太阳能电池板电性能参数
电气特性:
短路电流温度系数：±0.05%℃
开路电压温度系数：-0.33%℃
功率温度系数：-0.23%℃
工作电流温度系数：+0.08%℃
工作电压温度系数：-0.33%℃
环境温度：±45℃
最大系统电压：1000V
绝缘系数：≥100MOhm
击穿电压：AC 2000V，DC 3000V
抗风力系数：60m/s(200kg/sq.m)
耐冲击冰雹撞击系数：能承受227g钢球从1m高掉下的撞击
原文地址：https://www.doczj.com/doc/6816394614.html,/tech/7060.html
页面 1 / 1
员 工 培 训 资 料 2008年09月04日初订 目录 第一章太阳能概况 (2) 第二章太阳能电池的发明和未来前景 (3) 1．太阳能电池发明 (3)
2．太阳能电池前景 (4) 第三章太阳能光伏技术 (5) 1．光伏效应 (5) 2．光伏电池分类 (5) 3．晶体硅生产一般工艺流程 (5) 第四章硅太阳能电池的工作原理及其结构 (12) 第五章太阳能电池基本参数 (16) 1．标准测试条件 (16) 2．太阳电池等效电路 (16) 3．伏安(I-V)特性曲线 (17) 4．开路电压 (18) 5．短路电流 (18) 6．最大功率点 (18) 7．最佳工作电压 (18) 8．最佳工作电流 (18) 9．转换效率 (18) 10．填充因子(曲线因子) (19) 12．电压温度系数 (19) 第一章太阳能概况 太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、海洋能、水能等都来自太阳能，广义地说，太阳能包含以上各种可再生能源。太阳能作为可再生能源的一种，则是指太阳能的直接转化和利用。通过转换装置把太阳辐射
能转换成热能利用的属于太阳能热利用技术，再利用热能进行发电的称为太阳能热发电，也属于这一技术领域；通过转换装置把太阳辐射能转换成电能利用的属于太阳能光发电技术，光电转换装置通常是利用半导体器件的光伏效应原理进行光电转换的，因此又称太阳能光伏技术。 二十世纪50年代，太阳能利用领域出现了两项重大技术突破：一是1954年美国贝尔实验室研制出6％的实用型单晶硅电池，二是1955年以色列Tabor提出选择性吸收表面概念和理论并研制成功选择性太阳吸收涂层。这两项技术突破为太阳能利用进入现代发展时期奠定了技术基础。 70年代以来，鉴于常规能源供给的有限性和环保压力的增加，世界上许多国家掀起了开发利用太阳能和可再生能源的热潮。1973年，美国制定了政府级的阳光发电计划，1980年又正式将光伏发电列入公共电力规划，累计投入达8亿多美元。1992年，美国政府颁布了新的光伏发电计划，制定了宏伟的发展目标。日本在70年代制定了“阳光计划”，1993年将“月光计划”（节能计划）、“环境计划”、“阳光计划”合并成“新阳光计划”。德国等欧共体国家及一些发展中国家也纷纷制定了相应的发展计划。90年代以来联合国召开了一系列有各国领导人参加的高峰会议，讨论和制定世界太阳能战略规划、国际太阳能公约，设立国际太阳能基金等，推动全球太阳能和可再生能源的开发利用。开发利用太阳能和可再生能源成为国际社会的一大主题和共同行动，成为各国制定可持续发展战略的重要内容。 二十多年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。 第二章太阳能电池的发明和未来前景 1．太阳能电池发明 1839年法国物理学家A·E·贝克勒尔意外的发现，两片金属进入溶液构成的伏打电池，受到阳光照射时会产生额外的伏打电势，他把这种现象称为光生伏打效应。1883年，有人在半导体硒和金属接触处发现了固体光伏效应。后来就把能够产生光生伏打效应的器件称为光伏器件。由于半导体PN结器件在阳光下光电
硅太阳能电池的性能参数主要有：短路电流、开路电压、峰值电流、峰值电压、峰值功率、填充因子和转换效率等。 ①短路电流(isc)：当将太阳能电池的正负极短路、使u=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(a)，短路电流随着光强的变化而变化。 ②开路电压(uoc)：当将太阳能电池的正负极不接负载、使i=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(v)。单片太阳能电池的开路电压不随电池片面积的增减而变化，一般为0.5～ 0.7v。 ③峰值电流(im)：峰值电流也叫最大工作电流或最佳工作电流。峰值电流是指太阳能电池片输出最大功率时的工作电流，峰值电流的单位是安培(a)。 ④峰值电压(um)：峰值电压也叫最大工作电压或最佳工作电压。峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是v。峰值电压不随电池片面积的增减而变化，一般为0.45～0.5v，典型值为 0.48v。 ⑤峰值功率(pm)：峰值功率也叫最大输出功率或最佳输出功率。峰值功率是指太阳能电池片正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：pm===im×um。峰值功率的单位是w(瓦)。太阳能电池的峰值功率取决于太阳辐照度、太阳光谱分布和电池片的工作温度，因此太阳能电池的测量要在标准条件下进行，测量标准为欧洲委员会的101号标准，其条件是：辐照度lkw／㎡、光谱aml.5、测试温度25℃。
⑥填充因子(ff)：填充因子也叫曲线因子，是指太阳能电池的最大输出功率与开路电压和短路电流乘积的比值。计算公式为ff=pm/(isc×uoc)。填充因子是评价太阳能电池输出特性好坏的一个重要参数，它的值越高，表明太阳能电池输出特性越趋于矩形，电池的光电转换效率越高。串、并联电阻对填充因子有较大影响，太阳能电池的串联电阻越小，并联电阻越大，填充因子的系数越大。填充因子的系数一般在0.5～0.8之间，也可以用百分数表示。 ⑦转换效率(η)：转换效率是指太阳能电池受光照时的最大输出功率与照射到电池上的太阳能量功率的比值。即： η=pm(电池片的峰值效率)/a（电池片的面积）×pin（单位面积的入射光功率），其中pin=lkw／㎡=100mw／cm2。 组件的板形设计一般从两个方向入手。一是根据现有电池片的功率和尺寸确定组件的功率和尺寸大小；二是根据组件尺寸和功率要求选择电池片的尺寸和功率。 电池组件不论功率大小，一般都是由36片、72片、54片和60片等几种串联形式组成。常见的排布方法有4片×9片、6片×6片、6片×12片、6片×9片和6片×10片等。下面就以36片串联形式的电池组件为例介绍电池组件的板型设计方法。
太阳能电池片工艺简介及厂房建设总结 本文章主要侧重于太阳能电池的生产工艺及厂房及建设探讨，欢迎批评指正。 一、工艺简介及设备环境要求 太阳能电池片生产工艺分为：制绒清洗（扩散前清洗）→扩散→扩散后清洗→刻蚀→PECVD→丝网印刷→烧结→分类检测→封装，以下就各工艺进行详细分析及说明。 扩散前清洗的目的在于制绒，就是把相对光滑的原材料硅片的表面通过强酸和强碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。 相关设备有无锡瑞宝，德国RENA，深圳捷佳创。 所使用的介质有HF，HCL，HNO3，NaOH，Na2SiO3和乙醇等。 动力源有自来水，纯水，压缩空气，氮气，工艺冷却水，废水，热排风和酸排风。 制绒的流程：单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠、氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结 腐蚀制绒区环境要求：温度要求：23±2℃湿度要求：55±10%；十万级可满足车间要求。 不同设备厂家高度也不同RENA制绒设备的规格为7584*4540*3065，因此一般设计3.5~4米吊顶。 地坪采用>2mm环氧树脂即可，无防静电要求。 腐蚀制绒区排气（18个排气口） 排风量（PP or PVC）：普通漂洗排风3000m3/h+酸排4290m3/h+碱排450m3/h /台 有酸/碱废液，排放酸性约19m3/h,碱性液体约8m3/h 压缩空气6Bar，224NM3/h/台管道采用不锈管 纯水：电子级1级，3.6m3/h/台管道采用CL-PVC 自来水流量2.4m3/h,，平均0.06m3/h/台管道采用PPR 冷却循环水：供水压力5Bar，进水温度18℃，接口流量2.4m3/h/台管道不锈管。 RENA清洗机功率：19.5KW 捷佳创功率：90KW
一，太阳能光电产品计算 下面以1kW输出功率，每天使用6个小时为例，介绍一下计算数据： 1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗)： 通常逆变器的转换效率为90%（国内企业研制的大功率光伏逆变器最高转换率 已达98.8%），则当输出功率为P 1=1kW时，则实际需要输出功率应为P 2 =1kW/90％ =1.11kW；若按每天使用6小时，则耗电量为W 1 =1.11kW*6小时=6.66kWh。 2.蓄电池的选择： 按照蓄电池一次充满后连续放电（非浮充状态下）可供负载一天（6小时）使用 蓄电池采用规格: 2400WH/12V。 蓄电池容量：2400WH/12V=200AH，蓄电池每日放电量 6.66kw/12v=555Ah，即每天（6小时使用时间）的用电量为12V555Ah。蓄电池的最大放电深度最好保持在70%以内, 所以输入应为：W 2 =W 1 /0.7=6.66kwh/0.7=9.51kWh。 总共容量的计算：555Ah/0.7=792.85Ah≈800Ah，实际没有800AH的容量，可以用200AH四组就可以了． 3.太阳能电池容量的计算与当地的地理位置、太阳辐射、气侯等因素有关。首先计算标准辐照度下当地的年平均日照时数H（h） H＝年辐射总量（kcal/cm2）×1.63（Wh/kcal） 365×0.1（W/cm2） 式中0.1W/cm2是25℃，AM1.5光谱时的辐照度，也是太阳能电池的标准测试条件。 表1 我国各类地区太阳能年辐射量 将年总辐射量代入公式，可得到各地区标准辐照度下当地的年平均日照时数H （h），结果如表1 按每日有效日照时间为H小时计算，再考虑到充电效率和充电过程中的损耗，充电过程中，太阳能电池板的实际使用功率为70％。 太阳能电池板的输出功率应为P 3 =9.51kWh/H/70%=13.585/H(W)。 太阳能峰值功率WP是在标准条件下：辐射强度1000W/m2，大气质量AM15，电池温度25℃条件下，太阳能电池的输出功率。太阳能电池的额定输出功率与转换效率有关，一般来讲，单位面积的电池组件，转换效率越高，其输出功率越大。太阳能电池目前的转换效率一般在14-17%之间，每平方米的太阳能电池组件输出功率约140-170WP. 面积功率*面积=功率 我们按照面积电池（m2）光电转换效率为15%计算，假设此时太阳光的总功率为 1000W/m2组件的功率为P 3 =13.585/H(kW)
太阳能电池性能参数 1、开路电压 开路电压UOC：即将太阳能电池置于AM1.5光谱条件、100 mW/cm2的光源强度照射下，在两端开路时，太阳能电池的输出电压值。 2、短路电流 短路电流ISC：就是将太阳能电池置于AM1.5光谱条件、100 mW/cm2的光源强度照射下，在输出端短路时，流过太阳能电池两端的电流值。 3、最大输出功率 太阳能电池的工作电压和电流是随负载电阻而变化的，将不同阻值所对应的工作电压和电流值做成曲线就得到太阳能电池的伏安特性曲线。如果选择的负载电阻值能使输出电压和电流的乘积最大，即可获得最大输出功率，用符号Pm表示。此时的工作电压和工作电流称为最佳工作电压和最佳工作电流，分别用符号Um和Im表示。 4、填充因子 太阳能电池的另一个重要参数是填充因子FF（fill factor），它是最大输出功率与开路电压和短路电流乘积之比。 FF：是衡量太阳能电池输出特性的重要指标，是代表太阳能电池在带最佳负载时，能输出的最大功率的特性，其值越大表示太阳能电池的输出功率越大。FF 的值始终小于1。串、并联电阻对填充因子有较大影响。串联电阻越大，短路电流下降越多，填充因子也随之减少的越多；并联电阻越小，其分电流就越大，导致开路电压就下降的越多，填充因子随之也下降的越多。 5、转换效率 太阳能电池的转换效率指在外部回路上连接最佳负载电阻时的最大能量转换效率，等于太阳能电池的输出功率与入射到太阳能电池表面的能量之比。太阳能电池的光电转换效率是衡量电池质量和技术水平的重要参数，它与电池的结构、结特性、材料性质、工作温度、放射性粒子辐射损伤和环境变化等有关。
图2.4.1 太阳能电池输出特性曲线
培训资料 前道 一制绒工艺 制绒目的 1?消除表面硅片有机物和金属杂质。 2.去处硅片表面机械损伤层。 3?在硅片表面形成表面组织，增加太阳光的吸收减少反射。 工艺流程 来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。 单晶制绒1号机 2号机 基本原理 1#超声 去除有机物和表面机械损伤层。 目前采用柠檬酸超声，和双氧水与氨水混合超声。
3#4#5#6#制绒 利用NaOH 溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。当各向异性因子（（100） 面与（111）面单晶硅腐蚀速率之比）=10 时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。绒面具有受光面积大，反射率低的特点。可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。 化学反应方程式：Si+2NaOH+H 2O=Nasio 3+2H 2 f 影响因素 1.温度 温度过高，首先就是IPA 不好控制，温度一高，IPA 的挥发很快，气泡印就会随之出现，这样就大大减少了PN 结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。可控程度：调节机器的设置，可以很好的调节温度。 2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。可控程度：调节设备参数，可以精确的调节时间。 3.IPA 1.协助氢气的释放。 2.减弱NaOH 溶液对硅片的腐蚀力度，调节各向因子。纯NaOH 溶液在 高温下对原子排列比较稀疏的100 晶面和比较致密的111 晶面破坏比较大，各个晶面被腐蚀而消融，IPA 明显减弱NaOH 的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。 可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。 4.NaOH 形成金字塔绒面。NaOH 浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH 浓度影响，碱溶液的腐蚀性随NaOH 浓度变化比较显著，浓度高的NaOH 溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。NaOH 浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。 可控程度：与IPA 类似，控制精度不高。 5.Na 2SiO 3 SI 和NaOH 反应生产的Na2SiO3 和加入的Na2SiO3 能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。Na 2SiO 3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3 多的时候要及时的排掉，Na2SiO3 导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。 可控程度：很难控制。 4#酸洗 HCL 去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。 6#酸洗 HF 去除硅片表面氧化层，SiO2+6HF=H 2[siF6]+2H 2O。控制点 1．减薄量定义：硅片制绒前后的前后重量差。 控制范围
扬州大学物理科学与技术学院 大学物理综合实验训练论文实验名称：太阳能电池探究亮特性光照强度关系 班级：物教1201班 姓名：郑清华 学号：120801117 指导老师：李俊来
太阳能电池探究亮特性光照强度关系 物教1201 郑清华指导老师：李俊来 摘要：本文介绍了太阳能电池研究背景、实验原理等。在不同光强条件对单晶硅太阳电尺进行了测试.研究发现,当光强为3433.56—10617.33W/2 m时,开路电压随着光强的增加呈对数关系增加,短路电流几乎呈线性变化。效率随着光强的增加先增加后减小,最大效率值1、21%。填充因子随着光强的增加减小。 关键词：太阳能电池;输出特性；光强特性。 一、研究背景 随着经济社会的不断发展，能量与能源问题的重要性日益凸显。人类对能源的需求，随着社会经济而急剧膨胀，专家估计目前每年能源总消耗量为200亿吨标准煤，并且其中90%左右为不可再生的化石能源来维持。就目前情况，全球化石能源储备只能维持100年左右。太阳能以其清洁、长久、无害等优点自然而然成为人类可持续发展不得不考虑的能源方式。太阳每年通过大气向地球输送的能量高达3×1024焦耳，而地球上人类一年的能源总需求达到约4.363×1020焦耳，也就是说，如果我们可以收集其中的万分之一到万分之二就足够我们的需求。太阳能是最为清洁的能源，并且不受任何地域限制，随处可取。此外，将太阳能转换为电能后，电能又是应用范围最广，输送最方便的一种能源。 太阳能一般指太阳光的辐射能量。我们知道在太阳内部无时无刻不在进行着氢转变为氦的热核反应，反应过程中伴随着巨大的能量释放到宇宙空间。太阳释放到宇宙空间的所有能量都属于太阳能的范畴。太阳能电池是目前太阳能利用的关键环节，核心概念是pn结和光生伏特效应 晶体硅太阳电池在如今的光伏市场中占据了绝对主导的地位,而且这一地位在今后很长一段时间内不会改变,因此提高晶体硅太阳电池效率,降低生产成本, 使晶体硅太阳电池能与常规能源进行竞争成为现今光伏时代的主题.太阳能是最具发展潜力的新能源。光伏发电是解决能源危机，实现能源可持续发展的重要途径之一。硅太阳能电池是当今市场的主流产品，其最高效率是24.7%，由新南威尔士大学马丁·格林教授研制的PERL单晶硅电池取得单并保持至今。继续提高转换效率十分困难，但电池的效率会随温度和光强变化而变化。因此，研究温度和光强对太阳能电池的影响是必要的。 二、太阳能光伏电池实验 （一）实验目的 1.了解pn结的基本结构与工作原理。 2.了解太阳能电池组件的基本结构，理解其工作原理。
单晶硅太阳能电池板详细参数(精)
单晶硅太阳能电池板,铝合金边框,钢化玻璃面板详细参数:单晶硅太阳能板100W 尺寸:963x805x35MM 净重:11KGS 工作电压:33.5V 工作电流:2.99A 开路电压:41.5V 短路电流:3.57A 蓄电池:24v 二、产品特点: 采用平均转换效率在15%以上的优质单晶硅太阳电池单片,具有优良的弱光响应性能,符合 IEC61215 和电气保护 II 级标准。太阳能电池转换效率高。 而且太阳能电池板阵列一次性性能佳。太阳能电池板阵列的表面 采用高透光绒面钢化玻璃封装,气密性、耐候性好,抗腐蚀。 阳极氧化铝边框:机械强 度高,具有良好的抗风性和防雹性,可在各种复杂恶劣的气候条件下使用,便于安装。太阳能电池板在制造时, 先进行化学处理, 表面做成了一个象金字塔一样的绒面, 能减少反射,更好地吸收光能。采用双栅线,使组件的封装的可靠性更高。 太阳能电池板阵列抗冲击性能佳, 符合 IEC 国际标准。 太阳能电池板阵列层之间采用双层 EVA 材料以及 TPT 复合材料,组件气密性好,抗潮,抗紫外线好,不容易老化。直流接线盒:采 用密封防水、高可靠性多功能 ABS 塑料接线盒,耐老化防水防潮性能好;连接端采用易操作的专用公母插头, 使用安全、方便、可靠。带有旁路二极管能减少局部阴影而引起的损害。 工作温度:-40℃~+90℃使用寿命可达 20 年以上,衰减小于 20%。三、 问题集锦:1、什么是太阳能电池 答:太阳能电池是基于半导体的光伏效应将太阳辐射 直接转换为电能的半导体器件。 现在商品化的太阳能电池主要有以下几种类型:单晶硅太阳 能电池、多晶硅太阳能电池、非晶硅太阳能电池,目前还有碲华镉电池、铜铟硒电池、纳米氧化钛敏化电池、多晶硅薄膜太阳能电池及有机太阳能电池等。 晶体硅(单晶、多晶太阳能电池需要高纯度的硅原料,一般要求纯度至少是 99. 99998%,也就是一千万个硅原子中最多允许 2 个杂质原子存在。硅材料是用二氧化硅(SiO2,也就是我们所熟悉的沙子作为原料, 将其熔化并除去杂质就可制取粗级硅。从二氧化硅到太阳能电池片, 涉及多个生
硅太阳能电池的主要性能参数 本信息来源于太阳能人才网|https://www.doczj.com/doc/6816394614.html, 原文链接： 硅太阳能电池的性能参数主要有：短路电流、开路电压、峰值电流、峰值电压、峰值功率、填充因子和转换效率等。 ①短路电流(isc)：当将太阳能电池的正负极短路、使u=0时，此时的电流就是电池片的短路电流，短路电流的单位是安培(a)，短路电流随着光强的变化而变化。 ②开路电压(uoc)：当将太阳能电池的正负极不接负载、使i=0时，此时太阳能电池正负极间的电压就是开路电压，开路电压的单位是伏特(v)。单片太阳能电池的开路电压不随电池片面积的增减而变化，一般为0.5～0.7v。 ③峰值电流(im)：峰值电流也叫最大工作电流或最佳工作电流。峰值电流是指太阳能电池片输出最大功率时的工作电流，峰值电流的单位是安培(a)。 ④峰值电压(um)：峰值电压也叫最大工作电压或最佳工作电压。峰值电压是指太阳能电池片输出最大功率时的工作电压，峰值电压的单位是v。峰值电压不随电池片面积的增减而变化，一般为0.45～0.5v，典型值为0.48v。 ⑤峰值功率(pm)：峰值功率也叫最大输出功率或最佳输出功率。峰值功率是指太阳能电池片正常工作或测试条件下的最大输出功率，也就是峰值电流与峰值电压的乘积：pm===im ×um。峰值功率的单位是w(瓦)。太阳能电池的峰值功率取决于太阳辐照度、太阳光谱分布和电池片的工作温度，因此太阳能电池的测量要在标准条件下进行，测量标准为欧洲委员会的101号标准，其条件是：辐照度lkw／㎡、光谱aml.5、测试温度25℃。 ⑥填充因子(ff)：填充因子也叫曲线因子，是指太阳能电池的最大输出功率与开路电压和短路电流乘积的比值。计算公式为ff=pm/(isc×uoc)。填充因子是评价太阳能电池输出特性好坏的一个重要参数，它的值越高，表明太阳能电池输出特性越趋于矩形，电池的光电转换效率越高。 串、并联电阻对填充因子有较大影响，太阳能电池的串联电阻越小，并联电阻越大，填充因子的系数越大。填充因子的系数一般在0.5～0.8之间，也可以用百分数表示。 ⑦转换效率(η)：转换效率是指太阳能电池受光照时的最大输出功率与照射到电池上的太阳能量功率的比值。即： η=pm(电池片的峰值效率)/a（电池片的面积）×pin（单位面积的入射光功率），其中pin=lkw ／㎡=100mw／cm2。 电池组件的板型设计 在生产电池组件之前，就要对电池组件的外型尺寸、输出功率以及电池片的排列布局等进行设计，这种设计在业内就叫太阳能电池组件的板型设计。电池组件板型设计的过程是一个对电池组件的外型尺寸、输出功率、电池片排列布局等因素综合考虑的过程。设计者既要了解电池片的性能参数，还要了解电池组件的生产工艺过程和用户的使用需求，做到电池组件尺寸合理，电池片排布紧凑美观。 组件的板形设计一般从两个方向入手。一是根据现有电池片的功率和尺寸确定组件的功率和尺寸大小；二是根据组件尺寸和功率要求选择电池片的尺寸和功率。 电池组件不论功率大小，一般都是由36片、72片、54片和60片等几种串联形式组成。常见的排布方法有4片×9片、6片×6片、6片×12片、6片×9片和6片×10片等。下面就以36片串联形式的电池组件为例介绍电池组件的板型设计方法。
太阳能电池片功率计算公式 电池片制造商在产品规格表中会给出标准测试条件下的太阳电池性能参数：一般包括有短路电流Isc；开路电压Voc；最大功率点电压Vap；最大功率点电流Iap；最大功率Pmpp; 转换效率Eff等。标准测试条件下，最大功率Pmpp 与转换效率之间有如下关系： Pmpp = 电池面积（m2）*1000(W/m2)*Eff 举例如下： 产品类型转化效率(%) 功率(W) 单晶125*125 15 单晶156*156 15 多晶125*125 15 多晶156*156 15 注1：测试条件符合太阳光谱的辐照强度1000W/m2，电池温度25℃，测试方法 符合IEC904-1，容许偏差Efficiency ±5% REL。 注2： AM是air mass的简称,意思是大气质量。 是一种条件，它描述太阳光入射于地表之平均照度，其太阳总辐照度为1000W/m2；太阳电池的标定温度为25±1℃。 注3：IEC904-1 IEC：国际电工委员会，international electrotechnical commission。 IEC904等同于GB/T6495。 注4：REL ：rate of energy loss 能量损耗率
太阳能电池功率 一：首先计算出电流： 如：12V蓄电池系统；30W的灯2只，共60瓦。 电流＝ 60W÷12V＝ 5 A 二：计算出蓄电池容量需求： 如：路灯每夜照明时间小时，实际满负载照明为 7小时（h）； 例一：1 路 LED 灯 （如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00 关闭） 例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等） （如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭） 需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天）蓄电池＝ 5A× 7h×（ 5＋1）天＝ 5A× 42h ＝210 AH 另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。 所以210AH也只是应用中真正标准的70％－85％左右。另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。 三：计算出电池板的需求峰值（WP）： 路灯每夜累计照明时间需要为 7小时（h）； ★：电池板平均每天接受有效光照时间为小时（h）； 最少放宽对电池板需求20％的预留额。 WP÷＝（5A× 7h× 120％）÷ WP÷＝ WP ＝ 162（W） ★：每天光照时间为长江中下游附近地区日照系数。

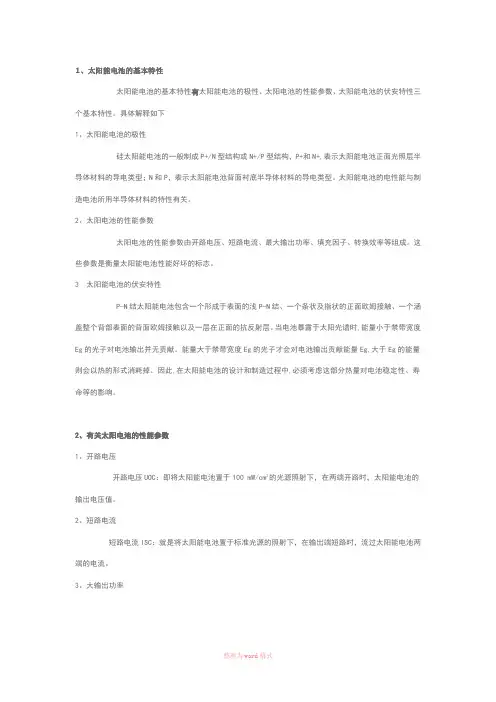

1、太阳能电池的基本特性 太阳能电池的基本特性有太阳能电池的极性、太阳电池的性能参数、太阳能电池的伏安特性三个基本特性。具体解释如下 1、太阳能电池的极性 硅太阳能电池的一般制成P+/N型结构或N+/P型结构，P+和N+,表示太阳能电池正面光照层半导体材料的导电类型；N和P，表示太阳能电池背面衬底半导体材料的导电类型。太阳能电池的电性能与制造电池所用半导体材料的特性有关。 2、太阳电池的性能参数 太阳电池的性能参数由开路电压、短路电流、最大输出功率、填充因子、转换效率等组成。这些参数是衡量太阳能电池性能好坏的标志。 3 太阳能电池的伏安特性 P-N结太阳能电池包含一个形成于表面的浅P-N结、一个条状及指状的正面欧姆接触、一个涵盖整个背部表面的背面欧姆接触以及一层在正面的抗反射层。当电池暴露于太阳光谱时,能量小于禁带宽度Eg的光子对电池输出并无贡献。能量大于禁带宽度Eg的光子才会对电池输出贡献能量Eg,大于Eg的能量则会以热的形式消耗掉。因此,在太阳能电池的设计和制造过程中,必须考虑这部分热量对电池稳定性、寿命等的影响。 2、有关太阳电池的性能参数 1、开路电压 开路电压UOC：即将太阳能电池置于100 mW/cm2的光源照射下，在两端开路时，太阳能电池的输出电压值。 2、短路电流 短路电流ISC：就是将太阳能电池置于标准光源的照射下，在输出端短路时，流过太阳能电池两端的电流。 3、大输出功率
