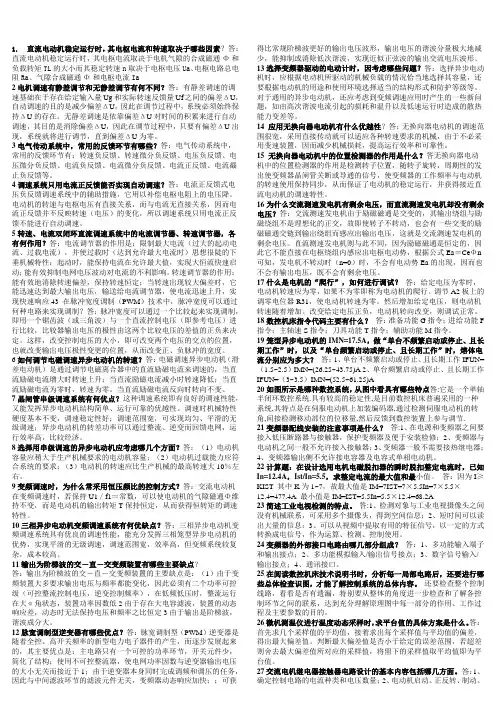

1. 直流电动机稳定运行时，其电枢电流和转速取决于哪些因素？答：直流电动机稳定运行时，其电枢电流取决于电机气隙的合成磁通Φ和负载转矩TL的大小而其稳定转速n取决于电枢电压Ua、电枢电路总电阻Ra、气隙合成磁通Φ和电枢电流Ia
2电机调速有静差调节和无静差调节有何不同？答：有静差调速的调速基础在于存在给定输入量Ug和实际转速反馈量Uf之间的偏差ΔU，自动调速的目的是减少偏差ΔU，因此在调节过程中，系统必须始终保持ΔU的存在。无静差调速是依靠偏差ΔU对时间的积累来进行自动调速，其目的是消除偏差ΔU，因此在调节过程中，只要有偏差ΔU出现，系统就将进行调节，直到偏差ΔU为零。
3 电气传动系统中，常用的反馈环节有哪些？答：电气传动系统中，常用的反馈环节有：转速负反馈、转速微分负反馈、电压负反馈、电压微分负反馈、电流负反馈、电流微分负反馈、电流正反馈、电流截止负反馈等。
4调速系统只用电流正反馈能否实现自动调速？答：电流正反馈式电压负反馈调速系统中的辅助措施，它用以补偿电枢电阻上的电压降。电动机的转速与电枢电压有直接关系，而与电流无直接关系，因而电流正反馈并不反映转速（电压）的变化，所以调速系统只用电流正反馈不能进行自动调速。
5 转速、电流双闭环直流调速系统中的电流调节器、转速调节器，各有何作用？答：电流调节器的作用是：限制最大电流（过大的起动电流、过载电流），并使过载时（达到允许最大电流时）思想很陡的下垂机械特性；起动时，能保持电流在允许最大值，实现大恒流快速启动；能有效抑制电网电压波动对电流的不利影响。转速调节器的作用：能有效地消除转速偏差，保持转速恒定；当转速出现较大偏差时，它能迅速达到最大输出电压，输送给电流调节器，使电流迅速上升，实现快速响应43 在脉冲宽度调制（PWM）技术中，脉冲宽度可以通过何种电路来实现调制？答：脉冲宽度可以通过一个比较起来实现调制，即用一个锯齿波（或三角波）与一个直流控制电压（即参考电压）进行比较，比较器输出电压的极性由这两个比较电压的差值的正负来决定。这样，改变控制电压的大小，即可改变两个电压的交点的位置，也就改变输出电压极性变更的位置，从而改变正、负脉冲的宽度。
6如何调节电磁调速异步电动机的转速？答：电磁调速异步电动机（滑差电动机）是通过调节电磁离合器中的直流励磁电流来调速的，当直流励磁电流增大时转速上升；当直流励磁电流减小时转速降低；当直流励磁电流为零时，转速为零。当直流励磁电流反向时转向不变。
7 晶闸管串级调速系统有何优点？这种调速系统即有良好的调速性能，又能发挥异步电动机结构简单、运行可靠的优越性。调速时机械特性硬度基本不变，调速稳定性好；调速范围宽，可实现均匀、平滑的无级调速；异步电动机的转差功率可以通过整流、逆变而回馈电网，运行效率高，比较经济。
8选择用串级调速的异步电动机应考虑哪几个方面？答：（1）电动机容量应稍大于生产机械要求的电动机容量；（2）电动机过载能力应符合系统的要求；（3）电动机的转速应比生产机械的最高转速大10％左右。
9 变频调速时，为什么常采用恒压频比的控制方式？答：交流电动机在变频调速时，若保持U1／f1＝常数，可以使电动机的气隙磁通Φ维持不变，而是电动机的输出转矩T保持恒定，从而获得恒转矩的调速特性。
10三相异步电动机变频调速系统有何优缺点？答：三相异步电动机变频调速系统具有优良的调速性能，能充分发挥三相笼型异步电动机的优势，实现平滑的无级调速，调速范围宽，效率高，但变频系统较复杂，成本较高。
11输出为阶梯波的交－直－交变频装置有哪些主要缺点？
答：输出为阶梯波的交－直－交变频装置的主要缺点是：（1）由于变频装置大多要求输出电压与频率都能变化，因此必须有二个功率可控级（可控整流控制电压，逆变控制频率），在低频低压时，整流运行在大α角状态，装置功率因数低2由于存在大电容滤波，装置的动态响应差，动态时无法保持电压和频率之比恒定3由于输出是阶梯波，谐波成分大。
12脉宽调制型逆变器有哪些优点？答：脉宽调制型（PWM）逆变器是随着全控、高开关频率的新型电力电子器件的产生，而逐步发展起来的，其主要优点是：主电路只有一个可控的功率环节，开关元件少，简化了结构；使用不可控整流器，使电网功率因数与逆变器输出电压的大小无关而接近于1；由于逆变器本身同时完成调频和调压的任务，因此与中间滤波环节的滤波元件无关，变频器动态响应加快；；可获得比常规阶梯波更好的输出电压波形，输出电压的谐波分量极大地减少，能抑制或消除低次谐波，实现近似正弦波的输出交流电压波形。
13 选择变频器驱动的电动计时，因考虑哪些问题？答：选择异步电动机时，应根据电动机所驱动的机械负载的情况恰当地选择其容量，还要根据电动机的用途和使用环境选择适当的结构形式和防护等级等。对于通用的异步电动机，还应考虑到变频调速应用时产生的一些新问题，如由高次谐波电流引起的损耗和温升以及低速运行时造成的散热能力变差等。
14 应用无换向器电动机有什么优越性？答；无换向器电动机的调速范围很宽，采用直接传动就可以适应各种转速要求的机械，由于不必采用变速装置，因而减少机械损耗，提高运行效率和可靠性。
15 无换向器电动机中的位置检测器的作用是什么？答无换向器电动
机中的位置检测器的作用是检测转子位置，随转子旋转，周期性的发出使变频器晶闸管关断或导通的信号，使变频器的工作频率与电动机的转速使用保持同步，从而保证了电动机的稳定运行，并获得接近直流电动机的调速特性。
16为什么交流测速发电机有剩余电压，而直流测速发电机却没有剩余电压？答：交流测速发电机由于励磁磁通是交变的，其输出绕组与励磁绕组不是理想化的正交，故即使转子不转动，也会有一些交变的励磁磁通交链到输出绕组而感应出输出电压，这就是交流测速发电机的剩余电压。直流测速发电机则与此不同，因为励磁磁通是恒定的，因此它不能直接在电枢绕组内感应出电枢电动势，根据公式Ea＝CeΦn 可知，发电机不转动时（n=0）时，不会有电动势Ea的出现，因而也不会有输出电压，既不会有剩余电压。
17什么是电机的“爬行”，如何进行调试？答：给定电压为零时，电动机转速应为零，如果不为零即称为电动机的爬行。调节A2板上的调零电位器R31，使电动机转速为零。然后增加给定电压，则电动机转速随着增加。改变给定电压正负，电动机转向改变，则调试正常。18数控机床指令代码主要有什么？答：准备功能G指令；进给功能F 指令；主轴速S指令；刀具功能T指令；辅助功能M指令。
19笼型异步电动机的IMN=17.5A，做“单台不频繁启动或停止、且长期工作”时，以及“单台频繁启动或停止、且长期工作”时，熔体电流分别应为多大？答：1、单台不频繁启动或停止、且长期工作IFUN=（1.5~2.5）IMN=(26.25~43.75)A 2、单台频繁启动或停止、且长期工作IFUN=（3~3.5）IMN=(52.5~61.25)A
20如图所示是哪种数控系统，从图中看具有哪些特点答:它是一个单轴半闭环数控系统.具有较高的稳定性,是目前数控机床普遍采用的一种
系统,其特点是在伺服电动机上加装编码器,通过检测伺服电动机的转角,间接检测移动部位的位移量,然后反馈到数控装置上参与调节.
21变频器配线安装的注意事项是什么？答:1、在电源和变频器之间要接入低压断路器与接触器，保护变频器及便于安装检修；2、变频器与电动机之间一般不允许接入接触器；3、变频器一般不需要接热继电器；
4、变频器输出侧不允许接电容器及电容式单相电动机。
22计算题：在设计选用电机电磁脱扣器的瞬时脱扣整定电流时，已知In=12.4A，Ist/In=5.5，求整定电流的最大值和最小值。答：因为I≥KIST 其中K为1~7，故最大值是IM=7IST=7×5.5In=7×5.5×
12.4=477.4A 最小值是IM=IST=5.5In=5.5×12.4=68.2A
23简述工业电视检测的特点。答:1、检测对象与工业电视摄像头之间没有机械联系，可采用多个摄像头，得到空间信息；2、短时间可以读出大量的信息；3、可以从视频中提取有用的特征信号，以一定的方式转换成电信号，作为运算、检测、控制使用。
24变频器的外部接口电路由哪几部分组成？答：1、多功能输入端子和输出接点；2、多功能模拟输入/输出信号接点；3、数字信号输入/
输出接点；4、通讯接口。

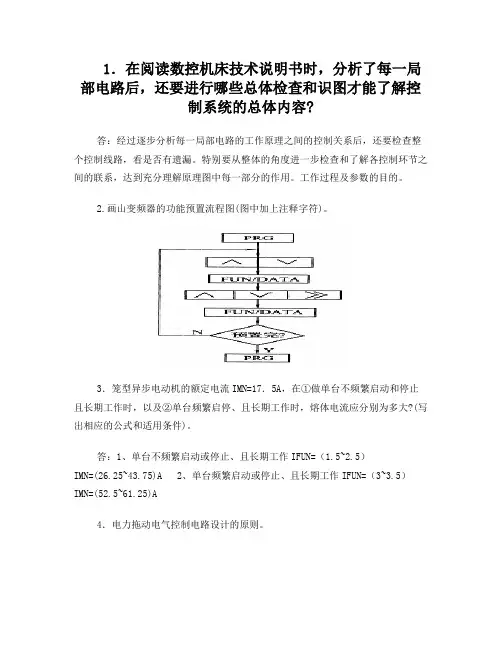

25在阅读数控机床技术说明书时，分析每一局部电路后，还要进行哪些总体检查识图，才能了解控制系统的总体内容。还要检查整个控制线路，看看是否有遗漏，特别要从整体的角度进一步检查和了解各控制环节之间的联系，达到充分理解原理图中每一部分的作用、工作过程及主要参数的目的。
26微机测温仪进行温度动态采样时，求平台值的具体方案是什么。答：首先求几个采样值的平均值，接着求出每个采样值与平均值的偏差，得出最大偏差值。判断最大偏差值是否小于给定的误差范围，若超差则舍去最大偏差值所对应的采样值，将留下的采样值取平均值即为平台值。
27交流电机继电器接触器电路设计的基本内容包括哪几方面。答：1、确定控制电路的电流种类和电压数量；2、电动机启动、正反转、制动、
变速等主电路的控制方式及其保护环节设计；3、控制电路、执行电路、连锁保护环节、信号显示及安全照明等辅助电路设计。
28数控机床对位置检测装置的要求是什么。答：数控机床对检测装置的要求是：高的可靠性及抗干扰能力；满足机床加工精度和加工速度的要求；使用维护方便；成本低等。
29齿轮传动具有哪些特点1效率高；2、结构紧凑，尺寸小；3、工作可靠，寿命长；4、传动比稳定；5、制造安装精度要求高，价格昂贵；
6、不宜在传动距离过大的场合使用。
30在生产信息自动推测与处理系统中，上位机主要完成哪些工作。答：加工质量信息的收集和存储，管理文件的形成，下级计算机动作的监视；控制质量的监视。
31变频器的基本结构和键盘配置。答：变频器由主电路和控制电路组成。其中主电路包括：整流器、中间直流环节、逆变器/键盘配置有：模式转换键、增减键、读出写入键、运行操作键、复位键、数字键。32数控系统的自诊断功能及报警处理方法答：1、开机自检：数控系统通电时，系统内部自诊断软件对系统中关键的硬件和控制软件逐一进行检测。一旦检测通不过，就在CRT上显示报警信息，指出故障部位。只有全部通过才能进入正常运行准备状态。开机自检一般可将故障定位到电路或模块甚至芯片上。但有时需要进一步检查、判断才能找到故障原因并排除。2、实时自诊断：数控系统在正常运行时，随时对系统内部、伺服系统、I/O接口以及数控装置的其他外部装置进行自动测试检查，并显示有关状态信息。若检测到有问题，则立即显示报警号及报警内容，并根据故障性质自动决定是否停止动作或停机。检查时维修人员可根据报警内容，结合适时显示的NC内部关键标志寄存器及PLC的操作单元状态，进一步对故障进行诊断与排除。3、故障排除以后，报警往往不会自动消除。根据不同的报警，需要按“RESET”或“STOP”键来消除，或需要电源复位、关机重新启动的方法消除，以恢复系统运行。
33电力晶体管（GTR）有哪些特点?答：电力晶体管GTR是一种双极型大功率晶体管，属于电流控制型元件。由于大电流时，GTR出现大电流效应，导致放大倍数减小，因此在结构上常采用达林顿结构。其特点是：导通压降较低，但所需的驱动电流大，在感性负载、开关频率较高时必须设置缓冲电路，且过载能力差，易发生二次击穿。
34 电力场效应晶体管（MOSFET）有哪些特点?答：电力场效应晶体管MOSFET是一种单极型大功率晶体管，属于电压控制型元件。其主要优点是基本上无二次击穿现象，开关频率高，输入阻抗大，易于并联和保护，其缺点是导通压降较大，限制了其电流容量的提高。
35绝缘栅双极晶体管（IGBT）有哪些特点?答：绝缘栅双极型晶体管IGBT 是一种由单极型的MOS和双极型晶体管复合而成的器件。它兼有MOS和晶体管二者的优点，属于电压型驱动器件。其特点是：输入阻抗高，驱动功率小；工作频率高；导通压降较低、功耗较小。IGBT是一种很有发展前途的新型电力半导体器件。在中、小容量电力电子应用方面有取代其他全控型电力半导体器件的趋势。
36电子设备的外部干扰和内部干扰各有哪些特点?答：外部干扰是指从外部侵入电子设备或系统的干扰，主要来源于空间电或磁的影响，例如输电线和其他电气设备产生的电磁场等。它的特点是干扰的产生与电子设备或系统本身的结构无关，它是有外界环境因素所决定的。内部干扰是指电子设备本身或系统内本身产生的干扰，它主要来源于电子设备或系统内、器件、导线间的分布电容、分布电感引起的耦合感应，电磁场辐射感应，长线传输时的波反射，多点接地造成的电位差引起的干扰等，它的特点是干扰的产生与电子设备或系统的结构、制造工艺有关。
37抗干扰有几种基本方法?答：抗干扰的基本方法有三种，即消除干扰源，削弱电路对干扰信号的敏感性能；切断干扰的传递途径或提高传递途径对干扰的衰减作用。
38 晶闸管二端并接阻容吸收电路可起哪些保护作用?答：（1）吸收尖峰过电压；（2）限制加在晶闸管上的du/dt值；（3）晶闸管串联应用时起动态均压作用。
39 为什么选用了较高电压、电流等级的晶闸管还要采用过电压、过电流保护？答：因为电路发生短路故障时的短路电流一般很大，而且电路中各种过电压的峰值可达到电源电压幅值的好几倍，所以电路中一定要设置过电流，过电压保护环节。此外，大电流、高电压的晶闸管价格已比较昂贵。
40为什么晶闸管多用脉冲触发？答：晶闸管的触发电压可以采用工频交流正半周，也可以用直流，还可以用具有一定宽度或幅值的脉冲电压。为了保证触发时刻的精确和稳定，并减少门极损耗与触发功率，通常采用前沿陡峭的脉冲电压来触发晶闸管。41 什么是移相触发？主要缺点是什么？答：移相触发就是改变晶闸管每周其导通的起始点即触发延迟角α的大小，达到改变输出电压、功率的目的。移相触发的主要缺点是使电路中出现包含高次谐波的缺角正弦波，在换流时刻会出现缺口“毛刺”，造成电源电压波形畸变和高频电磁波辐射干扰，大触发延迟角运行时，功率因数较低。
42 什么是过零触发？主要缺点是什么？答：过零触发是在设定时间间隔内，改变晶闸管导通的周波数来实现电压或功率的控制。过零触发的主要缺点是当通断比太小时会出现低频干扰，当电网容量不够大时会出现照明闪烁、电表指针抖动等现象，通常只适用于热惯性较大的电热负载。
43额定电流为100A的双向晶闸管，可以用两支普通的晶闸管反并联来代替，若使其电流容量相等，普通晶闸管的额定电流应该多大？答：双向晶闸管的额定电流与普通晶闸管不同，是以最大允许有效电流来定义的。额定电流100A的双向晶闸管，其峰值为141A，而普通晶闸管的额定电流时以正弦波平均值表示，峰值为141A的正弦半波，它的平均值为141／π≈45A。所以一个100A的双向晶闸管与反并联的两个45A 普通晶闸管，其电流容量相等。
44双向晶闸管有哪几种触发方式？常用的是哪几种触发方式？答：双向晶闸管有四种触发方式，即（1）第一象限Ⅰ+：UA1A2为+，UgA2为+；（2）第一象限Ⅰ－：UA1A2为+，UgA2为－；（3）第三象限Ⅲ+：UA1A 为+；（4）第三象限Ⅲ－：UA1A2为-，UgA2为-。其中由于Ⅲ+触发方式的灵敏度较低，故一般不用。双向晶闸管主要用在交流电路中，其常用触发方式有两组，即（Ⅰ+、Ⅲ-）和（Ⅰ-、Ⅲ+）。
45使用双向晶闸管时要注意什么双向晶闸管使用时，。必须保证其电压、电流定额应能满足电路的要求，还应考虑到晶闸管在交流电路中要承受的正、反相两个半波的电压和电流，当晶闸管允许的电压上升率du/dt 太小时，可能出现换流失败，而发生短路事故。因此，除选用临界电压上升率高的晶闸管外，通常在交流开关主电路中串入空心电抗器，来抑制电路中换相电压上升率，易降低对元件换向能力的要求。
46 在带平衡电抗器三相双反星可控整流电路中，平衡电抗器有何作用答：因为在三相双反星可控整流电路中，变压器有两组绕组，都是接成星形，但同名端相反，每组星形绕组接一个三相半波可控整流器，在没有平衡电抗器的情况下为六相半波可控整流。接入平衡电抗器后，由于其感应电动势的作用，使得变压器的两组星形绕组同时工作，两组整流输出以180。相位差并联，这使得两组整流各有一只晶闸管导通并向负载供电，使得整个输出电流变大，晶闸管导通角增大，与六相半波可控整流电路相比，在同样的输出电流下，流过变压器二次绕组和器件的电流有效值变小，故可选用额定值较小的器件，而且变压器的利用率也有所提高。
47什么是斩波器？斩波器有哪几种工作方式？答：将直流电源的恒定电压变换成可调直流电压输出的装置，称为直流斩波器。斩波器的工作方式有：（1）定额调宽式，即保持斩波器通断周期T不变，改变周期T
内的导通时间τ（输出脉冲电压宽度），来实现直流调压；（2）定宽调频式，即保持输出脉冲宽度τ不变，该表通断周期T，来进行直流调压；（3）调频调宽式，即同时改变斩波器通断周期T和输出脉冲的宽度τ，来调节斩波器输出电压的平均值。
48什么叫逆阻型斩波器？什么叫逆导型斩波器？答：普通晶闸管具有反向阻断的特性，故叫逆阻晶闸管。由逆阻晶闸管构成的斩波器叫做逆阻型斩波器。逆导型晶闸管可以看成是由一只普通的晶闸管反向并联一只二极管，故它也是具有正向可控导通特性，而且它还具有反向导通（逆导）特性。由逆导晶闸管构成的斩波器就叫做逆导型斩波器。
49 在晶闸管交流调压调速电路中，采用相位控制和通断控制各有何优缺点？答：在晶闸管交流调压调速电路中，采用相位控制时，输出电压较为精确、调速精度较高，快速性好，低速时转速脉动较小，但会产生谐波，对电网造成污染。采用通断控制时，不产生谐波污染，但电动机上电压变化剧烈，转速脉动较大。
50什么叫有源逆变？其能量传递过程是怎样的？答：有源逆变是将直流电通过逆变器变换成交流电网同频率同相位的交流电，并返送电网。其能量传递过程为：直流点――逆变器――交流电（频率与电网相同）――交流电网。
51什么叫无源逆变？其能量传递过程是怎样的？答：无源逆变是将直流电通过逆变器变换为频率可调交流电源，供用电器使用。其能量传递过程为：直流电――逆变器――交流电（频率可调）――用电负载。
52 实现有源逆变的条件是什么？答：实现有源逆变的条件：（1）变流电路直流侧必须外接与直流电流Id同方向的直流电源Ed,其值要略在于Ud，才能提供逆变能量；（2）变流电路必须工作在β＜90°（即α＞
90°）区域，使Ud＜0,才能把直流功率逆变成为交流功率。上了述两个条件，缺一不可，逆变电路需接平波电抗器。
53 哪些晶闸管可实现有源逆变各种全控、直流端不接续流管的晶闸管电路，如单相全波单相全控桥、三相半波、三相全控桥等晶闸管交流电路，在一定的条件下都可实现有源逆变。
54 变流器在逆变运行时，若晶闸管触发脉冲丢失或电源缺相，将会导致什么后果？答：变流器在逆变时，晶闸管触发脉冲丢失或电源缺相，会造成换流失败即逆变颠覆（失败），出现极大的短路电流，而烧毁元器件，因此必须采取有效的防范措施。
55通常采用什么措施来避免逆变颠覆？答：为了避免逆变颠覆，对触发电路的可靠性、电源供电可靠性、电路接线与熔断器选择都应有更高的要求，并且必须限制最小触发超前角βmax（通常需整定为30°～35°）56采用并联负载谐振式逆变器组成的中频电源装置，在逆变电路中为什么必须有足够长的引前触发时间tf?答：因为中频电源装置属于负载谐振换流，要保证导通的晶闸管可靠关断，必须是逆变器负载保持容性，即负载电流超前负载电压t1时间，这个t1称为引前触发时间，并要留一定的裕量。这样就保证了原导通的晶闸管换流结束后，其阳极电压仍然承受一段时间反压而可靠关断。
57电压型逆变器有何特点电压型逆变器的直流电源经大电容滤波，故直流电源可近似看作恒压源，逆变器输出电压为矩形波，输出电流近似正弦波，抑制浪涌电压能力强，频率可向上、向下调节，效率高，适用于负载比较稳定的运行方式。
58 电流型逆变器有何特点？答：电流型逆变器的直流电源经大电感滤波，直流电源可近似看作恒流源。逆变器输出电流为矩形波，输出电压近似看为正弦波，抑制过电流能力强，特别适合用于频繁加、减速的启动型负载。
59 在脉冲宽度调制（PWM）技术中，脉冲宽度可以通过何种电路来实现调制？答：脉冲宽度可以通过一个比较起来实现调制，即用一个锯齿波（或三角波）与一个直流控制电压（即参考电压）进行比较，比较器输出电压的极性由这两个比较电压的差值的正负来决定。这样，改变控制电压的大小，即可改变两个电压的交点的位置，也就改变输出电压极性变更的位置，从而改变正、负脉冲的宽度。
60如何调节电磁调速异步电动机的转速？答：电磁调速异步电动机（滑差电动机）是通过调节电磁离合器中的直流励磁电流来调速的，当直流励磁电流增大时转速上升；当直流励磁电流减小时转速降低；当直流励磁电流为零时，转速为零。当直流励磁电流反向时转向不变。
61晶闸管串级调速系统有何优点？答：这种调速系统即有良好的调速性能，又能发挥异步电动机结构简单、运行可靠的优越性。调速时机械特性硬度基本不变，调速稳定性好；调速范围宽，可实现均匀、平滑的无级调速；异步电动机的转差功率可以通过整流、逆变而回馈电网，运行效率高，比较经济。
62选择用串级调速的异步电动机应考虑哪几个方面？答：（1）电动机容量应稍大于生产机械要求的电动机容量；（2）电动机过载能力应符合系统的要求；（3）电动机的转速应比生产机械的最高转速大10％左右。
63变频调速时，为什么常采用恒压频比的控制方式？答：交流电动机在变频调速时，若保持U1／f1＝常数，可以使电动机的气隙磁通Φ维持不变，而是电动机的输出转矩T保持恒定，从而获得恒转矩的调速特性。
64. 三相异步电动机变频调速系统有何优缺点？答：三相异步电动机变频调速系统具有优良的调速性能，能充分发挥三相笼型异步电动机的优势，实现平滑的无级调速，调速范围宽，效率高，但变频系统较复杂，成本较高。
65 输出为阶梯波的交－直－交变频装置有哪些主要缺？答：输出为阶梯波的交－直－交变频装置的主要缺点是：（1）由于变频装置大多要求输出电压与频率都能变化，因此必须有二个功率可控级（可控整流控制电压，逆变控制频率），在低频低压时，整流运行在大α角状态，装置功率因数低；（2）由于存在大电容滤波，装置的动态响应差，动态时无法保持电压和频率之比恒定；（3）由于输出是阶梯波，谐波成分大。
66 脉宽调制型逆变器有哪些优点脉宽调制型（PWM）逆变器是随着全控、高开关频率的新型电力电子器件的产生，而逐步发展起来的，其主要优点是主电路只有一个可控的功率环节，开关元件少，简化了结构；使用不可控整流器，使电网功率因数与逆变器输出电压的大小无关而接近于1；由于逆变器本身同时完成调频和调压的任务，因此与中间滤波环节的滤波元件无关，变频器动态响应加快；可获得比常规阶梯波更好的输出电压波形，输出电压的谐波分量极大地减少，能抑制或消除低次谐波，实现近似正弦波的输出交流电压波形
67选择变频器驱动的电动计时，因考虑哪些问题？答：选择异步电动机时，应根据电动机所驱动的机械负载的情况恰当地选择其容量，还要根据电动机的用途和使用环境选择适当的结构形式和防护等级等。对于通用的异步电动机，还应考虑到变频调速应用时产生的一些新问题，如由高次谐波电流引起的损耗和温升以及低速运行时造成的散热能力变差等。
68可编程序控制器具有很高的可靠性和抗干扰能力的原因是什么？答：在工作原理方面，可编程序控制器采用周期循环扫描方式，在执行用户程序过程中与外界隔绝，从而大大减小外界干扰；在硬件方面，采用良好的屏蔽措施、对电源及I／O电路多种形式的滤波、CPU电源自动调
整与保护、CPU与I／O电路之间采用光电隔离、输出联锁、采用模块
式结构并增加故障显示电路等措施；在软件方面，设置自诊断与信息保护与恢复程序。
69 可编程序控制器的顺序扫描可分为哪几个阶段执行？答：（1）读入输入信号，将按钮、开关的触头及传感器的输入信号读入到存储器内，读入信号保持到下一次该信号再次读入为止；（2）跟读读入的输入信
号的状态，解读用户程序逻辑，按用户逻辑得出正确的输入信号；（3）把逻辑解读的结果通过输出部件输出各现场受控元件，如电磁阀、电动机等的执行机构和信号装置。
70PLC与继电器控制的差异是什么？答：⑴组成器件不同：PLC是采用软继电器，J-C采用硬件继电器等元件⑵触点数量不同：PLC触点可
无限使用，J-C触点是有限的⑶实施控制的方法不同：PLC采用软件编
程解决，J-C是采用硬接线解决。
71可编程序控制器的定义是什么？答：“ PLC”是一个数字式的电子装置，它使用了可编程程序的记忆体以储存指令，用来执行诸如逻辑、顺序、计时、计数与演算功能，并通过数字或模拟的输入和输出，以控制各种机械或生产过程。一部数字电子计算机若是用来执行PLC之功能者，亦被视同为PLC，但不包括鼓式或机械式顺序控制器。
72 输入、输出部件的作用是什么？答：用户设备需要输入PLC各种控制信号，通过输入部件将这些信号转换成中央处理器能够接收和处理的数字信号。输出部件将中央处理器送出的弱电信号转换成现场需要的电平强电信号输出，以驱动电磁阀、接触器等被控设备的执行元件。
73 铁磁材料有哪些基本性质?答：铁磁材料基本性质有高导磁性（μr ＞＞1,材料可以被磁化），磁饱和性（非线性磁化曲线）和磁滞性（剩磁、矫顽磁力），非线性磁阻（μr不是常数），交变磁化时的铁芯损耗
74 试说明磁场强度与磁感应强度的区别？答：磁场强度用H表示，
磁感应强度用B表示，二者都可以描述磁场的强弱和方向，并且都与
激励磁场的电流及其分布情况有关。但是H与磁场介质无关，而B与
磁场介质有关。H的单位是A/m（安/米），而B的单位是T（特斯拉）。在有关磁场的计算中多用H，而在定性的描述磁场时多用B。
75什么是涡流？在生产中有何利弊？答：交变磁场中的导体内部将
在垂直与磁力线的方向的截面上感应出闭合的环形电流，称涡流。利
用涡流原理可制成感应炉来冶炼金属，利用涡流可制成磁电式、感应
式电工仪表，电能表中的阻尼器也是利用涡流原理制成的；在电动机、变压器等设备中，由于涡流存在，将产生附加损耗，同时，磁场减弱，造成电气设备效率降低，使设备的容量不能充分利用。
76 当电源中性点不接地的电力系统中发生单相接地故障时，对系统的运行有何影响？答：在该系统中正常运行的三相用电设备并未受到影响，因为线路的线电压无论其相位和幅值均未发生变化。但是这种线
路不允许在单相接地故障情况下长期运行，因为在单相接地的情况下，其他两相的对地电压将升高√3倍，容易引起相绝缘的损坏，从而形成两相和三相断路，造成电力系统的事故，影响安全用电。另外，发生
单相接地故障时，系统接地电流（故障相接地电流）增大到原来的3倍，将会在接地点处引起电弧，这是很危险的。如果接地不良，接地
处还可能出现所谓间歇电弧。间歇电弧常引起过电压（一般可达2.5~3倍的相电压）威胁电力系统的安全运行。为此，电力系统调度规定中
规定：单相接地故障运行时间一般不应超过2h。
77 什么叫提高自然功率因数？什么叫无功功率的人工补偿？最通用
的无功功率人工补偿设备为哪一种？为什么答：所谓提高自然功率因数，是指不添置任何无功补偿设备，只靠采用各种技术措施减少供电
设备中无功功率的消耗量，使功率因数提高。由于提高自然功率因数
不需额外投资，因此应优先考虑。所谓无功功率的人工补偿，是指利
用无功补偿设备来补偿供电系统中的无功功率，提高功率因数。无功
补偿设备主要有同步补偿机和并联电容器两种。并联电容器与同步补
偿机相比，因并联电容器无旋转部分，具有安装简单，运行维护方便，有功损耗小以及组装灵活，扩容较易等优点，所以并联电容器在一般
工厂供电系统中应用最为普遍。
78 为什么采用高压输电？答：在输送一定功率及输送距离一定的前
提下，电压越高，电流越小。这样可以带来如下的好处：（1 ）线路中流过的电流小，可以减小线路截面积，节约有色金属；（ 2 ）线路中流过的电流小，可减小线路中的功率损失和电压损失。
79 应用无换向器电动机有什么优越性？答；无换向器电动机的调速范围很宽，采用直接传动就可以适应各种转速要求的机械，由于不必采
用变速装置，因而减少机械损耗，提高运行效率和可靠性。
80无换向器电动机中的位置检测器的作用是什么？答：无换向器电动机中的位置检测器的作用是检测转子位置，随转子旋转，周期性的发
出使变频器晶闸管关断或导通的信号，使变频器的工作频率与电动机
的转速使用保持同步，从而保证了电动机的稳定运行，并获得接近直
流电动机的调速特性
81. 为什么交流测速发电机有剩余电压，而直流测速发电机却没有剩
余电压？答：交流测速发电机由于励磁磁通是交变的，其输出绕组与
励磁绕组不是理想化的正交，故即使转子不转动，也会有一些交变的
励磁磁通交链到输出绕组而感应出输出电压，这就是交流测速发电机
的剩余电压。直流测速发电机则与此不同，因为励磁磁通是恒定的，
因此它不能直接在电枢绕组内感应出电枢电动势，根据公式Ea＝CeΦn 可知，发电机不转动时（n=0）时，不会有电动势Ea的出现，因而也
不会有输出电压，既不会有剩余电压。
82 直流测速发电机的输出的特性上为什么有不灵敏区Δn？答：直流测速发电机只有当转速n＞Δn＝ΔU/CeΦ值以后，才会有输出电压出现，这是因为电刷和换向器之间的接触电阻是一个非线性电阻，需要
有一个电刷接触电压降ΔU才能克服很大的接触电阻，不灵敏区Δn
的值与电刷接触压降有关，只有当Ea＝CeΦn≥ΔU时，才有输出电压出现，故Δn＝ΔU/Ce 。
83旋转变压器有哪些主要用途答旋转变压器在自动控制系统中作为解算元件时，可以用于坐标转换和三角函数运算，也可以作为移相器用
以及用于传输与转角相应的电信号等
84 自整角机的主要用途是什么？答：自整角机的作用是将转角变为电信号或将电信号变为转角，实现角度传输、变换和接收，可以用于测
量远距离机械装置的角度位置，同时可以控制远距离机械装置的角度
位移，还广泛应用于随动系统中机械设备之间角度联动装置，以实现
自动整步控制。
85 步进电动机的作用是什么？答：步进电机是一种把电脉冲信号转换成直线位移或角位移的执行元件，数控设备中应用步进电机可实现高
精度的位移控制。
86 同一台三相步进电动机在三种运行方式下，起动转矩是否相同？答：同一台三相步进电动机在三种运行方式下，起动转矩是不相同的。同
一台三相步进电动机的起动转矩，在三相双三拍方式运行时最大，三
相六拍方式运行其次，而在三相单三拍运行时则为最小。
87 选择步进电机时，通常考虑哪些指标？答：选择步进电机时，通常考虑的指标有：相数、步距角、精度（步距角误差）、起动频率、连
续运行频率、最大静转矩和起动转矩等。
88 交流伺服电动机在结构方面有何特点？答：交流伺服电动机，为了满足响应迅速的要求，其转子几何形状显得细长，以减少机械惯性，为了满足单项励磁时无自转的要求，其转子的电阻比较大，以使机械
特性变软。
89交流伺服电动机和直流伺服电动机各有何特点？答：直流伺服电动机的特性：线性度好，起动转矩较大，适用于功率较大的控制系统，
但不宜在易燃易爆和无线电通讯场合使用；交流伺服电动机本身转动
惯量较小，运行较稳定，与相同输出功率的直流伺服电动机相比，其
体积大，效率低。
90 无刷直流伺服电动机有哪些性能特点？答：无刷直流伺服电动机具有与有刷直流伺服电动机相时的机械特性、调节特性和工作特性，且
无电气接触火花，安全、防爆性好，无线电干扰小，机械噪声小，寿
命长，工作可靠性高，可工作于高空及有腐蚀性气体的环境。
91 同步电动机异步启动的控制电路有哪两大部份组成？工作步骤如何？答：一部分是对定子绕组电源控制电路，可以是全压起动，其起动转距较大；也可以是经电抗器的减压起动。两种起动控制电路与异
步电动机的全压起动和减压起动控制电路相同。另一部分是对转子绕
组投入励磁的控制电路。工作步骤是：①先接入定子电源②开始启动，同时在转子电路加入放电电阻③当转子转速达到同步转速的95%时，切除放电电阻，投入直流励磁，牵入同步。
92 同步电动机启动时，其转子绕组为什么既不能立刻投入励磁电流？又不能开路？答：同步电动机不能自行起动。起动时，若在转子中加入励磁电流，将使转子在定子磁场作用下产生更大交变力矩，从而增
加了起动的困难。故刚起动时不能立即向转子绕组投励。同时为了避
免起动时由于定子磁场在转子绕组中感应过高的开路电动势击穿绝缘，损坏元件，所以起动过程中，用灭磁电阻将转子励磁绕组两端联接，待起动过程结束前（转子转速达95%同步转速），在将电阻切除，投入直流励磁电流。
93同步电动机自动投励的控制原则是什么？答：因同步电动机起动时，其转子回路的电流频率和定子回路的电流大小，均能反映转子转速。所以同步电动机自动投励的控制原则有二：一是按转子回路频率
原则投入励磁，而是按定子回路电流原则投入励磁。
94 同步电动机通电运转前，检查集电环与电刷时有哪些要求？答：
应检查集电环上的碳刷装置是否正确，刷架固定是否牢固。碳刷在刷
盒内应能上下自由移动，但不应有偏转，其配合为H11/d11。刷盒与集电环之间的距离应保持在2~3mm。要注意碳刷与刷盒间的空隙，不能有凝结水。碳刷与集电环之间接触良好。如果接触不良，可用细纱布沿
电动机的旋转方向磨光碳刷。接触面积不应小于单个电刷截面积的75%。集电环上碳刷的压力为1470~2370Pa，各碳刷彼此之间的压力相差不大于10%。要注意碳刷上的铜编织导线不能与机壳或与不同极性的碳刷相碰。
95 COMS集成电路与TTL集成电路相比较,有哪些优缺点?答：COMS集
成电路与TTL集成电路相比较，具有静态功耗低，电源电压范围宽，
输入阻抗高，扇出能力强，逻辑摆幅大以及温度稳定性好的优点。但
也存在着工作速度低，功耗随着频率的升高而显著增大等缺点。
96 什么是逻辑组合电路?什么时序逻辑电路?答：在任何时刻，输出状态只决定于同一时刻各输入状态的组合，而与先前状态无关的逻辑电
路称为组合逻辑电路。在任何时刻，输出状态不仅取决于当时的输入
信号状态，而且还取决于电路原来的状态的逻辑电路叫时序逻辑电
路。
97 什么叫计数器?他有哪些种类?答：计数器是一种用于累计并寄存输入脉冲个数的时序逻辑电路。按照计数过程的数字增减来分，又可分
为加法计数器、减法计数器和可逆（可加、可减）计数器；按照计数
器中的数字的进位制来分，计数器可分为二进制计数器、十进制计数
器和N进制计数器；按照个触发器状态转换方式来分，计数器可分为
同步计数器和异步计数器。
98 什么叫译码器?他有哪些种类?答：把寄存器中所存储的二进制代码转换成输出通道相应状态的过程称为译码，完成这种功能的电路称为
译码器。译码器是由一种多输入、多输出的组合逻辑电路。按功能不同，译码器分为通用译码器和显示译码器两种。
99 数码显示器的显示方式有哪几种?数码显示前发光物质不同可以分
为哪几类?答：数码显示器的显示方式一般有字形重叠式、分段式和点阵式三种。按发光物质不同，数码显示器件可以分为四类：（1）气体放电显示器；（2）荧光数字显示器；（3）半导体显示器；（4）液晶显示器。
100 什么是半导体存储器？半导体存储器按存储信息的功能分为哪些
类型？答：半导体存储器是存放用二进制代码形式表示的数据和程序
等信息的半导体器件。按存储信息的功能，半导体存储器可分为随机
存取存储器（简称RAM）和只读存储器（只读ROM）。随机存取存储器又称读写存储器，他在计算机运行期间可随机的进行读写操作，但一
旦断电，其所写入的信息就会消失。只读存储器在计算机运行期间只
能读出他原来写入的信息，而不能随时写入信息。
101 常用的半导体只读存储器有哪几种？答：只读存储器按功能可分
为掩模式ROM、可编程序只读存储器PROM、可改写的只读存储器EPROM （紫外线擦除、电可改写）和E2PROM（电擦写）等几种。
102计算机的三组总线各有何作用地址总线是用传送由CPU发出的用
于选择要访问的器件或部件的地址；数据总线是用来传送计算机系统
内的各种类型的数据；控制总线用来传递使计算机中各部件同步和协
调的定时信号及控制信号。
103 什么是微型计算机的外设？常用的外设有哪些？
答：微型计算机的输入／输出设备，也称为外围设备，简称I／O设备或外设。微型计算机与外界通信要通过外围设备进行。常用的外设有：键盘、电传打字机、盒式磁带机、软驱、硬盘、光驱、显示器等等。
104 计算机的输入／输出接口哦库有哪些作用？答：（1）输入／
输出设备的选择；（2）信息的转换；（3）信息的输入／输出；（4）数据的缓冲及锁存。
105晶闸管的过电流保护常用哪几种保护方式？其中哪一种保护通常是用来作为“最后一道保护用答晶闸管的过电流保护常用快速熔断器保护；过电流继电器保护；限流与脉冲移相保护和直流快速开关过电流保护等措施进行。其中快速熔断器过电流保护通常是用来作为“最后一道保护”用的。
106 晶闸管整流电路为什么要进行过电压保护?通常有哪些方法?答：晶闸管有许多优点，但过电压能力差，而在电路的交流侧和直流侧因种种原因，经常产生过电压，如雷击引起浪涌电压，电源拉、合闸和负载切除引起的操作过电压，电路中电感储能释放引起的过电压，晶闸管换相时引起的关断过电压等，都可能损坏管子，所以要进行过电压保护。
107 供电系统中出现高次谐波的主要原因是什么？有哪些危害？如何抑制？答：供电系统中出现高次谐波的原因，主要在于系统中存在着各种非线性元件，特别是大型的晶闸管变流设备和大型电弧炉，他们产生的高次谐波最为突出。高次谐波的危害，可使电动机、变压器的铁损增加，甚至出现过热现象，缩短使用寿命。还会使电动机转子发生振动，严重影响机械加工质量。对电容器，可发生过负载现象以致损坏。此外，可使电力线路得能耗增加，使计费的感应式电能表计量不准确，使系统的继电保护和自动装置发生误动作，使系统发生电压谐振，并可对附近的通信设备和线路产生信号干扰。抑制高次谐波的措施有：①三相整流变压器采用Y、d或D、y的接线，以消除3的整流倍次高次谐波，这是最基本的措施之一②增加整流变压器二次侧的相数③装设分流滤波器④装设静止型无功补偿装置（SVC）⑤限制系统中接入的变流及交变调压装置的容量⑥提高对大容量非线性设备的供电电压。
108 进行数控设备的电气测绘时的注意事项有哪些？答：由于数控系统是由大规模的集成电路和复杂电路组成的，所以在测绘时绝对不能在带电的情况下进行拆卸、插拔等活动，也不允许随意去摸电路板，以免静电损坏电子元器件。另外，更不允许使用摇表进行测量。拔下的插头要做好标记；在测绘后，要将整个机床恢复，并经仔细检查后方可送电试车。
109编写数控机床一般电气检修工艺前的注意事项有哪些？答：（1）在编写工艺之前，应先了解机床实际存在的问题，并在相关的检修中重点给予解决（2）切断数控机床电源；3）清理电气控制柜及通风过滤装置，对有关的冷风扇进行卫生清扫；4）检查数控装置内各印制线路板连接是否可靠。如电路板太脏，应用吸尘法进行卫生清扫；5）检查数控装置与外界之间的连接电缆是否正确，连接是否可靠；6）检测各功能模块使用的存储器后备电池的电压是否正常。在一般情况下，即使电池未失效，也应每年更换一次。7）检查各电动机的连接插头是否松动；8）检查编码器等检测元件是否松动，如有松动，应及时拧紧；9）检查交流输入电源的连接是否符合数控装置的要求；10）连通电源，检查数控装置中冷却风扇或机床空调是否正常；11）确认数控装置的各电源是否正常，如不正常，应按要求调整；12）确认数控装置的各参数，如系统参数，NC参数等，对不正常参数进行调整；13）手动低速移动各轴，观察机床移动方向的显示是否正确，超程保护是否有效。14）进行返回机床基准点的操作，确认返回位置是否完全一致；15）检查一个实验程序的完整运行，对检修情况进行记录，存入设备维修技术档案，并将机床交付使用。
110电气控制设计的一般程序有哪些？答：（1）拟订设计任务书在电气设计任务书中，除简要说明所设计任务的用途、工艺过程、动作要求、传动参数、工作条件外，还应说明主要技术经济指标及要求；（2）选择拖动方案与控制方式电力拖动方案与控制方式的确定是设计的重要部分，设计方案确定后，可进一步选择电动机的容量、类型、结构相识以及数量等。在确定控制方案时，应尽可能采用新技术，新器件和新的控制方式；（3）设计电气控制原理图选用元件，编制元器件目录清单；（4）设计电气施工图，并以此为依据编制各种材料定额清单；（5）编写设计说明书。
111液压传动有何优缺点？答：液压传动的优点是：可实现无级变速，便于实现自动化；传动力大，运动比较平稳；反应快、冲击小，能高速启动、制动和换向；能自动防止过载；操作简便；使用寿命长；体积小、重量轻、结构紧凑。缺点是：容易泄漏，元件制造精度要求高；传动效率低。
112液压系统电气故障的分析方法。答：1）在许多情况下，可以尝试用分析电气系统的方法来分析液压系统例如将液压回路比作电气回路，将液压泵比作电流，将单向阀比作双向开关，将压力阀比作可调电压源，将流量阀比作可调电流等。维修技术的许多基本分析方法是互通的。在分析液压系统的故障分析与排除2）充分利用电气系统的维修知识和经验，有助于液压系统故障的维修3）发现外部异常现象，综合分析故障内部规律，掌握正确方法，就能查出故障。
113 什么是集散型计算机工业控制系统？答：集散型计算及工业控制系统又称为以微处理器为基础的分布式信息综合控制系统。集散控制系统是采用标准化、模块化、系列化的设计，具有分散控制和集中综合管理的分级计算机网络系统结构。它具有配置灵活、组态方便、便于实现生产过程的全局优化等特点。
114电气设备技术管理主要内容及常见的管理方式有哪些？答：电气设备技术管理主要内容是：正确使用和维护，开展预防性维修，配备必要的设备管理人员，规定设备的维修内容、修理时间的定额及修理费用。管理方式有：集中管理、分散管理及混合管理。
115工时定额有哪几部分组成？答：工时定额包括作业时间Tz ；准备与结束时间Tzj ；作业宽放时间Tzk ；个人需要与休息宽放时间Tjxk 。
116机电一体化产品主要特征是什么？答：（1）整体结构最佳化；（2）系统控制智能化；（3）操作性能柔性化。
117机电一体化系统的五大组成要素和五大内部功能是什么？答：五大组成要素：机械系统（机构）、电子信息处理系统（计算机）、动力系统（动力源）、传感检测系统（传感器）、执行元件系统（如电动机）。五大内部功能：主功能、动力功能、检测功能、控制功能、构造功能。
118何谓CIMS和FMS答：“CIMS”是信息技术和生产技术的综合应用，旨在提高制造企业的生产率和响应能力，由此企业的所有功能、信息、组织管理方面都是一个集成起来的整体的各个部分。“FMS”是在计算机辅助设计CAD和计算机辅助制造CAM的基础上，打破设计和制造的界限，取消图样、工艺卡片，使产品设计、生产相互结合而成的一种先进生产系统。
119 CAD、CAPP、CAM的含义是什么？答：CAD是计算机辅助设计的缩写；CAM是计算机辅助加工的缩写，CAPP是计算机辅助工艺规程设计的缩写。
120试述精益生产的基本特征？答：（1）以市场需求为依据，最大限度的满足市场多元化的需要。（2）产品开发采用并行工程方法。（3）按销售合同组织多品种小批量生产。（4）生产过程变上道工序推动下道工序为下道工序需求拉动上道工序；（5）以“人”为中心，充分调动人的积极性。（6）追求无废品、零库存，降低生产成本。
121闭环MRPⅡ有哪些关键环节构成？答：主生产计划MPS ，物质需求计划MRP ，生产进度计划OS ，能力需求计划CRP。
122试述JIT生产方式采用的具体方法。答：生产同步化，生产均衡化，采用“看板”。
123试述CIMS的组成答：（1）管理信息系统MIS。（2）技术信息分系统CAD、CAPP、NCP（3）制造自动化分系统CAM（4）质量管理分系统CAQ。
124实数选择与应用ISO 9000族标准的步骤和方法答：（1）研究ISO 9000族标准。（2）组建质量体系；（3）确定质量体系要素；（4）建立质量体系；（5）质量体系的正常运行；（6）质量体系的证实。
理论知识考核试卷(一) 一、填空题(请将正确的菩案填在横线空白处｝每空 1 分，共26分) 1．集成运放中与输出端电压极性相反的输人端称为___________ ，与输出端电压极性相同的输入端称为——。 2 备课时应首先确定“技能操作指导”的——，然后在掌握指导内容的前提下——。 3 Fuse 的中文意思为——。 4．电阻器的英文是——。 5．三相异步电动机变频调速的控制方式有——、——和——控制方式三种。 6．数控加工程序编制方法有——和——两种。 7 直流主轴传动系统中又分——一方式和——方式两种。 8．无环流逻辑控制器的任务是确保正组晶闸管和反组晶闸管不会——。9．液压缸是液压系统的——元件， 10．选择PLc 包括PLC 的——,一—,—、电源的选择。 11．PLc 的输出接线方式一般有——式输出和——式输出两种。 12．传感器接输出信号分可分为——传感器和——传感器。 13 数控机床坐标系各进给轴运动的正方向总是假定为假设——不动，——远离工件的方向为正。 14．SIMODRIVE 6RA27 6DV55 调速系统中引入了————负反馈和——负反馈。 ' 二、判断题(下列判断正确的谙打“V” ，错误的打“X” ；每题2分，共18分) 1 选用光栅尺时，其测量长度要略低于工作台最大行程。( ) 2 逻辑无环流可逆系统，是当其中一组晶闸管工作时，用逻辑电路封锁另一组晶闸管的触发脉冲，使它完全处于阻断状态，确保两组晶闸管不同时工作A从而解决了环 流产生的问题。( ) 3．液压马达在液压系统中的作用是将液压能转换成机械能，属于执行元件。( ) 4．I／0 点数是根据被控对象的输人、输出信号的实际个数来确定的。( ) 5 光电传感器属于非接触式传感器，具有结构简单、可靠性高、糖度高和反应速度快等优点。( ) 6．交交变频器把工频交流电整流为直流电，然后再由直流电逆变为所需频率的交流电。 7. 运放的反相输人端标上“一”号表示只能输入负电压()。 8. 由集成运放组成的加法电路，输出为各个输人量之和()。 9．如果在基本的坐标轴x、y、z 之外，另有轴线平行于它们的坐标轴,则附加的坐标轴指定为A、B、c。( ) 三、单项选择艇(下列每题的选项中，只有 1 个是正确的，请将其代号填在横线空白处；每 题 2 分，共16 分) 1. 集成运算放大器的开环差模电压放大倍数高,说明 . A ?电压放大能力强 B.电流放大能力强 C?共模抑相能力强 D.运算精度高 2?共模抑制比KCMR是——之比。 A. 差模输入信号与共模输入信号 B. 输出量中差模成分与共模成分 C. 差模放大倍数与共模放大倍数(绝对值) D. 交流放大倍数与直流放大倍数(绝对值) 3．在变频调速系统中t 调频时须同时调节定子电源的——，在这种情况下机械特性平
技师 1．中线的作用就在于使星形连接的不对称负载的相电压。 2．提高，可减少线路上的损耗，提高发电设备和供电设备的利用率。 3．电磁辐射污染的控制主要是指场源的控制与的控制两个方面。 4．安全用具和不允许当做其他工具使用。 5．对频繁启动场合的接触器应选用的励磁方式。 6．变频器的功能预置必须在下进行。 7．PLC的工作过程需要三个阶段：输入采样阶段、阶段和输出刷新阶段。 8．快速恢复二极管（FRD）具有开通初期呈现明显的，不能立即响应正向电流变化的特点。 9．目前，在无速度传感器的矢量控制和无速度传感器方面，我国正借鉴成功的技术成果加大研究开发力度，走在技术发展的前列。 10．国际上采用的高性能的高压变频调速装置的技术业已成熟。 11．机电一体化产品具有“”和“产品”的内容，是机械系统和电子系统的结合，是赋予了新的功能和性能的新一代产品。 12．在设计控制电路时，应避免出现电路。 13．具体指导操作的过程中，应采取集中指导的方法，也可采用个别指导的方法，并要做到“”。14．维修电工理论培训一般采用的方法进行。 15．培训讲义的内容应由浅入深，并有。 16．应用ISO9000族标准，建立质量体系的步骤包括选择质量保证模式、、签定合同，对合同草案的评审及供方建立质量体系。 17．ISO14000系列标准是国际标准化组织于1996年7月公布的有关的系列标准，是继ISO9000族标准之后的又一个重大的国际标准。 18．质量管理活动方案的内容包括制定该方案的、准备采取的措施、要达到的目的、完成日期、
主要负责人等。 19．生产工人工作班制度工时消耗可分为定额时间和。 20．计算机集成制造系统包含的内容为：计算机辅助设计、计算机辅助制造、和计算机辅助辅助管理。 21.有一含源二端网络，其开路电压为120V，短路电流为2A，则负载从该电源获得的最大功率为（）。 A、0．5W B、1 W C、 2W D、4W 22. 变压器运行时，若所带负载的性质为感性，则变压器副边电流的相位（）副边感应电动势的相位。 A、超前于 B、同相于 C、滞后于 D、无法比较 23.三相交流异步电动机是利用定子绕组中三相交流电所产生的旋转磁场与转子绕组中的（）相互作用而工作的。 A、旋转磁场 B、恒定磁场 C、感应电流 D、额定电流 24.重复接地的作用是（）。 A、避免触电 B、减轻高压窜入低压的危险 C、减轻断零线时的危险 D、保护接零 25.用直流双臂电桥测量电阻时，被测电阻的电流端纽应接在电位端纽的（）。 A、左侧 B、右侧 C、内侧 D、外侧 26.数控系统的控制对象是（）。 A、伺服系统 B、位移装置 C、传动装置 D、液压系统 27．阅读和分析数控机床电气原理图时，首先要分析（）。 A、伺服驱动装置 B、数控装置
一、填空题 1、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。 2、二进制数1110转换成十进制数是_______14_________。 3、示波器中水平扫描信号发生器产生的是_____锯齿波______________。 4、热继电器的热元件整定电流IFRN＝__0.95~1.05__________IMN 5、在维修直流电机时，要对绕组间进行耐压试验，其试验电压采用的是_____交流____电 6、步进电动机工作时，每输入一个_____脉冲信号______，电动机就转过一个角度或前进一步。 7、大修结束，还要再次核对接线、检查无误，并对大修设备进行_____调试_____合格后，才能办理检修设备的移交手续。 8、在电气线路的维护检修中，一定要遵循电力开关设备的______安全______操作程序。 9、大修中必须注意检查_______接地电阻值_______，保证接地系统处于完好状态。 10、系统输出量对本系统产生反作用的信号称为______反馈_______。 11、_______END________是可编程控制器的程序结束指令。 12、对变频器进行功能预置时，必须在_____编程模式__________下进行。 13、______数字信号输入______接口，可以使变频器根椐数控设备或PLC输出的数字信号指令来进行工作。 14、肖特基二极管适用于电压______不高______，而又要求快速、高效的电路中。 15、为了提高电气设备运行的可靠性，将______变压器低压侧中性点与_______接地极紧密地连接起来，这种接地方式叫做工作接地。 16、___ISO10000______标准，是质量管理和质量体系要素指南。 17、在指导学员操作中，必须经常对学员加强_____安全_______教育。 18、stepping，代表______步进________。 19、不可控的两端器件，它具有_______整流________的作用，但无可控功能。 20、由运算放大器组成的积分器电路，在性能上像是_______低通滤波器 __________。 21、逻辑代数表达式中，____________最简逻辑表达式_____________是唯一的。 22、测量1欧姆以下的电阻应选用直流_______双臂电桥_________。 23、在选用组合开关启动、停止7KW以下的电动机时，开关额定电流应等于 ___3____倍的电动机额定电流。 24、进行大修的设备，在管内重新穿线时，_________不允许__________导线有接头。 25、一般要求保护接地电阻值为_______4欧姆以下________。 26、A/D转换器是_______模数________转换器。 27、CIMS是___________计算机集成制造系统____________的缩写。 28、计算机由CPU、内存和_____输入输出设备_______ 组成。 29、可编程控制器输入指令时，可以使用编程器来写入程序，所依据的是 ________梯形图和指令表____________。
维修电工技师实操考题和参考答案解析 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
实操考试（参考答案） 试题1：用PLC进行控制电路的设计、模拟安装与调试 根据图1所示钻孔专用机床示意图，用PLC进行控制电路的设计并且进行模拟安装与调试。 （1）工作原理图中左、右动力头主轴电动机为M1，进给运动由液压驱动，液压泵电动机为M2。机床的工作过程为：首先启动液压泵，按下启动按钮后加紧工件→左、右动力头同时快进并启动主轴→转入工进加工→停留→分别快退→松开工件，停主轴……如此实现循环。 （2）控制要求 1）工作方式设置为自动循环、单周。 2）有必要的电气保护和联锁。 3）自动循环时应按上述顺序动作。 （3）具体考核要求 1）电路设计：根据工作任务，设计主电路，列出PLC控制I\O 接口元件地址分配表；根据加工工艺设计梯形图及PLC控制I\O接口接线图；根据梯形图，列出指令表。 2）PLC键盘操作：熟练操作键盘，能正确地将所编程序输入到PLC中；按照被控制设备的动作要求进行模拟调试，直至达到设计要求。 3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。 解答：
3、钻孔专用机床梯形图 4、钻孔专用机床指令语句表 试题2：X62W万能铣床电路故障检修 一、电路分析 1.主轴电动机的控制 控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。SB3和SB4是停止按钮。KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。 (1)主轴电动机的启动启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触头闭合，主轴电动机M1启动。 (2)主轴电动机的停车制动当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触头闭合（9区或10区），为停车制动作好准备。当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触头断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。当转速降至120转/分以下时，速度继电器KS常开触头断开，接触器KM2断电释放，停车反接制动结束。 (3)主轴的冲动控制当需要主轴冲动时，按下冲动开关SQ7，SQ7的常闭触头SQ7-2先断开，而后常开触头SQ7-1闭合，使接触器KM2通电吸合，电动机M1启动，松开开关机床模拟冲动完成。 2.工作台进给电动机控制
维修电工技师题库及答案(全) 维修电工技师题库附答案 （职业技能鉴定国家题库统一试卷） 一、电工基础部分 一)、判断题 1. 线圈自感电动势的大小，正比于线圈中电流的变化率，与线圈中的电流的大小无关。√ 2. 当电容器的容量和其两端的电压值一定时，若电源的频率越高，则电路的无功功率就越小。X 3. 在RLC 串联电路中，总电压的有效值总是大于各元件上的电压有效值。√ 4. 当RLC 串联电路发生谐振时，电路中的电流将达到其最大值。√ 5. 磁路欧姆定律适用于只有一种媒介质的磁路。X 6. 若对称三相电源的U 相电压为Uu=100sin(ωt+60) V ，相序为U －V －W ，则当电源作星形连接时线电压为Uuv=173.2sin(ωt+90)V 。√ 7. 三相负载做三角形连接时，若测出三个相电流相等，则三个线电流也必然相等。╳ 8．.三相三线制星形连接对称负载，当有一相断路时，其它两相的有效值等于相电压的一半。√ 9．在三相半波可控整流电路中，若出发脉冲在自然换相点之前
加入，输出电压波形将变为缺相运行。× 10．提高功率因数是节约用电的主要措施之一√。 11．为了提高电源的利用率，感性负载电路中应并联适当的（电容），以提高功率因数。√ 二)、选择题 １．图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短接，则（C ） A 、灯D 将被烧毁； B 、灯D 特别亮； C 、安培表被烧。 ２．图1-31中如果安培表被短接，则（C ） A 、电灯不亮； B 、电灯将被烧； C 、不发生任何事故。 ３．如果图1-31电路中电灯灯丝被烧断，则（B ） A 、安培表读数不变，伏特表读数为零； B 、伏特表读数不变，安培表读数为零； C 、安培表和伏特表的读数都不变。 ４．如果图1-31电路中伏特表内部线圈烧断，则（D ） A 、安培表烧毁；
维修电工高级技师考试题库（一）附答案 一、填空题（请将正确答案填在横线空白处） 1． COMPUTERIZED NUMERICAL CONTROL 是一种（计算机数控）统简称 CNC。 2．SINUMERJK820S 系统是（步进电动机）控制系统，专为经济型数控机床设计的。 3．配电网络三相电压不平衡会使变频器的输入电压和电流波形发生（畸变）。 4．为了提高抗干扰能力，交流电源地线与（信号地线）不能共用。 5．电场屏蔽解决分布电容问题，（屏蔽）地线接大地。 6．电子测量装置的静电屏蔽罩必须与被屏蔽电路的零信号（ 电位公共线）相接。 7．控制系统大多数具备自动控制、（自动诊断）、自动信息处理、自动修正、自动检测等功能。 8．机电一体化产品控制系统大多数都具备自动控制、自动诊断、自动信息处理、自动修正、（自动检测）等功能。 9 ．机电一体化包含了机械技术、计算机与信息处理技术、系统技术、（自动控制）技术、传感与检测技 术、伺服与传动技术。 10．电气控制原理图设计按主回路－控制回路－（联锁与保护）－总体检查的顺序进行。 11．经济型数控机床的改造主要用于中、小型（车床）和铣床的数控改造。 12． SIN840C 可以实现（ 3D ）差补。 13. CBS（中央服务单元）是CENTER SERVICE BOARD的缩写。 14．SIN840C 控制系统由数控单元主体、主轴和（伺服单元）。 15. 机床操作面板上主要有 4种加工操作方法，即 JOG手动、TEACHIN示教、MDA （手动输入数据自动运行）和AUTOMATIC 自动。 16. 在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。 17. 反相比例放大器有两个输入端，一个是（反相输入）端，表示输入与输出是反相的，另一个是同相端，表示输入信号与输出信号是同相的。 18. 精益生产具有在生产过程中将上道工程推动下道工程生产的模式变为（下道工序要求上道工序生产模式）特点。 19. （指导操作训练）是培养提高学员独立操作技能极为重要的方式和手段。 20. 为提高电气设备运行的可靠性，将（变压器中性点）与接地极紧密地连接起来叫工作接地。 B 1. CNC 系统是靠（软件）来满足不同类型机床的各种要求的。 2. 典型工业控制系统是由（一次设备）和工业控制机部分组成。 3. 当配电系统的电感与补偿电容发生串联谐振时，呈现（最小）阻抗。 4. 浮地接法要求全机与地绝缘的电阻不能（小于）50MQo 5. 磁路屏蔽用（导磁材料）使磁场闭合，屏蔽接地线接大地很好。 6. 零信号基准电位的相接点必须保证（干扰电流）不流经信号线。 7. 开关量输入节点 12 个，开关量输出节点 8 个，实际所用 I/O 点数 20 个，选用中小型控制器（F—20MR）基本单元，就可以满足机床的控制要求。 8. 电气控制原理图设计按主电路一控制电路-（联锁与保护）-总体检查的顺序进行。 9. 数显改造机床在普通机床上安装数显（位置）检测装置。 1O.SIN84OC（标准系统）软件中含有车床、铳床两种类型的设置。 11. 机床操作面板上主要有 4种加工操作方法，即 JOG手动、TEACHIN （示教）、MDA手动输入数据自动运行和AUTOMATIC自动。
试题1：用PLC进行控制线路的设计，并进行安装与调试。 本题分值：30 考核时间：120分钟 考核要求： （1）用PLC控制图1电路，并且进行安装与调试 （2）电路设计：根据任务，设计主电路电路图，列出PLC控制I／O口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及PLC控制I／O口（输入/输出）接线图，根据梯形图，列出指令表。 （3）安装与接线： ①将熔断器、接触器、PLC装在一块配线板上，而将转换开关、按钮等装在另一块配线板上。 ②按PLC控制I／O口（输入／输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。 （4）PLC键盘操作：熟练操作键盘，能正确地将所编程序输人PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。 （5）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。
图1 试题2：双闭环调速系统的连线、调试及维修 本题分值：35 考核时间：180分钟 考核要求： （1）根据题图2进行双闭环调速系统的连线。 （2）双闭环调速系统的调试 ①部件调试 ②晶闸管主电路、触发电路调试 ③开环调试 ④闭环调试 （3）根据题图2排除故障（由监考老师随机设置两处故障） ①触发电路故障 ②主电路故障
图2 试题3：读图与分析，电气设备检修及调试 本题分值：15
考核时间：30分钟 考核要求： （1）认真读图3。 （2）在演草纸上回答如下问题： ①图3中，若稳压管V10短路或开路，对调速电路会产生什么影响？ ②图3中当电动机处于最高速时，放大器中晶体管V31处于什么状态？ ③图3所示，触发电路由哪几个主要环节组成？二极管V7两端的电压波形是否相同？ ④图3主电路中R6及R1C1—R4C4作用是什么？
湖南省职业技能鉴定试卷 维修电工技师理论知识考核试卷D 注意事项 90分钟。 2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。 3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 准 I 14. 快速恢复二极管（FRD反向 在未恢复阻断能力之前，FRD相当于______。 15. 绝缘栅双极晶体管（IGBT的开关特性与功率 MOSFE类似，区别在于关断波形存在_____________ 现象。 16 ?一般的多路A/D转换模板由多路开关、______________________ 、转换器和总线接口逻辑所组成 17 ?按照运动轨迹不同，数控设备可分为______________________ 、直线控制装置和轮廓控制装置等 三类。 18 ?提高劳动生产率的目的是降低成本，______________ ，加速国民经济的发展和实现社会主义现代 化。 19 ?光栅莫尔条纹的特点是起放大作用。光栅可分____________ 和反射光栅两种。 20 .计算机集成制造系统（CIMS）的功能包括经济管理功能、工程设计自动化、生产制造自动化 和 __________ 。 一、填空题（第1?20题。请将正确答案填入题内空白处。每题1分，共20分。） _________________ 。 ______________ 。 ________________ 。 _________________ 和基本转换电路组成。 _________________ 。 ______________ 开始。 ___ m以内，并且要穿绝缘 SR-8型双踪示波器时，如果找不到光点，可调整___________ ，借以区别光点的位移。 9 ?控制变压器的选用原则是保证接在变压器___________ 的交流电磁器件启动时可靠地吸合。 10.进口电气设备标牌上的英文词汇" battery ”的中文意思是______ 。 11 ?变频器预置流程的第一步是找出需要预置的___________ 。 12?运算放大器是一种标准化的电路，基本是由差分___________________ 高增益电压放大器和低输出阻 抗放大器组成。 13 ?液压系统的伺服控制元件主要有电液比例阀和_______________________ 。 、选择题（第21?40题。请选择一个正确答案，将相应字母填入括号内。每题1分，共20 21 .三相六拍通电方式的步进电动机，若转子齿数为10,则步距角为（ B、 6 ° C、 12 ° D、 36 ° 22 ?在变频调速时，若保持U1/f1=常数，可实现近似（ A、恒功率调速 B、恒效率调速 23 ?对9个符号进行二进制编码，则至少需要（ 24 ?在液压控制阀中，当压力升高到阀的调定值时, 25. C、恒转距调速 D、恒负载调速 顺序阀B、减压阀 定时限过流保护装置的动作电流整定原则是（ 动作电流大于最大负荷电流 C、动作电流小于最大负荷电流 ）位二进制数。 阀口完全打开，该阀是（ C、流量控制阀 D、溢流阀 B、动作电流等于额定负荷电流 D、动作电流等于最大负荷电流
维修电工高级技师试题集 一、填空题 1．为便于系统的维修与使用CNC统称都有（故障自我诊断）系统。 2．工业控制系统的硬件由计算机基本系统和（过程I/O系统）组成。 3．为避免（谐振）现象应在补偿电容前串联电抗器。 4．A/D转换器在获取0—50mv的微弱信号时（模似接地法）极为重要。 5．当接地的信号源与不接地的放大器连接时，放大器的输入端屏蔽应接到（信号源）的公共端。6．随着装置内部各种线圈要屏蔽或距离要远些。注意漏磁方向，减小（互感耦合）。 7随着电子技术的发展，可以使机械技术和电子技术有机地结合起来，以实现系统整体（最佳化）。8．机电一体化产品控制大多数都具备（自动控制）、自动诊断、自动信息处理、自动修正、自动检测等功能。 9．变频器改造设备调速系统采用交流变频器调速替代原设备中（直流调速）或其他电动机调速的方案。 10.机床数据，PCL程序及加工工序可在（MMC）的硬盘上备份。 11.机床操作面板上主要有4种加工操作方式，既JOG（手动）、TEACHIN（示教）、MAD（手动输入数据自动运行）和AUTOMATTC（自动）。 12.SIN840C可以实现（3D）插补。 13.数控机床的伺服系统中的机械传动系统一般由（伺服驱动）系统、机械传动部件、驱动元件组成。 14.伺服系统是一种反馈控制系统，它由（指令脉冲）作为输入给定值，与输出被控量进行比较，利用比较后产生的偏差值对系统进行自动调节。 15.反相比例放大器有两个输入端，一个反相输入端，表示输入与输出是反相的，另一个是（同相）端，表示输入信号与输出信号是同相的。 16.在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。 17.CIMS主要包括经营管理功能，工程设计自动化，生产制造自动化和（质量保证） 18．提高劳动生产力的目的是（降低生产成本）积累资金，加速国民经济的发展和实现社会主义现代化。 19．在指导学员操作中，必须经常对学员加强（安全）教育。 20．（二相触电）是最严重的触电事故。 1. 在FANUS系统，F15系列中主CPU为（32）位的CNC装置，因此是人工智能CNC装置。 2. LJ—20系列的内装式PCL通过计算机编程形成目标文件和（梯形图）文件。 3. 在变频器的输入侧接有电动机时不应接入（电容器）而提高功率因素。 4. 采用三线采样双屏蔽浮地技术是将地线和（信号线）采样。 5. 浮地接法要求全机与的绝缘电阻不能（小于）50MΩ。 6. 用于小容量变频器时可将每相导线按相同方向在（零序电抗器）上绕4圈以上，实际变频器的输出侧抗干扰。 7. 机电一体化包含了机械技术、计算机与（信息处理）技术、系统技术、自动控制技术、传感与检测技术、伺服传动技术。 8. 电气控制原理图设计按主电路——控制电路——（联锁与保护）——总体检查的顺序进行。 9. 变频器改造设备调速系统提高了调速的性能，（降低了）电能消耗。 10. 在计算机数控系统（CNC ）中，插补工作一般由软件完成。 11. SIN840C数控单元包括显示部分、（主机框架）、输入/输出设备及驱动装置。 12. 机床数据，PLC程序及加工工序可在（MMC ）的硬盘上备份。 13. CSB（中央服务单元）是CENTER SERVICE BOARD的缩写。 14. 伺服驱动系统一般由（驱动控制）和驱动元件组成。 15. 数控机床的伺服系统中的检测装置一般由检测元件组成。 16. 数控机床的伺服系统一般包括机械传动系统和（检测）装置。 17. 生产工人在生产班内完成生产任务所需的直接和间接的全部工时为工时定额中的（定额时间）。
职业技能鉴定国家题库 维修电工技师理论知识试卷（1） 注意事项 1、考试时间：120min。 2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。 3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 4 一、填空题(第1～20题。请将正确答案填入题内空白处。每题1分，共20分。) 1．劳动的双重含义决定了从业人员全新的劳动态度和_职业道德观。 2．职业道德的内容包括：职业道德意识、职业道德行为规范和职业守则等。 3．奉献社会是职业道德中的最高境界，同时也是做人的最高境界。 4．采用YY/△接法的三相变极双速电动机变极调速时，调速前后电动机的输出功率电 池基本不变。 5．使用直流双臂电桥测量电阻时，动作要迅速，以免电池耗电量过大。 6．熔断器的选用首先应确定熔体的额定电流，再根据被保护电路的性质选择熔断器的 类型。 7．变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到任意频率的三相交流电输出。 8．在齿轮传动中，_传动比_稳定往往是对传动的一个基本要求。 9．测绘电气主线路图时，首先应从电源引下端向下查。 10．不可控电力电子器件，它具有整流的作用而无可控的功能。 11．半可控器件通常为三端器件，它能在控制信号的作用下导通，但不能__被控关断__。 12．晶闸管中频感应加热电源，随着科学技术的发展必将被__IGBT______感应加热电源 所取代。 13．新型的高性能高压变频调速装置的主电路的开关器件使用___IGBT_____，实现PWM 技术更方便。 14．机电一体化是多学科领域综合交叉的___技术密集性_____系统工程。 15．电气设计基本完成后，应反复全面地检查，并进一步完善设计的电气控制电路。 16． ISO9000族标准包括质量术语标准、质量技术标准及ISO9000_系列标准。 17．制定ISO14000系列标准的直接原因是环境的_日益恶化__。 18．维修电工班组主要是为生产服务的，活动课题一般都需要围绕提高__产品质量___、 保证设备正常运转而提出。 19．提高劳动生产率；必须设法缩短所占比例大的那些因素，降低劳动消耗，使劳动生 产率有明显地提高。 20．精益是适用于现代制造企业的组织管理方法，以“人”为中心，以“简化”为手 段，以尽善尽美_为最终目标，增强企业适应时市场的应变能力。
维修电工技师理论知识试题 一、单项选择题 1、职业道德（ A ），起着增强企业凝聚力的作用。 A、协调员工之间的关系 B、增加职工福利 C、为员工创造发展空间 D、调节企业与社会的关系 2、企业生产经营活动中，促进员工之间团结合作的措施是（ B ）。 A、互利互惠，平均分配 B、加强交流，平等对话 C、只要合作，不要竞争 D、人心叵测，谨慎行事 3、电机变压器中铁磁材料不具有的性能是（ D ）。 A、剩磁性 B、高导磁性 C、磁饱和性 D、永磁性 4、漏电保护器在一般情况下的动作电流不超过（ A ）mA，动作时间不超过0.1s。 A、30 B、60 C、5 D、15 5、数据选择器的接线端由若干数据数据输入端、（ A ）和一路数据输出端组成。 A、地址输入端 B、控制输入端 C、脉冲输入端 D、开关输入端 6、D/A转换器主要技术指标有分辨率、转换精度和（ B ）。 A、转换方式 B、转换时间 C、转换极性 D、转换电压 7、晶体管整流装置通过三项（ C ）的不同连接方式所需相位的同步电压。 A、脉冲变压器 B、同步变压器 C、整流变压器 D、异步变压器 8、一条跳转指令中若执行条件条件使用（ C ），则称为无条件跳转。 A、S10 B、S20 C、M8000 D、M8103 9、PLC数据变换传送指令的助记符是（ C ）。 A、CMP B、BCD C、MOV D、XCH 10、FX2N系列PLC的四则逻辑运算指令有逻辑与、逻辑或和（ C ）。 A、逻辑与非 B、逻辑或非 C、逻辑异或 D、逻辑非 11、PLC模拟量输入模块使用时需要设置通道选择、转换速度、（ C ）等参数。 A、放大倍数 B、触发方式 C、平均值与最大值 D、偏移量与增益值 12、FX2N-2DA模块接线时用扩展电缆连接到主单元，且注意：输出电压波动大时要在负载端并联小电容、（ B ）。 A、电压输出方式时IOUT端开路 B、电压输出方式时短接IOUT与COM端 C、电流输出方式时VOUT端接地C、电流输出方式时短接VOUT与COM端 13、转速电流双闭环直流调速系统刚开始通电启动时主要起作用的是（ B ）。 A、速度调节器 B、电流调节器 C、电压调节器 D、角度调节器 14、数字直流调速器的技术性能有如下优点：调速精度高、动态性能好、（ A ）等。 A、参数软件化 B、参数自动设定 C、故障自动修复 D、无电磁干扰 15、交流电动机变频调速矢量控制的思路是分别对速度和（ B ）两个分量进行独立控制。 A、电压 B、电流 C、电枢 D、磁场 16、变频器设定升速时间的基本原则是：在电动机的启动电流不超过（ B ）的前提下，尽可能地缩短升速时间。 A、允许值 B、额定值 C、最大值 D、有效值 17、伺服系统是具有反馈的闭环自动控制系统，它由位置检测部分、（ B ）、执行部分及被控对象所组成。 A、高精度传感器 B、误差放大部分 C、液压传动部分 D、伺服电动机 18、交流伺服系统调试时，一般情况下负载惯量越大，速度比例增益设定值（ C ）。 A、最大 B、为零 C、越大 D、越小
维修电工技师考试题大全600题(有答案) 一、填空题 1、肖特基二极管的_开关时间_短，故开关损耗远小于普通二极管。 2、二进制数1110转换成十进制数是14_。 3、示波器中水平扫描信号发生器产生的是锯齿波。 4、热继电器的热元件整定电流IFRN＝0.95~1.05_IMN 5、在维修直流电机时，要对绕组间进行耐压试验，其试验电压采用的是交流电 6、步进电动机工作时，每输入一个脉冲信号，电动机就转过一个角度或前进一步。 7、大修结束，还要再次核对接线、检查无误，并对大修设备进行调试_合格后，才能办理检修设备的移交手续。 8、在电气线路的维护检修中，一定要遵循电力开关设备的安全_操作程序。 9、大修中必须注意检查接地电阻值_，保证接地系统处于完好状态。 10、系统输出量对本系统产生反作用的信号称为反馈。 11、END是可编程控制器的程序结束指令。 12、对变频器进行功能预置时，必须在编程模式下进行。 13、数字信号输入接口，可以使变频器根椐数控设备或PLC输出的数字信号指令来进行 工作。 14、肖特基二极管适用于电压不高______，而又要求快速、高效的电路中。 15、为了提高电气设备运行的可靠性，将_变压器低压侧中性点与_接地极紧密地连接起来，这种接地方式叫做工作接地。 16、_ISO10000__标准，是质量管理和质量体系要素指南。 17、在指导学员操作中，必须经常对学员加强安全__教育。 18、stepping，代表_步进__。 19、不可控的两端器件，它具有_整流__的作用，但无可控功能。 20、由运算放大器组成的积分器电路，在性能上像是_低通滤波器__。
21、逻辑代数表达式中，最简逻辑表达式_是唯一的。 22、测量1欧姆以下的电阻应选用直流双臂电桥____。 23、在选用组合开关启动、停止7KW以下的电动机时，开关额定电流应等于3__倍的电 动机额定电流。 24、进行大修的设备，在管内重新穿线时， _不允许___导线有接头。 25、一般要求保护接地电阻值为_______4欧姆以下________。 26、A/D转换器是_______模数________转换器。 27、CIMS是___________计算机集成制造系统____________的缩写。 28、计算机由CPU、内存和_____输入输出设备_______ 组成。 29、可编程控制器输入指令时，可以使用编程器来写入程序，所依据的是梯形图和指令 表____。 30、在F20系统中，PLC的常开触点与母线连接的指令助记符是________LD________。 31、变频器由_______主电路_______和控制电路组成。 32、变频器的输出端不允许接_______电容器_______，也不允许接电容式单相电动机。 33、数控系统所控制的对象是_________伺服驱动装置______________。 34、在数控机床中，机床直线运动的坐标轴X、Y、Z的正方向，规定为_____机床______坐 标系。 35、把直流电源中恒定的电压变换成可调直流电压的装置称为__________逆变器___________。 36、________保护接地__________适用于电源中性线不直接接地的电气设备。 37、ISO是 _________国际标准化组织___________的缩写。 38、操作晶体管特性图示仪时，应特别注意功耗电压的阶梯选择及____极性_____选择开关。 39、变频器故障跳闸后，欲使其恢复正常状态，应按___RESET_____键。 40、______电击________是最严重的触电事故。 41、_______两相触电________是最危险的触电形式。
、填空 1、职业道德是规范约束从来人员职业活动的行为准则。 2、职业道德首先要从爱岗敬业、忠于职守的职业行为规范开始。 3、有两个相同的电解电容器，外壳标有100卩F、300V,串联时 的电容量为50 卩F。 4、绝缘靴应放在櫥内，不应代替一般套鞋使用。 5、用晶体管图示仪观察二极管正向特性时，就将X轴作用开关置于集电极电压，丫轴作用开关置于集电极电流。 6、电气设备标牌上英文词汇“ control swith ”的中文意思是_控制开关。 7、变频器由主电路（包括整流器、中间直流环节、逆变器）和控制电路组成。 &变频器的运行操作键“ BEV中文的意思是反转。 9、变频器的功能预置必须在编程模式方式下进行。 10、555精密定时器是由端子分压网络、两个电压比较器、双稳 态多谐振荡器、放电晶体管和推挽输出级组成。 11、电力晶体管（GTR是一咱比极型大功率反压晶体管，GTR 在应用中应特别注意二次击穿问题。 12、缓冲电路也称为吸收，它是为避免器件过电流和在器件上产生 过高压以及为了避免电压、电流的峰值区同时出现而设置的电 13、GTR勺驱动电路一般分为恒流驱动和比例驱动两大类
14、开发无速度传感器的交流电动机控制技术，已成为国内传动界 非常关注的课题。 15、指导操作就是通过具体示范操作和现场技术指导训练，使学员的动手操作能力不断的提高，熟练掌握操作技能。 16、指导操作训练是培养和提高学业员独立操作技能的极为重要的方式和手段。 17、维修电工的理论培训一般采用课堂讲授的方法进行。 18、IS09000族标准中，IS010000 是支持性标准，是质量保证要求的实施指南。 19、定额时间是指生产工人在生产班内完成生产任务所需的直接和间接的全部工时消耗。 20、计算机集成制造系统（CIMS由管理信息、技术信息。制造自动化和质量管理四个系统组成。 二、选择 21、职业首先是社会主义（D的重要组成部分。 A、思想体系 B、精神体系 C、道德体系 D、社会体系 22、三相对称负载采用三角形连接，其线电流的大小为相电流的 （C） A、3 B、. 3 C、3/3 D、1/ 3 23、为了提高电气设备运行的可靠性，将变压器低压侧的中性点与接 地极紧密连接起来，称之为（D） A、保护接地 B、保护接零 C、工作接地 D、重复接地
维修电工技师试题（1） 一、填空题 1、肖特基二极管的开关时间短，故开关损耗远小于普通二极管。 2、二进制数1110 转换成十进制数是14。 3、示波器中水平扫描信号发生器产生的是锯齿波。 4、热继电器的热元件整定电流IFRN ＝0.95~1.05 IMN 5、在维修直流电机时，要对绕组间进行耐压试验，其试验电压采用的是交流电 6、步进电动机工作时，每输入一个脉冲信号，电动机就转过一个角度或前进一步。 7、大修结束，还要再次核对接线、检查无误，并对大修设备进行调试合格后，才能办理检修设备的移交手续。 8、在电气线路的维护检修中，一定要遵循电力开关设备的安全操作程序。 9、大修中必须注意检查接地电阻值，保证接地系统处于完好状态。 10、系统输出量对本系统产生反作用的信号称为反馈。 11、END 是可编程控制器的程序结束指令。 12、对变频器进行功能预置时，必须在编程模式下进行。 13、数字信号输入接口，可以使变频器根椐数控设备或PLC 输出的数字信号指令来进行工作。 14、肖特基二极管适用于电压不高，而又要求快速、高效的电路中。 15、为了提高电气设备运行的可靠性，将变压器低压侧中性点与接地极紧密地连接起来，这种接地方式叫做工作接地。 16、ISO10000 标准，是质量管理和质量体系要素指南。 17、在指导学员操作中，必须经常对学员加强 安全教育。 18、stepping，代表步进。 19、不可控的两端器件，它具有整流的作用，但无可控功能。 20、由运算放大器组成的积分器电路，在性能上像是低通滤波器。 21、逻辑代数表达式中，最简逻辑表达式是唯一的。 22、测量 1 欧姆以下的电阻应选用直流双臂电桥。 23、在选用组合开关启动、停止7KW 以下的电动机时，开关额定电流应等于 3 倍的电动机额定电流。 24、进行大修的设备，在管内重新穿线时，不允许导线有接头。 25、一般要求保护接地电阻值为 4 欧姆以下。 26、A/D 转换器是模数转换器。 27、CIMS 是计算机集成制造系统的缩写。 28、计算机由CPU、内存和输入输出设备组成。 29、可编程控制器输入指令时，可以使用编程器来写入程序，所依据的是梯形图和指令表。 30、在F20 系统中，PLC 的常开触点与母线连接的指令助记符是LD 。 31、变频器由主电路和控制电路组成。 32、变频器的输出端不允许接电容器，也不允许接电容式单相电动机。 33、数控系统所控制的对象是伺服驱动装置。 34、在数控机床中，机床直线运动的坐标轴X 、Y、Z 的正方向，规定为机床坐标系。 35、把直流电源中恒定的电压变换成可调直流电压的装置称为逆变器。 36、保护接地适用于电源中性线不直接接地的电气设备。 37、ISO 是国际标准化组织的缩写。 38、操作晶体管特性图示仪时，应特别注意功耗电压的阶梯选择及极性选择开关。 39、变频器故障跳闸后，欲使其恢复正常状态，应按 RESET 键。 40、电击是最严重的触电事故。 41、两相触电是最危险的触电形式。
维修电工国家职业资格二级 （技师）理论 一、单项选择题（第1～20题。请选择一个正确答案，将相应字母填入括号内。每题1 分，共20分。） 1．关于创新的论述，正确的是（）。 A、创新就是出新花样 B、创新就是独立自主 C、创新是企业进步的灵魂 D、创新不需要引进外国的新技术 2. 养成爱护企业设备的习惯，( )。 A、在企业经营困难时是很有必要的 B、对提高生产效率是有害的 C、对于效益好的企业是没有必要的 D、是体现职业道德和素质的一个重要方面 3. 下面不是利用电磁感应原理制成的设备是 ( )。 A、变压器 B、电动机 C、柴油机 D、发电机 4. 劳动安全卫生管理制度对未成年工给予了特殊的劳动保护，规定严禁一切企业招收未 满( )周岁的童工。 A、13 B、15 C、16 D、18 5. 数据选择器在( )信号的控制下，从多路数据中选择一路数据作为输出信号。 A、脉冲 B、地址 C、程序 D、时钟 6. 移位寄存器型计数器可分为环形计数器和( )计数器两种。 A、开环形 B、右环形 C、扭环形 D、左环形 7．三相桥式全控整流电路中1#晶闸管的触发脉冲与2#晶闸管的触发脉冲间隔( )。 A、30° B、60° C、90° D、120° 8．在FX2N系列PLC中，循环指令（FOX、NEXT）最多可以嵌套( )层。 A、3 B、5 C、8 D、16 9．PLC中BCD码变换指令的功能是将( )变换成BCD码。 A、二进制数 B、八进制数 C、十进制数 D、十六进制数 10．FX2N系列PLC中带进位循环右移指令的助记符是( )。
11．FX2N-2DA模拟量输出模块的内部结构包含D/A转换器、缓冲寄存器、( )。 A、AC/DC电源 B、扩展电缆 C、光电耦合器 D、A /D转换器 12. PLC模拟量输出模块使用时不需要设置的参数是（）。 A、输出模式选择 B、通道选择 C、转换速度 D、输出保持模式 13.直流可逆调速系统中对电动机容量大、快速性要求不高的场合宜选用( ) 电路。 A、磁场可逆 B、电枢可逆 C、变频可逆 D、单相可逆 14. 变频调速的基本控制方式有（）、恒电压和恒电流等控制方式。 A、恒功率因数 B、恒转速 C、恒转差率 D、恒压频比 15. 直接转矩控制系统的主要特点是：信号处理特别简单、（）、转矩作为被控量。 A、磁场定向采用定子磁链 B、磁场定向采用转子磁链 C、调速范围很大 D、输出转矩无脉动 16. 变频器的减速停车过程是先再生制动，后（）。 A、回馈制动 B、单相制动 C、直流制动 D、反接制动 17．交流伺服系统的性能指标可以从（）、定位精度、稳速精度、转矩波动、动态响应和运行稳定性等方面来衡量。 A、运行效率 B、转速误差 C、纹波系数 D、调速范围 18．交流伺服系统的常见故障有过载、超程、窜动、爬行、（）等。 A、堵转 B、振动 C、失压 D、漏电 19．在技能培训进行示范操作时应注意：放慢操作速度、分解演示、（）、重点演示、边演示边讲解、实物演示。 A、教具演示 B、动画演示 C、模型演示 D、重复演示 20．对使用中的电气设备，应定期测试其绝缘电阻和（），进行耐压试验。 A、工作电流 B、接地电阻 C、机械强度 D、电机转速 二、多项选择题（第21～30题。请选择两个及以上正确答案，将相应字母填入括号内。 每题错选或多选、少选均不得分，也不倒扣分。每题2分，共20分。） 21. 下面所描述的事情中属于工作认真负责的是( )。 A、领导说什么就做什么 B、下班前做好安全检查 C、上班前做好充分准备 D、工作中集中注意力
