如何检测自己的汽车空调
对于多数家用汽车来说，当‘A/C’开关被按下，空调系统启动后，人们会听到引擎舱传来轻微的一声‘哒’，这是电磁离合器吸合的声音，表明空调压缩机开始工作。”袁晓说，车主可通过这一细节判断上述环节是否正常。如果制冷剂严重不足，相关传感器识别后，压缩机可能不会运转，需要将车辆送到专业维修单位检测。
汽车空调制冷效果不佳，大小原因加起来至少有十种，但常见的也就三四种，车主可学会简单的自检知识，对故障进行初步判断，尽量做到心中有数，以免车辆被小病大治。车主打开风速调节开关，随着调节挡位的增大，测试出风口风速的变化情况，如果出风量较小且变化不明显，应考虑空调滤芯是否太脏以致影响出风量，更换空调滤芯便可解决。从实际检修情况来看，这类问题以及冷凝器表面粘有异物，是空调制冷效果不佳的重要原因，处理起来都不麻烦。
“密封圈老化、管路有破损，这些都会导致制冷剂泄漏，让专业的人员和设备查出泄漏位置并进行维修，这是关键，而不是简单地加注制冷剂，否则‘病根’没有被除掉。”袁晓表示，目前，规模较小的维修店通常使用简易的制冷剂加注设备，这些设备对空调系统的压力变化监测能力有限，车主应当选择拥有专业检修设备的维修方，有助于在加注制冷剂的同时，监测空调系统是否存在泄漏点。“另外，不论空调系统在哪个环节出了故障，维修完成后，车主都不要忘记让维修方检测蒸发器出风管温度，从而确保良好的制冷效果。”
中国离合器交易网整理
汽车空调检测与维修》练习题 一、填空题 1. 汽车空调系统按驱动方式可分独立式汽车空调系统和非独立式汽车空调系统。 2. 汽车空调系统主要由制冷装置、暖风装置、通风装置、控制装置和加湿装置、空气净化装置等部分组成。 3. 汽车空调工作过程中，在储液干燥器上的视液窗处观察制冷剂的流动情况。视液窗有透明、气泡、泡沫、油纹、和雾 状几种情况。 4. 汽车空调压缩机和电磁离合器的常见故障有：电磁离合器从动盘打滑、电磁线圈烧坏、排气阀破裂、压缩机卡死、泄漏、异响等。 5. 电磁离合器主要由前板、皮带盘（转子）及电磁线圈组成。 6. 冷凝器的结构形式很多，而在汽车空调制冷系统中，经常采用的有管带式、管翅式和平流式等类型。 7. 汽车空调制冷系统采用的蒸发器有管翅式、管带式和板翅式等几种。 8. 节流膨胀装置主要包括膨胀阀、节流管等。 9. 膨胀阀出现阻塞或节流作用失效的故障，会造成系统不制冷或制冷不足。常见的故障有膨胀及膨胀阀滤网堵塞（冰堵）、感温包安装位置松动移位等。 10. 膨胀阀根据平衡方式分为内平衡与外平衡两种，根据静止过热度调整（调弹簧预紧力）方式分为内调式与外调式两种，连接口又分为O形圈式与喇叭口式两种。 11. 膨胀阀的结构由两大部分组成，即感温受压部分和阀体部分。 12. 膨胀阀的主要作用是节流降压、调节流量、控制流量、防止“液击”和异常过热发生的控制功能等作用，是制冷系统中的重要部件。 13. 膨胀阀的常见故障是发生冰堵或脏堵、阀口关闭不严、滤网堵塞及感温包或动力头焊接处漏。 14. 节流管的主要故障是滤网堵塞，一旦发生堵塞，一般只能更换，而且同时还需更换积累器。 15、储液干燥罐上面一般有压力开关、制冷剂注入阀等元件。 16、制冷剂在冷凝器内是物质的放热过程。 17、制冷剂与冷冻机油必须具有溶解的能力。 18、汽车空调压缩机工作过程一般分为吸气、压缩、排气、膨胀。 19. 贮液干燥器主要由贮液器、干燥器、过滤器、视镜和安全装置这几部分构成。。 20. 常用的干燥剂有硅胶、活性氧化铝、硫酸钙、分子筛等。 21. 贮液干燥器的常见故障是滤网或部分滤网堵塞，从而使制冷剂流通不畅，造成制冷系统制冷不足或不制冷。 22. 高压管路上的低压开关安装在冷凝器与膨胀阀间的高压管路上或储液干燥器上，串联在电磁离合器电路中。 23. 高压压力开关的作用有两种，一种是自动切断电磁离合器的电路，使压缩机停转，另一种是接通冷却风扇高速档电路，自动提高风扇转速，以降低冷凝器温度和压力。 24. 三位压力开关一般安装在贮液干燥器上，感受制冷剂高压回路的压力信号， 25. 泄压阀安装在压缩机高压侧或贮液干燥器上。当制冷剂管路高压侧温度和压力异常升高时，常通过使易熔塞的易熔合金熔化让制冷剂释放的办法保护制冷系统不受损坏。 26. 用在汽车空调系统中的吸气压力调节器种类很多，如蒸发压力调节器(EPR)、导阀控制蒸发压力调节器(POEPR)、 吸气节流阀(STV) 、导阀控制阀(POASTV)和组合阀(VIR) 等。 27. 真空控制系统由单向阀、真空罐、真空动作器、电—真空转换器(真空电磁阀)组成。
汽车空调系统的检测与维修解决方 案
目录 一汽车空调技术简介 （一）汽车空调的过去与未来 (1) （二）汽车空调的特点 (2) （三）汽车空调的性能评价指标 (3) 第二章汽车空调的组成与原理 （一）汽车空调的工作原理 (4) （二）汽车空调主要功能 (4) （三）汽车空调的组成 (5) （四）汽车空调系统分类 (9) 第三章汽车空调的检修 （一）汽车空调检修的基本工具 (10) （二）汽车空调制冷系统检修的基本操作 (11) （三）制冷剂的补充 (15) （四）制冷系统内的空气排除 (15) 总结 (25) 参考文献 (26) 摘要：随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。人们在一贯追求汽车的安全性、可靠性的同时，如今也更加注重对舒适性的要求。因而，空调系统作为现代轿车基本配备，也就成为了必然。 近年来,环保和能源问题成为世界关注的焦点,也成为影响汽车业发展的关键因素,
各种替代能源动力车的出现,为汽车空调业提出了新的课题与挑战。 自本世纪20年代汽车空调诞生以来，伴随汽车空调系统的普及与发展，汽车空调的发展大体上经历了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也经历了由简单到复杂，再由复杂到简单的过程。作为汽车空调系统的电路控制方面也再不段的更新改进，同时，我国汽车空调的安装随着汽车业的发展以达到100%的普及性，空调已成为现代汽车的一向基本配备。给汽车空调的使用与维修问题带来新的挑战。论文最后以汽车空调故障检修的方法，对汽车空调系统的再深入探讨，以达到对汽车空调系统的了解，并运用在实际工作中 第一章汽车空调技术简介 一、汽车空调的过去与未来 汽车空调是指对汽车座厢内的空气质量进行调节的装置。不管车外天气状况如何变化，它都能把车内的湿度、温度、流速、洁度保持在驾驶人员感觉舒适的范围内。 最原始的汽车空调仅是开窗换气式。最早的汽车空调装置始于1927年，它仅由加热器、通风装置和空气过滤器三者组成，且只能对车室供暖。准确地讲，汽车空调的历史，应该从制冷技术应用在车上开始。20世纪30年代末期美国的几部公共汽车上装上了应用制冷技术的冷气装置。直到20世纪60年代，应用制冷技术的汽车空调才开始逐步地普及起来。以后，人们对汽车空调的兴趣逐年增加，汽车空调技术日趋完善，功能也越来越全面。它的发展大体上可以分为如下几个阶段：单一供暖空调装置阶段始于1927年，目前在寒冷的北欧，亚洲北部地区，汽车空调仍使用单一供暖系统。 单一供冷空调装置阶段始于1939年，美国帕克汽车公司率先在轿车装上机械制冷降温空调器。目前单一降温的汽车空调仍在热带、亚热带部分地区使用。
莱芜职业技术学院机械与汽车工程系 2016届毕业生毕业论文论文题目汽车空调系统的故障诊断与维修 专业汽车检测与维修技术 年级 1 3高职汽二班 学号201322040205 学生姓名李沛 联系方式 151******** 指导教师李传红 职称：副教授 完成日期：2016 年 4 月27 日
摘要 汽车空调作为空调技术在汽车上的应用，它能创造车室内环境的舒适性，保持车室内空气温度、湿度、流速、洁净度、噪声等在舒适的标准范围内，不仅有利于保护司乘人员的身心健康，提高其工作效率和生活质量，而且还对增加汽车行驶安全性具有积极作用。随着天气越来越热，汽车空调在行车过程中就显得愈发的重要，而汽车空调很容易出现故障，这往往令车主伤透脑筋。 本文主要阐述汽车空调系统的组成及结构原理、制冷系统、采暖系统，及汽车空调系统常见故障的诊断与维修。通过对本课题的调查研究,能更好的了解汽车空调系统,能更好的对汽车空调系统进行维护与保养。 关键词：汽车空调；制冷系统；采暖系统；故障诊断
目录 1 概述 (4) 1.1 汽车空调发展历程 (4) 1.2 汽车空调的功能 (4) 1.3 汽车空调的特点 (4) 1.4 汽车空调的分类 (5) 2 汽车空调系统的结构原理 (6) 2.1汽车空调系统的组成及功能 (6) 2.2汽车空调系统制冷系统 (6) 2.2.1制冷系统的组成 (6) 2.2.2制冷循环的工作过程 (6) 2.3采暖系统 (7) 3 汽车空调系统的维修与检测 (9) 3.1汽车空调系统最常见的故障 (9) 3.2系统不制冷或制冷不足的诊断与维修 (9) 3.2.1直接检测法 (9) 3.2.2仪表检测法 (10) 3.3异响的诊断与维修 (11) 3.3.1异响的故障现象及诊断过程 (11) 3.3.2异响的故障分析 (11) 3.4 利用短路试验方法判断系统控制电路工作状况 (12) 3.5大众帕萨特汽车空调故障排除案例 (12) 3.6汽车空调系统的维护与保养 (13) 4 结论与展望 (14) 5参考文献 (15) 6致谢 (16)
毕业设计（论文）题目：汽车空调制冷不良故障诊断与检修
摘要 随着汽车工业的发展和人们生活水平的提高，人们对汽车的舒适性、安全性的要求日益提高，汽车空调已由原来只给高档轿车配置，发展为被各型客车、货车、工程车和特殊用途车辆广泛采用的标准配置汽车空调的普及、发展和不断创新已成为汽车行业的一大亮点。 伴随汽车空调系统的普及与发展，汽车空调的发展大体上经历了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也经历了由简单到复杂，再由复杂到简单的过程。作为汽车空调系统的电路控制方面也再不段的更新改进。 本文从实际出发，全面、系统地阐述了空调系统的基本结构、工作原理、诊断维修方法。列举了大量的维修实例，详细地讲解了空调系统故障的现象、原因和排除方法。最后以故障检修深入探讨。 关键词：汽车空调发展检修
ABSTR ACT A l o n g w i t h a u t o m o b i l e i n d u s t r y d e v e l o p m e n t a n d p e o p l e l i v i n g s t a n d a r d e n h a n c e m e n t,t h e p e o p l e t o t h e a u t o m o b i l e c o mf o r t a b l e n e s s, t h e s e c u re re q u e s t e n h a n c e d a y b y d a y,t h e a u t o m o b i l e a i r c o n d i t i o n i n g b y o n l y t h e u p s c a l e p a s s e n g e r v e h i c l e d i s p o s i t i o n o r i g i n a l l y,d e v e l o p s f o r t h e s t a n d a r d d i s p o s i t i o n a u t o m o b i l e a i r c o n d i t i o n i n g p o p u l a r i z a t i o n, t h e d e v e l o p m e n t w h i c h b y e a c h p a s s e n g e r t r a i n,t h e f re i g h t v e h i c l e,t h e m a c h i n e s h o p t r u c k a n d t h e s p e c i a l u s e v e h i c l e s w i d e l y u s e s a n d i n n o v a t e s u n c e a s i n g l y a b i g l u m i n e s c e n t s p o t. A c c o m p a n y t h e p o p u l a r i z a t i o n a n d d e v e l o p m e n t o f a u t o m o b i l e a i r c o n d i t i o n i n g s y s t e m,a u t o a i r c o n d i t i o n i n g g e n e r a l l y p h a s e s t a g e.A i r c o n d i t i o n i n g c o n t ro l m e t h o d s o f a i r c o n d i t i o n i n g s y s t e m s f a i l u re p h e n o m e n a,c a u s e s,a n d t ro u b l e s h o o t i n g.L a s t t o t ro u b l e s h o o t i n g i n d e p t h. K e y w o r d s:d e v e l o p m e n t o f a u t o m o b i l e a i r c o n d i t i o n i n g re p a i r 目录
现象一：冷气输出不足 检查： 1、进气孔是否关闭； 2、冷凝器线圈与散热片是否清洁； 3、系统中致冷剂是否充足； 4、鼓风机电机是否工作正常； 5、鼓风机通道是否阻塞； 6、进气滤芯是否阻塞； 7、蒸发器是否阻塞。 判断： 1、如果高压表显示正常压力，而低压表显示高压，说明蒸发器压力调节器、热气旁通阀、进气节流阀故障或调； 2、如果排出空气温度较高，而压力表压力指示正常、或高，低压略有增加，则膨胀阀滤网阻塞； 3、如果高压表指示超过正常压力，低压表指示低于正常压务，而接收干燥器和管路结冰，则接收干燥器滤网阻塞； 4、如果高压表指示超过正常压力，系统中可能有过多的潮气。如果在观察窗口发现有气泡，说明系统中混入空气。 现象二：冷气断断续续 检查： 1、电路开磁、风机开关、风机电机是否有故障； 2、压缩机线圈和电磁阀是否开路或接地不良及连接是否松动；
13、压缩机连接装置是否松动； 4、仪表控制板真空管路； 5、蒸发器是否阻塞。 判断： 1、如果低压表指示过高或过低，而调节调温器又不起作用，则调温器故障； 2、如果低压表与高压表指示压力过低，则系统中有潮气，堵塞热气旁路阀或吸气节流阀。 1现象三：无冷气 检查： 1、压缩机驱动皮带是否松动或断裂； 2、保险丝； 3、保险丝连接导线； 4、连接导线是否断开； 5、压缩机偶合线圈与电磁阀； 6、调温器电气触头是否正常，温度感应元件是否有故障； 7、风机； 8、点火开关和继电器； 9、压缩机是否冻结； 10、冷媒管路是否泄漏； 12、压缩机油封是否有泄漏。 判断：
1、如果加热器中有热水，蒸发器放出热气，则加热器阀不工作。 2、在发动机处于任一转速时，高低压表的读数只有轻微的变化，则压缩机舌型阀故障。 现象四：系统有噪音 检查： 1、排气窗叶片是否松动； 2、压缩机驱动皮带是否松动、磨损； 3、压缩机安装螺栓是否松动； 14、仔细听压缩机是否有杂音； 5、压缩机连线和电磁阀。 判断： 1、压缩机线圈和电磁阀故障； 12、压缩机液位太低； 3、风扇式风机故障； 4、若系统中潮气太多，则膨胀阀有噪音； 5、若高压则伺服阀关闭，压缩机会产生敲击噪音。

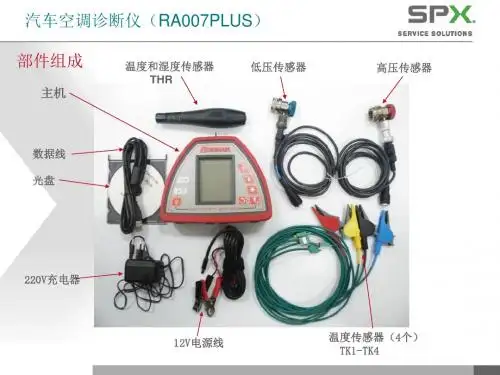

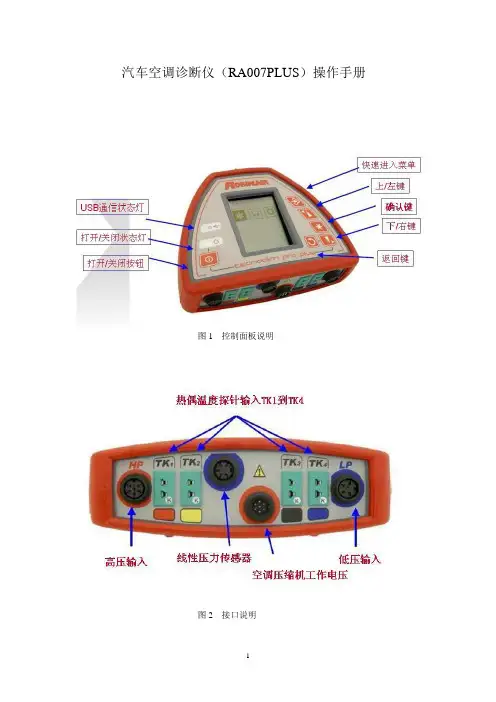

压力表检查汽车空调 系统
空调维修：压力表检查汽车空调系统 压力表检查汽车空调制冷系统故障，一般分压缩机停止和运转两种状态。 在压缩机停止运转10h以上后，压缩机的高、低压侧应为同一数值，如果高、低表所显示的数值不相等，说明系统内部有堵塞，应对膨胀阀、贮液筒及管路部分进行检查。 当压缩机处于运转状态时，将发动机转速控制在1500／min 左右 ，启动空调使压缩机工作，一般情况下，低压侧压力约为150～250kPa，高压侧压力约为1400～1600kPa。如果压力表指示与正常值不符，则可按照如下方法进行故障诊断。 1．高、低压表的指示同时比正常值低。这可能是因为制冷剂不足，检查时，可发现高压管微热，低压管微冷，但温差不大，从视镜中可以观察到每隔1～2s就有气泡出现。这时应先检查有无泄漏点，补漏后再补足制冷剂。 2．低压表比正常值低很多。这时，视镜内可见模糊雾流，高、低压管无温差，冷气不冷，说明制冷剂严重泄漏。 3．低压表指示接近零，高压表指示比正常值低。这时，空调系统常表现为出风不冷、膨胀阀前后的管路上结霜。其原因，一方面可能是膨胀阀结霜堵塞，使得制冷剂在系统中无法循环，此时应反复抽真空，重新添加制冷剂；另一方面可能是膨胀阀感温包损坏，造成膨胀阀未开启，此时应检查感温包。 4．高、低压表指示都过低。这可能是压缩机的内部故障，如阀板垫、阀片损坏，需要更换压缩机。
5．高、低压表都比正常要高。压缩机吸气管表面温度比正常情况下低，出现潮湿冰冷现象（俗称出汗）。由于膨胀阀开度过大，蒸发器内制冷剂“供过于求”，影响蒸发，相应的吸热量减少，造成空调凉度不够。此时，如果膨胀阀开度可以调节，应将开度调小；如不可调，则更换膨胀阀。 6．高、低压两侧的压力均过高。这表明制冷剂过多，两手分别触模压缩机进气管和排气管，而且高压侧有烫手感，低压侧能看到冰霜，空调系统压缩机关掉电源停止运行后，其余部分继续工作时，在超过45s以后，视液镜内仍然清晰无气泡流过，可以断定制冷剂过多，应排出多余的制冷剂。 7．低压表指示过高，高压表指示稍高。这可能是冷凝器冷却不足，如果用冷水对冷凝器进行冷却，压力表压力变为正常，则可断定是冷凝器冷却不足。如果有这种故障，则在刚开空调时，制冷效果好，工作时间长了，制冷效果较差。如果冷凝器的散热片阻塞、发动机水温过高、冷凝器风量不够，则有可能是冷凝器的风扇或风扇皮带出现问题。 8．低压表指示为零或负压，高压表指示正常或偏高。冷风时而欠凉，时而正常，这种现象说明制冷系统中有水分或干燥剂吸湿能力达到饱和，水分进入制冷循环系统，在膨胀阀小孔处冻结，溶化后恢复正常状态，此时应更换干燥瓶或反复抽真空以排除系统内水分。 9．低压表指示较低，高压表指示过高。这种现象一般是制冷系统堵塞，堵塞经常在制冷系统有通道截面较小的位置发生，易于堵塞的部件绝大部分处于制冷系统的高压侧，例如干燥过滤器、膨胀阀滤网等，而且堵塞现象一般是由制冷剂所含有的水分、尘埃等脏物造成的，堵塞部位经常有结霜现象。找到堵
《汽车空调检测与维修》练习题 一、填空题 1.汽车空调系统按驱动方式可分独立式汽车空调系统和非独立式汽车空调系统。 2.汽车空调系统主要由制冷装置、暖风装置、通风装置、控制装置和加湿装置、空气净化装置等部分组成。 3.汽车空调工作过程中，在储液干燥器上的视液窗处观察制冷剂的流动情况。视液窗有透明、气泡、 泡沫、油纹、和雾状几种情况。 4.汽车空调压缩机和电磁离合器的常见故障有：电磁离合器从动盘打滑、电磁线圈烧坏、排气阀破裂、压缩机卡死、泄漏、异响等。 5.电磁离合器主要由前板、皮带盘（转子）及电磁线圈组成。 6.冷凝器的结构形式很多，而在汽车空调制冷系统中，经常采用的有管带式、管翅式和平流式等类型。 7.汽车空调制冷系统采用的蒸发器有管翅式、管带式和板翅式等几种。 8.节流膨胀装置主要包括膨胀阀、节流管等。 9.膨胀阀出现阻塞或节流作用失效的故障，会造成系统不制冷或制冷不足。常见的故障有膨胀及膨胀阀滤网堵塞（冰堵）、感温包安装位置松动移位等。 10.膨胀阀根据平衡方式分为内平衡与外平衡两种，根据静止过热度调整（调弹簧预紧力）方式分为内调式与外调式两种，连接口又分为O形圈式与喇叭口式两种。 11.膨胀阀的结构由两大部分组成，即感温受压部分和阀体部分。 12.膨胀阀的主要作用是节流降压、调节流量、控制流量、防止“液击”和异常过热发生的控制功能等作用，是制冷系统中的重要部件。 13.膨胀阀的常见故障是发生冰堵或脏堵、阀口关闭不严、滤网堵塞及感温包或动力头焊接处漏。 14.节流管的主要故障是滤网堵塞，一旦发生堵塞，一般只能更换，而且同时还需更换积累器。 15、储液干燥罐上面一般有压力开关、制冷剂注入阀等元件。 16、制冷剂在冷凝器内是物质的放热过程。 17、制冷剂与冷冻机油必须具有溶解的能力。 18、汽车空调压缩机工作过程一般分为吸气、压缩、排气、膨胀。 19.贮液干燥器主要由贮液器、干燥器、过滤器、视镜和安全装置这几部分构成。。 20.常用的干燥剂有硅胶、活性氧化铝、硫酸钙、分子筛等。 21.贮液干燥器的常见故障是滤网或部分滤网堵塞，从而使制冷剂流通不畅，造成制冷系统制冷不足或不制冷。 22.高压管路上的低压开关安装在冷凝器与膨胀阀间的高压管路上或储液干燥器上，串联在电磁离合器电路中。 23.高压压力开关的作用有两种，一种是自动切断电磁离合器的电路，使压缩机停转，另一种是接通冷却风扇高速档电路，自动提高风扇转速，以降低冷凝器温度和压力。
汽车空调故障诊断与排除方法 感官诊断法 1 汽车空调系统的组成 汽车空调系统主要由制冷、暖气、通风、净化和控制五大子系统组成。其中制冷系统主要由压缩机、冷凝器、干燥储液器（简称干燥瓶）、膨胀阀、蒸发器和高、低管等组成。如图-1所示。 图-1 制冷系统组成 2 汽车空调制冷系统的工作原理 汽车空调的制冷原理简单地说就是一个物体由气态经过放热冷凝变为液态、又由液态经过吸热蒸发变为气态的循环过程，包括压缩、冷凝、膨胀和蒸发四个过程，也即：制冷压缩机由发动机带动旋转，将制冷剂蒸气从蒸发器内吸入并被压缩高压高温的气体，然后通过高压软管送入冷凝器；冷凝器依靠散热风扇和车辆行驶时的“迎头风”进行散热冷却，将制冷剂蒸气放热冷凝变为中温高压的液态制冷剂；液态制冷剂在高压下（经干燥瓶的作用）被压向膨胀阀；由于膨胀阀的作用，使液态制冷剂经过限量降压后进入蒸发器，由于蒸发器体积变大而压力下降，液态制冷剂吸热蒸发变成低温低压的气态制冷剂，从而使流经蒸发器外表的空气变冷（制冷），然后由鼓风机将冷空气送入车厢，使车厢内的温度降低；吸热后的气态制冷剂又被压缩机吸入，开始下一轮循环。如图-2所示。 3 感官诊断法在汽车空调故障诊断中的应用

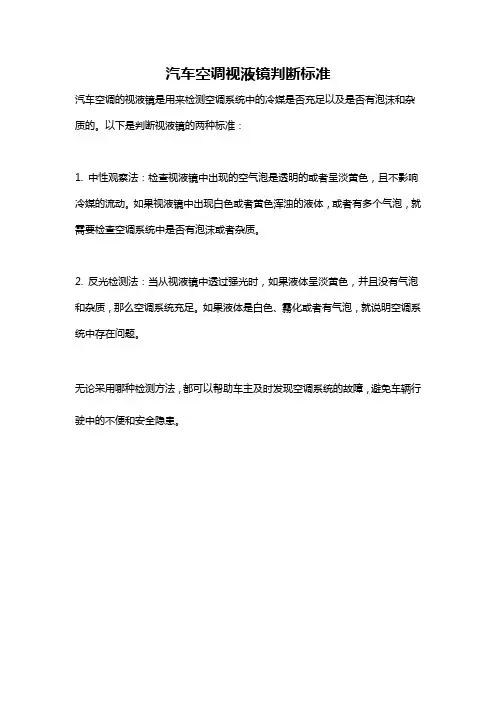

在汽车空调维修过程中，维修人员可以借助眼、耳、鼻、身等感觉器官所产生的视觉、听觉、嗅觉、触觉（冷热感和振动感）和维修经验来诊断汽车空调制冷系统的常见故障。 图-2 制冷循环过程 3.1 看——用眼视察制冷系统运转时有无异常 3.1.1 看视液镜内制冷剂的流动状态 起动发动机，并将转速稳定在1500～1700r／min，打开A/C开关，让制冷系统运行 5-10min。擦干净视液镜的玻璃，把调温键置于Max的最大制冷位置，使鼓风机和冷凝器散热风机最高速运转。这时可以通过视液镜中观察到如下几种情况。如图-3所示。 (1)视液窗内有气泡或泡沫,可视为制冷剂不足。 (2)向冷凝器上溅水, 若视液窗内无气泡出现, 可视为制冷剂过多。 (3)视液窗内污浊有油花,则表明润滑油过多。
汽车空调系统检测的新方法 在今年美国的汽车空调协会（MACS）全球大会上，针对汽车空调系统出现的常见故障，专家们提出并演示了一些新的故障排除方法，这些方法充分反映了汽车空调技术领域的最新发展成果。本文将详细介绍在过去的一年里，汽车空调系统故障诊断与维修技术所取得的显著进步。 在每年的汽车空调协会全球大会上，人们都会提出大量的与汽车空调系统有关的问题，其中很多问题与往年所提的问题大同小异，但专家们在大会期间针对这些问题所提出的解决方案，都会不同程度地出现一些变化，这些变化有时还是富有戏剧性的。出现这样的变化，并不是因为出现了什么新的理论，而是由于空调维修技术的发展变化引起的。虽然汽车空调出现的问题基本上都是因为系统冷却不佳导致的，但由于与空调有关的技术一直在不断地发生着变化，使得以前行之有效的排除故障的方法可能过时了。 检测空调制冷剂泄漏，就是一个典型的例子。尽管检测设备越来越先进，但人们还得努力在部件布置非常紧凑的区域寻找可能发生的细微泄漏，因为即使是细微的制冷剂泄漏，也可能会导致空调系统工作性能的显著下降。 汽车空调系统对制冷剂的需求量变得越来越小了。以前汽车空调系统普遍需要加注3镑（1镑约合0.454千克）的制冷剂，而对于今天的单蒸发器空调系统来说，只需要加注13～14盎司（1盎司约合0.0283千克）的制冷剂。即使是双蒸发器的空调系统，对制冷剂的需求量也在不断减小，已经从4～4.5镑下降至2.5镑。由于对制冷剂需求量的减少，添加制冷剂出现错误的几率大大下降，目前只有约10％左右。 对制冷剂需求量的减少，这就降低了出现错误的几率，与此同等重要的还有制冷剂添加的整个过程。以前可以为空调系统提供4～6盎司额外制冷剂的接收器干燥机越来越少，甚至在某些情况下人们已经不再使用它。现在使用的接收器干燥机仅仅是一种直径很小的管子，该管子附加在冷凝器的一侧，在管子里边装有干燥剂袋，而不是以前那种额外的制冷剂。虽然节流管系低压侧有一个储能器，但并不具有储液能力。
项目1 认识汽车空调系统总成 一、判断题 1、在旋转叶片式压缩机结构中，前后都有一个活塞。（×） 2、压缩机作用就是将液态制冷剂转变为气态的制冷剂。（×） 3、冷凝器是将压缩机排出的高压过热制冷剂蒸气，通过它放出热量后，凝结成液体或 过冷液体的换热设备。（√） 4、蒸发器能实现了对空气的降温、除湿功能。（√） 5、热力膨胀阀安装在冷凝器的入口。（×） 6、H型膨胀阀是一种外平衡膨胀阀，其通道象字母H，出口直接于蒸发器出口直接相 连。（√） 7、低压管道位于限流装置的出口与压缩机的入口之间，输送低压和低温的制冷剂， 触摸这段管道是很热的。（×） 8、车内及车外温度传感器为负温度系数热敏电阻传感器。（√） 一、选择题 9、以下哪个不是曲轴连杆式压缩机的工作过程。（ C ） A压缩 B排气 C点火 D吸气 10、以下哪个不是斜盘式压缩机结构。（D） A摆盘 B活塞 C阀板 D活塞环 11、甲说：进入冷凝器部件里的是气态制冷剂，出来的是液态制冷剂。乙说：进入 冷凝器部件里的是液态制冷剂，出来的是气态制冷剂。哪个正确（A） A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确 4、甲说：膨胀阀是高压与低压的分界点。乙说：节流阀是高压与低压的分界点。哪个正确（C） A甲说正确 B乙说正确 C甲乙都正确 D甲乙都不正确 5、在变排量节流管系统中，节流管主要作用是。（B） A减速 B节流 C增速 D增压 6、以下哪个不是汽车上的温度传感器。（D） A车外空气温度传感器 B车内温度传感器 C蒸发器温度传感器 D光照传感 器等。 二、问答题
1．压力控制阀的工作原理？ 控制阀与低压侧（压缩机吸气侧），高压侧（压缩机排出侧）、压缩机摇板箱相通，控制阀内波纹管在制冷系统负荷增大时（压力增大），收缩，关闭摇板箱与高压侧通道，打开低压侧与摇板箱通道，摇板箱压力降低，活塞背面压力减小，斜盘角度增加，活塞行程增加，排量增加。制冷负荷减小时，情况与此相反，摇板箱与高压侧通道打开，与低压侧通道关闭，排量减小。 2．变排量压缩机相对于定排量压缩机有什么特点？ 发动机运行更平稳 功耗损失（高速和低负荷）减小 压缩机进排气压力波动减小 出风口温度变化平稳 3.冷凝器功能有哪些？ 冷凝器是把来自压缩机高温高压过热气体通过管壁和散热片将其中的热量传递给冷凝器外的空气，从而使气态制冷剂冷凝成中温高压的液体，使其通过节流元件（如膨胀阀或节流管）吸收大量热量而汽化。 4.制冷剂在冷凝器中的状态变化是怎样的？ 冷凝器中制冷剂的放热过程有三个阶段，即：降压过热、冷凝、过冷。 进入冷凝器的制冷剂是高压过热气体，首先是降温至冷凝压力下的饱和温度，制冷剂仍为气态，然后，在冷凝压力下，因放出热量而逐渐变成液体，此过程温度保持不便。最后，继续放出热量，液态制冷剂温度下降，成为过冷液体。 5. 制冷剂在蒸发其中的状态变化是怎样的？ 在VDTXV系统中，制冷剂在蒸发器中的工作过程分为两个截断： 第一个阶段：是液态制冷剂吸热后沸腾气化成为饱和气体，这一阶段是潜热变化温度，压力基本不便。 第二阶段：是制冷剂继续吸热，温度升高，成为过热气体，是显热变化，制冷剂升高的程度就是过热度。蒸发器口要有一定的过热度的目的是要保证压缩机吸入的一定是气态制冷剂，使压缩机内部会产生液击现象。对于采用膨胀阀（VDTXV），蒸发器的过热度是由膨胀阀控制的。 对于采用节流管的系统（VDOT），使靠蒸发器后的收集干燥器来保证压缩机吸入的一定是气态制冷剂
论汽车空调不制冷故障诊断与排除 汽车空调产生不制冷的故障现象,大多是制冷系统所引起的,我们在维修过程中除了要求维修工要有一个好的诊断思维和方法以外,对故障进行全面的分析,分析储故障可能的原因,先从外围找故障,然后有里及外的进行检查,在维修时要做到认真,细致方可彻底完全地排除故障。 汽车空调系统中出现的故障,不能片面的下结论故障的原因,本文通过收集大量的资料和参考书,通过平常实习中的实例进行总结,最后得出结论。 关键词:制冷原理不制冷检修维修注意事项维护保养 汽车空调系统是实现对车内空气进行制冷,加热,换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境,降低驾驶员的疲劳强度,提高行车安全。空调装置已成为衡量汽车功能是否齐全的标志之。 一汽车空调制冷系统概述 (一)汽车空调制冷系统基本的组成
汽车空调制冷系统主要由压缩机、冷凝器、储液器、膨胀阀、蒸发器、风机及管路与控制部 件等组成。 (二)制冷系统工作原理 工作原理是压缩机将气体的制冷剂提高压力(同时温度也提高),目的是使制冷剂比较容易液化放热。高压的气体制冷剂进入冷凝器,冷凝器风扇使空气通过冷凝器的缝隙,带走制冷剂放出的热量并使其液化。液化后的制冷剂进入储液干燥罐,滤掉其中的杂质、水分,同时存储适量的液态的制冷剂以备制冷负荷发生变化时制冷剂不会断流,从储液干燥罐出来的制冷剂流至膨胀阀,从膨胀阀中的节流孔喷出形成雾状制冷剂,雾状的制冷剂进入蒸发器,由于制冷剂的压力急剧下降,便很快蒸发气化,吸收热量,蒸发器外部的风扇使空气不断通过蒸发器的缝隙,其温度下降,使车内温度降低,蒸发器出来的气态制冷剂再进入压缩机重复上述过程。这种循环系统中的膨胀阀可以根据制冷负荷的大小调节制冷剂的流量。二汽车空调系统不制冷的检查方法 (一)感观检查法 1、压缩机运转状态的检查 (1)传动带是否断裂或松弛。 (2)压缩机内部是否有噪声。 (3)压缩机离合器是否打滑。
汽车空调故障诊断实例 模块1、北京现代伊兰特空调间歇性工作 1）车辆信息：伊兰特1.6GLS，AT，行驶里程为4000km。 2）故障现象：一辆新车行使4000km，车主反映空调工作一段时间自动停止，再打开开关不能工作，只有重新启动才能工作，一会又停止。 4）分析总结：水温传感器设定故障码的条件是：水温低于-40度水温高于120度开路，断路。因为该车没有达到水温传感器故障判定的条件,无故障码。有许多故障从表象上看不出来，很容易被忽视，解决故障时分析数据流相当重要。（此案例来源于北京现代烟台4S店，潘多忠） 3）诊断维修：接车后试车果然如驾驶员所说，首先用仪器检查，未发现故障码，由于是新车，怀疑是线束连接器有虚接，检查所有连接器正常，线路也没有问题。拿下空调继电器测量，电源线正常，接地线是控制线，由发动机ECM控制（注：ECM就是电控单元ECU，美国通用等美洲车系把电控单元叫着ECM）。连接仪器检查空调开关信号输入情况，显示正常，用同型号的其他正常车的ECM实验故障依旧，这时突然想起，是否是由于发动机的故障而引起EMC进入保护模式。再次连接诊断仪器查看发动机数据流，未发现异常，重新启动发动机，打开空调看发动机数据流，偶然看到发动机水温上升很快，当温度达到102度时空调停止工作，再开关空调都不工作，空调停止工作后水温会缓慢下降，熄火后再启动发动机开空调，压缩机又工作，一会温度上升又停止。原来是水温高造成的，拆下节温器发现节温器开度过小，更换节温器后一切正常。由于现在车辆都加注防冻液在此温度不会开锅，再加上北京现代的水温表指示偏低，所以从表象上未发现水温高。为什么重新启动后又能工作呢？经查资料得知，发动机启动后EMC会以每4秒0.6度上升直到实测温度为止，所以重新启动后，空调可正常工作，到实测温度后温度偏高又进入保护模式。更换节温器后，水温正常，试车运行，空调始终正常，故障排除。 模块2、北京现代伊兰特悦动空调效果差故障分析 1）车辆信息：一辆2009年产北京现代伊兰特悦动1.6L轿车，行驶里程4500km。2）故障现象：据用户反映，该车空调效果很差，出风口吹出的几乎是热风。3）检查分析：这是一辆新车，配置了全自动空调系统。起动车辆后，按下空调
目录 1 引言 (2) 2汽车空调的原理与组成 (5) 2.1汽车空调的工作原理 (5) 2.2 汽车空调的组成 (7) 3汽车空调的检修 (16) 3.1汽车空调检修的基本工具 (16) 3.2 汽车空调制冷系统检修的基本操作 (17) 3.2.1制冷系统工作压力的检测 (17) 3.2.2从制冷系统放出制冷剂具体方法 (18) 3.2.3制冷剂充注程序 (18) 3.3制冷剂缺少的故障及加注 (21) 3.3.1制冷剂缺少的故障现象 (21) 3.3.2制冷剂的加注 (22) 3.4 冷冻油缺少造成的故障及加注 (23) 3.4.1冷冻油缺少造成的故障现象 (23) 3.4.2冷冻油的加注 (23) 3.5压缩机故障现象及检修 (24) 3.5.1压缩机故障现象 (24) 3.5.2压缩机检修 (25) 3.6膨胀阀的故障现象及修理 (26) 3.6.1 膨胀阀的故障现象 (26) 3.6.2 膨胀阀修理 (26) 3.7 冷凝器的故障现象及检修 (27) 3.7.1冷凝器的故障现象 (27) 3.7.2冷凝器的检修 (27) 3.8 汽车空调的维护与保养 (28) 3.8.1汽车空调系统的日常保养 (28) 3.8.2汽车空调系统的定期保养 (28) 4空调故障分析与排除及维修案例 (30) 4.1空调制冷系统常见故障的分析与排除 (30) 4.1.1 制冷剂泄漏 (30)
4.1.2 制冷系统严重堵塞 (30) 4.1.3 压缩机部件损坏 (30) 4.2空调故障检修实例 (31) 4.2.1 高压管被油污及脏污堵塞 (31) 4.2.2 温控开关失效 (31) 4.2.3 高压开关工作不良 (32) 4.2.4空调系统制冷效果不良 (33) 4.2.5空调不制冷且离合器反复结合 (34) 结论 .......................................................................................... 错误!未定义书签。致 .............................................................................................. 错误!未定义书签。参考文献....................................................................................... 错误!未定义书签。

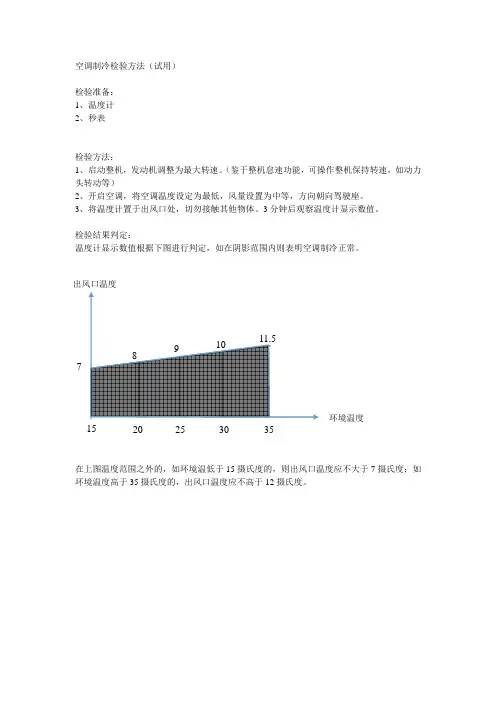

在没有必备诊断仪器的情况下，若何对空调的故障做初步诊断呢? 1、在搜检凹凸压管温度之前要将空调要设置到最年夜制冷，风量最年夜，直吹的地位，空气内循环，A/C开关打开。出风口的温度，据经验值年夜约在5摄氏度摆布为正常。 2、支起引擎盖确认电子扇同时运转，压缩机也在运转。如未运转，则松开高压管的庇护盖，找一个尖锐的工具轻轻按压高压排气顶针，看是否有强劲的冷媒溢出，若有则证实空调的故障在电路系统。如没有冷媒强劲地溢出，请仔细查看空调管的各接头是否有油渍，若有则证实是空调系统存在泄漏点，这种维修可能很废时刻，也很可能维修了一处，又会有其他处泄漏，这是不成避免的。请车主对维修泄漏予以充实的懂得。最后记住将庇护盖拧好。 3、用手触摸高压管和低压管，仔细感受他们的温度。在制冷系统工作正常的情况下，高压管的正常温度年夜约在50至60摄氏度之间，也就是用手可以牢牢攥住30秒种摆布，时刻再长就保持不住了。低压管的温度年夜约在5至6摄氏度之间，也就是用手能感受到冰手。 1、手所感受到的空调凹凸压管的温度正好合适正常情况，可是车内就是感受不凉。必定的是空调的制冷不存在标题。标题可能在于：空调的温度调节系统。搜检热气开关节制拉线是否脱落、搜检热气水阀是否在封闭的地位。如可以用手触摸水阀的前后，正常的情况应当是接近策动机一侧温度高，接近车体一重庆长安汽车报价侧温度低。如不正确，则调剂热气开关至封闭状态，如不能有用地截止冷却水的进进则需要更换热气开关。 2、触摸空调管，高压管很热甚至烫手，当然低压管也不会凉。这种情况下，可能会浮现压缩机频仍通断的现象。尤其是在策动机高转速的情况下压缩机根柢不吸合。切忌不能长时刻的高速运转策动机，否则会很危险。查看冷凝器和水箱及其之间是否被污物堵塞。若有，断根失落污物即可。如确实无污物堵塞，则查看冷媒不雅视察窗，看冷媒是否过多.现象是能看到液体运动，但看不到任何气泡，则证实冷媒的加注量过多了，需要从头做一次标准的抽暇加注。 重视：对于高压管过热的现象，还要查看空调压缩机的下方是否有油渍，若有则证实压缩机的限压阀已经被高压破损，需要更换压缩机。 3、触摸空调管，高压管温度低，而低压管温度高。此种情况下，是压缩机不能有用的使冷媒进行循环，可能需要更换压缩机。 4、若是启动空调制冷系统后，两个电子扇同时运转。但就是空调泵不吸则很可能是汽车电脑烧穿了，可以修理。
湖南机电职业技术学院 毕业论文（设计） 汽车空调系统常见故障的诊断与维修 作者姓名吴可 所属系部汽车工程系 指导教师王纪婵 专业班级汽电0903班 论文提交日期2012年05月29
目录 摘要 (3) 第一章序言 (4) 1.1汽车空调在现代汽车行业的发展现状 (4) 1.2汽车空调维修的重要意义 (5) 第二章别克汽车空调系统故障检测与维修的目的与现实意义 (5) 2.1 别克汽车空调系统故障检测与维修的目的 (5) 2.2 别克汽车空调系统故障检测与维修的现实意义 (5) 第三章空调故障案例 (6) 3.1故障现象 (6) 3.2 该空调系统的构造特点 (6) 第四章空调系统的结构和工作原理 (7) 4.1空调系统的结构分类及功用 (7) 4.2 空调系统的工作原理 (9) 第五章空调系统的故障分析 (10) 5.1 完全没有冷气供给 (10) 5.2 供给冷气量不足 (11) 5.3供给冷气不连续 (11) 5.4 系统噪音过大 (12) 第六章别克GL8空调系统不制冷的检测与维修 (12) 6.1 别克GL8空调系统不制冷的检测 (12) 6.2 别克GL8空调系统不制冷的维修 (13) 第七章总结 (13) 致谢 (13) 参考文献 (14)
摘要 汽车空调具有一点的特殊性，在对汽车空调系统进行检修时要注意操作方式，本文以汽车空调常规检查、故障诊断及维修为载体，重点讲述了汽车空调系统的结构、原理、使用、维护与保养、检测与故障诊断等内容。 本文通过对别克GL8空调系统不制冷这个案例的分析，让我对汽车空调系统的构造、功用以及工作原理有了更深一步的了解和掌握，为今后从事汽车维修行业奠定了一个小小的基础。 关键词：别克空调系统压缩机自动控制 Abstract Automotive air conditioning with some particularity in overhaul of automotive air conditioning system should note operation modes, based on automobile air conditioner routine examination, failure diagnosis and maintenance as the carrier, focused on the automobile air-conditioning system structure, principle, using and maintenance, test and fault diagnosis, etc. This article through to buick GL8 air conditioning system is not refrigeration the case analysis, let I to automotive air conditioning system structure, function and working principle a deeper understanding and control for the future in auto maintenance industries laid a small base. Keywords：Buick air conditioning system compressor automatic control
X应用职业技术学院毕业论文 教务处制
摘要 汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。空调装置已成为衡量汽车功能是否齐全的标志之一。 汽车空调的作用已是众所周知。汽车空调装置已不再是豪华奢侈的象征，不仅轿车、客车上采用空调，货车、工程车上也纷纷安装空调装置。人们对空调的需求越来越迫切，对汽车空调质量的要求也越来越高。 伴随汽车空调的普及与发展，汽车空调的发展大体上历经了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也历经了由简单到复杂，在由复杂到简单的过程，作为汽车空调系统的电路控制方面也在不断更新改进。 关键词:汽车空调，故障诊断，维修，注意事项
Abstract Automotive air conditioning system is to realize the air inside the car of refrigeration, heating, ventilation and air purification device. It can provide comfortable driving environment for train personnel, reduce the driver's fatigue strength, improve the driving safety. Air conditioning unit has become one of measure whether the auto functions complete logo. The effect of automobile air conditioning is well known. Automotive air conditioning device is no longer a symbol of luxury, not only the air conditioning is used on cars, buses, trucks, engineering are installing air-conditioning equipment in the car. People increasingly urgent demand for air conditioning, automotive air conditioning is becoming more and more high quality requirements. Along with the development and popularization of automobile air conditioning, automotive air conditioner generally went through five stages of development: a single heating stage, a single air conditioning stage, integration of changes in temperature, automatic control, computer control phase. The control method of air conditioning also experienced from simple to complex, in the process, from complex to simple as automotive air conditioning system control circuits are also constantly updated to improve. Keywords:automobile air conditioning, fault diagnosis, maintenance and matters needing attention
