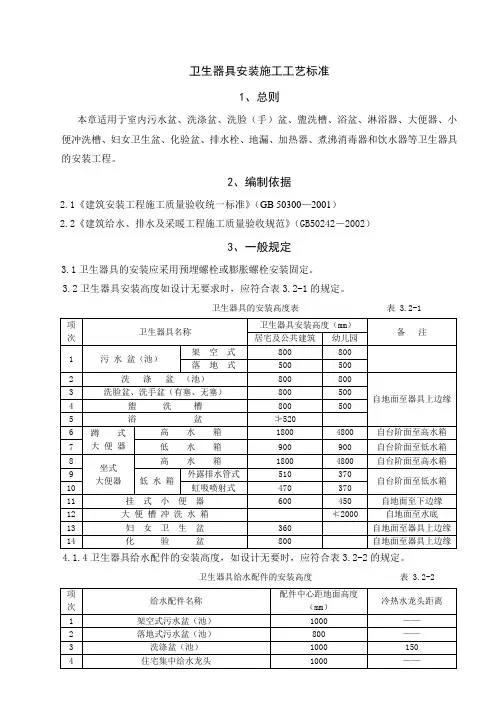

卫生器具安装施工工艺标准
1、总则
本章适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装工程。
2、编制依据
2.1《建筑安装工程施工质量验收统一标准》（GB 50300—2001）
2.2《建筑给水、排水及采暖工程施工质量验收规范》（GB50242－2002）
3、一般规定
3.1卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
3.2卫生器具安装高度如设计无要求时，应符合表3.2-1的规定。
卫生器具的安装高度表表 3.2-1
4.1.4卫生器具给水配件的安装高度，如设计无要时，应符合表3.2-2的规定。
卫生器具给水配件的安装高度表 3.2-2
注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
4.施工准备
4.1技术准备
（1）认真审阅图纸资料，卫生器具的规格型号必须符合设计要求，并持有出厂合格证。
（2）明确提出施工的范围和质量标准，并据此定出合理可行的施工周期。
（3）操作人员必须了解所施工卫生器具的性能、技术要求。
4.2.材料要求
（1）进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余。
（2）材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。
（3）不合格的材料，严禁运至现场。
4. 3.主要机具
（1）主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等。
（2）主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具（螺丝刀）等。
（3）其他：水平尺、角尺、钢卷尺、划规、线坠等。
4.4作业条件
（1）根据设计要求和土建确定的基准线，确定好卫生器具的标高。
（2）所有与卫生器具连接的管道水压、灌水试验试验完毕，并已办好隐蔽、预检手续。
（3）浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。
（4）其他卫生器具安装应待室内装修基本完成后再进行安装。
（5）蹲式大便器就在其台阶砌筑前安装，坐式大便器应在其台阶砌筑后安装。
4.5施工组织及人员准备
（1）拟定技术上先进、经济上合理的施工方法和技术组织措施。
（2）认真进行技术经济比较，选用最优方案。
（3）认真贯彻执行施工质量验收规范和施工工艺标准。
（4）采用有效的劳动组织，运用科学方法，合理安装人员。
5、材料质量要求
5.1进入现场的卫生器具、配件必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场时做检查验收，并经监理工程师核查确认。
5.2所有卫生器具、配件进场时应圣品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
5.3主要器具和设备必须有完整的安装使用说明书。
5.4在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
5.5卫生器具给水配件必须具有中文质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收，并经监理工程师核查确认。
5.6应对进场器具的给水配件品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
5.7卫生器具给水配件必须有完整的安装使用说明书
6、卫生器具安装
6.1工艺流程
6.2操作工艺
6.2.1小便器安装
（1）小便器上水管一般要求暗装，用自闭冲洗阀或红外线感应器与小便器连接。
（2）自闭冲洗阀或红外线感应出水口中心应对小便器进出口中心。
（3）配管前应在墙面上划出小便器安装中心线，根据设计高度确定位置，划出十字线，按小便器中心线打眼、契入铁膨胀或塑料膨胀螺栓。
（4）用铁膨胀木或螺钉加尼龙热圈轻轻将小便器拧靠在墙上，不得偏斜、离斜。
（5）小便器排水接口为承插口时，应用油腻子封闭。
6.2.2大便器安装
（1）大便器安装前，应检查大便器排水口与原已安装的道排水口尺寸是否符合。
（2）坐式大便器安装前应用水泥砂浆找平，大便器接口填料应采用油腻子，并用带尼龙垫圈的木螺丝固定于预埋的木砖上。
（3）高位水箱安装应以大便器进口为准，找出中心线并划线，用带尼龙垫圈的木螺丝固定于预埋的木砖上。水箱拉链一般宜位于使用方向右侧。
（4）蹲式大便器四周在打混凝土地面前，应抹一圈厚度为3.5mm麻刀灰，两侧砖挤牢固。
（5）蹲式大便器水封上下口与大便器或管道连接处均应填塞油麻两圈，外部用油腻子或纸盘白灰填实密封。
（6）安装完毕，应作好保护。
6.2.3洗脸盆（洗涤盆）安装
（1）根据洗脸盆中心及洗脸盆安装高度划出十字线，将支架用带钢垫圈的木螺丝固定于预埋的木砖上。（2）安装多组洗脸盆时，所有洗脸盆应在同一水平线上。
（3）洗脸盘与排水栓连接处应用浸油石棉橡胶板密封。
（4）洗涤盘下有地漏时，排水短管的下端，应距地漏不小于100mm。
6.2.4浴盆（淋浴盘）安装
（1）浴盆应平稳地安装在地面上，并具有0.005的坡度，坡向排水栓。
（2）溢流管与排水栓应采用Φ50管，并设有水封，与排水管道接通。
（3）热水管道如暗配时，应将管道敷设保温层后埋入墙内。
（4）淋浴器管道明装时，冷热水管间距一般为180mm，管外表面距离墙面不小于20mm。
6.2.5地漏安装
（1）核对地面标高，按地面水平线采用0.02的坡度，再低5~10mm为地漏表面标高。
（2）地漏安装后，用1?2水泥砂浆将其固定。
（3）地漏安装在磁砖地面时，地漏应设在某一炔磁砖中心,图 6.2.5-1。
地漏在磁砖中心
图6.2.5-1
6.3、质量标准
6.3.1一般规定
（1）卫生器具必须完好无损。
检验方法：观察检查。
（2）支、托架要平整、牢固、砂浆饱满，但不要突出墙面，与卫生器具接触要紧密。
检验方法：用手拉动和观察检查。
（3）卫生器具和钢铁支、托架的铁锈、污垢要清除干净，油漆的颜色和光泽要均匀、光滑、无漏涂现象。
检验方法：观察检查
6.3.2主控项目
（1）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏，地漏水封高度不得小于50mm。
（2）卫生器具交工前应满水和通水试验。
检验方法：满水后各连接件不渗不漏，通水试验给、排水龙头畅通。
6.3.3一般项目
（1）卫生器具安装的允许偏差应符合表6.3.3-1的规定。
卫生器具安装的允许偏差和检验方法表 6.3.3-1
（2）有饰面的浴盆，应留有通向浴盆排水口的检修门。
（3）小便槽冲洗管，应采用镀锌钢管或硬质塑料管。冲洗孔应斜向下方安装，冲洗水流同墙面成45°角。镀锌钢管钻孔后应进行二次镀锌。
检验方法：观察检查。
（4）卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平直。
检验方法：观察和手扳检查。
7、卫生器具给水配件安装
7.1工艺流程
卫生器具稳装
7.2操作工艺
（1）延时自闭冲洗阀的安装：冲洗阀的中心高度为1100mm，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母由胶圈卸下，分别套在冲洗管直管段上，将弯管的下端插入胶皮碗内40~50mm，用喉箍卡牢。再交上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。
（2）浴盆给水配件安装：
1）水嘴安装：先将冷、热水预留管口用短管找平、找正。如暗装管道进墙较深者，应先量出短管尺寸，套好短管，使冷、热水嘴安完后距墙一致。将水嘴拧紧找正，除净外露麻丝。
2）混合水嘴安装：将冷、热水管口找平、打正。把混合水嘴转向对丝抹铅油，缠麻丝，带好护口盘，用自制扳手（俗称钥匙）插入转向对丝内，分别拧入冷、热水预留管口。校好尺寸，找平、找正。命名护口盘紧贴墙面。然后手将混合水嘴对正转向对丝，加垫后拧紧锁母找平、找正。用扳手拧至松紧适度。
3）脸盆水嘴安装：先将水嘴根母、锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套上热眼圈，带上根母后左手按信水嘴，右手用自制八字死扳将锁母紧至松紧适度。
7.3质量标准
7.3.1一般规定
镀铬零件必须完好。连接口必须严密，无渗漏现象。
