RN1型户内高压限流熔断器

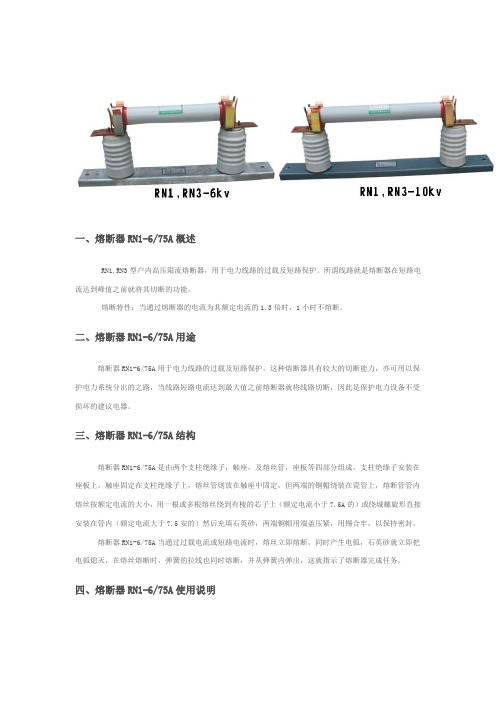

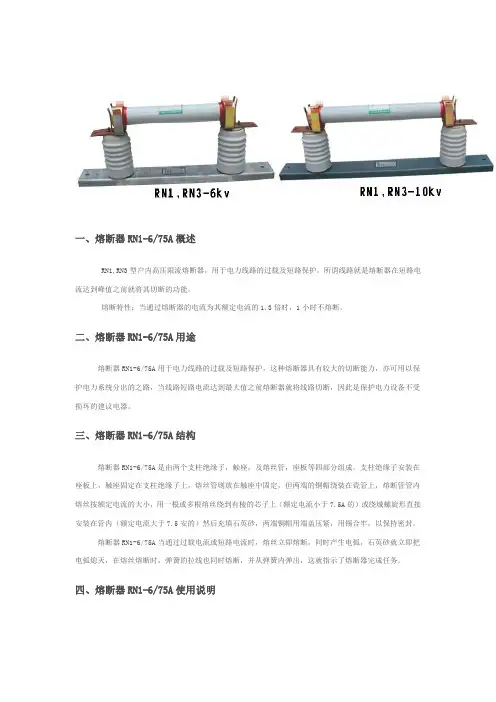

RN1型户内高压限流熔断器 RN1型户内充石英砂熔断器
RN2型户内高压限流熔断器
RN3-3KV系列户内高压限流熔断器
RN4系列户内高压限流熔断器
RN2、RN4系列产品适用于交流50Hz，额定电压为（3～35 )kV的户内配电系统中，
RN5,RN6型户内高压限流熔断器
XRNT-24KV-50A-125A高压限流熔断器
XRNT-35KV高压限流式熔断器
400 31.5 580 40 630 50 800 63
XRNP6-24KV高压限流熔断器
O型油浸式高压限流熔断器
RW12-12系列 户外高压跌落式熔断器 产 品 使 用 说 明 书 河南亚丰电瓷电器有限公司
1主要用途及适用范围 熔断器是一种当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。跌落式熔断器是动作后载熔件自动跌落，形成端口的熔断器。RW、HRW、PRWG及HPRWG系列跌落式熔断器适用于交流50HZ系统电压10KV~35KV的电力系统中，用于输电线路和电力变压器的短路和过负荷保护。 2使用环境 2.1环境温度：-40℃~+40℃； 2.2相对湿度：日平均值不大于95%，月平均值不大于90%； 2.3海拔高度不超过34m/s； 2.5安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。 3产品型号和名称 □□□□□□□□ 额定电流：A 其它标志：F-带有负荷开断装置 B-带有避雷器 额定电压：KV 设计序号 保护对象：T-保护变压器用M-保护电动机用 C-保护电容器用P-保护电压互感器用 安装场所：N-户内W-户外 产品名称：R-瓷绝缘熔断器 HR-复合绝缘熔断器 结构特征：X-限流式 P-喷射式 例：HRW11-12/100 12KV系统用11型户外交流高压复合绝缘跌落式熔断器，额定电流为100A 4产品结构及原理 跌落式熔断器主要由绝缘支架和熔丝管两部分组成，绝缘支架两端安装静触头，熔丝管两端安装动触头，熔丝管由内层的消弧管和外层的酚醛纸管（或环氧玻璃布管）组成。带负荷开断装置跌落式熔断器增加弹性辅助触头及灭弧室罩，用以分、合负载电流。 跌落式熔断器在正常运行时，熔丝管借助熔丝张紧，形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，在管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭，熔丝熔断后，下部动触头失去张力而下翻，锁紧机构释放熔丝管，熔丝管跌落，形成明显的开断位置。 带复合开端装置跌落式熔断器需要开断负荷时，绝缘杆拉开动触头，此时辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩中消逝能量，同时灭护罩产生气体，在电流过零时，将电弧熄灭。 5技术参数
熔断器与断路器分类知识原理与作用 （上传时间：2008-4-22 点击：37） 熔断器其实就是一种短路保护器，广泛用于配电系统喝控制系统，主要进行短路保护或严重过载保护。 熔断器一种简单而有效的保护电器。在电路中主要起短路保护作用。 熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。 常用的熔断器 （1）插入式熔断器如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。 图1 插入式熔断器 1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座 （2）螺旋式熔断器如图2所示。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。 图2 螺旋式熔断器 1-底座 2-熔体 3-瓷帽 （3）封闭式熔断器封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。 图3 无填料密闭管式熔断器 1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片
图4 有填料封闭管式熔断器 1-瓷底座 2-弹簧片 3-管体 4-绝缘手柄 5-熔体 （4）快速熔断器它主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V 形深槽的变截面熔体。 5）自复熔断器采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态， 从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其 优点是不必更换熔体，能重复使用。 工作时，熔断器串连在被保护的电路中。当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。另外还有断路器,俗称"空气开关",也是一种短路保护器,当过流时,它会自动跳闸,起到保护作用;熔断器、断路器都是保护电器。但它们不是一样.断路器是总称，它分为两种——框架式断路器和塑料外壳式断路器。框架式断路器俗称 万能断路器；塑料外壳式断路器俗称空气开头。他们具有短路和过载保护，可重复使用。寿命一般在几千次到几万次。熔断器是靠熔体熔化保护线路的一种电器，不可重复使用。保护以后需要更换熔体。 熔断器与断路器的区别: 他们相同点是都能实现短路保护，熔断器的原理是利用电流流经导体会使导体发热，达到导体的熔点后导体融化所以断开电路保护用电器和线路不被烧坏。它是热量的一个累积，所以也可以实现过载保护。一旦熔体烧毁就要更换熔体。 断路器也可以实现线路的短路和过载保护，不过原理不一样，它是通过电流底磁效应（电磁脱扣器）实现断路保护，通过电流的热效应实现过载保护（不是熔断，多不用更换器件）。具体到实际中，当电路中的用电负荷长时间接近于所用熔断器的负荷时，熔断器会逐渐加热，直至熔断。像上面说的，熔断器的熔断是电流和时间共同作用的结果起到对线路进行保护的作用，它是一次性的。而断路器是电路中的电流突然加大，超过断路器的负荷时，会自动断开，它是对电路一个瞬间电流加大的保护，例如当漏电很大时，或短路时，或瞬间电流很大时的保护。当查明原因，可以合闸继续使用。正如上面所说，熔断器的熔断是电流和时间共同作用的结果，而断路器，只要电流一过其设定值就会跳闸，时间作用几乎可以不用考虑。断路器是现在低压配电常用的元件。也有一部分地方适合用熔断器， 熔断器具有“反时限”保护特性，即当故障电流较小时，熔断器熔断的时间较长，当故障电流较大时，熔断器熔断的时间较短；熔断器的保护是一条曲线，对应每一个超过额定电流1.5倍的故障电流，均有一个熔断时间，因而熔断器是一个兼有若干个过流，又兼有若干个速断的保护元件。而空气开关大多只能设定速断值，即便是进口的先进空开，也只能设定几个“点”，对这几个点设定保护定值，不能作到全曲线，即每个点的保护。需要保护特性好的场合就不能替代。 熔断器一般灭弧能力较强，所带设备一般不需要校验动、热稳定性。而空气开关所带设备不但应校验动、热稳定性，就是空气开关本身也应进行动、热稳定性校验。（注：应该的事不一定能作到，家用等场合一般短路电流较小，人们大多省了此步，但这也是个别地方短路后烧空开的因素之一）
目 录 一、熔断器的基本功能 (1) 二、熔断器的工作原理 (1) 三、小型熔断器的发展历史 (2) 1、小型熔断器的四代产品 (2) 2、车用熔断器(Automotive) (4) 3、工业熔断器(Industrial) (4) 四、小型熔断器的认证 (4) 1、小型熔断器的主要应用领域 (5) 2、过电流保护的多种产品 (5) 五、小型熔断器的发展趋势 (6) 六、小型熔断器的环保要求 (6)
小型熔断器的基本知识 作者：郑索平 全国熔断器标准化技术委员会委员 一、熔断器的基本功能 熔断器串联在电子电路中，一般要求其电阻要小（功耗要小），当电路正常工作时，它只相当于一根导线，能够长时间稳定的导通电路；由于电源或外部干扰而发生电流波动时，呀也应能承受一定范围的过载；只有当电路中出现较大的过载电流(故障或短路)时，熔断器才会动作，通过断开电流来保护电路的安全。 在熔断器分断电路的过程中,由于电路电压的存在,在熔体断开的间隙会发生电弧,高质量的熔断器应该尽可能地避免这种飞弧;在熔断器分断电路后,又应该能耐受加在两端的电路电压。熔断器作为一个安全元件必须同时具备电性能和安全性两方面的基本功能。 二、熔断器的工作原理 熔断器通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射、对流、传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热速度时，这些热量就会在熔体上逐步积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点时就会使它液化或汽化，从而断开电流，对电路和人身起到安全保护的作用。 由于某种原因, 电路中电流变得过高 (高于电路中某一元件在一定时间内所能承受的电流)时, 熔体就会熔化或部份汽化, 从而切断电流. 在切断电流的过程中, 通常会形成电弧, 产生几千度的高温, 持续很短时间, 被高温熔化的金属微粒向周围喷射. 熔断器总熔断时间(动作时间)是预飞弧时间和飞弧时间之和. 预飞弧时间(熔化时间): 从电流大到足够使熔丝熔化的起始瞬时到电弧开始形成的瞬间所间隔的时间, 熔丝可达很高的温度, 预飞弧时间占了大部份的比率;在预飞弧时间里所产生的高温, 不应对周围元件造成损害。
高压熔断器检验规程 1.范围 本标准规定了公司高压熔断器检验的检验项目及要求、注意事项等内容。 本标准适用于公司高压熔断器检验。 2.设备和工具 示波器，电源装置 3.参照依据 GB/T 191-2008 包装储运图示标志 GB 763-1990 交流高压电器在长期工作时的发热 GB/T 772-2005 高压绝缘子瓷件技术条件 GB/T 5273-1985 高压电器、变压器及套管的接线端子 GB/T 15166.1-1994 交流高压熔断器术语 GB 311.1-1997 高压输变电设备的绝缘配合 4.检验项目及要求 检验前应填写好“高压熔断器检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。 4.1 外观检查 4.1.1 开箱检查 4.1.1.1 检验包装箱应完好无损无损坏，丢失，变形现象； 4.1.1.2 包装箱内应附有产品合格证，装箱单和安全使用数明书； 4.1.1.3 包装箱内物品的名称，数量，型号应与包装箱一致； 4.1.1.3 是否有按用户要求提供的熔管，触头，熔丝等备品，随同产品发运。 4.1.2 外壳检查 4.1.2.1 检查产品表面磨砂均匀，无污点、无裂纹、无变形； 4.1.2.2 检查产品铭牌是否完好； 4.1.2.3 检查产品铭牌上的制造厂铭牌及厂称，产品型号名称，额定电压（kV），额定电流（A）,额定短路开断电流（kA），额定合分负荷电流（A）（仅对负荷熔断器），制造日期及出厂编号是否符合合同要求. 4.1.2.4 检查熔断器接触弹簧弹性是否良好。 4.1.2.5 熔管转动轴制造是否灵活，熔管角度是否达到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

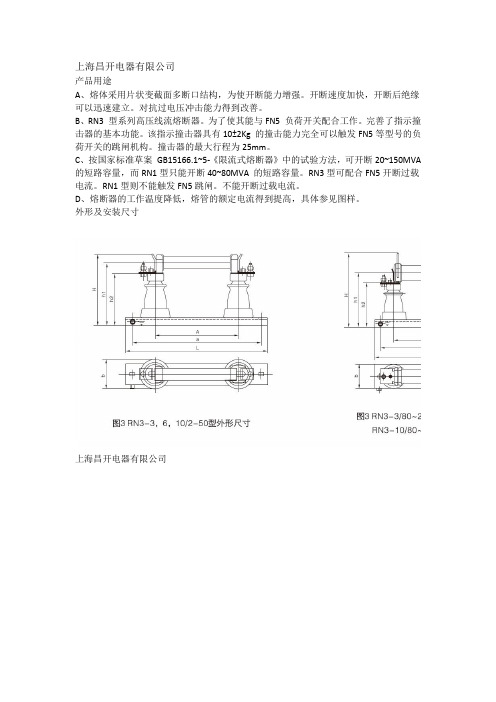

RN3系列户内高压限流熔断器 RN3-10/0.5A、RN3-10/1A、RN3-10/2A、RN3-10/3A、RN3-10/5A、RN3-10/7.5A、RN3-10/10A、RN3-10/15A、RN3-10/20A、RN3-10/30A、RN3-10/50A、RN3-10/75A、RN3-10/100A、RN3-10/150A、RN3-10/200A、RN3-6/0.5A、RN3-6/1A、RN3-6/2A、RN3-6/3A、RN3-6/5A、RN3-6/7.5A、RN3-6/10A、RN3-6/15A、RN3-6/20A、RN3-6/30A、RN3-6/50A、RN3-6/75A、RN3-6/100A、RN3-6/150A、RN3-6/200A户内高压限流熔断器 XRNT系列高压熔断器 一、用途 S型变压器保护用高分断能力高压限流熔断器适用于交流50HZ，额定电压3.6~40.5KV，额定电流至200A的电力系统中，作为变压器及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准以及德国DIN标准。 二、型号含义 三、结构特点 1、分断能力高，开断电流可达63KV。 2、功耗小、升温低。 3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。 4、安-秒特性误差小于±10%。 5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。 6、规格标准化。 7、有较大的限流作用。 8、产品性能符合GB15166.2国家标准及IEC60282-1国际标准。 9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
交流高压限流熔断器浅析 摘要：主要介绍了交流高压限流熔断器的基本结构，基本原理，高压限流熔断器的分类，高压熔断器选用所要考虑的因素以及安装与维护等。 关键词：熔断器灭弧限流降容 高压限流熔断器是电气设备的主要保护元件之一，它串联在电路中使用。保护对象有变压器，电动机，电压互感器，电容器及电力线路等。当电路中通过短路电流或过负荷电流时，利用熔体产生的热量使它自身熔断，切断电路，以达到保护的目的。它开断的短路电流大并能非常显著地遏制其幅值，尤其是它具有速断功能。但如果使用不当，将会导致误动或不动，丧失其优异的保护特性。为了尽可能地满足被保护电气设备的各项要求，因此对高压熔断器的基本知识必需有所了解。 （一）高压限流熔断器的基本结构： 各种保护用的高压限流熔断器其外形结构基本相同，一般由熔管，熔体固定柱，熔体，灭弧材料，触发器，金属端盖等组成。其中熔体、熔管和灭弧介质（石英砂）对限流熔断器来说最为关键，它的撞击机构（触发器）一般有两种：弹簧式和火药式。高压熔断器的基本结构如图（1）所示。 图（1）高压熔断器的基本结构 （二）高压限流熔断器的基本原理 不管高压限流熔断器保护对象是什么，其工作原理都是一样的：人为地在电路中设置一个最薄弱的发热元件，称作熔体或熔丝。一般来讲，高压限流熔断器常选用银做为熔体，银的熔点电和导热性比较好，而且不易氧化。当短路电流或过负荷电流通过熔体时，银熔体发热熔化，进而气化。由于金属蒸气的电导率远比固态与液态金属的电导率低，使熔体的电阻突然增大，电路中的电流突然减小，将在熔体两端产生很高的电压，导致间隙击穿，出现电弧，在电弧的作用下产生大量的气体，形成强烈的去游离作用，使电弧熄灭或电弧与周围有利于灭弧的固体介质紧密接触强行冷却而熄灭。一般高压限流熔断器的灭弧材料用的是石英砂，这是由于石
关于电力熔断器的知识普及学习 电力熔断器是熔断器（fuse）的其中一种，是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。 熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。 目录 1、电力熔断器的简介 2、电力熔断器的分类 3、电力熔断器的原理 4、电力熔断器结构特性 5、电力熔断器的优缺点 6、电力熔断器的威可特性质 = 电力熔断器的简介： 电力熔断器是一种过电流保护器。熔断器主要由熔体和熔管以及外加填料等部分组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。 电力熔断器的分类： 电力熔断器是保险丝（熔断器）的一部分，他们可分为半导体保护熔断器，直流熔断器，特殊熔断器，通用型熔断器以及熔断器式隔离开关。 电力熔断器的原理： 当大电流流过熔断器时，是靠其中的熔断件在大电流下发热融化而开断回路的。由于熔断件熔断的速度非常快，其金属变成气体蒸发的瞬间，体积大幅度增加，在熔断器管内就像一个小炸弹爆炸一样，这种力作用在熔断器的管壁和上下堵头上，如果强度不够，将发生管壁破裂的情况。 电力熔断器的结构特性： 电力熔断器的结构与熔断器的结构大致相同。它主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。

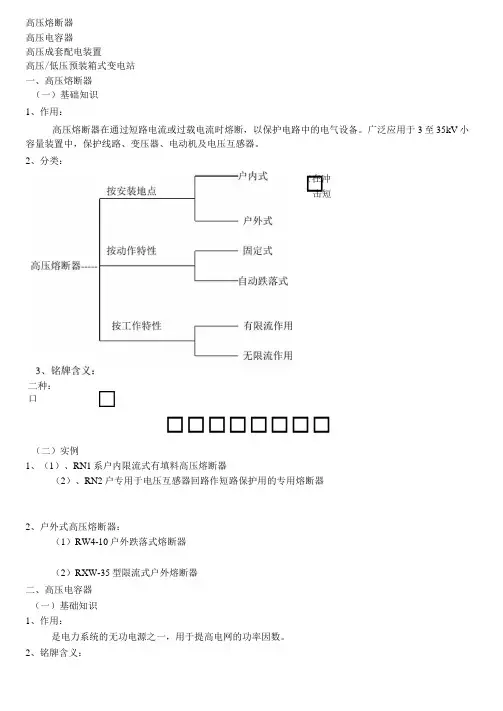

4.3高压熔断器（2版草稿，伍赛虎原创，欢迎继续批评指正） 高压熔断器是利用过载或短路电流将熔体熔断后，再依靠灭弧介质熄灭电弧以开断电路的电器。高压熔断器的主要功能是短路时对电路中的设备进行保护，有时也可做过负荷保护，通常由熔体、熔管、灭弧介质、触点、支柱绝缘子和底座组成。常用的熔体为铜、银的丝或片。常用的灭弧介质有空气、钢纸和 石英砂等。 熔断器按使用场合分为户内型和户外型两种 户外式高压熔断器以跌开式熔断器为主，主要型号有RW10-10，RW11F-10，RW11F-35等，广泛适用于3-35KV，额定电流1-200A的场合，可以做线路或变压器的过载和短路保护。一般采用杆上安装，其工作原理是当熔体通过过负荷或者短路电流时，熔丝迅速熔断，形成电弧，纤维质消弧管由于电弧燃烧而分解出大量气体，使管内压力巨增，形成强烈的纵向吹弧。熔丝熔断后，熔管的上触头因失去张力而下翻，使锁紧机构释放熔管，在熔管自重及触头弹力的作用下，熔管跌开，造成明显的断点。户外式高压熔 断器的外形见图 户内型高压熔断器以RN系列为主。其型号意义见图 高压熔断器XRN□-12(□□L*J)，额定电压(kV)12，额定电流(A)6.3、10、16、20、25、31.5、40、50、 63、71、75、80、100、125 1、分断能力高：额定开断电流为31.5kA-50kA 2、功率损耗小：有较低的温升，当熔断器工作于全封闭绝缘子装置中间，该特点更为显著。 3、电弧电压低：在分断过程中电弧电压较低。 4、特性曲线误差小：时间—电流特性曲线误差小于±10%。 5、规格标准化：产品额定参数符合国际电工委员会IEC标准R10、R20系列。 6、可配撞击器，与熔体并联的撞击器，能在电弧刚刚开始的千分之几秒时间内动作，并以足够的能量给出信号，使其它电器动作，或提供连锁。符合德国DIN标准的熔断器撞击器输出能量为3～5焦 耳。 7、有很大的限流作用，这样在选择被保护元件导体时，只需按限制电流数值而不按全部短路电流 数值设计，可节省导电材料及其它材料用量。 户内高压限流式熔断器可以作为变压器、电动机、电压互感器以及其它电力设备过载与短路保护用，也可与负荷开关、真空接触器配合使用，在此给出XRNT3-12以及XRNP1-12采用支柱绝缘子安装的典型 示意图， 表
保险丝的基本知识 作者：来源：时间：2009-07-22 保险丝的基本知识 何谓保险丝其作用是什么？ 保险丝也被称为熔断器，IEC127标准将它定义为“熔断体（fuse-link)”。它是一种安装在电路中，保证电路安全运行的电器元件。保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。 最早的保险丝于一百多年前由爱迪生发明，由于当时的工业技术不发达白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的。 保险丝的工作原理是怎样的？ 我们都知道，当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。 一当制作保险丝的材料及其形状确定了，其电阻R就相对确定了（若不考虑它的电阻温度系数）。当电流流过它时，它就会发热，随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度，保险丝的构造与其安装的状况确定了热量耗散的速度，若产生热量的速度小于热量耗散的速度时，保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时，在相当长的时间它也不会熔断。若产生热量的速度大于热量耗散的速度时，那么产生的热量就会越来越多。又因为它有一定比热及质量，其热量的增加就表现在温度的升高上，当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原 理。
高压熔断器的应用和原理 是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。 用途主要用于高压输电线路、电压变压器、电压互感器等电器设备的过载和短路保护。 工程原理其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。工程原理其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。 型式的选择 在3～66kV的电站和变电所常用的高压熔断器有两大类：一
类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显。常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW系列型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。户外瓷套式限流熔断器RW 10- 35/0.5~50-2000MV A 型中RW10-35/0.5~1-2000MV A为保护35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。 2.2按工作电压选择 (1)一般条件： U e≥Uwe 式中：
保险丝基础知识整理 目录 1 定义 2 介绍 2.1 外形 2.2 标志 2.3 工作原理 2.4 作用 3 构成 3.1 基本组成 3.2 灭弧装置 3.3 熔断装置 4 分类及特性 4.1 分类 4.2 特性 5 保险丝管的安全标准及标志 6 影响保险丝寿命的因素及评估保险丝寿命 6.1 影响保险丝寿命的因素 6.2 保险丝老化后对使用的影响 6.3 保险丝寿命的测试评估 7保险丝选型 7.1 保险丝适用的电路 7.2 保险丝管使用中的一些注意事项 7.3 保险丝管的选用 1定义 当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了保险丝，那么保险
丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。 2介绍 2.1外形 ⑴、条丝状。早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关、插座。 ⑵、片状（裸片状）。比旧式丝状方便使用。 ⑶、玻璃管状。有几种不同尺寸，常见于电子产品。6.3 x 32 mm （直径x 长度）、 5 x 20 mm ⑷、陶瓷管状。有几种不同形状及尺寸，可避免玻璃爆裂。 ⑸、塑胶片状带金属片状接脚：汽车保险丝。 ⑹、表面接着元件（SMD）型。 ⑺、圆柱体状，插件式：直接焊接于电路板上，用于产品内部。 2.2标志 标志大多数保险丝的标记在身上或端盖与标记，指示其评级。但是“芯片类型”保险丝功能很少或没有标记，使识别非常困难。 保险丝可能出现类似的显著不同的特性，确定了它们的标记。保险丝标记通常会传达以下信息： 安培的保险丝的额定 电压等级的保险丝 时间- 电流特性，即速度保险丝 批准由国家和国际标准机构 制造商/ 产品编号/系列 中断能力 2.3工作原理 当电流流过导体时，因导体存在一定的电阻，所以导体将会发热。且发热量遵循着这个公式：Q=0.24I2RT；其中Q是发热量，0.24是一个常数，I是流过导体的电流，R是导体的电阻，T是电流流过导体的时间；依此公式我们不难看出保险丝的简单的工作原理了。
断路器 中文名称：断路器 英文名称：circuit-breaker;circuit breaker 定义1： 能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。 定义2： 用以切断或关合高压电路中工作电流或故障电流的电器。 断路器 断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。 分类 按操作方式分：有电动操作、储能操作和手动操作。
按结构分：有万能式和塑壳式。 按使用类别分：有选择型和非选择型。 按灭弧介质分：有油浸式、真空式和空气式。 按动作速度分：有快速型和普通型。 按极数分：有单极、二极、三极和四极等。 按安装方式分：有插入式、固定式和抽屉式等。 高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等 内部附件 辅助触头 与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架
HRW12-12/200A 高压跌落熔断器技术条件 XXXX有限公司
设计文件名称技术条件 XXXX 有限公司 产品型号、名称HRW12-12/200A高压跌落熔断器 共7页第1页1 主题内容及适用范围： 本技术条件规定了HRW12-12/200A高压跌落熔断器的适用条件、额定值、设计与结构、型式试验和出厂试验等方面的要求。 本技术条件适用于额定电压12kV，额定频率为50Hz的户外交流高压跌落式熔断器。 本技术条件符合IEC标准“IEC出版物282-2高压熔断器第二部分：喷射式及类似熔断器”的有关规定。 2 引用标准： GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》 GB/T15166.3-2008《交流高压熔断器喷射式熔断器》 GB/T15166.4-1994《交流高压熔断器通用试验方法》 GB772-87《高压绝缘子瓷件技术条件》 GB3309-89《高压开关设备常温下的机械试验》 GB/T 16927.1-1997 高电压试验技术第1部分：一般试验要求 DL/T640-1997《户外交流高压跌落式熔断器及熔断件订货技术条件》 3 正常使用条件： 3.1 大气条件：周围空气温度：-40℃~40℃ 相对湿度：日平均值不大于95%，月平均值不大于90%。周围空气应不受腐蚀性气体、水蒸气等明显污染。风速不超过35m/s。 3.2 海拔高度：不大于1000m 3.3 使用场地：无经常的剧烈震动。 4 额定值： 4.1 额定电压：12kV 4.2 额定电流：200A
设计文件名称技术条件 产品型号、名称HRW12-12/200A高压跌落熔断器 共7 页第2页4.3 额定频率：50Hz 4.4 额定开断电流：12kA 4.5 机械寿命（CO）：≧200 4.6 额定绝缘水平： 表1 额定电压（kV）额定冲击耐受电压（kV）额定1min工频耐受电压（kV） 对地、相间断口间 干试湿试 对地、相间断口间对地、相间断口间 12 75 85 42 49 30 36 5 设计结构与技术要求： 5.1主要结构 HRW12-12型户外交流高压熔断器由复合绝缘子、上、下静触头、熔管、熔体、固定支架组成，上静触头、下静触头、固定支架安装在复合绝缘子上，熔体装在熔管内，熔管由产气材料和绝缘套管组成，熔管与上静触头、下静触头连接并可摘下。 5.2 温升 熔断器除熔体外的零件、材料及介质的最高允许温度和允许温升按GB15166.3表2规定。 5.3接地 熔断器的金属安装支架有供接地用的端子，接触面应是防锈金属面，并有不小于M12的紧固件。 5.4接线端子 采用带有凹槽或眼形接线的端子，能夹紧GB/T15166.4表2规定的硬导线或软导线。
有关小型熔断器的管状熔断体3C 认证辅导指定机构 三鼎国际认证服务机构为专业之电线电缆各国认证服务机构，公司自成立之初就立下宏伟目标——致力于成为国内最专业、优秀的认证咨询服务提供商！公司的线缆工程师皆是有着工厂工作经验或者认证机构从业履历的专业人员，可协助客户解决从申请代理、认证咨询、样品辅导、测试指导、工厂审核，全流程、多方位出现的任何难题！ 三鼎人锐意进取，经过数年长足发展，三鼎国际已经成为国内知名的认证咨询服务机构。我们先后为来自全国各地的近百家电线电缆客户提供着UL 、VDE 、CCC 、PSE 、SAA 等世界各国认证咨询。我们有充足的理由自豪的告诉您：三鼎国际已经成为国内首屈一指的认证服务提供商！ 小型管状熔断体工厂控制检测要求 产品名称 认证依据标准 试验项目(标准条款编号) 确认检验 例行 试验标志（6） √ 绝缘电阻（11.1.3） 抗电强度（11.1.4） √ 脉冲耐电压（11.1.5） 面板座的机械强度（12.5） 接触电阻（11.2） 底座与承载体连接的机械 强度（12.3） 小型管状熔 断体的熔断 器 GB9364.6-2001 允许额定功率试验（13.1）一次／1年 或一次／批* 注：1) 例行试验是在生产的最终阶段对生产线的产品进行100%检验，通常检验后，除包装和加贴标签外,不再进一步加工；确认检验是为验证产品持续符合标准要求进行的抽样检验。 2）确认检验应按标准的规定进行； 3）例行试验允许用经验证后确定的等效、快速的方法进行； 4）确认试验时，若工厂不具备测试设备，可委托试验室试验； * 一次/批不应少于一次/1年。 相信我们的理由： 1、 专业、专注，专注于CCC 认证、CQC 认证服务，可保客户在申请认证、产品测试、文件制作、工厂审核四个环节认证无忧； 2、 认证服务成绩斐然：首家有着洗衣机程序控制器产品CQC 认证经验的咨询机构，首家推出金属基覆铜箔CQC 认证的咨询机构，线路板CQC 认证的领导者，电线电缆产品认证专家！这是客户对我们的信任，更是对我们的褒奖！ 3、 多类产品认证经验，熟悉认证流程，熟知认证网络，熟练操作CCC、CQC 认证； 4、 沟通渠道广，我们不仅与检测机构有着良好的沟通絮渠道，还与国内知名的洗衣机程控器制造商，与广大线路板厂商有着紧密的合作； 5、 依托公司强大的设备制造能力，我们建立起设备精良、齐全的试验室，可为您的认证提供免预测试费的超值服务；
10kVPt高压熔断器频繁熔断原因及处理方法 【摘要】本文先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后就某变电站更换l0KV母线PT后出现高压熔断器频繁熔断这一现象进行原因分析，提出处理方法并消除故障，为今后可能出现的类似问题提供参考和借鉴。 【关键词】电压互感器；PT高压熔断器；频繁熔断；解决措施 0.引言 l0kV配电系统的电压互感器经常出现高压熔断器一相或两相熔断等异常故障，这不仅影响了电能表的准确计量，而且还容易造成保护装置和安全自动装置的误动作，严重危及配电网的安全可靠运行。 2009年2月某变电站更换两组l0kV互感器，将型号为JSJW—l0Q油浸式PT更换为型号为JDZX9—10Q干式PT后，该电压互感器多次出现高压熔断器熔断现象，本人结合自己多年变电运行经验，就该站l0kV电压互感器高压熔断器熔断这故障现象产生的原因、危害、故障分析及处理方法进行了分析和探讨。 1.电压互感器的作用 ①将一次回路的高电压转为二次回路的标准低电压，监视母线电压及电力设备运行状况。并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。 ②使二次回路可采用低电压控制电缆。且使屏内布线简单，安装、调试、维护方便，可实现远方控制和测量。 ③使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。 2.电压互感器损坏及高压熔断器熔断的危害 ①对变电设备的危害：一般情况下，l0kV系统中最常发生的异常运行现象是谐振过电压。虽然谐振过电压幅值不高，但可长期存在。尤其是低频谐波对电压互感器线圈设备影响的同时可能会危及变电其它设备的绝缘，严重的可使母线上的其它薄弱环节的绝缘击穿，造成严重的短路事故甚至大面积停电事故。 ②对运行方式的危害：出现电压互感器烧坏及高压保险熔断现象后，如不能马上修复，将导致10kV母线不能分段运行。 ③对人员的危害：一旦发生电压互感器损坏或高压保险熔断现象，将会给运
I C S29.120.50 K31 中华人民共和国国家标准 G B/T9364.1 2015 代替G B9364.1 1997 小型熔断器 第1部分:小型熔断器定义 和小型熔断体通用要求 M i n i a t u r e f u s e s P a r t1:D e f i n i t i o n s f o rm i n i a t u r e f u s e s a n d g e n e r a l r e q u i r e m e n t f o rm i n i a t u r e f u s e-l i n k s (I E C60127-1:2006,MO D) 2015-09-11发布2016-04-01实施中华人民共和国国家质量监督检验检疫总局
目 次 前言Ⅰ 引言Ⅲ 1 范围和目的1 2 规范性引用文件1 3 术语和定义1 4 通用要求4 5 标准额定值4 6 标志4 7 试验一般说明5 8 尺寸和结构6 9 电气要求7 附录A (资料性附录) 标志耐磨性11 附录B (资料性附录) 小型熔断体的色码12 附录C (资料性附录) 审查试验和监督 对于小型熔断体I E C E E03(C B -F C S )规则的应用导则14 附录D (资料性附录) 时间-电流特性的图示19 参考文献21 图A.1 标志耐磨性测试设备11 图B .1 色带的配置12 图C .1 熔断体说明的示例15 图D.1 时间-电流特性的图示(比例2?1)19 图D.2 时间-电流特性的图示(比例3?1)20 表B .1 小型熔断体的色码12 表C .1 选择3的审查试验17 表C .2 选择4的审查试验18 G B /T 9364.1 2015
电流保险丝应用基本知识 一、保险丝的作用： 1、正常情况下，保险丝在电路中起连接电路作用。 2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自 身熔断安全切断并保护电路。 二、保险丝的工作原理： 保险丝通电时，由电能转换的热量使可熔体的温度上升。正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。 三、保险丝的分类： 1、按外型尺寸分为：φ 2、φ 3、φ 4、φ 5、φ6及其它。 2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。（还可分 特快、强延时）。 3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。 4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、 欧洲等）规格、MIT/KTL（日本/韩国）规格等。 5、其它分类。 四、保险丝的特性术语： 1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正 常工作的最大电流）。 2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最 大电压）。选用保险丝时，被选用保险丝的额定电压，应大于被保护回路 的输入电压。 3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安 全切断（分断）电路的最大电流。它是保险丝最重要的安全指标。安全 分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以
什么是熔断器？ 一、熔断器简介： 熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。熔断器可分为户内式和户外式两种。 (1)户内式熔断器： 户内熔断器是内充石英砂填料的密封管式熔断器，当它通过过载电流或短路电流时熔体熔断，其金属蒸气与燃弧后的游离气体受到高温高压的作用，喷入石英砂之间的空隙，与石英砂表面接触受到冷却凝固，减少了熔体蒸发后的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。在熔体熔断时，熔断器弹簧的拉线也同时拉断，并从弹簧管内弹出。户内型高压管式熔断器具有熄弧能力强、分断容量大、分断电路时无游离气体排出、能产生截流过电压等特点。能在短路电流未达到冲击值之前就可完全熔断，因此这种熔断器具有限流作用。 (2)户外式熔断器： 户外式熔断器，用来保护10kV电力变压器和电力线路。由固定支持部分、活动熔管及熔丝组成，固定支持部分为瓷或合成绝缘体。其工作原理是：将熔丝穿入熔管内,两端拧紧,并使熔丝位于熔管中间偏上方,上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起,用绝缘拉杆将上动触头推入上静触头内,成闭合状态(合闸状态)并保持这一状态。当被保护线路发生故障,故障电流使熔丝熔断时,形成电弧,消弧管在电弧高温作用下分解出大量气体,使管内压力急剧增大,气体向外高速喷出,对电弧形成强有力的纵向吹弧,使电弧迅速拉长而熄灭.与此同时,由于熔丝熔断,熔丝的拉力消失,使锁紧机构释放,熔丝管在上静触头的弹力及其自重的作用下,绕下轴翻转跌落,形成明显的断开距离。使电路断开，切除故障段线路或者故障设备。 跌落式熔断器的选型、使用、维护及操作 二、熔断器在运行中易出现的问题 在实际的10kV线路系统中和配电变压器上的熔断器不能正确动作，常出现以下问题： (1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。 (2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。 (3) 熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量。目前，10kV 户外跌落式熔断器分为三种型号，即50A、100A、200A。200A跌落式熔断器的遮断能力上限是200MV A，下限是20MV A。根据其遮断容量的能力，我们不难看出，短路故障时熔体熔断后不能及时灭弧，也容易使熔管烧毁或爆炸。 (4) 有些新开关熔管尺寸与熔断器固定接触部分尺寸匹配不合适，极易松动，在运行中一旦遇到外力作用、振动或者大风天气，便会自行误动而跌落。
JB/T XXXX-201X 自恢复式小型熔断器 （征求意见稿） 编制说明 一、工作简况 1、任务来源 本标准是根据工业和信息化部《关于印发2009年第二批工业行业标准制修订计划的通知》（工信厅科[2009]260号）进行制定，项目计划号：2009-2313T-JB，标准主要负责起草单位为广州电器科学研究院。 2、主要工作过程 按照本标准计划进度的要求，制定工作组收集了有关资料和数据进行研究，由于自恢复式小型熔断器在国内外都没有完全对口的标准，现在行业内也只是选用相关的UL标准。在2010年10月写出了标准工作组讨论稿。工作组成员对讨论稿进行了充分地研究，认真地讨论后，2011年2月份形成标准征求意见稿。 3、标准制定工作组 根据标准制修订工作程序的要求，广州电器科学研究院组织标准的制定工作，组建了《自恢复式小型熔断器》行业标准制定工作组，以使该制定的标准更具代表性。本标准制定工作组单位与成员如下： 广州电器科学研究院邹建强、孔睿迅、蔡军华德电子股份有限公司颜琼章 好利来（中国）电子科技股份有限公司李渠陵、赖文辉 南京萨特科技发展有限公司南式荣、陆秀荣 旭程电子（深圳）有限公司黄奇波 力特保险丝有限公司张军衍 二、产品简介 自恢复式小型熔断器是由聚合物正温度系数材料（PPTC）构成的可复位式电路保护元件，通过由元件内部的聚合物正温度系数材料感测产品自身及周边环境的温度，当自身或周边环境温度上升时，其内阻值随着温度的上升而上升。当该元件所处的电路出现故障时，随着故障电流的增大，导致PPTC内部的发热增加，随之其内阻增大，当阻值达到足够大时使得电路被切断，从而保护电路不因故障电流而造成危险。 自恢复式小型熔断器大量使用在家用电器、音视频设备、通信设备、医疗设备等整机产品上。 三、标准编制原则和主要内容 1、本标准按照GB/T 1.1《标准化工作导则第1部分：标准的结构和编写》的要求进行编写。 2、此产品是新兴的保护元件产品，国内外尚无对应的标准可以等同采用或修改采用，为更准确地制定此产品的规范和要求，本标参考UL 1434 Thermistor- Type Devices，IEC 62319 Polymeric thermistors-Directly heated positive step function temperature coefficient, IEC 60730-1 Automatic electrical controls for
