一．耐磨合金钢，耐磨合金钢定义及分类
耐磨合金钢应用于有一定冲击载荷的磨料磨损工矿条件，它是指为满足特定的性能要求而有目的的加入其它元素的钢材。如为提高强硬度、韧性淬透性及各项综合性能指标而加入的元素称为合金元素。淬火的有铬（Cr）、镍（Ni）、钼（Mo）、铜（Cu）、硅（Si）、锰（Mn）、钒（V）、钛（Ti）、稀土（Re）、钨（W）、硼（B）甚至有些有害元素在特定环境条件下为满足特别需求，亦可称为合金元素，如硫（S）、磷（P）等，耐磨合金钢大致分为奥氏体锰钢、中铬钢、低合金钢和石墨钢五大类，分别适用不同工矿条件。
二．耐磨低合金钢定义，主要品种、性能及应用
在耐磨合金钢中，合金元素总量（Fe、C及有害元素和隐存元素）不得小于5%即称为低合金钢（5-10%为中合金钢，10-15%为高锰钢），低合金钢的力学性能特别是硬度和韧性可以在很大的范围内调整，可根据不同的使用条件，将强度、冲击韧度和耐磨性能综合考虑和匹配。只要不因脆性而引起断裂，其耐磨性随硬度的提高而增强。
通常低合金耐磨钢以高强韧性、高硬韧性著称。其强度和硬度高于耐磨锰钢而在非大冲击磨损工况可替代锰钢；其塑、韧性高于耐磨铸铁，而在一定冲击载荷的磨损工况，使用寿命高于耐磨铸铁。
耐磨刚加入合金元素的主要目的在于提高淬透性、强度、韧度和耐磨性。最常用的添加元素是Mo、Cr、Mn、Ni、和Si等。
耐磨低合金钢的铸造、焊接性能与其它低合金钢相似，碳量高时焊接性能较差。低合金耐磨钢，可按热处理和含碳量分类。
1.水淬热处理合金马氏体耐磨钢
W（C）=0.2%-0.35%的多元低合金钢，经水淬和回火处理，硬度高，耐磨性好，具有较好的强韧性配合，使用中不易变形和断裂，广泛应用于挖掘机、装载机及拖拉机的斗齿、履带板，中小型颚板、板锤、锤头，球磨机衬板等。几种水淬性的高强度马氏体铸钢的牌号、化学成分与力学性能见表1.和表2。国外几种水淬马氏体耐磨铸钢的化学成分见表3。
2.油淬、空淬热处理低合金马氏体耐磨钢
W（C）＞0.35%的多元低合金钢，依不同的合金含量经油淬（或空淬）热处理并回火处理后，可得到强韧性较好、硬度高、耐磨性好的马氏体钢，用于球磨机衬板，中小型颚板、锤头、板锤等。但这类钢的韧度低于前述W（C）=0.20%-0.35%水淬热处理的低合金马氏体钢，因此其应用时必须考虑工况的冲击载荷。
几种油淬或空淬的高强度马氏体铸钢的化学成本、硬度与特性见表4（略），力学性能见表5（略），国外典型的油淬高强度铬钼马氏体耐磨钢的化学成本见表6（略）。
3.正火热处理低合金珠光体耐磨钢
W（C）=0.55%-0.9%的高碳铬锰钼钢，经正火和回火热处理可得到珠光体基体。铬锰珠光体耐磨钢具有好的韧度和抗冲击疲劳性能，高的加工硬化能力；并因只含有较少的不昂贵的合金元素且不需经过复杂的热处理而具有较低的生产
成本。
高碳铬锰钼珠光体耐磨铸钢用于一定冲击载荷的磨料磨损工况，如E型磨煤机的空心魔球及球磨机衬板。较典型的牌号是
ZG85Cr2MnMo, ≥800MPa,≥500MPa, ≥1%。有代表性的高碳铬锰钼珠光体耐磨铸钢的化学成分与力学性能见表7（略）。
铬钼珠光体耐磨钢衬板与高锰钢、铬钼马氏体耐磨钢衬板在φ2.7m钼矿球磨机中耐磨性对比试验见表8（略）和表9（略）。从中可见铬钼珠光体耐磨钢衬板的使用寿命高于高锰钢，低于555-601HBW的铬钼马氏体耐磨钢衬板；即使珠光体钢衬板硬度较低但使用寿命高于480℃回火的马氏体耐磨钢衬板。
4.耐磨碳钢
碳钢的耐磨性主要是借表面硬化而获得的。W（C）＞0.35%的碳钢，通常采用表面感应淬火或火焰淬火；低碳钢则可用渗碳、渗氮或碳氮共渗等工艺提高耐磨性。随着硬度的提高，其耐磨性也相应增强。
在耐磨碳钢中，W（C）=0.4%-0.70%的碳钢占有重要地位，美国的铸钢火车轮就是用W（C）=0.4%-0.70%的碳钢制造的。
5.铸造石墨钢是超高碳共析钢，经过适当的热处理后，一部分碳以石墨的形式析出，因而具有铸钢和铸铁的综合性能。由于存在游离石墨，这种钢是一种耐磨擦磨损的结构材料。现石墨钢多用于制造冶金轧辊，如初轧或粗轧作业的轧辊，因为少量的石墨可以提高轧辊的抗热裂性能和抗氧化铁皮粘附性能。
低合金高强度结构钢GB/T 1591-2008 一，范围 本标准规定了低合金高强度结构钢的牌号、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。 二，规范引用文件 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.5 钢铁酸溶硅和全硅含量的测定还原性硅酸盐分 分光光度法 GB/T 223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T 223.12钢铁及合金化学分析方法碳酸钠分离-二笨碳酰 二肼光度法测铬含量 GB/T 223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量 GB/T 223.16钢铁及合金化学分析方法变色酸光度法测钛含量GB/T 223.19钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜含量 GB/T 223.23钢铁及合金镍含量的测定丁二酮肟分光光度法 GB/T 223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法GB/T 223.37钢铁及合金化学分析方法蒸馏分离腚酚蓝光度法测定氮含量 GB/T 223.40 钢铁及合金铌含量的测定氯磺酚S分光光度法
GB/T 223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷含量 GB/T 223.63钢铁及合金化学分析方法高锰酸钾光度法测锰量GB/T 223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T 223.69 钢铁及合金碳含量的测定管式炉燃烧气体容量法GB/T 223.78钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T 228 金属材料室温拉伸试验方法(ISO 6892) GB/T 229 金属材料夏比摆锤冲击试验方法验方法(ISO 148) GB/T 232 金属材料弯曲试验方法(ISO 7438) GB/T 247 钢板和钢带包装、标志、质量证明书的一般规定GB/T 2101 型钢验收包装、标志、质量证明书的一般规定GB/T 2975 钢及钢产品力学性能试验取样位置及试样的制备(ISO 377) GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析法GB/T 5313 厚度方向性能钢板(ISO 7778) GB/T 17505 钢及钢产品交货一般技术要求(ISO 404) GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法(ISO 14284) GB/T 20125低合金钢多元素的测定(ISO 7778)电感耦合等离子体原子发射光谱法 YB/T 冶金技术标准的数值修约与检测数据的判定原则
特殊性能低合金高强度钢

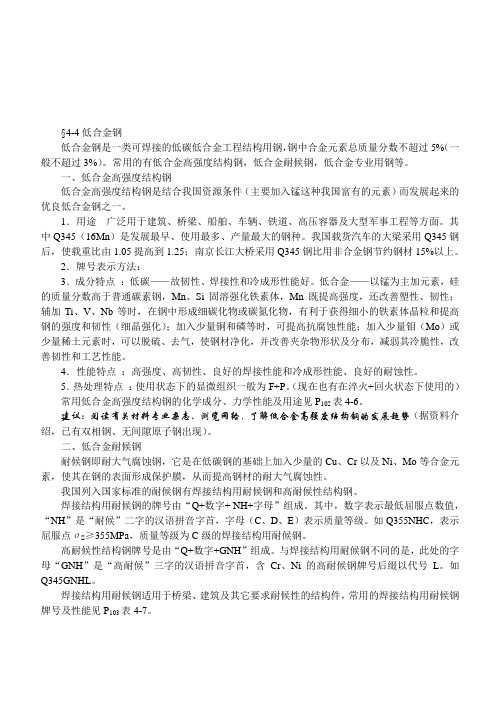

特殊性能低合金高强度钢 摘要：特殊钢属于工程构件用钢，它是具有特殊的化学成分、采用特殊工艺生产、具备特殊的组织和性能、能够满足特殊需要的钢类。是国民经济各部门不可缺少的重要基础材料。 特殊钢的产量、质量和品种反映出一个国家工业化和科学技术发展的水平，是一个国家工业化水平的重要标志之一。随着知识经济和高技术产业的迅猛发展，对特殊钢提出高性能、多样化、低成本、节约能源，并符合环保和可持续发展的要求。本文主要介绍工程结构用特殊钢。 分类 一、耐候钢 定义： 以保证力学性能为主适当提高耐大气腐蚀性能以延长钢结构件使用寿命的一类刚。分为焊接结构用耐候钢和高耐候钢两类。 耐候钢是在钢中加入少量的合金元素，如Cu、Cr、P、Ni等，使其在金属基体表面上形成保护层，以提高钢材的耐候性能。为了改善钢的性能，可以加入一种或多种微量合金元素，但添加量应当要符合国际标准。 应用： 目前对焊接性要求不高的轻型结构件多采用较便宜的P-Cu系耐候钢。对于韧性和焊接性要求较高额结构件则采用Cr-Cu系耐候钢。 高强度钢主要用在车辆、桥梁、房屋、集装箱等结构的制造中，既满足了高腐蚀性又满足了好的成型性能和焊接性能。例如：我国开发研制的08CuPVRE 耐候钢已经批量用于铁路车辆制造和一些近海设施。 工艺要求 从消除夹杂物的有害影响和改善腐蚀性能两个角度入手，确定加入合金元素的量。 过高的稀土量没有什么意义，要选择合适的稀土含量。 双相区淬火可以得到较高的强韧性配合以及良好的成形性和焊接性。 加工变形可以影响耐候钢热处理时的组织变化。 二、表面处理钢材 定义： 钢材表面镀涂耐蚀合金或有机材料，既经济又显著提高其耐蚀能力。 因为刚的腐蚀都是从表面开始，整体合金化加入的合金元素，90%没有发挥作用，反而增加了成本，有时候还降低了性能，所以采用表面处理钢材。 分类 镀锌板 热镀锌板的平均耐蚀寿命为5~10年。 家电行业镀锌板镀层厚、耐蚀性能好、冲压性能高、生产成本低；采用了深冲电镀锌钢板或进口的深冲小锌花热镀锌板和合金化热镀锌板制作。 汽车用镀层板
普通低合金结构钢 普通低合金结构钢 随着工业交通和科学技术的发展，普通碳素钢已不能满足重要工程结构和新型机器设 备的需要。近40多年来普通低合金钢得到迅速的发展。这类钢合金元素较低，其屈服极 限比碳素钢高25％至100％以上，时效倾向小，并具有良好的焊接性和耐蚀性。这类钢一 般是在热轧和正火下使用，生产过程简单，成本低廉，适宜于大生产，因此广泛用于制造 桥梁、船舶、车辆、工业和民用建筑、管道、起重运输机械等。使用普通低合金钢代替普 通碳素钢可以节省钢材20％～30％以上，减轻运输机械的自重，增加有效载重，可以使一些机械的结构得到改善，并能增加使用寿命。 一、对普通低合金结构钢的性能要求 对一般用途的普通低合金结构钢，主要有一下要求： （一）良好的综合力学性能 采用普通低合金结构钢的主要目的是减轻金属结构的重量，提高其可靠性，因此首先 要求钢材具有较高的屈服强度，但由于其工作条件的复杂性，钢材还应具有良好的综合性能。例如船舶在航行时承受较大的静载荷，海浪冲击及风力反复作用而产生的交变疲劳载荷，有的还在北方寒冷低温海域行驶。在制造过程中钢材还经受剪切、冷弯、焊接等加工 工序以及由此可能产生的时效脆性。普通低合金钢的缺口冲击韧性在室温下往往出现大幅 度的下将和上下波动，此时钢已经从韧性状态转化为脆性状态，也就是钢的“脆性转化温度”已经升高到室温附近所致。造成脆性转化温度上升的主要原因是钢的冶金质量和金相 组织，后者包括晶粒大小、相的形态和第二相的沉淀等。因此对于普通低合金钢不仅要求 具有一定的冲击韧性，而且更为重要的是要求具有尽可能低的脆性转化温度，以防止钢的 脆性断裂。譬如在我国常以－40℃为脆性转化温度的检验标准。对于特殊低温设备或结构，则提出更低的温度指标。 除去上述的常温、低温冲击韧性以及脆性转化温度以外，还有另一项涉及冲击韧性检 验的问题，即钢的“时效敏感性“。普通低合金钢材经常承受冷加工，经冷加工以后在较 长的使用时期或存放时期内，钢材会逐渐变脆，冲击韧性大幅度下降，这就是应变时效现象，也称为时效脆化。应变时效脆化程度的大小是用”时效敏感性“来表示的。时效敏感 性的测量方法及定义是：将预先拉伸10％的板状试样，在250℃温度下经过1小时人工时效，然后制成冲击试样，测出室温冲击韧性，再与原材料的冲击韧性比较，其差值与原材 料冲击韧性值的百分比就是该材料时效敏感性。一般要求比值不得大于50％，同时应变时效后的冲击值应不小于30～35J。 普通低合金结构钢按屈服强度分为Q295AB、Q345CDE、Q390ABCDE、Q420ABCDE、 Q460ABCDE。A级不要求冲击，B级室温冲击，C级0℃冲击，D级－20℃冲击，E级－40℃ 冲击。桥梁用钢分为Q235qCD、Q345qCDE、Q370qCDE、Q420qCDE。C级0℃冲击，D级－20℃
碳钢 主要指力学性能取决于钢中的碳含量，而一般不添加大量的合金元素的钢，有时也称为普碳钢或碳素钢。 碳钢也叫碳素钢，指含炭量WC小于2%的铁碳合金。 碳钢除含碳外一般还含有少量的硅、锰、硫、磷。 按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为建筑结构钢和机器制造结构钢两种； 按冶炼方法可分为平炉钢、转炉钢和电炉钢； 按脱氧方法可分为沸腾钢（F）、镇静钢（Z）、半镇静钢（b）和特殊镇静钢（T Z）； 按含碳量可以把碳钢分为低碳钢（WC ≤ 0.25%）,中碳钢（WC0.25%—0.6%）和高碳钢（WC>0.6%）； 按磷、硫含量可以把碳素钢分为普通碳素钢（含磷、硫较高）、优质碳素钢（含磷、硫较低）和高级优质钢（含磷、硫更低）和特级优质钢。 一般碳钢中含碳量较高则硬度越大，强度也越高，但塑性较低。 按国际标准，把钢区分为非合金钢和合金钢两大类，非合金钢是通常叫做碳素钢的一大钢类，钢中除了铁和碳以外，还含有炉料带入的少量合金元素Mn、Si、Al，杂质元素P、S及气体N、H、O等。合金钢则是为了获得某种物理、化学或力学特性而有意添加了一定量的合金元素Cr、Ni、Mo、V，并对杂质和有害元素加以控制的另一类钢。 原则上讲，合金钢分为低合金钢、中合金钢和高合金钢，顾名思义，以含有合金元素的总量来加以区分，总量低于3%称为低合金钢，5～10%为中合金钢，大于10%为高合金钢。在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢，全国31家特钢企业专门生产这类钢，如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢，还包括高温合金、耐蚀合金和精密合金等等。在钢的分类上，近年虽努力向国际通用标准靠拢，但还有许多不同之处。 ①随着特钢向“特”、“精”、“高”发展，向深加工方向延伸，特钢的领域越来越窄。美国特钢协会将特钢定位在工模具钢、不锈钢、电工钢、高温合金和镍合金。日本把结构钢和高强度钢归并在特钢范畴。随着我国普钢企业的技术改造和工艺进步，特钢企业的产品领域也在缩小，1999年普钢厂已生产特钢产品总量的34%。 ②国外的低合金钢，实际上是我们所熟悉的低合金高强度钢，属于特殊钢范畴，在美国叫做高强度低合金钢（HSLA—Steel），俄罗斯及东欧各国称为低合金建筑钢，日本命名为高张力钢。而在国内，首先是把低合金钢划入了普钢范围，概念上的区别导致在产品质量上的差异。在名称上也几经变化，如低合金建筑钢、普通低合金钢、低合金结构钢，至1994年叫做低合金高强度结构钢（GB/T1591—94）。到目前为止，从发表的资料文献来看，低合金钢的名称仍然随着国家、企业和作者而异。
低合金钢分类 文章来源：钢铁E站通低合金钢分类 根据国家标准GB/T 13304《钢分类》第二部分“钢按主要质量等级和主要性能及使用特性分类”，低合金钢分类如下。 低合金钢按主要质量等级分为普通质量低合金钢、优质低合金钢、特殊质量低合金钢三类： (1)普通质量低合金钢 普通质量低合金钢是指不规定生产过程中需要特别控制质量要求的供作一般用途的低合金钢。应同时满足下列条件： 1)合金含量较低(符合对低合金钢的合金元素规定含量界限值的规定)； 2)不规定热处理(退火、正火、消除应力及软化处理不作为热处理对待)； 3)如产品标准或技术条件中有规定，其特性值应符合下列条件： 硫或磷含量最高值：≥%； 抗拉强度最低值：≤690MPa； 屈服点或屈服强度最低值：≤360MPa； 伸长率最低值：≤26％； 弯心直径最低值：≥2×试样厚度； 冲击功最低值(20C，V型纵向标准试样)：≤27J。 注：①力学性能的规定值指厚度为3～16mm钢材的纵向或横向试样测定的性能。 ②抗拉强度、屈服点或屈服强度特性值只适用于可焊接的低合金高强度结构钢。 4)未规定其他质量要求。 普通质量低合金钢主要包括： ①一般用途低合金结构钢，规定的屈服强度不大于360MPa，如GB/T 1591规定的 Q295A、Q345A；
②低合金钢筋钢，如GB 1499规定的20MnSi、20MnTi、20MnSiV、25MnSi、 20MnNbb； ③铁道用一般低合金钢．如GB 11264规定的低合金轻轨钢45SiMnP、50SiMnP； ④矿用一般低合金钢，如GB/T 3414规定的M510、M540、M565热轧钢。 (2)优质低合金钢 优质低合金钢是指除普通质量低合金钢和特殊质量低合金钢以外的低合金钢，在生产过程中需要特别控制质量(例如降低硫、磷含量，控制晶粒度，改善表面质量，增加工艺控制等)，以达到比普通质量低合金钢特殊的质量要求(例如良好的抗脆断性能、良好的冷成形性能等)，但这种钢的生产控制和质量要求，不如特殊质量低合金钢严格。 优质低合金钢主要包括： ①可焊接的高强度结构钢，规定的屈服强度大于360MPa而小于420MPa的一般用途低合金结构钢，如GB/T 1591规定的Q295B、Q345B、Q345C、Q345D、Q345E、 Q390A、Q390B、Q390C，Q390D、Q390E； ②锅炉和压力容器用低合金钢，如GB 713规定的16Mng、12Mng、15MnVg； YB/T5139规定的16MnR；GB 6653规定的HP295、HP325、HP345、HP365；GB 6654规定的16MnR、15MnVR、15MnVNR；GB 6479规定的16Mn、15MnV； ③造船用低合金钢，如GB 712规定的AH36、DH36、EH36； ④汽车用低合金钢，如GB/T3273规定的09MnREL、06TiL、08TiL、09SiVL、16MnL、16MnREL： ⑤桥梁用低合金钢，如YB 168规定的12Mnq、12MnVq、16Mnq、15MnVq、 15MnVNq，YB(T)10规定的16Mnq、16MnCuq、15MnVq、15MnVNq； ⑥自行车用低合金钢，如YB/T 5064、YB/T 5066、YB/T 5067、YB/T 5068规定的 12Mn、15Mn、19Mn；
第一章中国工具钢和硬质合金牌号及化学成分 第一节碳素工具钢（1）中国GB标准碳素工具钢的钢号与化学成分[GB/T1298-1986]（表6-1-1） 表6-1-1碳素工具钢的钢号与化学成分（质量分数）（%） 钢号C Si Mn P≤S≤ T7 T8 T8Mn T9 T10 T11 T12 T13 0.65-0.74 0.75-0.84 0.80-0.90 0.85-0.94 0.95-1.04 1.05-1.14 1.15-1.24 1.25-1.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.35 ≤0.40 ≤0.40 0.40-0.60 ≤0.40 ≤0.40 ≤0.40 ≤0.40 ≤0.40 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.030 0.030 0.030 0.030 0.030 0.030 0.030 0.030 注：1.高级优质钢（带“A”的钢号）磷、硫含量（质量分数）：P≤0.030%；S≤0.030%。 2.钢中残余元素含量（质量分数）：Cr≤0.25%，Ni≤0.20%，Cu≤0.30%。 3.用作铅浴钢丝的残余元素含量（质量分数）：Cr≤0.10%，Ni≤0.12%，Cu≤0.20%，Cr+Ni+Cu≤0.40%。 4.要求检验钢的淬透性时，允许添加少量合金元素。 （2）中国GB标准碳素工具钢的交货硬度与淬火硬度（表6-1-2和表6-1-3） 表6-1-2碳素工具钢的交货硬度与淬火硬度钢号 交货状态试样淬火 硬度HBS压痕直径/mm淬火温度/℃冷却介质硬度＞HRC T7≤187≥4.4800-820水62 T8≤187≥4.4780-800水62 T8Mn≤187≥4.4780-800水62 T9≤192≥4.35760-780水62
钢材的种类 炼钢炉炼出的钢水被铸成钢坯，钢锭或钢坯经压力加工成钢材（钢铁产品）。钢材种类很多，一般可分为型、板、管和丝四大类。 1、型钢类 型钢品种很多，是一种具有一定截面形状和尺寸的实心长条钢材。按其断面形状不同又分简单和复杂断面两种。前者包括圆钢、方钢、扁钢、六角钢和角钢；后者包括钢轨、工字钢、槽钢、窗框钢和异型钢等。直径在 6.5 -9.0mm 的小圆钢称线材。 2、钢板类 是一种宽厚比和表面积都很大的扁平钢材。按厚度不同分薄板（厚度 < 4mm ）、中板（厚度 4 -25mm ）和厚板（厚度 > 25mm ）三种。钢带包括在钢板类内。 3、钢管类 钢管类是一种中空截面的长条钢材。按其截面形状不同可分圆管、方形管、六角形管和各种异形截面钢管。按加工工艺不同又可分无缝钢管和焊管钢管两大类。 4、钢丝类 钢丝是线材的再一次冷加工产品。按形状不同分圆钢丝、扁形钢丝和三角形钢丝等。钢丝除直接使用外，还用于生产钢丝绳、钢纹线和其他制品。 按外形可分为线材、型材、板材、管材、金属制品五大类。 线材：普线高线螺纹钢 型材：工字钢槽钢角钢方钢重轨高工钢 H 型钢圆钢不等边角钢扁钢轻轨齿轮钢 六角钢耐热钢棒合结圆钢合工圆钢方管碳工钢轴承钢碳结圆钢不锈圆钢轴承圆钢矩型管弹簧钢 板材：中厚板容器板中板碳结板锅炉板低合金板花纹板冷板热板冷卷板热卷板镀锌板电镀锌板电镀锌卷锰板不锈钢板硅钢片彩涂板彩钢瓦楞铁镀锌卷板热轧带钢管材：焊管不锈钢管热镀锌管冷镀锌管无缝管螺旋管热轧无缝 金属材料：生铁马口铁铝铅黄铜锡锌 钢材是国家建设必不可少的重要物资，应用广泛、品种繁多，根据断面形状的不同、钢材一般分为线材、型材、板材、管材和金属制品五大类、为了便于组织钢材的生产、订货供应和搞好经营管理工作，又分为重轨、轻轨、大型型钢、中型型钢、小型型钢、钢材冷弯型钢，优质型钢、线材、中厚钢板、薄钢板、电工用硅钢片、带钢、无缝钢管钢材、焊接钢管、金属制品等品种。 钢材的生产方法 大部分钢材加工都是钢材通过压力加工，使被加工的钢（坯、锭等）产生塑性变形。根据钢材加工温度不钢材同以分冷加工和热加工两种。钢材的主要加工方法有：
硬质合金牌号性能、应用推荐及牌号对照 合金牌号 密度 g/cm2 抗弯 强度 不低 于 N/cm2 硬度 不低 于 HRA 加工条件及用途 ISO 国际标准 YT15 11.0- 11.7 1150 91 适用于碳素钢与合金钢加工中，连续切削时的粗车、半精车 及精车，间断切削时的小断面精车，连续面的半精铣与精铣， 孔的粗扩与精扩。 P10 YT14 11.2- 12.0 1270 90.5 适于在碳素钢与合金钢加工中，不平整断面和连续切削时的 粗车，间断切削时的半精车与精车，连续断面粗铣，铸孔的 扩钻与粗扩。 P20 YT5 12.5- 13.2 1430 89.5 适于碳素钢与合金钢（包括钢锻件，冲压件及铸件的表皮） 加工不平整断面与间断切削时的粗车、粗刨、半精刨，非连 续面的粗铣及钻孔。 P30 YS25 12.8- 13.2 2000 91 适应于碳素钢、铸钢、高锰钢、高强度钢及合金钢的粗车、 铣削和刨削。 P20、P40 YS30 12.45 1800 91 属超细颗粒合金，适于大走刀高效率铣削各种钢材，尤其是 合金钢的铣削。 P25 P30 YW1 12.6- 13.5 1180 91.5 适于耐热钢、高锰钢、不锈钢等难加工钢材及普通钢和铸铁 的加工。 M10 YW2 12.4- 13.5 1350 90.5 适于耐热钢、高锰钢、不锈钢及高级合金钢等特殊难加工钢 材的精加工，半精加工。普通钢材和铸铁的加工。 M20 YW3 12.7- 13.3 1300 92 适于合金钢、高强度钢、低合金、超强度钢的精加工和半精 加工。亦可在冲击力小的情况下精加工。 M10、M20 YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适 合做一般钻头、刀具等耐磨件。 K15、K25 M10、M30 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制 作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具 和耐磨零件。 K25、K35 M25、M40 YG3X 14.6- 15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精 加工。 K05 YG6A 14.6- 15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、 淬火钢、合金钢的半精加工及精加工。 K10
返回 中华人民共和国国家标 准 低合金高强度结构钢GB/T1591-94 High strength low alloy 代替GB1591-88 structural steels 本标准参照采用IS04950：1981《高屈服强度扁平钢材》和IS04951：1979《高屈服强度钢棒材和型材》。 1 主题内容与适用范围 本标准规定了低合金高强度结构钢的牌号和技术要求、试验方法、检验规则、包装、标志及质量证明书等。 本标准适用于热轧、控轧、正火、正火加回火及淬火加回火状态供应的工程用钢和一般结构用厚度不小于3mm的钢板、钢带及型钢、钢棒,一般在供应状态下使用。 本标准规定低合金高强度结构钢的化学成分也适用于钢锭、连铸坯、钢坯及其制品。 2 引用标准
3 牌号表示方法 钢的牌号由代表屈服点的汉语拼音字母(Q)、屈服点数值、质量等级符号(A、B、C、D、E)三个部分按顺序排列。 例如:Q390A 其中: Q--钢材屈服点的"屈"字汉语拼音的首位字母; 390--屈服点数值,单位MPa ;
A、B、C、D、E一一分别为质量等级符号。 4 尺寸、外形、重量等要求 尺寸、外形、重量及允许偏差应符合相应标准的规定 5 技术要求 5.1 牌号和化学成分 5.1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。合金元素含量应符合GB/T13304对低合金钢的规定。 注:表中的AI为全铝含量。如化验酸溶铝时,其含量应不小于0.010%。 5.1.1.1 Q295的碳含量39j0.18%也可交货。 5.1.1.2 不加V、Nb、Ti的Q295级钢,当C≤0.12%时,Mn含量上限可提高到1.80%。 5.1.1.3 Q345级钢的Mn含量上限可提高到1.70%。
常用合金钢（知识扩展）一.合金钢分类与编号二.低合金结构钢Q345、Q420 三. 机器零件用钢40Cr、65Mn、60Mn2Si、20Cr、20CrMnTi、GCr15 四.合金工具钢9SiCr、CrWMn、W18Cr4V、Cr124Cr5MoSiV 五.特殊性能钢1Cr13、9Cr18、1Cr17、1Cr18Ni9Ti、ZGMn13 合金钢分类 1.按合金元素含量多少分类：按合金元素含量多少分类：按合金元素含量多少分类低合金钢（合金总量低于5 %）中合金钢（合金总量为5 %～10 %）高合金钢（合金总量高于10 %）2.按用途分类：按用途分类：按用途分类合金结构钢低合金结构钢(也称普通低合金钢) 合金渗碳钢、合金调质钢、合金弹簧钢滚珠轴承钢合金工具钢合金刃具钢(含低合金刃具钢、高速钢) 合金模具钢(含冷模具钢、热模具钢) 量具用钢特殊性能钢不锈钢、耐热钢、耐磨钢合金钢编号首部用数字标明碳质量分数: 结构钢以万分之一为单位的数字（两位数), 工具钢和特殊性能钢以千分之一为单位的数字（一位数）来表示碳质量分数,而工具钢的碳质量分数超过1%时，碳质量分数不标出。在表明碳质量分数数字之后，用元素的化学符号表明钢中主要合金元素，质量分数由其后面的数字标明:平均质量分数少于 1.5%时不标数, 平均质量分数为 1.5%～2.49%、 2.5%～3.49%……时,相应地标以2、3……。专用钢用其用途的汉语拼音字首来标明. 如GCr15表示碳质量分数约1.0%、铬质量分数约 1.5%(特例)的滚珠轴承钢. Y40Mn,表示碳质量分数为0.4%、锰质量分数少于 1.5%的易切削钢. 普通低合金钢Q345 用途主要用于制造桥梁,船舶,车辆,锅炉,压力容器,输油输气管道,大型钢结构等.在热轧空冷状态下使用,组织为细晶粒的F+P,不再热处理. 化学成分wt% C Mn Si V Nb Ti 0.015 0.18 ～ 1.0 ～0.55 0.02 0.20 1.6 ～0.15 ～0.06 厚度mm <16 16～35 35～50 σs MPa ≥345 ≥325 ≥295 σb MPa 470～630 0.02 ～0.2 机械性能δ5 % Akv(20℃) J 34 21～22 GB/T1591-1994 Q345包括旧钢号12MnV ,14MnNb ,16Mn ,18Nb ,16MnCu Q420 普通低合金钢在正火状态下使用,组织为F+S 化学成分wt% V Nb Ti 0.02 ～0.2 0.015 ～0.06 0.02 ～0.2 δ5 % C ≤0.20 厚度mm <16 Mn Si Cr ≤0.40 Ni ≤0.70 1.0 ～0.55 1.7 34 18～19 16～35 GB/T1591-1994 ≥380 35～50 Q345包括旧钢号15MnVN ,14MnVTiRE 机械性能σs MPa σb MPa ≥420 520～680 ≥400 Akv(20℃) J 合金调质钢(低淬透性) 40Cr 热处理毛坯尺寸＜25mm 用途：用于制造汽车、拖拉机、机床和其它机器上的各种重要零件,如机床齿轮、主轴、汽车发动机曲轴、连杆、螺栓、进气阀主要化学成分wt% C Mn Si Cr Mo 机械性能（≥）退火态H B 淬火℃回火℃σb σs δ5 ψ Akv % % J MP MP a a 0.37 0.5 0.17 0.8 0.07 850 520 980 785 9 45 47 2 0 油水～～～～～0.44 0.8 0.37 1.1 0.12 7 油（GB/T3077－1999）合金弹簧钢钢号C 65Mn 60Mn2Si 主要成分w % Mn Si Cr 热处理淬火℃回火℃机械性能σs MPa σb MPa δ10 ψ % % 65Mn 0.62 ～0.70 60Si2 0.56 Mn ～0.64 0.90 ～1.20 0.60 ～0.90 0.17 ～0.37 1.50 ～2.00 ≤ 830 540 0.25 油800 1000 8 30 ≤ 870 480 1200 1300 5 0.35 油GB/T1222-1985 25 65Mn 60Mn2Si钢应用举例：截面≤25mm的弹簧，例如车箱缓冲卷簧合金渗碳钢(低淬透性合金渗碳钢低淬透性) 20Cr 低淬透性用途：可制造汽车、拖拉机中的变速齿轮,内燃机上的凸轮轴、活塞销等机器零件.能同时承受强烈的摩擦磨损,较大的交变载荷,特别是冲击载荷机械性能（≥）主要化学成分wt% 热处理℃C Mn Si Cr 渗预淬回σb σs δ ψ Akv 5 碳备火火MP M J % % a P 处 a 理0.17 0.5 0.20 0.7 9 ～～～～3 0.24 0.8 0.40 1.0 0 8 8 0 水油780 2 0 ～820 0 水, 油8 3 5 5 4 0 毛坯尺寸m m 10 4 47 ＜0 1 5 GB/T3077-1999 合金渗碳钢(中淬透性合金渗碳钢中淬透性) 中淬透性20CrMnTi 主要化学成分wt% C Mn Si Cr Ti 毛渗预淬回σb σs δ ψ Ak 坯尺v 碳备火火MP MP % % 2 0 寸处℃m a a 理J m 9 3 0 8 8 0 油7 2 7 0 0 0 油1 85 1 4 55 < 0 0 0 5 15 8 GB/T3077-1999 0 热处理℃机械性能（≥）0.17 0.80 0.1 1.0 7～～～～0.23 1.10 0.3 1.3 7 0.04 ～0.10 滚珠轴承钢GCr15 用途：制造滚动轴承的滚动体(滚珠、滚柱、滚针),内外套圈等. 或制造精密量具、冷冲模、机床丝杠等耐磨件. 淬回
低合金高强度结构钢 High Strength Low Alloy Steel 一、定义 中国国家标准GB/T13304-1991《钢分类》，参照国际标准，对钢的分类作了具体的规定。 低合金高强度钢HSLA是在碳素钢的基础上，通过加入少量合金元素并在热轧、控轧或热处理状态下，具有高强度、高韧性，较好的焊接性、成型性或耐腐蚀性等特征的钢材。 成分特点：低碳（Wc≤0.2%），低合金。 性能特点：比普通碳素结构钢有较高的屈服强度和屈强比、较好的冷热加工成型性、良好的焊接性、较低的冷脆倾向、缺口和时效敏感性，以及有较好的抗大气、海水等腐蚀能力。 二、低合金高强度钢的发展 1867-1874年，美国含铬结构钢，1902-1906年，美国含镍结构钢，1915年，美国含锰1.6%桥梁用结构钢。20世纪60年代以后，冶金生产工艺技术和低合金钢开发均取得巨大发展，锰、硅、铬、镍、钒、钛、铌等微合金元素的强化作用已清楚。 80年代后随着技术进步，通过钢质净化、晶粒细化、组织优化、基体强化等，促进了新型低合金钢的开发。低合金钢是近30年来发展最快、产量最大、经济性最好、使用面最广、前景最广阔的钢类。目前，新型的低合金高强度钢以低碳（≤0.1%）和低硫（≤0.015%）为主要特征。 我国是1957年在鞍钢试制成功第一炉低合金钢16Mn，随后研制出16Mn系列的桥梁用、船用、锅炉用、压力容器用、汽车用低合金钢。1966年，低合金钢产量141万吨，占钢产量8%；至1979年，低合金钢产量254万吨，仍占钢产量8%。1997年，低合金钢产量2368万吨，占钢产量22%。各发达工业国家的低合金高强度钢产量约占钢产量的10%。 为进一步提高低合金高强度钢的性能，在低合金高强度钢的基础上，通过进一步降低碳质量分数、微合金化和控制轧制而发展了一系列新型低合金高强度结构钢，主要有以下四种：微合金化低碳高强度钢、低碳贝氏体型钢、低碳索氏体型钢、针状铁素体型钢。 三、低合金高强度钢中元素的作用 常用的合金元素按其在钢的强化机制中的作用可分为：固溶强化元素（Mn、Si、Al、Cr、Ni、Mo、Cu等）、细化晶粒元素（Al、Nb、V、Ti、N等）、沉淀硬化元素（Nb、V、Ti 等）以及相变强化元素（Mn、Si、Mo等）。 C：在钢中形成珠光体或弥散析出的合金碳化物，使钢得到强化。在微合金钢中为形成一定量的碳－氮化物，碳的含量只需要0.01～0.02%；降碳可大大改善钢的韧性和焊接性能。
低合金钢定义 中国钢产量已突破6亿吨，钢材数量不再是主要矛盾，钢材品种结构不合理的矛盾十分突出。当前行业的主要任务是努力提高产品的市场竞争力，站在可持发展的新起点上，把大力开发低合金钢列入发展战略的重要内容。许多普钢企业在钢材品种结构调整和编制科技发展规划中，已意识到低合金钢生产是提高产品技术含量和附加值的关键，对低合金钢开发中碰到的种种问题心中无数，一些科技管理干部觉得“成也低合金钢，败也低合金钢”，迫切要求对低合金钢有个全面的了解。 按国际标准，把钢区分为非合金钢和合金钢两大类，非合金钢是通常叫做碳素钢的一大钢类，钢中除了铁和碳以外，还含有炉料带入的少量合金元素Mn、Si、Al，杂质元素P、S及气体N、H、O等。合金钢则是为了获得某种物理、化学或力学特性而有意添加了一定量的合金元素Cr、Ni、Mo、V，并对杂质和有害元素加以控制的另一类钢。原则上讲，合金钢分为低合金钢、中合金钢和高合金钢，顾名思义，以含有合金元素的总量来加以区分，总量低于3%称为低合金钢，5～10%为中合金钢，大于10%为高合金钢。在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢，全国31家特钢企业专门生产这类钢，如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢，还包括高温合金、耐蚀合金和精密合金等等。 在钢的分类上，近年虽努力向国际通用标准靠拢，但还有许多不
同之处。 ①随着特钢向“特”、“精”、“高”发展，向深加工方向延伸，特钢的领域越来越窄。美国特钢协会将特钢定位在工模具钢、不锈钢、电工钢、高温合金和镍合金。日本把结构钢和高强度钢归并在特钢范畴。随着中国普钢企业的技术改造和工艺进步，特钢企业的产品领域也在缩小，1999年普钢厂已生产特钢产品总量的34%。 ②国外的低合金钢，实际上是我们所熟悉的低合金高强度钢，属于特殊钢范畴，在美国叫做高强度低合金钢（HSLA—Steel），俄罗斯及东欧各国称为低合金建筑钢，日本命名为高张力钢。而在国内，首先是把低合金钢划入了普钢范围，概念上的区别导致在产品质量上的差异。在名称上也几经变化，如低合金建筑钢、普通低合金钢、低合金结构钢，至1994年叫做低合金高强度结构钢（GB/T1591—94）。到目前为止，从发表的资料文献来看，低合金钢的名称仍然随着国家、企业和作者而异。 ③低合金钢与碳素钢、低合金钢与合金钢之间，明确划出的概念是不存在的。在国外，50年代曾给低合金钢下过定义
硬质合金材料及牌号 YG3X 14.6-15.2 1320 92 适于铸铁、有色金属及合金淬火钢合金钢小切削断面高速精加工。K01 YG3X YG6A 14.6-15.0 1370 91.5 适于硬铸铁，有色金属及其合金的半精加工，亦适于高锰钢、淬火钢、合金钢的半精加工及精加工。K05 YG6A YG6X 14.6-15.0 1420 91 经生产使用证明，该合金加工冷硬合金铸铁与耐热合金钢可获得良好的效果，也适于普通铸铁的精加工。K10 YG6X YK15 14.2-14.6 2100 91 适于加工整体合金钻、铣、铰等刀具。具有较高的耐磨性及韧性。K15 K20 YK15 YG6 14.5-14.9 1380 89 适于用铸铁、有色金属及合金非金属材料中等切削速度下半精加工。K20 YG6 YG6X-1 14.6-15.0 1500 90 适于铸铁，有色金属及其合金非金属材料连续切削时的精车，间断切削时的半精车、精车、小断面精车、粗车螺纹、连续断面的半精铣与精铣，孔的粗扩与精扩。K20 YG6X-1 YG8N 14.5-14.8 2000 90 适于铸铁、白口铸铁、球墨铸铁以及铬、镍不锈钢等合金材料的高速切削。K30 YG8N YG8 14.5-14.9 1600 89.5 适于铸铁、有色金属及其合金与非金属材料加工中，不平整断面和间断切削时的粗车、粗刨、粗铣，一般孔和深孔的钻孔、扩孔。K30 YG8 YG10X 14.3-14.7 2200 89.5 适于制造细径微钻、立铣刀、旋转锉刀等。K35 YG10X YS2T 14.4-14.6 2200 91.5 属超细颗粒合金，适于低速粗车，铣削耐热合金及钛合金，作切断刀及丝锥、锯片铣刀尤佳。K30 YS2T YL10.1 14.9 1900 91.5 具有较好的耐磨性和抗弯强度，主要用为生产挤压棒材，适合做一般钻头、刀具等耐磨件。K15-K25 YL10.1 YL10.2 14.5 2200 91.5 具有很好的耐磨性和抗弯强度，主要用来生产挤压棒材，制作小直径微型钻头、钟表加工用刀具，整体铰刀等其它刃具和耐磨零件。 K25-K35 YL10.2 YG15 13.9-14.2 2100 87 适于高压缩率下钢棒和钢管拉伸，在较大应力下工作的顶锻、穿孔及冲压工具。YG15 YG20 13.4-13.7 2500 85 适于制作冲压模具，如冲压手表零件、乐器弹簧片等；冲制电池壳、牙膏皮的模具；小尺寸钢球、螺钉、螺帽等的冲压模具；热轧麻花钻头的压板。YG20 YG20C 13.4-13.7 2200 82 适于制作标准件、轴承、工具等行业用的冷镦、冷冲、冷压模具；弹头对弹壳的冲压模具。YG20C
低合金钢品种
微合金化钢知识讲座二低合金钢主要品种 编辑条目 第二部分低合金钢主要品种 2.1 焊接高强度钢 焊接高强度钢，又叫做可焊接低合金高强度结构钢，是低合金高强度钢钢类的主体。 它有三个基本属性： 第一，较低的碳含量，有良好的焊接性。 第二，屈服强度高于普通碳素钢，作为结构用材时，钢的屈服强度参与结构的强度设计。 第三。以高强度为基础，根据用途的不同要求，具有不同的特性，如抗时效、抗冲击、抗韧性撕裂，抗缺口敏感、耐火性等等。 我国的焊接高强度钢的主要钢种牌号已纳入GB ／T1591—94中，由此派生的低合金专用钢分类及标准： 锅炉用钢 BG713—86，YBG741—87 压力容器用钢 GB5681—85，GB6653—86， GB6654—86 GB6655—86，GB6479—86，GB3513 造船用钢 GB712—88
汽车用钢 GB3273—82 桥梁用钢 YB(T)60—81 自行车用钢 GB3647—83，GB3696—83 保证厚度方向性能钢 GB5313 管材用钢 GB479—86，GB8162—87 GB8163—87，YB231—70 核能用钢 舰船用钢 兵器用钢等。 焊接高强度钢的合金设计，放在第一位考虑的是钢的强度，强化机制包括固溶强化、析出强化、细晶强化、位错及亚结构强化、以及相变的组织强化。此5种强化机制的组合，可以生产出屈服强度由295MPa～880Mpa不同级别的焊接高强度钢，以及不同强度和韧性匹配的强韧钢等级。 焊接性是焊接高强度钢的基本属性，要求在一定的焊接条件下，容易得到优良的焊缝及热影响区，具有与母材相当的力学性能和加工工艺性能。钢的化学成分对焊接性的影响从表2可见。提高焊接性能的有效措施是降低碳含量、降低P、S含量，选用适宜的合金元素。
碳钢及普通低合金钢的焊接 1.什么是碳素钢？常用的有哪几种？ 答：碳素钢也叫碳钢。常用焊接的有低碳钢（含C≤0.25%）和中碳钢 （含C=0.25%--0.60%）；优质碳素结构钢（08、10、15、20、25、30、35、40、45）2.为什么叫普通低合金钢？它们是如何分类的？ 答：在普通低合金钢中，除碳以外，还含有少量其他元素，如：锰、硅 、钒、钼、钛、铝、铌、铜、硼、磷、稀土等，性能发生变化，得到比一般碳钢更优良的性能，如：高强度钢、耐蚀钢、低温钢、耐热钢等。 3.什么是金属材料的机械性能？ 答：强度、硬度、朔性、韧性、耐疲劳和蠕变性能等。 4.什么是钢材的工艺性能？ 答：钢材承受各种冷热加工的能力，如：可切削性、可锻性、可铸性和可焊接性等。 5.什么是金属的焊接性？ 答：在一定的焊接工艺条件下获得优质焊接接头的难易程度。包括两方面的内容： 一是接合性能，又称工艺可焊性；二是使用性能，又称使用可焊性。 6.为什么ER50-6实心焊丝使用十分普遍？它适合哪些钢材？ 答：ER50-6实心焊丝（如：唐山神钢MG-51T）适合的钢材有： 〈1〉普通碳素结构钢：Q215 Q235 Q255 Q275 〈2〉优质碳素结构钢： 08 10 15 20 25 30 35 40 45 15Mn 20Mn 25Mn 30Mn 35Mn 〈3〉碳素铸钢：ZG200-400H ZG230-450H ZG275-485H 〈4〉压力容器用碳素钢： 20R 〈5〉锅炉用碳素钢： 20g 〈6〉桥梁用碳素结构钢： 16q 〈7〉核压力容器用碳素钢： 20HR 〈8〉汽车制造用碳素结构钢： 08Al 15Al 〈9〉普通低合金高强度结构钢：Q295 （09MnV、09MnNb、09Mn2） Q345 （14MnNb、16Mn、16MnRE）Q390 （15MnV、15MnTi、16MnNb） Q420 （15MnVN、14MnVTiRE） 〈10〉船体用低合金高强度结构钢 AH32 DH32 EH32 AH36 〈11〉压力容器用低合金高强度结构钢 16MnR 15MnVR 15MnVNR 〈12〉锅炉用低合金高强度结构钢 16Mng 19Mng 22Mng 〈13〉桥梁用低合金高强度结构钢 16Mnq（16MnCuq）15MnVq 15MnVNq 〈14〉石油天然气管道用低合金高强度结构钢 S290 S315 S360 S380 S415 7.为什么低合金高强钢会出现裂纹？有哪些影响因素？ 答：随含碳量和合金元素的增加，产生冷裂纹的敏感性增加。产生冷裂纹的三要素是：〈1〉焊接接头中产生淬硬的马氏体组织〈2〉焊接接头中扩散氢〔H〕含量高 〈3〉焊接接头中有较高的残余应力 8.为什么防止冷裂纹要采取工艺措施？ 答：防止冷裂纹要采取的工艺措施有： 〈1〉建立低氢的焊接环境 〈2〉制定合理的焊接工艺和焊接顺序
第五章低合金钢与合金钢 引言：碳素钢应用很广泛，但也存在缺点，如：强度和韧性不能兼备（回忆碳素钢与含C量的关系），∴造成使用问题。又：碳素钢淬透性差，不能用于大型零件，∴加入合金元素，成为合金钢。 一、合金钢概述： 1、定义：加入合金元素的钢。如：C r、N i、M n、S i、M o、W、T i、B、N b、A l、R e（稀土元素）。 即：加入合金元素的含C量小于 2.11%的F e—C合金。 2、合金元素在钢中存在形态： （1）合金F：合金元素的原子溶入F晶格形成的固溶体。 合金F=α-F e（C、M n、S i、C r、N i……） 固溶强化：使合金强度、硬度提高，当合金元素量适当时，（M n、S i ＜1.0%；C r＜1.5%；N i＜5%）不但提高强度、硬度，还提高韧性。 （2）合金碳化物：合金元素和碳形成化合物。 T i C、W C、V C、M o C 强度比渗C体还硬。 第二相强化：碳化物可以提高钢的强度、硬度，也使塑性、韧性下降。 3、合金元素对钢性能影响： （1）可以提高钢的强度，硬度（同时，量合适时，还可不降低塑性、韧性）。 （2）可以提高淬透性（除C o外） （3）可以细化晶粒（细化晶粒的方法） T i、N b、V、M o细化，B微量可以细化 （4）提高了回火稳定性 （5）产生二次硬化：W、V、M o回火到500C以上时，出现大量W C、V C，以微粒出现在边界。∴高温时硬度提高。 （6）可以使钢获得特殊的性能： 不锈钢：C r N i；耐磨钢：M n；耐热钢：W、M o、V 二、合金钢的牌号： 牌号可经看出许多内容：含量、热处理等。 1、低合金钢=碳素结构钢差不多。 Q390A（Q295-Q460）Q235A F（Q175-Q275） 屈390m p a A级A级沸
硬质合金牌号、性能及用途【完整版】 硬质合金是以一种或几种难熔碳化物（碳化钨、碳化钛等）的粉末为主要成分，加入作为粘接剂的金属粉末（钴、镍等），经粉末冶金法而制得的合金。它主要用于制造高速切削刃具和硬、韧材料切削刃具，以及制作冷作模具、量具和不受冲击、振动的高耐磨零件。 硬质合金的特点 （1）硬度、耐磨性和红硬性高 硬质合金常温下硬度可达86~93HRA，相当于69~81HRC。在900~1000℃能保持高硬度，并有优良的耐磨性。与高速工具钢相比，切削速度可高4~7倍，寿命长5~80倍，可切削硬度高达50HRC的硬质材料。 （2）强度、弹性模量高 硬质合金的抗压强度高达6000MPa，弹性模量为（4~7）×105MPa，都高于高速钢。但其抗弯强度较低，一般为1000~3000MPa。 （3）耐蚀性、抗氧化性好 一般能很好地抗大气、酸、碱等腐蚀，不易氧化。 （4）线膨胀系数小 工作时，形状尺寸稳定。 （5）成形制品不再加工、重磨 由于硬质合金硬度高并有脆性，所以粉末冶金成形烧结后不再进行切削加工或重磨，特需再加工时，只能采用电火花、线切割、电解磨削等电加工或专门的砂轮磨削。通常由硬质合金制成的一定规格的制品，采用钎焊、粘接或机械装夹在刀体或模具体上使用。 常用硬质合金 常用硬质合金按成分和性能特点分为三类：钨钴类、钨钛钴类、钨钛钽（铌）类。生产中应用最广泛的是钨钴类和钨钛钴类硬质合金。 （1）钨钴类硬质合金 主要成分是碳化钨（WC）和钴，牌号用代号YG（“硬”、“钴”两字汉语拼音字首），后加钴含量的百分数值表示。如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。 （2）钨钛钴类硬质合金 主要成分是碳化钨（WC）、碳化钛（TiC）及钴，牌号用代号YT（“硬”、“钛”两字汉语拼音字首），后加碳化钛含量的百分数值表示。如YT15表示碳化钛含量15%的钨钛钴类硬质合金。 （3）钨钛钽（铌）类硬质合金 这类硬质合金又称通用硬质合金或万能硬质合金，主要成分是碳化钨（WC）、碳化钛（TiC）、碳化钽（TaC）或碳化铌（NbC）和钴组成。牌号用代号YW（“硬”、“万”两字汉语拼音字首）后加序数表示。 表①常用硬质合金的牌号及化学成分
