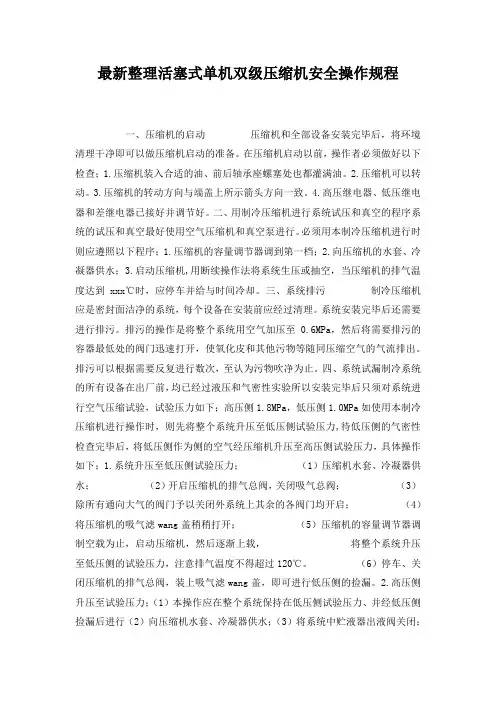

活塞式单机双级压缩机安全操作规
程
一、压缩机的启动
压缩机和全部设备安装完毕后，将环境清理干净即可以做压缩机启动的准备。在压缩机启动以前，操作者必须做好以下检查；
1.压缩机装入合适的油、前后轴承座螺塞处也都灌满油。
2.压缩机可以转动。
3.压缩机的转动方向与端盖上所示箭头方向一致。
4.高压继电器、低压继电器和差继电器已接好并调节好。
二、用制冷压缩机进行系统试压和真空的程序
系统的试压和真空最好使用空气压缩机和真空泵进行。必须用本制冷压缩机进行时则应遵照以下程序；
1.压缩机的容量调节器调到第一档；
2.向压缩机的水套、冷凝器供水；
3.启动压缩机,用断续操作法将系统生压或抽空，当压缩机的排气温度达到130℃时，应停车并给与时间冷却。
三、系统排污
制冷压缩机应是密封面洁净的系统，每个设备在安装前应经过清理。系统安装完毕后还需要进行排污。排污的操作是将整个系统用空气加压至0.6MPa，然后将需要排污的容器最低处的阀门迅速打开，使氧化皮和其他污物等随同压缩空气的气流排出。排污可以根据需要反复进行数次，至认为污物吹净为止。
四、系统试漏
制冷系统的所有设备在出厂前，均已经过液压和气密性实验所以安装完毕后只须对系统进行空气压缩试验，试验压力如下；
