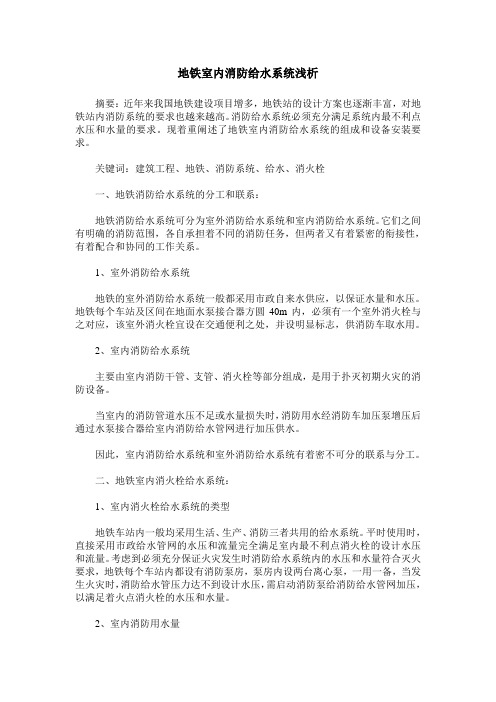

地铁室内消防给水系统浅析
摘要：近年来我国地铁建设项目增多，地铁站的设计方案也逐渐丰富，对地铁站内消防系统的要求也越来越高。消防给水系统必须充分满足系统内最不利点水压和水量的要求。现着重阐述了地铁室内消防给水系统的组成和设备安装要求。
关键词：建筑工程、地铁、消防系统、给水、消火栓
一、地铁消防给水系统的分工和联系：
地铁消防给水系统可分为室外消防给水系统和室内消防给水系统。它们之间有明确的消防范围，各自承担着不同的消防任务，但两者又有着紧密的衔接性，有着配合和协同的工作关系。
1、室外消防给水系统
地铁的室外消防给水系统一般都采用市政自来水供应，以保证水量和水压。地铁每个车站及区间在地面水泵接合器方圆40m内，必须有一个室外消火栓与之对应，该室外消火栓宜设在交通便利之处，并设明显标志，供消防车取水用。
2、室内消防给水系统
主要由室内消防干管、支管、消火栓等部分组成，是用于扑灭初期火灾的消防设备。
当室内的消防管道水压不足或水量损失时，消防用水经消防车加压泵增压后通过水泵接合器给室内消防给水管网进行加压供水。
因此，室内消防给水系统和室外消防给水系统有着密不可分的联系与分工。
二、地铁室内消火栓给水系统：
1、室内消火栓给水系统的类型
地铁车站内一般均采用生活、生产、消防三者共用的给水系统。平时使用时，直接采用市政给水管网的水压和流量完全满足室内最不利点消火栓的设计水压和流量。考虑到必须充分保证火灾发生时消防给水系统内的水压和水量符合灭火要求，地铁每个车站内都设有消防泵房，泵房内设两台离心泵，一用一备，当发生火灾时，消防给水管压力达不到设计水压，需启动消防泵给消防给水管网加压，以满足着火点消火栓的水压和水量。
2、室内消防用水量
