变焦镜头设计案例 本案例的公开已征得客户的同意，但关键参数无法公开，且约为90%的设计进程。 一、设计应用 单透镜反射式照相机,全画幅（像面对角线为43mm）。 二、设计要求 适用波长：可见光 EFL：75~150mm 镜片数量：不超过12片 镜片面型：全部球面 镜片材料：光学玻璃 总长度：小于254mm 最大光圈：2 后截距：大于40mm 分辨率：大于80lp/mm@0.3 调焦方式：内调焦
可加入可变光圈 三、设计特点 采用机械补偿的变焦方式，这样做与光学补偿相比，可以使系统长度更短。而且，像面可以保持不变。然而，机械补偿方式的弊端就是给机械设计带来更多难度，因每个变焦组的移动量不成线性关系，必须加入空间凸轮。 四、设计结果
上海荧沃光电科技有限公司依托北京航天大学和杭州电子科技大学，设计团队由光学工程，电子专业硕、博士和教授组成，有近十年的多领域的光学设计经验，可根据客户订制要求设计各种镜头设计，激光光路设计，望远系统，扫描光路设计和LED透镜，手电筒反光碗，路灯透镜设计加工等。我们主要运用ZEMAX、Code V 、TracePro、Lighttool等国外优秀光学设计软计，为客户提供精准、高效、低成本的光学及机械设计方案和技术支持。 照明光学业务: 订制远、近红外透镜，玻璃透镜，安防透镜，车灯透镜，LED透镜光学设计，透镜LED，直下式LED背光透镜光学设计，LED透镜设计，LED透镜光学设计， COB透镜，LED透镜，凹面透镜，凸面透镜，菲尼尔透镜光学设计与加工；路灯透镜, PMMA透镜, PC透镜, 鼠标透镜,非球面透镜设计及加工生产;透光率极高，光效极度好，无黄斑。 成像光学设计：手机镜头，照相镜头，PDA镜头设计，望远镜头，扫描仪镜头，显微镜头，投影镜头，工业镜头等镜头的设计、加工。
河南工业职业技术学院 Henan Polytechnic Institute 毕业设计 题目球面光学样板的加工工艺系别光电工程系 专业精密机械技术 班级 姓名 学号 指导教师 日期 2013年11月
毕业设计任务书 设计题目： 球面光学样板的加工工艺 设计要求： 1.设计球面样板加工的尺寸和精度要求，并附图例 2.设计出球面样板的制造工艺（包括球体的研制，球面样板的制造），并设计出球体制造的工艺的工序要求，其中要求图文并用。 3.设计出球面样板加工的曲率半径以及其中的误差分析，并附图解释。 4.做出球面样板加工的精度分析并做好精度检验要求。 设计任务： 1.设计球面的标准样板； 2.设计球面样板的制造工艺及设计图示； 3.设计球面样板的曲率半径； 4.样板的精度分析与检验； 5.写出详细毕业设计说明书（10000字以上），要求字迹工整，原理叙述正确，会计算主要元器件的一些参数，并选择元器件。 设计进度要求： 第一周：在图书馆查看书籍，在网上搜索资料，在实践中听取老师的教导，以便于查找各类相关资料，使资料更完整，更精确，有利于论文的撰写。 第二周：使自己对论文的框架有个大概的了解，将收集到的资料进行整理分类，及时与导师进行沟通。将设计的雏形确立起来，论文的文字叙述全部做好。 第三周：根据论文的要求对论文进行排版，绘图，把文字校对等项工作完成。 指导教师（签名）：
摘要 球面样板是检验球面光学零件曲率半径和球面面型误差的量具，由于光学系统多由球面组成，而球面的曲率半径测试的特殊性，逐渐发展成这套即比较简单，又容易控制误差的测量工具和检验方法。样板是光学零件制造过程中使用最广泛、最简便的一种精密测量工具，因此，在光学零件生产技术准备阶段，必须先设计和制造一套标准样板和一定数量的工作样板。 球面光学样板的制造与球面零件制造，虽然有许多类似之处，但由于样板是测量工具，要求面形精度比一般透镜高得多，因此，为了保证其高精度，球面徉板往往成对制造。 关键词：粗磨，精磨，抛光，工艺，检测。
光学冷加工毕业
河南工业职业技术学院Henan Polytechnic Institute 毕业设计 题目光学零件铣磨 系别光电工程系 专业精密机械技术 班级精密0901 姓名田俊 学号150090106 指导教师黄长春 日期2011年10月10
摘要 铣磨机的使用大大提高了粗磨整平工艺的机械化程度。但由于机床本身的精度以及磨轮、磨削量、进给量、冷却液等多方面因素的影响,粗磨光学零件之光洁度一般只能达到220~#～240~#砂面。国内粗磨平面一般采用的磨轮粒度均在JR60~#～100~#之间,其浓度为100%。粗磨完工所要求的零件表面光洁度等级一般为▽6。从我国粗磨平面的特点来看,一般要去除较大的加工余量,单面余量多在2～3毫米之间,有的零件磨削第一面时其余量竟达5毫米以上。这势必要求金刚石磨轮具有良好的磨削性能,也就是磨轮应选用青铜结合剂且粒度应较粗。实践证明,粒度在80~#～100~#的磨轮由于其磨削力小,用于PM5 关键词：光学零件铣磨机, 表面光洁度等级, 线速度 ,真空吸盘, 整平工艺, 调速机构 ,粗磨 ,金刚石磨轮 ,粒度
ABSTRACT Milling mill use has greatly increased the degree of mechanization of kibble leveling process. However, due to the accuracy of the machine itself, as well as grinding wheels, grinding amount, feed rate, coolant, and many other factors affect the roughing the optical parts of finish is generally only reach 220 to # 240 to # sand surface. Domestic kibble plane generally use the granularity of the grinding wheel between the JR60 ~ # ~ 100 ~ #, the concentration of 100%. Kibble completion requirements of the parts surface finish level generally ▽ 6. View from the our kibble plane features, generally to remove a larger allowance, single-sided margin of more than 2 to 3 mm, and some parts grinding the first side when the rest of the amount as high as more than 5 mm . This will require that the diamond grinding wheel with a good grinding performance, is the grinding wheel should be used bronze binder and coarse granularity should. Practice has proved that the particle size in the 80 ~ # 100 to # of the grinding wheel due to its small grinding force for PM5 Keywords: optical, parts milling, mill surface finish grade line, speed vacuum consolidation process, level governor
800 万像素手机镜头的zemax设计2012.03.13 评论关闭 4,757 views 目录 [隐藏] , 1引言 , 2, 感光器件的选取 , 3, 设计指标 , 4, 设计思路 , 4.1,(, 材料选取 , 4.2,(, 初始结构选取 , 4.3,(, 优化过程 , 5, 设计结果 , 5.1,(, 光学调制传递函数 , 5.2,(, 点列图 , 5.3,(, 场曲和畸变 , 5.4,(, 色差和球差 , 5.5,(, 相对照度 , 6, 公差分析 , 7, 结论 随着手机市场对高像素手机镜头的需求增大，利用,,,,,光学设计软件设计一款大相对孔径,,,万像素的广角镜头。该镜头由,片非球面玻璃镜片，,片非球面塑料镜片，,片滤光镜片和,片保护玻璃构成。镜头光圈值,为,(,,，视场角,ω为,,?，焦距为,(,,,,，后工作距离为,(,,,。采用,,,，,, 公司的,,,,,,,型号,,,
万像素传感器，最大分辨率为,,,,×,,,,，最小像素为,(,μ,。设计结果显示:各视场的均方根差(,,,)半径小于,(,μ,，在奈奎斯特频率,,,处大多数视场的,,,值均大于,(,，畸变小于, ,，,, 畸变小于,(, ,。关键词:手机镜头;光学设计;,,,万像素;,,,,, 引言 手机镜头的研发工作始于,,世纪,,年代，世界上第一款照相手机是由夏普,,,,,,(现在的日本沃达丰)在,,,,年推出的,,,,,手机，它只搭载了一个,,万像素的,,,,数码相机镜头。随后各大手机知名制造厂商纷纷开始研发手机摄像功能。,,,,年,月,,日夏普制造了,,,万素的,,,,,，目前照相手机的市场占有率几乎是,,,,，特别是带有高像素,,、,,、,,、,, 的镜头就成为镜头研发的热点,,,。目前,,,万像素的手机市场占有率还不是太多，但随着人们对高端手机的需求量越来越大，,,,万像素手机肯定是主流趋势。鉴于此，在选用合理初始结构的基础上，优化出了一款,,,万像素的手机镜头。 , 感光器件的选取 感光器件有,,,(电荷耦合器件)和,,,,(互补金属氧化物半导体)两种。,,,,器 件产生的图像质量相比于,,,来说要低一些，到目前为止，大多数消费级别以及高端数码相机都使用,,,作为感光元件;,,,,感应器则作为低端产品 应用于一些摄像镜头上，目前随着,,,,技术的日益成熟，也有一些高端数码产品使用,,,,器件。,,,,相对于,,,有很多优点，比如价格低、集成化程度高、体积小、质量轻、功耗低、无光晕、高读出速率等,,,。所以很多手机生产商都采用,,,,器件作为手机镜头的图像传感器。目前,,,,芯片的尺寸越做越小，相应的像素尺寸也越来越小，分辨率反而越来越高。 现在国际上,,,,生产厂家主要有,,,,,,、,,,,,,,,,,、,,,,;,,、,,,,,,,等，本文采用,,,,,,公司的 ,,,,,,, 型号 ,(,,,,(,,,(,,,;,)，该款传感器采用超低
光学零件加工技术 邬建生 二 00 四年元月（整理） 目录 一、统研磨抛光与高速研磨抛光特点 二、准球心法和传统法比较 三、切削工序的要求 四、粗磨工序的要求 五、如何保持粗磨皿表曲率半径的精度 六、修磨皿的技巧 七、影响抛光的因素 八、抛光剂（研磨粉）的影响 九、研磨皮及选择十、传统加工要求十一、计算公式十二、光圈识别与修整措施十三、机床的选择十四、机床的调整十五、超声清洗原理十六、品质异常分析步骤十七、工艺规程的设计 光学零件的加工，分为热加工、冷加工和特种加工，热加工目前多采用于光学零件的坯料备制； 冷加工是以散粒磨料或固着磨料进行锯切、粗磨、精磨、抛光和定心磨边。 特种加工仅改变抛光表面的性能，而不改变光学零件的形状和尺寸，它包括镀膜、刻度、照相和胶合等。冷加工各工序的主要任务是： 粗磨（切削）工序：是使零件具有基本准确的几何形状和尺寸。精磨（粗磨）工序：是使零件加工到规定的尺寸和要求，作好抛光准备。抛光（精磨）工序：是使零件表面光亮并达到要求的光学精度。定心工序：是相对于光轴加工透镜的外圆。 胶合工序：是将不同的光学零件胶合在一起，使其达到光轴重合或按一定方向转折。 球面光学零件现行加工技术三大基本工序为： 1、范成法原理的铣磨（切削）
2、压力转移原理的高速粗磨 3、压力转移原理的高速抛光。 范成法原理的铣磨（切削），虽然加工效率较高，但其影响误差的因素较多，达到较高精度和较粗糙度较困难。压力转移原理的准球心高速粗磨和高速抛光，零件受力较均匀，加工效率也较高，但必须预先准确修整磨（模）具的面形，才能保证零件的面形精度。准确修整面形精度需要操作者的经验和技巧，而且需反复修整。 一、传统研磨与高速研磨特点 1. 传统研磨 传统研磨也叫古典研磨，它是一种历史悠久的加工方法 其主要特点是： （1）采用普通研磨机床或手工操作； （2）要求人员技术水平较高； （3）研磨材料多采用散砂（研磨砂）抛光沥青 （4）抛光剂是用氧化铈或氧化铁； （5）压力用加荷重方法实现虽然这种方法效率低 , 但加工精度较高所以，目前仍被采用。 2. 高速研磨抛光一般是指准球心法（或称弧线摆动法）。其主要特点是： （1）采用高速、高压和更有效的利用抛光模，大大提高了抛光效率 （2 ）压力头围绕球心做弧线摆动，工作压力始终指向球心，也是靠球模成型的。 3. 范成法 准球心法对机床的精度要求较低 , 加工方法和传统法相近，易于实现，用的较广；范成法对机床精度及调整要求较高，目前很少采用。 二、准球心法和传统法较 1. 准球心法
光学镜片清洗工艺流程: 1、研磨后的清洗 研磨是光学玻璃生产中决定其加工效率和表面质量（外观和精度）的重要工序。研磨工序中的主要污染物为研磨粉和沥青，少数企业的加工过程中会有漆片。其中研磨粉的型号各异，一般是以二氧化铈为主的碱金属氧化物。根据镜片的材质及研磨精度不同，选择不同型号的研磨粉。在研磨过程中使用的沥青是起保护作用的，以防止抛光完的镜面被划伤或腐蚀。研磨后的清洗设备大致分为两种： 一种主要使用有机溶剂清洗剂，另一种主要使用半水基清洗剂。 (1)有机溶剂清洗采用的清洗流程如下： 有机溶剂清洗剂（超声波）-水基清洗剂（超声波）-市水漂洗-纯水漂洗-IPA（异丙醇）脱水-IPA慢拉干燥。 有机溶剂清洗剂的主要用途是清洗沥青及漆片。以前的溶剂清洗剂多采用三氯乙烷或三氯乙烯。由于三氯乙烷属ODS（消耗臭氧层物质）产品，目前处于强制淘汰阶段；而长期使用三氯乙烯易导致职业病，而且由于三氯乙烯很不稳定，容易水解呈酸性，因此会腐蚀镜片及设备。对此，国内的清洗剂厂家研制生产了非ODS溶剂型系列清洗剂，可用于清洗光学玻璃；并且该系列产品具备不同的物化指标，可有效满足不同设备及工艺条件的要求。比如在少数企业的生产过程中，镜片表面有一层很难处理的漆片，要求使用具备特殊溶解性的有机溶剂；部分企业的清洗设备的溶剂清洗槽冷凝管较少，自由程很短，要求使用挥发较慢的有机溶剂；另一部分企业则相反，要求使用挥发较快的有机溶剂等。 水基清洗剂的主要用途是清洗研磨粉。由于研磨粉是碱金属氧化物，溶剂对其清洗能力很弱，所以镜片加工过程中产生的研磨粉基本上是在水基清洗单元内除去的，故而对水基清洗剂提出了极高的要求。以前由于国内的光学玻璃专用水基清洗剂品种较少，很多外资企业都选用进口的清洗剂。而目前国内已有公司开发出光学玻璃清洗剂，并成功地应用在国内数家大型光学玻璃生产厂，清洗效果完全可以取代进口产品，在腐蚀性（防腐性能）等指标上更是优于进口产品。 对于IPA（异丙醇）慢拉干燥，需要说明的一点是，某些种类的镜片干燥后容易产生水印，这种现象一方面与IPA的纯度及空气湿度有关，另一方面与清洗设备有较大的关系，尤其是双臂干燥的效果明显不如单臂干燥的好，需要设备厂家及用户注意此点。
800 万像素手机镜头的zemax设计 2012.03.13 评论关闭4,757 views 目录 [隐藏] ?1引言 ?2１感光器件的选取 ?3２设计指标 ?4３设计思路 ? 4.1３．１材料选取 ? 4.2３．２初始结构选取 ? 4.3３．３优化过程 ?5４设计结果 ? 5.1４．１光学调制传递函数 ? 5.2４．２点列图 ? 5.3４．３场曲和畸变 ? 5.4４．４色差和球差 ? 5.5４．５相对照度 ?6５公差分析 ?7６结论 随着手机市场对高像素手机镜头的需求增大，利用Ｚｅｍａｘ光学设计软件设计一款大相对孔径８００万像素的广角镜头。该镜头由１片非球面玻璃镜片，３片非球面塑料镜片，１片滤光镜片和１片保护玻璃构成。镜头光圈值Ｆ为２．４５，视场角２ω为６８°，焦距为４．２５ｍｍ，后工作距离为０．５ｍｍ。采用ＡＰＴＩＮＡ公司的ＭＴ９Ｅ０１３型号８００万像素传感器，最大分辨率为３２６４×２４４８，最小像素为１．４μｍ。设计结果显示：各视场的均方根差（ＲＭＳ）半径小于１．４μｍ，在奈奎斯特频率１／２处大多数视场的ＭＴＦ值均大于０．５，畸变小于２％，ＴＶ畸变小于０．３％。 关键词：手机镜头；光学设计；８００万像素；Ｚｅｍａｘ 引言 手机镜头的研发工作始于２０世纪９０年代，世界上第一款照相手机是由夏普ＪＰＨＯＮＥ（现在的日本沃达丰）在２００１年推出的ＪＳＨ０４手机，它只搭载了一个１１万像素的ＣＯＭＳ数码相机镜头。随后各大手机知名制造厂商纷纷开始研发手机摄像功能。２００３年５月２２日夏普制造了１００万素的ＪＳＨ５３，目前照相手机的市场占有率几乎是１００％，特别是带有高像素２Ｍ、３Ｍ、５Ｍ、８Ｍ的镜头就成为镜头研发的热点［１］。目前８００万像素的手机市场占有率还不是太多，但随着人们对高端手机的需求量越来越大，８００万像素手机肯定是主流趋势。鉴于此，在选用合理初始结构的基础上，优化出了一款８００万像素的手机镜头。 １感光器件的选取 感光器件有ＣＣＤ（电荷耦合器件）和ＣＭＯＳ（互补金属氧化物半导体）两种。ＣＭＯＳ器件产生的图像质量相比于ＣＣＤ来说要低一些，到目前为止，大多数消费级别以及高端数码相机都使用ＣＣＤ作为感光元件；ＣＭＯＳ感应器则作为低端产品
光学玻璃透镜 1 成型方法 原来的玻璃透镜模压成型法，是将熔融状态的光学玻璃毛坯倒入高于玻璃转化点50℃以上的低温模具中加压成形。这种方法不仅容易发生玻璃粘连在模具的模面上，而且产品还容易产生气孔和冷模痕迹（皱{TodayHot}纹），不易获得理想的形状和面形精度。后来，采用特殊材料精密加工成的压型模具，在无氧化气氛的环境中，将玻璃和模具一起加热升温至玻璃的软化点附近，在玻璃和模具大致处于相同温度条件下，利用模具对玻璃施压。接下来，在保持所施压力的状态下，一边冷却模具，使其温度降至玻璃的转化点以下（玻璃的软化点时的玻璃粘度约为107。6泊，玻璃的转化点时的玻璃粘度约为1013。4泊）。这种将玻璃与模具一起实施等温加压的办法叫等温加压法，是一种比较容易获得高精度，即容易精密地将模具形状表面复制下来的方法。这种玻璃光学零件的制造方法缺点是：加热升温、冷却降温都需要很长的时间，因此生产速度很慢。 为了解决这个问题，于是对此方法进行了卓有成效的改进，即在一个模压装置中使用数个模具，以提高生产效率。然而非球面模具的造价很高，采用多个模具势必造成成本过高。针对这种情况，进一步研究开发出与原来的透镜毛坯成型条件比较相近一点的非等温加压法，借以提高每一个模具的生产速度和模具的使用寿命。另外，还有人正在研究开发把由熔融炉中流出来的玻璃直接精密成型的方法。 玻璃毛坯与模压成型品的质量有直接的关系。按道理，大部分的光学玻璃都可用来模压成成型品。但是，软化点高的玻璃，由于成型温度高，与模具稍微有些反应，致使模具的使用寿命很短。所以，从模具材料容易选择、模具的使用寿命能够延长的观点出发，应开发适合低温（600℃左右）条件下模压成型的玻璃。然而，开发的适合低温模压成型的玻璃必需符合能够廉价地制造毛坯和不含有污染环境的物质（如PbO、As2O3）的要求。对模压成型使用的玻璃毛坯是有要求的： ①压型前毛坯的表面一定要保持十分光滑和清洁； ②②呈适当的几何形状； ③③有所需要的容量。毛坯一般都选用球形、圆饼形或球面形状，采用冷研磨成型或热压成型。 模具材料需要具备如下特征： ①表面无疵病，能够研磨成无气孔、光滑的光学镜面； ②在高温环境条件下具有很高的耐氧化性能，而且结构等不发生变化，表面质量稳定，面形精度和光洁度保持不变； ③不与玻璃起反应、发生粘连现象，脱模性能好； ④在高温条件下具有很高的硬度和强度等。 现在已有不少有关开发模具材料的专利，最有代表性的模具材料是：以超硬合金做基体，表面镀有贵金属合金和氮化钛等薄膜；以碳化硅和超硬合金做基体，表面镀有硬质碳、金刚石状碳等碳系薄膜；以及Cr2O-ZrO2-TiO2系新型陶瓷。 玻璃透镜压型用的模具材料，一般都是硬脆材料，要想把这些模具材料精密加工成模具，必需使用高刚性的、分辨率能达到0.01μm以下的高分辨率超精密计算机数字控制加工机床，用金刚石磨轮进行磨削加工。磨削加工可获得所期盼的形状精度，但然后还需再稍加抛光精加工成光学镜面才行。在进行高精度的非球面加工中，非球面面形的测试与评价技术是非常重要的。对微型透镜压型用模的加工，要求更加严格，必需进一步提高精度和减轻磨削的痕迹。
XX大学 课程设计说明书 201X/201X 学年第 1 学期 学院：信息与通信工程学院 专业：XXXXXXXX 学生姓名：XXXXX 学号：XXXXX 课程设计题目：双胶合望远镜头设计 起迄日期：20XX年12月22日~20XX年01月02日课程设计地点：XX大学5院楼513、606 指导教师：XXXX 职称: 教授
摘要 (1) 关键词 (1) 第一章课题要求 1.1课题背景 (2) 1.2设计目的 (2) 1.3设计内容和要求 (2) 第二章方案分析 2.1课题名称 (3) 2.2主要数据 (3) 2.3设计思路 (3) 2.4实现原理 (3) 2.5主要过程 (4) 第三章光学系统设计 3.1光圈参数设定 (5) 3.2视场参数设定 (5) 3.3波长设定 (6) 3.4玻璃厚度的设定 (6) 3.5像空间的设定 (7) 第四章光学系统分析 4.1 2D光路分布草图 (7) 4.2 标准点列图Spot Diagram (8) 4.3 光路图OPD FAN (9) 4.4 光线相差图RAY FAN (10) 4.5波前分布图 (11) 第五章光学系统优化 5.1光学系统调焦 (12) 5.2设置可变参数 (13) 5.3优化函数设定 (13) 5.4最终优化 (14) 第六章系统优化前后比较 6.1优化后的2D草图 (15) 6.2优化后的标准点列 (15) 6.3优化后光路图 (16) 第七章心得体会 心得体会 (17)
ZEMAX是一款多功能的光学设计软件，可建立反射、折射、绕射等光学模型，可以用来模拟、分析和辅助设计光学系统，并对光学系统进行优化。双胶合透镜不仅有较好的横向分辨率，而且有较高的轴向分辨率，能够作为共焦3-D成像的一种理想光学元件，在光学领域得到了广泛的应用。本次课程设计，我们将利用ZEMAX软件设计一个双胶合望远镜头，展示利用ZEMAX设计、分析和优化一个简单光学系统的过程，进一步掌握该软件。 关键词:ZEMAX双胶合望远镜头光学系统设计分析
光学镜头基本知识 第一章光线的传播 一﹑光在真空中是沿直线传播的 光在真空中(均匀介质中)是沿直线传播的﹐但是由於在我们的真实空间中﹐光并不能做到这一点﹐这是因为空气。在我们的空气中﹐有存在着各式各样的杂物﹐粉尘﹐水雾等。由於这些东西的存在﹐光在直线传播的过程中﹐碰到这些东西﹐就会产生反射﹐折射。而﹐粉尘表面并不光滑﹐光照射到这粉尘面上的时候便会往各个方向反射﹐这边形成了漫反射。正是由於漫反射的存在﹐这便能使我们能感觉到光﹐能看到东西。 二﹑光的反射﹑透射﹑折射 光在大气中传输总不能按着直线传输﹐光在碰到不透光的物质时会发生反射﹐光碰到透光的物质时会发生透射﹐折射。入射光线﹐反射光线﹐折射光线﹐在同一个平面上﹐即三线共面。 光的反射 光在传输过程中是遵守反射定理的。 反射定理﹕ 入射角等於反射角。 入射角定义为﹕入射光线和法线组成的夹角 反射角定义为﹕反射光线和法线组成的夹角 法线﹕法线就是垂直於入射面的线。法线是一条虚构的线﹐并不是事实存在的。光的透射和折射 有些物质是透光的﹐光可以穿透这些物质﹐这便是光的透射。 每种不同材质的东西都有着不同的透过率﹐光在这些物质中穿透的时候总会有着能量的损失。入射光线的强度与出射光线的强度的比值为这一材质的透过率。 所谓光线的折射就是指光线在进行传输的过程中从一种介质进入另一种介质的时候﹐不会沿直线传播﹐而是有了一定角度的弯折。这便是光线的折射。 通常在大气中我们认定其折射率为1。 折射定律被描述为﹕入射角的正弦与折射角的正弦之比为常数﹐它等于折射线所处介质的折射率n`与入射线所处介质的折射率n之比。 通常折射率较大的介质称为光密介质﹐折射率较小的介质称为光疏介质。若入射光在光密介质﹐这时折射角总大于入射角﹐折射角随着入射角增大而增大﹐最大使折射角为90度﹐这时sini`=1﹐若入射角再增大﹐将发生全反射。 自然界有很多全反射现象﹕海市蜃楼﹑沙漠幻影﹑等。
光学冷加工工艺和设备现状及其发展 张曾扬 ▲历史的回顾 我国光学仪器的加工技术，虽然有较长历史但形成批量生产并具有完整的工艺是在新中国成立后。 光学冷加工工艺在解放前虽然已有所采用，但缺乏完整性。解放后经过光学行业各方面人士及职工的努力，方逐步形成了较完善的加工方法。 五十年代初期，光学行业的设备陈旧，工艺落后。进入第一个五年计划后，加工工艺主要是采用“苏联”的工艺，设备也是由苏联引的和按“苏联”图纸制造的专用设备，二十世纪六十年代初期，国内个别厂家由德国引进了先进设备（如铣磨机和光学对中心磨边机），受到这些设备的启示，国内在六十年代中期开始工艺科研和研制新设备。首先进行的是研究粗磨机机械化和设计粗磨机，由于设备和工艺的改进，加工效率有很大的提高，但是后来受政治形势的影响，光学工艺的革新受到冲击，刚见成效的工艺革新，就此停止。二十世纪七十年代中期，对光学冷加工技术改造和技术革新提出了“四化”目标，即毛坯型料化、粗磨机械化、精磨高速化、定心磨边自动化。经过努力，这些目标全部在二十世纪八十年代初基本实现了。光学工业实现了光学冷加工“四化”，为军转民生产光学仪器奠定了有力基础。二十世纪八十年代针对当时民用光学仪器生产，又提出了光学零件制造的新四化，即抛光高速化，清洗超声化，辅
助工序机械化和辅料商品化。“新四化”，虽然受到了管理体制改变的影响，在研制设备和进行工艺科研的时间和深度不够理想，但全部实现了。 二十世纪八十年代重点是对光学加工机理和工艺因素的研究和探讨，通过科研人员和课题组的努力，均取得了理想的科研成果。在光学零件的定摆磨削和光学零件加工中不同牌号玻璃与不同结合剂的丸片之间的合理匹配都在光学加工方面有了突破，引起光学界的重视。这些科研的成果对光学加工工业起了重要作用，为了我们进一步提高光学加工的科研水平，奠定了雄厚的基础，为新的创新开辟了道路。 二十世纪八十年代是我们光学技术和工艺科研硕果累累的时期。不但在光学加工的基础理论方面，而在加工设备，加工工艺，加工模具，以及辅料等方面都取得了可喜成果。如光学加工机理，光学零件加工工艺因素，光敏胶，PH值稳定剂，光学导电膜，易腐蚀玻璃保护膜；PJM-320平面精磨机，QJM220球面精磨机，QJP-100与QJP-40光学中球面与小球面精磨抛光机；光学零件复制法；光学零件超声清洗代替清擦，光学零件真空吹塑包装以及自聚焦透镜制造等等，真是不胜枚举。这些科研成果，不但通过了部级鉴定，而且均获得子部级奖励或国家发明将。 进入九十年代后，在中国光学行业有了更大的进展，这是由于光学产品出口，光学工艺也随着有了更大的改变和进展。我们采用了几十年的成盘加工工艺受到了冲击，而单件光学加工在光学批量
CCD和CMOS的特性对比 CCD也有两种：全帧(full frame)的和隔行(interline)的。这两种CCD的性能区别非常大。总的来说，全帧的CCD性能最好。其次是隔行的CCD。CMOS的综合性能最差。full frame CCD最突出的优势是分辨率和动态范围。最弱的地方就是贵，耗电。CMOS最差的地方是分辨率，动态范围和噪声。优势就是便宜，省电。interline CCD比CMOS强的地方在于噪声。总的来说，两种CCD的颜色还原都比CMOS强。 现在一般的消费级数码相机，在宣传上都不说是Full frame CCD还是Interline CCD。当然多数都是后者。专业级的数码相机，肯定是前者。所以，Full frame CCD 和Interline CCD间的区别，都存在于专业级数码相机和消费级机之间。当然，专业级数码相机彩用的大面积CCD带来的好处更突出。 光学镜头基础知识 光学镜头是机器视觉系统中必不可少的部件,直接影响成像质量的优劣，影响算法的实现和效果。另外争取选折合适的镜头，降低机器视觉系统成本，才是产业兴旺发达的唯一出路。光学镜头规格繁多，有时不免头晕。光学镜头从焦距上可分为短焦镜头、中焦镜头，长焦镜头；从视场大小分有广角、标准，远摄镜头；结构上分有固定光圈定焦镜头，手动光圈定焦镜头，自动光圈定焦镜头，手动变焦镜头、自动变焦镜头，自动光圈电动变焦镜头，电动三可变（光圈、焦距、聚焦均可变）镜头等。根据我们使用的经验，俄罗斯的光学镜头很便宜。 结构上分 1固定光圈定焦镜头 简单。镜头只有一个可以手动调整的对焦调整环，左右旋转该环可使成像在CCD 靶面上的图像最清晰。没有光圈调整环，光圈不能调整，进入镜头的光通量不能通过改变镜头因素而改变，只能通过改变视场的光照度来调整。结构简单，价格便宜。 2手动光圈定焦镜头 手动光圈定焦镜头比固定光圈定焦镜头增加了光圈调整环，光圈范围一般从F1.2 或F1.4 到全关闭，能方便地适应被被摄现场地光照度，光圈调整是通过手动人为进行的。光照度比较均匀，价格较便宜。 3 自动光圈定焦镜头 在手动光圈定焦镜头的光圈调整环上增加一个齿轮合传动的微型电机，并从驱动电路引出 3 或 4 芯屏蔽线，接到摄像机自动光圈接口座上。当进入镜头的光通量变化时，摄像机 CCD 靶面产生的电荷发生相应的变化，从而使视频信号电平发生变化，产生一个控制信号，传给自动光圈镜头，从而使镜头内的电机做相应的正向或反向转动，完成调整大小的任务。 4 手动光圈变焦镜头 焦距可变的，有一个焦距调整环，可以在一定范围内调整镜头的焦距，其可变比一般为 2～3 倍，焦距一般为3.6~8mm。实际应用中，可通过手动调节镜头的变焦环，可以方便地选择被监视地市场的市场角。但是当摄像机安装位置固定下以后，在频繁地手动调整变焦是很不方便的。因此，工程完工后，手动变焦镜头的焦距一般很少调整。仅起定焦镜头的作用。 5 自动光圈电动变焦镜头 与自动光圈定焦镜头相比增加了两个微型电机，其中一个电机与镜头的变焦环合，当其转 动时可以控制镜头的焦距；另一电机与镜头的对焦环合，当其受控转动时可完成镜头的对焦。但是，由于增加了两个电机且镜片组数增多，镜头的体积也相应增大。 6 电动三可变镜头 与自动光圈电动变焦镜头相比，只是将对光圈调整电机的控制由自动控制改为由控制器来手动控制。 场合上分： 按视场大小分为：小视场镜头，普通镜头（约50 度左右），广角镜头和特广角镜头（100－120 度）1 标准镜头：视角约50 度，也是人单眼在头和眼不转动的情况下所能看到的视角，所以
本科毕业设计论文 手机照相镜头的光学设计 摘要 随着市场的发展，可拍照手机逐渐取代普通手机，而手机的小型超薄化也是必然趋势，手机的照相功能的提升和小型超薄化应并进，而二者又是相互制约的,因此尽量减小手机照相镜头的体积并提高其性能成为必然趋势。 本文后半部分运用ZEMAX对所设计的镜头进行了调整和优化，用缩放法对初始模型反复调试和修改，并根据课题要求进行了数据分析,最终得出了符合设计要求的结果.最终设计结果为：镜头总长：10.07mm，后焦距：1.27mm。畸变范围-1.07到1。76 之间.中心视场MTF＠160lp/mm值为0.52.边缘视场MTF＠120lp/mm值为0.53。 关键字：可拍照手机镜头小型化ZEMAX 优化。 目录 摘要 (Ⅰ) Abstract (Ⅱ) 目录 (1) 1 绪论 (1) 1。1 研究的目的和意义 (1) 1。2 可拍照手机和镜头设计的国内外发展 (1) 1。2。1 可拍照手机国内外发展状况 (1) 1。2。2 现今镜头设计的国内外发展状况 (2) 2 手机照相镜头的成像原理介绍 (3) 2.1 可拍照手机照相原理....................................... (3) 2。2 感光元件简介............................................. (3)
2。3 镜头结构分类及选择........................... (3) 2.4手机镜头的性能指标和相关术语 (4) 2.4。1镜头类型选择的依据［7] (4) 2.4.2数码镜头鉴别率 (4) 2。4。3光圈范围 (4) 2. 4. 4影响像质的几个因素 (5) 3光学系统设计 (6) 3。1光学设计软件简介 (6) 3.1.1 ZEMAX MTF函数 (6) 3。1.2缺省的评价函数及优化 (6) 3。1. 3归一化的视场和光瞳坐标 (7) 3。2设计要求及分析 (7) 3.3初始结构的选择 (8) 3。3。1 视场角的确定 (10) 3.3.2 F数的确定 (10) 3。3。3 工作波长的选择 (10) 3.3.4调制传递函数图如下 (11) 3.3.5七种塞得像差分别为 (11) 3。3.6场曲和畸变图 (12) 3.3。7点列图如下 (12) 3.3.8光线特性曲线图 (13) 3。4 像差的初步校正 (13) 3.4.1初步校正后的数据 (13) 3.4。2二维光路图如下 (15) 3.4。3调制传递函数图如下： (15) 3.4。4场曲畸变图 (16) 3。4.5点列图 (17) 3.4.6光线特性曲线图 (17) 3。5系统优化 (18) 3.5。1优化数据 (18) 3. 5。2二维光路图 (19) 3.5.3 点列图 (20) 3。5。4场曲畸变示意图 (20) 3.5.5 MTF分析图 (21) 3.5。6光线特性曲线图 (23) 3。6公差分析 (24) 3. 6. 1公差分析的一般过程 (24)

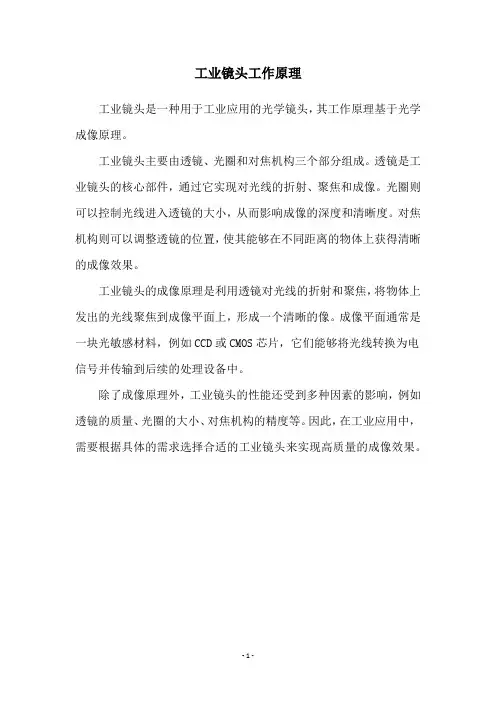

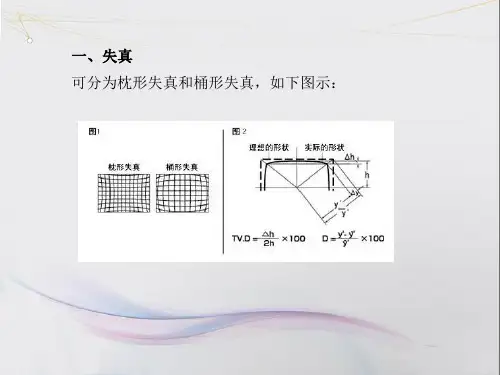

光学镜头概述及分类 光学镜头一般称为摄像镜头或摄影镜头，简称镜头，其功能就是光学成像。镜头是机器视觉系统中的重要组件，对成像质量有着关键性的作用，它对成像质量的几个最主要指标都有影响，包括：分辨率、对比度、景深及各种像差。镜头不仅种类繁多，而且质量差异也非常大，但一般用户在进行系统设计时往往对镜头的选择重视不够，导致不能得到理想的图像，甚至导致系统开发失败。本文的目的是通过对各种常见镜头的分类及主要参数介绍，总结各种因素之间的相互关系，使读者掌握机器视觉系统中镜头的选用技巧。 根据有效像场的大小划分 把摄影镜头安装在一很大的伸缩暗箱前端，并在该暗箱后端安装一块很大的磨砂玻璃。当将镜头光圈开至最大，并对准无限远景物调焦时，在磨砂玻璃上呈现出的影像均位于一圆形面积内，而圆形外则漆黑，无影像。此有影像的圆形面积称为该镜头的最大像场。在这个最大像场范围的中心部位，有一能使无限远处的景物结成清晰影像的区域，这个区域称为清晰像场。照相机或摄影机的靶面一般都位于清晰像场之内，这一限定范围称为有效像场。由于视觉系统中所用的摄像机的靶面尺寸有各种型号，所以在选择镜头时一定要注意镜头的有效像场应该大于或等于摄像机的靶面尺寸，否则成像的边角部分会模糊甚至没有影像。 根据有效像场的大小，一般可分为如下几类：
根据焦距分类 根据焦距能否调节，可分为定焦距镜头和变焦距镜头两大类。依据焦距的长短，定焦距镜头又可分为鱼眼镜头、短焦镜头、标准镜头、长焦镜头四大类。需要注意的是焦距的长短划分并不是以焦距的绝对值为首要标准，而是以像角的大小为主要区分依据，所以当靶面的大小不等时，其标准镜头的焦距大小也不同。变焦镜头上都有变焦环，调节该环可以使镜头的焦距值在预定范围内灵活改变。变焦距镜头最长焦距值和最短焦距值的比值称为该镜头的变焦倍率。变焦镜头有可分为手动变焦和电动变焦两大类。 变焦镜头由于具有可连续改变焦距值的特点，在需要经常改变摄影视场的情况下非常方便使用，所以在摄影领域应用非常广泛。但由于变焦距镜头的透镜片数多、结构复杂，所以最大相对孔径不能做得太大，致使图像亮度较低、图像质量变差，同时在设计中也很难针对各种焦距、各种调焦距离做像差校正，所以其成像质量无法和同档次的定焦距镜头相比。 实际中常用的镜头的焦距是从4毫米到300毫米的范围内有很多的等级，如何选择合适焦距的镜头是在机器视觉系统设计时要考虑的一个主要问题。光学镜头的成像规律可以根据两个基本成像公式牛顿公式和高斯公式来推导，对于机器视觉系统的常见设计模型，我们一般是根据成像的放大率和物距这两个条件来选择合适焦距的镜头的，在此给出一组实用的计算公式： 放大率：m=h’/h=l’/l 物距：l = f(1+1/m) 像距：l’= f(1+m) 焦距：f = l/(1+1/m) 物高：h = h’/m = h’(l-f)/f 像高：h’= mh = h(l’-f)/f 根据镜头接口类型划分 镜头和摄像机之间的接口有许多不同的类型，工业摄像机常用的包括c接口、cs接口、f接口、v接口、t2接口、徕卡接口、m42接口、m50接口等。接口类型的不同和镜头性能及质量并无直接关系，只是接口方式的不同，一般可以也找到各种常用接口之间的转接口。 c接口和cs接口是工业摄像机最常见的国际标准接口，为1英寸－32un英制螺纹连接口，c型接口和cs型接口的螺纹连接是一样的，区别在于c型接口的后截距为17.5mm，cs型接口的后截距为12.5mm。所以cs型接口的摄像机可以和c口及cs口的镜头连接使用，只是使用c口镜头时需要加一个5mm的接圈；c型接口的摄像机不能用cs口的镜头。
光学镜头的选择及主要参数 发布者：pomeas浏览次数：EE] 13 摄像头镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像头的整机指标，因此，摄像头镜头的选择是否恰当既关系到系统质量，又关系到工程造价。 镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像头和照相机的原理是一致的。当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头 基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。由此可见，镜头在闭路监控系统中的作用是非常重要的。 工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 1、镜头的分类 （1）以镜头安装分类 所有的摄像头镜头均是螺纹口的，CCD摄像头的镜头安装有两种工业标准，即C安装座和CS安装座。 两者螺纹部分相同，但两者从镜头到感光表面的距离不同。 C安装座：从镜头安装基准面到焦点的距离是17.526mm。 CS安装座：特种C安装，此时应将摄像头前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的
距离是12.5mm。如果要将一个C安装座镜头安装到一个 CS安装座摄像头上时，则需要使用镜头转换器 (2)以摄像头镜头规格分类 摄像头镜头规格应视摄像头的 CCD尺寸而定，两者应相对应。即摄像头的CCD靶面大小为1/2英寸 时，镜头应选1/2英寸。摄像头的CCD靶面大小为1/3英寸时，镜头应选1/3英寸。摄像头的CCD靶面大小为1/4英寸时，镜头应选1/4英寸。如果镜头尺寸与摄像头 CCD靶面尺寸不一致时，观察角度将不符合设计要求，或者发生画面在焦点以外等问题。 (3)以镜头光圈分类 镜头有手动光圈( manual iris )和自动光圈( auto iris )之分，配合摄像头使用，手动光圈镜头适合于亮度不变的应用场合，自动光圈镜头因亮度变更时其光圈亦作自动调整，故适用亮度变化的场合。 自动光圈镜头有两类：一类是将一个视频信号及电源从摄像头输送到透镜来控制镜头上的光圈，称为视频输入型，另一类则利用摄像头上的直流电压来直接控制光圈，称为 DC 输入型。自动光圈镜头上的 ALC (自动镜头控制)调整用于设定测光系统，可以整个画面的平均亮度，也可以画面中最亮部分(峰值)来设定基准信号强度，供给自动光圈调整使用。 一般而言， ALC 已在出厂时经过设定，可不作调整，但是对于拍摄景物中包含有一个亮度极高的目标 时，明亮目标物之影像可能会造成 "白电平削波”现象，而使得全部屏幕变成白色，此时可以调节ALC来变 换画面。 另外，自动光圈镜头装有光圈环，转动光圈环时，通过镜头的光通量会发生变化，光通量即光圈，一 般用F表示，其取值为镜头焦距与镜头通光口径之比，即：F= f (焦距)/D (镜头实际有效口径)，F值 越小，则光圈越大。 采用自动光圈镜头，对于下列应用情况是理想的选择，它们是：在诸如太阳光直射等非常亮的情况下，用自动光圈镜头可有较宽的动态范围。要求在整个视野有良好的聚焦时，用自动光圈镜头有比固定光圈镜头更大的景深。要求在亮光上因光信号导致的模糊最小时，应使用自动光圈镜头。 (4)以镜头的视场大小分类
我国光学加工技术的发展历史 发布日期:2008-03-05 我也要投稿!作者:网络阅读:[ 字体选择：大中 小 ] 我国光学仪器的加工技术，虽然有较长历史但形成批量生产并具有完整的工艺是在新中国成立后。光学冷加工工艺在解放前虽然已有所采用，但缺乏完整性。解放后经过光学行业各方面人士及职工的努力，方逐步形成了较完善的加工方法。 五十年代初期，光学行业的设备陈旧，工艺落后。进入第一个五年计划后，加工工艺主要是采用“苏联”的工艺，设备也是由苏联引的和按“苏联”图纸制造的专用设备，二十世纪六十年代初期，国内个别厂家由德国引进了先进设备（如铣磨机和光学对中心磨边机），受到这些设备的启示，国内在六十年代中期开始工艺科研和研制新设备。首先进行的是研究粗磨机机械化和设计粗磨机，由于设备和工艺的改进，加工效率有很大的提高，但是后来受政治形势的影响，光学工艺的革新受到冲击，刚见成效的工艺革新，就此停止。 二十世纪七十年代中期，对光学冷加工技术改造和技术革新提出了“四化”目标，即毛坯型料化、粗磨机械化、精磨高速化、定心磨边自动化。经过努力，这些目标全部在二十世纪八十年代初基本实现了。 光学工业实现了光学冷加工“四化”，为军转民生产光学仪器奠定了有力基础。二十世纪八十年代针对当时民用光学仪器生产，又提出了光学零件制造的新四化，即抛光高速化，清洗超声化，辅助工序机械化和辅料商品化。“新四化”，虽然受到了管理体制改变的影响，在研制设备和进行工艺科研的时间和深度不够理想，但全部实现了。二十世纪八十年代重点是对光学加工机理和工艺因素的研究和探讨，通过科研人员和课题组的努力，均取得了理想的科研成果。在光学零件的定摆磨削和光学零件加工中不同牌号玻璃与不同结合剂的丸片之间的合理匹配都在光学加工方面有了突破，引起光学界的重视。这些科研的成果对光学加工工业起了重要作用，为了我们进一步提高光学加工的科研水平，奠定了雄厚的基础，为新的创新开辟了道路。 二十世纪八十年代是我们光学技术和工艺科研硕果累累的时期。不但在光学加工的基础理论方面，而在加工设备，加工工艺，加工模具，以及辅料等方面都取得了可喜成果。如光学加工机理，光学零件加工工艺因素，光敏胶，PH值稳定剂，光学导电膜，易腐蚀玻璃保护膜；PJM-320平面精磨机，QJM220球面精磨机，QJP-100与QJP-40光学中球面与小球面精磨抛光机；光学零件复制法；光学零件超声清洗代替清擦，光学零件真空吹塑包装以及自聚焦透镜制造等等，真是不胜枚举。这些科研成果，不但通过了部级鉴定，而且均获得子部级奖励或国家发明将。进入九十年代后，在中国光学行业有了更大的进展，这是由于光学产品出口，光学工艺也随着有了更大的改变和进展。我们采用了几十年的成盘加工工艺受到了冲击，而单件光学加工在光学批量生产中占据了统治地位。 本世纪初，我国光学制造业已取得了辉煌的成果，进入了发展的高峰，已形成了很强的生产能力。据有数字统计的资料，我国光学制造能力已超过了五亿件/年，当然这不包括，一些小型民办企业的生产能力。在亚洲也好，在世界上也好，中国光学冷加工的能力应当是名列前茅的，但我们的技术水平却是比较落后。主要是表现在不能大批量生产高精度元器件，大部分企业不能长期稳定生产，不能制造高精度的特种光学零件。造成此种现象的原因：a.执行工艺规程不够b.没有专门工艺研究和工艺设备的研究开发单位c.没有行业法规d.没有软件贸易企业，没有“光学工程”的承包单位。 光学加工设备和光学工艺的发展是分不开的。孔夫子说过“工欲善其事，必先利其器”。
