双代号网络图的绘制技巧 双代号网络图又称网络计划技术或箭条图，简称网络图。在我国随着建筑领域投资包干和招标承包制的深入贯彻执行，在施工过程中对进度管理、工期管理和成本监督方面要求愈益严格，网络计划技术在这方面将成为有效的工具。借助电子计算机，从计划的编制、优化、到执行过程中调整和控制，网络计划技术突现出它的优势，越来越被人们广泛认识、了解和使用。 1绘图中普遍存在的问题 常听说大家对网络图的绘制比较头疼。因为在绘图时，工序与工序之间的逻辑关系难以把握、什么地方需要架设虚工序看不出来、前边工序什么时候相交、如何为紧后工作做准备、网络图开始如何绘制、结尾如何收口等一系列问题都是我们绘制网络图必须遇到的问题和步骤。如果掌握绘制技巧就能快速准确地完成绘图要求。下面我把这几年自己总结出来一套有效的方法介绍给大家。 2 网络图的绘制技巧 2.1网络图的三大要素 网络图是由节点、工序和线路三大要素构成的。 2.1.1节点 节点是用圆圈表示箭线之间的分离与交会的连接点。它由不同的代号来区，表示工序的结束与工序的开始的瞬间，具有承上启下的连接作用；它不占用时间，也不消耗资源。在网络图中结点分为开始结点、结束结点和中间结点三种。
2.1.2工序（工作） 工序是指把计划任务按实际需要的粗细程度划分成若干要消耗时间、资源、人力和材料的子项目。在网络图中用两个节点和一条箭线表示。箭线上方表示工序代号，下方表示工序作业时间。 2.1.3线路 线路是指在双代号网络图中从起点节点沿着箭线方向顺序通过一系列箭线和节点而达到终点节点的通道。一个完整的网路图有若干条线路组成，在诸多线路中作业时间相加最长的一条称为关键线路，宜用粗箭线、双箭线表示，使其一目了然。 2.2网络图的绘制技巧 要想快速准确地绘制双代号网路图，应先把工程项目的“工作明细表”分四步认真仔细的进行分析与研究。 2.2.1网络图开头绘制技巧 先从“工作明细表”中找出开始的工序。寻找的方法是：只要在“紧前工作”一列中没有紧前工作的工序，必定是开始的工序。这时候只需画一个开始的节点，引出若干条开始的工序就可以了。例如：某工程的“工作明细表”如下表一所示：本例中A、B 是开始的两道工序，应如图1绘制 表1：工作明细表 工作 A B C D E F G H 紧前 ———— A A BC BC DE DEF 工作 紧后 CD EF EF GH GH H ————工作
双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。 双代号网络图计算方法一 一、要点： 任何一个工作总时差≥自由时差 自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差 最迟开始时间—最早开始时间（最小） 关键工作：总时差最小的工作 最迟完成时间—最早完成时间（最小） 在网络计划中，计算工期是根据终点节点的最早完成时间的最大值 二、双代号网络图六时参数我总结的计算步骤（比书上简单得多） ①② t过程 做题次序： 1 4 5 ES LS TF 2 3 6 FS LF FF
步骤一： 1、A 上再做A 下 2 3、起点的A 上=0，下一个的A 上= A 上 4、A 下=A 上+t 过程（时间） 步骤二： 1、 B 下再做B 上 2、 做的方向从结束点往开始点 3、 结束点B 下=T （需要的总时间=结束工作节点中最大的A 下） 结束点B 上=T-t 过程（时间） 4、B 下=前一个的B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的B 上 B 上=B 下—t 过程（时间） 步骤三： 总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了 步骤四： 自由时差=紧后工作A 上（取最小的）—本工作A 下 =紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：
双代号网络图计算方法二 一、双代号网络图6个时间参数的计算方法（图上计算法） 从左向右累加，多个紧前取大，计算最早开始结束； 从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。 上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图 双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实
关于计算双代号网络图的题目 用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期。
注：其中工作F的最迟完成时间为计算工期17 其自由时差为17-12=5（计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了） 双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。 双代号网络图中的计算主要有六个时间参数： ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻； EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻 LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间； LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间； TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；
FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。 双代号网络图时间参数的计算一般采用图上计算法。下面用例题进行讲解。 例题：试计算下面双代号网络图中，求工作C的总时差？ 早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0； EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5； 如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E 工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。 迟时间计算：LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23； LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D； 如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。 时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）；
双代号时标网络计划典型例题 2012-07-04 11:47 来源：打印| 收藏| 字号 分享到： 例题1：下图所示的双代号网络图中，存在绘图错误的有（）。 A．循环回路 B．多个起点节点 C．多个终点节点 D．一对节点编号代表多项工作 E．节点编号顺序错误 【正确答案】CDE 【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。参见教材P117、119 例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。 A．网络图必须正确表达各工作间的逻辑关系 B．网络图中可以出现循环回路 C．网络图中一个节点只有一条箭线引出 D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线 E．单目标网络计划只有一个起点节点和一个终点节点 【正确答案】ADE
【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119 例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（）。 A．A图 B．B图 C．C图 D．D图
简单好用的双代号网络图绘制软件 导语： 双代号网络图是一种十分普遍的网络计划形式，主要是以箭线及两端节点的编号来表示某一项工作的一种网络图。但对于新手而言，理解起来似乎有点困难。不过没关系，借助专业绘制软件，就可以帮助新手绘制双代号网络图。 免费获取网络拓扑图软件：https://www.doczj.com/doc/669158385.html,/network/ 一款好用的双代号网络图绘制软件 亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑双代号网络图的软件。软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。
软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。亿图网络图绘制软件是您绘制双代号网络图的不二选择。

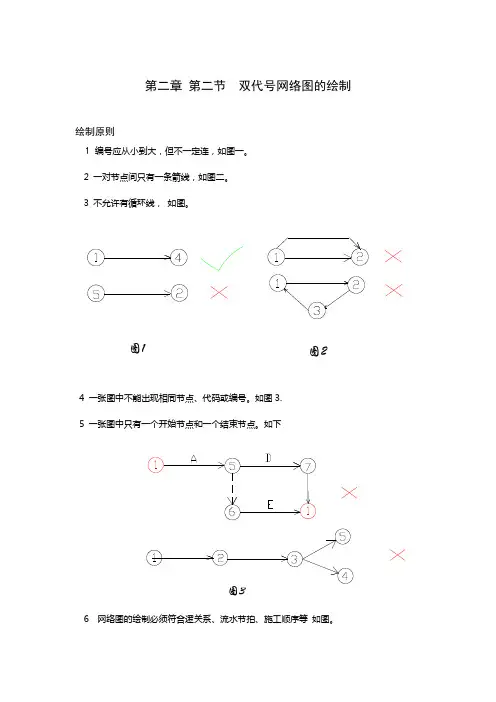

双代号网络图的三要素： 1、工作：即箭线。是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。也称之为工序或者作业。 2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。 3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。 双代号网络图的绘制规则： 1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。 2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。 3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。 4、网络图中的节点编号应该自左向右，由小到大，确保工作的起点节点的编号小于工作终点节点的编号，而且不能出现重复编号的节点，但是可以是非连续的编号。 5、网络图中不能出现双向箭头和无箭头的连线。 6、网络图中不允许出现没有箭尾节点的箭线和没有箭头节点的箭线。 7、禁止在箭线上引入或者引出其他箭线，除非网络图的起点节点有多条箭线引
双代号网络计划图 一、选择题 1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。 A.混凝土养护工作是实工作，用实箭线表示 B.虚工作不需要消耗时间，但需要消耗资源 C.虚工作的不需要消耗资源，但需要消耗时间 D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点 2.已知下列双代号网络图，工作H的紧后工作有（C ）。 A.工作G、C、D B.工作G、C C.工作G、B、C D.工作G、B、C、A、D 3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。 A.①→②→③→⑤→⑦ B.①→②→③→⑤→⑦ C.①→③→⑤→⑦ D.①→②→③→⑥→⑦ 4.某工作M有A、B、C三项紧前工作，ES=5，D=3，ES=4，D=5，ES=6，CBBAA D=1，则ES为（ B ）。MC A.8 B.9 C.7 D.6 5.某工作N有A、B、C三项紧后工作，LF=10，D=3，LS=12，LF=15，D=1，CCABA则LF为（A ）。N D.10 C.14 B.0 A.7 6.某工作K的LF=20，D=3，ES=10，则TF为（D ）。KKKK A.20 B.10 C.17 D.7 7.某工作M的最早开始时间为第16天，持续时间为5天。该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。 A.3 B.6 C.7 D.5 8.有M、N两项连续工作，ES=4，ES=14，D=4，LF=30，则（A ）。MNMM A.TF=22，FF=6 B.TF=26，FF=6 MMMM C.TF=22，FF=10 D.TF=26，FF=10 MMMM9.某工作P，已知LF=15、D=2，有M、N、K三项紧前工作，ES=5、

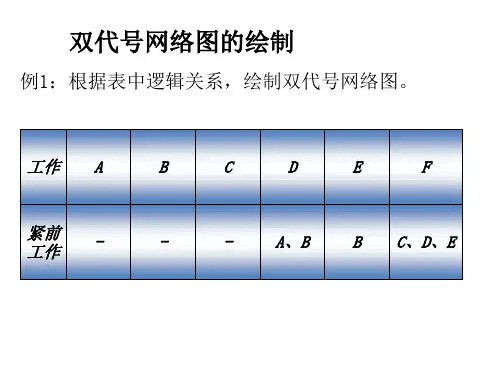

双代号网络图的绘制方法 一、根据题目要求画出工作逻辑关系矩阵表，格式如下： 二、根据工作逻辑矩阵表计算工作位置代号表，为了使双代号网络图的条理清楚，各工作的布局合理，可以先按照下列原则确定各工作的开始节点位置号和结束节点位置号，然后按各自的节点位置号绘制网络图。
位置代号计算规则： ①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零； ②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1； ③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值； ④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1。 三、绘制双代号网络进度计划表，按照下列绘图原则： 1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。 2、依次绘制其他工作箭线。这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。在绘制这些工作箭线时，应按下列原则进行： ①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。 ②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：
第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存 在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭 线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节 点分别相连，以表达它们之间的逻辑关系。 第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。 第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。如果上述条件成立，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线。 第四种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况，也不存在第三种情况时，则应将本工作箭线单独划在其紧前工作箭线之后的中部，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。 3、当各项工作箭线都绘制出来以后，应合并那些没有紧后工作的工作箭线的箭头节点，以保证网络图只有一个终点节点。

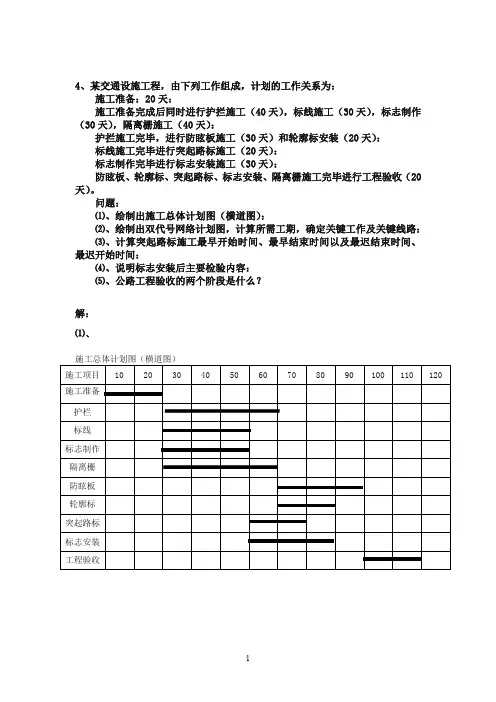

4、某交通设施工程，由下列工作组成，计划的工作关系为： 施工准备：20天： 施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）： 护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）： 标线施工完毕进行突起路标施工（20天）： 标志制作完毕进行标志安装施工（30天）： 防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。 问题： ⑴、绘制出施工总体计划图（横道图）： ⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路： ⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： ⑷、说明标志安装后主要检验内容： ⑸、公路工程验收的两个阶段是什么？ 解： ⑴、
⑵、图详见下页 ⑸、交工验收和竣工验收。 工期：110天 关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收 ⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： 最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d ⑷、说明标志安装后主要检验内容： ⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。 ⑸、公路工程验收的两个阶段是什么？
欢迎您的下载， 资料仅供参考！ 致力为企业和个人提供合同协议，策划案计划书，学习资料等等 打造全网一站式需求
问题 a)绘制本工程的双代号网络计划图。 (2)用图算法进行时间参数计算，并标出关键线路。 分析与答案： (1 )齐工程的双代号网络计划图见图 图中；A表示吊顶；B表示内墙面刷涂料；C表示地面铺装⑵时间参数的计算结果和关键线路见下图。
.................... 曲W "斤彳...................... 注：该图体现网络图的逻辑关系 找出关键线路 计算总工期 注：1、线路总的持续时间最长的线路为关键线路，总的持续时间就是总工期 2、在关键线路上的工作是关键工作
总工期=3+4+4+2 = 13 （犬） 关键线路是：钢筋1、模板1、模板2、混凝土2
..................... 曲為册nf ................................... 注：紧后工作的最早开始时间等于该工作的最早完成时间，有多项紧前时取大
曲册nf 计算步骤笫二步：填列岀各项T作的最早开始时间和最早完成时间 计算步骤笫二步：填列出各项工作的最迟完成吋间和最迟开始吋间 注：从右往左算看紧后，取小值
曲9r”斤彳 计算步骤第四步：填列总时差及某些工作的自由时差 注：开始一开始=完成一完成 当计划工期=计算工期，总时差等于零，自由时差也为多。 计算步骤第五儿：计算自由吋差=该工作的紧后T作的最早开始时间一该T 作的最早完成时间 多项紧后取小 结论：计划丁期等于计算T期，总吋差为0的T作是关键丁作 从起点节点开始到终点节点均为关键工作，且所有的工作的吋间间隔为零总时差最小的工作为关键丁作。
网络计划技术习题 一、选择题 1．双代号网络图的三要素是指（）。 A.节点、箭杆、工作作业时间 B.紧前工作、紧后工作、关键线路 C.工作、节点、线路 D.工期、关键线路、非关键线路 2．利用工作的自由时差，其结果是（）。 A.不会影响紧后工作，也不会影响工期 B.不会影响紧后工作，但会影响工期 C.会影响紧后工作，但不会影响工期 D.会影响紧后工作和工期 3．下列（）说法是错误的。 A.总时差为零的工作是关键工作 B.由关键工作组成的线路是关键线路 C.总时差为零，自由时差一定为零 D.自由时差是局部时差，总时差是线路性时差 4．下列（）说法是错误的。 A.任何工程都有规定工期、计划工期和计算工期 B.计划工期可以小于规定工期 C.计划工期可以等于规定工期 D.计划工期有时可等于计算工期 5．（），会出现虚箭线。 A.当只有相同的紧后工作时 B.当只有不相同的紧后工作时 C.既有相同，又有不相同的紧后工作时 D.不受约束的任何情况 6．网络计划的缺点是（）。 A.不能反映工作问题的逻辑 B.不能反映出关键工作 C.计算资源消耗量不便 D.不能实现电算化 7．某项工作有两项紧后工作C、D，最迟完成时间:C=20天， D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完 成时间是（）。 A. 13天 B. 3天 C. 8天 D. 15天 8．双代号网络图中的虚工作（）。 A.即消耗时间，又消耗资源 B.只消耗时间，不消耗资源 C.即不消耗时间，又不消资源 D.不消髦时间，又消耗资源 9．下列不关虚工序的错误说法是（）。 A.虚工序只表示工序之间的逻辑关系 B.混凝土养护可用虚工序表示 C.只有双代号网络图中才有虚工序 D.虚工作一般用虚箭线表示 10．网络计划中，工作最早开始时间应为（）。 A.所有紧前工作最早完成时间的最大值 B.所有紧前工作最早完成时间的最小值 C.所有紧前工作最迟完成时间的最大值 D.所有紧前工作最迟完成时间的最大值 11．某项工作有两项紧后工作C、D，最迟完成时间:C=30天， D=20天，工作持续时间:C=5天，D=15天，则本工作的最迟 完成时间是（）。 A. 3天 B.5天 C.10天 D.15天 12．一般情况下，主要施工过程的流水节拍应是其他各施工工程流 水节拍的（）。 A.最大值 B.最小值 C.平均值 D.代数和 13．关于自由时差和总时差，下列说法中错误的是（a ）。 A.自由时差为零，总时差必定为零 B.总时差为零，自由时差必为零 C.不影响总工期的前提下，工作的机动时间为总时差 D.不影响紧后工序最早开始的前提下，工作的机动时间为自由时差 14．某工程网络计划在执行过程中，某工作实际进度比计划进度拖后5天，影响工期2天，则该工作原有的总时差为（）。
双代号网络图的绘制方法 导语： 主要是以箭线及两端节点的编号来表示某一项工作的一种网络图。想要绘制好一张专业的双代号网络图说难不难，说简单也不简单，但如果用对了软件，那么必将会事半功倍。下面给大家推荐一款专业的绘制双代号网络图软件。 免费获取网络拓扑图软件：https://www.doczj.com/doc/669158385.html,/network/ 为你量身定做的双代号网络图绘制软件——亿图软件 亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑双代号网络图的软件。软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。
软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。亿图网络图绘制软件是您绘制双代号网络图的不二选择。 双代号网络图的三要素： 1、工作：即箭线。是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。也称之为工序或者作业。
2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。 3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。 双代号网络图的绘制规则： 1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。 2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。 3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。 4、网络图中的节点编号应该自左向右，由小到大，确保工作的起点节点的编号小于工作终点节点的编号，而且不能出现重复编号的节点，但是可以是非连续的编号。 5、网络图中不能出现双向箭头和无箭头的连线。 6、网络图中不允许出现没有箭尾节点的箭线和没有箭头节点的箭线。 7、禁止在箭线上引入或者引出其他箭线，除非网络图的起点节点有多条箭线引出(外向箭头)或者重点节点有多条箭线引入(内向箭线)，此时为了让图形更简洁，则可以使用母线法绘图。 8、绘制网络图时，宜避免箭线交叉。但是当交叉不可避免时，也可以采用过桥法或指向法进行处理。 9、一个网络图中只能有一个起点节点和终点节点。 10、同一项工作不能在一个网络图中重复表达。 双代号网络图的一般绘图步骤： 第一步：进行任务分解，然后具体划分需要施工的工作。 第二步：确定需要完成的工作计划的所有工作及其逻辑关系。 第三步：确定每一项工作需要持续的时间，并制定详细的工程分析表。 第四步：根据所指定的工程分析表，绘制并修改网络图。 获取更多网络拓扑图技巧：https://www.doczj.com/doc/669158385.html,/software/network/
一、双代号网络图6个时间参数的计算方法（图上计算法） 从左向右累加，多个紧前取大，计算最早开始结束； 从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。 上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图 双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线 表示虚工作，以波形线表示工作的自由时差。 双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。如图中①→②→⑥→⑧ 2、时差计算 1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。 如A工作的FF=0，B工作的FF=1 但是有一种特殊情况，很容易忽略。 如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时
E工作 的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。 2）总时差。 总时差的简单计算方法： 计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是 从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的 波形线的长度和，该工作的总时差=波形线长度和的最小值。 还是以上面的网络图为例，计算E工作的总时差： 以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E 的总时差就是2。 再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波 形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
双代号网络图的绘制方法 二、根据工作逻辑矩阵表计算工作位置代号表，为了使双代号网络图的条理清楚，各工作的布局合理，可以先按照下列原则确定各工作的开始节点位置号和结束节点位置号，然后按各自的节点位置号绘制网络图。 位置代号计算规则： ①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零； ②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1； ③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值； ④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1。 三、绘制双代号网络进度计划表，按照下列绘图原则： 1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。 2、依次绘制其他工作箭线。这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。在绘制这些工作箭线时，应按下列原则进行：
①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。 ②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑： 第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存 在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏 中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭 线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节 点分别相连，以表达它们之间的逻辑关系。 第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。 第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。如果上述条件成立，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线。 第四种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况，也不存在第三种情况时，则应将本工作箭线单独划在其紧前工作箭线之后的中部，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。 3、当各项工作箭线都绘制出来以后，应合并那些没有紧后工作的工作箭线的箭头节点，以保证网络图只有一个终点节点。
评分次数 3 双代号网络图的绘制 1．各种逻辑关系的正确表示方法 各工作间的逻辑关系，既包括客观上的由工艺所决定的工作上的先后顺序关系，也包括施工组织所要求的工作之间相互制约、相互依赖的关系。逻辑关系表达得是否正确，是网络图能否反映工程实际情况的关键，而且逻辑关系搞错，图中各项工作参数的计算以及关键线路和工程工期都将随之发生错误。 （1）工艺顺序 所谓工艺顺序，就是工艺之间内在的先后顺序。如某一现浇钢筋混凝土柱的施工，必须在绑扎完柱子钢筋和支完模板以后，才能浇筑混凝土。（2）组织顺序 所谓组织顺序，是网络计划人员在施工方案的基础上，根据工程对象所处的时间、空间以及资源供应等客观条件所确定的工作展开顺序。如同一施工过程，有A，B，C三个施工段，是先施工A，还是先施工B或C，或是同时施工其中的两个或三个施工段；某些不存在工艺制约关系的施工过程，如屋面防水工程与门窗工程，二者之中先施工其中某项，还是同时进行，都要根据施工的具体条件(如工期要求、人力及材料等资源供应条件
来确定。 在绘制网络图时，应特别注意虚箭线的使用。在某些情况下，必须借助虚箭线才能正确表达工作之间的逻辑关系，如表12-l中的第10种和第12种情况。表12-l给出了常见逻辑关系及其表示方法。 表12-1 双代号网络图中常见的逻辑关系及其表示方法 序 号 工作间逻辑关系表示方法 1A,B,C无紧前工作，即工作A,B,C 均为计划的第一项工作，且平行进行 2 A完成后，B,C,D 才能开始 3 A,B,C均完成后， D才能开始 4 A,B均完成后， C,D才能开始
5A完成后，D才能开始；A,B均完成后E才能开始；A,B,C均完成后，E才能开始 6 A与D同时开始， B为A的紧后工作 7A,B均完成后，D 才开始；A,B,C均完成后，E才开始；D,E完成后，F才开始 8A结束后，B,C,D 才开始；B,C,D结束后，E才开始 9A,B完成后，D才 能开始；B,C完成 后，E才能开始 第 3 页
双代号网络计划图的绘制
双代号网络计划图的绘制 介绍一种双代号网络图的绘制方法 介绍一种双代号网络图的绘制方法 李晓辉 摘要：文章从教学的角度出发，简单介绍了一种双代号网络图的绘制方法，以便在制图时可以很好地表达逻辑关系，快速准确地绘出双代号网络图。关键词：双代号网络图，逻辑关系，虚箭线 0 引言 网络计划作为一种科学的计划管理方法，是20世纪50年代在美国创造和发展起来的一项新型计划技术，当初最有代表性的是关键线路法（CPM）和计划评审技术法（PERT），我国于60年代由著名数学家华罗庚教授，将此技术介绍到中国，并把它称为“统筹法”。80年代开始逐渐在建筑业被广泛推广。1988年，建设部在《关于建筑业推广应用10项新技术的通知》中的第10项“企业的计算机应用和管理技术”中就提出了企业应积极推广网络计划技术的应用。在现代施工项目管理中，时间、质量、成本作为一个项目成败的关键因素，其价值已经被人们普遍认识。工期的延误将会给业主和承包商都会带来费用的超支，因此将工期安排合理将有助于工程的顺利进行，而工期的安排是基于网络图的应用，所以如何正确绘制网络图就尤为关键。本文将介绍网络图中双代号网络图的一种简单方法。

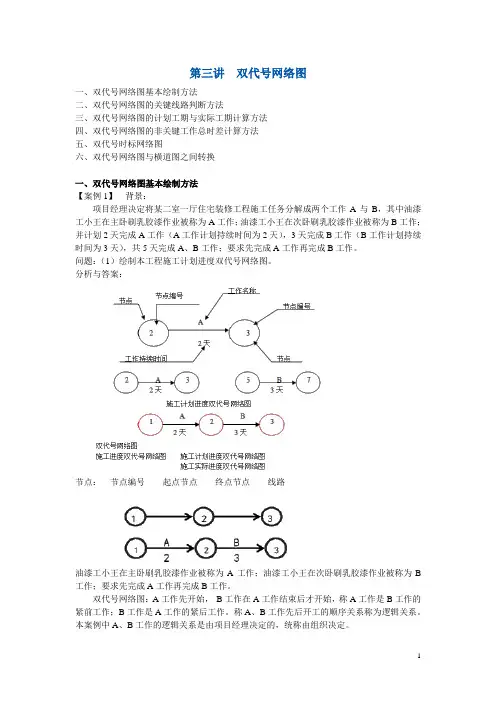

1 双代号网络图的构成与基本符号 双代号网络图中，每一条箭线应表示一项工作，箭线的箭尾节点表示该工作的开始，箭线的箭头节点表示该工作的结束。 a 图1.1 实工作和虚工作 b （1）箭线（工作）：在双代号网络图中，箭线分为实箭线和虚箭线两种。实箭线对应的是实工作(如图 1.1a)，实工作是指在实际工作中要占用时间、消耗资源（有时，只占用时间，不消耗资源）的工作，因此在双代号网络图中任意一条实箭线上方有工作名称和下方有持续时间；虚箭线对应的是虚工作（如图 1.1b），虚工作是在实际工作当中并不存在的一个工作，因此虚工作既不占用时间，也不消耗资源，而虚箭线只是在绘制双代号网络图时，为了清楚表达各工作之间的逻辑关系而引进的，所以在虚箭线的上方没有工作名称，在下方也没有工作的持续时间。 （2） 的交接点，既不占用时间、也不消耗资源，是个瞬时值。一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号。如图1.2所示 双代号网络图中节点有三种类型：起点节点、终点节点和中间节点。
双代号网络图时间参数计算 双代号网络图时间参数计算 双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。 双代号网络图中的计算主要有六个时间参数： ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻； EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻 LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间； LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间； TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间； FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。 双代号网络图时间参数的计算一般采用图上计算法。下面用例题进行讲解。 例题：试计算下面双代号网络图中，求工作C的总时差？
早时间计算： ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0； EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5； 如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。 迟时间计算： LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23； LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D； 如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。 时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）； TF，总时差=（本工作的最迟开始LS-本工作的最早开始ES）或者=（本工作的最迟结束LF-本工作的最早结束EF）。 该题解析： 则C工作的总时差为3.
一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计 算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度 编制的网络计划，以实箭线表示工作，以虚箭线 表示虚工作，以波形线表示工作的自由时差。 双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）如图中①一②一⑥一⑧ 2、时差计算1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。 如A工作的FF=O, B工作的FF=1 但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E X作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。 2）总时差。 总时差的简单计算方法： 计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不 是 从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各 条线路的 波形线的长度和，该工作的总时差=波形线长度和的最小值。 还是以上面的网络图为例，计算E工作的总时差： 以E工作为起点工作，通过E工作的线路有EH ffi EJ,两条线路的波形线的和都是2,所以此时E 的总时差就是2。 再比如，计算C工作的总时差：通过C工作的线路有三条，CEH波形线的和为4; CEJ 波形线的和为4；CGJ波形线的和为1,那么C的总时差就是1
双代号网络图时间参数计算（原创+收集+整理） 2014年06月 双代号网络图时间参数计算 双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。 双代号网络图中的计算主要有六个时间参数： ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻； EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻 LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间； LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间； TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间； FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。 双代号网络图时间参数的计算一般采用图上计算法。下面用例题进行讲解。 例题：试计算下面双代号网络图中，求工作C的总时差？
早时间计算： ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0； EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5； 如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。 迟时间计算： LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23； LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D； 如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。 时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）； TF，总时差=（本工作的最迟开始LS-本工作的最早开始ES）或者=（本工作的最迟结束LF-本工作的最早结束EF）。 该题解析： 则C工作的总时差为3.
