XX隧道套拱、管棚施工方案
一、工程概况
XX隧道为一座高速公路分离式中隧道，进口位于十堰市张湾区汉江街道办XX
西南侧，出口位于十堰市张湾区红卫街道办大沟水库东北侧，轴线方向约230o，呈
北东～南西向展布。左幅里程桩号ZK4+590～ZK5+185，全长595m，最大埋深约115m；
右幅里程桩号YK4+590～YK5+185,全长595m，最大埋深约111m。左幅进口和右幅出
口洞门采用端均为台阶式，左幅出口和右幅进口洞门采用端均为端墙式。
隧道洞身段围岩为Ⅲ、Ⅳ、Ⅴ级，其衬砌类型为Z0c型、Z5+型、Z4型、Z3型
其长度见表1-1。
隧道衬砌类型表（表1-1）
二、自然及地质条件
1、地形地貌
隧址区属构造剥蚀低山-丘陵地貌区，相对高差约160m，隧道轴线经过地段地
面高程约370m～487m。隧道进口地形坡度均较陡，自然坡角约35°～40°，山坡上
植被较发育，分布有少量农田果园，坡脚处有少数居民点。隧道进口端分布有乡村水
泥路，交通较便利；出口端交通稍有不便。
2、地质构造
隧址区位于秦岭褶皱系之东段，南秦岭印支冒地槽褶皱带（南秦岭构造带）二级
构造单元之武当山复背斜范围内，可见明显的揉皱现象。主要出露中元古界武当山群
（Pt
wd）片岩，片理产状略变化，实测片理产状分别为20°∠83、125°∠78°，2
12°∠70°7°∠60°节理裂隙较发育。
3、地层岩性
e1+d1）片岩，具体分述如下：隧址区出露、揭露的地层主要为中古界武当山群（Q
4
e1+d）：灰黄色，分布于山体表层，钻探揭示厚度4.64～5.6m，结强风化片岩（Q
4
构严重破坏，锤击易碎，成分为云母、石英等，裂隙发育，岩芯破碎，呈碎块状、短
柱状，采取率65%～67%，RQD=40%～48%。
中风化片岩（Pt2wd）：灰白色、深灰色、灰色，最大揭露厚度17.7m,变晶结构，片状构造，主要成分有云母、石英、长石等，节理裂隙较发育，岩芯呈短-长柱状，采取率80%～90%，RQD=50%～72%.
4、水文地质条件
隧道区地表水系较发育，主要为隧道出口端大沟水库水体、进口端冲沟内季节性流水以及大气降水形成的地表面流等，水量受季节性影响变化较大，其自然排泄畅通，隧道洞口地面标高远高于水库水位，对隧道施工影响较小。但应注意雨季地表面流对洞口边、仰坡的冲刷破坏作用，已采取截流、疏排措施。
隧址区地下水类型主要为松散岩类孔隙水及基岩裂隙水。松散岩类孔隙水主要赋存于第四系松散堆积物中，处于斜坡地带，分布不稳定，总体厚度小，受大气降水补给，贮水条件较差，易渗透流失，仅季节性有水，对隧道施工影响较小。基岩孔隙水主要赋存于片岩空隙中，主要受大气降水补给，并受岩石完整性及裂缝开启程度制约，沿基层风化裂隙、构造裂隙等向地势低凹处呈脉状、线状排泄，水量一般较平乏。
5、不良地质
在隧道浅埋段，由于第四系覆盖层厚度较大或基岩风化裂隙发育，地下水的补给条件较好，受降水影响在雨季开挖时可能存在滴水，渗水现象，施工中需做好安排措施，并控制开挖进尺，及时支护衬砌。
三、套拱、管棚施工方案
XX隧道左洞进口处围岩为强～中风化片岩，岩体裂隙发育，破碎～极破碎。无地表水体，地下水主要为基岩裂隙水，水量大小受季节性影响，洞室有渗水或滴水现象。
超前支护为长管棚，有孔钢花管采用外径108mm、壁厚6mm热扎无缝钢管，钢管前端呈尖锥状，尾部焊有加筋箍，管壁四周钻φ10mm压浆孔，尾部1m范围内不设压浆孔，两节有孔钢花管之间为φ108×6mm无孔钢管。
1、套拱、管棚设计参数
1.1、套拱设计参数
套拱位置：ZK4+603～ZK4+605，总长2m；厚度80cm；位于明洞外轮廓线以外。
工字钢型号及加工尺寸：钢拱架采用18工字钢加工而成，共计4榀。
其他材料：127×4mm孔口管共32根，Φ22连接钢筋，C25砼，Φ25定位钢筋。
1.2长管棚设计参数：
管棚长度：28m；数量：32根。
钢管规格：热轧无缝钢管Φ108×6mm，节长3～6m。
钢管间距：中心环向间距a=50cm
仰角：仰角1°～3°（不包括路线纵坡），方向与路线中心平行。
钢管施工误差：定位不大于4cm，端头不大于20cm。
隧道同一断面内的接头数不大于50%，相邻钢管接头至少错开1m。
2、施工方法
2.1 测量放样
按设计将隧道洞口段中线、高程精确放样，当洞口仰坡沿1：0.3坡面挖至套拱内缘标高时，人工修凿管棚内部岩面，并喷射砼封闭，预留10cm下沉量精确划出套拱工字钢（18#）内轮廓线及导向管轴线。
2.2 型钢拱加工
按图纸设计要求在现场实际加工。工字钢加工尺寸如图所示：
2.3 钢拱、导向管安装
钻孔以长管棚作为导向墙，采用两台TUX-100型潜孔钻机，钻机立轴方向必须准确控制，以保证孔口的孔向正确。施工安排为：在要施作的管棚段前端10m先做上上半台阶呈拱部管棚工作室，模筑套拱，在定位后进行长管棚施工，管棚应按设计位置施工，套拱内埋设4榀拱架，先打有空管，注浆后在打无孔管，无孔管为检查管，检查注浆质量。钻进施工做到开孔要稳、要慢，待钻机进达1.0m后，开始正常钻进，在施钻过程中要注意匀速钻进，遇到硬岩时可适当增加转速，以增加切削力。钻进作业时，因钻机杆长度增加而刚度减小，或钻进过程中围岩的不均匀性，均可造成钻孔偏差。为确保管棚施工质量，在钻进过程中需及时对孔位偏差进行检查和纠正。检查方法采用测斜仪量测钢管钻进的偏斜度，如偏差较小未超过设计要求，可适当调整钻机方位，如偏差较大超过设计要求则用水泥沙浆回填后，重新定位钻孔。
洞口仰坡刷至拱顶后，根据套拱工字钢（18#）内轮廓线预留核心土，并铺设道枕作为套拱钢拱支撑，道枕铺设沿钢拱弧度呈弧形，道枕规格为250×25×20cm，用楔型道钉固定道枕与钢拱架。全环分三层二段施工，以洞轴线左右对称拉槽进行，每层3.0m，拉槽开挖出套拱边墙的位置，底宽3.0m。为保证拉槽边坡的稳定，将边坡施工成台阶状并辅以横撑，挖至套拱底标高时，对套拱基础采用M7.5浆砌片石处理，M7.5浆砌片石基础尺寸为200×150×100cm；在预留平台两侧用φ50钢管搭设脚手架，提供作业平台，便于施工。
钢拱架按划出的内轮廓线位置安设，每榀钢拱架由5节弧形工字钢组成，分两次安装。先安设第一榀和第四榀钢拱架位于中间部分的3节弧形工字钢，待该段管棚钻孔、注浆施工完成后，连接位于下部的左右侧工字钢套拱，并如法施作管棚，当全段面的管棚注浆完成后，再安设另两榀钢拱架，钢拱架之间用Φ22钢筋纵向联接，即剪刀形联接，环向间距1.0m；钢拱与道枕联接牢固，防止钢拱下沉或发生位移；钢拱两端用楔形钢体与道枕联接。拱脚放在M7.5浆砌片石基础上，钢拱与联接钢板采用焊接，联接钢板之间采用螺栓联接。
钢拱架垂直于隧道中线，上下左右偏差小于±2cm，钢拱架外插角度为1.5°～2°。每榀钢拱架纵向间距0.5m。
用全站仪在钢拱外缘将导向管精确定位，并在钢拱上刻好标记，导向管采用Φ127无缝钢管，每根长2.0m，沿隧道轴线布置，环向间距50cm，焊接于钢拱架顶部，用Φ25螺纹钢做固定筋，加固导向管与钢拱架的联接，防止在钻孔时导向管错位。
2.4 钻孔
地质钻机的钻杆每节长度为2m，钻孔时必须接杆。因此，随着孔深的增长，需要对回转扭距、冲击功及推力进行控制和协调，尤其要严格控制推力，不能过大。为了确保钻杆接头有足够的强度、刚度和韧性，钻杆联结套与钻杆材质相同，两端加工内螺扣（配合钻杆首尾端外螺扣），联结套的壁厚≥10mm。为防止钻杆在推力和振动力的双重作用下，上下颤动，导致钻孔不直，钻孔时，把扶直器套在钻杆上，随钻杆钻进向前平移。
2.4.1 钻机按导向管设计位置就位固定后，沿导向管施钻。施钻时，防止过大颤动影响施钻精度。
2.4.2 钻机开孔时钻速宜低，钻进1.0m 后转入正常钻速。
2.4.3 第一节钻杆钻入岩层，尾部剩余20～30cm 时停止钻进，人工用两把管钳卡紧钻杆（注意不得卡丝扣），钻机低速反转，脱开钻杆。钻机沿导轨退后，人工装入第二根钻杆，并在钻杆前端安装好联结套，钻机低速送至第一根钻杆尾部，方向对准后联结成一体。每次接长钻杆，按上述方法进行。
2.4.4 换钻杆时，要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等，不符合要求的立即更换，以确保正常作业。
2.4.5 钻孔以1.5°～2.0°外插角钻入围岩，孔深要大于管长0.5m以上。
2.4.6 钻孔达到要求深度后，按同样方法拆卸钻杆，钻机退回原位。施作下一孔位。
2.5 管件制作
棚管采用Φ127热轧无缝钢管，钢管接头采用丝扣连接，丝扣长15厘米，为使钢管错接，在每孔的第一节管打设时，奇偶孔分别用3米和6米的钢管，以后每节均采用6米长钢管，钢管顶端必须打入较好的围岩2米以上，管棚长度30m，因此必须接长。棚管接长时先将前一根钢管顶入钻好的孔内，采用内套管联结。第一根钢管前端封闭并制成尖状，以防管头顶弯或劈裂。尾部焊接φ10加劲箍，管壁上钻2排12mm注浆孔。
接长管件满足管棚受力要求，相邻管的接头前后错开，要求2/3接头不能在同一断面上，避免接头在同一断面受力。
2.6 接管
当前一根钢管推进孔内，孔外剩余30～40cm 时，钻机退回原位，人工装上后一节钢管，钻机缓慢低速前进对准前一节钢管端部（严格控制角度），电焊工将钢管联
结在内套管上，采用丝扣将两节钢管联成一体。钻机再以冲击压力和推进压力低速顶进钢管。
2.7 顶管
采用导向管引导和棚管顶进相结合的工艺，将棚管放入导向管中，然后利用钻机的冲击和推力（顶进棚管时钻机不使用回转压力，不产生扭矩）将安有工作管头的棚管沿导向管顶进，逐节接长棚管，直至孔底。
将钢管对准导向管，钻机低速推进钢管，其冲击压力控制在1.8～2.0MPa，推进压力控制在4～6MPa。
2.9 注浆
注浆采用BW-250/50型注浆泵，注浆材料为425#水泥浆，其配比根据地层情况和胶凝时间要求，并经过试验而定；并采用1:0.5（体积比）的水泥水玻璃双液注浆。注浆顺序为由下及上并且先打有孔钢花管，注浆后再打无孔钢管，无孔钢管可作为注浆质量的检查管。无孔管钻孔应在有空管注浆凝固后进行，钻孔应注意检查压浆质量，在确认压浆质量达到要求后，应对无孔管及管周灌浆饱满，若注浆质量达不到要求，应将相邻无孔管改为有孔管补浆。
注浆方法：注浆压力为初压0.5～1.0Mpa，终压2.0Mpa，单管浆液扩散半径不小于0.5m。注浆完毕稳压5min以上，注浆管口预留溢浆口，作为注浆的观察窗。
套拱施工
开挖至明洞拱顶标高位置时，留出3～5m洞脸范围暂不开挖（留核心土作支挡功能及管棚工作平台），拉槽开挖洞脸左侧，分层至套拱内边缘后，人工修整，抹砂浆铺平，用铺竹夹板作为套拱的内模，并铺设一层PVC板，然后按设计要求架立4榀118工字钢、预设Φ127×4mm孔口管，立套拱外模、现浇混凝土套拱，套拱拱架在安装前要放样定出每榀18工字钢拱架的中心，再按设计宽度沿法线方向用钢尺量出拱脚位置。同时在控制拱顶标高时，预留20cm作为拱顶下沉变形量。
钢拱架安装好后，从拱顶中心按设计50cm环向间距118工字钢壁面油漆打点标示出Φ127×4mm孔口套管的位置。导向管安装时须设置倾角2°～3°（不包括线路纵坡），具体做法如下：套拱内设计钢拱架最内一榀至最外一榀间距为 1.5 m，根据角度计算出最内一榀拱架须垫高7.9㎝，安装导管时，在最内一榀拱架每个标示点处（即导管与拱架之间）垫以7.9cm钢板后，将导管固定在钢板之外即形成所需的仰角。
孔口套管与118工字钢联接采用Φ25固定筋环向双面焊接固定，焊缝长度大于5d。最后安装套拱外模，支撑牢固后浇筑混凝土即可。
套拱及管棚施工工艺框图
注意事项
套拱基础必须置于稳固的地基上（地基承载力大于0.3Mpa）,同时套拱施工时做好防水排水工作，以防被水浸泡。
明洞开挖到套拱顶标高时，将洞门端4m范围内预留核心土侧壁开挖，将作为套拱土内模与管棚施工作业平台。边墙基础应设置在稳固的地基上，基坑的渣体杂物、风化软层和积水应清除干净。洞拱圈挡头板，外模的支撑要牢固，模板接缝要严密，防止渗漏、跑浆和走模。
注浆安全措施
在注浆作业开始和结束后应认真检查、清洗机械管道和接头，经试压运转方可正式作业。当发生堵塞管路时，应在消除压力后可拆卸和维修；注浆人员必须按规定配带防护用具（胶皮手套、防尘手套、防护面罩、眼镜等）。
五、质量保证措施
1、组织保证措施
⑴人员保障
成立项目经理部、施工区、专业作业队三级管理机构，在全单位范围内选拔有丰富经验的技术工人参与到本工程施工，保证本工程的施工质量。
⑵财务保障
健全财务体制，配齐财务人员，完善财务制度，严格控制非生产性开支，全力保障资金用于工程和职工、劳工的工资发放上。
⑶物资保障
成立设备物资部，依据施工进度计划，保证材料按时到达，经检验合格并办理相关手续后使用，杜绝劣质材料进场。
⑷设备保障
在全公司范围内抽调精良的设备投入到本工程的施工中来，并储备一定数量的设备配件满足正常保养和维修的需要，以保证本工程保质按期完成。
2、工作保证措施
⑴质量检测措施
成立技术质量部和中心试验室，建立项目部、施工区、专业施工队三级自检体系，分部分项工程严格自检、互检、交接检制度，配备足够的技术力量和先进的仪器设备，采用新版本技术规范和验收标准与监理工程师一道严把质量监测关。
⑵测量
根据设计图纸给定的测量基线和坐标，利用全站仪进行定位和施工放样，利用水准仪进行标高控制，坚持测量三级复核制度，不经换手复核的测量结果无效。
⑶试验检验
水泥：必须有出厂合格证及出厂日期，并进行抽检；进行标准稠度用水量、凝结时间和安定性试验；进行碱骨料反应试验,选择合格且无碱骨料反应的水泥和骨料。
砂浆：根据设计标号，用砂筛天平和烘箱测出砂的级配和含水量、干容重来确定
砂浆配比，制作试件，利用压力试验机检验其抗压强度。
石料：取样做试件，用压力试验机检验其抗压强度。
砂、碎石：按规定频率取样，以砂筛和石筛做筛分试验，以确定其级配。用烘干机、天平测其含水量、干容重等。
3、技术保障措施
⑴优化施工组织设计，做到科学施工；信息反馈及时，适时调整和优化施工计划，确保工序按时或提前完成。
⑵编制详细的实施性施工组织设计和各分项工程施工方案，编制截水沟施工作业指导书，报监理工程师批准后指导施工。
⑶做好图纸会审、工前技术交底、工中检查指导和工后总结评比工作，使每道工序有标准、有验收、有结论。
⑷加强工程试验与检验工作，建立台帐和施工记录，优选工程施工配合比，经监理工程师批准后执行。
⑸做好施工测量放样工作，坚持换手复测，确保路线及各构件定位准确。
⑹实行项目总工程师技术岗位负责制，对技术总负责，行使技术否决权。
六、安全保证措施
1、一般规定
1.1工序开工前，详细核对设计文件，根据施工地段的地形、地质、水文、气象等资料，制定相应的安全技术措施。做好施工技术交底的安全注意事项。同时，加强与气象、水文等部门的联系，及时掌握气温、雨雪和汛情等预报，做好防范工作。
1.2认真贯彻执行ISO9001：2000质量认证体系中安全控制程序，使安全管理程序化、规范化、制度化。
1.3对项目施工人员进行安全技术教育，熟知和遵守本工种的各项安全技术规程、规范。对于从事电气、起重、建筑登高架设作业、焊接、车辆驾驶、爆破等特殊工种的人员，应经过专业培训，获得合格证书后，方准持证上岗。
1.4操作人员上岗前，必须按规定穿戴防护用品，施工负责人和安全检查员应随时检查劳动防护用品的穿戴情况，不按规定穿戴防护用品的人员不得上岗。
1.5建立安全奖惩制度，利用经济杠杆提高全员的安全生产意识，充分调动安全生产积极性。
1.6实行事故报告制度，无论何时，一旦发生危害工程安全事故时，应采取应急
措施，开展施救，并及时将事故情况报告监理单位和业主。
2、锚固注浆支护作业安全保证措施
2.1注浆工作面的操作人员应戴防护口罩、防护眼睛、橡胶手套及专用披套。
2.2 眼部、脸部或皮肤接触浆液时，应立即用清水或生理盐水彻底冲洗20min，严重者送医院治疗。
2.3加强环境保护意识，对废液、冲洗液以及沾染有浆液的弃物均应妥善处理。
2.4对使用的钻孔设备，经常性进行安全检查，应设置各种安全防护罩，电器部分应安装漏电保护器。
2.5钻孔作业抽换钻杆时，应防止钻杆被高压泥水冲出孔口伤人。
2.6钻孔中发生大量突泥涌水时，应集中全力及时注浆封堵。
2.7加强统一指挥，在钻注作业中发生异常情况时，要及时处理，确保安全。
七、环境保护与水土保持措施
1、施工准备阶段
①施工临时用地规划、布置应充分考虑环境保护的要求，全面规划、合理布局、统筹安排建设用地，堆料场远离饮用水源地、水井、河、渠、池塘等地表水体。混凝土拌和场、预制场、机械加工点尽量远离居民集中点，并采取适当的防范和隔离措施。
②加强施工管理，尽最大可能保护红线外施工沿线的地表植被、土地和沿线生态环境。
③为避免机械设备碾压农田、破坏林地和地表植被，应对机械、车辆行使车道及范围做标识和划定，禁止车辆随意在划定范围外有地上覆盖物的地面穿行。对已经被车辆碾压破坏的地表应及时植草覆盖，确保场地内无裸露表土。
④做好施工便道和施工场地的防护工作，保护自然景观，减少水土流失。新修便道尽量少占耕地、少砍伐树木、少破坏植被，最大限度地减轻对自然景观的破坏。
⑤在工地及周边设立爱护野生动物和自然植被的宣传牌，施工工人进场后，立即进行生态保护教育，明确保护责任。严禁施工人员乱砍滥伐、偷伐盗猎、肆意捕食鱼类、鸟类及其它野生动物。
2、临建设施及其他方面
①保护土地资源，工程完工后采取措施恢复临时用地和施工便道。
②施工结束后，沿线施工营地、施工便道、拌和站、预制场等临时占地以及弃渣
场应复垦或恢复林、草植被。
③施工过程中产生的废水和生活污水不得直接排入饮用水源、养殖水体、农田灌溉水体。粪便、污水必须经化粪池收集处理，清液还田，底泥定期抽运。食堂污水应先经过隔油池隔油除渣，然后排入化粪池处理。清洗器具的含油废水应通过沉淀池回收处理。
④合理规划施工场地内各种机械设备，尽量采用低噪声设备。加强对机械设备的日常维修和保养，每日检查，每周保养。确保良好的运行状态，维持最低噪声的运行状态。
⑤按照“安全、环保、文明、适用”的原则进行施工营地和场地建设，随时保持施工营地和场地整洁、卫生、有序。
⑥妥善处理各种固体废弃物，防止污染。废弃的零碎料件、边角料尽量充分利用，水泥袋、包装箱等纸制品全部回收。
潜孔锤成孔洞内长管棚施工技术 XXX XXX （中铁XX局集团公司） 摘要：长管棚作为隧道超前支护结构在当前施工工艺已经十分成熟，在隧道施工中经济合理的选用长管棚施工方法十分重要，本文就ＸＸ隧道工程情况选用潜孔锤成孔施工长管棚方法做了总结。 关键词：洞内长管棚施工 1 工程概况 XX枢纽铁路XXX线是我国XX边疆重要的铁路枢纽。XX隧道全长3325米，是ＸＸＸ线铁路重点控制性工程。 隧道于D2KXX+XX5～D2KXX+XXX段下穿XX高速，该处隧道埋深38m，铁路下穿公路地段地质岩层为强风化砂质、泥质板岩夹炭质板岩，岩质较软，节理裂隙发育，岩层干燥无水。设计采用一环Φ159mm高精度定向大管棚（壁厚8mm）作超前支护，钢管长度60m，钢管环向间距0.4m，共43根。隧道于D2KXX+XXX～D2KXX+XXX段下穿SX02省道，该处隧道埋深33m，设计采用一环Φ159mm大管棚（壁厚8mm）超前支护，钢管长度40m，钢管环向间距0.4m。D2KXX+XXX～D2KXX+XXX段为地质断层破碎带。 本隧道进口里程为D2KXX+XXX，出口里程为D2KXX+XXX，隧道分别从进出口两头同时掘进。 2 施工难点及施工方法比选 该段岩层为全风化或强风化砂质、泥质板岩夹炭质板岩，大管棚施工时只能按单向钻进方式进行，因管棚较长，所以管棚方向较难控制，易出现钢管上翘、下挠或交叉问题。而且洞内施工作业空间狭小，施工环境较差。
根据以往施工经验，对隧道长管棚施工方法进行总结，目前国内长管棚施工主要采用以下三种方法： 第一种方法是水平导向跟管钻进法，水平导向跟管钻进法施工时采用锲子板为钻头，泥浆作为钻进循环液，用（φ89—φ220mm）管棚钢管作为钻杆，使用水平定向钻机将钢管打入土层中，并在钻进过程中通过管棚专用导向仪器随时控制钻进角度，发现角度偏差及时进行纠偏，直至监测钻进到设计长度，然后进行封孔注浆，最终在隧道拱部形成一个土层、水泥与钢管三种材质相接合共同组成的环状拱架，进而起到超前预支护的作用。此方法适用于松散粘土层、粉土层、淤泥层、沙层、回填土层及强风化岩等地层，常用管径尺寸为φ108—φ159mm。 第二种方法是“潜孔锤跟管钻进法”。潜孔锤跟管钻进法采用φ60m m—φ127mm钻杆为钻具，钻进时潜孔冲击器振动冲击中心钻头，中心钻头传递冲击给套管钻头并带动套管钻头钻进，套管与回转动力头无连接。冲击器与内钻杆连接，内钻杆通过连接头的内螺纹与回转动力头连接，回转动力头通过连接头传递扭矩给套管和钻杆，将管棚钢管依次打入土层。适用于卵石、碎石、塌方等不易成孔的地层中隧道开挖的超前支护，常用管径为φ127mm和φ133mm。在冲击器后部和钻杆之间装有孔位探测器，探测器可以随时测量钻头钻进状态并向后方发送信号（在内钻杆中增加电缆导管用于有线传输），以控制中心钻头的造斜面改变和控制方向。 第三种方法是“潜孔锤冲击成孔跟踪测量送管法”，潜孔锤冲击成孔跟踪测量送管施工，大多选用φ60mm—φ127mm钻杆为钻具，在钻杆前端安装潜孔冲击器和潜孔锤头，利用空气压缩机排出的压缩空气带动
一、编制依据 1、我公司编制的兰州至郎木寺高速公路（S2）临夏至合作段LHSJ1合同段（LH15合同段）投标文件； 2、兰州至郎木寺高速公路（S2）临夏至合作段LHSJ1合同段两阶段施工图设计（LH15合同段：K85+748.252～K95+000.000）； 3、现行有关法规、标准、技术规范、定额，以及环境保护、水土保持方面的政策和法规； 4、工程现场调查资料； 5、类似工程的施工实践经验； 6、我公司人员、机械设备的配备以及经济技术实力情况； 7、实施性施工组织设计（指导性）； 二、工程概况 合作北隧道右线出口YK91+158.5～YK91+120为V级围岩，设有仰拱。仰拱初支采用I20a工字钢，纵向间距为75cm，26cm厚C25喷射混凝土；仰拱衬砌采用50cm厚C30模筑钢筋混凝土，仰拱回填采用C15片石混凝土；采用预制C25矩形中心排水沟（0.6×0.6m）；检查井(内径0.8m、外径 1.0m)布置位置：ZK90+990、ZK91+77.5、ZK91+165、YZK90+990、YK91+77.5、YK91+165均采用C20钢筋混凝土。 三、仰拱施工施工方案 1、施工工序 测量放样→开挖出渣→清除浮渣→中心排水沟安装→安装仰拱
钢拱架→喷射C25砼→安装仰拱衬砌钢筋→安装模板→中心水沟模板立设→模筑C30钢筋砼→仰拱回填及检查井 2、仰拱开挖 仰拱开挖不能半边跳槽开挖施工，必须一次全断面开挖，封闭成 环，施工临时通行设刚便桥跨越，V级围岩地段仰拱开挖长度控制在 2.5m以内，为了避免两侧初期支护悬空，可在拱脚处增加一些临时支撑，确保结构安全。 仰拱采用挖掘机开挖，人工修整到位，必要时采用控制爆破；基 底开挖应圆顺、平整，不得欠挖，超挖部分应用同级混凝土回填。 仰拱采用自卸车出渣，出渣后应及时清除仰拱上的浮渣。 3、中心排水沟安装 中心排水沟（0.6×0.6×2.5m）预埋于仰拱底设计高程-2.9m处，隧道V级围岩仰拱防排水示意图: 基底采用C15混凝土，中心排水沟两侧采用3～5cm碎石回填。横向 引水管（Φ100HDPE波纹管）与中心排水沟相接。 中心排水沟预埋前必须清除管内污垢、杂物，铺设应牢固。
目录
常安隧道初支变形段套拱施工方案 （DK82+850~DK82+880段） 1 编制依据及原则 编制依据 （1）国家相关法律、法规和中国铁路总公司相关规章制度以及现行的施工规范、规程，技术规程和验收标准等。 （2）已审核批准的施工设计图纸及设计院下发的交底文件。 （3）业主组织召开的会议纪要。 （4）《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设〔2010〕120号）。 （5）国家安全监管总局、交通运输部、国务院国资委、国家铁路局四部门联合印发的《隧道施工安全九条规定》。 编制原则 (1)积极响应招标文件中的安全、质量、工期、环保、文明施工等方面的规定，严格遵守铁路建设工程施工合同条件、合同协议条款及补充协议内容，充分结合投标阶段现场调查资料。 (2)坚持“预防为主，安全第一”的指导思想，结合本工程特点，制定积极有效的安全管理、技术、组织措施，确保人身安全和工程安全。 (3)坚持“百年大计，质量第一”的方针，制定完善的工程质量管理制度，建立质量保证组织体系，针对本工程特点和质量目标的要求，加强过程控制，从各个环节上保证工程质量目标的实现。 (4)根据施工总工期的安排和分阶段节点工期要求，利用网络技术优化工期安排和资源配置，突出重点项目和关键工序，统筹组织，超前计划，合理安排工序衔接。 (5)高度重视文明施工和环境保护工作，珍惜、合理利用土地资源。 (6)采用先进的施工技术，坚持专业化作业与系统管理相结合，科学安排各项施工程序，通过建立先进的项目信息管理系统，实现施工组织的连续、均衡、紧凑、高效。 (7)按照生产组织工厂化、工序控制专业化、现场作业机械化、过程控制信息化的原则组织施工。
. 丰台站～前泥洼站区间暗挖临时竖井开马头门大管棚施工方案 1、编制说明 1.1 、编制依据 （ 1）北京地铁 10 号线二期工程施工设计（变更）第三篇区间土建工程第十三册丰台站～前泥洼站区间第二分册区间暗挖段结构施工图第一部分轨排井北侧暗挖段施工图第一本区间临时竖井及暗挖段结构施工图 （2）北京地铁 10 号线二期 2 段工程 10 合同段岩土工程勘察报告 （3）《轨道交通隧道工程施工质量验收标准（修订版）》（QGD-007-2005） （4）《地下铁道工程施工及验收规范》 (GB50299-1999) （5）《工程测量规范》 (GBJ50026-2007) （6）《地下铁道、轻轨交通工程测量规范》 (GB50308-1999) （7）《北京市市政基础设施工程暗挖施工安全技术规程》 (DBJ01-87-2005) （8）《施工现场临时用电安全技术规范》 (JGJ46-2005) （9）《建筑施工计算手册》（第二版） （10）其它相关规范、规程及标准 （11）工程所在地的地质、水文、气候及地理条件 1.2 、适用范围 本方案适用于地铁 10 号线二期工程丰台站～前泥洼站区间暗挖段临时竖井马头门大管棚施工。 2、工程概况 2.1 、暗挖段设计概况 丰台站～前泥洼站区间暗挖段位于前泥洼站南侧，呈南北走向，主要在规划前泥洼路下方敷设，与前泥洼路永中基本平行。区间下穿大从大厦、丰管路及丰管路下方众多管线。 暗挖区间右线起讫里程为 K42+416.743～K42+751.413，含短链 0.679m；左线起讫里程为 K42+486.586～K42+751.413，含长链 5.176m 和短链 0.679m。本 暗挖段区间左、右线各设置一座施工竖井，中心里程分别为左K42+639.810、右
隧道仰拱施工方案
一、工程概况 店村，设计为高速公路双向四车道分离式，设计速度为100Km/h。隧道建筑界限净宽为14.5m，建筑界限净高：左侧车道5.0m，右侧车道5.5m，荷载为公路Ⅰ级。隧道基本情况如下表： 1、地形地貌 隧址区属构造剥蚀低山地貌，山势较陡，坡度40°～50°。进口附近基岩裸露，坡度较陡。出口附近植被发育，坡积层厚，坡度较陡。RK2+730附近为最高峰，高程为397.28m。隧道左线最大埋深在ZK2+680处，右线最大埋深在K2+730处，埋深为95米。 2、气候气象 项目区地处中纬度欧亚大陆东缘，横跨太行山中段东坡和华北平原的山前地区，属于暖温带大陆性季风气候。最冷平均气温-2.8℃，最热平均气温26.6℃。降水集中，地区分布不均，降水量集中在7、8月份，年平均降水量为556.4毫米。 3、水文地质 隧道由一道山脊下部穿过，山脊坡降较大，利于地表水的排泄。隧道范围内的雨季冲沟内会有暂时性流水，由于下部为强风化基岩，裂隙发育，地表为残坡积碎石及全风化基岩，可造成地表水的渗入，施工时可能会产生滴水现象。
隧道区域内地下水主要为第四系松散层含水和基岩孔隙裂隙水，进口处裂隙中及出口段碎石层，由于地表坡度较缓，可能产生滴水和渗水，雨季可能形成珠串状流水。 4、地质特征 断裂于隧道进口附近处（ZK2+755）经过该断裂，该断裂主要活动时代在晚第三纪晚期，中更新世有过明显活动，该断裂长治以北为晚更新世活动断裂。水准测量表明（1971-1991）上盘下降速率约为0.2mm/a。沿断裂有多次中强地震及小震群发生，最大震级为5.5级，该断层为寒武系白云岩地层内的逆断层，为高倾角断层，坡走向NWW，倾向SE，断层破碎带宽度不大，断层西侧为Z1d紫色砂石，页岩地层，东侧为白去岩地层。位于隧道进口东北向约230米处，存在一向斜，向斜倾向为295°，倾角22-25°，走向为NE20°，受向斜影响，该处岩层较为破碎。 隧址区山坡分布第四系坡积（Q2d1）碎石、块石，其它地段大部分基岩裸露。基岩为寒武系白云岩、震旦系砂页岩。 隧道进口部位基岩出露且埋深较浅，受晋获断裂带的影响，裂隙很发育，且为紫红色砂、页岩与白去岩接触带，隧道仰坡稳定性差，应当进行加强防护。隧道出口位于坡积碎石处，坡积坡度较陡，受到开挖扰动后可能会失稳，建议对出口处坡积物进行清理，并进行适当放坡并对仰坡进行支护。 5、地震
长埠隧道套拱施工方案 一、编制依据 1、隧道施工图设计； 2、项目部总体施工组织设计； 3、《公路隧道施工技术规范》（JTJ042-94）； 4、《公路工程质量检验评定标准》（JTG F80/1-2004）； 二、工程概况 我公司承建的长埠隧道，为分离式隧道，左线隧道起讫桩号ZK500+677～ZK501+769，隧道长1092m，右线隧道起讫桩号YK500+632～YK501+738，隧道长1106m，其中左右线进出口明洞均为15m。隧道进出口洞门均为削竹式。左右线隧道纵坡均为+1.0997%。主洞净宽10.75m，高5.0m，采用三心圆曲墙式衬砌。 本分项工程套拱里程YK500+632～YK501+738，在工字钢拱架安装架设之前，利用全站仪对护拱内侧拱顶和左右拱角标高坐标进行了检测，符合设计要求，根据设计图纸，工字钢拱架呈环行布设，间距90cm,共布设三榀，护拱混凝土浇注厚60cm。 套拱主要工程量：C25混凝土71.56m3，Φ22钢筋4906.8kg，Φ12钢筋1590kg，I14工字钢2658.6kg，Φ133*6导向管172根。 二、施工组织设计 1、施工人员配备 本护拱工程由我单位隧道一、二队负责施工，施工人员配备如下：
2、护拱施工所需主要机械设备配置（进场主要机械设备配置见附表） 钢筋切割机1台，型钢弯曲机1台，30KV A交流电焊机3台，混凝土搅拌站1座，混凝土运输车2台，装载机1台，输送泵1台。3、施工进度安排（具体进度安排见附表） 长埠隧道右线进口护拱计划2008年10月10日开工，工期14天，于2008年10月19日施工完成。 三、护拱施工方案及工艺 1、护拱施工工艺框图见附图 2、护拱施工方案 边仰坡开挖挂网锚喷砼之后，按照施工图纸加工I14工字钢拱架，加工好后检查工字钢尺寸，检查无误后，拼接好整榀工字钢拱架。支撑稳固后，绑扎钢筋，钢筋施工完成后，安装导向管，于模架外侧安设模板按设计布筋和安装导向管，保证布筋准确、导向管的位置和角度准确，然后进行套拱砼的施工，拱外预埋Φ133*6导向钢管，导向管环向间距50cm，导向钢管与钢拱架焊接牢固（导向钢管沿钢拱架周
一、编制依据 1、我公司编制的至郎木寺高速公路（S2）至合作段LHSJ1合同段（LH15合同段）投标文件； 2、至郎木寺高速公路（S2）至合作段LHSJ1合同段两阶段施工图设计（LH15合同段：K85+748.252～K95+000.000）； 3、现行有关法规、标准、技术规、定额，以及环境保护、水土保持方面的政策和法规； 4、工程现场调查资料； 5、类似工程的施工实践经验； 6、我公司人员、机械设备的配备以及经济技术实力情况； 7、实施性施工组织设计（指导性）； 二、工程概况 合作北隧道右线出口YK91+158.5～YK91+120为V级围岩，设有仰拱。仰拱初支采用I20a工字钢，纵向间距为75cm，26cm厚C25喷射混凝土；仰拱衬砌采用50cm厚C30模筑钢筋混凝土，仰拱回填采用C15片石混凝土；采用预制C25矩形中心排水沟（0.6×0.6m）；检查井(径0.8m、外径1.0m)布置位置：ZK90+990、ZK91+77.5、ZK91+165、YZK90+990、YK91+77.5、YK91+165均采用C20钢筋混凝土。 三、仰拱施工施工方案 1、施工工序 测量放样→开挖出渣→清除浮渣→中心排水沟安装→安装仰拱
钢拱架→喷射C25砼→安装仰拱衬砌钢筋→安装模板→中心水沟模板立设→模筑C30钢筋砼→仰拱回填及检查井 2、仰拱开挖 仰拱开挖不能半边跳槽开挖施工，必须一次全断面开挖，封闭成环，施工临时通行设刚便桥跨越，V级围岩地段仰拱开挖长度控制在2.5m以，为了避免两侧初期支护悬空，可在拱脚处增加一些临时支撑，确保结构安全。 仰拱采用挖掘机开挖，人工修整到位，必要时采用控制爆破；基底开挖应圆顺、平整，不得欠挖，超挖部分应用同级混凝土回填。 仰拱采用自卸车出渣，出渣后应及时清除仰拱上的浮渣。 3、中心排水沟安装 中心排水沟（0.6×0.6×2.5m）预埋于仰拱底设计高程-2.9m处，基底采用C15混凝土，中心排水沟两侧采用3～5cm碎石回填。横向引水管（Φ100HDPE波纹管）与中心排水沟相接。 中心排水沟预埋前必须清除管污垢、杂物，铺设应牢固。 中心排水沟示意图：
中铁十九局集团西康铁路二线工程指挥部 Xks-3合同段 宋家山隧道洞门30m段 施工方案 编制： 审核: 审批： 中铁十九局集团西康二线工程指挥部第三项目部 二零一零年四月
一、工程概况 宋家山隧道进口DK197+912～DK197+942段，长30m，围岩趋于软弱浅埋。隧道围岩灰岩含量占35%～45%浅灰色，青灰色，千枚岩，千枚片构造，粒状，鳞片状变晶结构，薄片状泥钙质胶结主要有娟云母，绿泥石，石英等。节理发育，无渗水。 隧道采用横洞进洞开挖。隧道进口处与山体面几近垂直，造成工程施工条件差，无法满足正常施工要求。 二、施工方法 根据现场施工情况及作业环境，遵循施工可操作性和可实施性，满足施工需要，保证施工安全。采用超前搭接长管棚加小导管预注浆相结合的超前支护施工。附：管棚及小导管安装布置示意图。 管棚、小导管正面布置图 示 意
ф108管棚，长8mф42小导管，L=3.5m ≮100cm 纵向搭接≮200cm 10～206～8 中管棚、小导管超前支护纵向布置示意图 1、管棚施工 1.1、管棚采用ф108mm壁厚5mm热轧无缝钢管制作而成，管棚长8.0m/根，外插角6～8。。可根据实际情况作适当调整。钢管环向间距40cm。 1.2、钻孔、清孔及验孔。 采用隧道台车钻孔作业平台；用经纬仪、挂线、钻杆相结合的方法定位、定向孔口及孔轴线，严格控制钻孔上抬量和角度；选用管棚钻机风动干钻法钻进成孔。若钻进过程阻力较大，可退回1m左右，多次反复，阻力减小后继续钻进。初钻用低压顶进，以保持方向，防止孔位偏斜。 清孔采用地质岩芯钻杆配合钻头进行反复扫孔，清除浮渣，确保孔径、孔深符合要求，防止堵孔；再用高压风从孔底向孔口清理钻渣。 成孔后用经纬仪、斜测仪等检测孔深、倾角、外插角。验孔合格后方可进行管棚安装，对不合格的孔应封孔原位从钻。 1.3、管棚安装采用装载机和管棚钻机相结合，在人工配合下顶进钢管钢管口与孔口周壁用水泥密封。 1.4、注浆。 注浆前进行压水试验，检查机械设备是否正常，管路连接是否正确，为加快注浆速度和发挥设备效率，可同时采用3～5根管注浆。并另备注浆管以备替换。 注浆浆液由ZJ-400高速制浆机拌制。注浆材料为M20水泥浆，注浆量为钻孔
中铁十一局集团昭通市大山包一级公路第三标段隧道仰拱施工方案 目录 一、编制依据及原则 .................................................. - 1 - 1.1编制依据 (1) 1.2编制原则 (1) 1.3编制范围及目的 (2) 二、工程概况地质及水文特征 .......................................... - 2 - 2.1项目说明 (2) 2.1.1工程简介 .................................................... - 2 - 3.1本工程特点及设计的处理措施 (5) 三、施工计划与安排 .................................................. - 6 - 3.1总体思路 (6) 3.2施工计划安排 (7) 3.2.1施工工期安排 ................................................ - 7 - 3.2.2仰拱施工人员配置 ............................................ - 7 - 3.2.3仰拱施工主要机械配置 ........................................ - 8 - 四、隧道仰拱施工方案 ................................................ - 9 - 4.1施工准备 ...................................................... - 9 - 4.2仰拱开挖 ...................................................... - 9 - 4.3仰拱初期支护 ................................................. - 10 -
川藏公路（西藏境）通麦至105道班段整治改建工程 （K4101+108-K4111+665.176） 隧道出口套拱首件施工方案 编制： 复核： 审批： 中星路桥川藏公路（西藏境）通麦至105道班 段整治改建工程第三合同段项目经理部 二O一二年十月十八日 隧道出口套拱首件施工方案 一、工程概况
本合同段将选取K4103+177－K4103+179段隧道出口做为套拱首件工程，长度为2米，设计围岩级别V级，纵向坡度为-2.641%的单向坡,道路等级:二级公路,设计时速40km/h,隧道内轮廓线按建筑限界宽9.0m,高5.0 m设定,设计荷载：公路—II级。 进口段围岩级别属于Ⅴ级，本洞口施工理念是：严禁盲目大挖大刷，造成人为高边仰坡；在施作洞外截水沟时尽量保留原山体植被，减少截水沟的开挖痕迹。洞口边仰坡开挖线和截水沟之间的植被必须保留，避免水土流失。 二、工程地质 隧道区为藏东南温带湿润高原季风气候区，位于雅鲁藏布江上游河谷亚热带北缘，受印度洋暖湿气流的强烈影响，气候温和、湿润，雨量充沛，一年分雨、旱两季，有“西藏的江南”之称。据1953-1997年的历年气象资料统计，年平均气温13.1℃，最高为14.4℃(1953年)，最低为12.2℃(1963年)；最大年降水量为1708.7mm(1988年),最小年降水量为943.5mm(1971年)。雨季一般在每年的3-10月份；旱季从11月至次年2月。降雨日多，一般日降雨量为几毫米至数十毫米，也有暴雨，但出现频率小，降水垂直梯度达82.9mm/100m。 区内气候温和、湿润，受雅鲁藏布江下游水汽通道的影响，雨量充沛，年平均降水量1360.5mm，降雨日多，雨日率达50%以上，雨季主要分布在每年的4～10月，雨量较平均，偶有较强的连续暴雨发生。 三、施工准备情况 在开工前，修建好临时便道，配备好临时供水、供电、通风和通讯设施，对隧道口平面控制三角导线网控制点和水准点进行闭合测量，以确保开工后顺利施工。
目录 1 编制依据、原则及范围 (1) 1.1编制依据 (1) 1.2编制原则 (1) 1.3编制范围 (2) 2工程概况 (3) 2.1隧道概况 (3) 2.2XXX隧道开挖及支护工程概况 (3) 2.3工程地质 (4) 2.4水文地质 (5) 3初支侵限情况 (6) 4原因分析 (7) 4.1地质原因 (7) 4.2施工原因 (7) 5换拱方案 (7) 5.1总体方案 (7) 5.2施工方法 (8) 6资源配置 (10) 7施工注意事项 (10) 8安全保证措施 (11)
XXX隧道进口初支换拱专项方案 1 编制依据、原则及范围 1.1 编制依据 （1）高速铁路隧道工程施工质量验收标准（TB 10753-2010)； （2）高速铁路隧道工程施工技术规程（Q/CR 9604-2015)； （3）高速铁路工程测量规范（TB 10601-2009)； （4）铁路隧道超前地质预报技术规程（Q/CR 9217-2015)； （5）铁路隧道监控量测技术规程（Q/CR 9218-2015)； （6）铁路隧道钻爆法施工工序及作业指南（TZ231-2007)； （7）国家安全监管总局、交通运输部、国务院国资委印发的《隧道施工安全九条规定》； （8）《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》铁建设（2010）120号； （9）《湖北汉十城际铁路有限责任公司首件工程评估实施细则》； （10）本公司积累的施工经验，拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。 （11）投标人依据GB/T19001质量标准体系、GB/T24001环境管理体系和GB/T28001职业健康安全标准建立的质量、环境和职业健康管理体系。 （12）新建武汉至十堰铁路孝感至十堰段XXX隧道施工图。1.2 编制原则 (1)严格遵守现行的国家有关方针政策，以及国家有关法律、规
新建贵阳至广州铁路GGTJ-1标隧道仰拱、仰拱填充施工方案 编制： 复核： 审核： 中铁二局贵广铁路工程指挥部四项目部 2009年12月
目录 1、工程概况 (1) 2、施工工艺及方法 (1) 2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 (2) 2.2仰拱、仰拱填充施工工艺流程 (4) 2.3仰拱、仰拱填充施工方法 (4) 3、钢筋施工质量保证 (9) 4、混凝土浇筑质量保证 (11) 5、施工注意事项 (12) 6、安全技术保证措施 (14)
隧道仰拱、仰拱填充施工方案 1、工程概况 前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。 现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设置2%的横向排水坡，隧道侧沟槽侧壁边设置φ160过水孔。填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。 2、施工工艺及方法
2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法 由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。现要求仰拱填充浇筑至填充顶面，施工方案如下： 2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。 2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。 2.1.3浇筑混凝土前对原仰拱及填充砼面进行凿毛处理，然后用用高压水将仰拱填充顶面冲洗干净，不得有泥灰、积水等杂质。 2.1.4无论是中心水沟已浇筑段还是中心水沟预留段均先安装模板浇筑中心水沟砼，中心水沟砼强度为C25，中心水沟一侧采用中心水沟模板，另一侧采用L30a型槽钢或小型钢模，浇筑砼须捣固密实。待水沟终凝后浇筑仰拱填充砼，内侧利用水沟砼为模板，外侧采用L30a型槽钢或小型钢模。中心水沟砼浇注和仰拱填充预留砼可根据实际施工调整施工工序，即先浇注中心水沟砼或者先浇注仰拱填充预留部分均可行。 2.1.5模板安装必须测量放线定位,通过水准测量，用木条垫起模板底部，调节模板高度，控制仰拱填充砼顶面高程达到精度要求。模板安装牢固，平整顺直，接缝严密，不得漏浆，每次砼浇筑长度不大于24m。技术人员检查合格后领工员方可允许开盘浇筑砼。有变形缝的地方，按原变形缝预留并处理，即变形缝处采用中埋式橡胶止水带+聚苯乙烯硬质泡沫板+双组份聚硫密封膏嵌缝材料进行防水处理，由于原仰拱施工已安装中埋式橡胶止水带，在施工原预留仰拱填充砼时可不再埋设中埋式橡胶止水带。 2.1.6为保证填充混凝土顶面的平整度及光洁度，试验室应做好混凝土坍落度试验，加强拌合站的管理，必须按要求拌制混凝土。加强振捣提浆，收面时为保证砼表面平整
XX1号隧道导向套拱施工方案 1、工程概况 XX1号隧道右幅XX端洞口段穿越岩堆的中上部，该岩堆总长约350m，堆积体厚度10m～50m不等，总体积约2.1×106m3，主要由碎石、块石组成，块石块径一般200mm～1000mm，地表可见大者可达1.8m，块石母岩成分主要为灰岩、泥质灰岩、砂岩，棱角状，碎石、粉质黏土、角砾充填，结构较发育，均匀性差。该岩堆体坡面基本呈直线形，为 级，XX1单面坡，地分布有含碎石黏土，植被发育。单堆积体坡度较大，围岩级别：V 2 号隧道右幅进口明暗交界处设2m超前管棚导向套拱，起止桩号为：K24+118～K24+120。 2、劳动组织 本分项工程由隧道一队负责施工，队长：xx。安排现场技术人员2名：xx。其中模板工6人、电焊工4人、混凝土班组10人，杂工6人；配备装载机1台、挖掘机1台、混凝土搅拌机1台、输送泵1台、电焊机4台、混凝土振动棒3台。 3、施工准备 3.1电力准备情况 目前高压电线尚未架设，自备250kw发电机一台，可以满足洞口管棚施工的需要。 3.2施工用水准备情况 洞口上方便道处配备20m3储水罐，另配3kw水泵2台，能够满足施工用水及水压要求。 3.3施工便道准备情况 洞口施工便道已经修建完毕，已投入使用，并且通过压路机碾压已经满足施工车辆通行要求。 3.4技术准备情况 施工图纸已经审核完毕，设计意图及要求已经掌握，实地情况已经多次调查，技术交底已经下发。 4、工期安排 计划开工时间：2013年4月20日； 计划完工时间：2013年4月30日。 5、施工工艺及方法 套拱采用C20厚60cm的混凝土浇筑，套拱长度为2米；套拱内设I18工字钢，间距为50cm，导向管每根长2米，中至中环向间距为40cm。
WORD格式 新建朝阳至秦沈高铁凌海南站 联络线工程TJ-1标段 隧道管棚专项施工方案 编制： 审核： 批准： 中铁十九局集团有限公司 朝凌客专TJ-1标项目经理部 二○一八年四月
目录 1编制依据 (1) 1.1编制依 据.............................................................................................. (1) 1.2编制原 则.............................................................................................. (1) 2适用范围 (2) 3工程概况 (2) 4地质水文特征 (3) 5施工组织方案 (5) 5.1技术要求： (5) 5.2施工程序及施工方法 (7) 5.3施工流 程.............................................................................................. (7) 5.4管棚车 丝.............................................................................................. (9) 5.5搭设工作平 台.............................................................................................. (11) 5.6钻机就 位.............................................................................................. (11) 5.7钻孔作 业.............................................................................................. (12) 5.8管棚跟管钻 进.............................................................................................. (12) 5.9钢筋笼施 工.............................................................................................. (12) 5.10管棚注 浆.............................................................................................. (13) 5.11验收标 准.............................................................................................. (14) 6资源配置方案 (14)
目录 隧道仰拱找平层专项施工方案 1.编制依据 （1）《大金沟隧道设计图》京沈客专施隧88-01～10； （2）《双线隧道复合式衬砌参考图》京沈客专施隧参01-01～73；；（3）《高速铁路隧道工程施工质量验收标准》10753-2010； （4）《铁路混凝土工程施工质量验收标准》10424-2010； （5）京沈客专隧联【2016】（沈阳）002 号 2.编制范围 本方案适用于京沈客专辽宁段8标项目经理部管段娘盘山隧道、大金沟隧道仰拱找平层施工。 3.工程概况 娘盘山隧道位于阜新市七家子乡石场村境内。进口里程504+010，出口里程504+775，全长765m；大金沟隧道位于辽宁省阜新市阜新蒙古族自治县清河村大金沟组北100m，进口里程511+300, 出口里程512+180,全长880m；标段两座隧道仰拱填充施工均预留部分仰拱找平层未浇筑，目前隧道要进行剩余仰拱找平层施工，特制定此方案以
指导现场施工。． 4.仰拱找平层施工流程 覆盖找平层再次确定标→→凿毛→→→施工准备清洗→清洗高线施工洒水养生 5.仰拱找平层施工 仰拱找平层总体采用清洗凿毛浇筑方案，提前清洗凿毛不少于5版仰拱位置，仰拱找平层施工缝应与衬砌施工缝在同一断面，每次浇筑4～5版仰拱找平层，施工时在施工缝位置插入2.5厚三合板，施工完成后覆盖土工布并洒水养生14天。 5.1 施工准备 ①现场技术负责人对工人进行技术交底； ②施工用小型机械、工具准备； 5.2清洗 清洗地面浮土并采用清水清洗干净。 5.3凿毛 凿除已浇筑混凝土表面的水泥砂浆和松散层，采用人工凿毛或机械凿毛，凿毛后露出新鲜混凝土面积不低于75％。 5.2再次清洗 对凿毛处理的混凝土面清扫干净，并用清水冲洗干净。 5.3 确定标高线 沿线路方向每隔12米（即施工缝位置）标记各个变坡点标高，纵向点与点间挂线以控制标高（其中半圆型水槽位置可以采用半圆型钢

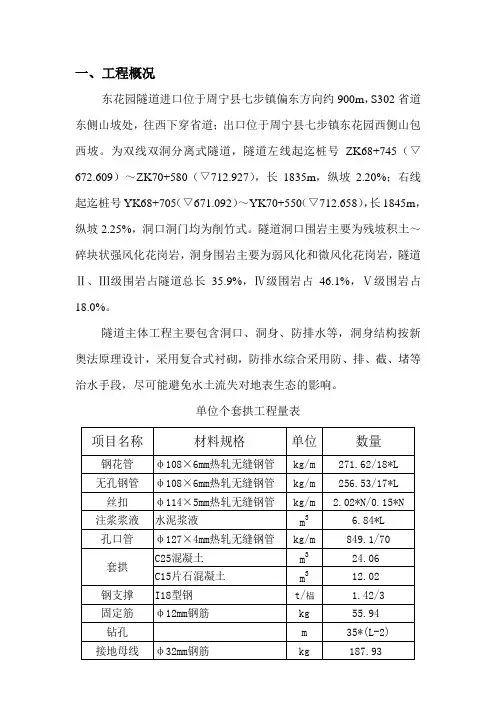

一、工程概况 东花园隧道进口位于周宁县七步镇偏东方向约900m，S302省道东侧山坡处，往西下穿省道；出口位于周宁县七步镇东花园西侧山包西坡。为双线双洞分离式隧道，隧道左线起迄桩号ZK68+745（▽672.609）～ZK70+580（▽712.927），长1835m，纵坡2.20%；右线起迄桩号YK68+705（▽671.092）～YK70+550（▽712.658），长1845m，纵坡2.25%，洞口洞门均为削竹式。隧道洞口围岩主要为残坡积土～碎块状强风化花岗岩，洞身围岩主要为弱风化和微风化花岗岩，隧道Ⅱ、Ⅲ级围岩占隧道总长35.9%，Ⅳ级围岩占46.1%，Ⅴ级围岩占18.0%。 隧道主体工程主要包含洞口、洞身、防排水等，洞身结构按新奥法原理设计，采用复合式衬砌，防排水综合采用防、排、截、堵等治水手段，尽可能避免水土流失对地表生态的影响。 单位个套拱工程量表
