1.6.10.7电力监控（SCADA）系统 负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。 综合监控系统工程重特点点难点及措施 监控系统包括综合监控系统及安防系统。综合监控系统包括火灾自动报警子系统、环境与设备监控子系统、电力监控子系统，即：FAS、BAS、SCADA。 6.8.1综合监控（FAS、BAS、SCADA）系统设备监理工作特点和要求 A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。监理组织架构上需符合专业特点。 B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进性，在使用上具有可行性和简单性，管理维护上具有简易的操作性，经济上合理性，以及对今后各系统的易拓展性。故要求系统设备在设计和采购阶段，必须考虑设备的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性等。系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。这就要求施工和监理各方要有很高的技术管理水平。 C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。 D综合监控系统设备安装调试施工关键工序多、质量控制点多。 E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响大，故设备变更、安装调试工程变更较多。 F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车站的信息采集点包括物理点和信息点达几千个。 G组织协调工作量大。组织协调贯穿于综合监控系统设备工程监理工作的全过程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计单位与施工单位的协调，施工区与周边关系的协调等等。 6.8.2 综合监控工程的重点及措施 6.8.2.1设备制造阶段监理工作重点及措施 （1）组织编制综合监控系统制造质量控制点，加强设备制造的质量控制。 （2）需要组织对综合监控系统设备采购及设备成套及编程的工厂进行检查。
****自控建设项目 1系统概述 *****历来重视矿区服务信息化和自动化，并已建成了多个生产运行及管理系统，包括锅炉自控、视频监控、车辆GPS跟踪、远程集抄等系统。2010年初，******提出“科技矿区”的理念，****88处成立了调度服务中心，决定建设统一的调度服务指挥系统，这就需要实现换热站以及锅炉房的自动监视以及控制。 ***88分为城区、学园小区和开发区三部分，城区包括2号院，4号院和5号院和七号院，学园小区包含学园小区，本方案是针对涿**888部分自动化建设的现状，对城区换热站、锅炉房和配电室等自控系统进行精心的设计，在城区建设5号院分中心和调度服务中心，将城区所有换热站、锅炉房以及配电室的数据通讯至5号院分中心，同时通讯至调度服务中心，在调度服务中心实现对基地处所有换热站和锅炉房的集中监视。
图1-1 系统功能框架 2自控方案（城区） 2.1换热站改造方案 每个小区内的换热站分为生活用水（洗澡水）和供暖用水，相当于每个小区内有两个换热站，个别小区（2号院）相当于4个换热站；具体改造范围如下：2号院：采暖系统和生活热水都改造。 4号院：采暖系统和生活热水都改造。 5号院：采暖系统和生活热水都改造。 每个小区内的换热站共用一套控制系统，总共是3套。 换热站的控制可以通过室外温度、二次网供水流量、二次网供回水温度、温差等对二次网供水温度的设定值进行修正补偿对一次网调节阀及二次网循环水泵进行控制；变频补水控制部分，利用原有的补水泵变频器实现对补水压力的控制（利旧）。 图2-1 城区换热站建设方案 2.1.1系统设计原则 本方案根据现场的运行情况采用特定的控制方法： a、采暖部分： 调节阀：有两台或三台换热器的场所，采用一台调节阀控制；四台换热器的场所，采用两台调节阀控制； 采暖循环泵变频器：有两台循环泵的现场，采用一台变频器进行控制，他有三台或四台循环泵的场所，采用两台变频器进行控制。 b、生活水部分： 调节阀：两台换热器的场所，采用一台调节阀控制，四台调节阀的场所采用两台调节阀进行控制。

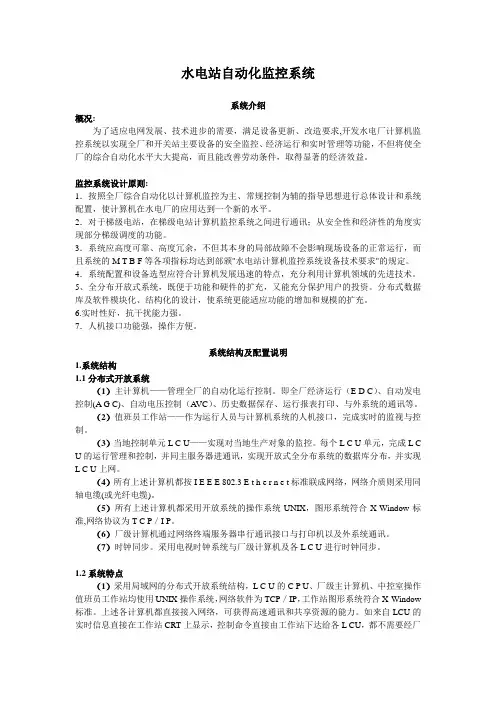

水电站自动化监控保护及通信系统设计的研究 发表时间：2019-09-10T11:47:44.627Z 来源：《城镇建设》2019年2卷12期作者：姚丁勤 [导读] 建造水电站自动监控保护系统，不仅可以缓解当地水灾问题，还可以节约成本。 钛能科技股份有限公司江苏南京 210000 摘要：水电站自动监控、保护和通信系统可以使完全控制水电并执行某些保护功能。建造水电站自动监控保护系统，不仅可以缓解当地水灾问题，还可以节约成本。因此，需要采取必要的步骤来加强架构。 关键词：水电站；自动化监控保护；通信系统设计；研究 我国的水资源丰富，水电站的建设可以有效利用水资源，改善用水。由于水电管理的复杂性，传统的管理任务不符合管理要求。鉴于这些现象，有必要加快实施自动监测和设计保护和自动化系统，以使水电站正常运行。通信系统的自动监测，保护和设计应基于计算机技术的快速发展，改进各种控制系统、监测和远程控制的功能。 1水电站自动化监控保护及通信系统的介绍 1.1水电站自动化监控保护 1.1.1水电站综合自动化监控系统 水流的使用促进了流体机械涡轮机的旋转，并且将由水流产生的机械能转换成电能，这是一个水电转化的过程。作为一个集成系统，水力发电站的主要功能是将液压能转换为电能并为消费者提供电力。水电站安装了一个综合自动监测系统，使用计算机监控系统和一些相关的监测辅助设备，通过实施整个水电站阀门自动化系统，提供测量报告，以及电气监测和预报，进行过程监控和负载平衡。水电运营自动控制电力系统的全过程运行，可以充分了解水电站的运行，提高运行速率，并能满足电力需求。 1.1.2水电站自动化监控系统的组成 根据计算机监控系统的各种功能，水力发电站的集成自动监控系统可分为三种参数化模式。（1）计算机化监视系统应用于综合自动监视系统，以进行额外监测。现有自动化设备完成了主要工作，自动监测系统仅用于收集和处理水电站运行数据。在这种模式下，水电站的其他自动化设备可以正常运行，以防止非标准自动监控系统出现问题，从而确保水电站的正常运行。（2）水力发电一体化广泛用于自动化监测系统。在此模式下，主要工作使用自动化设备执行，并且仅保留现有的自动化设备。因此，操作模式需要安全使用，确保计算机的稳定性。如果自动计算机监控系统出现问题，水力发电站将瘫痪，不再正常运行。（3）双配置监控系统可以有效提高工作水电站的稳定性和安全性，同时控制传统的自动化设备和自动计算机监控系统。 1.2水电站通信系统 水电站的通信系统主要包括通信系统、水电站的内部通信以及水电站与环境之间的连接。对于各种水电站，通信模式可以分为有线和无线的。有线通信基本上意味着需要通过光缆传输信息以进行通信。由于无线通信主要通过卫星通信和移动通信来实现，因此可以实现通信功能。目前，我国的信息通信技术正在不断开发和发展越来越多的无线通信方法，这将成为发电厂通信系统发展的基础。 2水电站自动化监控保护与通信系统的设计原则 2.1实用性与可靠性原则 在为水电站自动化设计监控、保护和通信系统时，应实行可行性和可靠性原则。如果不存在配置和改进相关系统的功能和可靠性原则，则实际效果可能无效。因此，规划过程应能够根据水电站的实际情况和要求改进系统设计，以便于水电站的运行。 2.2先进性与扩展性原则 水电站自动化监控和通信系统的实施主要遵循实用性原则。为了满足这一要求，有必要结合水电站的实际情况，并在资金允许的情况下选择更多的现代化设备和技术。优化和不断改进现有水电站的设计、管道结构和控制技术，优化工作，同时充分利用水电站的各项功能。因此，该系统还具有一定的可扩展性空间进行改进。随着社会信息技术的发展，设备可以更新并发挥联合作用，然后完全融入原有系统。 2.3经济性原则 一旦建立了上述两个原则，该系统应具有特定的经济原则，即改进系统的主要目标，并在此基础上尽量减少财政支持。为了在系统设计过程中从不同的角度持续监控和优化成本，需要选择具有成本效益的设备和解决方案来实施。它不仅可以在设计之前控制成本，还可以在完成后控制成本，从而显著降低用于应用某些经济原则的成本和资本。 3水电站自动控制系统运行分析 3.1水电站主要设备控制系统 水电站主站的控制系统可以直接控制和远程控制系统所在的控制区。在上述两种开关控制模式中，可以从控制面板和水力控制面板控制开关。水电站的主要自动化设备还包括辅助设备，如排水泵、油泵、空气压缩机等。 3.2水电站的自动控制系统 建设时期的其他水力发电站也有类似监测设备。用于水力发电厂的通用自动控制系统通常使用遥控装置和用于从控制面板控制机器的方法。水力发电站的远程监控系统的主要功能是将收集的关于水力发电站运行的数据和信息发送到控制站，以便从控制站接收适当的控制命令，并监督实际工作。 3.3水电站厂内经济运行监控 通过监测水电站在特定充环境下的经济运行情况、电力曲线和实际负荷，需将设备数量以及优化工作设备的组合进行的统计和分析，选择相对合理的配电方式，为水电厂设备提出具体建议。另外，通过选择最佳操作模式，可以有效地提高自动电压控制AVC和自动发电机AG的效率，并且可以提高安装的整体经济效益。 4水电站自动化监控保护及通信系统的安全设计要点分析 4.1水电站自动化监控系统保护的安全设计要点 主要设计如下①进入监控系统时，为防止误操作监控系统，需检查每个识别系统，并确定唯一的识别检查功能。在系统中，可以配置具有最高管理员权限的系统管理员，并为每个审核点分配权限，只能监控经批准的控制点。该方法完全消除了监视系统中的所有非法活
全矿井综合自动化监控系统 产品说明： 全矿井综合自动化系统，是一个1000Mbps冗余工业以太网井上、下自动化控制网络平台，是以工业以太环网为核心，整合矿井的各项自动控制系统，通过防火墙与矿级管理系统组成高速统一的整体网络结构，实现了全矿井的管控一体化。 整个系统分为信息层、控制层、和设备层三层体系结构。控制层采用工业以太环网，设备层采用现场总线，保证了现场子系统的实时性，实现了井上、下皮带运输、通风、排水、井下供电等井下主要安全生产环节和装备运行状况的实时监测和集中、远程控制，有效地提高了矿井生产自动化和管理现代化水平。实现全矿井的统一管理与数据共享。 1、系统组成： 煤矿工业以太环网主要由三部分组成：地面部分、井下部分及传输信道部分。地面部分由：地面环网接口、监控主机、监控备机、监控服务器、地面数据服务器
（可扩展）、防火墙（可扩展）、地面交换机（可扩展）及客户端（可扩展）等组成。井下部分由：防爆交换机（环网接口）、各种监控分站或装置（可扩展）等组成。传输信道由：环网主传输干道（阻燃光缆）、地面网络数据传输通道（网线）、井下防爆交换机连接各和种监控分站或装置及传感器的阻燃电缆。 2、系统特点： 1.产品全部采用工业级产品，确保系统24小时连续可靠的运行。 2.工作时整个网络成链状结构，环网冗余，快速建立网络工作拓扑结构以及连接恢复，恢复时间<300 ms。 3.系统提供了多种符合国际主流标准的接口方式（OPC、DDE、ODBC、FTP），便于各种子系统的接入。 4.采用B/S结构，基于IE浏览，客户端零配置。 5.采用硬件、软件等多种安全措施，保证了系统运行的安全性和可靠性。 6.合理实用的分级控制模式，在充分保留各子系统功能特点的基础上，有效的整合各子系统，通过严格的认证后，可在任一台工作站上实现对井上、井下所有设备的控制。 7.具有各种数据查询、曲线显示、报表输出、逐级报警、数据分级管理、报警记录、故障记录及完整的事件记录等功能。 8.强大的数据整合及处理功能，为整个矿的现代化综合管理提供数据基础，真正意义上实现全矿井的综合自动化控制管控一体化。 9.系统数据与井下视频数据可实现全面关联：在图形动画（动态图）中可点击浏览当前区域内视频信号，当一区域内瓦斯出现报警或其它参数出现故障，系统会自动弹出当前区域内视频信号窗口。
变电站综合自动化系统及监控自动化系统设计 发表时间：2019-05-17T10:43:37.817Z 来源：《电力设备》2018年第32期作者：刘浩李杰庆 [导读] 摘要：变电站自动化监控系统在变电站中的运用，能够有效提升变电站运行的安全性、有效性，对整个电力系统运行都具有重要的作用。 （国网山西省电力公司检修分公司山西太原 030032） 摘要：变电站自动化监控系统在变电站中的运用，能够有效提升变电站运行的安全性、有效性，对整个电力系统运行都具有重要的作用。本文首先对变电站自动化监控系统进行简单的介绍，然后从软件工程开发、软件构成以及软件结构设计等几个方面入手，对变电站自动化监控系统进行简要设计。 关键词：变电站；自动化监控系统设计 变电站综合自动化技术是利用先进的计算机技术、现代电子技术、通信技术，对变电站内的二次设备的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性的自动化系统。通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。 现有的变电站有三种形式：第一种是传统的变电站；第二种是部分实现微机管理、具有一定自动化水平的变电站；第三种是全面微机化的综合自动化变电站。 1 系统构成 分层分布式变电站综合自动化系统从整体上分为三层：变电站层、通讯层、间隔层。 1）变电站层。变电站层主要由后台监控系统、远动主站、继电保护工程师站组成。①后台监控系统。后台监控系统由一台或多台高档PC机和后台监控软件组成。为了保证系统的可靠性和开放性，采用先进成熟的SCADA软件平台，可在LINUX和WIN―DOWS上运行。直接通过以太网与间隔层的测量和保护设备进行通讯。②远动主站。远动主站采用高性能工业控制计算机，直接连接在以太网上同间隔层的测量和保护设备直接通讯。收集全站测控设备、保护装置数据，经规约转换后以约定的规约向调度发送，同时接收调度的遥控、遥调命令向变电站转发。③继电保护工程师站。继电保护工程师站采用高性能工业控制计算机，直接连接在以太网上同间隔层的测量和保护设备直接通讯，与变电站的各种继电保护、安全自动装置及故障录波器一起实现变电站的继电保护及故障录波器信息处理系统。 2）通信层。站内通讯由光纤以太网以及与其他智能设备的接口组成。 3）间隔层。间隔层采用面向对象设计，按间隔单元实现测量、记录、监视、控制功能的微机保护及测控装置。装置要求采用32位高性能DSP浮点信号处理器、16位AD转换器、大规模可编程逻辑芯片CPLD、多层印制电路板和表面贴装技术；采用在线编程技术，可随时进行软件升级；采用大屏幕彩色液晶显示器，真正使桌面操作图形化，生动形象、操作方便。 2 变电站自动化监控软件开发 现阶段，程序设计方法多种多样，但以模块化程序设计与面向对象的程序设计为主，将两者有效地结合起来，形成一套完整的变电站自动化监控系统开发模式。变电站自动化监控系统一般使用后台软件，结合模块化和面向对象的程序设计方式，基本上确定了后台软件应有的功能，由这些基本功能构成系统的主要特征。采用模块化程序设计的方式，将后台软件分为若干个子系统，包括数据库管理系统、报表系统、通讯系统、主控程序等等，每一个子系统由简单的数据关系构成，容易建立模型。因此，在具体的软件开发设计中，一般采用分层分析设计以及线程技术方法。 2.1 分层分析设计方法 根据变电站业务处理、控制流图以及数据流图等，明确后台监控软件的主要层次，即数据处理层、通信层、应用层、数据存储层等，利用分层分析设计方法，逐层进行分析与设计，对层与层之间的接口进行明确规定，降低开发的难度，提高数据接口的兼容性以及移植性。 2.2 线程技术方法 以线程技术为主的变电站监控主站，能够利用不同的线程完成不同的任务，合理区分线程的优先级别，就能够完成实时性不同的任务，提高了变电站监控系统中数据处理效率，保证各项紧急任务发生后系统的响应速度。 3 变电站自动化监控软件的构成 变电站自动化监控软件的构成分为三个部分，即底层数据服务器、中间层数据库以及高层应用程序。 3.1 底层数据服务器 该层具有数据处理以及通讯两种功能，能够接收到RTU采集的实时数据信息，包括变电站运行的状态量、模拟量以及时间顺序等等，同时还能够向高层程序层的RTU发送控制命令，并显示源码数据。对原始的数据进行有效的处理，形成实时数据，并及时传输到中间层数据库中，提供给应用软件使用，确保信息的实时性。 3.2 中间层数据库 中间层数据库主要是面向应用程序，具有系统功能分析，是整个数据信息结构的核心，能够为高层应用功能模块提供各种有用的数据信息。根据系统性能的不同，将数据库分为实时数据库、参数数据库、历史数据库以及辅助数据库几类。 3.3 高层应用程序 高层应用程序具有多个功能，包括监视功能、遥控遥调功能、数据采样计算处理功能、打印功能、接线图编辑显示功能、报表功能、参数管理功能、人机接口功能以及系统安全维护功能。该层的应用程序，能够将变电站运行的实时数据信息进行处理，并对数据库信息进行监测，发现异常情况就会发出警报，并做好备份工作。对相关的数据信息、报表等还能够进行打印，为系统设置、维护等提供配套的参数管理，根据用户操作内容的不同，设置有效的权限管理。 4 变电站自动化监控系统软件结构设计 在变电站自动化监控系统后台软件设计过程中，考虑到数据功能的组合与分散，系统通讯以及数据处理功能都是为高层应用程序提供有效的数据，如果将两者分开，必会影响数据处理的时间，也会增多数据传递时间，将处理过程复杂化。所以，一般需要将通讯与数据处理功能进行组合，形成一个独立的功能模块，我们称之为数据服务器，两者的组合能够节约数据处理时间，提高系统整体的效率。同时，
焦煤集团科技创新成果申报表
电力监控系统的应用 1.立项背景 为提高本矿供电系统自动化，提高矿井快速处理隐患的能力和快速处理突发事件的能力，同时提供本矿自身的精细化管理能力，本系统对本矿供电系统进行升级改造，实现供电系统监测、控制、保护、预警、计量、管理等功能和预防过流越级跳闸、电压波动跳闸、电气干扰跳闸等突发大面积停电现象，设置变电所温度、烟雾、人员等变电所无人值守监控，建立本矿一套综合性多媒体数字化电力监控管理系统。 同时本系统要求提供通讯接口和协议，在设备层和控制层均可接入自动化系统平台，完成本矿自动化平台的子系统整合接入。 2.研究开发内容 电力监控系统分为四个层次：设备层（即高开综合保护层）、变电层（即变电所内的当地监控和自动化设备—井下测控分站）、通讯平台层（即变电所与地面间的公共通讯平台—光纤以太网平台，已建好。）、地面监控层。 设备层主要完成数据采集、计算、保护和控制执行，并通过RS485总线接入变电所的测控分站中。测控分站一方面完成数据转发，另一方面实现变电所综合选漏、录波存储、时钟同步和当地监控，并通过光纤以太网，完成与监控主站的通讯。通讯平台是由分站光端设备构成的光纤以太网或是专门的光纤以太网。监控主站是一套供电系统专业版组态系统，可按照供电系统的规范，对供电系统进行监测、控制、统计和分析。 一个变电所装设一台井下监控分站。变电所的高低压综合保护用双绞线接入变电所的测控分站，监控分站直接接入现有环网，以太网与地面监控主站通讯。 系统后台可以用OPC方式将数据传输到矿井综合自动化平台，实现数据共享和网络发布。在井下共16个变电所中各安装一台电力监控分站。电力监控分站与变电所内的高、低压开关的综合保护器用RS485通讯方式进行联网，实现变电所的就地监控、通讯转发等。电力监控分站就近接入变电所附近的千兆环网交换机，通过已有的工业以太网与地面电力调度中心后台进行数据交换。 3.技术创新点 煤矿电力监控管理系统由1000M/100M冗余工业以太网环网、CAN工业现场总线、RS485现场总线、无线通讯站构成的煤矿宽带工业网络平台、电力监控应用软件与设备监控、显示、保护、采集装置等组成，可在不同网络层接多种通讯接口的监控装置、设备和监控系统，网络终端配置有千兆网络交换机、视频服务器、现场总线分站、IP电话网关、光纤收发器，可
闸门自动化监控系统 应用领域：水利水库灌区河道干渠明渠供水渠的闸门现地控制和闸门远程控制。 传统电动闸门的升降，往往在简易电力箱内采用开关按钮直控接触器的方式，无法对闸门的开启高度进行测量，也不能判断闸门板当前的运行状态，更不具有计算机化控制，或者远程控制接口，此类闸门的控制手段无法做到精确的闸门板定位，由于闸门底部淤泥等情况复杂，易造成螺杆顶弯变形，甚至破坏启闭机，不能继续工作，影响水利系统的业务运行。 山东亿捷网络科技有限公司的闸门自动化控制系统，以“无人值守”为设计原则，采用SCADA系统结构，通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等，为用户提供了一套既可现地对闸门进行控制，也可远程通过计算机进行闸门启闭的自动化控制系统，该闸控系统可接入渠道水位信号、流量信号，或现场视频信号等，能够将水位、流量、视频画面等与闸控系统集中显示在一个软件画面中，使得远方操作更加可视，达到无人值守、统一调度的目标。 闸门自动化监控系统由以下两部分组成： 1、现地控制屏。 2、远程监控软件。
1、现地控制屏。 现地控制屏，主要由逻辑控制部分（PLC）、执行部分（电机保护器、相序保护器、过载保护器、交流接触器、闸位计、电压变送器、电流变送器等）、通信部分（以太网接口、无线GPRS接口、RS485接口等）共三部分，组成了一套工业级高可靠的闸门自动化控制系统。 现地控制系统支持螺杆式、卷扬式、斜拉式等闸门类型，无论单孔还是多孔闸门均可接入到系统中来。同时，考虑闸室一般地处偏远，系统除支持有线网络外，可选择微波或GPRS或超短波等无线方式进行远程控制。同时现地控制系统配置了一面触摸屏，图形化的人机界面，模拟现场闸门的状态，使得操作更简单，更准确。 闸控现地触摸屏画面
综合自动化监控系统运行规定 由于变电所综合自动化系统与传统变电所有很大区别，特别是充分体现了高科技在变电所领域的综合利用，因此为了确保变电系统安全、稳定、可靠的运行，运行值班人员必须做好系统的运行、使用和维护工作。 一、运行巡视制度 ⑴综合自动化系统的巡视检查周期与一次设备检查的周期一致； ⑵巡视运行中的设备和各种信号灯的工况； ⑶检查运行中的设备自检信息和报告信息； ⑷检查通信系统是否正常通信，如微机保护与管理单元通信是否正常，前置机与后台机通信是否正常； ⑸检查各设备电源指示灯及工作电源是否正常； ⑹检查设备的连接片是否在正确位置； ⑺对不间断电源进行自动切换检查； ⑻定时调看信号光字牌，以判断是否有光字牌动作。 二、运行规定 变电所综合自动化系统在运行中易因装置使用不当等人为因素造成系统的不安全。因此要认真监视设备运行情况做好各种记录。 ⑴定时将光字牌界面切换监视一次，对高负荷、有缺陷的设备应增加监视次数。正常的监控界面应停留在高负荷主变压器设备上。 ⑵对设备的潮流进行监控，在主变压器负荷达90%，其他设备负荷达95%时汇报值班调度员。
⑶对系统电压进行监控，在系统电压超出允许值时应及时汇报调度员。 ⑷运行人员应定期对自动化装置进行采样检查和时钟校对，检查周期不得超过1个月。 ⑸自动化装置动作后，运行人员应按要求做好记录和复归信号，并按动作情况立即向调度汇报，并打印出故障报告。 三、综合自动化系统的运行维护和操作注意事项 ⑴变电所整个接地系统应遵循电力系统的运行要求，可靠接地。 ⑵在温差较大及湿度较大的环境中应做好温度及湿度的控制，以适应设备的正常运行。 四、对后台机的操作 应注意以下几点： ①严禁直接断电 ②严禁乱删除或移动文件 ③严禁使用盗版光盘或来历不明的软件 ④严禁带电插拔计算机所有外围设备插头 ⑤计算机主机外壳，显示器外壳，打印机外壳一定要可靠接地 ⑥严禁在后台机上玩游戏
探究电力自动化监控系统杜婷婷 发表时间：2019-06-03T15:53:01.443Z 来源：《电力设备》2019年第2期作者：杜婷婷 [导读] 摘要：随着经济的迅速发展，我国科技水平不断提升，并且在电力自动化方面也取得很大的成就，使得我国在电力监控方面的水平也不断提高，以保证供电的稳定和安全，为人们的生活带来了保障，避免了用电方面的安全隐患。 （内蒙古电力（集团）有限责任公司阿拉善电业局阿右旗供电分局内蒙古阿拉善 737300） 摘要：随着经济的迅速发展，我国科技水平不断提升，并且在电力自动化方面也取得很大的成就，使得我国在电力监控方面的水平也不断提高，以保证供电的稳定和安全，为人们的生活带来了保障，避免了用电方面的安全隐患。文章主要介绍了我国的现在对于电力自动化管理问题中所存在的问题，以及现在通过电脑智能技术对于安全方面的精确调控，火力发电和水力发电方面大量的数据处理也有很好的监控，实现了更好的电力管理。 关键词：电力自动化；监控；发展 1前言 随着计算机技术、网络通信技术及现代低压监控技术的日趋完善，实现供电系统监测、控制的智能化、网络化，已成为今后发展的必然的趋势。通过应用电力自动化监控系统，可以提高供电企业经济效益，保证供电可靠性，提高电力品质，实现变电站的无人值守或者少人值守，可以进一步提高企业决策管理水平，转变传统管理运营方式，提升企业形象，推动供电管理逐步向自动化、综合化、集中化、智能化、网络化、信息化方向发展。 2电力监控系统概述 电力监控系统是地铁交通综合监控系统的一个集成子系统，称为远动系统或电SCADA系统。电力监控系统能够实时的实现远程控制、监视地铁交通全线的每个变电所和接触网设备是否正常运行，供变电系统的事故与报警事件也都由电力监控系统来完成对其的处理，从而保证了供变电系统的正常运行以及调度管理的自动化，不仅能够增强供电质量，而且加强了供电系统的安全性和可靠性。电力调度中心能够实时的获得沿线上每个变电所的运行信息，从而操作其设备，还可以与其他的集成自动化子系统相互交流信息，达到对牵引供电系统的科学性以及规范性管理。 3电力监控系统结构分析 为保证城市轨道交通工程供配电系统安全正常运行，使城市轨道交通的调度、管理、运行、检修、技术等部门能了解和掌握供配电设备的运行状态及设备的完好状况，并在系统出现故障时能及时分析原因，做出科学合理的判断并制定抢修方案，必须采用变电所综合自动化，设置电力监控系统。地铁电力监控系统(SCADA)一般由设在地铁中央控制室的调度中心主站、变电所综合自动化子系统被控站及通信通道三部分组成。系统实施对全线主变电所、牵引降压变电所、混合变电所、车站降压变电所的供电设备的监视控制、数据采集以及对接触网电动开关设备运行状态的监视控制，负责全线牵引及电力系统的运行管理、正常检修及事故抢修的调度指挥，以确保整个供电系统及设备安全、可靠地运行。 4我国电力系统目前的管理现状 4.1全国电网面积广大其故障问题须及时发现并解决 我国地域辽阔，用电面积较大，所以变电站会出现很多问题，如果由人来看守的话，可能会使问题堆积不能及时解决，使得电路出现问题，影响居民用电，甚至出现大面积停电的现象，如果是在市场中停电，直接影响生意的进行，最终影响我国的经济的平稳发展。故障的管理，是从告警配置管理到告警信息处理，中间一环扣一环，注重的协调合作，并且由人员自定义告警级别，由此可以看出电力工作人员的安全意识和责任心对电力监督系统的安全运行有很大的意义。当电力的监控实现自动化后，计算机的高效迅速准确，对信息进行筛选处理，工作人员及时作出解决方案，迅速的将问题解决，从而提高工作效率，减少故障的堆积，以免引起更多的坏影响。 4.2用电增加数据繁多需及时处理 所谓数据，主要是所采集的自动化电源、环境数据的门限值，当超过这个数据系统会自动告警。随着人数的增多，用电人数增多，会产生大量的用电数据，如果只靠人工来记录，会使工作量变得繁重，数据具有一定的时效性，可靠性，如果不能及时处理，会使数据失去其本身的意义，数据处理不完，带来的后果不容忽视，可能会造成国民财产的损失。再者，我国很多监控软件都由自己开发，使得各个电力管理系统不能互相沟通，也不能得到数据的交流与分享，出现了问题仅限于一个区域的部门了解问题的发生及其解决，当别的地方发生同样的问题时，又会做同样的工作，这就会出现重复工作的问题，这就严重影响了我国电力监控的进程，依然会使得电力建设发展缓慢，效率低下。 5电力自动化监控系统实现目标 5.1电能管理 系统可自动记录日、周、月、年负荷，优化负荷分配，精确计算电力消耗（电费）与用电需量，帮助用户实现移峰填谷，平衡负荷，达到节约电费的目的。 5.2提高可靠性 系统可根据供电的实际情况合理安排检修计划，提前发现安全隐患，防止事故发生，保证生产的正常运行，出现故障时能及时反映故障原因，及早排除故障。 5.3提高工作效率 系统具有远程数据采集及自动汇总功能，免除了日常抄表工作和报表计算，减少了维护人员的工作量及劳动强度，提高了工作效率。 5.4提高调度水平 系统实现了对电力参数，状态信息实时显示，实现了对供电设施的远程控制及相关保护参数的在线整定，为安全、稳定、高质量的供电提供了有力保障。 5.5可实现信息的扩展与互连 电力自动化监控系统是一个开放的系统，可与多种应用系统集成，实现了供配电数据的充分共享。 6电力调度监控系统自动化的发展
水闸闸门监控系统详细 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
水闸闸门遥控与监测系统方案 1、概述 某水闸共5孔平板闸门，闸门宽度8米，闸身长40米。目前使用的水闸监控系统已经完全损坏，使用中存在以下问题： （1）不能实现定点控制闸门开度。目前各闸门的定点控制均由值班人员手动完成。由于现场控制站在闸顶楼上，值班人员只能凭现场聆听闸门与卡位相接的声音实现定点控制闸门开度，在下雨等噪音严重的情况下往往会因无法听到声音而难以定位，监控效率低，且存在安全隐患； （2）闸门现场控制站的PLC坏掉，工作不稳定，其他装置是否损坏不确定； （3）无法实现远程监控功能，不能满足监控管理自动化的要求。2、 系统工作范围 本系统功能的实现： （1）五孔平板闸门的自动控制：通过工控机现地实现左右四扇闸门的全开、全关控制和中间闸门的全开、半开、全关控制。也可在监控室上位机远程控制闸门开度； （2）五孔平板闸门的手动控制：在工控机故障或其他特殊情况下，采用手动控制方式实现各种控制；
（3）主要参数的采集与显示：采集各孔闸门位置及状态信号、上下游水位和闸基扬压力信号，并在控制面板和上位机上显示； （4）视频监控功能：设多台定点视频监控摄像头对闸门进行监视，在监控室可以实时对闸门进行监控。 系统监控内容 输入/输出信号统计 闸门监控系统报警信号统计 闸门监控系统 系统设计
考虑到水闸五孔闸门和启闭机分组监控的特点，本方案根据要求设计一套以工控机为主控设备并配置手动操作与执行设备组成的分层分布式计算机监控系统，该系统由一台上位机、一台现地工控机单元、摄像头、视频显示器等组成。在监控室可以通过显示器远程监视闸门的运行状况，并实现远程发送控制指令；现场控制站能接收来自上位机的控制指令进行控制，也可以单机独立控制，特殊情况下实现手动控制。系统总体结构 监控系统总体由闸门监控子系统和视频监控子系统构成。总体框图如图1所示： 图1 水 闸监控系统总体框图
厂家直供煤矿综合自动化平台系统全国销售热线1326-007-2458 煤矿综合自动化平台系统 系统概述 根据现代化矿井的实际需要，为进一步提升矿井现代化装备及管理水平，增强矿井科技创新能力，沈阳研究院结合现代矿井实际，适时研制开发了适合我国国情的基于矿井工业以太环网+现场总线技术的KJ333全矿井综合自动化系统。该系统能将矿井各类监控子系统集成到综合自动化控制网络平台中，与企业信息管理系统实现无缝联接。将生产、安全、管理等方面的信息有机地整合到一起，进行分析处理、统计、优化、发布，从而实现矿井“管、控、监”一体化及减员增效的目标。 系统组成： 系统主要由地面调度中心大屏幕、控制器、各类监控主机、数据服务器、核心交换机、防火墙、接入网关、自动化平台软件、防爆工业以太网交换机、本安型工业以太网交换机、井下各种监控分站、井下光缆配线器、光缆接线分线器、传输光缆及通讯线等组成。 系统特点： 1）产品全部采用工业级产品，采用多种硬件、软件安全措施，确保了整个自动化系统长期连续可靠地运行。2）主干网采用单模光纤，传输速率100 M / 1000 M。传输介质支持光纤多模、单模、超五类双绞线和普通通讯线，满足煤矿井巷安装特点，铺设方便灵活。 3）工作时整个网络成链状结构，环网冗余，可快速建立连接及连接恢复，恢复时间<300 ms。 4）采用三层体系结构，且控制层采用工业以太环网、设备层采用现场总线，保证了现场子系统的实时性。5）采用开放式的TCP/IP协议，提供了多种符合国际主流标准的支持COM/DCOM组件、NETDDE、ActiveX 控件、OPC、VBA、ODBC、FTTP等技术，兼容能力强，并支持CAN/RS485总线等多种信号接入及转换，可方便接入矿井各种监控子系统。 6）软件采用B/S结构，基于IE浏览，便于特殊功能的开发和第三方软件的集成，客户端零配置。 7）具有强大的网管功能，如：VLAN划分、IP地址设置、优先级控制、电源管理及端口状态监视、流量控制等。 8）系统节点容量大大增加，克服了现有煤矿监控系统所支持的节点最大容量的限制。 9）较强的信息集成能力，通过合理实用的分级控制模式，在充分保留各子系统功能特点的基础上，可有效的整合国内现有各子系统。 10）强大的数据综合及后台处理功能支撑，为整个矿山的现代化综合管理提供数据基础，真正意义上实现全矿井的综合自动化控制管控一体化。 系统功能 综合自动化功能 l 高效可靠的计算机网络平台 用于传输和管理矿山安全生产的多源异质的海量信息系统，能实时采集存储生产过程的重要信息，以实现设备的数据管理和分析，提供毫秒级的数据采集检测速度，采用高效的数据压缩算法可以大大节约存储空间。 l 综合自动化控制 可靠的工业自动化控制系统，可对相应控制系统发送控制命令，主要包括采掘、运输、提升、供排水、压风、注浆、通风防尘等自动化系统。集中控制煤矿生产设备，实现对采煤机、破碎机、刮板输送机、转载机、可伸缩式皮带机的顺序启停控制，能实现手动、就地集控的切换。能实现对各电机包括电流、电压、温度、绝缘等的监测（根据实际情况安装）。能实现采煤机运行、停止状态的监测。在具备条件的情况下可完全实现无人值守。 l 供电系统可视化实时监控 能实现变电所主变运行方式及各参数的监测，能实现变电所各高压开关柜运行、停止状态的监测，能实现各种矿井用电量、电气参数及故障情况的报表生成、存储、打印及显示。能实现变电所视频监视，系统模拟现场设备实际情况，实时、动态显示现场设备的真实运行状态。 l 集中显示功能
电力监控系统简介 电力监控系统（以下简称SCADA系统）实现在控制中心（OCC）对供电系统进行集中管理和调度、实时控制和数据采集。除利用“四遥”（遥控、遥信、遥测、遥调）功能监控供电系统设备的运行情况，及时掌握和处理供电系统的各种事故、报警事件功能外，利用该系统的后台工作站还可以对系统进行数据归档和统计报表功能，以更好地管理供电系统。 随着计算机和通信技术的发展，自20世纪90年代末开始，以计算机为基础的变电所综合自动化技术为供电系统的运行管理带来了一次变革。它包含微机保护、调度自动化和当地基础自动化。可实现电网安全监控、电量及非电量监测、参数自动调整、中央信号、当地电压无功综合控制、电能自动分时统计、事故跳闸过程自动记录、事件按时排序、事故处理提示、快速处理事故、微机控制免维护蓄电池和微机远动一体化功能。它为推行变电所无人值班提供了强大的技术支持。 一、基本组成与功能 电力监控系统由设置在控制中心的主站监控系统、设置在各种变电所的子站系统以及联系二者的通信通道构成。 电力监控系统的设备选型、系统容量和功能配置应能满足运营管理和发展的需要。其系统构成、监控对象、功能要求，应根据城市轨道交通供电系统的特点、运营要求、通信系统的通道条件确定。 电力监控系统主站的设计，应确定主站的位置、主站系统设备配置方案、各种设备的功能、型式和要求，以及系统容量、远动信息记录格式和人机界面形式要求等。电力监控系统子站的设计，应确定子站设备的位置、类型、容量、功能、型式和要求。电力监控系统通道的设计要求，应包括通道的结构形式、主/备通道的配置方式、远动信息传输通道的接口形式和通道的性能要求等。电力监控系统的结构宜采用1对N的集中监控方式，即1个主站监控N个子站的方式。系统的硬件、软件一般要求充分考虑可靠性、可维护性和可扩性，并具备故障诊断、在线修改功能，同时遵循模块化和冗余的原则。远动数据通道宜采用通信系统提供的数据通道。在设计中应向通信设计部门提出对远动数据通道的技术要求。 （一）主站监控系统的基本功能和主要设备 1．主站监控系统的基本功能 （1）实现对遥控对象的遥控。遥控种类分选点式、选站式、选线式控制三种； （2）实现对供电系统设备运行状态的实时监视和故障报警； （3）实现对供电系统中主要运行参数的遥测； （4）实现汉化的屏幕画面显示、模拟盘显示或其他方式显示，以及运行和故障记录信息的打印； （5）实现电能统计等的日报月报制表打印； （6）实现系统自检功能；
综合自动化监控系统SICAM Anole SICAM Anole 灵活，强大，易用Answers for energy
概述 SICAM Anole后台监控软件适用于1000kV-6kV的电力、石油、化工、轨道交通、机场等行业的各级变电站和调度系统。SICAM Anole 具有优越的性能、灵活的配置以及开放的结构，可方便地满足中国客户的各种需求和使用习惯，最大程度的给客户带来利益。
SICAM Anole 系统的主要技术特点 分层开放式系统 系统采用了目前先进的开放分布式应用环境的网络管理技术、数据库中间件和通信中间件技术和多层客户/服务器（Client /Server）技术，遵循软件互联国际标准基于IEC61970/61850/61968的统一CIM建模，为各行业用户提供了遵循IEC标准的统一支撑平台。 跨平台特性 一套代码，任意运行。跨UNIX/Linux/Windows操作系统平台，跨IBM/SUN/HP/ALPHA/X86硬件平台，以及由它们组合而成的各种同构或异构平台。 分布式体系结构 系统采用符合国际标准的网络构架，将系统功能有序地分配到网络上各个节点：包括软件自诊断、实时处理、报警处理、历史采样记录、事故追忆、实时计算、数据服务、安全验证、远方控制；用户可以根据需要灵活配置各个节点的功能。全系统数据的一致性和可靠性 在网络方式的SCADA系统应用场合下，系统可以自动以冷备用、温备用和热备用等各种方式运行。无论在何种方式运行，均可自动维护系统中实时数据库、历史数据库、报警、画面、WEB等数据的一致性和兼容性。避免人工干预，保证数据的有效性和可用性。 先进的人机交互界面 系统提供了具备“所见即所得”功能的图文/报表一体化编辑工具。依照一组具有完备集特征的时间定义方法和统一的图形图元结构定义，无须借助任何外部工具，即可在任意工作站或服务器上定义复杂的接线图、棒图、曲线图、趋势图、实时报表和历史报表等，并且能够支持任意文字和图形的混排。 支持数据库的在线更新，在保证不干扰和影响系统正常运行的情况下，在线更新数据库测点信息。 支持远程维护 系统可以允许工作站通过远程拨号/远程联网方式进入采集与控制系统主站，从而实现远程诊断和远程维护。减轻用户负担，加快服务速度。
闸门综合自动化监控系统 (share-strobe) 水利行业是一个历史十分悠久的行业，也是信息十分密集的行业。而采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势，对社会主义建设和水利行业的发展前景有着深远的意义。 闸门作为水利系统最基层的工程之一除了满足水利部门的用水需求外，在防洪、保护工农业生产和人民生命财产安全以及环境保护等诸多方面都发挥了巨大的积极作用。为了进一步发挥泵站的综合利用效益,尽可能减少洪涝灾害的损失，提高调度管理的决策水平，建设闸门综合自动化监控信息系统是必不可少的。特别是在国家南水北调东线工程中，研究建设以闸门综合自动化监控信息系统为基础的全线闸门的供水综合调度系统更具有现实性和重要性。 系统构成 系统主要分为系统中央控制台和闸门现场监控装置两部分。监控中心由监控计算机、系统监控软件平台、计算机网络平台及应用软件组成。闸机现场监控装置由闸门现地控制单元（LCU）、现场检测仪表、信息传输通道等部分组成。 图1 闸门自动化控制图 基于光纤网络的通讯，在各个终端与中心站(管理中心)之间建立局域网完成数据通讯。光纤具有可靠性高、数据传输稳定、维护费用低等特点，是实施远程可靠数据传输较为合理的方案。系统功能 上位机是系统的指挥、监控中心，它可以与上级管理中心联网通过上位机与PLC的通讯功能指挥系统运行和修改工艺参数。PLC是系统的控制中心，可以独立控制整个系统正常运行。 数据采集与处理 这部分功能包括对实时数据的采集、进行必要的数据预处理并以一定的格式存入实时数据库。通常按照信号性质的不同把它分为模拟量、开关量及脉冲数字量等其采集及处理方法也各不相同。 模拟量的采集与处理 这一类实时量包括电气模拟量、非电气模拟量及温度量。电气模拟量系指电压、电流、频率及功率、功率因素等电气信号量。非电气模拟量主要指压力、流量、水位、位移等信号量。 开关量的采集 开关量采集包括中断型开关量和非中断型开关量两种。中断型开关量信号包括各类故障信号、断路器及隔离开关位置信号、泵、机组设备运行状态信号、手动自动方式选择的位置信号等。 运行安全监视 ?全厂运行实时监视及参数在线修改 ?参数越复限报警记录 ?事故顺序记录 ?故障状变显示记录 ?趋势分析判断 ?月运行指导
综合自动化监控系统在变电站的应用 发表时间：2017-12-22T17:21:06.540Z 来源：《电力设备》2017年第25期作者：张王芳[导读] 摘要：伴随科技和经济社会发展，智能化控制建设逐步融入电力体系中，节省了大量的控制电缆和人工成本。 （铜川欣荣配售电有限公司陕西铜川 727000）摘要：伴随科技和经济社会发展，智能化控制建设逐步融入电力体系中，节省了大量的控制电缆和人工成本。本文主要研究综合自动化监控系统在变电站的应用，首先研究了变电站的基本结构，分析了变电站综合自动化系统特点，给出带电线路动态着色功能，可软件模拟完成五防功能，企业用户的调度功能。进而探究了变电站综合自动化系统设计原则和系统结构，对变电站综合自动化系统基本功能及微 机保护系统与传统保护系统进行比较。 关键词：智能化；控制；自动化；动态着色；调度 0 引言 为实现铜川矿业有限公司电网的科学、协调发展，按照“安全第一”的原则，进一步筑起安全运行的坚固堤坝。我公司近几年先后对春林、下石节、王石凹三个35KV变电站一、二次供电系统进行了改造。在这三个变电站二次供电系统改造中，都将传统的变电站二次系统改造为综合自动化系统，不但节省了大量的控制电缆,而且对提高变电站的安全运行水平及供电质量有重要意义。 1.变电站的基本结构 35ｋＶ变电站主接线方式为全桥式,35ｋＶ电源进线2回（一运一备）,主变2台（一运一备）,电压比为35/6ｋＶ。35KV为户外半高型布置，单母线分段全桥接线，原断路器为户外多油断路器，现改为真空断路器（或SF6））。6KV开关柜原为GG1A型现改为KYN28型，户内分2列（或3列）布置。 2.变电站综合自动化系统特点 2.1 监控画面及报表形式灵活多样 监控画面提供母线、断路器、上下隔离刀、曲线、棒图、数据框、仪表盘等图形元件，用户可根据用这些图元绘制实际的一次系统主接线图，报表的组态过程类似对 EXECL 表格的操作，用户可根据实际需要设计报表格式及内容。 2.2 第三方设备可无缝集成 遇到第三方装置需要集成的情况，综合自动化监控系统通过规约库的扩展的方式完成，稳定可靠的完成对第三方设备的无缝接入及功能集成，方便用户根据实际选配不同厂家的自动化产品而无后顾之忧。 2.3带电线路动态着色 综合自动化监控系统通过监控画面组态功能，完成断路器与相关线路之间的拓扑关系，实现了线路带电与不带电状态对应的颜色变化，使得监控画面更加丰富、真实。 2.4 可软件模拟完成五防功能 五防系统请求对操作对象的安全性检查，只有在五防系统允许之后，才能对操作对象进行有时间限制的操作。允许对断路器等设备进行“挂牌”、 “检修”、 “试验”等状态的设定，在这些特殊的状态下，不能对断路器等设备进行遥控遥调等操作。 2.5兼顾企业用户的调度功能 综合自动化监控系统主要完成变电站、开闭所等场合的监控功能，同时兼顾了大用户内部多个变电站之间的调度功能。对于大用户来说，投资一套变电站微机监控软件的成本，就可避免未来系统扩容时出现的多个变电站之间的信息化孤岛的困局 3变电站综合自动化系统设计原则和系统结构 3.1 变电站综合自动化系统设计原则 按四遥站设计,采用综合自动化实现控制、保护、测量、远动等功能,全部四遥量能送至调度中心。通过“远方”、“就地”选择开关实现就地、远方两种控制方式、用微机实现模拟操作,待确认后再执行控制命令。各保护单元均相对独立,能独立完成其保护功能,并通过通讯接口向监控系统传送保护信息。测量元件和保护元件接各自独立的ＣＴ。站内预留其他智能监孔系统的接口。 3.2变电站综合自动化系统结构 35ｋＶ变电站微机综合自动化系统为分层分布式,底层是分布式单元机箱,包括单元保护与监控模拟量、单元开关量采集、操作回路、就地汉字显示以及通讯等功能。各单元保护箱均相对独立,仅通过站内通信网互联,并同上层当地监控通信。 4 变电站综合自动化系统设计 4.1变电站综合自动化系统基本功能 变电站综合自动化系统基本功能包含数据采集和处理，微机保护，控制操纵，自动电压无功调节，主变压器冷却控制，事故报警，与调度通信、对时，越限报警、事件顺序记录、电度量的累计、人机接口、技术统计与制表打印、系统自诊断显示等功能和变电站综合自动化系统保护配置方案。 主保护有纵差保护、ＣＴ断线检测、电压闭锁、轻瓦斯、温度检测信号报警、重瓦斯检测信号跳断路器,所有的保护种类可分别投入及退出；后备保护有电压闭锁过电流保护，设两段时限。 线路保护：可完成35ｋＶ线路方向时限速断、过流保护、方向电流闭锁电压时限、方向电流时限速断、三相一次重合闸功能等,带操作插件,具备遥信、遥控、遥测、遥脉功能。 4.2微机保护系统与传统保护系统的比较 传统的保护系统与微机保护装置系统的主要区别,在于用微机控制的多功能继电器替代了传统的电磁式继电器,并取消了传统的信号屏等装置,相应的信号都输入至计算机。为便于集中控制,采用集中式设计,将所有的控制保护单元集中布置,整个变电站二次系统结构非常简单清晰,所有设备由微机保护屏、微机采集屏、交直流屏和监控系统组成。屏柜的数量较传统的设计方式大量减少。由于各种微机装置均采用网络通讯方式与当地的监控系统进行通讯而不是传统的接点输出到信号控制屏,因此二次接线大量减少。同时由于采用了技术先进的当地监控系统来取代占地多、操作陈旧的模拟控制屏,使得所有的操作更加安全、可靠、方便，电网运行更加安全、稳定，运行维护成本更加降低。 5 结论
