解析各种检测器的原
用途和理、作用

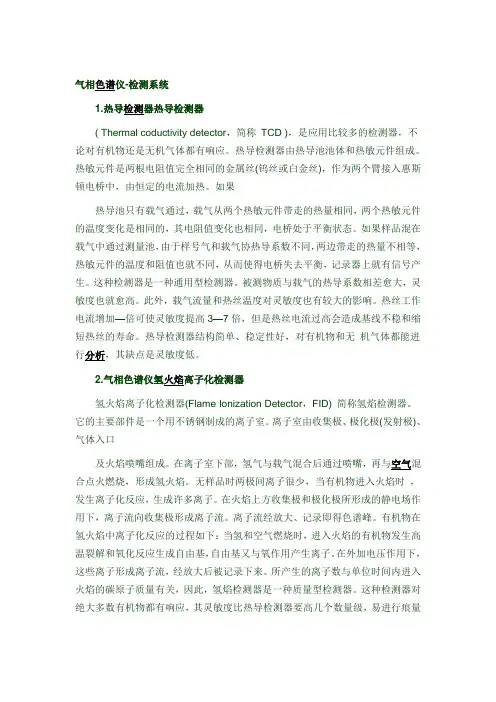

气相色谱仪-检测系统
1.热导检测器热导检测器
(Thermal coductivity detector ，简称TCD )，是应用比较多的检测器，不论对有机物还是无机气体都有响应。热导检测器由热导池池体和热敏元件组成。热敏元件是两根电阻值完全相同的金属丝(钨丝或白金丝)，作为两个臂接入惠斯顿电桥中，由恒定的电流加热。如果
热导池只有载气通过，载气从两个热敏元件带走的热量相同，两个热敏元件的温度变化是相同的，其电阻值变化也相同，电桥处于平衡状态。如果样品混在载气中通过测量池，由于样号气和载气协热导系数不同，两边带走的热量不相等，热敏元件的温度和阻值也就不同，从而使得电桥失去平衡，记录器上就有信号产生。这种检测器是一种通用型检测器。被测物质与载气的热导系数相差愈大，灵敏度也就愈高。此外，载气流量和热丝温度对灵敏度也有较大的影响。热丝工作电流增加一倍可使灵敏度提高3—7倍，但是热丝电流过高会造成基线不稳和缩短热丝的寿命。热导检测器结构简单、稳定性好，对有机物和无机气体都能进行分析，其缺点是灵敏度低。
2.气相色谱仪氢火焰离子化检测器
氢火焰离子化检测器(Flame lonization Detector ，FID)简称氢焰检测器。它的主要部件是一个用不锈钢制成的离子室。离子室由收集极、极化极(发射极)、气体入口
及火焰喷嘴组成。在离子室下部，氢气与载气混合后通过喷嘴，再与空气
混合点火燃烧，形成氢火焰。无样品时两极间离子很少，当有机物进入火焰时，发生离子化反应，生成许多离子。在火焰上方收集极和极化极所形成的静电场作用下，离子流向收集极形成离子流。离子流经放大、记录即得色谱峰。有机物在氢火焰中离子化反应的过程如下：当氢和空气燃烧时，进入火焰的有机物发生高温裂解和氧化反应生成自由基，自由基又与氧作用产生离子。在外加电压作用下，这些离子形成离子流，经放大后被记录下来。所产生的离子数与单位时间内进入火焰的碳原子质量有关，因此，氢焰检测器是一种质量型检测器。这种检测器对绝大多数有机物都有响应，其灵敏度比热导检测器要高几个数量
级，易进行痕量有机物分析。其缺点是不能检测惰性气体、空气、水、CO , CO2、
NO、S02 及H2S 等。
3.气相色谱仪电子捕获检测器
电子捕获检测器是一种选择性很强的检测器，它只对合有电负性元素的组分产生响应，因此，这种检测器适于分析合有卤素、硫、磷、氮、氧等元素的物质。在电子捕获检测器内一端有一个多放射源作为负极，另一端有一正极。
两极间加适当电压。当载气（N2）进入检测器时，受多射线的辐照发生电离，生成的正离子和电子分别向负极和正极移动，形成恒定的基流。合有电负性元素的样品AB 进入检测器后，就会捕获电子而生成稳定的负离子，生成的负离子又与载气正离子复合。结果导致基流下降。因此，样品经过检测器，会产生一系列的倒峰。电子捕获检测器是常用的检测器之一，其灵敏度高，选择性好。主要缺点是线性范围较窄。
解析各种检测器的原理、用途和作用：
FID的全称是火焰离子化检测器，因为一般都用的是氢气，所以一般叫氢火焰检测器。它的原理很简单，氢气和空气燃烧生成火焰，当有机化合物进入火焰时，由于离子化反应，在火焰那里会生成比基流高几个数量级的离子，在极化电压的作用下，喷嘴和收集极之间的电流会增大，这些带正电荷的离子和电子分别向负极和正极移动，形成离子流，此离子流经放大器放大后，可被检测。产生的离子流与进入火焰的有机物含量成正比，利用此原理可进行有机物的定量分析。一般的有机化合物在FID上都有响应，一般分子量越大，灵敏度越高。
FID是GC最基本的检测器。
（仪器信息网）
ECD检测器全称电子捕获检测器，是一种灵敏度高，选择性强的检测器。它有一个放射源，会不间断地发射电子，这个电子流在通常的时间尺度下，可认为是恒定的，我们称为基流。利用镍源发生a 射线轰击物质组分，使物质离子逃逸再被检测。当含有强电负性元素如卤素、O还有N 等元素的化合物经过检测器时，他们会捕获并带走一部分电子而使基流下降，检测并记录基流信号的变化就可以得到谱图。是分析痕量电负性化合物最有效的检测器，也是放射性离子化检测器中应用最广的一种，被广泛用于生物、医药、环保、金属鳌合物及气象追踪等领域。因此，ECD 是一个选择性的检测器，仅对含强电负性元素的化合物有高响应，它的灵敏度很高，比FID要高出2-3个数量级。（仪器信息
网）
TCD是根据组分和载气有不同的导热系数研制而成的。组分通过热导池且浓度有变化时，就会从热敏元件上带走不同热量，从而引起热敏元件阻值变化，此变化可用电桥来测量。几乎所有物质的电阻
率都随其本身温度的变化而变化，这一蜗箜现象称谓热电阻效应。热导池检测器就是基于气体热传导和热电阻效应的一种检测装置，它检测气体浓度的过程是通过热电阻（钨铼丝元件）与被测气体之间热交换和热平衡来实现的。热导池在结构上就是将电阻率较大的钨铼丝元件置于一个有气体可进出流过的金属块体的气室中，一般多用四个元件，在电路上组成典型的惠斯顿电桥电路。当被测气体组份被载气带入气室时，就发生了一系列的变化：气室中气体组成变化气体导热率变化热电阻温度变化，热电阻阻值变化，电桥平衡被破坏就输出象应的电讯号，这个讯号与被测气体浓度成一定的线性函数关系。（仪器信息网）
NPD为氮磷检测器。由于NPD对含N、P的有机物的检测肯有灵敏度高，选择性强，线性范围宽的优点，它已成为目前测定含N有机物最理想的气相色谱检测器；对含P的有机物，其灵敏度也高于FPD，而且结构简单，使用方便；所以广泛用于环境、临床、食品、药物、香料、刑事法医等分析领域，成为最常用的气相色谱检测器，目前几乎所以的商品色谱仪都装备这种检测器。
FPD为火焰光度检测器。是分析S、P化合物的高灵敏度、高选择性的气相色谱检测器。广泛用于环
