用双缝干涉实验测光的波长教学设计 一、设计思想 本堂课主要利用光的干涉现象测量光的波长。通过本实验，我们可以更进一步地了解光波产生稳定的干涉现象的条件，观察白光及单色光的干涉图样，并测定单色光的波长。学生在实验中，通过了解每个实验元件的作用，学会科学设计实验仪器和实验方案的思维方法；同时培养学生的实践能力、自学能力，培养学生的科学态度，让学生体验探究科学的艰辛与喜悦。 二、教学目标 1．知识目标： ⑴知道波长是光的重要参数 ⑵通过实验，学会运用光的干涉测定光的波长 ⑶更进一步理解光产生干涉的条件及探究干涉条纹的间距与哪些因素有关 ⑷认识物理实验和数学工具在物理学发展过程中的作用，掌握物理实验的一些基本技能，会使用基本的实验仪器，培养学生独立完成实验的能力。 2．能力目标： 学会为达到实验目的而设计各种实验元件，培养学生的创造性思维和实践能力；学习科学探究方法，发展自主学习能力，养成良好的思维习惯，能运用物理知识和科学探究方法解决一些问题。 3．情感目标： 通过本节课，培养学生的科学研究态度，体验探索科学的艰辛与喜悦。 三、重点与难点 经历科学探究过程，自己设计实验、完成实验并测定光的波长。 第 1 页共6 页
四、教学过程 1．实验装置的介绍——双缝干涉仪。 它由各部分光学元件在光具座上组成。如图—1所示。 光源滤光片单缝双缝遮光筒屏 图—1 双缝干涉仪 2．观察双缝干涉图样——探究干涉条纹的间距与哪些因素有关 光源发出的光经滤光片成为单色光，单色光通过单缝后，相当于线光源，经双缝产生稳定的干涉图样，干涉条纹可从屏上观察到。 把直径约10cm、长约1m的遮光筒水平放在光具座上，筒的一端装有双缝，另一端装有毛玻璃屏，在筒的观察端装上测量头。取下双缝，打开光源，调节光源的高度，使它发出的一束光能够沿着遮光筒的轴线把屏照亮，然后放好单缝和双缝。单缝和双缝间的距离约为5cm~10cm，使缝相互平行，中心大致位于遮光筒的轴线上。这时在屏上就会看到白光的双缝干涉图样（如图—2）。 图—2 白光的双缝干涉图样 在单缝和光源间放上滤光片就可见到单色光的双缝干涉图样（如图—3）。 第 2 页共6 页 图—3 单色光的双缝干涉图样
光的干涉 【教学目标】 1、知识与技能： （1）在学生已有几何光学知识的基础上引导学生回顾人类对光的本性的认识发展过程（2）在复习机械波干涉的基础上使学生了解产生光的干涉的条件和杨氏实验的设计原理。 （3）使学生掌握在双缝干涉实验中产生亮条纹和暗条纹的原因及条件，并了解其有关计算，明确可以利用双缝干涉的关系测定光波的波长。 （4）通过干涉实验使学生对光的干涉现象加深认识。 2、过程与方法 在教学的主要设置了两个探究的问题 （1）在机械波产生干涉现象的知识基础上，学生通过自主学习掌握光的干涉条件，在双缝干涉实验中产生亮条纹和暗条纹的原因及条件。 （2）小组合作学习探究相邻两条亮条纹（或暗条纹）的间距与什么因素有关。 3、情感态度价值观 培养学生合作的精神、团队的意识和集体的观念，培养学生循着科学家足迹自主探究科学知识的能力，从而真正实现使每个学生都得到发展的目标。 【教学重点】 （1）使学生知道双缝干涉产生的条件，掌握干涉图样的特征。 （2）理解双缝干涉实验中产生亮条纹和暗条纹的条件 （3）理解相邻的亮条纹（或暗条纹）的间距，并能应用这一规律解决实际问题 【教学难点】 (1)对双缝干涉图样中亮条纹和暗条纹产生原因的正确理解 (2)理解影响双缝干涉图样中相邻亮条纹(或暗条纹)间距的因素 【教学方法】 类比、实验、分组探究 【教学工具】 PPT课件、玩具激光光源、光栅（双缝） 【教学过程】 课题引入： 问一：在日常生活中，我们见到许多光学的现象，这些自然现象是如何形成的？ 图片展示：如光的直线传播、彩虹、“海市蜃楼” 引入：自然界中的光现象如此丰富多彩，人们不禁要问光的本质到底是什么？ 新课教学：
高中物理-实验：用双缝干涉测量光的波长练习题 基础·巩固 1.若把杨氏双缝干涉实验改在水中进行,其他条件不变,则得到的干涉条纹间距将如何变化 ( ) A.变大 B.变小 C.不变 D.不能确定 解析：光在水中的波长小于空气中波长,由条纹间距公式Δx=d l λ知,Δx∝λ,B 选项正确. 答案：B 2.用单色光做双缝干涉实验,下列说法正确的是( ) A.相邻干涉条纹之间的距离相等 B.屏幕上到两狭缝的路程差等于波长的整数倍的那些地方,将出现明条纹 C.屏与双缝之间距离减小,则屏上条纹的距离增大 D.在实验装置不变的情况下,红光条纹间距小于蓝光条纹间距 解析：双缝干涉,若入射光是单色光,则得到等间距分布的明暗相间的条纹,A 选项对;光程差等于波长整数倍的地方出现明纹,B 选项对;相邻两条亮纹（或暗纹）间距Δx=d l λ,若屏与双缝之间距离L 减小,屏上条纹间距减小,C 选项错；红光波长比蓝光波长长,所以保持L 、d 不变时,Δx 红＞Δx 蓝,D 选项错. 答案：AB 3.利用双缝装置观察色光的干涉现象时,用同一双缝且保持双缝到屏距离不变的情况下,以下说法正确的是( ) A.不同色光在屏上产生的条纹都应是明暗相间且等距的条纹 B.条纹间距与光的波长成正比 C.由于色光波长不同,位于中央的条纹可能是明条纹,也可能是暗条纹 D.红光产生的条纹间距比紫光产生的条纹间距小 解析：由条纹间距公式Δx=d l λ,同一双缝且保持双缝到屏距离不变的情况下,条纹间距与光的波长成正比,B 选项正确;不同色光在屏上产生的条纹间距是不等的,A 选项错误;虽然各色光波长不同,但中央的条纹一定是明条纹,C 选项错误;红光产生的条纹间距比紫光产生的条纹间距大,D 选项错误. 答案：B 4.用单色光做双缝干涉实验,下列说法正确的是( ) A.相邻干涉条纹之间的距离相等 B.中央明条纹宽度是两边明条纹宽度的2倍 C.屏与双缝之间的距离越小,则屏上条纹间距增大 D.在实验装置不变的情况下,红光的条纹间距小与蓝光的条纹间距 解析：在单色光做双缝干涉实验中,相邻干涉条纹之间的距离相等,A 选项正确,B 选项错误;由条纹间距公式Δx=d l λ,若其他量不变,屏与双缝之间的距离越小,则屏上条纹间距减小,C 选项错误;由于红光的波长大于蓝光的波长,所以红光的条纹间距大与蓝光的条纹间距,D 选项错误. 答案：A
13. 4 实验 用双缝干涉测光的波长 习题 一、 考情分析 考试大纲 考纲解读 实验十五 用双缝干涉测光的波长 二、考点知识梳理 实验目的：1. 明确实验器材的构成及其作用. 2.观察白光及单色光的双缝干涉图样. 3.测定单色光的波长. 实验原理： 1、光源发出的光经滤光片成为单色光，单色光通过单缝后，经双缝产生稳定的干涉图样，干涉条纹可从屏上观察到.图样中相邻两条亮(暗)纹间的距离△x 与双缝间的距离d 、双缝到屏的距离L 、单色光的波长λ之间满足 .通过测量d 、L 、Δx 就可计算出光的波长. 2、双缝间的距离d 是已知的，双缝到屏的距离L 可以用________测出，相邻两条亮（暗）纹间的距离Δx 用_________（如图实14-1）测出. 测量头由______、_______、_______等构成.转动手轮，分划板会左右移动. 测量时，应使分划板中心刻线对齐条纹的_______（如图实14-2），记下此时手轮上的读数. 转动测量头，使分划板中心刻线对齐另一条纹的中心，记下此时手轮上的读数. 两次读数________就表示这两条条纹间的距离. 实验器材：双缝干涉仪、米尺、测量头. 三、考点知识解读 剖析： （一）、实验步骤： ① 、 观 察 双 缝 干 涉 图 样 ： 1．如图实14-3所示，把直径约10cm 、长约1m 的遮光简水平放在光具座 图14-1 图14-2
上，筒的一端装有双缝，另一端装有毛玻璃屏. 2．取下双缝，打开光源，调节光源的高度，使它发出的一束光能够沿着遮光 筒 的 轴 线 把 屏 照 亮 . 3．放好单缝和双缝，单缝和双缝间的距离约为 5 cm ～10 cm ，使缝相互平行，中心大致位于遮光筒的轴线上，这时在屏上就会看到白光的双缝干涉图样. 4. 在单缝和光源间放上滤光片，观察单色光的双缝干涉图样. 5．分别改变滤光片和双缝，观察干涉图样的变化. ② 测 定 单 色 光 的 波 长 ： 6．已知双缝间的距离，用米尺测出双缝到屏的距离，用测量头测出相邻两条亮(暗)纹间的距离 ，由 ，算单色光的波长.为了减小误差， 可测出条亮纹(暗)纹间的距离，则可以求出相邻两条亮（暗）纹间的距离 . 例如，转动测量头上的手轮，把分划板上的刻线对准视场左边的某一亮条纹（记下读数），把分划板向右移动，使之对齐第7条亮条纹（记下读数 ），则 . 7 ．换用不同颜色的滤光片，观察干涉条纹间距的变化，并求出相应色光 图14-3 图14-4
实验十五用双缝干涉测量光的波长 一、实验目的 １．理解双缝干涉的原理,能安装和调试仪器． ２.观察入射光分别为白光和单色光时双缝干涉的图样. 3.掌握利用公式Δx=l d λ测波长的方法. 二、实验原理 单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)条纹间的距离Δx与双缝间的距离d、双缝到屏的距离ｌ、单色光的波长λ之间满足λ＝d·Δx/l． 三、实验器材 双缝干涉仪，即:光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头，另外还有学生电源、导线、刻度尺． 附:测量头的构造及使用 如图1甲所示,测量头由分划板、目镜、手轮等构成，转动手轮，分划板会向左右移动,测量时,应使分划板的中心刻度对齐条纹的中心,如图乙，记下此时手轮上的读数．然后转动测量头，使分划板中心刻线与另一条纹的中心对齐,再次记下手轮上的刻度.两次读数之差就表示这两个亮条纹间的距离． 图1 实际测量时,要测出n条亮条纹(暗条纹)的宽度,设为a,那么Δx= a n－1 ． 四、实验步骤 1.安装仪器 (1)将光源、遮光筒、毛玻璃屏依次安放在光具座上，如图2所示. 图2 (2)接好光源,打开开关，使白炽灯正常发光.调节各部件的高度,使光源灯丝发出的光能沿 轴线到达光屏.
（３)安装单缝和双缝,中心位于遮光筒的轴线上,使双缝和单缝相互平行. ２.观察与记录 (１）调整单缝与双缝间距为几厘米时，观察白光的干涉条纹. （2）在单缝和光源间放上滤光片，观察单色光的干涉条纹. (３)调节测量头，使分划板中心刻度线对齐第１条亮条纹的中心,记下手轮上的读数a１； 转动手轮，使分划板向一侧移动，当分划板中心刻度线与第n条相邻的亮条纹中心对齐时,记下手轮上的刻度数a２，则相邻两条纹间的距离Δｘ＝＼f（｜a１-a2|,n－1). （４）换用不同的滤光片，测量其他色光的波长. 3.数据处理 用刻度尺测量出双缝到光屏间的距离l,由公式λ=错误!Δx计算波长．重复测量、计算,求出波长的平均值． 五、误差分析 测定单色光的波长,其误差主要由测量引起,条纹间距Δx测量不准,或双缝到屏的距离测不准都会引起误差,但都属于偶然误差,可采用多次测量取平均值的方法来减小误差． 六、注意事项 1．调节双缝干涉仪时,要注意调整光源的高度,使它发出的一束光能够沿着遮光筒的轴线把屏照亮. 2．放置单缝和双缝时，缝要相互平行，中心大致位于遮光筒的轴线上． 3.调节测量头时，应使分划板中心刻线和条纹的中心对齐，记清此时手轮上的读数,转动手轮, 使分划板中心刻线和另一条纹的中心对齐，记下此时手轮上的读数,两次读数之差就表示这两条纹间的距离. ４.不要直接测Δｘ,要测多个亮条纹的间距再计算得Δx，这样可以减小误差. ５．白光的干涉观察到的是彩色条纹,其中白色在中央,红色在最外层． 记忆口诀 亮光源、滤光片,单缝双缝成一线; 遮光筒、测量头，中间有屏把像留； 单缝双缝平行放,共轴调整不能忘； 分划线、亮条纹,对齐平行测得准； n条亮纹读尺数，相除可得邻间距; 缝距筒长记分明，波长公式要记清. 例１在“用双缝干涉测光的波长”实验中：
1、实验名称：光的双缝干涉、光具盘几何光学演示实验 2、实验目的：解中学物理教学中对几何光学、光的干涉、衍射实 验的要求，熟悉光具盘、双缝干涉实验仪的结构、性能，熟练 掌握它们的使用方法和操作技能；通过实验培养借助仪器说明 书学习独立使用仪器的能力；体会新型光具盘在设计上的特色 和尚存在的问题 3、实验教学目的：⑴双缝干涉：学会利用双缝干涉原理测量光的 波长；培养严谨的记录数据、分析数据的习惯。⑵光具盘：学 会利用光具盘中的实验仪器验证几何光学中的基本原理。 4、实验教学要求：认识区分常用几何光学仪器和元件，了解它们 的特点、光路元和用处；本演示实验光路的安装和调整使学生 通过自己动手操作，掌握一定的实验测量方法。学会利用双缝 干涉原理测量光的波长。学会利用光具盘中的实验仪器验证几 何光学中的基本原理。 5、实验在这一章有什么意义：进一步了解光的性质，明白光的干 涉原理和干涉图样的形成。通过光具盘验证光学的原理可以使 学生更直观地看到这些光学原理所对应的光学现象，理论还要 通过实验说话，有助于学生更深刻的理解光的波动性。 6、实验仪器：j2515型双缝干涉试验仪、j2501-1型光具盘演示仪、 学生电源。 7、实验原理：⑴双缝干涉：两条靠的很近的平行双缝，能把一个 线光源发出的光分成两束相干光，当这两列相干光在空间相遇
时，会出现相互加强或相互减弱的现象，即在光程差等于零或等于波长整数倍的地方，相互加强形成亮点；在光程差等于半波长的奇数倍的地方，相互抵消形成暗点。若在双缝后面置一屏幕，则可以见到明暗相间的干涉条纹。⑵光具盘：根据已有光学原理，自行组装光具盘中的光学仪器从而验证所学光学原理对应现象的真实性。 8、 实验的基本方法、基本过程：①按照说明书对实验仪器进行安 装，并进行调节使各部分等高共轴。②在遮光管一端装上观察系统，调节使之出现双缝。③先观察白色光干涉现象，然后观察单色光并记录.④计算。 9、 数据记录 1.红光 d=0.200mm L=600mm 游标尺读数 1 2 3 4 平均值 X 1(mm) 10.52 10.50 10.52 10.50 10.51 X 7(mm) 22.52 22.54 22.54 22.52 22.53 mm X X L d L d 4171067.66 51.1053.22600200.017-?≈-?=--?=?X ?= 红λ 2.绿光 d=0.200mm L=600mm 游标尺读数 1 2 3 4 平均值 X 1(mm) 9.92 9.90 9.92 9.92 9.915 X 7(mm) 19.52 19.52 19.54 19.54 19.53 mm L d L d 4171034.56 915.953.196002.017-?≈-?=-X -X ?=?X ?=绿λ
高中物理-实验：用双缝干涉测量光的波长测试题 一、实验：用双缝干涉测量光的波长实验题 1．（一）在做了“测定平行玻璃砖的折射率”的实验（如图）后，某同学得出下列几种结论中，说法正确的是_______________ A．玻璃砖的宽度适当选大些 B．入射角应尽量小些，防止在另一侧面发生全反射 C．大头针P1、P2及P3、P4之间的距离应适当大些 D．入射角越大越好，这样测量误差能尽可能的减小 E.玻璃砖的折射率与入射角有关，入射角越大，测得折射率越大 F.玻璃砖的折射率与入射角无关，入射角越大，折射角越大，但是入射角与折射角的正弦值的比值是一个常数 G.玻璃砖的折射率与入射角无关，入射角越大，折射角越大，但是入射角与折射角的比值是一个常数 （二）做“用双缝干涉测光的波长”实验中，使用的双缝间距d＝0.20mm，双缝到光屏的距离L＝600mm，观察到的干涉条纹如图所示． (1)在测量头上的是一个螺旋测微器（又叫“千分尺”），分划板上的刻度线处于x1、x2位置时，对应的示数如图所示，则分划板位置x1＝________mm，x2＝________mm； (2)相邻亮纹的间距△x________mm； (3)计算单色光的波长的公式λ＝________（用L、d、x1、x2表示）； (4)代入数据计算单色光的波长λ＝_______m（结果保留两位有效数字）． 2．用双缝干涉测光的波长。实验装置如图所示，已知单缝与双缝间的距离L1=100mm，双缝与屏的距离L2=700mm，双缝间距d=0.25mm。用测量头来测量亮纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准亮纹的中心（如图所示），记下此时手轮上的读数，转动测量头，使分划板中心刻线对准
13.4 实验：用双缝干涉测量光的波长 【教学目标】 （一）知识与技能 1．掌握明条纹（或暗条纹）间距的计算公式及推导过程。 2．观察双缝干涉图样，掌握实验方法。 （二）过程与方法 培养学生的动手能力和分析处理“故障”的能力。 （三）情感、态度与价值观 体会用宏观量测量微观量的方法，对学生进行物理方法的教育。 【教学重点】 双缝干涉测量光的波长的实验原理及实验操作。 【教学难点】 x ?、L 、d 、λ的准确测量。 【教学方法】 复习提问，理论推导，实验探究 【教学用具】 双缝干涉仪、光具座、光源、学生电源、导线、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头、刻度尺 【教学过程】 （一）引入新课 师：在双缝干涉现象中，明暗条纹出现的位置有何规律？ 生：当屏上某点到两个狭缝的路程差Δ=2n ·2 λ ，n =0、1、2…时，出现明纹；当Δ=（2n +1） 2 λ，n =0、1、2…时，出现暗纹。 师：那么条纹间距与波长之间有没有关系呢？下面我们就来推导一下。 （二）进行新课 1．实验原理 师：［投影下图及下列说明］
设两缝S 1、S 2间距离为d ，它们所在平面到屏面的距离为l ，且l >>d ，O 是S 1S 2的中垂线与屏的交点，O 到S 1、S 2距离相等。 推导：（教师板演，学生表达） 由图可知S 1P =r 1 师：r 1与x 间关系如何？ 生：r 12=l 2+（x - 2d ）2 师：r 2呢？ 生：r 22=l 2+（x +2 d ）2 师：路程差|r 1-r 2|呢？（大部分学生沉默，因为两根式之差不能进行深入运算） 师：我们可不可以试试平方差？ r 22-r 12=（r 2-r 1）（r 2+r 1）=2dx 由于l >>d ，且l >>x ，所以r 1+r 2≈2l ，这样就好办了，r 2-r 1=Δr =l d x 师：请大家别忘了我们的任务是寻找Δx 与λ的关系。Δr 与波长有联系吗？ 生：有。 师：好，当Δr =2n ·2λ，n =0、1、2…时，出现亮纹。 即l d ·x =2n ·2 λ时出现亮纹，或写成x =d l n λ 第n 条和第（n -1）条（相邻）亮纹间距离Δx 为多少呢？ 生：Δx =x n -x n -1 =［n -（n -1）］ d l λ 师：也就是Δx =d l ·λ 我们成功了！大家能用语言表述一下条纹间距与波长的关系吗？ 生：成正比。 师：对，不过大家别忘了这里l 、d 要一定。暗纹间距大家说怎么算？ 生：一样。 师：结果如何？ 生：一样。 师：有了相邻两个亮条纹间距公式Δx = d l ·λ，我们就可以用双缝干涉实验来测量光的波长了。 2．观察双缝干涉图样 （教师指导学生按步骤进行观察，也可引导学生先设计好步骤，分析研究后再进行，教师可将实验步骤投影）
《实验：用双缝干涉测量光的波长》测试题(含答案) 一、实验：用双缝干涉测量光的波长实验题 1．在“用双缝干涉测光的波长”的实验中，某同学安装实验装置如图甲所示，调试好后能观察到清晰的干涉条纹． （1）根据实验装置知，②、③、④依次是______、______、______． （2）某次实验时，该同学调节分划板的位置，使分划板中心刻线对齐某亮纹的中心，如图乙所示，此时螺旋测微器的读数为______mm． （3）转动手轮，使分划线向一侧移动到另一条亮纹的中心位置，再次从螺旋测微器上读数．若实验测得4条亮纹中心间的距离为?x1=0.960mm，已知双缝间距为d=1.5mm，双缝到屏的距离为L=1.00m，则对应的光波波长λ=______mm． 2．某同学用如图所示的实验装置测量光的波长。 (1)用某种单色光做实验时，在离双缝1.2m远的屏上，用测量头测量条纹的宽度：先将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图甲所示；然后同方向转动测量头，使分划板中心刻线与第4条亮纹中心对齐，此时手轮上的示数如图乙所示。图甲读数为__________mm，图乙读数为___________mm。已知两缝间的间距为0．3mm，由以上数据，可得该单色光的波长是_________m(结果保留2位有效数字)。 (2)若实验中发现条纹太密，难以测量，可以采用的改善方法有____________。 A．改用波长较短的光作为入射光 B．增大双缝到屏的距离 C．换窄一点的单缝 D．换间距为0.2mm的双缝 3．小明和小强两位同学根据老师的要求到实验室想利用双缝干涉实验仪测量光的波长，实验老师给他提供（如图甲所示的）实验仪器。接通电源使光源正常发光。回答下列问题：
十八 用双缝干涉测光的波长 (一)目的 了解光波产生稳定的干涉现象的条件；观察双缝干涉图样；测定单色光的波长。 (二)原理 据双缝干涉条纹间距λd L x =?得，波长x L d ??=λ。已知双缝间距d ，再测出双缝到屏的距离L 和条纹间距Δx ，就可以求得光波的波长。 (三)器材 实验装置采用双缝干涉仪，它由各部分光学元件在光具座上组成，如图实18-1所示，各部分元件包括光源、滤光片、单缝、双缝、遮光筒、光屏。 (四)步骤 1.将光源和遮光筒安装在光具座上,调整光源的位置,使光源发出的光能平行地进入遮光筒并照亮光屏. 2.放置单缝和双缝,使缝相互平行,调整各部件的间距,观察白光的双缝干涉图样. 3.在光源和单缝间放置滤光片,使单一颜色的光通过后观察单色光的双缝干涉图样. 4.用米尺测出双缝到光屏的距离L,用测量头测出相邻的两条亮(或暗)条纹间的距离Δx. 5.利用表达式x L d ??= λ,求单色光的波长. 6.换用不同颜色的滤光片,观察干涉图样的异同,并求出相应的波长. (五)注意事项 1.放置单缝和双缝时,必须使缝平行,并且双缝和单缝间的距离约为5~10cm. 2.要保证光源、滤光片、单缝、双缝、遮光筒和光屏的中心在同一条轴线上。 3.测量头的中心刻线要对应着亮(或暗)条纹的中心. 4.为减小实验误差,先测出n 条亮(或暗)条纹中心间的距离a,则相邻两条亮(或暗)条纹间的距离1 -=?n a x . (六)例题 例1.（1）如图实18-2所示，在“用双缝干涉测光的波长”实验中，光具座上放 光源 滤光片 单缝 双缝 遮光筒 屏 图实18-1 图实18-2
13.3光的干涉的教学设计 一、教材分析 1．国内以往教材对光的教学都是按光学的两大分支——利用几何学的概念和方法研究光的传播规律的几何光学和研究光的本性以及光与物质相互作用的规律的物理光学而分两章进行，两部分教学内容的处理相对独立．新课标下的光学教材，突出“光的本性”这条主线，将两部分内容整合为一，全章教材内容编排灵动活跃，贴近光学研究高新理念与成果，具有时代气息． 2．教材将《光的干涉》安排在学生可感知的光折射现象研究（第1 节）之后，意在建立有层次的光本性认知平台．在光折射现象研究中得到折射定律后，教材及时引导学生作深层思考：从实验中得出的折射定律1 212sin sin n θθ=与从惠更斯原理得出的结论形式一致，是否可以 推测光可能是一种波？“光线”是否应该是光波的波线？为将对光的认知同化至波的图式中去作了自然的铺垫，这样的编排与高中学生的认知水平相适应的，也顺乎人类对光本性认识的进程． 3．本节围绕波的特征现象之一 ——光的干涉的研究展开，以完成“光是一种波”的推理与同化．教材着力于展示典型的光干涉实验及光干涉现象，分析光干涉图样的规律及发生光干涉的条件．教材贯穿了如下的科学方法： 不完整的事实（折射定律1 212sin sin n θθ=与从惠更斯原理得出的结论形式一致） ↓ 假说（光是一种波） ↓ 可检验的依据（是波就会干涉） ↓ 新事实的检验（双缝干涉图样） 二、学情分析 1．学生大多在生活中没有光的干涉现象的体验，但通过高中物理学习，已有水波、声波等机械波干涉的经验与理论，高二学生已有一定的自主构建新知识框架的能力，可以从已感知的机械波干涉现象与规律延伸至待认定的光是波的推想．
实验用双缝干涉测光的波长 ●教学目标 一、知识目标 1.复习巩固双缝干涉实验原理. 2.观察双缝干涉图样，掌握实验方法. 3.测定单色光的波长. 二、能力目标 培养学生的动手能力和分析处理“故障”的能力. 三、德育目标 1.培养工作中的合作精神. 2.耐心细致的实验态度. ●教学重点 L 、d 、λ的准确测量. ●教学难点 “故障”分析及排除. ●教学方法 1.通过复习弄清测量原理. 2.学生动手实验，观察图样测定波长. ●教学用具 双缝干涉仪、光具座、光源、学生电源、导线、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头、刻度尺. ●课时安排 1课时 ●教学过程 一、复习基础知识 如图20—29所示，灯丝发出的光，经过滤片后变成单色光，再经过单缝S 时发生衍射，这时单缝S 相当于一单色光源，衍射光波同时达到双缝S 1和S 2之后，再次发生衍射，S 1、S 2双缝相当于两个步调完全一致的单色相干光源，通过S 1、S 2后的单色光在屏上相遇并叠加，当路程差P 1S 2-P 1S 1=k λ(k =0、1、2…)时，在P 1点叠加时得到明条纹，当路程差P 2S 2-P 2S 1= （2k +1）· 2 (k =0、1、2…)时，在P 2点叠加时得到暗条纹.相邻两条明条纹间距Δx ,与入射光波长λ，双缝S 1、S 2间距d 及双缝与屏的距离L 有关，其关系式为：Δx =d L λ，只要测出L ，d ,Δx ，根据这一关系就可求出光波波长λ.
若不加滤光片，通过双缝的光源将是白光，因干涉条纹间距（条纹宽度）与波长成正比，因此在亮纹处，各种颜色的光宽度不同，叠加时不能完全重合，从而呈现彩色条纹. 二、测量方法 两条相邻明（暗）条纹间的距离Δx 1用测量头测出.测量头由分划板、目镜、手轮等构成，（课本图实—3），转动手轮，分划板会左、右移动.测量时，应使分划板中心刻线对齐条纹的中心（课本图实—4），记下此时手轮上的读数a 1，转动手轮，使分划板向一侧移动，当分划板中心刻线对齐另一条相邻的明条纹中心时，记下手轮上的刻度数a 2，两次读数之差就是相邻两条明条纹间的距离，即Δx =|a 1-a 2|. Δx 很小，直接测量时相对误差较大，通常测出n 条明条纹间距离a ，再推算相邻两条明（暗）条纹间的距离，即条纹宽度Δx =1 n a . 三、学生活动 1.观察双缝干涉图样 （教师指导学生按步骤进行测量，也可引导学生先设计好步骤，分析研究后再进行，教师可将实验步骤投影） 步骤：（1）按课本图实—2，将光源、单缝、遮光管、毛玻璃屏依次安放在光具座上. （2）接好光源，打开开关，使灯丝正常发光. （3）调节各器件的高度，使光源灯丝发出的光能沿轴线到达光屏. （4）安装双缝，使双缝与单缝的缝平行，二者间距约5~10 cm. （5）放上单缝，观察白光的干涉条纹. （6）在单缝和光源间放上滤光片，观察单色光的干涉条纹. 2.测定单色光的波长 （1）安装测量头，调节至可清晰观察到干涉条纹. (2)使分划板中心刻线对齐某条亮条纹的中央，记下手轮上的读数a 1，转动手轮，使分划板中心刻线移动；记下移动的条纹数n 和移动后手轮的读数a 2,a 1与a 2之差即为n 条亮纹的间距. (3)用刻度尺测量双缝到光屏间距离L . (4)用游标卡尺测量双缝间距d (这一步也可省去，d 在双缝玻璃上已标出） （5）重复测量、计算，求出波长的平均值. (6)换用不同滤光片，重复实验. 四、实验过程中教师指导 （1）双缝干涉仪是比较精密的实验仪器，实验前教师要指导学生轻拿轻放，不要随便拆分遮光筒，测量头等元件，学生若有探索的兴趣应在教师指导下进行. (2)滤光片、单缝、双缝、目镜等会粘附灰尘，要指导学生用擦镜纸轻轻擦拭，不用其他物品擦拭或口吹气除尘. (3)指导安装时，要求学生注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并使单缝、双缝平行且竖直，引导学生分析理由. （4）光源使用线状长丝灯泡，调节时使之与单缝平行且靠近. (5)实验中会出现像屏上的光很弱的情况.主要是灯丝、单缝、双缝、测量头与遮光筒不共轴线所致；干涉条纹的清晰与否与单缝和双缝是否平行很有关系.因此（3）（4）两步要求应在学生实验中引导他们分析，培养分析问题的能力. （6）实验过程中学生还会遇到各种类似“故障”，教师要鼓励他们分析查找原因.
学校：临清实验高中学科：物理编写人：孙秀芝审稿人：孔庆生 选修3-4第十三章第3节用双缝干涉测量光的波长 一、教材分析 本节是利用光干涉的理论知识进行实验与应用，在实际生活应用中有重要意义，在考试中的地位也举足轻重。 二、教学目标 （1）认识光的干涉现象及产生干涉的条件； （2）理解光的干涉条纹形成原理，认识干涉条纹的特征； （3）用波动说说明明暗相间的干涉条纹，时间上是稳定的，空间上存在的。 三、教学重点难点 [重点难点：本节的重点是利用两相邻亮条纹中心间距的表达式测单色光的波长 四、学情分析（根据个人情况写） 五、教学方法 实验观察、理论分析、学案导学 六、课前准备 双缝干涉仪包括：光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头，另外还有学生电源、导线、刻度尺 七、课时安排：1课时 八、教学过程 (一)预习检查、总结疑惑 检查落实了学生的预习情况并了解了学生的疑惑，使教学具有了针对性。 （二）情景导入、展示目标。 （三）合作探究、精讲点拨。 1、实验目的： （1）观测白光及单色光的双缝干涉图样 （2）测定单色光的波长 2、实验原理： （1）光源发出的光经滤光片成为单色光，单色光通过单缝后相当于线光源，经双缝产生稳定的干涉图样，通过屏可以观察到干涉条纹；如果用白光通过双缝可以观察到彩色条纹。（2）若双缝到屏的距离用l表示，双缝间的距离用d表示，相邻两条亮条纹间d的距离用 Δx表示，则入射光的波长为 l x d? = λ。实验中d是已知的，测出l、Δx即可测出光的波长 3、实验器材： 双缝干涉仪包括：光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头，另外还有学生电源、导线、刻度尺 4、实验装置： 如教材上图所示，将直径约为10cm、长约为1m的遮光筒平放在光具座上，筒的一端有双缝，另一端装上毛玻璃做光屏，其上有刻度，先取下双缝，打开光源，调节光源高度，使他发出的一束光恰好沿遮光筒的轴线照亮光屏，然后放好单缝和双缝，两屏相距5cm-10cm，使缝互相平行，且位于轴线上，这时可看到彩色干涉条纹，若在单缝屏和光源之间放置一块滤光片，则可以观察到单色干涉条纹。 5、实验步骤：
用双缝干涉实验测光的波长 ㈠设计思想 本堂课主要利用光的干涉现象测量光的波长。通过本实验，我们可以更进一步地了解光波产生稳定的干涉现象的条件，观察白光及单色光的干涉图样，并测定单色光的波长。学生在实验中，通过了解每个实验元件的作用，学会科学设计实验仪器和实验方案的思维方法；同时培养学生的实践能力、自学能力，培养学生的科学态度，让学生体验探究科学的艰辛与喜悦。 ㈡教学目标 1．知识目标： ⑴知道波长是光的重要参数 ⑵通过实验，学会运用光的干涉测定光的波长 ⑶更进一步理解光产生干涉的条件及探究干涉条纹的间距与哪些因素有关 ⑷认识物理实验和数学工具在物理学发展过程中的作用，掌握物理实验的一些基本技能，会使用基本的实验仪器，培养学生独立完成实验的能力。 2．能力目标： 学会为达到实验目的而设计各种实验元件，培养学生的创造性思维和实践能力；学习科学探究方法，发展自主学习能力，养成良好的思维习惯，能运用物理知识和科学探究方法解决一些问题。 3．情感目标： 通过本节课，培养学生的科学研究态度，体验探索科学的艰辛与喜悦。 ㈢重点与难点 经历科学探究过程，自己设计实验、完成实验并测定光的波长。 ㈣教学过程 1．实验装置的介绍——双缝干涉仪。 它由各部分光学元件在光具座上组成。如图—1所示。 图—1 双缝干涉仪
2．观察双缝干涉图样——探究干涉条纹的间距与哪些因素有关 光源发出的光经滤光片成为单色光，单色光通过单缝后，相当于线光源，经双缝产生稳定的干涉图样，干涉条纹可从屏上观察到。 把直径约10cm 、长约1m 的遮光筒水平放在光具座上，筒的一端装有双缝，另一端装有毛玻璃屏，在筒的观察端装上测量头。取下双缝，打开光源，调节光源的高度，使它发出的一束光能够沿着遮光筒的轴线把屏照亮，然后放好单缝和双缝。单缝和双缝间的距离约为5cm~10cm ，使缝相互平行，中心大致位于遮光筒的轴线上。这时在屏上就会看到白光的双缝干涉图样（如图—2）。 在单缝和光源间放上滤光片就可见到单色光的双缝干涉图样（如图—3）。 单色光的双缝干涉图样：明暗相间、等距分布。 3． 猜测： 相邻的两条明（暗）条纹的间距△x 与哪些因素有关? 图—3 单色光的双缝干涉图样 图—2 白光的双缝干涉图样 S 1S 2图—4 实验示意图
广东省第五届高校师范生教学技能大赛物理教学技能参赛教案 光的干涉
《光的干涉》教学设计 ?教材选用 人教版普通高中课程标准实验教科书·物理选修3-4·第十三章第三节。 ?教学容分析 （一）作用与地位 本节是在《机械波》的基础上展开的，上承几何光学，也是后面学习《光的衍射》等知识的基础，本节揭示了光的波动性，促使人类对光的本性有更进一步的认识。同时也与选修3-5《光电效应》共同构成光的波粒二象性，所以本节具有重要的研究意义。 （二）课程标准 1、观察光的干涉现象； 2、知道产生干涉现象的条件。 （三）课程特点 课程标准是课程的宏观结构，教材是课程的微观结构。从教材特点看，本节通过提出猜想：如果光真的是一种波；随后进行氏双缝实验，通过得到干涉图样，进而证明光是一种波；最后讨论路程差与半波长的关系，得出明暗条纹出现的条件。 但教材中并没有突出“空间”干涉；双缝干涉实验的示意图并没有采用形象化的展示，从而影响了学生对光的干涉机理的理解；增加了学习的难度，所以我对教材做了以下的处理： 1.增加创新演示实验，利用丁达尔效应展示干涉通路，有助于学生对物理规律的深刻理解； 2. 通过演示光波直观图示，形象的展示光波的干涉机理，化抽象的光波为直观； 3.增强教学中的逻辑性，注重知识的构建过程； ?学生情况分析 （一）思维特点 按皮亚杰的理论,高二学生正处在形式运算的思维阶段, 遵循从简单到复杂，从直观到抽象的认知规律，但是他们的抽象思维能力还不够强,常常会需要具体的表象或类比于相似的具体经验来支持思维过程。 （二）知识基础
学生已经学习了机械波的容,对机械波的干涉和波的叠加原理有一定认识。 （三）认知困难 但学生知识的迁移能力相对薄弱，且光的干涉机理比较抽象，加之对光干涉无本质的认识。 ?教学目标分析 （一）知识与技能 （1）知道光产生干涉的条件，知道光是一种波； （2）知道光的干涉现象和干涉条纹的分布特点； （3）知道路程差与明暗条纹之间的关系。 （二）过程与方法 （1）通过光的干涉与机械波干涉的类比，培养学生比较分析的能力和知识迁移的能力。 （三）情感、态度、价值观 （1）通过观察实验，培养学生实事的科学态度。 （2）通过了解氏双缝干涉实验，培养学生的物理学史情怀，增加对物理学的热爱。 教学重难点 重点：光的干涉特点和产生条件 重点：明暗条纹产生的原因 ?教学策略分析 一、教学方法 主要采用实验法、讲授法、并辅以提问法等教法，把教学过程设计成以激发学生兴趣的吹肥皂泡实验为切入点，以观察实验和已有知识为基础，以“为什么肥皂泡表面的条纹始怎么形成的？”等问题为主线的师生对话活动，（1）实验法 通过探究氏双缝实验，观察光干涉的特点，得出光是一种波；通过创新演示实验，利用丁达尔效应显现干涉通路，展示光干涉的空间性，进一步理解光的波动性；通过演示直观图示模拟波在空间P点的三种叠加情况（峰峰、谷谷、峰谷），理解光的干涉机理。
实验：用双缝干涉测量光的波长 【教案目标】 （一）知识与技能 1．掌握明条纹（或暗条纹）间距的计算公式及推导过程。 2．观察双缝干涉图样，掌握实验方法。 （二）过程与方法 培养学生的动手能力和分析处理“故障”的能力。 （三）情感、态度与价值观 体会用宏观量测量微观量的方法，对学生进行物理方法的教育。 【教案重点】 双缝干涉测量光的波长的实验原理及实验操作。 【教案难点】 x ?、L 、d 、λ的准确测量。 【教案方法】 复习提问，理论推导，实验探究 【教案用具】 双缝干涉仪、光具座、光源、学生电源、导线、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头、刻度尺 【教案过程】 （一）引入新课 师：在双缝干涉现象中，明暗条纹出现的位置有何规律 生：当屏上某点到两个狭缝的路程差Δ=2n ·2 λ ，n =0、1、2…时，出现明纹；当Δ=（2n +1） 2 λ，n =0、1、2…时，出现暗纹。 师：那么条纹间距与波长之间有没有关系呢下面我们就来推导一下。 （二）进行新课 1．实验原理 师：［投影下图及下列说明］
设两缝S 1、S 2间距离为d ，它们所在平面到屏面的距离为l ，且l >>d ，O 是S 1S 2的中垂线与屏的交点，O 到S 1、S 2距离相等。 推导：（教师板演，学生表达） 由图可知S 1P =r 1 师：r 1与x 间关系如何 生：r 12=l 2+（x - 2d ）2 师：r 2呢 生：r 22=l 2+（x +2 d ）2 师：路程差|r 1-r 2|呢（大部分学生沉默，因为两根式之差不能进行深入运算） 师：我们可不可以试试平方差 r 22-r 12=（r 2-r 1）（r 2+r 1）=2dx 由于l >>d ，且l >>x ，所以r 1+r 2≈2l ，这样就好办了，r 2-r 1=Δr =l d x 师：请大家别忘了我们的任务是寻找Δx 与λ的关系。Δr 与波长有联系吗 生：有。 师：好，当Δr =2n ·2λ，n =0、1、2…时，出现亮纹。 即l d ·x =2n ·2 λ时出现亮纹，或写成x =d l n λ 第n 条和第（n -1）条（相邻）亮纹间距离Δx 为多少呢 生：Δx =x n -x n -1 =［n -（n -1）］ d l λ 师：也就是Δx =d l ·λ 我们成功了！大家能用语言表述一下条纹间距与波长的关系吗 生：成正比。 师：对，不过大家别忘了这里l 、d 要一定。暗纹间距大家说怎么算 生：一样。 师：结果如何 生：一样。 师：有了相邻两个亮条纹间距公式Δx = d l ·λ，我们就可以用双缝干涉实验来测量光的波长了。 2．观察双缝干涉图样 （教师指导学生按步骤进行观察，也可引导学生先设计好步骤，分析研究后再进行，教师可将实验步骤投影）
(完整版)实验：用双缝干涉测量光的波长单元测试题 一、实验：用双缝干涉测量光的波长实验题 1．在“用双缝干涉测光的波长”的实验中，某同学安装实验装置如图甲所示，调试好后能观察到清晰的干涉条纹． （1）根据实验装置知，②、③、④依次是______、______、______． （2）某次实验时，该同学调节分划板的位置，使分划板中心刻线对齐某亮纹的中心，如图乙所示，此时螺旋测微器的读数为______mm． （3）转动手轮，使分划线向一侧移动到另一条亮纹的中心位置，再次从螺旋测微器上读数．若实验测得4条亮纹中心间的距离为?x1=0.960mm，已知双缝间距为d=1.5mm，双缝到屏的距离为L=1.00m，则对应的光波波长λ=______mm． 2．现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长． (1)将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为CE________A． (2)将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数__________mm，求得相邻亮纹的间距Δx为 __________mm． (3)为了增大光屏上相邻两条亮纹之间的距离，可以________． A．增大单缝和双缝之间的距离 B．增大双缝和光屏之间的距离 C．将红色滤光片改为绿色滤光片 D．增大双缝之间的距离 3．在“用双缝干涉测光的波长”实验中，光具座上放置的光学元件依次为光源、透镜、M、N、P、遮光筒、毛玻璃、放大镜，如图所示。
13.4-实验：用双缝干涉测量光的波长教案

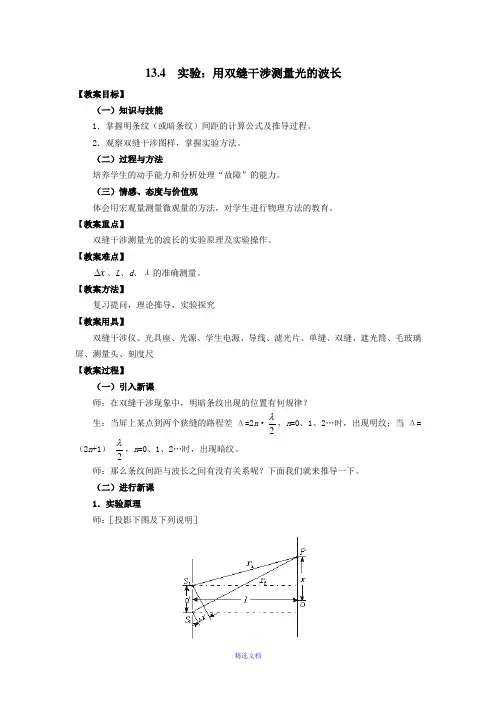

13.4 实验：用双缝干涉测量光的波长 【教学目标】 （一）知识与技能 1．掌握明条纹（或暗条纹）间距的计算公式及推导过程。 2．观察双缝干涉图样，掌握实验方法。 （二）过程与方法 培养学生的动手能力和分析处理“故障”的能力。 （三）情感、态度与价值观 体会用宏观量测量微观量的方法，对学生进行物理方法的教育。 【教学重点】 双缝干涉测量光的波长的实验原理及实验操作。 【教学难点】 x 、L、d、λ的准确测量。 【教学方法】 复习提问，理论推导，实验探究 【教学用具】 双缝干涉仪、光具座、光源、学生电源、导线、滤光片、单缝、双缝、遮光筒、毛玻璃屏、
测量头、刻度尺 【教学过程】 （一）引入新课 师：在双缝干涉现象中，明暗条纹出现的位置有何规律？ 生：当屏上某点到两个狭缝的路程差 λ，n=0、1、2…时，出现明纹；当Δ=（2n+1）Δ=2n· 2 λ，n=0、1、2…时，出现暗纹。 2 师：那么条纹间距与波长之间有没有关系呢？下面我们就来推导一下。 （二）进行新课 1．实验原理 师：［投影下图及下列说明］ 设两缝S1、S2间距离为d，它们所在平面到屏面的距离为l，且l>>d，O是S1S2的中垂线与屏的交点，O到S1、S2距离相等。
推导：（教师板演，学生表达） 由图可知S 1P =r 1 师：r 1与x 间关系如何？ 生：r 12=l 2+（x -2 d ）2 师：r 2呢？ 生：r 22=l 2+（x +2 d ）2 师：路程差|r 1-r 2|呢？（大部分学生沉默， 因为两根式之差不能进行深入运算） 师：我们可不可以试试平方差？ r 22-r 12=（r 2-r 1）（r 2+r 1）=2dx 由于l >>d ，且l >>x ，所以r 1+r 2≈2l ，这样就 好办了，r 2-r 1=Δr =l d x 师：请大家别忘了我们的任务是寻找Δx 与 λ的关系。Δr 与波长有联系吗？ 生：有。 师：好，当Δr =2n ·2 λ，n =0、1、2…时，出现亮纹。 即l d ·x =2n ·2 λ时出现亮纹，或写成x =d l n λ 第n 条和第（n -1）条（相邻）亮纹间距离
