protel常用元件电气符号和封装形式
原理图常用库文件Miscellaneo us Devices.dd b
Dallas Microproces sor.ddb Intel Databooks. ddb
Protel DOS Schematic Libraries.dd b
PCB原件常用库Advpcb.ddb General IC.ddb Miscellaneo
us.ddb
部分分立元
件库元件名
称及中英对
照
AND 与门
ANTENNA
天线
BATTERY
直流电源
BELL 铃,钟
BVC 同轴
电缆接插件
BRIDEG 1
整流桥(二极
管)
BRIDEG 2
整流桥(集成
块)
BUFFER
缓冲器
BUZZER
蜂鸣器
CAP 电容
CAPACITO
R 电容
CAPACITO
R POL 有极
性电容
CAPVAR
可调电容
CIRCUIT
BREAKER
熔断丝
COAX 同轴
电缆
CON 插口
CRYSTAL
晶体整荡器
DB 并行插
口
DIODE 二
极管
DIODE
SCHOTTKY
稳压二极管
DIODE
VARACTOR
变容二极管
DPY_3-SE
G 3段LED
DPY_7-SE
G 7段LED
DPY_7-SE
G_DP 7段
LED(带小数
点)
ELECTRO
电解电容
FUSE 熔断
器
INDUCTOR
电感INDUCTOR IRON 带铁芯电感INDUCTOR 3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器
LED 发光二极管METER 仪表MICROPH ONE 麦克风MOSFET MOS管
MOTOR AC
交流电机
MOTOR
SERVO 伺
服电机
NAND 与非
门
NOR 或非
门
NOT 非门
NPN NPN
三极管
NPN-PHOT
O 感光三极
管
OPAMP 运
放
OR 或门
PHOTO 感
光二极管
PNP 三极
管
NPN DAR
NPN三极管
PNP DAR
PNP三极管
POT 滑线
变阻器
PELA Y-DP
DT 双刀双
掷继电器
RES1.2 电
阻
RES3.4 可
变电阻
RESISTOR
BRIDGE ?
桥式电阻
RESPACK ?
电阻
SCR 晶闸
管
PLUG ? 插
头
PLUG AC
FEMALE
三相交流插
头
SOCKET ?
插座
SOURCE
CURRENT
电流源
SOURCE
VOLTAGE
电压源
SPEAKER
扬声器
SW ? 开关
SW-DPDY ?
双刀双掷开
关
SW-SPST ?
单刀单掷开
关
SW-PB 按钮THERMIST OR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SE G_DP 数码管SW-PB 开
关
元件属性对
话框中英文
对照
Lib ref 元件
名称
Footprint 器
件封装
Designator
元件称号
Part 器件类
别或标示值
Schematic
T ools 主工
具栏
Writing
T ools 连线
工具栏
Drawing
T ools 绘图
工具栏
稳压二极管
ZENER
DIODE
肖特基二极
管
SCHOTTKY
DIODE
二极管
DIODE
变容二极管
VARIODE
三极管
TRANSIST
OR
电感
INDUCTOR
磁环
EMIFIL
电阻
RESISTOR
电容
CAPACITY
晶振
CRYSTAL
涤纶电容
MYLAR
CAP
电解电容
ELECT
CAP
瓷片电容
CERAMIC
CAP
安规
电容FILM CAP
protel99常用元件的电气图形符号和封装形式
1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0
两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0
三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5
2.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR
封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.
3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY （肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）
4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）
以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！
5、场效应管：JFETN（N沟道结型场效应管），JFETP （P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）
引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，
不如40管脚的单片机封装为DIP40。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
12、晶体振荡器：CRYSTAL；封装：XTAL1
13、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4）
14、发光数码管：DPY；至于封装嘛，建议自己做！
15、拨动开关：SW DIP；封装就需要自己量一下管脚距离来做！
16、按键开关：SW-PB：封装同上，也需要自己做。
17、变压器：TRANS1——TRANS5；封装不用说了吧？自己量，然后加两个螺丝上去。
最后在说说PROTEL 99 的原理图库吧！
常用元器件都在protel DOS schematic Libraries.ddb里
此外还有protel DOS schematic 4000 CMOS (4000序列元件)
protel DOS schematic Analog digital (A/D,D/A转换元件)
protel DOS schematic Comparator （比较器，如LM139之类）
protel DOS schematic intel (Intel 的处理器和接口芯片之类)
电阻AXIAL 无极性电容RAD 电解电容RB- 电位器VR 二极管DIODE 三极管TO 电源稳压块78和79系列TO－126H和TO-126V 场效应管和三极管一样整流桥D－44 D－37 D－46 单排多针插座CON SIP 双列直插元件DIP 晶振XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功
率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用 B.1/.2,100uF-470uF用B.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装，LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们
常用的的元件之一，在DEVICE。LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO?3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0 无极性电容RAD0.1-RAD0.4 有极性电容RB.2/.4-RB.5/1.0 二极管DIODE0.4及DIODE0.7 石英晶体振荡器XTAL1 晶体管、FET、UJT TO-xxx(TO-3,TO-5) 可变电阻（POT1、POT2）VR1-VR5 当然，我们也可以打开C:\\Client98\\PCB98\\library\\advpcb.lib库来查找所用零件的对应封装。这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离
也就是300mil（因为在电机领域里，是以英制单位为主的。同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。
对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO?3，中功率的晶体管，如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。对于常用的集成IC电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,焊盘间的距离是100mil。SIPxx 就是单排的封装。等等。值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。在可变电阻上也会出现类似的问题；在原理图中，可变电阻的管脚分别为
1、W、及2，所产生的网络表，就是1、2和W，在PCB 电路板中，焊盘就是1，2，3。当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板元件外形一样的1，2，3即可。
电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.
2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO （有极性电容）；
引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.
3.电位器原理图中常用的名称为POT1和POT2；
引脚封装形式：VR-1到VR-5.
4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）
DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）
5.引脚封装形式：DIODE0.4和DIODE 0.7;
引脚封装形式：无极性电容
6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功
率三极管）TO3（大功率达林顿管）
7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）
MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
电阻AXIAL
无极性电容RAD
电解电容RB-
电位器VR
二极管DIODE
三极管TO
电源稳压块78和79系列TO－126H和TO-126V
场效应管和三极管一样
整流桥D－44 D－37 D－46
单排多针插座CON SIP
双列直插元件DIP
晶振XTAL1
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4
电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0
电位器：pot1,pot2；封装属性为vr-1到vr-5
二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林
顿管）
电源稳压块有78和79系列；78系列如7805，7812，7820等
79系列有7905，7912，7920等
常见的封装属性有to126h和to126v
整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）
电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4
瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1
电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用
RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6
二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4
发光二极管：RB.1/.2
集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
关于零件封装我们在前面说过，除了DEVICE。LIB库中的元件外，其它库的元件都已经有了
固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：
晶体管是我们常用的的元件之一，在DEVICE。LIB库中，简简单单的只有NPN与PNP之分，但
实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有
可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-5
2等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω
还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决
定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话
，可用AXIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下：
电阻类及无极性双端元件AXIAL0.3-AXIAL1.0
无极性电容RAD0.1-RAD0.4
有极性电容RB.2/.4-RB.5/1.0
二极管DIODE0.4及DIODE0.7
石英晶体振荡器XTAL1
晶体管、FET、UJT TO-xxx(TO-3,TO-5)
可变电阻（POT1、POT2）VR1-VR5
当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib 库来查找所用零件的对应封装。
这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。
对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220，
如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5 ，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。
对于常用的集成IC电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,焊盘间的距离是100mil。SIPxx就是单排的封装。等等。
值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。
Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。
在可变电阻上也同样会出现类似的问题；在原理图中，可变电阻的管脚分别为1、W、及2，所产生的网络表，就是1、2和W，在PCB电路板中，焊盘就是1，2，3。当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方
法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板元件外形一样的1，2，3即可。
常用元器件都在protel DOS schematic Libraries.ddb里
此外还有protel DOS schematic 4000 CMOS (4000序列元件)
protel DOS schematic Analog digital (A/D,D/A转换元件) protel DOS schematic Comparator （比较器，如LM139之类）
protel DOS schematic intel (Intel 的处理器和接口芯片之类)
protel DOS schematic Linear （一些线性器件如555等）protel DOS schematic TTL（74序列的元件）
元件代号封装
备注
电阻 R AXIAL0.3
电阻 R AXIAL0.4
电阻 R AXIAL0.5
电阻 R AXIAL0.6 电阻 R AXIAL0.7 电阻 R AXIAL0.8 电阻 R AXIAL0.9 电阻 R AXIAL1.0 电容 C RAD0.1 方型电容
电容 C RAD0.2 方型电容
电容 C RAD0.3 方型电容
电容 C RAD0.4 方型电容
电容 C RB.2/.4 电解电容
电容 C RB.3/.6 电解电容
电容 C RB.4/.8 电解电容
电容 C RB.5/1.0 电解电容
保险丝FUSE FUSE
二极管 D DIODE0.4 IN4148
二极管 D DIODE0.7 IN5408
三极管 Q T0-126 三极管Q TO-3
3DD15
三极管Q T0-66
3DD6
三极管Q TO-220 TIP42
电位器VR VR1 电位器VR VR2
电位器VR VR3
电位器VR VR4
电位器VR VR5
元件代号封装备注
插座 CON2 SIP2 2脚插座 CON3 SIP3 3 插座 CON4 SIP4 4 插座 CON5 SIP5 5 插座 CON6 SIP6 6 插座 CON16 SIP16 16
插座 CON20 SIP20 20
整流桥堆D D-37R 1A直角封装
整流桥堆D D-38 3A四脚封
所有常用电气元件图形符号 原理、接线图图形符号 温度开关 液位开关 热继电器的热元件 电钟 电流表 电压表 V 电度表 kwh 欠流继电器线圈 热继电器常闭触点 点 点 三极断路器 ××× QF KI 过流继电器线圈 KI 过压继电器线圈 欠压继电器线圈 KV 动断(常闭)触点 动合(常开) 触点 KM KI KV KA 延时断开的动断常闭)触点 延时闭合的动合 (常开)触 动合(常开)钮 动断(常闭)钮 断路器 × QF 熔断器 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 继电器线圈 KA 接触器线圈 KM
电动机 M 接地 接机壳 或 变换器 同轴电缆 屏蔽电缆 导线的连 电感器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 电嗽叭 电铃 蜂鸣器 或 信号灯 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U 可用V 代替 热敏电阻器 注:Q 可用t °代替 加热元件 可变电容 器 具有两个电极的压电晶体 发光二极管一般符号 极性电容器 或 半导体二极管一般符 号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光电池
安装图图形符号 气功或液压操作 导线的不连接 端子 插头和插座 三个独立绕组 三角形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 机 双绕组变压 三绕组变压 或 自耦变压器 避雷针 热电器 或 天线一般符号 无线电的一般符 号 动力或动力—照明配电箱 注：需要时符号可标示电流种类符号 屏、台、箱、号 照明配电箱(屏) 注：需要时允许涂红 信号板、信号箱（屏） 阀的一般符号 电滋阀 按钮一般符号 墨 单相插座 暗装的单相插座 密闭(防水)座 座 暗装的单相插座 密闭(防水)的单相插座 带接地插孔的三相插座 暗装的带接地插孔的三相插座 开关的一般符号 单极开关 双极开关
文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制开 关 SA 位 置 开 关 常开触头SQ 手动开关一 般符号 SA 常闭触头SQ 三极控制开 关 QS 复合触头SQ 三极隔离开 关 QS 按 钮 常开按钮SB 三极负荷开 关 QS 常闭按钮SB 组合旋钮开 关 QS 复合按钮SB 低压断路器QF 急停按钮SB 控制器或操 作开关 SA 钥匙操作 式按钮 SB 接触器线圈操作器 件 KM 热 继 电 器 热元件FR 常开主触头KM 常闭触头FR 常开辅助触 头 KM 中 间 继 电 器 线圈KA 常闭辅助触 头 KM 常开触头KA 时间继电器通电延时(缓 吸)线圈 KT 常闭触头KA 断电延时(缓 放)线圈 KT 电 流 继 电 器 过电流线 圈 KA 瞬时闭合得 常开触头 KT 欠电流线 圈 KA 瞬时断开得 常闭触头 KT 常开触头KA 延时闭合得 常开触头 KT 常闭触头KA 延时断开得 常闭触头 KT 电 压 继 电 器 过电压线 圈 KV 延时闭合得 常闭触头 KT 欠电压线 圈 KV 延时断开得KT 常开触头KV
常开触头 电磁操作器电磁铁得一 般符号 YA 常闭触头KV 电磁吸盘YH 电 动 机 三相笼型 异步电动 机 M 电磁离合器YC 三相绕线 转子异步 电动机 M 电磁制动器YB 她励直流 电动机 M 电磁阀YV 并励直流 电动机 M 非电量控制得继电器速度继电器 常开触头 KS 串励直流 电动机 M 压力继电器 常开触头 KP 熔 断 器 熔断器FU 发电机 发电机G 变 压 器 单相变压 器 TC 直流测速发 电机 TG 三相变压 器 TM 灯信号灯(指示 灯) HL 互 感 器 电压互感 器 TV 照明灯EL 电流互感 器 TA 接 插器插头与插座 X 插头XP 插座XS 电抗器L

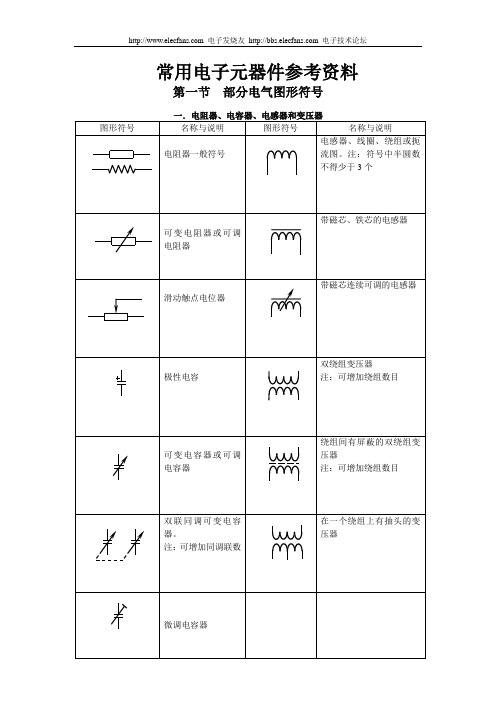

常用电子元器件参考资料第一节部分电气图形符号 一．电阻器、电容器、电感器和变压器 248
二．半导体管 三．其它电气图形符号 249
第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器 1．电阻器和电位器的型号命名方法 示例： (1)精密金属膜电阻器 R J7 3 第四部分：序号 第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器 W X D 3 第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） 250
2．电阻器的主要技术指标 (1) 额定功率 电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。 (2) 标称阻值 阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。 (3) 允许误差等级 3．电阻器的标志内容及方法 (1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5Ω，2K7表示2.7kΩ， 表５ 251
例如： RJ71－0.125－5k1－II 允许误差±10% 标称阻值(5.1kΩ) 额定功率1/8W 型号 由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。 (2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1和图2所示。 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数 允许误差 图1 两位有效数字阻值的色环表示法 三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。例如，色环为棕黑红，表示10?102＝1.0kΩ±20%的电阻器。 四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15?103＝15kΩ±5%的电阻器。 五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275?104＝2.75MΩ±1%的电阻器。 252
电气元件符号大全 2009-08-14 22:53 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR 或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36自动励磁调节装置AVR或AAVR ZTL 37备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre 或SBR FA
电气元件符号 - 常用电气图形符号
交流接触器接线图电动机可逆运行控制电路的调试
1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理； 1 、不启动；原因之一，检查控制保险FU 是否断路，热继电器FR 接点是否用错或接触不良，SB1 按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触 器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不 吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。 电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1 、KM2 换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种 事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行 的控制电路。线路分析如下： 一、正向启动： 1 、合上空气开关QF 接通三相电源 2、按下正向启动按钮SB3 ，KM1 通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1 、L2 、L3 ，即正向运行。 二、反向启动： 1 、合上空气开关QF 接通三相电源 2、按下反向启动按钮SB2 ，KM2 通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3 、L2、L1 ，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1 、接触器互锁：KM1 线圈回路串入KM 2 的常闭辅助触点，KM2 线圈回路串入KM1 的常闭触点。当正转接触器KM1 线圈通电动作后，KM1 的辅助常闭触点断开了KM2 线圈回路，若使KM1 得电吸合，必须先使KM2 断电释放，其辅助常闭触头复位，这就防止了KM1 、KM2 同时吸合造成相间短路，这一线路环节称为互锁环节。 2 、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2 、SB 3 都具有一对常开触点，一对常闭触点，这两个触点分别与KM1 、KM2 线圈回路连接。例如按钮SB2 的常开触点与接触器KM2 线圈串联，而常闭触点与接触器KM1 线圈回路串联。按钮SB3 的常开触点与接触器
电气元件符号-常用电气图形符号
交流接触器接线图
电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理； 1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。 电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下： 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
电子元器件符号 电气符号大全 电路图符号大全 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用?、K?、M?表示。 一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻 电子元器件基础知识（2）——电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。第一部分：名称，用字母表示，电容器用C。第二部分：材料，用字母表示。第三部分：分类，一般用数字表示，个别用字母表示。第四部分：序号，用数字表示。用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 电子元器件基础知识（3）——电感线圈 电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。 电感的分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。 电感线圈的主要特性参数1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。 电子元器件基础知识（4）——半导体器件 中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-
常用电气元件文字符号表
————————————————————————————————作者：————————————————————————————————日期：
常用电气元件文字符号表 发电机的缩写符号是什么？电压小母线的符号又是什么，通过下表即可了解，感谢开关114提供。序号名称符号序号名称符号 1 发电机G 40 电压小母线WV 2 电动机M 41 控制小母线WCL 3 控制变压器TC 42 事故音响小母线WFS 4 自耦变压器TA 43 预告音响小母线WPS 5 整流变压器TR 44 闪光小母线WF 6 稳压器TS 45 直流母线WB 7 电压互感器TV 46 电压继电器KV 8 电流互感器TA 47 电流继电器KA 9 熔断器FU 48 时间继电器KT 10 断路器QF 49 中间继电器KM 11 隔离开关QS 50 信号继电器KS 12 负荷开关QL 51 闪光继电器KFR 13 刀开关QK 52 差动继电器KD 14 刀熔开关QR 53 接地继电器KE 15 交流接触器KM 54 控制继电器KC 16 电阻器R 55 热继电器（热元件）KH 17 压敏电阻器RV 56 控制、选择转换开关SA 18 启动电阻器RS 57 行程开关ST 19 制动电阻器RB 58 微动开关SS 20 电容器 C 59 限位开关SL 21 电感器、电抗器L 60 按钮SB 22 变频器U 61 合闸按钮SBC 23 压力变换器BP 62 分闸按钮SBS 24 温度变换器BT 63 试验按钮SBT 25 避雷器 F 64 合闸线圈YC 26 黄色指示灯HY 65 跳闸线圈YT 27 绿色指示灯HG 66 接线柱X 28 红色指示灯HR 67 连接片XB 29 白色指示灯HW 68 端子板（排）XT 30 蓝色指示灯HB 69 插座XS 31 照明灯EL 70 插头XP 32 蓄电池GB 71 电流表PA 33 加热器EH 72 电压表PV 34 光指示器HL 73 有功电度表PJ 35 声音报警器HA 74 无功电度表PJR 36 二极管VD 75 有功功率表PW
常见元件图形符号、文字符号一览表
序号元件名称新符号旧符号 1 继电器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 中间继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ 21 合闸位置继电器 KCP HWJ 22 跳闸位置继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压中间继电器 KVM YZJ 26 事故信号中间继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA
常用电气元件图形符号_电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号 符号描述符号描述符号描述符号描述符号描述 C 电容器EH 发热器件EL 多级开关一般符号单线表示 多级开关一般符号多线表示 具有自动释放功能的负荷开关 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒
93 控制和指示设备94 报警启动装置(点式-手动或自动) 95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
常用电器元件1.接近开关 接近开关是无触头开 关，按工作原理来区分， 有高频振荡型、电容型、 感应电桥型、永久磁铁型、 霍尔效应型等多种，其中 以高频振荡型最为常用。 高频振荡型接近开关的电 路由振荡器、晶体管放大 器和输出电路三部分组 成。其基本工作原理如下。 当装在运动部件上的金属 物体接近高频振荡器的线 圈L(称为感群头)时，由于 该物体内部产生涡流损 耗，使振荡回路等效电阻 增大，能量损耗增加，使 振荡减弱直至终止，接 近开关刚好动作时感群头 与检测体之间的距离称为 动作距离。常用的接近开 关有LJ1、LJ2和JXJ0等 系列。接近开关因具有工 作稳定可靠、使用寿命长、 重复定位精度高、操作频 率高、动作迅速等优点， 故应用越来越广泛。 2.低压断路器 低压断路器即低压自动开 关，又称低压空气开关或 自动空气断路器。它相当 于闸刀开关、熔断器、热 继电器、欠电压继电器等 的组合，是一种既有手动 开关作用，又能进行欠压、 失压、过载、短路保护的
电器开关的主触头是靠操 作机构手动或电动合闸 的，并由自由脱扣机构将 主触头锁在合闸位置上 。过电流脱扣器的线圈和 热脱扣器的热元件与主电 路串联失脱扣器的线圈与 电路并联。当电路发生短 路或严重过载时，过电流 脱扣器的衔铁被吸合，使 自由脱扣机构动作。当电 路过载时，热脱扣器的热 元件产生的热量增加，使 双金属片向上弯曲，推动 自由脱扣机构动作。当电 路失压时，失压脱扣器的 衔铁释放，也使自由脱扣 机构动作。分励脱扣器则 作为远距离控制分断电路 之用。机床上常用的自动 开关DZ10、DZS-20和 DZS-50系列。适用于交流 电压500V，直流电压 220V以下的电路中，作不 频繁地接通和断开电路 用。选择自动开关时，其 额定电压和额定电流应不 小于电路正常工作的电压 和电流。热脱扣器及过 电流脱扣器整定电流与负 载额定电流一致. 3.按钮开关 按钮开关通常用作短 时接通或断开小电流控制 电路的开关。按钮开关是 由按钮帽、复位弹簧、桥 式触头和外壳等组成，通 常制成具有常开触头和常 闭触头的复合式结构。指 示灯式按钮内可装入信号 灯显示信号；紧急式按钮
电气元器件符号大全 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
文字符仪表P 电流表P A电压表P V有功电度表P J无功电度表P J R频率表P F 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表P R 无功电流表P A R 信号灯H 声信号H A光信号H S指示灯H L红色灯H R 绿色灯H G黄色灯H Y蓝色灯H B白色灯H W 连接X 连接片X B插头X P插座X S端子板X T 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线W L应急照明分支线W E电力干线W P M照明干线W L M 应急照明干线W E M滑触线W T合闸小母线W C L控制小母线W C 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS
电压小母线W V事故照明小母线W E L M 熔断 F 避雷器F熔断器F U快速熔断器F T F 跌落式熔断器F F限压保护器件F V 电容 C 电容器C电力电容器C E 接触开关S 正转按钮S B F反转按钮S B R停止按钮S B S紧急按钮S B E 试验按钮S B T复位按钮S R限位开关S Q接近开关S Q P 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关S V 电流表切换开关S A 整流U 整流器U可控硅整流器U R控制电路有电源的整流器V C变频器U F 变流器U C逆变器U I 电机M
配电柜内常用电气元件大集合及解说 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。 断路器文字符号为：QF 断路器图形符号为： 2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。 接触器文字符号为：KM
接触器图形符号为： 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。 热继电器文字符号：FR 热继电器图形符号： 4、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。 当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA 中间继电器图形符号： 5、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。 按钮文字符号：SB 按钮图形符号： 按钮颜色要求： （1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。 （2）“启动”按钮的颜色是绿色。 （3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。 （4）“点动”的按钮必须是黑色。 （5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。 6、指示灯 指示灯的作用：
各种常用电子元件符号及 其名称全 The Standardization Office was revised on the afternoon of December 13, 2020
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管 表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管 PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
电气图形符号大全 时间：2012/8/10 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
电路图常见电器元件标 识及符号 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电气元件图形符号介绍_常用电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号
２、辅助文字符号
用 R 记录、反RD 红RST 复位RES 备用RUN 运行 S 信号ST 启动SET 置位、定 位 SAT 饱和STE 步进 STP 停止SYN 同步T 温度、TE 无干扰接地 V 速度、电压、真 空 WH 白YE 黄 图形符号大全： 序号图形符号说明 1 开关(机械式)电气图形符号 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 KM 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关)电气图用图形符号 7 具有自动释放功能的负荷开关 8 熔断器式断路器 9 QF 断路器 10 QS 隔离开关
电气元件符号大全 序号元件名称新符号旧符号 1 继电器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA 42 试验按扭 SBte YA
