66kV及以下架空电力线路设计规范
1 总则
1.0.1 为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。
1.0.2 本规范适用于66kV及以下交流架空电力线路（以下简称架空电力线路）的设计。
1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术、新设备、新工艺和新结构。
1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。
1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2 路径
2.0.1 架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。
2.0.2 市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。
2.0.3 架空电力线路路径的选择，应符合下列要求：
1、应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。
2、架空电力线路越架空弱电线路的交叉角，应符合表2.0.3的要求。
表2.0.3 架空电力线路与架空弱电线路的交叉角
注:架空弱电线路等级划分应符合本规范附录A的规定。
3、3kV及以上架空电力线路，不应跨越储存易燃、易爆物的仓库区域。架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。
4、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。
5、不宜跨越房屋。
2.0.4 架空电力线路通过林区，应砍伐出通道。10kV及以下架空电力线路的通道宽度，不应小于线路两侧向外各延伸5m。35kV和66kV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。通道附近超过主要树种自然生长高度的个别树木，应砍伐。树木自然生长高度不超过2m或导线与树木（考虑自然处长高度）之间的垂直距离应符合本规范表11.0.11的规定，在不影响线路施工运行情况下，可不砍伐通道。
2.0.5 架空电力线路通过果林、经济作物林以及城市绿化灌木林时，不宜砍伐通道。
2.0.6 耐张段的长度宜符合下列规定：
1、35kV和66kV线路耐张段的长度，不宜大于5km；
2、10kV及以下线路耐张段的长度，不宜大于2km。
3 气象条件
3.0.1 架空电力线路设计的气温应根据当地10～20年气象记录中的统计什确定。最高气温宜采用+40℃。
在最高气温工况、最低气温工况和年平均气温工况下，应按无风、无冰计算。
3.0.2 架空电力线路设计采用的年平均气温，应按下列方法确定：
1、当地区的年平均气温在3～17℃之间时，年平均气温应取与此数邻近的5的倍数值；
2、当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3～5℃后，，取与此数邻近的5的倍数值。
3.0.3 架空电力线路设计采用的导线或地线的覆冰厚度，在调查的基础上可取5mm、10mm、15mm或20mm。冰的密度应按0.9g/cm3计；覆冰时的气温应采用-5℃。覆冰时的风速宜采用10m/s。
3.0.4 安装工况的风速应采用10m/s，且无冰，气温可按下列规定采用：
1、最低气温-40℃的地区，应采用-15℃；
2、最低气温-20℃的地区，应采用-10℃；
3、最低气温-10℃的地区，应采用-5℃；
4、最低气温-5℃及以上的地区，应采用0℃。
3.0.5 雷电过电压工况的气温可采用15℃，风速可采用10m/s；检验导线与地线之间的距离时，风速应采用0m/s，且无冰。
3.0.6 内过电压工况的气温可采用年平均气温，风速可采用最大设计风速的50%，但不宜低于15m/s，且无冰。
3.0.7 在最大风速工况下应按无冰计算，气温可按下列规定采用；
1、最低气温为-10℃及以下的地区，应采用-5℃；
2、最低气温为-5℃及以上的地区，应采用+10℃。
3.0.8 带电作业工况的风速可采用10m/s，气温可采用15℃，且无冰。
3.0.9 长期荷载工况的风速应采用5m/s，气温应采用年平均气温，且无冰。
3.0.10 最大设计风速应采用当地空旷平坦地面上的离地10m高，统计所得的15年一遇10min平均最大风速；当无可靠资料时，最大设计风速不应低于25m/s。
山区架空电力线路的最大设计风速，应根据当地气象资料确定；当无可靠资
料时，最大设计风速可按附近平地风速增加10%，且不应低于25m/s。
架空电力线路通过市区或森林等地区，如两侧屏蔽物的平均高度大于杆塔高度的2/3，其最大设计风速宜比当地最大设计风速减小20%。
4 导线、地线、绝缘子和金具
4.1 一般规定
4.1.1 架空电力线路的导线，可采用钢芯铝绞线或铝绞线。地线可采用镀锌钢绞线。
4.1.2 市区10kV及以下架空电力线路，遇下列情况可采用绝缘铝绞线：
1、线路走廊狭窄，与建筑物之间的距离不能满足安全要求的地段；
2、高层建筑邻近地段；
3、繁华街道或人口密集地区；
4、游览区和绿化区；
5、空气严重污秽地段；
6、建筑施工现场。
4.1.3 导线的型号应根据电力系统规划设计、计划任务书和工程的技术条件综合确定。
4.1.4 地线的型号应根据防雷设计和工程技术条件的要求确定。
4.2 架线设计
4.2.1 导线的张力弧垂计算，在各种气象条件下应采用最大使用张力和平均运行张力作为控制条件。地线的张力弧重计算可采用最大使用张力、平均运行张力和导线与地线间的距离作为控制条件。
注：平均运行张力为年平均气温工况的导线或地线的张力。
4.2.2 导线与地线在档距中央的距离，应符合下式要求：
S ≥ 0.012L+1 (4.2.2) 式中 S——导线与地线在档距中央的距离（m）；
L——档距（m）。
4.2.3 导线或地线的最大使用张力，不应大于绞线瞬时破坏张力的40%。
4.2.4 导线或地线的平均运行张力上限及防震措施，应符合表4.2.4的要求。
表4.2.4 导线或地线平均运行张力上限及防震措施
4.2.5 35kV和66kV架空电力线路的导线或地线的初伸长率应通过试验确定，导线或地线的初伸长对弧垂的影响，可采用降温法补偿。当无试验资料时，初伸长率和降低的温度可采用表4.2.5所列数值。
表4.2.5 导线或地线的初伸长率和降低的温度
类型初伸长率降低的温度（℃）钢芯铝绞线3×10-4～5×10-4 15～25
镀锌钢绞线1×10-4 10 注：截面铝钢比小的钢芯铝绞应采用表中的下限数值；截面铝钢比大的钢芯铝绞线应采用表中的上限数值。
4.2.6 10kV及以下架空电力线路和导线初伸长对弧垂的影响，可采用减少弧垂法补偿。弧垂减小率应符合下列规定：
1、铝绞线或绝缘铝绞线采用20%；
2、钢芯铝绞线采用12%。
4.3 绝缘子和金具
4.3.1 绝缘子的金具的机械强度应按下式验算：
KF〈 F u
(4.3.1)
式中 K——机械强度安全系数，可按表4.3.2采用；
F——设计荷载（kN）；
F u——悬式绝缘子的机电破坏荷载或针式绝缘子、瓷横担绝缘子的受弯破
坏荷载或蝶式绝缘子、金具的破坏荷载（kN）。
4.3.2 绝缘子和金具的安装设计可采用安全系数设计法。绝缘子及金具的机械强度安全系数，应符合表4.3.2的规定。
表4.3.2 绝缘子及金具的机械强度安全系数
5 绝缘配合、防雷和接地
5.0.1 架空电力线路环境污秽等级应符合本规范附录B的规定。污秽等级可根据审定的污秽分区图并结合运行经验、污湿特征、瓷外绝缘表面污秽物的性质及其等值附盐密度等因素综合确定。
35kV和66kV架空电力线路绝缘子的型式的数量，应根据瓷绝缘的单位泄漏距离确定。瓷绝缘的单位泄漏距离应符合本规范附录B的有关规定。
5.0.2 35kV和66kV架空电力线路，宜采用悬式绝缘子。悬垂绝缘子串的绝缘子数量，在海拔高度1000m以下空气清洁地区，宜采用表5.0.2所列数值。
表5.0.2 悬垂绝缘子串数量（个）
耐张绝缘子串的绝缘子数量，应比悬垂绝缘子串的同型绝缘子多一个。全高超过40m的有地线的杆塔，高度每增加10m，应增加一个绝缘子。
5.0.3 6kV和10kV架空电力线路的直线杆塔，宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用悬式绝缘子串或蝶式绝缘子和悬式绝缘子组成的绝缘子串。
5.0.4 3kV及以下架空电力线路的直线杆塔宜采用针式绝缘子或瓷横担绝缘子；耐张杆塔宜采用蝶式绝缘子。
5.0.5 海拔高度为1000～3500m的地区，绝缘子串的绝缘子数量，应按下式确定：
n h≥n[1+0.1（H -1）] （5.0.5) 式中 n h——海拔高度为1000～3500m地区的绝缘子数量（个）；
n——海拔高度为1000m以下地区的绝缘子数量（个）；
H——海拔高度（km）。
5.0.6 通过污秽地区的架空电力线路，宜采用防污绝缘子、有机复合绝缘子或采用其他防污措施。
5.0.7 海拔高度为1000m以下的地区，35kV和66kV架空电力线路带电部分与杆塔构件、拉线、脚钉的最小间隙，应符合表5.0.7的规定。
表5.0.7 带电部分与杆塔构件、拉线、脚钉的最小间隙（m）
5.0.8 海拔高度为1000m及以上的地区，海拔高度每增高100m，内过电压和运行电压的最小间隙应按本规范表5.0.7所列数值增加1%。
5.0.9 10kV及以下架空电力线路的过引线、引下线与邻相导线之间的最小间隙，应符合表5.0.9的规定。采用绝缘导线的线路，其最小间隙可结合地区运行经验确定。
表5.0.9 过引线、引下线与邻相导线之间的最小间隙（m）
3～10kV架空电力线路的引下线与3kV以下线路导线之间的距离,不宜小于0.2m.
5.0.10 10kV及以下架空电力线路的导线与杆塔构件、拉线之间的最小间隙，应符合表5.0.10的规定。采用绝缘导线的线路，其最小间隙可结合地区运行经验确定。
表5.0.10 导线与杆塔构件、拉线之间的最小间隙（m）
5.0.11 带电作业杆塔的最小间隙应符合下列要求:
1、带电部分与接地部分的最小间隙,在海拔高度1000m以下的地区,应符合表5.0.11的规定；
2、对操作人员需要停留工作的部位，应增加0.3～0.5m。
表5.0.11 带电作业杆塔带电部分与接地部分的最小间隙（m）
5.0.12 架空电力线路，可采用下列过电压保护方式：
1、66kV线路，年平均雷暴日数为30d以上的地区，宜沿全线架设地线。
2、35kV线路，进出线段宜架设地线。
3、在多雷区，3～10kV混凝土杆线路可架设地线，或在三角排列的中线上装设避雷器；当采用铁横时，宜提高绝缘子等级；绝缘导线铁横担的线路，可不提高绝缘子等级。
5.0.13 杆塔上地线对边导线的保护角，宜采用20°～30°。山区单根地线的杆塔可采用25°。杆塔上两根地线间的距离，不应超过导线与地线垂直距离的5倍。
5.0.14 有地线的杆塔应接地。当雷季，当地面干燥时，每基杆塔工频接地电阻，不宜超过表5.0.14所列数值。
小接地电流系统，无地线的杆塔，在居民区宜接地，其接地电阻不宜超过30Ω。
表5.0.14 杆塔的最大工频接地电阻
5.0.15 钢筋混凝土杆铁横担和钢筋混凝土横担线路的地线支架、导线横担与绝缘子固定部分之间，宜有可靠的电气连接并与接地引下线相连。部分预应力钢筋混凝土杆的非预应力钢筋可兼作接地引下线。
利用钢筋兼作接地引下线的钢筋混筋混凝土电杆，其钢筋与接地螺母和铁横
担间应有可靠的电气连接。
外敷的接地引下线可采用镀锌钢绞线，其截面不应小于25mm2 。
接地体引出线的截面不应小于50mm2 ,并应采用热镀锌。
6 杆塔型式
6.0.1 市区架空电力线路宜采用多回路杆塔和不同电压等级线路共轲的多回路杆塔。
6.0.2 35kV及以上单回路杆塔，导线可采用三角排列或水平排列；多回路杆塔可采用鼓型、伞型或双三角型排列。
3～10kV单回路杆塔，导线可采用三角排列或水平排列；多回路杆塔，导线可采用三角和水平混合排列或垂直排列。
3kV以下杆塔，导线可采用水平排列或垂直排列。
6.0.3 架空电力线路导线的线间距离，应结合运行检验，按下列是要求确定：
式中 D——导线水平线间距离（m）；
D x——导线三欠排列的等效水平线间距离(m)；
D p——导线间水平投影距离(m)；
D z——导线间垂直投影距离(m)；
L k——悬垂绝缘子串长度(m)；
U——线路电压(kV)；
f——导线最大弧垂(m)；
h——导线垂直排列的垂直线间距离(m)。
2 使用悬垂绝缘子串的杆塔，其垂直线间距离应符合下列规定：
1、66kV杆塔不应小于2.25m；
2、35kV杆塔不应小于2m。
3、10kV及以下杆塔的最小线间距离，应符合表6.0.3的规定。采用绝缘导线的杆塔，其最小线间距离可结合地区运行经验确定。
表6.0.3 10kV及以下杆塔最小线间距离(m)
4、3kV以下线路，靠近电杆的两导线间的水平距离不应小于0.5m。
5、380V以下沿墙敷设的绝缘导线，当档距不大于20m时，其线间距离不宜小于0.2m。
6、0.4 10kV及以下多回路杆塔和不同电压级同杆架设的杆塔，横担间最小垂直距离符合表6.0.4的规定。采用绝缘导线的多回路杆塔，横担间最小垂直距离，可结合地区运行经验确定。
表6.0.4 横担间最小垂直距离（m）
注:表中0.45/0.6系指距上面的横担0.45m,距下面的横担0.6m.
6.0.5 35kV和66kV架空电力线路，在覆冰地区上下层导线间或导线与地线间的水平偏移，不应小于表6.0.5所列数值。
表6.0.5 覆冰地区上下层导线间或导线与地线间的最小水平偏移(m)
设计覆冰厚度为5mm及以下的地区，上下层导线间或导线与地线间的水平偏
移，可根据运行经验确定。
设计覆冰厚度为20mm及以上的重冰地区，导线宜采用水平排列。
6.0.6 3～66kV多回路杆塔，不同回路的导线间最小距离，应符合表6.0.6的规定；采用绝缘导线的杆塔，不同回路的导线间最小水平距离可结合地区运行经验确定。
表6.0.6 不同回路的导线间最小距离(m)
6.0.7 66kV与10kV同杆塔共架的线路，不同电压级导线间的垂直距离不就小于3.5m；35kV与10kV同杆塔共架的线路，不同电压级导线间的垂直距离不应小于2m。
7 杆塔荷载和材料
7.1 荷 载
7.0.1 风向与杆塔面垂直情况的杆塔塔身或横担风荷载的标准值，应按下式
计算：
O Z S S AW W μβμ= (7.1.1)
式中 W s ——杆塔塔身或横担风荷载的标准值(kN)；
β ——风振系数，按本规范第7.1.5条的规定采用；
μs ——风荷载体型系数，按现行国家标准《建筑结构荷载规范》
（GBJ9-87）的规定采用；
μz ——风压高度变化系数，按现行国家标准《建筑结构荷载规范》
（GBJ9-87）的规定采用；
A ——杆塔结构构件迎风面的投影面积（m 2)；
W 0 ——基本风压（kN/m 2），按现行国家标准《建筑结构荷载规范》 （GBJ9-87）的规定采用。
7.1.2 风向与线路垂直情况的导线或地线风荷开的标准值，应按下式计算：
O W S X W dL W αμ= (7.1.2)
式中 W x ——导线或地线风荷开的标准值（kN ）；
α ——风荷载档距系数，按本规范第7.1.6条的规定采用；
d ——导线或地线覆冰后计算外径之和(m)（外分裂导线，不应考虑线间的屏蔽影响）；
μs ——风荷载体型系数，当d<17mm ，取1.2，当d ≥17mm ，取1.1，覆冰时，取1.2；
L w ——风力档距(m)。
7.1.3 各类杆塔均应按以下三种风向计算塔身、横担、导线和地线的风荷载：
1、风向与线路方向相垂直（转角塔应按转角等分线方向）；
2、风向与线路方向的夹角成60°或45°；
3、风向与线路方向相同。
7.1.4 风向与线路方向在各种角度情况下，塔身、横担、导线和地线的风荷开，其垂直线路方向分量和顺线路方向分量应按表7.1.4采用。
表7.1.4 风荷载垂直线路方向分量和顺线路方向分量
注：①X为风荷载垂直线路方向的分量，Y为风荷载顺线路方向的分量；
②W sa为垂直线路风向的塔身风荷载；
③W sb为顺线路风向的塔身风荷载；
④W sc为顺线路风向的横担风荷载。
7.1.5 杆塔的风振系数β可按表7.1.5的规定采用。拉线高塔和其他特殊杆塔的风振系数，应按现行国家标准《建筑结构荷载规范》（GBJ9-87）的规定采用。
表7.1.5 杆塔的风振系数
7.1.6 风荷载档距系数α应按表7.1.6采用。
表7.1.6 风荷载档距系数
7.1.7 杆塔的荷载，可分为下列两类：
1、永久荷载：导线、地线、绝缘子及其附件的重力荷载，杆塔构件及杆塔上固定设备的重力荷载，土压力和预应力等；
2、可变荷载：风荷载，导线或地线张力荷载，导线或地线覆冰荷载，附加荷载，活荷载等。
7.1.8 各类杆塔均应计算线路的运行工况、断线工况和安装工况的荷载等。
7.1.9 各类杆塔的运行工况，应计算下列工况的荷载：
1、最大风速、无冰、未断线；
2、覆冰、相应风速、未断线；
3、最低气温、无风、无冰、未断线。
7.1.10 直线型杆塔的断线工况，应计算下列工况的荷载：
1、单回路和双回路杆塔断1根导线、地线未断、无风、无冰；
2、多回路杆塔，同档断不同相的2根导线、地线未断、无风、无冰；
3、断1根地线、导线未断、无风、无冰。
7.1.11 耐张型杆塔的断线工况.应计算下列两种工况的荷载:
1、单回路杆塔，同档断两相导线，双回路或多回路杆塔，同档断导线的数量为杆塔上全部导线数量的1/3，终端塔断剩两相导线、地线未断、无风、无冰；
2、断一根地线、导线未断、无风、无冰。
7.1.12 断线工况下，直线杆塔的导线或地线张力应符合下列规定:
1、单导线和地线，按表7.1.12的规定采用;
2、分裂导线，平地应取一根导线最大使用张力的40%;山地应取50%；
3、针式绝缘子杆塔的导线断线张力不应小于3000N.
GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文 1.第5.0.4条： 5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。 表5.0.4 无线电干扰限值 2.第5.0.5条： 5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。 表5.0.5 可听噪声限值 3. 第5.0.7条： 5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。地线的设计安全系数不应小于导线的设计安全系数。 4. 第6.0.3条： 6.0.3 金具强度的安全系数应符合下列规定： 1 最大使用荷载情况不应小于2.5。 2 断线、断联、验算情况不应小于1.5。 5. 第7.0.2条： 7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。 表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数
6. 第 7.0.9条： 7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。 表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m） 表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m） 注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。 2 按运行电压情况校验间隙时风速采用基本风速修正至相应导线平均高度处的值及相应气温。 3 当因高海拔而需增加绝缘子数量时，雷电过电压最小间隙也应相应增大。 4 500kV空气间隙栏，左侧数据适合于海拔高度不超过500m地区；右侧是用于超过500m但不超过1000m的地区。 7. 第7.0.10条： 7.0.10 在海拔高度1000m以下地区，带电作业时，带电部分对杆塔与接地部分的校验间隙应符合表7.0.10的规定。 表7.0.10 带电部分对杆塔与接地部分的校验间隙 注：1 对操作人员需要停留工作的部位，还应考虑人体活动范围0.5m。 2 校验带电作业的间隙时，应采用下列计算条件：气温15℃，风速10m/s。 8. 第7.0.17条： 7.0.17 中性点非直接接地系统在居民区的无地线钢筋混凝土杆和铁塔应接地，其接地电阻不应超过30Ω。 9. 第7.0.19 条： 7.0.19 钢筋混凝土杆的铁横担、地线支架、爬梯等铁附件与接地引下线应有可靠的电气连接，并应符合下列规定： 1 利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地螺母、铁横担或地线支架之间应有可靠的电气连接。 2 外敷的接地引下线可采用镀锌钢绞线，其截面应按热稳定要求选取，且不应小于25mm2。
中华人民共和国国家标准 66KV及以下架空电力线路设计规范 Code for design of 66kv or under over-head electrical power transmission line GB 50061-97 主编部门:中华人民共和国电力工业部 批准部门：中华人民共和国建设部 施行日期：1998年6月1日 1 总则 1.0.1 为使66KV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。 1.0.2 本规范适用于66KV及以下交流架空电力线路（以下简称架空电力线路）的设计。 1.0.3 架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术新材料新设备新工 艺和新结构。 1.0.4 架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。 1.0.5 架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。 2 路径 2.0.1 架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。 2.0.2 市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。 2.0.3 架空电力线路路径的选择，应符合下列要求： 1 应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。
2 架空电力线路跨越架空弱电线路的交叉角，应符合表2.0.3的要求。 表2.0.3 架空电力线路与架空弱电线路的交叉角 注：架空弱电线路等级划分应符合本规范附录A的规定。 3 3KV及以上架空电力线路,不应跨越储存易燃、易爆物的仓库区域。架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。 4 应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。 5 不宜跨越房屋。 2.0.4 架空电力线路通过林区，应砍伐出通道。10KV及以下架空电力线路的通道宽度,不应小于线路两侧向外各延伸5m。35KV和66KV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。通道附近超过主要树种自然生长高度的个别树木，应砍伐。树木自然生长高度不超过2m或导线与树木（考虑自然生长高度）之间的垂直距离应符合本规范表11.0.11的规定，在不影响线路施工运行情况下，可不砍伐通道。 2.0.5 架空电力线路通过果林、经济作物林以及城市绿化灌木林时，不宜砍伐通道。 2.0.6 耐张段的长度宜符合下列规定： 1 35KV和66KV线路耐张段的长度，不宜大于5km； 2 10KV及以下线路耐张段的长度，不宜大于2km。 3 气象条件 3.0.1 架空电力线路设计的气温应根据当地10-20年气象记录中的统计值确定。最高气温宜采用+40℃。 在最高气温工况、最低气温工况和年平均气温工况下，应按无风、无冰计算。 3.0.2 架空电力线路设计采用的年平均气温，应按下列方法确定： 1 当地区的年平均气温在3-17℃之间时，年平均气温应取与此数邻近的5的倍数值； 2 当地区的年平均气温小于3℃或大于17℃时，应将年平均气温减少3-5℃后，取与此数邻近的5的倍数值。 3.0.3 架空电力线路设计采用的导线或地线的覆冰厚度，在调查的基础上可取
工业与民用供电系统设计规范 1
工业与民用供电系统设计规范CBJ52--83 中华人民共和国国家标准 (试行) 主编部门:中华人民共和国机械工业部 批准部门:中华人民共和国国家计划委员会 试行日期:1984年6月1日 关于颁发 <工业与民用供电系统设计规范>、<工业与 民用35千伏变电所设计规范>等十四本设计 规范的通知 计标［l983］1659号 根据原国家建委(71)建革设字第150号通知的要求,分别由水利电力部、机械工业部会同有关单位共同编制的<工业与民用供电系统设计规范>、<工业与民用35千伏变电所设计规范>等十四本设计规范,已经有关部门会审。现批准 这十四本设计规范为国家标准,自一九八四年六月一日起试行。 十四本规范的名称、编号及其管理单位如下: 2
一、<工业与民用供电系统设计规范>GDJ52－83,由机械工业部管理,其 具体解释等工作,由机械工业部第二设计研究院负责。 二、<工业与民用10千伏及以下变电所设计规范>CBJ53－83,由机械工业部管理,其具体解释等工作,由机械工业部第八设计研究院负责。 三、<低压配电装置及线路设计规范>CBJ54－83,由机械工业部管理,其 具体解释等工作,由机械工业部第八设计研究院负责。 四、<工业与民用通用设备电力装置设计规范>CBJ55－83,由机械工业部管理,其具体解释等工作。由机械工业部第七设计研究院负责。 五、<电热设备电力装置设计规范>CBJ56－83,由机械工业部管理,其具 体解释等工作,由机械工业部设计研究总院负责。 六、<建筑防雷设计规范>CBJ57－83,由机械工业部管理,其具体解释等 工作,由机械工业部设计研究总院负责。 七、<爆炸和火灾危险场所电力装置设计规范>cBJ58．83,由化工部管理,其具体解释等工作,由化工部化工设计公司负责。 八、<工业与民用35千伏变电所设计规范>CBJ59－83,由水利电力部管理,其具体解释等工作,由水利电力部华东电力设计院负责。 九、<工业与民用35千伏高压配电装置设计规范>CBJ60－83,由水利电力部管理,其具体解释等工作,由水利电力部西北电力设计院负责。 3
66kV及以下架空电力线路设计规范 1总则 1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，制订本规范。 1.0.2本规范适用于66kV及以下交流架空电力线路（以下简称架空电力线路）的设计。 1.0.3架空电力线路设计，必须认真贯彻国家的技术经济政策，符合发展规划，积极慎重地采用新技术、新设备、新工艺和新结构。 1.0.4架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。 1.0.5架空电力线路设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
2路径 2.0.1架空电力线路路径的选择，应认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排，进行多方案的比较，做到经济合理、安全适用。 2.0.2市区架空电力线路的路径，应与城市总体规划相结合。线路路径走廊位置，应与各种管线和其他市政设施统一安排。 2.0.3架空电力线路路径的选择，应符合下列要求： 1、应减少与其他设施交叉；当与其他架空线路交叉时，其交叉点不应选在被跨越线路的杆塔顶上。 2、架空电力线路越架空弱电线路的交叉角，应符合表2.0.3的要求。 表2.0.3架空电力线路与架空弱电线路的交叉角 注:架空弱电线路等级划分应符合本规范附录A的规定。 3、3kV及以上架空电力线路，不应跨越储存易燃、易爆物的仓库区域。架空电力线路与火灾危险性的生产厂房和库房、易燃易爆材料堆场以及可燃或易燃、易爆液（气）体储罐的防火间距，应符合现行国家标准《建筑设计防火规范》（GBJ16-87）的规定。 4、应避开洼地、冲刷地带、不良地质地区、原始森林区以及影响线路安全运行的其他地区。 5、不宜跨越房屋。 2.0.4架空电力线路通过林区，应砍伐出通道。10kV及以下架空电力线路的通道宽度，不应小于线路两侧向外各延伸5m。35kV和66kV线路的通道宽度，不应小于线路两侧向外各延伸林区主要树种的生长高度。通道附近超过主要树种自然生长高度的个别树木，应砍伐。树木自然生长高度不超过2m或导线与树木（考虑自然处长高度）之间的垂直距离应符合本规范表的规定，在不影响线路施工运行情况下，可不砍伐通道。 2.0.5架空电力线路通过果林、经济作物林以及城市绿化灌木林时，不宜砍伐通道。 2.0.6耐张段的长度宜符合下列规定： 1、35kV和66kV线路耐张段的长度，不宜大于5km； 2、10kV及以下线路耐张段的长度，不宜大于2km。
. .. . 《110～750kV架空输电线路设计规》新旧规程对比 华东电力
. .. .
. .. . 《110～750kV架空输电线路设计规》新旧规程对比 注：现正在修订的规与老规程有主要有以下不同，由于还未报送，仅供参考。 1 总则 1.0.4 对重要线路和特殊区段线路应采取适当加强措施，提高线路安全水平。 条文说明： 根据2008年初我国南方地区发生的严重冰灾，为确保供电设施的安全可靠，对重要的输电线路：如重要的500kV和750kV输电线路重要性系数取1.1，使其安全等级在原标准上提高一级；对易覆冰地区的特别重要输电线路宜提高覆冰设防标准，必要时按照稀有覆冰条件进行机械强度验算。 对特殊区段：如大跨越线路、跨越主干铁路、高速公路等重要设施的跨越应采用独立耐段，杆塔结构重要性系数取1.1。 对于运行抢修特别困难的局部区段线路，采取适当加强措施，提高安全设防水平。 对覆冰地区的重要线路考虑安装线路覆冰在线监测装置，并采取防冰、减冰、融冰措施。 重要性线路是指：核心骨干网架、特别重要用户供电线路等线路。 3 路径 3.0.3 路径选择宜避开不良地质地带和采动影响区，当无法避让时，应采取必要的措施；宜避开重冰区、易舞动区及影响安全运行的其他地区；宜避开原始森林、自然保护区和风景名胜区。
. .. . 条文说明： 根据多年的线路运行经验的总结选择线路路径应尽量避开不良地质地带、矿场采空区等可能引起杆塔倾斜、沉陷的地段；当无法避让时，应开展塔位稳定性评估，并采取必要的措施。根据运行经验增加了路径选择尽量避开导线易舞动区等容。东北的、、一带，的、荆州、一带是全国围输电线路发生舞动较多地区，导线舞动对线路安全运行所造成的危害十分重大，诸如线路频繁跳闸与停电、导线的磨损、烧伤与断线，金具及有关部件的损坏等等，造成重大的经济损失与社会影响，因此对舞动多发区应尽量避让。 3.0.7 轻、中、重冰区的耐段长度分别不宜大于10km、5km、3km，且单分裂导线线路不宜大于5km。当耐段长度较长时应考虑防串倒措施。在高差或档距相差悬殊的山区或重冰区等运行条件较差的地段，耐段长度应适当缩短。 条文说明： 耐段长度由线路的设计、运行、施工条件和施工方法确定，并吸取2008年初雪灾运行经验，单导线线路不宜大于5km，轻、中、重冰区的耐段长度分别不宜大于10km、5km、3km，当耐段长度较长时应考虑防串倒措施，设计中应采取措施防止串倒，例如轻冰区每隔7～8基(中冰区每隔4～5基、重冰区每隔3～4基)安排一基纵向强度较大的加强型直线塔，防串倒的加强型直线塔其设计条件除按常规直线塔工况计算外，还应按所有导地线同侧有断线力(或不平衡力)计算。 3.0.8 选择路径和定位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施，提高安全度。

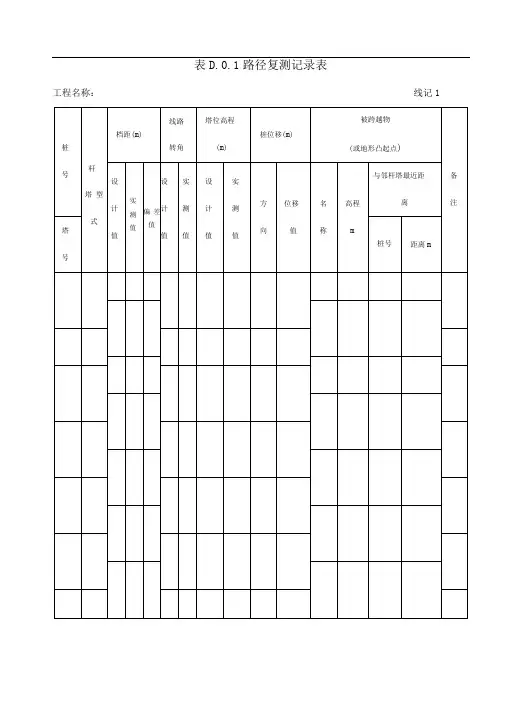

表D.0.1 路径复测记录表 工程名称：线记1 桩号杆 塔 型 式 档距(m) 线路 转角 塔位高程 (m) 桩位移(m) 被跨越物 (或地形凸起点) 备 注设 计 值 实 测 值 偏 差 值 设 计 值 实 测 值 设 计 值 实 测 值 方 向 位移 值 名 称 高程 m 与邻杆塔最近距 离 塔 号 桩号距离m 备注1.请注明直线转角 2.仪器名称：仪器编号：检验证书号： 现场技术负责人 专职 质检员 施工 负责人 监理 工程师
