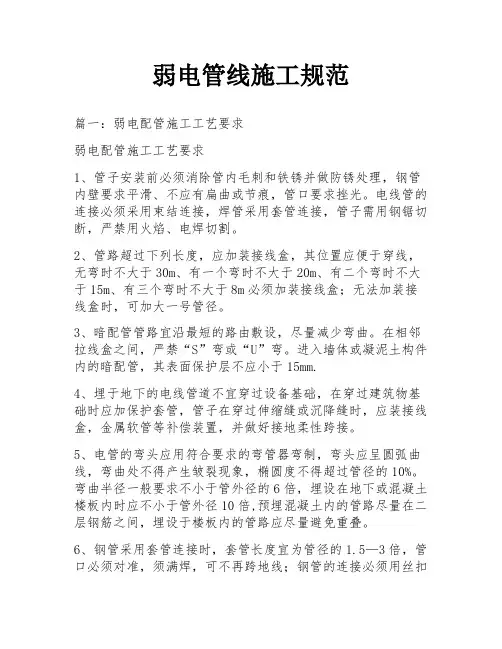

弱电管井施工规范

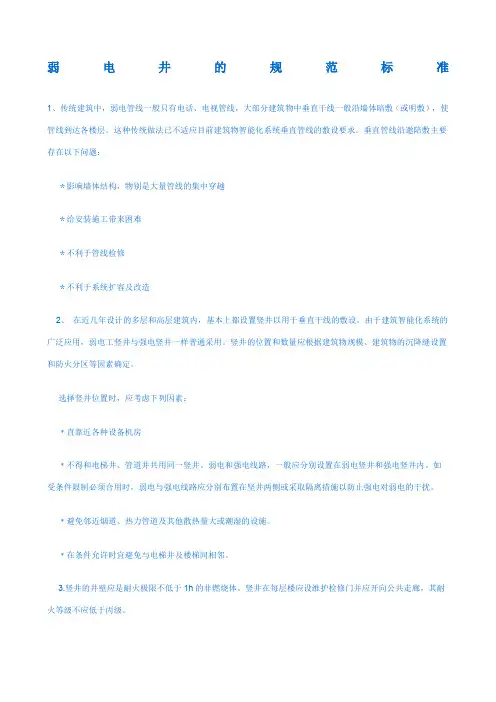

篇一：2014弱电井一般规范
目前,随着教育的不断发展,有许多高校和中学都在建设新的校区。新建校园是否具有先进的、完整的弱电系统是衡量学校建设水平的一个主要标志。为了满足目前和今后的需要,绝大多数学校在建设时都将校园的弱电系统放在一个很主要的位置。计算机校园网、公共广播、安防与监控、有线电视、多媒体教学、“一卡通”等弱电子系统一应俱全。所有的子系统的布线都将涉及到校园内室外管道,所以室外管道的设计好坏,将直接影响到系统的投资和系统的性能。弱电室外管道的设计仍然遵循通信管道的设计方法和设计规范,但由于使用的场合和敷设线缆的种类不同,设计方面也有很大的区别,应分别对待。下面从几个方面进行阐述。 1 管道的路由选择室外管道的路由和整个弱电系统的布置有关,凡是综合布线需要敷设的地方都需要室外管道。新建的校园不可能再采用架空布线的方式。室外管道从中心(网络中心、监控中心、电视演播中心等)开始延伸到校园的各个角落,以满足校园计算机网、监控、广播等系统敷设线缆的需要。管道的路由一般选择在校园的主要道路上。但由于校园的主干
道上的地下管线很多,诸如下水管、供水管、煤气管等等,同时道路相对较窄,因此将弱电管道的路由选择在靠近建筑物的绿化带不失为一个好方法。这样做,一方面降低了与其他管线交叉与间隔等问题,施工难度小,今后受其他管线开挖维修的影响小,系统的安全性得到保证；另一方面,可以减小管道的埋深,降低管道的施工要求,例如管道基础可以不需要采用钢筋混凝土或混凝土基础,管道不需要进行水泥
包封等等,节省了工程的投资。当弱电管道必须和其他管线进行交叉时,尽量选择较少的交越点,即将分支管道集中起来,在一、二处进行交越,交越后,分支管道再向各个方向分散,尽量避免多处交叉的现象出现。在交叉的处理过程中,要考虑弱电管道和其他管道的各自埋深,以及相互之间的间隔距离,要求能够满足相关的标准。 2 管道容量、管道材料和孔径的选择2．1 管道的容量大多数的学校都选择将各个中心设置在一个建筑单体内,如计算机网络中心、监控中心、电视演播中心、广播中心等等,这样便于弱电系统的维护和管理。出人中心的管道的容量要根据目前所需要敷设线缆的种类、数量来确定,管孔的含线率为50％左右,并且要考虑留有40％左右的富裕量,以满足今后20-30年的需求。在考虑管道容量时,要结合目前弱电各个系统的组成来决定所需敷设线缆的数量和走向。不同系统的线缆如光缆、通信电缆、广播、有线电视电缆、监控用视频应分别敷设在不同的管孔内。2．2
管道材料管道的材料一般采用UPVC管,只有在一些车辆进出口和管道埋深达不到规定的场所考虑采用钢管。目前,不再采用混凝土的水泥管作为地下通信管道的用材。2．3 孔径的选择在校园的主干路由和分支路由上,应采用统一规格的管材,一般为ψ0UPVC。对于各个弱电系统从管道分支出去的地下管线,由于穿放的线缆种类单一、数量少,可以用ψ40的钢管,例如室外广播点、室外监控点等。由于布点分散,当从主干管道分支至这些布点处时,地下管线可以采用ψ40的钢管,并且可以缩小这些管线的埋
深。 3 人孔与手孔的选择校园管道与电信管道的区别之一就是在人孔(手孔)内,没有或很少有线缆的接头,而且接头的尺寸较校由于范围不大,从系统的安全性和稳定性来考虑,除了电话通信电缆分支和总线结构的系统需要在室外进行接续外(如室外属于同一广播分区的广播点),各个弱电子系统中的室外线缆尽量不要有接头。在实际的工程设计中,若无法避免接续,一般可以考虑尽量将接头设置在临近的建筑物的弱电间或桥架内。虽然这样要增加线缆的长度,但从接头的防潮角度
来说,是非常有利的。因次,在选择人孔和手孔大小和种类时,一般20孔以上的管道,其人孔选用小号人孔；对于18-12孔管道的人孔,选用标准手孔120mmxl70mmxl30mm；对于12孔以内的管道,其手孔选用90xmml20xmmll0mm规格的
手孔。手孔或人孔的井盖仍然采用标准的人孔铁盖和口圈。对于为了满足各个弱电子系统而敷设的分支管道,如前面所述的广播、监控、安防的红外对射,由于管道的孔径较小,埋深较浅,手孔采用非标准的30mmx30mmx30mm的小手孔,就可以满足实际工程的需要。 4 管道的基储坡度和防水处理4．1 管道的基础管道基础的好坏直接影响到整个管道的质量,尤其是管道建设在车行道下,如出现下沉而使管孔错位甚至管道断裂等现象大部分都是由于管道基础出现下沉而引起的。因此,在校园管道设计中,对管道基础的设计要充分重视。对于土质较硬且埋深较深的管道,若管道敷设在人行道下且管孔数量不大于12孔,可以采用细土夯实或灰土做基础,以节
省工程造价。对于土质较软,地下水位较高的地区,应采用混凝土基矗只有在沉陷性较大的土壤中建筑管道或有较大的跨越宽带的情况下采用钢筋混凝土基矗 4.2管道的坡度为了让管道内的水能够流到人孔(手孔)内,避免由于管孔内有积水而使线缆始终浸泡在水中,管道必须要有一定的坡度。管道的坡度值要取得适中,并要结合道路路面的坡度走向,坡度取得太大,则会增加管道的埋深,增加工程的投资,同时会造成人孔(手孔)的深度加大；坡度取得过小,则起不到作用。适合的坡度在0．2％-0．4％。管道的坡度有“一字形”和“人字形”两种,可以根据具体情况选定。当地面的坡度大于
0．3％时,管道的坡度取地面的坡度；若地面道路的坡度小于0．3％时,管道坡度取0．3％,个别较长的段长,坡度取0．25％,管道的坡度为“一字坡”,坡度的取向同道路的坡度走向。当管道的段长较长时,可以选择采用“人字坡”,这样可以减少工程量,节省投资。4．3 管道的防水在校园网的管道设计中,管道的防水应引起足够的重视,由于校园内其他的管线较多,且相互之间靠得很近,因此,必须要考虑管道的防水。对于较大容量的管道(例如8孔及以上),可以采用全程水泥包封的方式,人孔(手孔)内墙面涂抹5层防水砂浆进行防水。
篇二：弱电室外管道井施工方案
弱电管道工程
项目施工方案与施工组织
（一）施工方案设计的依据
《ISO/IEC 11801》商业建筑物综合布线系统国际标准《EIA/TIA 568A》商业建筑物综合布线系统美国标准《EIA/TIA 569》通信布线管线和空间设计施工标准
《建筑与建筑群综合布线工程设计规范》
《建筑与建筑群综合布线工程施工及验收规范》
ISO/IEC 11801和EIA/TIA-568A是开放式布线系统设计依据的两个重要标准。它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了明确规定。EIA/TIA569是为了配合以上标准对开放式布线系统施工制定的标准。
《建筑与建筑群综合布线工程设计规范》、《建筑与建筑群综合布线工程施工及验收规范》是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。
（二）施工设计要求
1、工艺流程
（1）选择导线—穿带线—扫管—放线及断线—导线与带线的绑扎—带护口—导线连接—导线焊接—导线包扎—线路检查。
（2）线选择要求
穿线时同一交流回路的导线必须穿于同一管内，穿入管内的绝缘导线不准接头和局部绝缘破损及死弯导线外径总截面不应超过管内面积的40%。
（3）能增加电阻值，受力导线不能降低原机械强度。不能将低原绝缘强度。
（4）线路检查和绝缘遥测
线路检查
接、焊、包全部完成后进行自互检，并符合国家验收规范及设计要求。检查无误后再进行绝缘遥测。
2、槽内配线
在同一线槽内的导线截面积总和不应该超过内部截面积的40%。线槽向下配线时，应将分支导线分别用尼龙绑扎，并固定在线槽底板上，以防导线下坠。
放线前应先检查管与线槽连接处的护口是否齐全，导线和保护地线的选择是否符合设计图的要求，从始端到终端边放边整理，不应出现挤压背扣扭结和损伤等现象。每个分支应绑扎成束，绑扎时不应使用金属导线进行绑扎。
在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：
1、施工设计：对建筑物结构做出详细勘测之后，同用户一起规划出管线施工图。施工设计的合理性对工程质量是至关重要的。
2、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。
3、施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理。施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。
4、质量控制：由用户和我方的项目经理组成质量监督小组，并编制质量控制日志。
（四）施工过程要求
施工过程由三个方面完成：管道安装，拉线安装和配件端
接。
1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成，工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准。布线桥架的焊接，线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。
2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。在开放式布线系统中，采用的传输介质一般有两种类型，一类为双绞线，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。
在施工中经常可以看到下列情况：
（1）双绞线外包覆皮起皱或撕裂，这是由于拉力过大和线槽的转角，过渡联接不符合要求造成的。
（2）双绞线外包覆皮光滑，看不出问题，但用仪表测量时发现传输性能达不到要求，这是由于拉线时拉力过大，使双绞线的长度拉长，绞合拉直造成的。这种情况用于语音和10Mbps以下的数据传输时，
影响也许不太大，但用于高速数据传输时则会产生严重的问题。
（3）光纤没有光信号通过，这是由于拉线时操作不当，线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的
弯折之处。
为了避免施工中出现上述问题，在ISO/IEC11801标准EIA/TIA569标准中规定：
双绞线（尤其是超五类双绞线）拉线时的拉力不能超过13磅（约20公斤）。光纤的拉力不能超过5磅（约8公斤）。为了保证施工的质量，规定：
（1）拉线时每段线的长度不超过20米，超过部分必须有人接送；
（2）在线路转弯处必须有人接送；
3、配件端接：
配件端接的工艺水平将直接影响布线系统的性能。公司对其严格把关，所有的端接操作都将由专业工程师完成。（五）施工工艺技术要求
1、严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。
2、予留位置准确、无遗漏。
3、管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。
4、设备安装牢固、美观、预装设备、竖成列，墙装设备端正一致，资料整理正规完整无遗漏，各种现场变更手续齐全
有效。
电缆（线）的敷设
在布线系统中，大多信号都是电流信号或数字信号，故对电缆（线）的敷设工作应注意以下几点：
1、电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项。
2、敷设电缆前要准备标志牌，标明电缆的编号、型号、规格、图位号、起始地点。
3、在敷设电缆之前，先检查所有槽、管是否已经完成并符合要求，路由与拟安装信息口的位置是否与设计相符，确定有无遗漏。
4、检查管是否畅通，管内带丝是否到位，若没有应先处理好。
5、放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉风保证穿线质量。所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆。
6、核对电缆的规格和型号。
7、在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤以便保护线对绞距。
8、布放线缆时，线缆不能放成死角或打结，以保证线缆的
性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。
9、做好放线保护，不能伤保护套和踩踏线缆。
10、对于有安装天花的区域，所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露。
篇三：弱电井施工方案
三、施工技术要点
1、沟槽开挖
1）沟槽平面放样要根据中心控制桩、沟槽底宽度、开挖深度和放坡系数放双线控制。
2）开槽埋管施工过程中，除了处理好施工沿线排水外，还要做好沟槽内明排水工作，槽内两侧开挖排水沟和集水坑，在挖底层土、铺管道基础、排管直至回填施工全过程中，沟槽内不积水，确保施工干槽作业。
3）沟槽开挖，以机械为主，人工配合，需要注意以下事项：a．机械挖土要严格控制标高，防止超挖或扰动沟槽底面，挖至槽底标高以上20cm，再用人工挖除，修整槽底，经监理工程师验收后，立即进行基础施工。
b．机械开挖时，派专人指挥，维护施工现场安全。2、管道敷设
1）管孔数量和管群排列
本工程通信管道采用9孔格栅管（PVC-U）SVSY32x9，
DN110电力塑料管（CPVC）。两种管材比例为2：4，布置方式为二排三列。过路支线间距200米设置，过路支线采用4根DN110电力塑料管（CPVC），布置方式为一排四列。管材选择：
九孔格栅管（PVC-U）SVSY32x9，内孔32mm，管外壁厚不小于 2.2mm，管内壁厚不小于 2.0mm，管材应满足YD/T841.6-2008中之规定。
电力塑料管（CPVC）DN110, 环刚度不小于8。2）管道敷设
本工程通信管道采用混凝土基础排管敷设。通信排管在人行道绿化带下直埋敷设。
通信排管在下列情况下采用砼包封：包封做法见05X101-2-28 （1）在非机动车道、行车道下敷设。(行车道下敷设时包封顶板配?12@150钢筋)。
（2）与其他管线交叉时其间隔小于GB50373-2006中表3.0.3中最小间距规定。
（3）人行道下敷设覆土小于0.8米时。
格栅管、电力塑料管采用套筒连接，每2米绑扎一次。电缆排管进出接线井接口处两端各加2m C20钢筋混凝土包封,如包封长度超过50米需在中间位置设置一处变形缝。
通信管道埋深不小于1m，管道进入人孔处的管道基础顶部距人孔基础顶部不应小于0.4米，管道顶部距人孔上覆底部
不小于0.3m。通信管道敷设应有一定的坡度，坡度在3‰~4‰之间，不小于2.5‰。
通信管道与其他地下管线相交时，最小净距应满足《通信管道与通道工程设计规范》GB50373-2006中标3.0.3之规定。3）人孔的选型及设置
本工程为人孔井选择小型人孔井，人孔设置原则如下：（1）以不大于150m为基础距离设置人孔；（2）管道分支点处设置人孔井；
（3）在交叉路口、转弯处设置四通人孔井；（4）通信井做法见《地下通信线缆敷设》05X101-2。DX-1、DX-3、DX-5、DX-7、DX-10、DX-13为小型直通井，内部尺寸：LxWxH: 1600mm x1200mm x1800mm作法参见05X101-37。
DX-2、DX-4、DX-6、DX-8、DX-9、DX-11、DX-12、DX-14、DX-15为小型四通井，内部尺寸：LxWxH: 2400mm x1200mm x1800mm作法参见05X101-40。
井室内应配有适当的支架或吊架，以及固定接头所需预埋件。电缆井内电缆支架作法参见《通信管道人孔和手孔图集》YO5178-2009-100。另外管与井的衔接处应考虑封堵，井室内应进行防水。防水作法参见05X101-36
电缆井积水罐做法参见YO5178-2009-102。4）注意事项：（1）通信过路管线预留至距建筑红线2米处，做好封堵标记。（2）通信管线延规划路口预留至施工分界处。（3）
路口高压管线预留参照管线综合图纸实施。
（4）位于道路范围内的管道沟槽，在路床范围内按道路要求，在路床下1米范围内回填9%灰土。
（5）路面范围内井盖采用防盗铸铁井盖，人行道、绿化带范围内采用钢纤维混凝土井盖。本工程通信管道采用9孔格栅管（PVC-U）SVSY32x9，DN110电力塑料管（CPVC）。两种管材比例为2：4，布置方式为二排三列。
通信管道采用混凝土基础排管敷设，通信排管在人行道绿化带下直埋敷设。格栅管、电力塑料管采用套筒连接，每2米绑扎一次，第一排管材敷设完后，覆盖2cm细砂或砼后再敷设第二排管。通信管道埋深不小于1m，管道进入人孔处的管道基础顶部距人孔基础顶部不应小于0.4米，管道顶部距人孔上覆底部不小于0.3m。通信管道敷设应有一定的坡度，坡度在3‰~4‰之间，不小于2.5‰。3、钢筋工程
1）进场钢筋符合设计和规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。
2）保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。
3）钢筋的安放要求确保位置正确并牢固地固定，保护钢筋
位置的支托为同等钢筋或相适应的其他钢制品。绑扎钢筋的金属丝为20~22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。
4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格按施工规范的相关规定进行钢筋的切割、冷弯。
5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。4、模板工程
1）模板采用轻型组合钢模板，采用厂家订购。在混凝土振捣时，模板缝必须达到不漏浆的要求，模板接缝处加设海绵条，海绵条与模板内表面平齐。紧固采用φ48钢管扣件，钢筋混凝土井壁采用对拉螺栓，钢管扣件支撑。
2）根据图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。模板的接缝设计要与结构物的外观相谐调，使竖向和平面的缝均保持平直。模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。
3）模板内表面涂刷脱模剂，以防止与混凝土的粘结和便于
拆模。在进行涂覆操作时，不得污染邻近的混凝土结构或钢筋结构。混凝土在浇筑前，清除模板成型面上的锯末、刨花、灰尘、其他杂务和滞水。
4）按图纸要求的位置和高程将预埋件或预留管固定在模板上。浇筑混凝土前，确定预埋件和预留孔洞的位置和数量与设计图一致，安装牢固。
5）模板拆除时的混凝土强度应符合设计规范的有关要求。已拆除模板和支架的结构，在混凝土强度达到设计混凝土强度等级后，方可承受全部使用荷载。5、人口井浇筑/砌筑人口井浇筑：
混凝土采用搅拌站集中拌和，混凝土运输车运输，吊车吊料斗入模，施工要求与注意事项如下：
1）浇筑前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。
2）浇注前，检查混凝土的均匀性和坍落度。
3）对浇注混凝土使用的脚手架，应便于人员与料具上下，且必须保证安全。
4）混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑上层混凝土，混凝土分层浇筑厚度不超过40cm。
5）浇筑混凝土时，采用插入式振捣棒捣固。振捣应符合下
列规定：
（1）使用插入式振动棒时，移动间距不应超过振捣棒作用半径的1.5倍；与侧模应保持5～10cm的距离；插入下层混凝土5～10cm；每一处振捣完毕后边振动边徐徐提出振动棒；避免振动棒碰撞模板、钢筋及其他预埋件。
（2）对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉、不再有气泡冒出、表面呈现平坦、泛浆。（3）混凝土的浇筑必须连续进行，如因故间断，间断时间应小于前层混凝土的初凝时间或能重塑的时间。允许间断时间应经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。（4）在混凝土浇筑过程中，应注意观测：
a、随时观察所设置的预埋螺栓、预留孔是否移动，若发现移位时应及时校正。
b、预留孔的成型设备及时抽拉松动。
c、在灌注过程中应注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷应立即校正并加固，处理后方可继续浇筑。（5）在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除。继续浇筑混凝土时，应查明原因，采取措施，减少泌水。
（6）混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，定浆后还应第二遍压光或拉毛。
（7）混凝土达到一定强度后，要及时洒水养护，天气干燥时还应覆盖养护。人口井砌筑：
首先清理基坑底土基避免超挖，如有超挖采用级配碎石回填，然后支模浇筑砼基础，养生7天后进行井室砌筑，砌筑时要求坐浆饱满，错缝砌筑，井室的外侧楔形砖缝要打砖填砌。不得有空隙，每砌50cm高要用垂线校准圆心，所用机砖要先用水浇透，内外砂浆抹面所用中砂要全部过筛，并严格按照施工配合比拌和。井筒砌筑要圆顺，井圈井盖安装牢固，施工中要重点做好管、井结合部位的防渗处理。6、人口井周的回填土。
1）现浇砼水泥砂浆的强度应达到设计规定的强度后方允许回填。严禁与浇注井体同步回填。
2）井周50cm宽范围内的回填材料，均应采用无砂大孔混合料或低标号混凝土,并振捣密实。3）压实机具：
（1）按规范配置的压路机具。
（2）特别要配置小型
机械如蛙式打夯机和立式冲击夯等。（3）在施工中，优先采用立式冲击夯。4）压实工艺：
（1）井室周围的回填，应与管道沟槽的回填同时进行，当井室周围的回填与管道沟槽的回填不便同时进行时，应留台阶形接茬。（2）当沟槽内每一层回填土压实成型后，用人工将井室周围50cm 范围内的松土挖去，换填预先拌制好
的无砂大孔混合料或低标号混凝土，并在保证在混合料强度达到要求时才能回料。
（3）井室周围回填压实时应沿井室中心对称进行，且不得漏夯。（4）在进入道路结构层施工时，除采用压路机碾压外，还应采用蛙式打夯机或立式冲击夯逐层对井周60公分范围内进行补夯，以清除碾压死角。
一体化污水处理设备安装施工规 建设规模：地下-0.5m至地上+1.5m 质量标准：国家施工质量验收规合格标准。 施工围：1.污水处理一体化设备安装 一、一体化污水处理设备安装 ⒈施工前的准备 熟悉设备安装施工图及施工验收规,确定设备位号、安装标高、 方位、以及安装技术要求。 ⒉设备开箱验收 (1)设备出库验收，分外观检查与开箱检查： ①裸装设备的外观检查，按照所需出库的设备明细表会同建设 单位查对设备编号、规格、数量、及设备外观无缺陷等，并 与建设单位办理出库手续和填写设备检查记录。 ②设备的开箱检查在工地进行。箱装设备出库后，根据设 备的安装图和设备明细表等，会同建设单位仔细清点和检查 设备零、部件的数量和质量，并认真填写“设备开箱检查记 录”。 (2)随机所带的产品说明书、出厂检查试验记录、装箱单等及产品 合格证，建设单位应及时提供给我公司（原件或复制），以作 为我公司安装的技术参考和交工资料。 (3)设备开箱应在有关人员参加下，对照装箱单及图纸，按下列要 求项目检查与清点，并填写《设备验收清点记录》: ①箱号、箱数及包装情况； ②设备名称、类别型号及规格； ③设备外形尺寸及管口方位； ④设备件及附件的规格尺寸及数量； ⑤表面损坏，变形及锈蚀状况； (4)易丢失、易损坏的零部件，在设备试运转前安装，且安装部位，
的孔洞应及时暂予以密封，不得进入灰尘和杂物。 (5)出库后对加工零件及附件等设备件上有防护物的，不准过早拆除， 如有损坏应及时修补防护，以免备件受损。 (6)随机带来的专用工具及供应的易损、易丢件，在出库时作好记录。 工程竣工后，我公司将专用工具及多余的零部件退还建设单位，并办理移交手续。 ⒊设备的起重和搬运 一体化设备现置临时货场，安装之前需用吊车配合平板汽车运输至机械楼边侧临时施工道路上，需用平板车一辆（12米）、吊车一辆（25吨）。 (1)检查所有起重搬运机具、钢丝绳和滑轮等，证明确实可靠后使用。 (2)操作起重机械，严格按照安全操作规程及有关施工安全规定。 (3)设备搬运、吊装准备工作 ①摸清设备装卸的场地、道路、设备的安装位置、方向及设 备搬运的先后次序。 ②找好设备吊装位置时，确定受力部位。 (4)吊装时，在吊装绳与设备加工面或棱角处垫以木板、胶皮等物。 (5)每根钢丝绳受力要均匀，并与垂线所成的夹角不得大于30 ⒋垫铁布置及抄平: 按设备安装标高配制各组垫铁,并用水准仪将各垫铁组顶面 抄到同一标高。垫铁与垫铁之间，垫铁与底座之间应紧密贴 合，接触面积不得少于接触面积的70%，不得有松动现象。 ⒌设备就位: 将设备吊装在其对应施工部位上方,调整好设备方位,并设备 底座中心线对正施工部位上的安装基准线,然后设备徐徐座
弱电施工验收标准 弱电施工往往涉及综合布线、门禁监控等方面内容，弱电工程过程中由于工程师的不注意或者线缆等的损坏，可能出现这样那样的问题。因此弱电施工验收是很有必要的。弱电施工验收标准是弱电工程质量好坏的关卡。 弱电施工验收综述 弱电验收分为隐藏工程、分项工程和竣工工程三步： 1、隐藏施工验收 弱电施工中的线管预埋、直埋电缆、接地极等都属于隐藏工程，这些工程在下道工序施工前，应由建设单位代表(或监理人员)进行隐藏工程检查验收，并认真输好隐藏工程验收手续，纳入技术档案。 2、分项工程验收 某阶段工程结束，或某一分项工程完工后，由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收。 3、竣工验收 弱电工程竣工验收是对整个工程建设项目的综合性检查验收。在工程正式验收前，由施工单位进行预验收，检查有关的技术资料、工程质量，发现问题及时解决好。再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收。 弱电施工验收步骤： 1、施工图的验收：图纸必须经过ISO小组、总工、总监组织各专业工程师、供应部、项目经理、施工员进行审查。经评定质量合格，填写图纸质量评审表，确认合格方可交出施工图。经多方会审通过方可用于施工。 2、进场材料单证齐备，经质检员认可并向监理填写材料报验单，获得批准方可使用。
3、分项工程：经自检合格、总监复查认可向监察院填写分项工程报检表获准，方可进行下一道工序。 4、隐藏工程：经多方检验合格，向监理填写隐藏工程报验表，合格后才可隐藏。 5、线缆敷设经各种测试合格、标色齐全，方可接入设备。 6、设备到货外观完好无损，三方会检证实配件齐全、主机统统、证书齐备，填写开箱报验表获批，并条件成熟方可安装。 7、设备安装验收按现行国家标准《电气装置工程施工及验收规范》的规定执行，并符合设计分外要求。所有线、管、槽的安装应牢靠、整齐、无破裂。 8、其他系统按照各自的标准执行。 9、系统运行验收当设备安装完毕并调试运行无误后，由乙方派支持人员进行系统联调，并向甲方提交调试报告。乙方认为所承担的工程项目全部完成后，书面通知甲方进行系统运行验收。 10、系统自检100%合格，持续试运行正常，可方作竣工验收报告。填写《智能弱电工程竣工验收证明书》。在自检合格后，我公司在竣工验收前10天，向建设单位、监理单位申报。工程竣工验收由建设单位组织进行。建设单位、监理单位(也可会同专家组)验收完毕并确认工程符合竣工标准和合同条款规定要求以后，签以“竣工验收证明书”。 11、验收合格后，建设单位操作人员经我单位上岗培训合格，方可移交建设单位使用，并发出移交通知书。 12、最后将工程资料、文件、图表等整理成册移交建设单位存档。 13、工程移交：办理“建筑安装工程施工资料移交书”，并由双方负责人签章，并附“技术资料移交明细表”。内容包括：中标通知书、竣工工程一览表、工程竣工图、施工图会审记录、工程设计变更记录、施工变更洽商记录、工程开工报告、蔽工程验收记录、系统调试记录、分项工程质量检验评定、分部工程质量检验评定、单位工程设备安装质量检验评定、系统运行记录、工程质量
管道安装工程技术要求及工程规范一、煤气管道安装技术要求 1）大于等于DN300的煤气管道采用成品螺旋焊管，材质Q235-B，小于DN300的煤气管道采用无缝钢管，材质20#, 所用管材、阀门、法兰、垫片、紧固件和其它管道配件等须有质保书,且质量不低于国家现行标准。在安装前必须进行复核和外观检查，不合格者严禁使用。阀门安装前还需用压缩空气以公称压力进行严密性试验,以阀瓣密封面不漏为合格。不合格者不得使用。 2）所有管道均应除锈和进行表面处理，做到内外表面无任何杂物，保持光滑清洁，以达到Sa2 级为合格。管径大于等于DN500需做内防腐. 3）管道的连接除与设备及管道附件等采用法兰或丝扣连接外，其余均采用对焊连接，管道及管道附件的工厂焊缝：管道直径小于等于800mm为单面焊接，大于等于900mm须双面焊接,管道的焊缝距支座边缘的距离应不小于300mm，水平焊缝应位于支座的上方。煤气管道碳素钢之间的焊接宜采用E4303焊条. 4）管壁厚度4-7mm的应开"V"型坡口,采用对接连续焊,焊缝高度应不小于焊件最小厚度. 5）煤气管道焊接抽检拍片比例:固定焊口为10%,转动焊口为5%,焊缝质量等级不低于Ⅲ级。 6）煤气管道管托见土建施工图,所有管托弧板与煤气管道管壁间全部采用连续角焊缝，以防间隙存水。
7）煤气管道固定支架处需做静电接地，接地电阻应小于10欧姆，详见电气专业图纸。煤气柜防雷接地详见华北院图纸。 8）管道安装完毕后应进行严密性试验,加压机前煤气管道严密性试验压力为20kPa, 加压机后煤气管道严密性试验压力为40kPa。试验介质为氮气或压缩空气,试验时间为2小时，每小时平均泄漏率应小于1%。试压时施工单位应采取安全措施 9）波纹管补偿器和阀门需有出厂合格证并且应按生产厂家提供的安装使用说明书进行安装。 10）严禁借用波纹补偿器弥补管道制作和安装误差，波纹补偿器安装过程中需注意补偿器煤气流向。气密性试验合格后，才允许松开补偿器拉杆。且在试验前用型钢临时固定。 11）在施工过程中应及时清除管道内杂物，严禁任何杂物留在管道内部。各种管道在严密性试验合格后，必须用干燥空气或氮气以不小于20米/秒的速度进行吹扫，直到出口处无任何杂物为合格。12)煤气管道严密性试验合格后，按《钢结构、管道涂装技术规程》YB T9256-1996的有关要求对管道及支架进行涂漆，涂层具体要求如下：底漆C53-31（红丹醇酸防锈漆）1道,漆膜厚25um;中间漆C53-34（云铁醇酸防锈漆）2道,漆膜厚55um。面漆C404-43各色醇酸瓷漆2道,漆膜厚40um。煤气管漆膜总厚度120um. 煤气管道内表面涂环氧煤沥青2道，漆膜厚度60um. 13）室外煤气给水、排水管道需做保温，保温层材料使用岩棉管壳，保温厚度50mm，保护层选用0.5mm厚镀锌铁皮。
项目管理表单汇集
项目工程施工有关资料目录 （一）前期准备阶段 (3) 1.现场勘测表 (3) 2.项目管理组织机构 (4) 3.工程施工进度计划表 (5) 设备材料供货时间表 (6) 4. (8) 设备材料进场检验单 (8) 5.工程施工预算表 (9) 6.工具借用清单 (10) 7.技术交底纪要 (11) 8.图纸会审记录 (12) （二）施工过程阶段 (14) 工程开工报告 (14) 9.施工日志 (15) 10.每周工作报告 (16) 设计变更表 (17) 11.工程洽商会议记录 (18) 12.工程实施实际进度表 (20) 13.设备安装记录 (21) 14.管道、线缆安装记录 (22) 15.隐蔽工程验收记录 (23) 16.中间交工验收证书 (24) （三）施工收尾阶段 (25) 17.工程竣工报告 (26) 工程延期说明 (27) 18.系统调试合格证书 (28) 19.系统调试及试运转记录 (29) 20.设备材料验收交接单 (30) 21.报验申请表 (31) 22.移交资料清单 (32) 23.验收报告 (33) 24.项目工程决算 (34) 25.工程总结报告 (35)
（一）前期准备阶段 1.现场勘测表
备注： 1、本记录适用于工程部对现场情况的了解和熟悉，同时是项目问题分析的依据之一； 2、相关选项可根据实际情况进行调整； 3、本记录合同签订前由业务员（或项目经理）填写，合同签订后由施工现场责任人填写，分发 给项目管理部存档。 2.项目管理组织机构
职能部门经理审报：总经理审批：接收人： 备注： 1、本记录适用于工程部实施项目全过程，由公司授权代表下达； 2、本记录由公司人力资源部分配，职能经理（部门负责人）填写，总经理批示，项目经理、业 务负责人及现场施工负责人接收并保存。 3.工程施工进度计划表
GB 50231-2009《机械设备安装工程施工及验收通用规范》 试题及答案 一、单选题 1、管子对接焊口应使内壁齐平；钢管内壁错边量不应超过壁厚的（）。 A、5%； B、10%； C、15%； D、20%； 答案：B（6.2.1） 2、管道敷设时，管子外壁与相邻管道的管件边缘距离不应小于（） A、10mm； B、20mm； C、30mm； D、40mm； 答案：A（6.3.1） 3、管道的涂漆，描述不正确的是（） A、管道涂防锈漆前，应除净管道外壁的铁锈、焊渣、油垢及水分等； B、涂漆工作对于环境温度无特殊要求，涂漆后宜自然干燥；未干燥前应采取防冻、防雨、防污、防尘措施； C、管道的涂漆颜色和涂层厚度应符合设计规定；涂层应均匀、完整，无损坏和漏涂； D、5 涂层应附着牢固、并应无剥落、皱纹、气泡、针孔等缺陷。 答案：B（6.5.3） 4、下列关于垫铁的描述，不正确的是（） A、斜垫铁的材料可采用普通碳素钢。 B、平垫铁的材料可采用普通碳素钢或铸铁。 C、斜垫铁的斜度宜为l/l0～1/20；振动或精密设备的垫铁斜度可为1/40。 D、斜垫铁可单独使用，当使用成对的斜垫铁时应采用同一斜度。 答案：D（附录A） 5、垫铁组的使用，描述不正确的是（） A、承受重负荷或有连续振动的设备，宜使用平垫铁； B、每一垫铁组的块数不宜超过5块； C、所有垫铁相互间应用定位焊焊牢； D、垫铁的厚度不宜小于2mm; 答案：C（4.2.3） 6、螺栓或螺钉联接紧固时，描述不正确的是（） A、螺拴紧固时，宜采用呆扳手，不得使用打击法和超过螺栓的许用应力； B、多只螺栓或螺钉联接同一装配件紧固时，各螺栓或螺钉的拧紧顺序无特 殊要求。当有定位销时应从靠近该销的螺栓或螺钉开始拧紧； C、螺栓头、螺母与被连接件的接触应紧密；对接触面积和接触间隙有特殊 要求时，尚应按规定的要求进行检验；
弱电工程施工标准 （一）、施工流程 施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况，制定本流程。 一．施工准备 1．学习掌握相关的规范和标准 严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。本项目应遵守的规定主要有： 《有线电视系统工程技术规范》（GBJ50200-94） 《通信光缆的一般要求》（GB/T7427-87） 《民用闭路监视电视系统工程技术规范》（GB50116-92） 《建筑及建筑群综合布线系统工程设计规范》（CECS72-95） 《商用建筑线缆标准》（EAI/TIA-568A） 2．熟悉和审查图纸 熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。 3．施工工期的时间表 详见施工进度计划表 4．技术交底 明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制等。 5.施工预算 建筑安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。 《安全防范工程费用概算编制办法》（GA/T70-94）由国家公安部发布作为公共安全行业标准在全国推行，参照执行。 6．施工组织设计
二．施工阶段 配合土建工程及其他工程，注意和遵循其施工规律。 1.预留孔洞和预埋管线与土建工程的配合 在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。 2.线槽架的施工与土建工程的配合 线槽架的安装施工，在土建工程基本结束以后，与其他管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。 3.管线施工与装饰工程的配合 配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。 4.各控制室布置与装饰工程的配合
PP-R管道施工工法 作者Admin 浏览 2 发布时间11/05/27 PP-R管道施工工法 一、施工准备 1. 施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。安装人员须熟悉-PP-R管的一般性能，掌握必须的操作要点。 2. 在各项预制加工项目开始前，根据设计施工图编制材料计划，，将需要的材料、设备等按规格、型号准备好，运至现场。 3. 材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保 书，规格、型号等，合格后放能入库，并分别作好标识。 1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基 本一致。 2）管材的端面应垂直于管材的轴线。管件应完整、无缺损、无变形。 3）管件和管材不应长期置于阳光下照射，为避免管子在储运时弯曲，堆放应平整。搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。 4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使 其温度接近施工现场环境温度。 二、管道安安装工艺及要求 （一）一般规定 1、管道在安装施工前，应具下列条件： a施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求； b施工方案、施工技术、材料机具供应等能保证正常施工； c施了人员应经过建筑给水聚丙烯管道安装的技术培训。 2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。 3、不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。 4、管道系统安装过程中的开口处应及时封堵。 5、施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。 （二）管道敷设安装要点 1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De十20mm，宽度为干De＋40～60mm。凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7．5级水泥砂浆填补密实。 2、管道暗敷在地坪面层内，应按设计图纸位置进行。如现场施了有更改，应有图示记录。 3、管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。给水聚丙烯管与其它金属管道平行敷设时应有一定的保护距离，净距离下宜小于100mm，且聚丙烯管宜它在金属管道的内侧。 4、室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或顶理套管。 5、管道穿越楼板时，应设置钢套管，套管高出地面50mm，并有防水措施。管道穿越屋面时，应采取严格的防水措施。穿越前端应设固定支架。 6、热水管道穿墙壁时，应配合土建设置钢套管，冷水管穿墙时，可预留洞，洞口尺寸较外径大50mm。 7、直埋在地坪面层以及墙体内的管道，应在封蔽前做好试压和隐蔽工程的验收记录了作。 8、建筑物理地引入管和室内埋地管敷设要求如下：
中华人民共和国国家标准 机械设备安装工程施工及验收通用规范 ＧＢ５０２３１－９８ 中华人民共和国国家标准 机械设备安装工程施工 及验收通用规范 ＧＢ５０２３１—９８ 主编部门：原中华人民共和国机械工业部 批准部门：中华人民共和国建设部 施行日期：１９９８年１２月１日 关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知 建标［１９９８］９号 根据国家计委计综［１９８６］２６３０号文和计综［１９８７］２３９０号 文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准，已经有关部门会审。 现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。原国家标准《机械设备安装工程施工及验收规范》ＴＪ２３１及《制冷设备安装工程施工及验收规范》ＧＢＪ６６／８４同时废止。 《机械设备安装工程施工及验收通用规范》ＧＢ５０２３１／９８《连续输送设备安装工程施工及验收规范》ＧＢ５０２７０／９８《金属切削机床安装工程施工及验收规范》ＧＢ５０２７１／９８《锻压设备安装工程施工及验收规范》ＧＢ５０２７２／９８《工业锅炉安装工程施工及验收规范》ＧＢ５０２７３／９８《制冷设备、空气分离设备安装工程施工及验收规范》ＧＢ５０２７４／９８《压缩机、风机、泵安装工程施工及验收规范》ＧＢ５０２７５／９８《破碎、粉磨设备安装工程施工及验收规范》ＧＢ５０２７６／９８ 《铸造设备安装工程施工及验收规范》ＧＢ５０２７７／９８《起重设备安装工程施工及验收规范》ＧＢ５０２７８／９８上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 一九九八年八月二十七日修订说明 本规范是根据国家计委计综［１９８６］４５０号文的要求，由原机械工业部负责主编。具体由机械工业部安装工程标准定额站组织，会同冶金部第一冶金建设总公司、化工部施工技术研究所、全国安装协会技术标准中心和重庆建筑大学等单位共同修订而成。 在修订过程中，修订组认真总结了原《机械设备安装工程施工及验收规范》第一册“通用规定”贯彻执行以来的经验，充分调查了解了我国机械设备安装行业的新材料、新技术和新工艺，严格按照建设部修订标准规范的程序、步骤和要求的规定，最后由我部会同有关部门审查定稿。 本规范共分为８章、１８节和２０个附录。修订的主要内容有： １．将原设备安装工程“通用规定”，修改为全国各类机械设备安装工程都适用的通用规范，扩大了规范的覆盖面。 ２．增加了新技术、新工艺等新的内容，如胀锚地脚螺栓、环氧砂浆锚固地脚螺栓、减振垫、无垫铁安装、座浆法、液压、气动润滑管道，联轴器装配扩大至１１个品种和类型，清洗、除锈和脱脂的技术要求、方法和质量检验更加明确。 ３．原规范是７０年代制订，其参数和技术要求科学性、实用性较差。随着我国产品和施工
压力管道全书管道施工及验收规范 8管道施工及验收规范 8.1综合性施工及验收规范 8.2 管道分类（级） 8.2.1 SH3501－2002管道分级 8.2.2 HG20225－95管道分级 8.2.3 GB50235-97 8.3焊接接头射线检测要求 8.3.1 SH3501－2002焊接接头射线检测要求 8.3.2 HG20225－1995焊接接头射线检测要求 8.3.3 GB50235－97焊接接头射线检测要求 8.3.4 SH3501、HG 20225、GB50235的比较 8.4 管道的压力及密封试验 8.4.1管道液体试验压力和气体试验压力 8.4.2密封试验 8.5 施工验收规范的适用范围 8施工及验收规范 8.1综合性施工及验收规范 GB50235－97 工业金属管道工程施工及验收规范 GB50236－98 现场设备、工业管道焊接工程施工及验收规范 SH3501－2002 石油化工有毒、可燃介质管道工程施工及验收规范 HG 20225－95 化工金属管道工程施工及验收规范 FJJ211－86 夹套管施工及验收规范 GB50184-93 工业金属管道工程质量检验评定标准 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GBJ126－89 工业设备及管道绝热工程施工及验收规范 SY/T0420－97 埋地钢制管道石油沥青防腐层技术标准 HGJ229－91 工业设备、管道防腐蚀工程施工及验收规范 SH3022－1999 石油化工设备和管道涂料防腐蚀技术规范 SH3010－2000 石油化工设备和管道隔热技术规范 CCJ28－89 城市供热网工程施工及验收规范 CJJ/T81-98 城镇直埋供热管道工程技术规程 CJJ33－89 城镇燃气输配工程施工及验收规范 8.2 管道分类（级） 在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。 8.2.1 SH3501－2002管道分级 SH3501将管道分为SHA、SHB、SHC、SHD四个等级。 表8-1 SH3501－2002管道分级 管道级别适用范围
水电施工规范大全 装修中水电是非常重要的一部分，很多人在装修水电施工上花的心思也是最多。不管什么工程在施工进行之前我们都需要进行技术交底，以便让施工进行的更科学顺利，下面我们来了解下精装修水电施工技术交底，装修水电施工规范内容： 水电施工规范： 为确保施工用电及装修后用电的安全美观，便于维修，电工施工必须持证上岗，且遵守下列规范：点这免费下载施工技术资料 一、电工施工前准备： 1、应先观察原电路是否漏电保护器，能负荷多大功率。 2、先找到电话线、网线的入户接线盒，且检查电话线有几个回路，是否完整连通。 3、如果改动不大，检测原有电路是否畅通。
二、施工现场临时用电规范： 1、必须持有劳动部门颁发的电工证的电工才能上岗作业，无证工人布线必须在有电工证的工人现场指导下作业。 2、在施工现场作业应集中精力，时时想到安全，处处注意安全，严格按操作规程进行施工，严禁酒后违章作业。 3、施工现场用火焊接，切割必须有防火措施，火焰与带电部分距离不得小于1.5米。 4、施工现场用电安全的规定： 1 工地必须有临时配电箱，从插座取电，必须用插头，严禁其他方法取电，如发现用电工具不用电缆作导线的当场没收，并罚款100元。 2 开关箱内必须有漏电保护器(指临时配电箱)。 3 照明灯与易燃易爆品之间必须保持一定距离，不允许太阳灯、高温灯直接对油漆面照射。
4 施工现场临时用电照明的线必须安全、牢固、防水 三、PVC线管布线应注意以下规定： 1、管道： 1 PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1-1.5公分砂浆保护层。 2 PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。 3 86暗盒之间距离要在0.8-1公分之间，厨、卫墙面要留贴砖厚度。 4 PCC外壁的阻燃标记及制造厂标应向外。 2、管道连结： 1 管与管之间套管内必须涂刷专用胶水。 2 管与暗盒连结必须要锁头和锁母。 3 砂浆补线管应先浇水，再用纯水泥砂浆进行修补，不得比原墙面高。
制冷设备安装工程施工及验收规范第一章总则 第1.0.1条阐明了制订本规范的目的。本规范是对制冷设备安装要求的统一技 术规定，以保证该设备的安装质量和安全运行，同时将不断提高工程质量和促进安 装技术的不断发展。 第1.0.2条本规范的适用范围为国家定型的制冷设备安装。由于制冷设备的安 装具有与其他机械设备安装不同的特性，本规范中的安装是从设备开箱起，至试运 转合格工程验收为止，其试运转中，以空气(水)为介质与其他介质，常温与高、低温，单机空负荷、负荷与成套负荷等均很难绝对分开或单独进行。故对制冷设备， 安装单位一般负责到系统充灌制冷剂，并配合建设单位进行系统负荷试运转，考核 系统在最小热负荷情况下降至设计温度为止，而不考核其他属于设备性能或工艺设 计上的技术指标。至于单机的空负荷、空气或水为介质的常温下试运转，在安装中 应由安装单位负责进行，建设单位参加；而在高温或低温下其他介质进行试运转时 由建设单位进行，安装单位参加。无论单机还是成套设备的试运转，发现确实是安 装原因造成的质量问题，均由安装单位负责处理；即使在办理了交工验收手续发现 属于安装造成的问题，也应由安装单位负责处理。在试运转过程中，所涉及到的动力、设备、油料、材料(介质)等，均由建设单位提供。上述情况是多年来我国的实 际情况形成的。随着我国改革开放的不断深入，社会各行各业体制与管理也在不断 改革创新，为此关于试运转也可由安装单位与建设单位在合同上协商决定。 第1.0.3条按设计进行施工是安装现场施工的基本要求。制冷设备安装管路系 统复杂、工艺流程严格，故以此条强调其重要性。 第1.0.4条在制冷设备安装工程的施工中所涉及到的施工共性技术要求，如施 工准备、设备放线就位及调平，地脚螺栓、垫铁及灌浆和装配等内容，在现行国家 标准(机械设备安装工程施工及验收通用规范》中已有详细规定，本规范不再重复 规定。在制冷设备安装工程的施工中涉及到其他工程和辅助设备、装置、部件等的 安装时，因均有相应的国家现行标准如：《钢筋混凝土工程施工及验收规范》、《 钢结构工程施工及验收规范》、《现场设备、工业管道焊接工程施工及验收规范》 、《工业管道工程施工及验收规范》、《工业设备及管道绝热工程施工及验收规范 》、《电气装置安装工程施工及验收规范)和《工业自动化仪表工程施工及验收规 范》等，故本规范不再重复规定。 第二章制冷设备 第一节一般规定 第2.1.1条本规范的制冷设备安装工程所包括的内容为：以活塞式、螺杆式、 离心式制冷压缩机为主机的压缩式制冷设备，溴化钾吸收式制冷机组和组合冷库。 不包括蒸汽喷射式、氨——水吸收式制冷设备，对于制冷剂，活塞式设备主要使用 R717、R22、R502、R12，螺杆式设备主要使用R717、R22。R12，离心式设备主要使
项目管理表单汇集 项目工程施工有关资料目录 （一）前期准备阶段4 1. 现场勘测表 (5) 2. 项目管理组织机构 (7) 3. 工程施工进度计划表 (8) 4. 设备材料供货时间表 (10) 5. 设备材料进场检验单 (12) 6. 工程施工预算表....................................................................... 1 3 7. 工具借用清单 (15) 8. 技术交底纪要 (16) 9. 图纸会审记录 (18) （二）................................................................................... 施工过程阶段 20 10. 工程开工报告 (21) 11. 施工日志 (23)
12. 每周工作报告 (25) 13. 设计变更表 (29) 14. 工程洽商会议记录 (34) 15. 工程实施实际进度表 (35) 16. 设备安装记录 (37) 17. 管道、线缆安装记录 (39) 18. 隐蔽工程验收记录 (40) 19. 中间交工验收证书 (43) （三）施工收尾阶段46 20. 工程竣工报告 (48) 21. 工程延期说明 (50) 22. 系统调试合格证书 (52) 23. 系统调试及试运转记录 (54) 24. 设备材料验收交接单 (56) 25. 报验申请表 (57) 26. 移交资料清单 (59) 27. 验收报告 (61) 28. 项目工程决算 (63) 29. 工程总结报告 (65)
管道工程施工规范 一、施工测量 施工前，必须依据设计图纸和现场交底的控制桩点，进行通信管道及（人）孔位置的复测，并按施工需要应钉设桩点。复测钉设的桩（板）应符合下列规定：1、自人（手）孔中心3~5米处开始，沿管线每隔20~25米宜设一桩（板）应符合下列规定： 2、桩点设置应牢固。顶部宜与地面平齐。桩点附近有永久建筑物时，可做定位拴点，并做好标志和记录； 3、施工现场必须增设临时水准点，并应标定管道及人（手）孔施工直测的水准桩点。 4、临时水准点的设置应符合下列要求： （1）、临时水准点的设置必牢固、可靠，两点的间距应不大于150米； (2)、临时水准点、水平桩（或平尺板）的顶部必须平整、稳定、并有明显标记； (3)、临时水准点、水平桩（或平尺板）应按顺序编号，测定相应高程，计算出各点相应沟（或坑）底的深度，标在平尺板上并做好记录。 5、平面复测允许偏差应符合下列规定： (1)、管道中心线不得大于10毫米； （2）、直通型人（手）孔位的中心位置不得大于100毫米； （3）、管道转弯处的人（手）孔中心位置不得大于20毫米。 二、管道的铺设： （一）、材料：人（手）孔之间开挖管道采用PVC方型多孔栅格管，型号为4×?50MM，供货厂家为华丰、八方生产厂家；?89钢管供货厂家为浙江长兴宏宇铸造厂、杭州伟业通信有限公司、黑龙江省东府塑料实业有限公司。 （二）：管道开挖 在通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出，待有关单位处理后方可继续施工。 1、开凿的路面及挖出的石块等应与泥土分别堆置； 2、堆土不应紧靠碎砖墙，并应留有行人通道；
3、城镇内的堆土不应高度不宜超过1.5米； 4、堆置土不应压埋埋消火栓、闸门井及热力、煤气、雨（污）水等管线的检查井、雨水口及测量标志等设施； 5、土堆的范围应符合市政、市容、公安等部门的要求。 （三）、管道的敷设： 1、管道的敷设需按照一定的坡度进行施工，通常采用人字坡、一字坡的施工方法进行敷设，管道的坡度为3‰-4‰，不得小于2.5‰。 2、管道的开挖宽度一般不大于0.3M，沟槽宽度不大于0.8M，沟槽底部基础应夯实、抄平；管道基础为松软土质时，必须用混凝土进行沟槽底部的固定；管道基础为坚石地形时，必须进行换土铺设黄沙后方可进行管道的铺设。 3、进行马路、公路开挖时必须直破路面，严禁斜破马路、公路。 4、沟槽底部、管道顶部必须敷设5CM的黄沙。 5、管道的埋深自管顶到路面不宜小于0.4-0.5M，进入手孔的管道底部距手孔底部的净距不得小于0.1M。管道顶部距手孔上覆小于0.2M时必须使用钢管敷设或进行混凝土包封处理。 6、钢管施工时，可采取管道两边作井的方法进行处理，钢管的接头处应伸进管箍长度的三分之一以上。两端管口应锉成坡边。无管箍时，可采用焊接法进行对接。 7、铸铁管的接续，应在插口端头缠两层20~30毫米的麻布条（缠麻布条应距管口约10毫米），插入承口后再用水泥砂浆堵，堵抹与承口外缘平齐即可。 8、严禁PVC管与钢管进行对接 9、利用钢管进行管道施工时，钢材的材质、规格型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。管材的材质、规格、型号应符合设计文件规定。 10、管材的内径负偏差应不大于1毫米，管孔内壁应光滑、无节疤、无裂 缝。 11、各种管材的管身及管口不得变形，接续配件齐全有效，承插管的承口 内径应与插口外径吻合。 12、各种铁件的材质、规格及防锈处理等均应符合质量标准，不得有歪斜，
入侵报警系统 《安全防范工程技术规范》（GB 50348—2004） 《入侵报警系统工程设计规范》（GB 50394—2007） 《智能建筑工程质量验收规范》（GB 50339—2013） 《入侵探测器通用技术条件》（GB 10408.1—2000） 《超声波多普勒探测器》（GB 10408.2—2000） 《微超声波多普勒探测器》（GB 10408.3—2000） 《主动红外入侵探测器》（GB 10408.4—2000） 《被动红外入侵探测器》（GB 10408.5—2000） 《微波和被动红外复合入侵探测器》（GB 10408.6—2009） 《振动入侵探测器》（GB/T 10408.8—2008） 《磁开关入侵探测器》（GB 15209—2006） 《防盗报警控制器通用技术条件》（GB 12663—2001） 《文物系统博物馆安全防范工程设计规范》（GB/T 16571—2012）《银行营业场所安全防范工程设计规范》（GB/T 16676—2010） 《文物系统博物馆风险等级和安全防护级别的规定》（GA 27—2002）《安全防范工程费用概算编制方法》（GA/T 70—2014） 《安全防范系统通用图形符号》（GA/T 74—2000） 《安全防范工程程序与要求》（GA/T 75—94） 视频安防监控系统 1）《视频安防监控系统工程设计规范》（59 GB50395-2016） 2）《智能建筑设计标准》（GB 50314—2015） 3）《智能建筑工程质量验收规范》（GB 50339—2013） 4）《安全防范工程技术规范》（GB 50348—2004） 出入口控制（门禁）系统 1）《出入口控制系统工程设计规范》（GB 50396—2007） 2）《智能建筑设计标准》（GB/T 50314—2015） 3）《智能建筑工程质量验收规范》（GB 50339—2013） 4）《安全防范工程技术规范》（GB 50348—2004） 5）《防盗报警控制器通用技术条件》（GB 12663—2001） 6）《文物系统博物馆安全防范工程设计规范》（GB/T 16571—2012）7）《银行营业场所安全防范工程设计规范》（GB/T 16676—2010）
概述 (一)一般规定： 适用于新建、扩建建筑与建筑群综合布线系统工程的安装工艺要求，对改建工程可按本章的有关规定执行。 (二)设备间： 1设备间的设计应符合下列规定： (1)设备间宜处于干线子系统的中间位置； (2）设备间宜尽可能靠近建筑物电缆引入区和网络接口； (3）设备间的位置宜便于接地； (4)设备间室温应保持在10～30度之间，相对温度应保持20%～80%，并应有良好的通风； (5）设备间内应有足够的设备安装空间，其面积最低不应小于10。 2设备间应防止有害气体（如SO, HS、NH, NO等）侵入，并应有良好的防尘措施，尘埃含量限值宜符合下表的规定。 尘埃限值 注：灰尘粒子应是不导电的，非铁磁性和非腐蚀性的。 3在地震区的区域内，设备安装应按规定进行抗震加固，并符合《通信设备安装抗震设计规范》YD5059-98的相应规定。 4设备安装宜符合下列规定： (1)机架或机柜前面的净空不应小于800mm,后面的净空不应小于600mm; (2)壁挂式配线设备底部离地面的高度不宜小于300mm; (3）在设备间安装其他设备时，设备周围的净空要求，按该设备的相关规范执行。 5设备间应提供不少于两个220V、10A带保护接地的单相电源插座。 6设备间的安装工艺要求除上述规定外，应满足电信专用房屋设备或其他应用设备时，应符合相应的设计规定。 (三)交接间： 1交接间的数目，应从所服务的楼层范围来考虑。如果配线电缆长度都在90m范围以内，
宜设置一个交接间，当超出这一范围时，可设两个或多个交接间，并相应地在交接间内或紧邻处设置干线通道。 2交接间的面积不应小于5m,如覆盖的信息插座超过200个时，应适当增加面积。 3交接间的设备安装和电源要求，应符合本章第11.4.2条中的相关规定。 4交接间应有良好的通风，安装有源设备时，室温宜保持在10～30度，相对湿度宜保持在20%～80%。 (四)电缆： 1配线子系统电缆宜穿管或沿金属电缆桥架敷设，当电缆在地板下布放时，应根据环境条件选用地板下线槽布线、网络地板布线、高架（活动）地板布线、地板下管道布线等安装方式。 2干线子系统垂直通道有电缆孔、管道、电缆竖井等三种方式可供选择，宜采用电缆竖井方式。水平通道可选择预埋暗管或电缆桥架方式。 3管内穿放大对数电缆时，直线管路的管径利用率为50%-60%，弯管路的管径利用率应为40%-50%0管内穿放4对对绞电缆时，截面利用率应为25%^-30%a线槽的截面利用率不应超过50%。 (五)工作区： 1工作区信息插座的安装宜符合下列规定： (1)安装在地面上的信息插座应采用防水和抗压的接线盒： (2）安装在墙面或柱子上的信息插座底部离地面的高度宜为300mm： (3）安装在墙面或柱子上的多用户信息插座底部离地面的高度宜为300mm o 2工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开。质量标准 (一)综合布线级别规定： 1基本型：适用于综合布线系统中配置标准较低的场合，用铜芯对绞电缆组网。 基本型综合布线系统配置： 每个工作区有一个信息插座； 每个工作区的配丝电缆为1条4对对绞电缆；采用夹接式交接硬件； 每个工作区的干线电缆至少有2对对绞线。
弱电工程施工工艺标准 网 龙 筑
筑 龙 网 ww w. zh u lo n g. co m 目 录 车库管理系统安装工艺标准 火灾自动报警系统安装工艺标准 楼宇自控系统安装工艺标准 门禁系统安装工艺标准 巡更系统安装工艺标准 有线电视共用天线系统安装工艺标准 综合布线系统安装工艺标准 广播系统安装工艺标准 电话插座与组线箱安装工艺标准 监控系统安装工艺标准 对讲系统安装工艺标准 防盗报警系统安装工艺标准
龙 网 筑 ww w. zh u lo n g. co m 车库管理系统安装工艺标准 1 适用范围 本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程 2 施工准备 2.1 材料 2.1.1 收费管理设备：电脑（收费管理软件）、打印机、不间断电源等。 2.1.2 出入口设备：读卡机、出票机、满位指示设备、自动闸门机、感应线圈等。 2.1.3 传输部分：分线箱、电线电缆等。 2.1.4 上述设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说 明书等。并经国家 3C 认证，具有 3C 认证标识。如果是进口产品，则需提供进口商品商检 证明。设备安装前应根据使用说明书进行全部检查，方可安装。 2.1.5 镀锌材料：镀锌钢管、金属膨胀螺栓、金属软管。 2.1.6 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝 缘胶布、塑料胶布、各类接头等。 2.2 机具设备 2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。 2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。 2.2.3 250V 兆欧表、500V 兆欧表。 2.3 作业条件 2.3.1 收费亭土建工程应内装修完毕，门、窗、门锁装配齐全完整。 2.3.2 系统的管、箱、盒施工完毕，各预留孔洞、预埋件的位置，线管的管径、管路的敷设 位置等均应符合设计施工要求。 3 施工工艺 3.1 工艺流程： 路 预 埋 缆 敷 设 设备安装 设备安装 系统 调试 圈安装 3.2 操作方法 3.2.1 管路预埋 3.2.1.1 参见相关管路预埋 XXX 标准内容。 3.2.2 感应线圈安装 3.2.2.1 环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要 求。 3.2.2.2 线圈不应与车道垫层内的金属物体接触，距离环形线圈水平 0.5m 范围内、垂直向下 0.1m 内不应有其他金属物体或任何其他的电气线缆。 3.2.2.3 两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于 1m 。
PPR管道工程施工及验收规范
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。 淮安恒信水务科技有限公司企业标准QB QB 01-10 ______________________________________________________ P P-R管道工程施工及验收规范 Code for construction and acceptance of pentatrico-peptide-repeats -06-21发布 -07-01实施 ______________________________________________________ 恒信公司技术部 淮安恒信水务科技有限公司发布
淮安恒信水务科技公司 PP-R管道工程施工及验收规范 特别提示: 1. 管道连接严禁出现内堵。 2. 管道施工时走向要合理, 做到横平竖直。 3. 水泵或机组与管道的变径接头需要直接安装在设备上, 中间不能有管道。 4. 泵进口管道直径不得小于出口。 5. 细管焊接时, 更应精力集中、细心施工、确保质量。 6. 所有泵或机组等设备与水管连接处均安装PPR活接, 便于设备脱离系统。 7. 在有测温点的管道上, 需要确保测量用支管长度正确, 保证肓管可用。 8. 水泵进口管道需要放大一号。 1.1 一般规定 1.1.1管道在安装施工前, 应具备下列条件: 1. 施工图纸及其它技术文件齐全, 且已进行图纸技术交底, 满足施工要求。 2. 施工方案、施工技术、材料机具供应等能保证正常施工。 3. 施工人员应经过建筑给水聚丙烯管道安装的技术培训。 1.1.2提供的管材和管件应符合设计规定, 并附有产品说明书和质

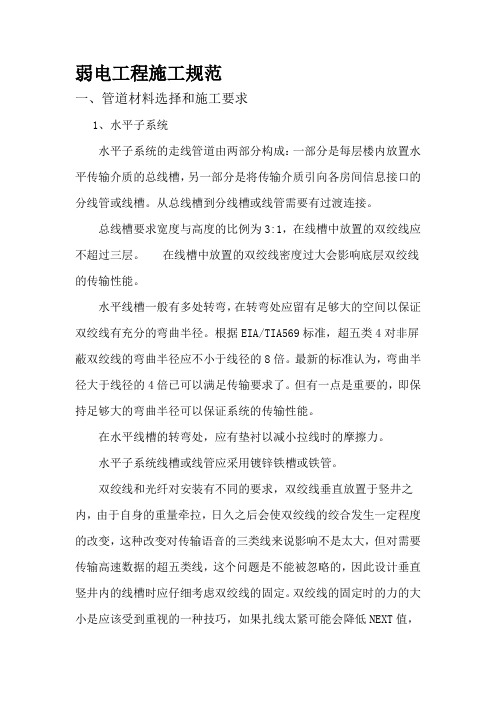

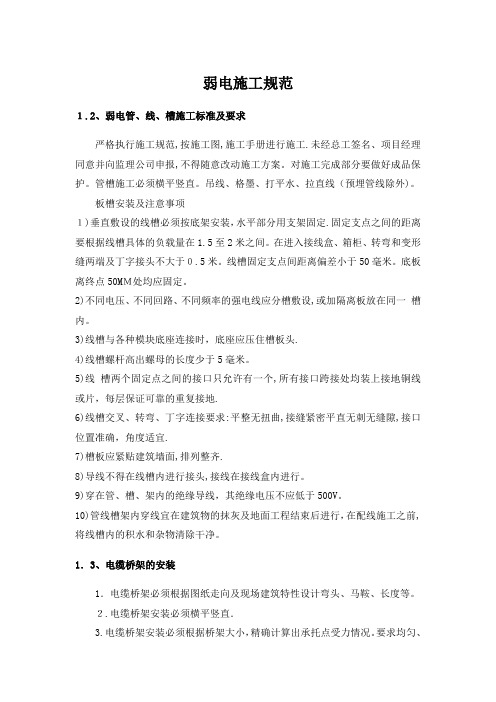

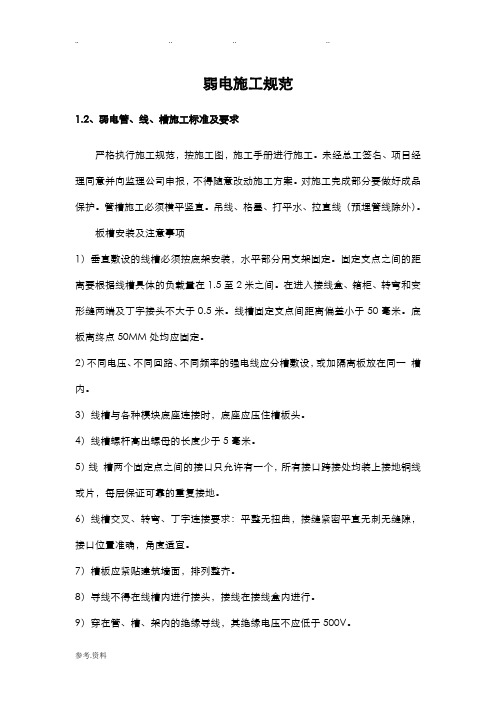

弱电施工规范 一、管道材料选择和施工要求 （一）、水平子系统 水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。 对于电缆桥架的支、吊架的配置 1、户内支、吊短跨距一般采取1.5-2m。户外立柱中跨距一般采取6m。 2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。 电缆桥架安装要求 (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。 (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。 (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。 (4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。 (5)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。 (6)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。 (7)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。 (8)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。 (9)桥架水平敷设时,支撑间距一般为1.5-2m,垂直敷设时固定在建筑物构体
