一、项目概述
需实现每户内的水电表实现远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。
二、功能实现
本系统要求实现水电表远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。
远程自动抄读：可实现用户用能数据采集，未抄读数据自动补抄；可实时监测各类用能单位的用能情况，清晰掌握每日/月/年的用能汇总信息。
终端管理控制：可实现远程阀控，可远程关阀和开阀；对欠费用户可自动断路关阀，也可远程人工通断控制操作，并且带有远程阀控功能。
数据统计分析：每日、月应收金额，实收金额、耗量信息自动分类汇总等一般数据分析功能；可实现短信通知设置，实现对缴费信息提醒等短信提醒功能；可实现票据打印、电费补助等发票功能。
网上自助缴费：用户可通过手机自助缴费（以APP或微信公众号形式）、能查询水电表的日月用量、缴费情况、欠费告警等信息，一个住户开通一个电表用户、一个水表用户，且水电表为统一平台（包括管理和缴费功能）。
通信费用：通信费（包括短信费、联网费）由中标供应商负责，至少担负3年以上。
三、技术方式
电表远传技术采用电力载波通讯方式，即集中器下行采用载波组网，电表上不存储预付费相关信息，拉合闸完全由主站系统来控制。
系统根据设置的电价和通过自动采集的电表日冻结数据计算电费以及账户剩余费用。
水表远传技术可采用NBIOT物联网方式，即“一表一卡”，将各个水表数据直接发送至接入设备，并上传至服务器；也可采用数据采集器方式的，即将远传水表内数据通过集中器采用载波组网，水表上不存储预付费相关信息，拉合闸完全由主站系统来控制。系统根据设置的水价和通过自动采集的水表日冻结数据计算水费以及账户剩余费用。
四、方案框架
（一）系统网络拓扑图
系统由云服务器、客户端工作站、通讯网络、集中器、电表、水表组成。主要完成对电表用户用量的计量和计费。网络部分主要完成客户端和数据库的数据传输，通过交换机连接售电工作站、终端设备和后台的数据库服务器。集中器的上行通信信道：无线网络；集中器的下行通信信道：电力载波或者无线网络。系统结构拓扑图如下：
系统结构拓扑图（电力载波方式）
系统结构拓扑图（无线网络方式）
（二）方案架构组成
1.三层设备
计量设备：主要功能是对用电量进行精确的计量，对由数据采集设备发起的数据采集命令进行响应，返回当前用量值，日冻结表码，月冻结表码，具备远程预付费（跳合闸）功能。
集中器采集设备：数据采集设备是指数据集中器，其主要功能是根据主站的数据要求，自动定时对表计数据进行采集、存储，并根据主站要求进行上传。
主站设备：主站软件系统的运行硬件平台，主要包括主站计算机设备及网络硬件设备，主站计算机设备可为服务器、PC工作站等任何符合工业标准的计算机设备。
2.二级通道
下行通道：计量表计与集中器之间数据传输通道，可采用电力载波通讯方式或无线通信方式，通常采用 RS-485总线、电力线载波、小无线等多种通信载体组网，建议采用电力通讯方式，可根据现场实际情况确定。
上行通道：主站与集中器通信称为上行通道，上行通信组网方案可根据当地的现场通信环境或外部移动运营商能提供的服务来确定，技术已经趋于成熟，运行稳定。
3.一套系统
预付费集抄系统是整个系统的核心，所有的数据采集、管理、应用分析都由主站后台软件来完成，系统主要实现对水电能表计量点的数据采集及数据共享，实现主站后台结算。
（三）付费方式
表计上不存储预付费相关信息，拉合闸完全由主站系统来控制，可设置预付费和后付费功能模式。后付费模式主要用于管理营区分栋水电消耗情况，可实现统计分析和远程控制。预付费模式主要用于管理公寓区水电消耗，具体流程如下：
1.用户先预交水电费，然后使用水电，系统每月（日）计算，每月（日）结算。
2.当剩余水电费等于或低于报警门限值时，主站通过短信方式发送剩余（或欠费）水电费，发催费告警通知，通知用户及时缴费。
3.当剩余账户费用等于或低于跳闸门限值时，系统主站自动下发跳闸命令，电表跳闸，水表关阀。
4.用户缴费成功后，主站自动发送合闸命令，电表合闸，水表开阀；缴费方式有现金缴费、手机缴费。
5.用户缴纳的水电费直接转入可直接转入旅基本账户。
（四）系统安全要求
系统的安全对于管理来说是至关重要的，要充分考虑到系统的安全性，防止非授权需方的侵入和机密信息的泄漏。
1.数据安全
具备操作系统级、数据库级和应用软件级多级安全机制。主站应用系统可以通过权限管理和分级授权的方式来达到整个系统分级管
理的目的。系统可以根据操作员权限显示相应系统功能。
2.功能权限控制
功能权限控制系统从控制对象、对象操作和操作人员三个维度进行权限管理，权限控制的精确度可以到具体的控制对象和操作人员，系统根据三个维度确定登录人员的操作权限。
（五）主要设备参数
1.LORA电表
单相（三相）电子式有功电能表（以下简称“仪表”）是用来测量参比频率为50Hz有功电能的电能表。关键元器件采用国际知名品牌元器件，产品的可靠性高，使用寿命长，数据显示采用液晶LCD，显示直观，同时具有红外通讯，方便用户对电能数据的管理。仪表符合GB/T17215.321-2008和DL/T645-1997/2007标准。
?总有功电能计量功能。
?液晶显示6位整数加 1 位小数用电量。
?校验脉冲输出。
?支持红外通讯和 LORA 无线通讯。
?支持远程拉合闸功能。
?
?启动电流（功率因数cos（D=1.0）: <0.004Ib(1级)、<0.005Ib(2
级)）
?潜动：电压线路加115%Un，当电流回路无电流时，电能表输出
的脉冲不多于1个。
?功耗：电压线路功耗≤1W/8VA，电流线路功耗≤1VA；通信状态
下电压线路功耗≤3W/12VA工作电源电压：0.9Un-1.1Un 4.6规定的温度：-25℃-+60℃；极限工作温度：-40℃-+70℃，相对湿度：年平均≤75%
2.LORA水表
远传水表由水表基表与无线远传水表电子装置两部分组成，具有无线通讯远程抄表功能，无线远传水表电子装置内集成有微功率多通道嵌入式无线数传模块，可利用空间的无线信道实现数据的传送。无线远传水表电子装置能够和无线采集设备组成无线抄表网络，实现远程抄表。远传水表，符合 GB/T778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和 CJ/T 224-2006《电子远传水表》的技术要求。
?分体式结构，便于更换、维护便捷。
?符合工信部无[2005]423号《微功率(短距离)无线电设备的技
术要求》。
?数据传输技术协议采用 CJ/T 188—2004《户用计量仪表传输
技术文件》。
?全密封设计，所有线路全部用高性能灌封胶密封，适合潮湿环
境下使用。
?安装简单，计量可靠。微电脑、微存储器技术，高度集成，高
度可靠。
?采用无线通信技术传输数据。
目录 远程水电气表集中抄表系统 (2) 1、前言 (2) 2、光电直读表技术产生的背景 (3) 3、直读式抄表系统介绍 (6) 4、系统软件设计的功能说明....................................... 21.. 5、盛世家园小区远程抄表技术方案说明 (22) 二、系统硬件组成及架构图........................................ 24. 三、系统方案及报价.............................................. 25.. 四、管理系统（客户端）主要功能.................................. 2.7. 五、远程集抄设备功能简介........................................ 28. 六、远程集抄系统验收方案........................................ 29.
远程水电气表集中抄表系统 1、前言 智能建筑(Intelligent Building ，缩写IB)是信息时代的必然产物，是计算机技术、 通信技术、控制技术与建筑技术密切结合的结晶。随着全球社会信息化与经济国际化的深入 发展，智能建筑已成为各国综合经济实力的具体象征，也是各大跨国企业集团国际竞争实力 的形象标志。同时，在国内外正在加速建设信息高速公路的今天，智能建筑也是“信息高速 公路(In formation Super Highway )”的主结点。因而，全国各地房地产开发商也都在竞相实现其小区建筑智能化，对未来智能小区管理提升重要环节，可见兴建智能型建筑已成为 当今跨世纪性的发展目标。 随着供水、供电、供气和供暖系统的改造深化，公共事业迅速发展，水、电、气、暖已 作为商品进入了市场，而现在每个住宅楼都需派专人抄表，不仅抄收数据烦琐，而且统计困 难，各个耗能单元的耗能数据无法进行统计分析，能量损耗环节不能得到及时有效的判断和 处理，系统能耗较高。更重要的是无法对计费、线损控制、用电分析、营销预测、乃至宏观
智能远程抄表系统 解决方案 西安沃泰科技有限公司 2017年8月 目录 1.概述........................................................ 1.1.项目背景............................................... 1.2.设计依据............................................... 法律法规.......................................... 标准规范.......................................... 1.3.建设内容............................................... 1.4.需求分析............................................... 数据采集需求...................................... 数据远传需求...................................... 数据的存储分析需求................................ 1.5.效果评价............................................... 2.方案设计.................................................... 2.1.系统结构...............................................
基于STM32的无线抄表方案 先说说频道的划分问题总频带：470MHz~509MHz 调制方式：划分为6个频段，一个公共频段，调频幅度500KHz 公共频段： 470MHz~472.5MHz 1号频段：473MHz~478.5MHz 2号频段： 479MHz~484.5MHz 3号频段：485MHz~490.5MHz 4号频段： 491MHz~496.5MHz 5号频段：497MHz~502.5MHz 6号频段： 503MHz~508.5MHz 自动集抄系统通常由集中器、采集终端、主站数据库以及通信信道装置组成。对通信信道而言，又分为上行信道（主站和集中器之间）和下行信道（集中器和采集终端或电子电表之间）。由于现场环境复杂，通信媒介质量低，成本高等一系列难题，直至不久以前，下行信道尚无真正可行的解决方案。目前市场上可获取的方案包括：有线RS485或MBUS、电力线载波（PLC）、无线点对点（手持无线PDA或无线抄表车）和ZigBee等。有线RS485或MBUS作为一种专用有线通信信道，其通信可靠。但要作为一种通用方案，类似新建一个有线网，从工程施工的角度来看，存在许多困难。无线手持PDA走抄和无线抄表车，因为没有根本解决实时和效率的问题，也很难成为主要的解决方案。低压电力载波通讯（PLC）利用现有的低压供电网，无需铺设新线，成为目前最为流行的抄表技术，正在全国各地大量试运行。然而由于PLC在低压电网上存在高衰减（有高达130db的记录）、低阻抗、谐波干扰和污染严重的问题，已经不可预见和控制的低压电网拓扑结构，
很大程度上影响其通讯的可靠性和抄收成功率，因此，低压电力载波通讯能基本满足抄表的需要，但需要实现现场的实时监控、远程控制、远程预付费等功能实在勉强。随着无线通信技术的不断发展，近年来出现了面向低成本设备无线联网要求的技术，它是一种近距离、低复杂度、低功耗、低数据速率、低成本的无线通信技术，主要适合于自动控制、远程控制领域及家用设备联网，采用该技术和GPRS/CDMA技术结合，可以为电表的无线抄表提供很好的解决方案。 国家无线电管理委员会于2005年10月1日颁布实施的《微功率（短距离）无线电设备的技术要求<信部无[2005]423号>》，规定470-510MHz可作为民用无线电计量仪表使用频段。从法律上保证了无线自动抄表的频率资源，使得所有符合此标准的无线自动抄表产品在具备自适应能力的基础上，安全工作于指定的无线频段。 无线集成电路的不断发展，在技术上为低成本、高集成度无线使用系统的研制提供了条件。短距无线自组织网技术的突破性进展，改变了无线抄表仅限于点对点或点对多点的局限，使得网络化、智能化、低功耗、低成本、高可靠、实时性强的集中抄表成为现实。 短距无线自组网技术是在研究了世界范围众多前沿无线Ad-Hoc 组网理论和系统，包括Zigbee等技术的基础上，针对网络化集中抄表复杂的使用环境，使用国家无委会为自动抄表开放的470～510MHz 专用频段，创造性地发展出来的最新中短距离通讯技术。它具有技术起

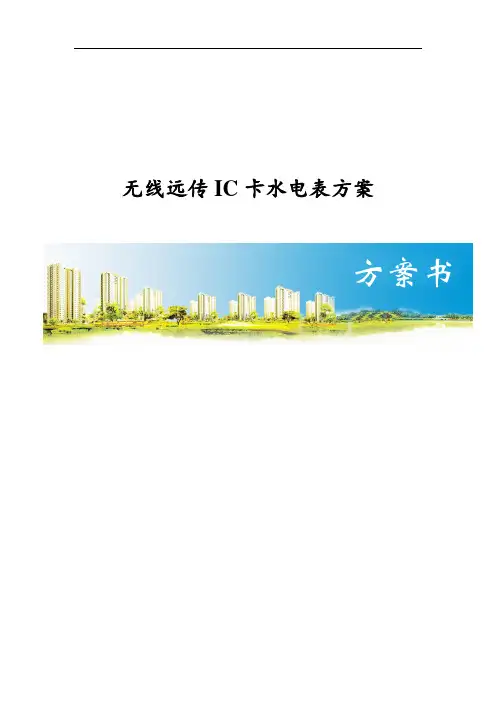

无线远传IC卡水电表方案
第二部分系统介绍
一、概述 远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。 1、应用范围 ?供水公司 ?电力公司 ?物业公司 ?企业单位 ?学校宿舍等 2、系统功能 ?实时抄表功能 ?冻结抄表功能 ?设备档案管理 ?用户档案管理 ?数据统计分析 ?报表查询打印 ?操作权限管理 ?缴费结算管理 ?数据异常诊断 ?数据备份恢复
二、参照标准和规范文件 ?GB/T 778.1-2007 冷水水表和热水水表（第1部分：规范） ?GB/T 778.2-2007 冷水水表和热水水表（第2部分：安装要求） ?GB/T 778.3-2007 冷水水表和热水水表（第3部分：试验方法和试验设备） ?CJ/T 188-2004 户用计量仪表数据传输技术条件 ?信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》 ?JJG596-2012 电子式电能表 ?JJG596-2012 电子式电能表检定规程 ?IEC62052-11 交流电测量设备通用要求、试验和试验条件 ?GB/T17215.321-2008 1级和2级静止式交流有功电度表 ?DL/T 645-1997 多功能电能表通信规约 ?信部[2005]423号微功率（短距离）无线电设备的技术要求 三、系统介绍 远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。 该系统依据我公司科技强大的技术平台，运用了数十项先进技术和专利技术，完美地实现了对计量表用量信息、运行状况的远程监控，管理员足不出户即可监测计量表运行状态、掌握能耗使用规律，为管理部门合理资源分配、节约能源、提高管理效率提供了依据。 该方案主要使用IC卡来实现表具的预付费控制功能，远传仅仅是来实现用户用量的抄录。远传表具内封装了IC卡读写卡模块和无线远传模块，用户到管理部门交费后，管理部门将所购用量写入非接触式IC卡中，用户把卡中数据输入计量表中，表即自动开始运行，当购买量用完后，表自动停止运行。远传功能
无线电表、水表、电能表远程集中抄表系统解决方案 一、系统概述 无线远程集中抄表系统采用无线传感器网络技术，将电表、水表、电能表等仪表的数据自动传输到服务器。本系统适用于工厂厂房、办公园区、居民住宅、港口码头等各个环境，不受距离和现场环境影响。 二、系统设计方案 2.1、系统总体方案 深圳信立科技无线远程集中抄表系统可分成3层，用户层、主干网通信层、数据中心管理层三级网络，并形成了计量数据的三级储存。 用户层：各种485接口（或ModBus接口）电子通讯仪表（电表、水表、气表）、采集器，集中器。 采集层：数据通信主干网 管理层：水电气远程集中抄表管理系统软件 2.2、用户层设计方案 在用户层可采用每4层住户采用一个采集器，采集器在连接到集中器。结构图如下： 类别项目技术指标 规格工作电源电压：AC176～253V 频率：50Hz 工作环境工作温度-40℃～+70℃相对湿度10%～95% 功率消耗--------≤15W 时钟时钟精度＜±1s/d 时钟电池CR2032 绝缘性能工频耐压 2.5KV 冲击耐压6KV 电磁兼容静电放电8KV 快速瞬变脉冲群 信号回路：2KV 电源回路：4KV
浪涌差模：2KV 共模：4KV 数据传输通讯方式 上行：微功率无线 下行：选配RS485 硬件接口 RS485：1路； 可选配：遥控/遥信/遥脉各1路 可靠性平均无故障时间MTBF≥7.6×104h 采集器安装时可以放置在下图所示的200*400*500mm的基业箱中。集中器的参数特征如下： 电气参数： 正常工作电压AC220V50HZ 极限工作电压AC165V~260V50HZ 电流线路功耗≤0.5VA 时钟参数： 时钟准确度（日误差）≤0.5s/d 电池寿命10年 电池连续工作时间≥5年 停电后数据保存时间≥10年 气候条件： 正常工作温度-20℃~55℃ 极限工作温度-30℃~70℃ 存储和运输温度-30℃~70℃ 存储和工作湿度≤95% 技术参数： 表规约同天扩展规约\DL/T645-1997电表规约\DL/T645-2007电表规约\CJT188-2004计量仪表规约 面板显示160×160点阵单色LCD，二极管背光 键盘6个按键：上移、下移、左移、右移、取消、确认数据传输可选配GPRS、以太网和485通讯等方式。 本地传输接口4路RS485或4路M-Bus抄表接口+1路微功率无线，RS485接口及M-Bus接口支持插拔方式
供热计量远程集中抄表系统的实现 天津市热电公司朱咏梅朱雷陈开萍 摘要：本文从远程集中抄表角度，围绕供热计量工作，对远程集抄系统的几种方案进行讨论，阐述了集抄系统的实现要素、特点等，分别对每一要素的技术特点进行概述，为更好地选择集抄方案打下基础。 关键字：远程集抄 M-BUS GPRS VPN 射频 一、概述： 随着供热产业的不断发展，按热计量收费已成为当今供热行业的必然趋势，全国各地的供热计量工作已如火如荼地展开，随着新建住宅供热计量装置的配套安装，既有住宅供热节能以及供热计量改造的有序进行，热量表的安装、管理以为维护工作悄然成为供热企业的新课题，怎样全面、确切并及时统计出热量表的数据，为热费结算提供数据依据，更是重中之重的课题，户用热量表具有量大，分散的安装特点，逐一用户人工抄表显然工作量是非常大的，效率也是很低的，为此我们从热量表集中抄表的角度做了一些尝试。 二、远程集中抄表系统方案： 方案一：基于M-BUS及GPRS技术的远程集中抄表系统 M-Bus是欧洲标准的2线总线，M-Bus远程抄表系统广泛应用于热表和水表系列，并且兼容其他厂商的标准M-Bus产品，主要用于测量仪器。M-Bus在建筑物和工业能源消耗数据采集有多方面的应用。M-Bus是一种专门为消耗测量仪器和计数器传送信息的数据总线设计的。它的信息传送量是专门为满足其应用而限定好的。它具有使用价格低廉的电缆而能够长距离传送的特点。 M-Bus对每个询问的反应时间为0.1 至0.5秒，这对于它要完成的任务来说是完全足够的了。 M-Bus不会被其他数据总线取代，相反它是用于传送计数器读
数最安全和价廉的。 GPRS是General Packet Radio Service的英文简称，中文为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。 系统简介：前端热量表测量用户所用热量，以及相关参数，用量表具有M-BUS标准接口，系统具备带GPRS通讯接口的集中器，集中器将热表数据集中后通过GPRS网络传输至公司数据服务器进行存储，以备今后的调用。如下图所示： 系统特点：按时就地采集热量表的数据，将数据通过GPRS无线方式送回公司服务器，方便经营收费系统及生产监控系统随时调用数据。运行费用由GPRS数据流量计费，运行速度慢，挂接的热量表越多，读取数据的速度越慢，相对比较稳定。
远程抄表系统 施 工 规 范
第一部分远传智能表 一、M-BUS水表 在水表表壳上标出了水表的编号，水表编号共有12位数字，也即为水表的电子地址。在管理软件里登记表档案时，在表地址一栏直接输入该12位数字。 二、485电能表 电源线及信号线连接 普通单相电表的电源线及485信号线连接如下图： 电子地址确定 在电表面膜上标出了电表的编号，编号共有12位数字，即电表的电子地址。
第二部分采集器 采集器按照下行通讯方式的不同，分为M-BUS采集器、485电表采集器二种。采集器的上行通讯方式均为无线通讯方式。采集器的安装位置要考虑到上行通讯的可靠与下行通讯的布线方便两个方面。 一、MBUS采集器 适用于M-BUS无源直读式水表的数据采集。 1.1、安装尺寸 MBUS采集器的安装尺寸如下图： 1.2、电源线连接 MBUS采集器的电源线连接如下图： 2.3、安装位置及安装步骤 2.3.1 安装位置： 一般情况下，为了减小施工难度，在层数不高的楼宇，每栋楼可安装一台
MBUS采集器，此时多个单元可共用一台MBUS采集器；而在层数较多的楼宇，可以选择一个单元安装一台MBUS采集器。 影响MBUS采集器安装位置最主要的因素是M-BUS通讯线的走线。首先确定单元楼MBUS线的走线，可以根据现场情况灵活调整MBUS采集器的安装位置。由于楼体及地面的阻隔，无线通讯无法保证，采集器禁止安装在地下室。在每单元计量表数量不多的情况下，相邻的单元可以通过楼顶的连线，共用一台M-BUS 采集器。 2.3.2 安装步骤： 采集器建筑物内安装时，采用壁挂式安装，具有三个固定孔，采用6膨胀丝将采集器固定于墙体表面，或防护箱内。 采集器建筑物外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网。 安装步骤如下： <步骤一>：根据现场情况，将MBUS采集器固定。 <步骤二>：根据现场情况，参考MBUS采集器与直读表之间信号线的连接方式，将直读表的MBUS总线接到采集器的MBUS接口。 <步骤三>：MBUS采集器固定后，将配套天线（433MHz）可靠连接到MBUS采集器天线端子上。MBUS采集器天线固定位置应距离附近墙体水平距离30厘米以上，距地面高度1.5米以上。 <步骤四>：按照MBUS采集器电源线的连接方法，给采集器供电。采集器接通交流220V、50Hz的交流电后，工作指示灯点亮，采集器开始正常工作。 <步骤五>：记录无线采集的ID。 2.4、MBUS采集器与计量表间通讯线连接 MBUS采集器与直读水表的连线方式非常灵活。
远程抄表系统总体设计方案 摘要：本文所研究的基于GPRS的电力系统远程抄表系统由上位客户管理机和通信服务器、GPRS网络、采集终端和电能表组成。该系统综合和改进了前人已研制应用的抄表系统，将采集终端分为了集中器和采集器两部分，更利于降低成本和系统扩容，且底层数据传输采用了优于电力载波传输等方式的RS485通信方式。分析了本文所述系统的整体实施方案。无线抄表终端能够准确、可靠地完成数据采集、数据处理、数据传输等功能，完全满足了电力远程监控管理的要求。 关键词：无线抄表GPRS通信采集终端 前言 1.国内研究现状 国内目前存在的抄表方法也有多种，如传统人工抄表，RS485线抄表，租用电话线抄表，低压电力载波抄表，光纤抄表等，但这些抄表方式都存在着各自的缺陷。传统人工抄表，会造成统计数据不准确，操作难以规范化，成本高，效率低，无法满足诸如分时电价运营、预支电费等先进供用电管理模式的推行。RS485和红外抄表技术比较成熟，且被广泛采用。但是RS485抄表需要布线，如果一栋大楼己经完工，重新布线是很困难的。低压电力载波利用低压电力线为数据传输通道，降低了抄表成本。但明显缺点就是数据噪声大和安全性低。电力线载波抄表只能在小范围内使用，其通信经常会发生一些不可预知的错误，家庭电器产生的电磁波也会对通信产生干扰。更优的无线抄表技术正是在技术与管理两方面急待进步、改革的迫切需求下逐渐发展起来的。目前，采用的无线传输主要有红外传输和无线射频传输。红外抄表采用红外（IrDA）通信，通过红外无线模块实现数据传输。其优点是价格低廉，功耗低。但红外有其自身无法克服的缺点，其方向性强，角度要求严，传输距离短，易受天气影响，易受各种热源、光源干扰，不能有遮挡物。随着无线通信技术的发展，还出现了GSM短消息通信方式的抄表技术。GSM短消息业务是GSM系统提供给用户的一种重要的数字业务，它通过数字控制信道传递。短消息的缺点在于这种通讯方式的可靠性并没有得到网络的保证，特别是当网络繁忙的时候短消息更加容易丢失。无线抄表有其他抄表方式所无法比拟的客观性、准确性、实时性；抄表人员无需靠近危险地区，很大程度地减轻了抄表人员的工作强度。综上所述，针对传统抄表方式和数传电台、电力线载波通讯、短消息通讯等远程自动抄表技术在电力远程测控系统中的不足之处，因此采用GPRS无线传输方式解决电力行业远程监测数据的实时传输问题就成为了一个新的研究热点，本课题正是在这样的背景下提出的。 2基于GPRS的远程抄表系统总体设计方案 基于GPRS技术的无线自动抄表系统的设计是针对目前已有很多自动抄表系统通信距离短、系统容量小等问题而专门设计的，这也是供用电技术改革所需。由于借用了不受通信距离和容量限制的GPRS技术，其基于GSM网络通信，通
AMR-GPRS 大口径水表无线抄表系统设计方案（光电直读式） 淄博xx电器有限公司
第一章AMR直读式抄表系统介绍 一、概述 AMR型智能抄表网络系统是总线制智能抄表系统产品，它由表单元、链路单元、GPRS 集中器、装载有AMR智能抄表系统管理软件的主控机三部分组成。其中表单元包括光电直读水表。链路单元包括：AMR-JZ-GPRS 型集中器。该系统可在最大程度上简化用户的操作，实现真正意义上的足不出户、智能在线抄表并监测水表的运行状态。 二、系统构成 2．1、系统架构 AMR-GPRS直读式集中抄表管理系统由三级网络组成，从下至上分别是读数转换层（表单元）、数据集中层和管理层（主控机）。 读数转换层 读数转换层的作用是把各种计量表上计数器的显示值转换成与其对应的读数，并传送给上层设备（集中器）。该层的主要设备是各种光电直读式远传计量表。 数据集中层 数据集中层的作用是定时读取和储存下属各表计的数据及传递实时操作命令。该层的主要设备是集中器。 管理层 管理层的作用是对整个系统所采集的数据进行处理、储存，并提供查询、打印等功能。该层的主要设备是电脑、打印机等。 AMR-GPRS智能抄表网络系统的通讯链路基于RS485总线架构，由主干、中继、扩展三级网络构成，系统组网图如下所示。
主控机：在主控机上安装JSAMR型智能抄表系统管理软件，由该系统软件发出抄表指令，GPRS集中器做出相应的响应，完成抄表任务。该系统因采用不同型号的GPRS集中器，而要求主控机的硬件配置亦不同，以下列出主控机的基本配置。 主要参数：Windows2000以上服务器版操作系统，40G硬盘，2GRAM，1个RS232端口（GPRS集中器时用）。 2．2、通信方式 AMR-GPRS直读式集抄系统在组成结构上类似于集散式控制系统，其数据通信由上中下二个层次组成(见图2)。上层通信是指集中器与主站电脑之间的通信，下层通信是集中器与其下属直读表之间的通信。这二层通信在物理结构上相互独立，对通信方式、传输介质、传输速率的要求各不相同，下面分别予以介绍。
智慧抄表：无线远程集中抄表系统解决方案 一、系统概述 无线远程集中抄表系统采用无线技术，将电表、水表、电能表等仪表的数据自动传输到服务器。本系统适用于工厂厂房、办公园区、居民住宅、港口码头等各个环境，不受距离和现场环境影响。 1.1、需求 本系统可分成3层，用户层、主干网通信层、数据中心管理层三级网络，并形成了计量数据的三级储存。 用户层：各种485接口（或M-Bus接口）电子通讯仪表（电表、水表、气表）、采集器，集中器。 采集层：数据通信主干网 管理层：水电气远程集中抄表管理系统软件 二、系统设计方案 2.1、系统总体方案 本系统可分成3层，用户层、主干网通信层、数据中心管理层三级网络，并形成了计量数据的三级储存。 用户层：各种485接口（或M-Bus接口）电子通讯仪表（电表、水表、气表）、采集器，集中器。 采集层：数据通信主干网 管理层：水电气远程集中抄表管理系统软件 2.2、用户层设计方案 在用户层可采用每4层住户采用一个采集器，采集器在连接到集中器。
采集器安装时可以放置在的200*400*500mm的基业箱中。集中器的参数特征如下： 电气参数： 正常工作电压AC220V 50HZ 极限工作电压AC165V~260V 50HZ 电流线路功耗≤0.5VA 时钟参数： 时钟准确度（日误差）≤0.5s/d
电池寿命10年 电池连续工作时间≥5年 停电后数据保存时间≥10年 气候条件： 正常工作温度-20℃~55℃ 极限工作温度-30℃~70℃ 存储和运输温度-30℃~70℃ 存储和工作湿度≤95% 技术参数： 表规约同天扩展规约\DL/T645-1997电表规约\DL/T645-2007 电表规约\CJT188-2004计量仪表规约 面板显示160×160点阵单色LCD，二极管背光 键盘6个按键：上移、下移、左移、右移、取消、确认 数据传输可选配GPRS、以太网和485通讯等方式。 本地传输接口4路RS485或4路M-Bus抄表接口+1路微功率无线， RS485接口及M-Bus接口支持插拔方式 存储容量≥16MB 可靠性MTBF≥7.6×104h 集中器安装时可以放置在的200*400*500mm的基业箱中。 2.3、1主干网通信设计方案 小区集中抄表系统总体设计采用树型拓扑网络结构，以24号楼为中心，通过以太网总线分别向各个楼群延伸，沿小区内预留的管道（埋地管道、架空桥架），直达在每栋楼宇的地下室（电表房）中的数据集中器，集中器连接每层楼的采集器。通过采集器把所有居民家的电表、水表、燃气表连接起来。其中红色线部分为各楼宇和数据中心的通信主干网。通信主干网可采用以太网线连接，也可以使用光纤传输。所有总线都汇聚到24号楼。主干通信线缆
远程抄表系统 远程抄表：是指利用微电子和计算机网络、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。自动抄表技术使各水、电、气公司及物业管理部门从根本上解决了入户抄表收费给用户和抄表人员带来的麻烦，避免了许多不必要的纠纷。准确而便捷的收费系统，不但能提高管理部门的工作效率，也适应现代用户对用水、用电、用气缴费的需求。 一.远程自动抄表系统概述 现在最常见的远程自动抄表系统是采用分线制集中抄表方式，即由采集器定时顺序采集来自多路分线连接的水、电、气表信号并进行数据处理、存储，各采集器之间采用总线制连接，最后连接至计算机。其典型特点是各户表通过分户线连接至采集器位置。系统一般分为四层次结构；现场采集器、服务器（区域管理器）、通信控制器、管理器中心，部分产品还会附带一个掌抄器。系统结构如下图所示： 1．现场采集仪器：完成对现场表具输出数据的采集，一般一个采集器可以对多个基表进行采集。但是目前支持一个采集器对几种不同种类的基表同时进行采集的产品不是很多。
2．服务器（区域管理器）：以多机通信方式采集数据采集器中的表数据，然后进行处理、存储，并通过通信总线与总控制室的系统管理中心的计算机相连。一个服务器可以连接几十个数据采集器（视系统通信方式定）。 3．通信控制器：连接服务器与管理中心的计算机对信号进行协议转换。 4．管理中心：管理中心由多媒体计算机和系统管理软件组成。安装在物业管理中心处。可以通过借口连接至营销系统。可以借助internet技术，将管理中心的计算机与电力、水、煤气或其他代收费部门的网络相连接实现网上抄收，上网用户可以在线查询自己的费用情况，方便实用，并可扩展到电子商务，实现网上付费。 二．电力远程抄表 1、当前表端获取数据方式 人们知道，要将机械表转换为数字表，都必需将机械转动的角度（角位移）转换为可计 数的信号。最原始的转换是利用机械触点开关以形成脉冲。在上世纪八十年代，光电技术逐步普及，得到了广泛应用。在抄表系统初级阶段，用得较多的是光电二极管和光敏三极管，包括可见光和红外光，其应用方式有穿透式和反射式。光电直读是近几年出现的读取表端数据的模式之一。其基本原理是将字轮按角度编码，通过光电读出该字轮所处位置的数字。光电直读最大的优点是不必长期供电，只在读取数据供电即可。但是，其结构复杂，易受水、油、气等污染，从而造成读表数据不准确。表端最重要的问题是解决信号增量必须和机械转动保持一一对应关系，非常可靠。正由于各个自动抄表系统生产商各自解决表端方案不完全相同，在市场上反应的效果也自然相异。 2、信号传输产生的问题 信号传输的方式很多，有线、无线。在每种方式中，它的拓扑构架，它的通信协议等都直接影响到它的通信质量。 就当前技术发展水平，绝大多数远程抄表系统采用了有线方式，或部分有线方式。有线方式初期建设投资大，工程难度大，但是通信质量较好。但是由于近年高层建筑增多，高级住宅增多，布线工作面临新的问题，除了工程难度以外，用户满意度就很难解决，特别是已住用户，要在室内打墙凿孔，很难做到户户满意。在住宅小区内布线，也会影响小区的人文景观，在一般情况下，小区物业管理和业主是不允许破土或空中架线的。 无线传输通信近几年发展较快，特别是433MHZ 频段开放以后，很多制造商都把这一技术优势引入自动抄表系统中，有的企业甚至直接引进西方发达国家已作成数据采集传输一体化的成品模块，但涉及到信号链接、组网等很多问题，使用起来并不理想，推广很难进行下去。 GPRS技术是当前自动抄表系统中的热点，它的优势是借用了中国移动通信现成的通信平台，不需要用户自己维护和管理。但是，GPRS 通信设备生产商很多，有的系统虽然选择了GPRS，却没有选择到一个性能优良的GPRS，或对GPRS 参数设置没有达到最佳状态，使数据传输质量不高，效率不高，直接影响到自动抄表系统的工作效率。
远程抄表系统 设 计 方 案
目录 一、系统概况 (5) 二、远程抄表系统方案 (6) 三、总得系统构成 (9) 四、产品实物图 (10) 五、DCGLW2-TQ201R型无线采集器 (10) 六、远程抄表管理中心软件说明 (10)
一、系统概况 随着供电自动化以及城乡电网改造得不断深入，涉及到千家万户与用电大户得电能量管理与抄表计费已成为电力部门关心与重视得热点问题，尽管目前已有通过各种有线，红外，无线等通讯方式，对电能量进行管理与各种表计数据进行抄录，但在具体应用与项目实施过程中，都遇到数据抄录不稳定，施工困难，费用高昂等问题。 我公司长期从事电力自动化，GPRS远程数据通讯等产品得研制与开发，针对目前电力部门电能量管理与表计数据抄录，远程编程、校时存在得问题，提出了GPRS远程电能量管理与表计数据抄录系列方案，采用先进得计算机网络技术与无线数据通讯技术，完成各种数据与控制信号得双向传输。本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB、斯伦贝谢得产品配套使用，以及电力自动化项目改造过程中，获得用户广泛好评。 我公司采用了业内最先进得GPRS技术、及主研制得三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统，有着性能可靠、运行费用低廉、功能齐全得优点。已经在国内多家电业局开通运行，反映良好。
二、GPRS远程抄表系统方案 GPRS远程抄表系统就是针对电表得抄表工作而设计得一个大规模得远程抄表通讯网络系统。它溶合了业内最先进得GPRS技术，结合了本公司多年来GPRS远程抄表得经验，以及多年来得GPRS数据传输经验，就是一套造价及运行费用低廉、组网方便、可扩展性强得大型GPRS远程抄表系统。该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS服务器、DCGL321-ZPG8201型电能采集终端、带RS485接口得电能表、以及手抄器。 该GPRS远程抄表系统适用于对一个城市区域或城市小区得电表进行全自动远程抄表管理。该系统具有组合灵活，扩充方便得特点，从而满足了用户得需求，真正地实现了智能网络抄表得科学管理。 该GPRS远程抄表系统就是我公司根据当前电量使用与管理现状而开发得自动化管理系统，该系统突破了传统管理模式：人工抄表，手工输入计算机，再进行核算与收费得模式。而就是利用无线网络进行底层数据传输（读表与控制）,这一技术得应用使工程得实施与维护变得非常简便、容易，同时构建系统得成本又可相对降低。管理中心得计算机可根据抄收到得原始数据，按需求产生相应得图表与统计报表，作为管理与计划调度得研究依据，另外也可与银行实行联网收费，从而从根本上解决了电费收缴工作自动化程度低，中间环节多，缴费不及时等问题。 1、采用新兴得GPRS作为各个区域之间得数据传输通道，使数据传输更 快。 GPRS采用先进得无线分组技术,将无线通信与因特网紧密结合，带您跨入无线互联网得崭新时代。GPRS得引入，无需更换手机号码，不会影响原有手机、原有业务得使用；她作为一种先进得、全新得无线网络承载手段，全面提升无线数据通信服务。 GPRS在GSM基础上发展起来得一种分组交换得数据承载与传输网络，与原有得GSM 相比，具有时尚前卫，令人耳目一新得优势： ?永远在线：只要激活GPRS应用后，将永远保持在线，不存在掉线问题；类似于一种无线专线网络。 ?按量计费：虽然可以保持永远在线，但不必担心费用问题；因为只有产生通信流量时才计费。她就是一种面向使用得计费，计费方式更加科学合理。目前传输1000个字只需要3分钱。 ?快速登录：全新得分组服务，无需以往长时间得拨号建立连接过程。 ?自如切换：话音与数据业务可以切换使用，电话上网两不误。
无线水表远传自动抄表 系统解决方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
无线远传系统技术方案青岛积成电子有限公司
系统组成 集中器 产品概述 先进的技术平台：进口工业级CPU硬件平台，高效的 嵌入式软件平台 灵活多样的通讯方式：支持GPRS、RF无线及 RS232/RS485/M-BUS数字通道等方式 调试方便：可使用手机进行参数设置及现场调试 数据采集、处理及存储：大容量存储体，长期保存各种数据 数据传输：中继路由和级联功能，支持数据转发 最多可下挂100只采集器，实现数据集中上传 参数设置和查询：设置终端参数、抄表参数，时钟召测及对时 本地功能及终端维护：本地显示、维护接口、拓展接口自检、 异常维护及远程在线软件升级 技术参数 项目功能及技术指标 智能表数≤320块 下挂采集器≤100只 通讯方式支持GPRS/RF无线/RS23/RS485/M-BUS 采集周期5～1440分钟，可设置 存储容量标配64Mb 时钟精度<±1秒/天 掉电保存时钟6年，数据>10年 电源范围220V，允许偏差-20%～+20%； 50HZ，允许偏差 –6%～+2% 整机功耗视在功率≤15VA，有功功率≤10W 工作条件工作温度：－40℃～＋70℃，相对湿度：10%～ 100%， 工作大气压：63kPa～108kPa MTBF≥80000小时
远程升级支持远程升级、断点续传，方便功能扩展 安全措施铅封、口令 安装方式壁挂式，290×180×95mm(高×宽×厚) 1.1.抄表机 A188手持抄表软件是在广州捷宝电子科技发展有限公司A188手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。 1.2.无线远传水表 计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。绝无脉冲发讯水表的二次计量误差等弊端。 无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式； 宽频带设计，覆盖470-510MHz整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力； 低噪放大技术，大幅提高接收灵敏度。 采用世界最先进天线仿真软件HFSS进行天线仿真设计，极大提高了无线通讯效果，有效通讯距离大于800米。 超低功耗设计，同时采用大容量锂电池供电，使用寿命大于六年。 阀控部分采用球阀，具备开关阀到位检测功能，准确反映阀门的实际状态，同时程序中做定期开关阀处理，能有效防止水垢对阀门的堵塞。 可以对水表的当前数据，电池电压、阀门状态、通讯线道等参数进行实时监测并预警。 无线远传表的智能电子装置有地址码，可以通过集中器、抄表器设置，抄表时按地址码通讯，可保证数据唯一、正确。用户可以自行设置表计地址，方便管理。 外壳采用优质耐蚀优质黄铜制造。密封的字轮不会接触到流经水表的水，

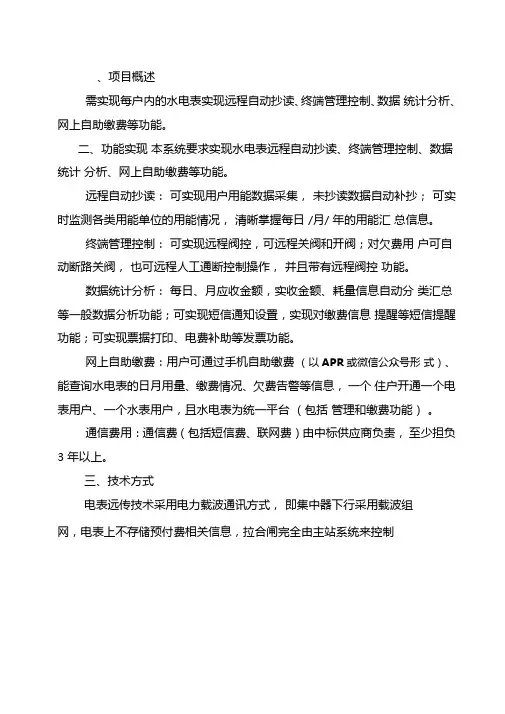

一、项目概述 需实现每户内的水电表实现远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。 二、功能实现 本系统要求实现水电表远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。 远程自动抄读：可实现用户用能数据采集，未抄读数据自动补抄；可实时监测各类用能单位的用能情况，清晰掌握每日/月/年的用能汇总信息。 终端管理控制：可实现远程阀控，可远程关阀和开阀；对欠费用户可自动断路关阀，也可远程人工通断控制操作，并且带有远程阀控功能。 数据统计分析：每日、月应收金额，实收金额、耗量信息自动分类汇总等一般数据分析功能；可实现短信通知设置，实现对缴费信息提醒等短信提醒功能；可实现票据打印、电费补助等发票功能。 网上自助缴费：用户可通过手机自助缴费（以APP或微信公众号形式）、能查询水电表的日月用量、缴费情况、欠费告警等信息，一个住户开通一个电表用户、一个水表用户，且水电表为统一平台（包括管理和缴费功能）。 通信费用：通信费（包括短信费、联网费）由中标供应商负责，至少担负3年以上。 三、技术方式 电表远传技术采用电力载波通讯方式，即集中器下行采用载波组网，电表上不存储预付费相关信息，拉合闸完全由主站系统来控制。
