灵感来源：……
目的：……
无线充电麦克风的电路原理
简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。只需把电池和接收设备放在充电平台上即可对其进行充电。
1 无线充电器原理与结构

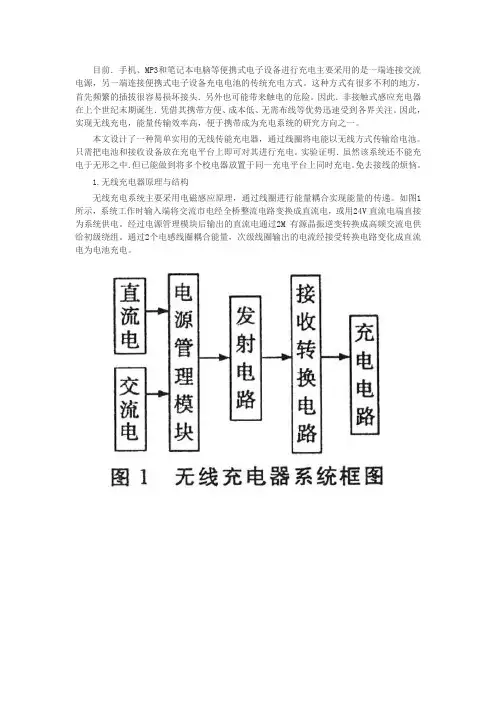

无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。
2 无线充电器发射电路模块
如图3，无线充电器主振电路采用2 MHz有源晶振作为振荡器。有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。根据并联谐振公式得匹配电容C约为140 pF。因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。
目前所需做的工作
1 电路的识别，各分块电路的整体把握
2 关键概念和公式的理解与应用
3 整个装置的设置，这是难点也是难点，但是做好1，2就应该没问题
4 成品的制作，这个先不着急，有时间就做
5 任务的分配，123是需要整个小组都要参与的，而前期的准备要分人尽快完成
6 现在你就请老师看一下，这个基本电路是否可行，行我们就继续研究。要想自己设计出电路，难度比较大，我们可以利用别人的电路，来运用到我们的发明上来，我们做一个资源的整合。
附录：废电池的坏处
废电池的坏处主要有：废电池里边含有汞、镉等等重金属，它们释放到大自然里会对环境造成很严重的危险。
废电池的危害：废弃在自然界电池中的汞会慢慢从电池中溢出来，进入土壤或水源，再通过农作物进入人体，损伤人的肾脏。在微生物的作用下，无机汞可以转化成甲基汞，聚集在鱼类的身体里，人食用了这种鱼后，甲基汞会进入人的大脑细胞，使人的神经系统受到严重破坏，重者会发疯致死。著名的日本水俣病就是甲基汞所致。镉渗出污染土地和水体，最终进入人体使人的肝和肾受损，也会引起骨质松软，重者造成骨骼变形。汽车废电池中含有酸和重金属铅泄漏到自然界可引起土壤和水源污染，最终对人造成危害。
废电池污染及其处理已经成为目前社会最为关注的环保焦点之一。国家环保总局科技标准司有关人士认为，随着我国电池的种类、生产量和使用量的不断扩大，废旧电池的数量和种类也在不断增加。废旧电池含有汞、铅、镉、镍等重金属及酸、碱等电解质溶液，对人体及生态环境有不同程度的危害。据了解，其中对人体健康和生态环境危害较大、列入危险废物控制名录的废电池主要有：含汞电池，主要是氧化汞电池；铅酸蓄电池；含镉电池，主要是镍镉电池。
湖南省动力化学电源工程技术研究中心杨毅夫博士告诉笔者，尽管我国一些大型电池生产企业已经开始生产无汞电池，但是大量中小企业生产的仍然是含汞电池，因其价格便宜，应用面广，销售量相当大。铅酸蓄电池主要应用在汽车、电动自行车、通讯备用电源和应急电源等方面。而镍镉电池则普遍用于手机、电动工具、电动玩具等方面，是一种可充电电池。
有关资料显示，一节一号电池烂在地里，能使1平方米的土壤永久失去利用价值；一粒纽扣电池可使600吨水受到污染，相当于一个人一生的饮水量。在对自然环境威胁最大的几种物质中，电池里就包含了汞、铅、镉等多种，若将废旧电池
混入生活垃圾一起填埋，或者随手丢弃，渗出的汞及重金属物质就会渗透于土壤、污染地下水，进而进入鱼类、农作物中，破坏人类的生存环境，间接威胁到人类的健康。
人体一旦吸收这些重金属以后，会出现哪些病症呢？据有关专家介绍，汞是一种毒性很强的重金属，对人体中枢神经的破坏力很大，上世纪五十年代发生在日本的震惊中外的水俣病就是由于汞污染造成的。目前我国生产的含汞碱性干电池的汞含量达1％－5％，中性干电池的汞含量为0．025％，我国电池生产消耗的汞每年就达几十吨之多。镉在人体内极易引起慢性中毒，主要病症是肺气肿、骨质软化、贫血，很可能使人体瘫痪。而铅进入人体后最难排泄，它干扰肾功能、生殖功能。
专家们认为，由于电池污染具有周期长、隐蔽性大等特点，其潜在危害相当严重，处理不当还会造成二次污染。据杨毅夫博士介绍，我国沿海某省的一些农民在回收铅酸蓄电池中的铅时，因为回收处理不当，把含有铅和硫酸的废液倒掉，不仅造成了铅中毒，而且使当地农作物无法生长。
电动车48V 充电器原理图与维修 电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图1 所示 工作原理 220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的2 脚和 5 脚。 正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的 3 脚，从 1 脚输出高电平。1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的 6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。当电池压升到44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。当充电流减小到200MA－300MA 时，R33 上端的电压下降，IC3 的 3 脚电压低于2 脚，1 脚输出低电平，双色发光二极管LED2 中的红色发光二极管熄灭，三极管VT2 截止，风扇停止运转，同时IC3 的7 脚输出高电平，此高电平一路经过电阻R35 点亮双色发光二极管LED2 中的绿色发光二极管（指示电已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2 到达IC2 的 1 脚，使输出电压降低，充电器进入200MA-300MA 的涓流充电阶段（浮充），改变RP2 的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折流（200－300MA）。 常见故障
MP3 手机USB充电器电路与说明（多图） 图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。 本电路虽然元件少，但是还设计有过流过载短路保护功能。当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。当然，如果需要输出 5V500MA的话，就需要将R1适当改小。注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。
USB用电池充电器电路图 如图是USB用电池充电器电路。它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。电路中，LM3622为锤离子电池充电控制器。设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。 在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。在开关通/断工作时，LM3525具有过电流与欠电压防止功能。在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。在优选元件的情况下 LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。 对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。 在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。在低输入情况下，充电电流降为50%对电池恒压充电。当输人电压低到4.5V时，电池不能满充电到4.2V。在设计USB电源时，要采用低阻抗电缆和低电阻接线，使充电电路的输入电压足够高，确保不会出现慢充电或不完全充电的情况。
镍氢电池充电器电路图及原理分析 镍氢电池充电器原理图:由LM324组成，用TL431设置电压基准，用S8550作为调整管，把输入电压降压，对电池进电行充电，电路附图所示.其工作原理是: 1.基准电压Vref形成 外接电源经插座X、二极管VD1后由电容C1滤波。VD1起保护作用，防止外接电源极性反接时损坏TL431。R3、R4、R5和TL431组成基准电压Vref，根据图中参数Vref= 2.5×(100+820)／820=2.80(v)，这个数据主要是针对镍氢充电电池而设计(单节镍氢充电电池充满后电压约 为1.40V)。 2.大电流充电 (1)工作原理 接入电源，电源指示灯LED(VD2)点亮。装入电池(参考图片，实际上是用导线引出到电池盒，电池装在电池盒中)，当电池电压低于Vref时，IC1-1输出低电平，VT1导通，输出大电流给电池充电。此时，VT1处于放大状态-这是因为电池电压和-VD4压降的和约为3.2V(假设开始充 电时电池电压约为2.5V)，而经VD1后的电压大约5.OV，所以，VT1的发射极－集电极压差远大于0.2V，当充电电流为300mA时，VT1发热比较严重，所以最好用PT=625mW的S8550，或者适当增大基极电阻以减小充电电流(注：由于LM324低电平驱动能力较小，实测IC1-2，IC1-4输出低电平并不是0V，而是约为0.8V)。 (2)充电的指示 首先看IC1-3的工作情况：其同相端1O脚通过R13接Vref,R14接成正反馈，反相端9脚外接电容，并有一负反馈通路，所以，它实际上构成了滞回比较器。刚开始时C2上端没有电压，则IC1-3输出高电平。这个高电平有两个放电通路，一个通路是通过R14反馈到10脚，另一通路是经电阻R15对电容C2充电，当充电的电压高于10脚电压V+ 时，比较器翻转输出低电平；与此同时，由于R14的反馈作用，10脚电压立即下跳到V-，这时，电容C2通过电阻R15放电，当放电的电压小于10脚电压V-时，比较器再次翻转输出高电平，由于R14的反馈作用，10脚电压立即上跳到V+，此后电路一直重复上述过程，因此，IC1-3的输出为频率固定的方波信号。 其次看IC1-4的工作情况：电池电压经R2、R16分压，接IC1-4的12脚，因为R2< 手机通用充电器及诺基亚手机充电器原理与维修 图片： 这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光， 指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。 图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升 无线充电原理图文详解 支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。 无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。 NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo 将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。 软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。 未来无线充电的应用范围将有望扩大到EV的充电系统。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、 韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 19世纪发现的物理现象 电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。 用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。 电动车充电器电路图及维修方法 充电器常见的故障有三大类:高压故障;低压故障;高压、低压均有故障。 1、高压故障的主要现象就是指示灯不亮,其特征有保险丝熔断,整流二极管D1击穿,电容C11鼓包或炸裂。Q1击穿,R25开路。U1的7脚对地短路。R5开路,U1无启动电压,更换以上元件即可修复。 2、若U1的7脚有11V以上电压,8脚有5V电压,说明U1基本正常。应重点检测Q1与T1的引脚就是否有虚焊。若连续击穿Q1,且Q1不发烫,一般就是D2,C4失效,若就是Q1击穿且发烫,一般就是低压部分有漏电或短路,过大或UC3842的6脚输出脉冲波形不正常,Q1的开关损耗与发热量大增,导致Q1过热烧毁。高压故障的其她现象有指示灯闪烁,输出电压偏低且不稳定,一般就是T1的引脚有虚焊,或者D 3、R12开路,TL3842及其外围电路无工作电源。 3、另有一种罕见的高压故障就是输出电压偏高到120V以上,一般就是U2失效,R13开路所致或U3击穿使U1的2脚电压拉低,6脚送出超宽脉冲。此时不能长时间通电,否则将严重烧毁低压电路。低压故障大部分就是充电器与电池正负极接反,导致R27烧断、LM358击穿。其现象就是红灯一直亮,绿灯不亮,输出电压低,或者输出电压接近0V,更换以上元件即可修复。 4、另外W2因抖动,输出电压漂移,若输出电压偏高,电池会过充,严重失水,发烫,最终导致热失控,充爆电池。若输出电压偏低,会导致电池欠充。高低压电路均有故障时,通电前应首先全面检测所有的二极管、三极管、光耦合器4N3 5、场效应管、电解电容、集成电路、R25、R5、R12、R27,尤其就是D4(16A60V,快恢复二极管),C10(63V,470UF)。避免盲目通电使故障范围进一步扩大。有一部分充电器输出端具有防反接、防短路等特殊功能。其实就就是输出端多加一个继电器,在反接,短路的情况下继电器不工作,充电器无电压输出。还有一部分充电器也具有防反接、防短路的功能,其原理与前面介绍的不同,其低压电路的启动电压由被充电池提供,且接有一个二极管(防反接)。待电源正常启动后,就由充电器提供低压工作电源。 第二种充电器的控制芯片一般就是以TL494为核心,推动2只13007高压三极管。配合LM324(4运算放大器),实现三阶段充电。 5、220V交流电经D1-D4整流,C5滤波得到300V左右直流电。此电压给C4充电,经TF1高压绕组,TF2主绕组,V2等形成启动电流。TF2反馈绕组产生感应电压,使V1,V2轮流导通。因此在TF1低压供电绕组产生电压,经D9、D10整流、C8滤波,给TL494、LM324、V3、V4等供电。此时输出电压较低。TL494启动后其 专门找了几个例子，让大家看看。自己也一边学习。 分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。 不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。 变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高， 郑州科技学院 《模拟电子技术》课程设计 题目手机充电器 学生姓名 x x x 专业班级电气工程及其自动化班 学号2012470xx 院（系）电气工程学院 指导教师 xx 完成时间 2014年月日 前言 随着科学技术的发展，手机逐渐成为人们交流的主要工具，在人类社会中扮演着重要的角色。但是也有不利的一方面，消费者每当更换一个手机就必须更换原配充电器，或者是原配充电器遗失或损坏后找不到与之相匹配的充电器，所以必须抛弃手机或者寻找原配充电器，但是花很多的钱。手机配件的不完善逐渐成为国产手机被消费者厌恶最多的问题之一，致使国内手机的销量下降。 在2003年，深圳市海陆通电子有限公司研发推出了历史上第一款通用型手机充电器——万能充，让海陆通公司始料不及的是，这个看似简单但外观独特的充电器却获得市场的热销。“第一次推出的几十万批量试单，三天内全部售完，完全出乎在我们的预料。”没有想不到只有做不到，至此万能充电器逐渐成为人们充手机的主要工具，方便快捷。 以前一个手机要对一个原装充电器，因为手机的更新换代速度很快，有的人半年就换一台手机，一个老百姓平均使用的充电器十个八个，对社会的有限资源是极大的浪费。但是万能充发明出来后，一个充电器基本可以满足全家人使用。所以说对节约社会资源，减少资源浪费做出了一定的贡献，在这个行业来说也是一个创新性的里程碑式的产品，有效地推动了充电器标准化的进程。一个小小充电器不仅改变了海陆通公司的命运，也改变了数以千万中国手机用户换手机一定要换充电器的束缚，给手机用户带来了极大的便利。 目录 1设计的目的 (1) 2设计的任务与要求 (1) 2.1设计的任务 (1) 2.2设计的要求 (1) 3设计方案与论证 (1) 3.1 设计的方案 (1) 3.2万能充的原理方框图 (2) 4设计原理及功能说明 (3) 4.1元器件的选用原理 (3) 4.2总体电路图 (5) 5单元电路 (7) 5.1变压器 (7) 5.2二极管 (8) 6硬件的安装与调试 (9) 6.1硬件的安装 (9) 6.2硬件的调试 (9) 7总结 (10) 参考文献 (10) 附录1：总体电路原理图 (11) 附录2：元器件清单 (11) 星手机充电器原理与维修 图片： 这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光， 指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。 图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升 无线充电技术介绍 支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。 无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。 NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放臵在充电座上即可为电池充电。今后NTT DoCoMo将在电影院、餐厅、酒店、机场休息室等公共场所设臵充电座，便于用户在外出时使用。 软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。 未来无线充电的应用范围将有望扩大到EV的充电系统。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 19世纪发现的物理现象 电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯〃奥斯特（Hans Oersted） 发现了这种电磁效应。 用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔〃法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。 无线充电使用的充电座和终端分别内臵了线圈，使二者靠近便开始从充电座向 无线充电已经在电动牙刷、电动剃须刀、无绳电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域及电动汽车和列车领域。未来可以将无线充电装置安装在办公桌内部,只要将笔记本或PDA 等电器放在桌上就能够立即供 电。 以下是四种主要无线充电方式： 无线充电方式 充电 效率 使用频率范围 传输距离 电场耦合方式 电磁感应方式 92% 22KHz 数mm-数cm 磁共振方式 95% 13.56MHz 数cm-数m 无线电波方式 38% 2.45GHz 数m- 1.电磁感应方式 无线供电驱动一枚60W电灯泡，效率高达75%。 电磁感应无线充电产品示意图 电磁感应方式，送电线圈与受电线圈的中心必须完全吻合。稍有错位的话，传输效率就会急剧下降。下图靠移动送电线圈对准位置来提高效率。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”， 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 在伦 敦利用其最新研发的感应式电能传输技术成功实现为电动汽车无线充电。在展示过程中，该公司将电能接收垫安装于雪铁龙电动汽车车身下侧，这样电池就可以通过无线充电系统进行无线充电。 电动牙刷无线充电示意图 一种无线充电器发送和接收原理图 2. 磁共振方式 磁共振方式的原理与声音的共振原理相同。排列好振动频率相同的音叉，一个发声的话，其他的也会共振发声。同样，排列在磁场中的相同振动频率的线圈，也可从一个向另一个供电。 相比电磁感应方式，利用共振可延长传输距离。磁共振方式不同于电磁感应方式，无需使线圈间的位置完全吻合。 应用： 三菱汽车展示供电距离为20cm，供电效率达90％以上。线圈之间最大允许错位为20cm。如果后轮靠在车挡上停车，基本能停在容许范围内。 索尼公司发布的一款样机：无电源线的电视机利用磁场共振实现无线供电的电视机。 还有将供电线圈埋入道路中，在红灯停车时和行驶中为电动汽车充电的构想，以及利用植入轨道中的线圈为行驶中的磁悬浮列车供电的设想。 磁共振方式由能量发送装置，和能量接收装置组成，当两个装置调整到相同频率，或者说在一个特定的频率上共振，它们就可以交换彼此的能量。 简单充电器电路图 一般电池充电均采用恒流方式，这样只需控制充电时间即可完成对电池的充电。从该电池外观上看，它是镍氢电池，容量为1450毫安时。其标准充电方法是：用电池额定容量的1/10电流即145毫安充电14~16小时。本充电器实测充电电流为170毫安左右，充电时间约为12小时。制作所需的元件有：变压器一个，功率在10W左右，次级绕组的电压在12~15V之间；7812三端稳压集成电路一个；IN4008二极管4个（或1A/200V整流桥一个），2200UF/50V电解电容和0.1UF无极性电容各一个；56欧姆电阻一只（阻值大小可以根据需要自定）；可放4节电池的电池盒一个；电路板一块，导线若干。制作说明及注意点：选好元件以后按照电路图组装好电路，仔细检查确保焊接无误。三端稳压集成电路须安装散热片。电阻的功率2W以上，最好选择阻燃电阻。在电路板上安装电阻时要在他周围预留一定的空间，因为电阻也有较大的发热量。充电时间计算：应充入的容量是1450/10*14=2030毫安时充电电流为170毫安时的充电时间为2030/170约为12小时根据实际需要，改变电阻的阻值大小即可在一定范围内改变充电电流，也就控制了充电时间的长短。不过建议在一般情况下不要采用大电流充电，以免影响电池的使用寿命。本充电器给电池充一次电，在笔者的奥林巴斯C-860L上可以拍照200~300张（LCD取景屏常开，偶尔使用闪光灯），使用至今已4个多月，电池工作一直良好。而制作本充电器仅花费十几元，起性价比是极高的，使用效果也非常令人满意。 说明：印刷电路板中J1接电源变压器的副边输出，J2接电池组。板中的D为硅整流桥。 手机万能充电器电路原 理与维修 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】 手机万能充电器电路原理与维修 由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维 修时参考。 四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。 一、工作原理 该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键) 才行。具体电路原理如下。 1．振荡电路 该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T的1-1初级绕组中产生的磁通量也开始减少。在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充电电压。 2．充电电路 电动车充电器原理及维修 常用电动车充电器根据电路结构可大致分为两种。 第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1 工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1 为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3, 达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第 手机充电器电路图讲解 时间：2012-12-18 来源：作者： 分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。 不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。 变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容 滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关 13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能 量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。 而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。没找到二极管RF93 的资料，估计是一个快速回复管，例如肖特基二极管等，因为开关电源的工作频率较高，所以需要工作频率的二极管。这里可以用常见的1N5816、1N5817等肖特基二极管代替。 同样因为频率高的原因，变压器也必须使用高频开关变压器，铁心一般为高频铁氧体磁芯，具有高的电阻率，以减小涡流。 霓虹灯灯管要求很高的启动电压，需用一个漏磁变压器作启动和整流用。漏磁变压器的空载二次电压不小于15kV、容量为450V·A、电流为24mA、短路电流为30mA。这样的漏磁变压器能点亮管径为12mm、展开长度约为12m的灯管。霓虹灯控制电路: 工作原理 220V 交流电经 LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经 C3 滤波后形成约 300V 的直流电压,300V 直流电压经过启动电阻 R4 为脉宽调制集成电路 IC1 的 7 脚提供启动电压,IC1 的 7 脚得到启动电压后,(7 脚电压高于 14V 时,集成电路开始工作),6 脚输出 PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过 VT1 的 S 极-D 极-R7-接地端.此时开关变压器 T1 的 8-9绕产生感应电压,经 VD6，R2 为 IC1 的 7 脚提供稳定的工作电压，4 脚外接振荡阻 R10 和振荡电容 C7 决定 IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器 4N35)配合用来稳定充电压,调整 RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。VT1 开始工作后,变压器的次级 6-5 绕组输出的电压经快速恢复二极管 VD60 整流,C18 滤波得到稳定的电压(约 53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻 R38,稳压二极管 VZD1,滤波电容 C60,为比较器 IC3(LM358)提供 12V 工作电源,VD12 为 IC3 提供基准压,经 R25,R26,R27 分压后送到 IC3 的 2 脚 和 5 脚。 正常充电时，R33 上端有 0.18－0.2V 的电压，此电压经 R10 加到 IC3 的3 脚，从 1 脚输出高电平。1 脚输出的高电平信号分三路输出，第一路驱动 VT2 导通，散热风扇得开始工作，第二路经过电阻 R34 点亮双色二极管 LED2 中的红色发光二极管，第三路输入到 IC3 的 6 脚，此时 7 脚输出低电平，双色发光二极管 LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。当电池压升到 44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。当充电流减小到200MA－300MA 时，R33 上端的电压下降，IC3 的 3 脚电压低于 2 脚，1 脚输出低电平，双色发光二极管 LED2 中的红色发光二极管熄灭，三极管 VT2 截止，风扇停止运转，同时 IC3 的 7 脚输出高电平，此高电平一路经过电阻 R35 点亮双色发光二极管 LED2 中的绿色发光二极管（指示电已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经 R52，VD18,R40,RP2 到达 IC2 的 1 脚，使输出电压降低，充电器进入 200MA-300MA 的涓流充电阶段（浮充），改变 RP2 的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折流（200－300MA）。 常见故障 这种类型充电器的常见故障有下面几种情况： 1、高压电路故障：该部分路出现问题的主要现象是指示灯不亮。通常还伴有保险丝烧断，此时应检查整流二极管 VD1-VD4 是否击穿，电容 C3 是否炸裂或者鼓包， VT2 是否击穿， R7,R4 是否开路，此时更换损坏的元件即可排除故障，若经常烧 VT1,且 VT1 不烫手，则应重点检查 R1,C4,VD5 等元器件，若VT1 烫手，则重点检查开关变压器次级路中的元器件有无短路或者漏电。若红色指示灯闪烁，则故障多数是由 R2 或者 VD6 开路，变压器 T1 线脚虚焊引起。 2、低压电路故障：低压电路中最常见的故障就是电流检测电阻 R33 烧断，此时的故障现象是红灯一直亮，绿灯不亮，输出电压低，电瓶始终充不进电，另外，若 RP2 接触不良或者因振动导致阻值变化（充电器注明不可随车携带就是怕 RP2 因振动而改变阻值），就会导致输出电压移。若输出电压偏高，电瓶会过充，严重时会失水－发烫，最终导致充爆，若输出电压偏低，会导致电瓶欠充，缩短其寿命。 锂电池充电电路图 2009-03-08 18:26 锂电池是继镍镉、镍氢电池之后，可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。 ?? 一、锂电池与镍镉、镍氢可充电池： 锂离子电池的负极为石墨晶体，正极通常为二氧化锂。充电时锂离子由正极向负极运动而嵌入石墨层中。放电时，锂离子从石墨晶体内负极表面脱离移向正极。所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。因而这种电池叫做锂离子电池，简称锂电池。 锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有，因而在使用范围上受到限制。????????????????????????????? ?? 二、锂电池的特点： 1、具有更高的重量能量比、体积能量比； 2、电压高，单节锂电池电压为，等于3只镍镉或镍氢充电电池的串联电压； 3、自放电小可长时间存放，这是该电池最突出的优越性； 4、无记忆效应。锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电； 5、寿命长。正常工作条件下，锂电池充/放电循环次数远大于500次； 6、可以快速充电。锂电池通常可以采用～1倍容量的电流充电，使充电时间缩短至1～2小时； 7、可以随意并联使用； 8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池； 9、成本高。与其它可充电池相比，锂电池价格较贵。 三、锂电池的内部结构： ??? 锂电池通常有两种外型：圆柱型和长方型。 电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件，以便电池在不正常状态及输出手机充电器原理与维修
