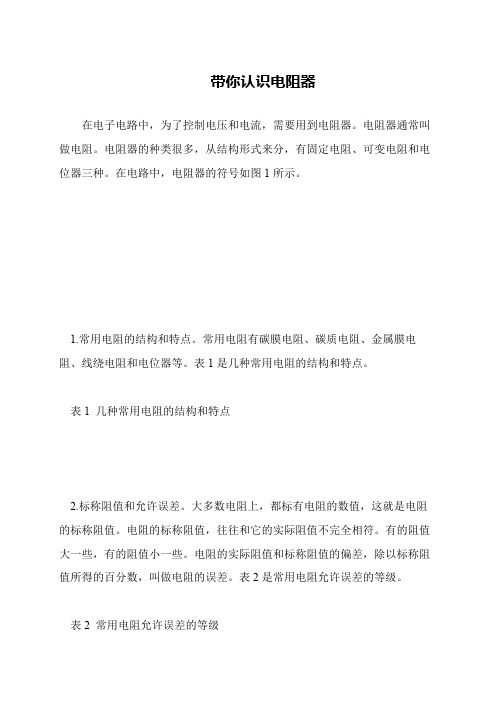

带你认识常用的电阻器

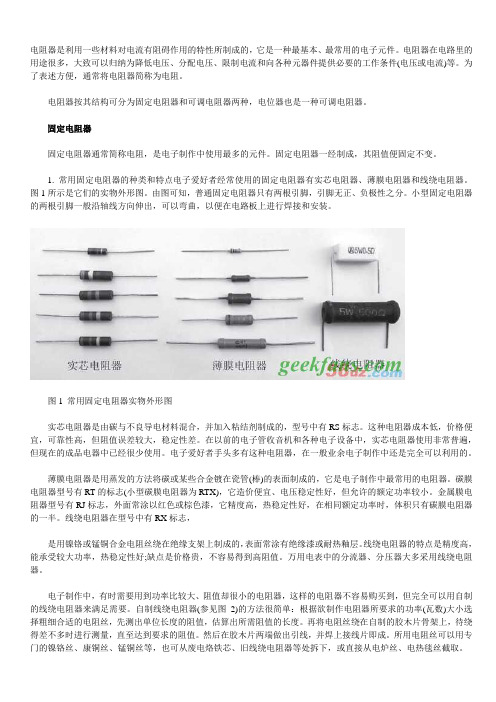

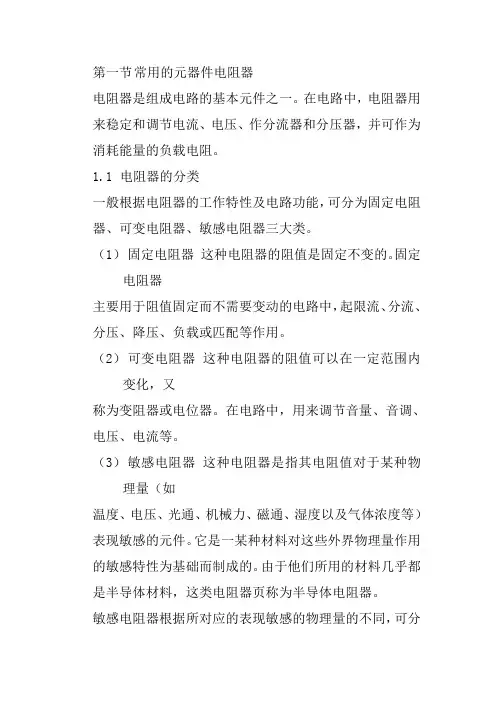

1.常用电阻的结构和特点。常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
?
?
?
?
?
?
?表1 几种常用电阻的结构和特点
?
2.标称阻值和允许误差。大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。
?
?
?表2 常用电阻允许误差的等级
?
?国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻，标称值越多。表3是普通电阻的标称阻值系列。表中的标称值可以乘以10、100、1000、……比如1.0这个标称值，就有
告验报实 号：实验成绩：班级：学姓名：同组姓名：实验日期：08/4/14 指导老师：助教15 批阅日期： 光敏电阻基本特性的测量 【实验目的】 1.了解光敏电阻的工作原理及相关的特性。 了解非电量转化为电量进行动态测量的方法。 2.了解简单光路的调整原则和方法. 3.在一定照度下，测量光敏电阻的电压与光电流的关系。4. 在一定电压下，测量光敏电阻的照度与光电流的关系。 5. 【实验原理】 1 光敏电阻的工作原理 在光照作用下能使物体的电导率改变的现象称为内光电效应。本实验所用的光敏 电阻就是基于内光电效的光电元件。当内光电效应发生时，固体材料吸收的能量 使部分价带电子迁移到导带，同时在价带中留下空穴。这样由于材料中载流子个 数增加，使材料的电导率增加。电导率的改变量为： (1) 式中e为电荷电量；为空 为电子的为空穴的迁移率；为电子浓度的改变量；穴浓度的改变量； U后，光电流为 (2) 迁移率。当光敏电阻两端加上电压式中A为与电流垂直的截面积，d为电极间的 距离。 用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料．目前生产的光敏电阻主要是硫化镉．光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点，被广泛地用于自动
化技术 中． 本实验光敏电阻得到的光照由一对偏振片来控制。当两偏振片之间的夹 ，其中：为不加偏振片时的光照，角为D时，光照为为当量偏振片平行时的透明度。 2 光敏电阻的基本特性 光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等。本实验主要研究光敏电阻的伏-安特性和光照特性。3.附上实验中的光路图: 【实验数据记录、实验结果计算】 1测量光敏电阻的电压与光电流的关系 在调整好光路后，就可以做这一个内容的实验了。下面附上这个实验内容的电路图： 表中记录的数据为的值，单位为
接地电阻测量实验报告范文 为了了解接地装置的接地电阻值是否合格、保证安全运行，同时根据配电设备维护规程的有关规定，我部于20xx 年3月1日上午8:00 对乐民原料部弓角田煤矿各变配电点的接地及其各变压器对地绝缘情况进行测量试验。试验过程及试验结果分析报告如下： 一、试验前的准备： 1、制订试验方案： 前期，我们组织机电队人员一起到现场查看接地装置，查找接地极的适合试验的位置，制订、讨论、修改试验方案，提出试验中的注意事项。 2、试验方法： 接地电阻表本身备有三根测量用的软导线，可接在E、P、C三个接线端子上。接在E端子上的导线连接到被测的接地体上，P端子为电压极，C端子为电流极（P、C都称为辅助接地极），根据具体情况，我们准备采用两种方式测量：（1）、将辅助接地极用直线式或三角线式，分别插入远离接地体的土壤中；（2）、用大于25cm×25cm的铁板作为辅助电极平铺在水泥地面上，然后在铁板下面倒些水，铁板的布放位置与辅助接地极的要求相同。两种方法我们都采取接地体和连接设备不 断开的方式测量，接地电阻电阻表将倍率开关转换到需要的量程上，用手摇发电机手柄，以每分钟120转/分以上的速度转时，使电阻表上的仪表指针趋于平衡，读取刻盘上
的数值乘以倍率即为实测的接地电阻值。 3、试验工具： 我们准备好ZC29B-2型接地电阻测试仪、ZC110D-10（0~2500MΩ）型摇表、万用表、铜塑软导线（BVR 1.5mm2）、测电笔、接地极棒和接地板等试验用具及棉纱等辅助材料。 二、试验过程： 1、3月1日上午，现场试验人员进行简单碰头，并进行分工：由帅锐进行测量、值班人员蔡富贵和彭余坤配合操作、陈应沫记录、班长方兴华负责监护； 2、8:45试验开始； 3、测量辅助接地极间及与测量接地体间的距离； 4、采取第一种方法，将接地极棒插入到土壤中并按照图纸接好线； 5、将测量接地体连接处与连接端子牢靠连接； 6、将导线与接地电阻表接好； 7、校正接地电阻表； 8、测量并记录数据；（试验数据见附表） 9、采取第二种方法，测量并记录数据； 10、整个试验过程结束。 恒鼎实业弓角田煤矿春季预防性试验设备外壳接地测试记录 恒鼎实业弓角田煤矿春季预防性试验变压器绝缘测试记录 使用仪器： ZC29B-2型接地电阻测试仪
实验报告 姓名：班级：学号：实验成绩： 同组姓名：实验日期：08/4/14 指导老师：助教15 批阅日期： 光敏电阻基本特性的测量 【实验目的】 1.了解光敏电阻的工作原理及相关的特性。 2.了解非电量转化为电量进行动态测量的方法。 3.了解简单光路的调整原则和方法. 4.在一定照度下，测量光敏电阻的电压与光电流的关系。 5.在一定电压下，测量光敏电阻的照度与光电流的关系。 【实验原理】 1 光敏电阻的工作原理 在光照作用下能使物体的电导率改变的现象称为内光电效应。本实验所用的光敏电阻就是基于内光电效的光电元件。当内光电效应发生时，固体材料吸收的能量使部分价带电子迁移到导带，同时在价带中留下空穴。这样由于材料中载流子个数增加，使材料的电导率增加。电导率的改变量为： (1) 式中e为电荷电量；为空穴浓度的改变量；为电子浓度的改变量；为空穴的迁移率；为电子的迁移率。当光敏电阻两端加上电压U后，光电流为 (2) 式中A为与电流垂直的截面积，d为电极间的距离。 用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料．目前生产的光敏电阻主要是硫化镉．光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点，被广泛地用于自动化技术中．
本实验光敏电阻得到的光照由一对偏振片来控制。当两偏振片之间的夹角为时，光照为，其中：为不加偏振片时的光照，D为当量偏振片平行时的透明度。 2 光敏电阻的基本特性 光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等。本实验主要研究光敏电阻的伏-安特性和光照特性。3.附上实验中的光路图: 【实验数据记录、实验结果计算】 1测量光敏电阻的电压与光电流的关系 在调整好光路后，就可以做这一个内容的实验了。下面附上这个实验内容的电路图：
实验十-光敏电阻及光敏二极管的特性实验 实验1：光敏电阻的特性实验 一、实验目的 了解光敏电阻的光照特性和伏安特性。 二、实验原理 在光线的作用下，电子吸收光子的能量从键合状态过渡到自由状态，引起电导率的变化，这种现象称为光电导效应。光电导效应是半导体材料的一种体效应。光照愈强，器件自身的电阻愈小。基于这种效应的光电器件称光敏电阻。光敏电阻无极性，其工作特性与入射光光强、波长和外加电压有关。实验原理图如图10-1。 三、实验器械 主机箱中的转速调节0～24V 电源、±2V～±10V 步进可调直流稳压电源、电流 表、电压表；光电器件实验（一）模板、光敏电阻、发光二极管、庶光筒。 四、实验接线图 五、实验数据记录和数据处理 1：亮电阻和暗电阻测量
实验数据如下： 2：光照特性测量 实验数据如下： 实验数据拟合图像如下： 3：伏安特性测量 实验数据如下： 实验数据拟合图像如下： 六、实验思考题
1：为什么测光敏电阻亮阻和暗阻要经过10 秒钟后读数，这是光敏电阻的缺点，只能应用于什么状态？ 答：稳定态 实验2：光敏二极管的特性实验 一、实验目的 了解光敏二极管工作原理及特性。 二、实验原理 当入射光子在本征半导体的p-n 结及其附近产生电子—空穴对时，光生载流子受势垒区电场作用，电子漂移到n 区，空穴漂移到p 区。电子和空穴分别在n 区和p 区积累，两端便产生电动势，这称为光生伏特效应，简称光伏效应。光敏二极管基于这一原理。如果在外电路中把p-n 短接，就产生反向的短路电流，光照时反向电流会增加，并且光电流和照度基本成线性关系。 三、实验器械 主机箱中的转速调节0～24V 电源、±2V～±10V 步进可调直流稳压电源、电流表、电压表；光电器件实验（一）模板、光敏二极管、发光二极管、庶光筒 四、实验接线图 将上图中的光敏电阻更换成光敏二极管（注意接线孔的颜色相对应即+、-极性），按上图安装接线，测量光敏二极管的暗电流和亮电流。 五、实验数据记录和数据处理 1：光照特性 亮电流测试实验数据如下： 实验数据拟合图像如下：
实验报告 姓名：高阳班级：F0703028 学号：5070309013 实验成绩： 同组姓名：实验日期：08/4/14 指导老师：助教15 批阅日期： 光敏电阻基本特性的测量 【实验目的】 1.了解光敏电阻的工作原理及相关的特性。 2.了解非电量转化为电量进行动态测量的方法。 3.了解简单光路的调整原则和方法. 4.在一定照度下，测量光敏电阻的电压与光电流的关系。 5.在一定电压下，测量光敏电阻的照度与光电流的关系。 【实验原理】 1 光敏电阻的工作原理 在光照作用下能使物体的电导率改变的现象称为内光电效应。本实验所用的光敏电阻就是基于内光电效的光电元件。当内光电效应发生时，固体材料吸收的能量使部分价带电子迁移到导带，同时在价带中留下空穴。这样由于材料中载流子个数增加，使材料的电导率增加。电导率的改变量为： (1) 式中e为电荷电量；为空穴浓度的改变量；为电子浓度的改变量；为空穴的迁移率；为电子的迁移率。当光 敏电阻两端加上电压U后，光电流为(2) 式中A 为与电流垂直的截面积，d为电极间的距离。
用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料．目前生产的光敏电阻主要是硫化镉．光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点，被广泛地用于自动化技术中． 本实验光敏电阻得到的光照由一对偏振片来控制。当两偏振片之间的夹角为时，光照为，其中：为不加偏振片时的光照，D为当量偏振片平行时的透明度。 2 光敏电阻的基本特性 光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等。本实验主要研究光敏电阻的伏-安特性和光照特性。3.附上实验中的光路图: 【实验数据记录、实验结果计算】 1测量光敏电阻的电压与光电流的关系 在调整好光路后，就可以做这一个内容的实验了。下面附上这个实验内容的电路图：
光电子技术基础实验报告 实验题目光敏电阻特性测量实验日期2020.09.04 姓名组别04 班级18B 学号 【实验目的】 1、了解光敏电阻的工作原理和使用方法； 2、掌握光强与光敏电阻电流值关系测试方法； 3、掌握光敏电阻的光电特性及其测试方法； 4、掌握光敏电阻的伏安特性及其测试方法； 5、掌握光敏电阻的光谱响应特性及其测试方法； 6、掌握光敏电阻的时间响应特性及其测试方法。 【实验器材】 光电技术创新综合实验平台一台 特性测试实验模块一块 光源特性测试模块一块 连接导线若干 【实验原理】 光敏电阻在黑暗的室温条件下，由于热激发产生的载流子使它具有一定的电导，该电导称为暗电导，其倒数为暗电阻，一般的暗电导值都很小（或暗电阻阻值都很大）。当有光照射在光敏电阻上时，电导将变大，这时的电导称为光电导。电导随光照量变化越大的光敏电阻，其灵敏度就越高，这个特性就称为光敏电阻的光电特性，也可定义为光电流与照度的关系。 光敏电阻在弱辐射和强辐射作用下表现出不同的光电特性（线性和非线性），实际上，它的光电特性可用在“恒定电压”下流过光敏电阻的电流IP ，与作用到光敏电阻上的光照度 E 的关系曲线来描述，不同材料的光照特性是不同的，绝大多数光敏电阻光照特性是非线性的。光敏电阻的本质是电阻，因此它具有与普通电阻相似的伏安特性。在一定的光照下，加到光敏电阻两端的电压与流过光敏电阻的亮电流之间的关系称为光敏电阻的伏安特性。 光敏电阻的符号和连接
【实验注意事项】 1、打开电源之前，将“电源调节”处旋钮逆时针调至底端； 2、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，方可打开电源进行实验； 3、若照度计、电流表或电压表显示为“1＿”时说明超出量程，选择合适的量程再测量； 4、严禁将任何电源对地短路。 5、仪器通电测试前，一定要找老师检查后方可通电测试。 【主要实验步骤】 基础实验： 组装好光源、遮光筒和光探结构件，如下图所示： 1、打开台体电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止。 2、特性测试模块的 0-12V（J5）和 GND 连接到台体的 0-30V 可调电源的 Vout+和 Vout- 上。 3、J5连接电流表+极，电流表-极连接光敏电阻套筒黄色插孔，光敏电阻套筒蓝色插孔连接J6，电压表+极连接光敏电阻套筒黄色插孔，电压表-极连接光敏电阻套筒蓝色插孔。光敏电阻红黑插座与照度计红黑插座相连。（RP1的值可根据器件特性自行选取） 4、将光源特性测试模块+5V，-5V和GND连接到台体的+5V，-5V和GND1上，航空插座FLED-IN与全彩灯光源套筒相连接。打开光源特性测试模块电源开关K101，将S601，S602， S603开关向下拨（OFF档），使光照强度为0，即照度计显示为0。 5、将S601，S602，S603开关向上拨（ON档），将可调电源电压调为5V，光源颜色选为白光，按“照度加”或“照度减”，测量照度为100Lx、150Lx、200Lx、250Lx、300Lx、350Lx、400Lx、450Lx、500Lx、550Lx、600Lx电压表对应的电压值U，电流表对应的电流值I，光敏电阻值 RL=U/I。且将实验数据记录于表1-1中： 6、改变电源供电偏压，分别记录电压为 7V 和 9V 时，不同光照度下对应的电流值，并分别记录于表 1-2 及表 1-3 中： 7、保持照度为 100Lx 不变，调节电源供电偏压，使供电偏压为 1V、2V、3V、4V、5V、 6V、7V、8V、9V、10V，分别记录对应的电流值，并记录表 1-4 中： 8、按“照度加”，调节使光照为 200Lx、400Lx，记录同一光照不同电压下对应的电流值，并分别记录表 1-5 至表 1-9 中： 9、使可调电源偏压调为 5V 分别测量不同颜色光在 200 Lx 光照强度下，光敏电阻的电流值，将各个光源 200 lx 照度下光敏电阻的电流值记录在表 1-10 中： 10、将S601，S602，S603开关向下拨（OFF档），将可调电源电压调为5V。将光源特性测试模块的J701与光源特性测试模块的J601，J602，J603插座相连接。观察光源特性测试模块的J701点波形和特性测试模块J6点波形，分析光敏电阻的时间响应特性。 11、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验台电源。
电阻的阻值和误差用色环表示 碳质电阻和一些 1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环,其余顺次是二、三、四道色环,如图 1所示。第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字, 第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表 1。 表 1 色环颜色所代表的数字或意义 色别第一色环数字第二色环数字第三色环应乘的数第四色环误差 棕 1 1 10 红 2 2 100 橙 3 3 1K 黄 4 4 10K 绿 5 5 100K 蓝 6 6 1M 紫 7 7 10M 灰 8 8 100M 白 9 9 黑 0 0 1 金 0.1 5% 银 0.01 10%
无色 20% 比如有一个碳质电阻,它有四道色环,顺序是红、紫、黄、银。这个电阻的阻值就是 270000欧,误差是±10%。 常用电阻阻值标称值表 电阻本身的阻值常用的有 161种 1, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8 2, 2.2, 2.4, 2.7 3, 3.3, 3.6, 3.9 4.3, 4.7 5.1, 5.6 6.2, 6.8 7.5 8.2 9.1 10, 11, 12, 13, 15, 16, 18 20, 22, 24, 27 30, 33, 36, 39 43, 47 51, 56 62, 68
75 82, 81 100, 110, 120, 130, 150 , 160, 180 200, 220, 240, 270 300, 330, 360, 390 430, 470 510, 560 620, 680 750 820 910 1K , 1.1K , 1.2K , 1.3K , 1.5K , 1.6K , 1.8K 2K , 2.2K , 2.4K , 2.7K 3K , 3.3K , 3.6K , 3.9K 4.3K , 4.7K 5.1K , 5.6K 6.2K , 6.8K , 7.5K 8.2K 9.1K 10K , 11K , 12K , 13K , 15K , 16K , 18K 20K , 22K , 24K , 27K
光电探测技术 实验报告 班级：10050341 学号：05 姓名：解娴
实验一光敏电阻特性实验 一、实验目的 1.了解一些常见的光敏电阻的器件的类型； 2.了解光敏电阻的基本特性； 3.测量不同偏置电压下的光敏电阻的电压与电流，并作出V/A曲线。 二、实验原理 伏安特性显示出光敏电阻与外光电效应光电元件间的基本差别。这种差别是当增加电压时，光敏电阻的光电流没有饱和现象，因此，它的灵敏度正比于外加电压。 光敏电阻与外光电效应光电元件不同，具有非线性的光照特性。各种光敏电阻的非线性程度都是各不相同的。 大多数场合证明，各种光敏电阻均存在着分析关系。这一关系为 式中，K为比例系数；是永远小于1的分数。 光电流的增长落后于光通量的增长，即当光通量增加时，光敏电阻的积分灵敏度下降。 这样的光照特性，使得解算许多要求光电流与光强间必需保持正比关系的问题时不能利用光敏电阻。 光照的非线性特性并不是一切光敏半导体都必有的。目前已有就像真空光电管—样，它的光电流随光通量线性增大的光敏电阻的实验室试样。光敏电阻的积分灵敏度非常大，最近研究出的硒—鎘光敏电阻达到12A／lm，这比普通锑、铯真空光电管的灵敏度高120，000倍。
三、实验步骤 1、光敏电阻的暗电流、亮电流、光电流 按照图1接线，电源可从+2V～+8V间选用，分别在暗光和正常环境光照下测出输出电压V暗和V亮。则暗电流L暗=V暗/RL,亮电流L亮=V亮/RL，亮电流与暗电流之差称为光电流，光电流越大则灵敏度越高。 2、伏安特性 光敏电阻两端所加的电压与光电流之间的关系即为伏安特性。按照图1接线，分别测得偏压为2V、4V、6V、8V、10V时的光电流，并尝试高照度光源的光强，测得给定偏压时光强度的提高与光电流增大的情况。将所测得的结果 填入表格并做出V/I曲线。 图1光敏电阻的测量电路 偏压2V4V6V8V10V12V 光电阻I 四、实验数据 实验数据记录如下： 光电流： E/V246810 U/V0.090.210.320.430.56 I/uA1427.54255.270.5 暗电流：0.5uA 实验数据处理：
中国石油大学 智能仪器 实验报告 成 绩： 班级： 姓名： 同组者： 教师： 光敏电阻实验 【实验目的】 1、 了解光敏电阻的工作原理； 2、 掌握光敏电阻的光电特性，光谱响应特性，频率特性等基本特性； 3、 理解光敏电阻的一般应用。 【实验原理】 光敏电阻是利用半导体光电导效应制成的一种特殊电阻，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化．它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小．光敏电阻通常由光敏层、玻璃基片（或树脂防潮膜）和电极等组成的，如图1所示。可见光波段和大气透过的几个窗口都有适用的光敏电阻，利用光敏电阻制成的光控开关在我们日常生活中随处可见,广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、 家用电器（如电视机中的亮度自动调节,照相机的自动曝光 图1 光敏电阻结构图 控制等）及各种测量仪器中。 在光照作用下能使物体的电导率改变的现象称为内光电效应．本实验所用的光敏电阻就是基于内光电效应的光电元件．当内光电效应发生时，固体材料吸收的能量使部分价带电子迁移到导带，同时在价带中留下空穴。这样由于材料中载流子个数增加，使材料的电导率增加，电导率的改变量为 p n p e n e σμμ?=???+??? （1） 在（1）式中，e 为电荷电量，p ?为空穴浓度的改变量，n ?为电子浓度的改变量，μ表示迁移率。 当两端加上电压U 后，光电流为： ph A I U d σ= ??? （2） 式中A 为与电流垂直的表面，d 为电极间的间距。在一定的光照度下，σ?为恒定的值，因而光电流和电压成线性关系。 光敏电阻的伏安特性如图2所示，不同的光照度可以得到不同的伏安特性，表明电阻值随光照
