桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：单相全波整流电路图利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见，正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时,电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰,是220V交流电源，频率为50Hz，1直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设‘、t<0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
结论1：电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。
结论2：从图10.6可看出，滤波电路中二极管的导电角小于180o,导电时间缩短。
因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
在纯电阻负载时：有电容滤波时：结论3：电容放电的时间τ=R L C越大,放电过程越慢，输出电压中脉动（纹波）成分越少，滤波效果越好。
取τ≥（3～5）T/2，T为电源交流电压的周期。
整流电路输出电压计算(2010-04-20 19:59:51)对于整流电压的输出电压大小，大家一定不陌生。

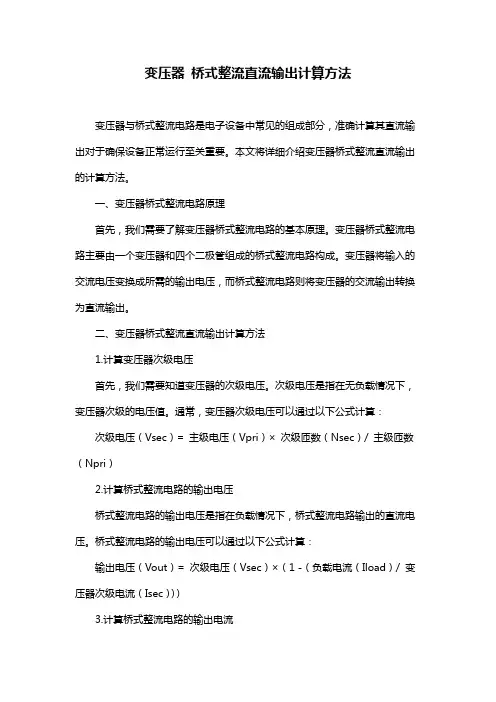

变压器桥式整流直流输出计算方法变压器与桥式整流电路是电子设备中常见的组成部分，准确计算其直流输出对于确保设备正常运行至关重要。
本文将详细介绍变压器桥式整流直流输出的计算方法。
一、变压器桥式整流电路原理首先，我们需要了解变压器桥式整流电路的基本原理。
变压器桥式整流电路主要由一个变压器和四个二极管组成的桥式整流电路构成。
变压器将输入的交流电压变换成所需的输出电压，而桥式整流电路则将变压器的交流输出转换为直流输出。
二、变压器桥式整流直流输出计算方法1.计算变压器次级电压首先，我们需要知道变压器的次级电压。
次级电压是指在无负载情况下，变压器次级的电压值。
通常，变压器次级电压可以通过以下公式计算：次级电压（Vsec）= 主级电压（Vpri）× 次级匝数（Nsec）/ 主级匝数（Npri）2.计算桥式整流电路的输出电压桥式整流电路的输出电压是指在负载情况下，桥式整流电路输出的直流电压。
桥式整流电路的输出电压可以通过以下公式计算：输出电压（Vout）= 次级电压（Vsec）×（1 -（负载电流（Iload）/ 变压器次级电流（Isec）））3.计算桥式整流电路的输出电流桥式整流电路的输出电流等于负载电流。
负载电流可以通过以下公式计算：负载电流（Iload）= 输出功率（Pout）/ 输出电压（Vout）4.计算变压器次级电流变压器次级电流可以通过以下公式计算：变压器次级电流（Isec）= 次级电压（Vsec）/ 变压器次级阻抗（Zsec）三、实例计算假设一个变压器的主级电压为220V，次级匝数为22，主级匝数为220，负载功率为100W，负载电压为12V。
根据上述公式，我们可以计算出以下参数：次级电压（Vsec）= 220V × 22 / 220 = 22V输出电流（Iload）= 100W / 12V = 8.33A变压器次级电流（Isec）= 22V / 变压器次级阻抗（Zsec）输出电压（Vout）= 22V ×（1 -（8.33A / Isec））通过上述计算，我们可以得到变压器桥式整流电路的输出电压和输出电流。

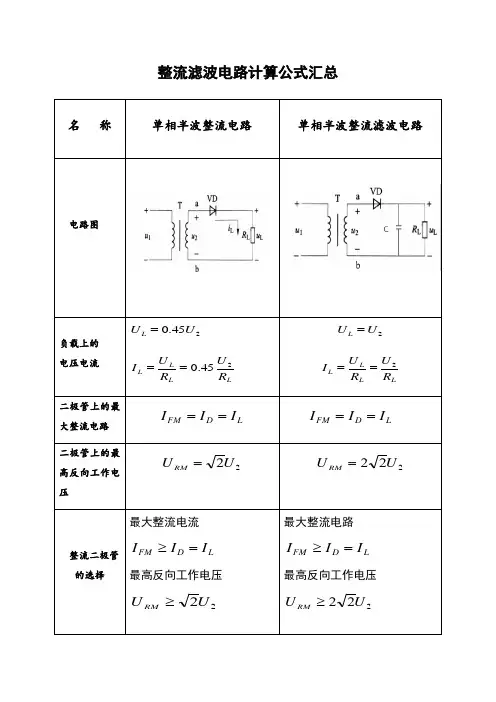

整流滤波电路计算公式汇总
名 称
单相半波整流电路 单相半波整流滤波电路
电路图
负载上的 电压电流
245.0U U L = L
L L L R U
R U I 245.0==
2U U L =
L
L L L R U
R U I 2==
二极管上的最大整流电路 L D FM I I I ==
L D FM I I I ==
二极管上的最高反向工作电压
22U U RM =
222U U RM =
整流二极管 的选择
最大整流电流 L D FM I I I =≥
最高反向工作电压
22U U RM ≥ 最大整流电路
L D FM I I I =≥
最高反向工作电压
222U U RM ≥
名 称
单相桥式整流电路 单相桥式整流滤波电路
电路图
负载上的 电压电流
29.0U U L = L
L L L R U
R U I 29.0==
22.1U U L =
L
L L L R U
R U I 22.1==
二极管上的最大整流电路 2
L
D
FM I I I ==
2
L D
FM I I I ==
二极管上的最高反向工作电
压 22U U RM =
22U U RM =
整流二极管 的选择
最大整流电流 2
L
D FM I I I =
≥ 最高反向工作电压 22U U RM ≥
最大整流电路
2
L
D FM I I I =
≥ 最高反向工作电压
22U U RM ≥。

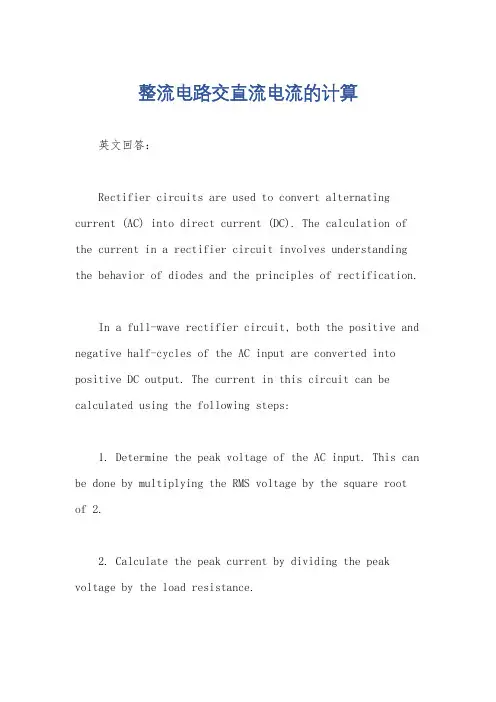

整流电路交直流电流的计算英文回答：Rectifier circuits are used to convert alternating current (AC) into direct current (DC). The calculation of the current in a rectifier circuit involves understanding the behavior of diodes and the principles of rectification.In a full-wave rectifier circuit, both the positive and negative half-cycles of the AC input are converted into positive DC output. The current in this circuit can be calculated using the following steps:1. Determine the peak voltage of the AC input. This can be done by multiplying the RMS voltage by the square root of2.2. Calculate the peak current by dividing the peak voltage by the load resistance.3. Determine the forward voltage drop across the diode. This can be obtained from the datasheet of the diode used in the circuit.4. Calculate the forward current through the diode using Ohm's Law. The forward current is equal to the difference between the peak current and the forward voltage drop divided by the diode resistance.5. The DC output current is equal to the forward current multiplied by the number of diodes used in the rectifier circuit.For a half-wave rectifier circuit, only the positive half-cycle of the AC input is converted into DC. The calculation of the current in this circuit is similar to that of a full-wave rectifier, but the DC output current is half of the forward current through the diode.整流电路用于将交流电流（AC）转换为直流电流（DC）。

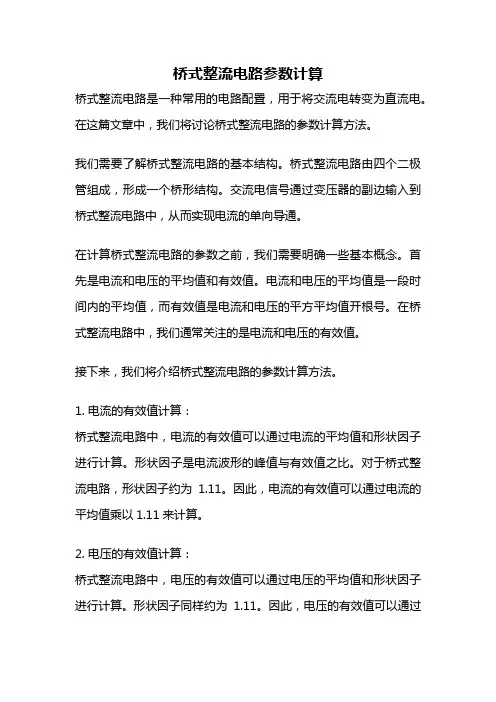

桥式整流电路参数计算桥式整流电路是一种常用的电路配置，用于将交流电转变为直流电。
在这篇文章中，我们将讨论桥式整流电路的参数计算方法。
我们需要了解桥式整流电路的基本结构。
桥式整流电路由四个二极管组成，形成一个桥形结构。
交流电信号通过变压器的副边输入到桥式整流电路中，从而实现电流的单向导通。
在计算桥式整流电路的参数之前，我们需要明确一些基本概念。
首先是电流和电压的平均值和有效值。
电流和电压的平均值是一段时间内的平均值，而有效值是电流和电压的平方平均值开根号。
在桥式整流电路中，我们通常关注的是电流和电压的有效值。
接下来，我们将介绍桥式整流电路的参数计算方法。
1. 电流的有效值计算：桥式整流电路中，电流的有效值可以通过电流的平均值和形状因子进行计算。
形状因子是电流波形的峰值与有效值之比。
对于桥式整流电路，形状因子约为1.11。
因此，电流的有效值可以通过电流的平均值乘以1.11来计算。
2. 电压的有效值计算：桥式整流电路中，电压的有效值可以通过电压的平均值和形状因子进行计算。
形状因子同样约为1.11。
因此，电压的有效值可以通过电压的平均值乘以1.11来计算。
3. 输出电流和电压的平均值计算：桥式整流电路中，输出电流和电压的平均值可以通过输入电流和电压的平均值以及二极管的导通时间来计算。
在桥式整流电路中，每个二极管的导通时间约为半个周期。
因此，输出电流和电压的平均值可以通过输入电流和电压的平均值乘以2来计算。
4. 输出电流和电压的峰值计算：桥式整流电路中，输出电流和电压的峰值可以通过输入电流和电压的峰值减去二极管的压降来计算。
二极管的压降约为0.7V。
因此，输出电流和电压的峰值可以通过输入电流和电压的峰值减去0.7V来计算。
桥式整流电路的参数计算可以通过以上方法完成。
通过计算桥式整流电路的参数，我们可以得到电流和电压的有效值、平均值和峰值，从而更好地理解和分析电路的性能。
需要注意的是，桥式整流电路的参数计算方法仅适用于理想情况下，即假设二极管完全导通和不考虑电路的损耗。
桥式整流电路计算桥式整流属于全波整流,它不就是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式,使在电压V2的正负半周均有电流流过负载,在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数:单相全波整流电路图利用副边有中心抽头的变压器与两个二极管构成如下图所示的全波整流电路。
从图中可见正负半周都有电流流过负载,提高了整流效率。
全波整流的特点:输出电压V O高;脉动小;正负半周都有电流供给负载,因而变压器得到充分利用,效率较高。
主要参数:桥式整流电路电感滤波原理电感滤波电路利用电感器两端的电流不能突变的特点,把电感器与负载串联起来,以达到使输出电流平滑的目的。
从能量的观点瞧,当电源提供的电流增大(由电源电压增加引起)时,电感器L把能量存储起来;而当电流减小时,又把能量释放出来,使负载电流平滑,电感L有平波作用桥式整流电路电感滤波优点:整流二极管的导电角大,峰值电流小,输出特性较平坦。
桥式整流电路电感滤波缺点:存在铁心,笨重、体积大,易引起电磁干扰,一般只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示,已知V1就是220V交流电源,频率为50Hz,要求直流电压V L=30V,负载电流I L=50mA。
试求电源变压器副边电压v2的有效值,选择整流二极管及滤波电容。
桥式整流电路电容滤波电路图10、5分别就是单相桥式整流电路图与整流滤波电路的部分波形。
这里假设t<0时,电容器C已经充电到交流电压V2的最大值(如波形图所示)。
结论1:由于电容的储能作用,使得输出波形比较平滑,脉动成分降低输出电压的平均值增大。
结论2:从图10、6可瞧出,滤波电路中二极管的导电角小于180o,导电时间缩短。
因此,在短暂的导电时间内流过二极管很大的冲击电流,必须选择较大容量的二极管。
在纯电阻负载时:有电容滤波时:结论3:电容放电的时间τ=R L C越大,放电过程越慢,输出电压中脉动(纹波)成分越少,滤波效果越好。

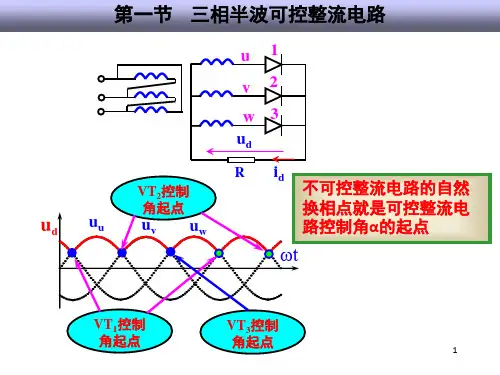

三相桥式整流电路计算公式选取铜蕊大小需查表，设备本身的功率(KW)或者是电流量(A).现给你计算公式如下: 1:220V计算公式I=P/VP=IV比如:W电热水器220VA=W/220V=13A电流,就用15A电制.2.380V计算公式(I=A=电流，P=功率=W，V=volt=电压，√3/cosØ-1=功率因数=1.73;n=0.8-0.85电机额定效率常数)I=P/V/(√3/cosq-1)/n例如：一部110t啤机W,380VI=/380/1.73/085=20A电流，就用30A电制.比如：地下生产部整体用电量300KW,380VI=/380/1.73/0.85=537A电流，就用600A总制.变压器容量:100KVA=152A=/380/1.73=152A(380V，25KW)I=p/v/√3/cos￠-1/n=/1.73/0.8=47.53A(铜蕊挑6mm2)用电费计算公式:工业用电(高峰：￥1.4元，平常：￥0.86元，低谷：￥0.444元)以990W为基准：W=PT=(990/)*1小时=0.99*1=0.99*￥0.86元=0.85元/hr除了个题型大概就是说道：以言导线截面积，导线长度，用电器功率大小，电压大小，谋容许通过的最小电流就是多少?该怎么算是?1、串联电路电流和电压有以下几个规律：(如：R1，R2串联)①电流：I=I1=I2(串联电路中各处的电流成正比)②电压：U=U1+U2(总电压等于各处电压之和)③电阻：R=R1+R2(总电阻等同于各电阻之和)如果n个阻值相同的电阻串联，则存有R 总=nR2、并联电路电流和电压有以下几个规律：(如：R1，R2并联)①电流：I=I1+I2(干路电流等同于各支路电流之和)②电压：U=U1=U2(干路电压等于各支路电压)③电阻： (总电阻的倒数等同于各并联电阻的倒数和)或。
如果n个阻值相同的电阻并联，则有R总= R特别注意：并联电路的总电阻比任何一个支路电阻都大。
单相桥式整流电路计算公式(一)单相桥式整流电路计算公式1. 桥式整流电路简介桥式整流电路是一种常用的单相整流电路，由四个二极管组成，用于将交流电转换为直流电。
通过合理选择电阻和电容参数，可以实现不同的整流效果和输出波形。
2. 桥式整流电路计算公式输出电压平均值的计算公式输出电压平均值（V_avg）是桥式整流电路的重要参数，可以通过以下公式计算：V_avg = (2/π) * V_m其中，V_m为输入电压的峰值。
例如：假设输入电压的峰值为10V，则桥式整流电路的输出电压平均值为：V_avg = (2/π) * 10 ≈输出电流平均值的计算公式输出电流平均值（I_avg）也是桥式整流电路的重要参数，可以通过以下公式计算：I_avg = (2/π) * I_m其中，I_m为输入电流的峰值。
例如：假设输入电流的峰值为2A，则桥式整流电路的输出电流平均值为：I_avg = (2/π) * 2 ≈输出电压纹波系数的计算公式输出电压纹波系数（Ripple Factor）反映了输出电压的稳定程度，可以通过以下公式计算：R = (V_rms/V_avg) * 100%其中，V_rms为输出电压的有效值。
例如：假设输出电压的有效值为5V，输出电压平均值为，则桥式整流电路的输出电压纹波系数为：R = (5/) * 100% ≈ %3. 总结桥式整流电路是一种常用的单相整流电路，通过合理选择电阻和电容参数，可以实现不同的整流效果和输出波形。
通过以上计算公式，我们可以计算出输出电压平均值、输出电流平均值和输出电压纹波系数等重要参数，为电路设计和分析提供便利。
桥式整流属于全波整流，它不是利用副边带有中心抽头的变压器,用四个二极管接成电桥形式，使在电压V2的正负半周均有电流流过负载，在负载形成单方向的全波脉动电压。
桥式整流电路计算主要参数：
单相全波整流电路图
利用副边有中心抽头的变压器和两个二极管构成如下图所示的全波整流电路。
从图中可见，正负半周都有电流流过负载，提高了整流效率。
全波整流的特点：
输出电压V O高；脉动小；正负半周都有电流供给负载，因而变压器得到充分利用，效率较高。
主要参数：
桥式整流电路电感滤波原理
电感滤波电路利用
电感器两端的电流不能突变的特点，把电感器与负载串联起来，以达到使输出电流平滑的目的。
从能量的观点看，当电源提供的电流增大（由电源电压增加引起）时,电感器L把能量存储起来；而当电流减小时，又把能量释放出来，使负载电流平滑，电感L有平波作用
桥式整流电路电感滤波优点：整流二极管的导电角大，峰值电流小，输出
特性较平坦。
桥式整流电路电感滤波缺点：存在铁心，笨重、体积大，易引起电磁干扰,
只适应于低电压、大电流的场合。
例10.1.1桥式整流器滤波电路如图所示，已知V1是220V交流电源，频率为50Hz，
直流电压V L=30V，负载电流I L=50mA。
试求电源变压器副边电压v2的有效值，选择整流二极管及滤波电容。
桥式整流电路电容滤波电路
图10.5分别是单相桥式整流电路图和整流滤波电路的部分波形。
这里假设‘
、
t<0时，电容器C已经充电到交流电压V2的最大值（如波形图所示）。
结论1：电容的储能作用，使得输出波形比较平滑，脉动成分降低输出电压的平均值增大。
结论2：从图10.6可看出，滤波电路中二极管的导电角小于180o,导电时间缩短。
因此，在短暂的导电时间内流过二极管很大的冲击电流，必须选择较大容量的二极管。
在纯电阻负载时：
有电容滤波时：
结论3：电容放电的时间τ=R L C越大,放电过程越慢，输出电压中脉动（纹波）成分越少，滤波效果越好。
取τ≥（3～5）T/2，T为电源交流电压的周期。
整流电路输出电压计算(2010-04-20 19:59:51)
对于整流电压的输出电压大小，大家一定不陌生。
很多人会说，输出平均值全波0.9倍，半波0.45倍的交流有效。
但是在设计中，我们常常发现一个事实，例如在半波整流后，输出电压得到的不止0.45倍，9V交流整流后可能有11～12V。
之前我一直很困惑，是我记错了计算倍数吗？翻了很多书籍，公式当然是没错的。
那到底怎么回事？
可能之前我们在学校学这个方面知识点的时候太过注重整流电路，而忽略了脉动比的概念，所以造成我们现在很多人对这一简单的知识不是很清晰。
其实这里是由于整流电路后面接的滤波电容有关的，查阅模电知识我们即可了解到，整流后往往会加滤波稳压，而滤波电路会改变整流输出的脉动比，并且和负载有关。
因此最终整流后得到的电压除了跟整流方式有关，还和负载、滤波电容大小有关系。
RL*C的数值直接影响输出电压的大小。
因此滤波电容选择其实不是随意的，而
是需要根据负载选取合适的值。
接入滤波电路后，输出电压平均值近似取值为1.2倍，负载开路取1.414倍。
RC=（3-5）T/2 来确定电容容量选择。
其中T表示电网周期。
电容滤波电路适用于负载电流较小情况，而电感滤波电路适用于大负载电流。
（电流较大时R较小，C较难选择）
练习：
1.若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为1.414U。
（）
2.对于全波整流电路，已知变压器副边电压有效值U2为10V，RC=（3-5）T/2 （T为电网电压的周期）。
测得输出电压平均值UO（AV）可能的数值为A. 14V B. 12V C. 9V D. 4.5V
选择合适答案填入空内。
（1）正常情况UO（AV）≈ ；
（2）电容虚焊时UO（AV）≈ ；
（3）负载电阻开路时UO（AV）≈ ；
（4）一只整流管和滤波电容同时开路，UO（AV）≈ 。
答案：√；：（1）B （2）C （3）A （4）D
单相半波整流电路图
半波整流利用二极管的单向导电性能，使经变压器出来的电压V o只有半个周期到达负载，造成负载电压V L是单方向的脉动直流电压。
主要参数：
心得：
1.桥式整流输出电源滤波非常重要，滤波前电压UL=0.9*U2，滤波后UL=1.2*U2。
