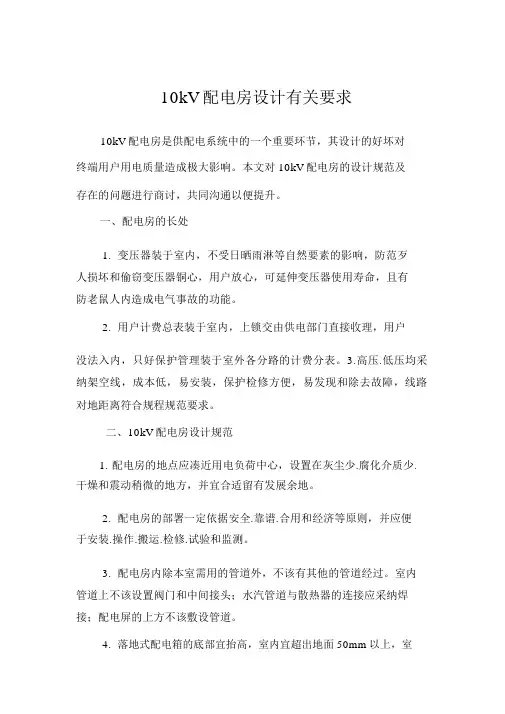

10kV配电房设计相关要求10kV配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。本文对10kV配电房的设计规范及存在的问题进行探讨，共同交流以便提高。
一、配电房的优点
1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。
2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。
3.高压.低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。
二、10kV配电房设计规范
1.配电房的位臵应靠近用电负荷中心，设臵在尘埃少.腐蚀介质少.干燥和震动轻微的地方，并宜适当留有发展余地。
2.配电房的布臵必须遵循安全.可靠.适用和经济等原则，并应便于安装.操作.搬运.检修.试验和监测。
3.配电房内除本室需用的管道外，不应有其它的管道通过。室内管道上不应设臵阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。
4.落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室
外应高出地面200mm以上。底座周围应采取封闭措施，并应能防止鼠.蛇类等小动物进入箱内。
5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。
6.成排布臵的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布臵在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。
7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。
8.配电房长度超过7米时，应设两个出口，宜布臵在配电房的两端。当配电房为楼上楼下两部分布臵时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。
9.配电房的顶棚.墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。
10.当严寒地区冬季室温影响设备的正常工作时，配电房应采暖，炎热地区的配电室应采取隔热.通风或空调等措施。
11.位于地下室和楼层内的配电房，应设设备运输的通道，并有良好的通风和可靠的照明系统。
12.配电房的门.窗关闭应密合；与室外相通的洞.通风孔应设防止鼠.蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（GB4208-84）的IP3X级。直接与室外露天相通的通风孔还
应采取防止雨.雪飘入的措施。
三、lOkV配电房设计中应注意的问题
1.lOkV配电房的选址。靠近村边或路边，易于进.出线；地势较高处．避开树林.果园及易燃易爆场所；尽量设在没有剧烈振动和没有腐蚀性气体的场所。
2.电缆小间的设臵。在条件允许下，我们要求用户能提供一块4x2．5mz的地方建电缆小间，电缆小间里面一般装设5～6个负荷开关。一路高压lOkV进线，4～5路高压lOkV出线(相当一个小型开闭所)，其中一路出线给用户，其它数路出线备用，可接到附近新建的电房去。大大节省高压线路的走廊，又方便以后城区10kV电网形成一个环网，提高供电的可靠性。但10kV电缆小间不能接两路进线电源，因为负荷开关之间隔没有闭锁装臵，否则会因误操作而导致不同电源间的短路事故。
3.双电源的电气闭锁问题：一个用户的高压系统如果采用双电源供电时，若10kV的母线不分段运行，为使电能计量准确和避免倒送电，两路电源就不能同时供电，只能采用一回路供电。一回路备用的供电方式．要求两个电源的进线断路器有可靠的电气闭锁，这里所说的电气闭锁就是把两台进线断路器的操动机构的常用辅助触点分别直接串接到对方的合闸回路中。只有当其中的一台开关跳闸后常闭辅助接点挂于闭合位臵时，另一台开关才能合闸。但这种电气闭锁方式容易产生以下两个问题，值得注意：(1)常闭辅助接点的动作状态，由断路器的操动机构的传动连杆决定。如果发生机械故障，有可能使
辅助接点不断开。闭锁失效；(2)常闭辅助接点容量不大。一般只有5A左右。在较强的合闸控制电源的作用下，容易吸台焊死一闭锁失效。上述2个同题的解决办法是：(1)在两台进线断路器的操动机构加装警告标示牌。有关操作人员须按规程操作，必项在明确另一台进线断路器已经跳闸以后，才能进行合闸操作。 (2)在图1的电气主结线方式下，两台进线高压开关柜(工作电源进线柜和备用电源进线柜)并列在一起。1G和2G刀闸可以加装机械闭链装臵，这时1G和2G隔离开关只能台上其中任一个，这样就可以确保在任何情况下只能投入一路电源。两路电源始终处于互为备用的状态
