目录 前言： (3) 1.编制依据 (3) 2.工程概况 (3) 3.高处坠落事故 (3) 4.触电事故 (5) 5.物体打击事故 (6) 6.机械伤害事故 (7) 7.坍塌事故 (8) 8.目标管理及落实安全生产责任制 (9) 9.安全教育 (9) 10.特种作业持证上岗 (10) 11.安全标志 (10)
施工现场预防“五大伤害”事故的技术措施 前言： 高处坠落、物体打击、触电和机械伤害、坍塌在建筑中随时威胁着职工的生命安全，把它统称为“五大伤害”。 为了保障职工的生命安全，根据“建筑法”第五章第36条规定，“建筑施工安全管理，必须坚持‘安全第一、预防为主’的方针，建立健全安全生产责任制度和群防群治制度”。预防为主，是安全生产的核心，是实现企业安全生产的根本途径，也是我们预防“五大伤害”事故的根本途径。根据公司要求，结合施工现场存在实际情况，特编编制“五大伤害” 事故的预防措施，作为本项目部内部安全管理制度，望各管理人员及相关班组在施工中，认真按照本措施贯彻执行。 1.编制依据 1.1施工图纸 1.2建筑施工安全检查标准JGJ59-2011 1.3建筑施工高处作业安全技术规范JGJ 80－2016 1.4施工现场临时用电安全技术规范JGJ 46-2005 1.5安全标志GB2894—2008 1.6公司相关文件要求 2.工程概况 3.高处坠落事故 （一）高处坠落事故发生的原因 1、施工人员患有不适合高处作业的疾病，如高血压、心脏病、贫血等。 2、施工人员不注意自我保护，坐在防护栏上休息，在脚手架上睡觉。 3、气候原因造成的事故，如突遇大风、暴雨，夏季高温中暑晕倒坠落，冬季、雨季、霜冻
轧辊破坏常见原因分析及对策 蔡秀丽李伟薛春福 (承钢集团燕山带钢有限公司,河北承德 067002) 摘要：轧辊破坏乃至断裂，会给企业生产造成极大的损失，本文结合我厂实际描述了几种常见的轧辊破坏形式，并给出了相应解决办法。 关键词：轧辊破坏现象描述解决办法 1前言 承钢热带厂1997年建成投产，生产至今已有10余年，在生产初期经常出现轧辊热裂纹、掉肉、局部破坏、外层剥落、甚至轧辊断裂等事故，轧辊发生故障后一般都需要做换辊处理，不仅增加了岗位作业人员的劳动量，而且降低日历作业率，造成废钢，影响成材率，影响轧机产量，同时更造成巨大的经济损失。通过几年的摸索，对轧辊常见破坏形式进行归纳总结，并给出相应的解决办法。 2轧辊常见破环形式及对策 2.1轧辊断裂 2.1.1热应力断裂 2.1.1.1现象描述 此类断裂多发生在粗轧机，一般在粗轧换辊后开轧10块钢以内，寒冷的冬季出现的几率更大一些。轧辊辊身断层呈径向，起源位于或接近轧辊轴线，断裂面与轧辊轴线垂直，一般发生在辊身中部，如图1所示。 图1：热应力断裂断面形状 2.1.1.2轧辊破坏原因 这种热应力断裂与轧辊表面和轴心处的最大温差有关。过高的温差通常是由于轧辊表面温度升高过快造成的，产生的原因有，轧制过程中轧辊冷却水不足甚至中断，或者轧制钢开始时轧制节奏太快，轧制量过大造成的。有资料表明，在辊役刚开始的临界轧制状态下，辊身表面与轴心之间70℃的温差就可沿轴向产生110Mpa的附加热应力。一旦辊芯中总的轴向拉伸应力超过了材质的极限强度，就会导致突然的热应力断裂破坏。以我厂为例，生产初
期，有一次正值寒冬腊月，室外温度-20℃，厂房内温度较低，备辊正处在风口上，轧辊上线前没有预热，仅烫辊4块，在烫辊效果不好的前提下，温度较低的冷却水很快浇凉辊面，在轧制中与红钢接触，轧辊处于冷热交替中，内外表面温差大。断辊后约10分钟，用手摸断辊边缘，触觉为凉辊，带钢轧制部位的轧辊表面微温，轧辊断口内触觉发凉。同时触摸辊道，则发热或微烫手。排除轧辊铸造缺陷、轧制负荷高等因素后，基本判定为热应力断裂。 2.1.1.3对应措施 ●烫辊要充分，特别是在外界温度较低的冬季，轧辊上线前转移到环境温度较高的位置停放，或者对轧辊做小范围的升温处理，延缓烫辊速度，增加烫辊时间和烫辊材数量，减小热应力的影响。凡是返回的板坯，都要运到粗轧进行烫辊，禁止直接返回。 ●在轧制启动阶段减少轧制量。换辊后开轧30分钟内严格控制轧制节奏，给轧辊充足的内外温度均衡时间。 ●加强轧辊冷却水喷射情况的检查，发现堵塞及时处理，避免轧辊冷却不足。 2.1.2冲击载荷断裂 2.1.2.1现象描述 轧制钢温偏低、有异物轧入、或者轧错规格（导致变形量偏大）等原因出现时，轧件所产生的轧制压力瞬间超过了轧辊本身所能承受的轧辊强度极限所造成的轧辊断裂，断口一般出现在最高应力界面区域，断口颜色为灰白色。一次，我厂在4小时停轧检修后，在轧到第46块钢时发生粗轧断辊，分析原因为轧制节奏太快，在66分钟内轧制了28块钢，超出我厂加热炉的能力，板坯在炉时间短，内部没有完全烧透。另外，虽然明细表上标明为热装料，但因为上午换粗轧辊检修，加热炉尾部和滑钢道上的板坯和随后装入的板坯实际上已经晾凉，成为冷料，这部分板坯需要更长的在炉时间（高的加热温度和更长的加热时间），如果仍按照正常的节奏出钢，这部分板坯在加热段停留时间过短，钢坯内外温度不均，势必造成生芯钢，在轧制过程中给粗轧辊造成损害甚至断裂。 2.1.2.2解决方法 ●岗位操作人员加强责任心，加强日常点检，发现异物及时清除。 ●严格按照作业标准操作，严禁轧制低温钢。 ●在长时间停轧后，上料辊道上热料按冷料设置加热制度，控制出钢节奏，以避免轧制生芯钢。 2.1.3疲劳断裂 2.1. 3.1现象描述 疲劳断裂始于初始裂纹并逐渐发展，产生了一个典型的断面，该裂纹相对光滑，并出现一条临界线，一旦疲劳裂纹达到一定尺寸，便会发生其它部分的自发断裂。此类断口为深褐色，在断面能发现旧痕迹。当出现轧制低温钢、轧线废钢事故、叠轧等情况时初始裂纹可能就生成了。 2.1. 3.2解决方法 ●每次换辊后定期检测（超声波法、涡流法、着色法），及时发现危险的裂纹，并对轧辊进行适度的磨削。 ●其他措施对防止可能出现的局部过载也是必要的，这些措施有:严禁轧低温钢,按辊役周期换辊，防止断带缠绕等轧机事故。 2.2轧辊热裂纹 2.2.1大目格裂纹 2.2.1.1现象描述 这种裂纹与带钢宽度及工作辊与带钢的接触弧度有关。这种裂纹以常见的马赛克形状出现，但与常见的细小热裂纹相比目格尺寸较大，如图2 所示。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 梯恩梯生产工艺危险性分析及预 防措施(通用版)
梯恩梯生产工艺危险性分析及预防措施(通 用版) 导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 梯恩梯是一种重要的军用炸药，也是生产其他合成炸药的原料。在生产中所用主要原料为浓硫酸、浓硝酸和甲苯，浓硫酸、浓硝酸具有严重腐蚀性和氧化性，甲苯易燃，梯恩梯和其中间物的有火灾和爆炸危险，因此，很容易发生爆炸、火灾和灼烫事故，这些事故会给国家财产和人民生命造成极大威胁，做好梯恩梯安全生产工作，非常重要。 1梯恩梯生产工艺流程 我国目前采用的梯恩梯工艺流程如图1所示。 图1梯恩梯生产工艺简图 2火灾事故危险性分析 2.1原料泄漏是导致事故的重要原因 生产梯恩梯的原料主要有甲苯、浓硝酸和浓硫酸，这些原料储存在原料工段的大型储罐中，由离心泵通过压力管道送往硝化工段。如
甲苯的泄漏，可能在局部达到爆炸极限，遇明火或静电易发生火灾。而浓硫酸和浓硝酸，具有强烈的腐蚀性，很容易造成设备和管线腐蚀破坏，浓酸一旦喷出，会给操作人员带来巨大危害。1979年，某梯恩梯生产厂家，由于浓硝酸从离心泵填料处喷出，造成一名工人终身致残。 2.2硝化机具有爆炸危险 硝化机是制造梯恩梯的核心机械，也是容易造成恶性事故的地方。硝化机由容器壳体、搅拌系统、分离系统及蛇管冷却系统等组成。这些系统均在强腐蚀介质中工作，很容易发生故障。如某梯恩梯生产厂三段硝化中采用碳钢蛇管冷却，蛇管在运行中发生泄漏，使少量水进入硝化机，与浓硫酸发生剧烈反应，使机内压力骤然升高，将机盖和搅拌系统炸起10m高。搅拌桨叶片脱落，会使机内局部温度过高，引起爆炸。 2.3自动仪表失灵会引起恶性事故 目前，梯恩梯生产厂家均采用自动控制和人工操作双保险安全措施，由于长时间的自动控制，使操作人员麻痹大意，责任心弱，有时甚至脱岗，一旦仪表失灵，会造成严重后果。20世纪80年代，曾发生过此类事故，造成整个生产线被炸毁。
冷轧辊的失效分析
冷轧辊的失效分析 材料工程1306 封骥 2013153 冷轧辊的失效分析 冷轧辊是冷轧机的大宗消耗备品，其能否安全运行将直接影响着轧机的生产率、成材率以及成本控制。由于冷轧辊从材质、制造工艺、使用、维护及失
效等诸方面与热轧辊有着较大的差异，故对初次进行冷轧生产的单位、轧辊管理者及使用者来说，需要掌握冷轧辊的失效机理及预防措施，通过对冷轧辊失效机理的论述及案例的相关分析，提出降低轧辊消耗的预防措施。 失效：金属装备及其构件在使用过程中，由于压力、时间、温度和环境介质和操作失误等因素的作用，丧失其规定功能的现象。 失效分析：对装备及其构件在使用过程中发生各种形式失效现象的特征及规律进行分析研究，从中找出产生失效的主要原因及防止失效的措施，称为失效分析。 失效分析的一般过程 ①深入装备失效现场、广泛收集、调查失效信息，寻找失效构件及相关实物证据。 ②对失效构件进行全面深入的宏观分析，通过种类认定推理，初步确定失效件的失效类型。 ③对失效件及其相关证物展开必要的微观分析、理化检验，进一步查找失效的原因。 ④通过归纳、演绎、类比、假设、选择性推理，建立整个失效过程及其失效原因之间的联系，进行综合性分析。 ⑤在可能的情况下，对重大的失效事件进行模拟试验，验证因果分析的正确性。
一、冷轧辊失效机理 冷轧辊特性：目前冷轧厂常用的冷轧辊材质有高碳铬铝系及高碳铬铝钒系，一般生产工艺过程为电渣重熔或钢包精炼——铸锭——锻造——球化退火——粗加-——探伤——调质——精加工——探伤——工频感应淬火——低温回火——精加工成品。为确保优良的使用性能，其表层组织要求为细针马氏体、隐针马氏体+少量残余奥氏体+粒状碳化物。冷轧工作辊工作时要承受高的轧制压力、冲击载荷、疲劳及磨损，需要有足够的强度抵抗大的弯深而均匀的表面硬化层及耐磨层，以获得良好的耐磨性;三是要有优良的表层抗裂性及抗剥落性能。 冷轧辊的失效形式：冷轧工作辊工作时处于复杂的应力状态。受残余应力、接触应力、弯曲应力、扭转应力以及因温度分布不均引起的热应力等的影响，失效形式有早期磨损、粗糙化、略坑、勒痕、裂纹、剥落以及断裂，但工作层剥落是冷轧辊的主要失效形式，占到工作辊正常失效的50%以上，轧辊剥落往往造成轧辊彻底报废。其剥落按断口可分为疲劳剥落和脆性剥落:按剥落块形状分为贝壳状剥落、带状剥落、区域点状剥落、热冲击剥落:按剥落深浅分为表层剥落及次表层剥落等。 裂纹来源： (1)热裂纹。断带、重叠、卡钢及打滑时，轧辊局部剧烈受热温度可高达相变点以上直至800C，在辊身以接触点为中心会产生从外至内一定温差，从而在不同深度组织有所变化，当温升和组织变化引起的热膨胀和来自周围的压应力超过屈服极限时产生塑变，并伴有残余压应力释放和应力重新分布，并出现拉应力，随着拉应力的出现就产生微裂纹。
建筑行业五大伤害的原因分析和预防措施高处坠落事故的原因分析和预防措施 高处坠落事故在建筑行业“五大伤害”中居首位，据2007年全国建筑施工伤亡事故分析：全国发生房屋建筑和市政工程建筑施工事故859起，死亡1012人，事故类别是：高处坠落、坍塌、物体打击、触电、起重伤害等。这五类事故的死亡人数共915人，分别占全部事故死亡人数的45.45%、20.36%、11.56%、6.62%、6.42%，总计占全部事故死亡人数的90.42%。发生率最高，危险性极大，减少和避免高处坠落事故的发生是降低建筑行业伤亡事故的关键。 直接原因：人的不安全行为和物的不安全状态失去了控制，违章指挥，违章作业，安全防护用品佩戴不符合安全要求，冒险蛮干，以致发生灾变。如从洞口坠落、从设备上坠落、从脚手架上坠落、从电线杆上坠落等造成人身伤害。举例脚手架坠落的主要原因：脚踩探头板、走动时踏空、绊、滑、跌，转身不慎碰撞杆件等失去平衡，坐在栏杆上或脚手架上休息、打闹，脚手架没满铺或铺设不平稳，防护栏杆没绑牢或损坏，操作平台下没有铺设安全防护层，脚手架超载断裂等。间接原因：由于安全管理不严，没有行之有效的制约手段，对人的不安全行为、物的不安全状态不能做到及时发现和及时改变，形成了自然发展，从而为高处坠落事故发生提供了量变的过程。 根本原因：安全生产责任制没有落实到人，安全规章制度不健全或
流于形式，作业人员安全意识淡薄和安全技能、身体条件差，以及各种与高处作业相适应的安全防护设施有缺陷等，为高处坠落事故发生提供了条件。 常见原因：“四口、五临边”防护设施不齐全导致坠落；脚手架搭设不规范，防护设施不全，脚手架板材质或铺设不符合要求而坠落；拆除脚手架、塔吊、施工升降机、物料提升机时坠落；起重吊装时坠落；梯子上作业时坠落；轻质材料断裂导致坠落；吊篮架、提升架、挂架坠落或失稳而坠落；倒塌脚手架、模板支撑条、塔吊时坠落；随楼板坍塌而坠落。 预防措施： 1、安全生产主要负责人必须提高对安全生产重要性的认识，树立以人为本，预防为主的观念，认真贯彻《安全生产法》《建设工程安全生产管理条例》，加大安全投入，完善安全管理机构的配置，是安全生产的各项措施落到实处。 2、抓好安全生产管理人员的安全教育培训，增强从业人员的自觉性、主动性和法制意识；专职安全管理人员要不断提高自身的安全专业技术素质，做好督促、监护和检查工作。 3、切实做好新进人员、特种作业和劳务分包企业人员的三级安全教育，使教育培训工作具有针对性和可操作性，提高全员的安全意识，杜绝违章作业和冒险行为。 4、严格按照《建筑施工高处作业安全技术规范》审核施工组织设计和高处作业的专项施工方案，并现场监督、检查安全防护设施落实的

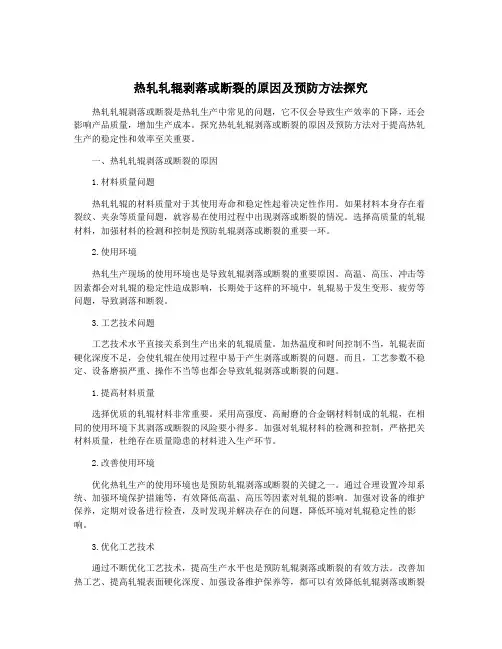

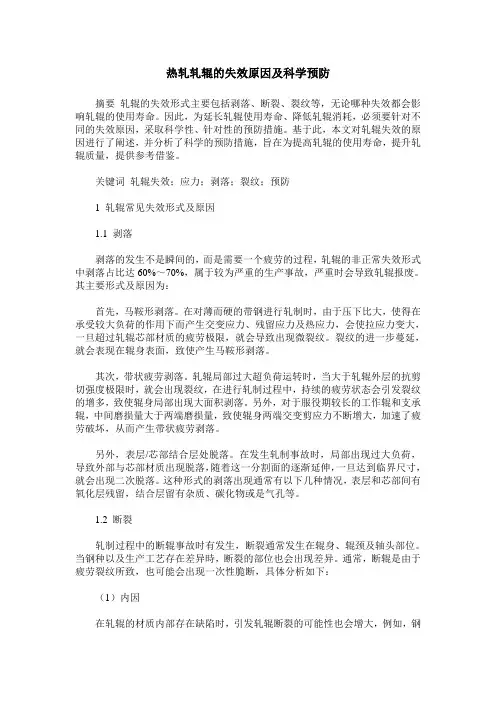

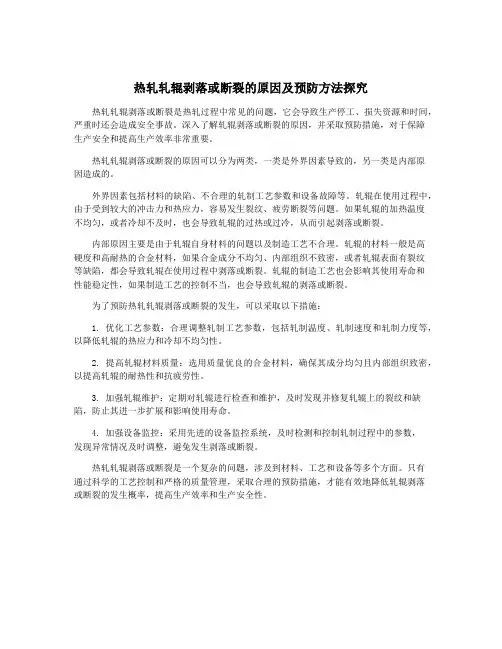

热轧带钢轧辊破坏原因分析 轧辊包括工作辊和支承辊，是轧机的关键零件之一，装在轧机牌坊窗口当中。在热轧带钢生产中，轧辊的消耗量很大，尤其是工作辊，它始终与红热钢坯直接接触。因此，找出轧辊的损坏原因并做出相应的解决措施，提高轧辊寿命，降低辊耗，是轧机制造商和用户都十分关注的问题。在实际生产过程中，轧辊的破坏形式主要有轧辊磨损、轧辊裂纹、轧辊剥落及轧辊断裂等。 轧辊磨损 轧辊磨损与其他磨损在形成机理上相同。从摩擦学角度来讲，可理解为轧辊宏观和微观尺寸的变化。一般讨论的轧辊磨损，包括宏观磨损和微观磨损，具体表现为轧辊直径的缩小。然而，轧辊磨损在几何和物理条件上与一般磨损又有差别，如轧辊上的某点与轧件周期性接触；轧件上的氧化铁皮作为磨粒进入辊缝；冷却液和润滑液的作用以及热的影响等。因此，在实际工作条件下轧辊磨损的因素很复杂，根据其产生的原因可分为以下几种： （1）机械磨损或摩擦磨损。工作辊与轧件及支撑辊表面相互作用引起的摩擦形成的磨损。 （2）化学磨损。辊面与周围其他介质相互作用，造成表面膜的形成与破坏的结果。 （3）热磨损。在工作状态下，轧辊因高温作用其表面层温度剧烈变化引起的磨损。 1 工作辊磨损 工作辊磨损主要是由工作辊与轧件及工作辊与支撑辊之间的相互摩擦引起的，这种摩擦包括滑动摩擦和滚动摩擦，其磨损主要发生在与轧件相接触的部位。 在生产过程中，由于带钢在轧机间形成活套，以致增大了带钢对上辊的包角，增加了接触面积的压力；带钢上表面再生氧化铁皮的滞留也增加了上辊的磨损，因此，上辊比下辊的磨损量大。由于传动端与电机连接，因振动之故，传动侧的磨损量比换辊侧的大。 2 支承辊磨损 支撑辊磨损主要是与工作辊的相对滑动和滚动造成的。工作辊表面的炭化物颗粒将支撑辊表面的金属微粒磨削下来，使支撑辊产生磨损。其磨损量的大小与轧辊的材质、表面硬度及光洁度、辊间压力横向分布、相对滑动量和滚动距离等因素有关。 实践证明，由于夹带大量氧化铁皮的冷却水作用在辊面，致使下支撑辊工况条件差，从而加速了轧辊的磨损。另外，支承辊的磨损也与上、下支撑辊的辊面硬度有关。 轧辊裂纹 由于多次温度循环产生的热应力造成轧辊逐渐破裂，即裂纹，它是发生在轧辊表面薄层的一种微表面现象。轧制时，轧辊受冷热交替变化剧烈，从而在轧辊表面产生严重应变，逐
轧辊热处理 轧辊按工作状态可分为热轧辊和冷轧辊，按所起的作用可分为工作辊、中间辊、支承辊，按材质可分为锻辊和铸辊（冷硬铸铁）。通常轧辊的服役条件极其苛刻，工作过程中承受高的交变应力、弯曲应力、接触应力、剪切应力和摩擦力。容易产生磨损和剥落等多种失效形式。不同的用途、不同类型的轧辊处在各自特定的工况条件，其大致的性能要求如下： 轧辊类型主要性能要求辊身硬度工作温度℃ 热轧工作辊抗热疲劳裂纹性能，抗表面粗糙性能 HB：196~302 室温~850 冷轧工作辊高硬度，耐磨性，抗疲劳剥落性能HS：90~105 室温~180 对热轧辊来说，辊面不允许出现裂纹，表面裂纹缺陷容易造成应力集中，加速扩展而使轧辊失效。热疲劳裂纹主要起因于周期性交变热应力，严重情况下，裂纹扩展可能造成辊面剥落，甚至断辊。 冷轧辊主要失效形式包括划伤、粘辊和剥落等。冷轧辊辊身表面应有高而均匀的硬度，其优劣表现在辊身工作层的耐磨性，即耐粗糙性。 大型热轧锻钢工作辊用钢的化学成分、临界点以及工艺参数如下。 热轧锻钢工作辊用钢化学成分（%） 钢号 C Si Mn P S Cr Ni Mo V Cu 55Cr 0.50~0.60 0.17~0.37 0.35~0.65 ≤0.025≤0.025 1.00~1.30 ≤0.30 - - ≤0.25 50CrMnMo 0.45~0.55 0.20~0.60 1.30~1.70 1.40~1.80 - 0.20~0.60 - 60CrMnMo 0.55~0.65 0.25~0.40 0.70~1.00 0.80~1.20 - 0.20~0.30 - 50CrNiMo 0.45~0.55 0.20~0.60 0.50~0.80 1.40~1.80 - 0.20~0.60 - 60CrNiMo 0.55~0.65 0.20~0.40 0.60~1.00 0.70~1.00 1.50~2.00 0.10~0.30 - 60SiMnMo 0.55~0.65 0.70~1.10 1.10~1.50 - - 0.30~0.40 - 60CrMo 0.55~0.65 0.17~0.30 0.50~0.80 0.50~0.80 ≤0.25 0.30~0.40 60CrMoV 0.55~0.65 0.17~0.37 0.50~0.80 0.90~1.20 - 0.30`0.40 0.15~0.35 70Cr3Mo 0.60~0.80 0.40~0.70 0.50~0.90 2.00~3.00 0.40~0.60 0.25~0.60 - 常用热轧锻钢工作辊的临界点及工艺参数 钢号临界点热处理 Ac1 Ac3 Ar1 Ms 正火温度（℃）淬火温度（℃）回火温度（℃） 55Cr 735 755 - - 840~850 820~840 590~630 60CrMo 676 805 685 - 840~860 860~870 600~660 60CrMoV 765 798 - 265 890~910 860~880 600~680
液氨储罐生产运行过程中危险性分析及预防措施 赵新文 （山西天泽煤化工集团股份公司 048026） 1概述 氨是生产尿素、硝铵、碳铵等氮肥的中间产品，也是其它化工产品的基础原料。因具有易燃、易爆、易中毒等危险特性，被列入危险化学品名录。按照《危险化学品重大危险源辨识》（GB18218-2009）规定氨临界储存量大于10吨就构成了重大危险源。所有液氨储罐均属于三类压力容器。因此，液氨储罐从设计、制造、安装使用，运行、充装到贮存，都必须严格执行《特种设备安全监察条例》、《压力容器定期检验规则》等安全规定及危险化学品安全管理的规定，严格执行安全操作规程和定期技术检测、检验制度，严禁超温、超压、超量存放，确保安全运行。现将液氨储罐生产运行过程中的危险特性和危险性分析，提出一些预防性和应急处置措施，与氮肥生产企业同行进行交流探讨。 2 液氨储罐运行过程的危险性分析 2.1氨的危险特性 氨是一种无色透明的带刺激性臭味的气体，易液化成液态氨。氨比空气轻，极易溶于水。由于液态氨易挥发成氨气，氨气与空气混合到一定比例时遇明火能爆炸，爆炸范围为15-27%，车间环境空气中最高允许浓度为30mg/m3。泄漏氨气可导致中毒，对眼、肺部黏膜、或皮肤有刺激性，有化学性冷灼伤危险。 2.2 生产运行过程危险性分析 2.2.1在氨合成生产岗位的液氨主要通过氨分离器和冷交换器下部的放氨阀输送至液氨储罐，因此氨液位的控制非常关键。如果放氨速度过快、
液位操作控制过低或其它仪控失灵等原因，会导致合成高压气窜入液氨储罐，造成储罐超压，氨气大量泄漏，危害极大。 2.2.2 液氨储罐的存储量超过储罐容积的85%，压力超出在控制指标范围或者在液氨倒槽操作，未严格按照操作规程规定程序、步骤操作，会发生超压泄漏爆炸事故。 2.2.3 液氨充装时未按规程规定过量充装、充装管道爆破会导致泄漏中毒事故。 2.3 设备、设施危险性分析 2.3.1 液氨储罐的设计、检测、维护保养缺失或不到位，液位计、压力表和安全阀等安全附件存在缺陷或隐患时，可能会导致储罐泄漏事故。 2.3.2 夏季或气温高时，液氨储罐未按要求设置遮阳棚、固定式冷却喷淋水等预防性设施，会造成储罐超压泄漏。 2.3.3 防雷、防静电设施或接地损坏、失效，可能会导致储罐遭受电击。 2.3.4 生产工艺报警、联锁、紧急泄压、可燃有毒气体报警仪等装置失效，会使储罐发生超压泄漏事故或事故扩大。 2.4 其他作业的危险性分析 2.4.1 在生产巡检和设备内检修过程中，容易发生高处坠落、受限空间作业中毒窒息等事故。 2.4.2 液氨罐区防爆区内动火、动土作业措施未落实到位，会引发着火爆炸事故。 3 事故预防措施 3.1 生产工艺操作预防措施 3.1.1 严格执行操作规程，必须十分重视合成岗位放氨操作，控制好冷交、氨分液位，保持液位稳定控制在1/3～2/3指标范围内，防止液位过低
有色设备 2011(1) 锻钢冷轧辊在铝行业的应用与发展 张 青,葛浩彬 (宝钢集团常州轧辊制造公司技术中心,江苏常州213019) [摘 要]根据冷轧行业的不断发展和需求变化要求,介绍了锻钢冷轧辊的材料、质量要求、制造技术等的变化进步历程,以及对轧铝工作辊的质量要求和制造技术的应用与发展。[关键词]锻钢冷轧辊;轧铝;材质;毛坯质量;热处理 [中图分类号]TG 333 17 [文献标识码]A [文章编号]1003-8884(2011)01-0042-03 D evel op ment and Application of Forged Steel Col d R oll in A l u m i nu m Industry Z HANG Q i n g ,GE H ao b i n (Techn i c al Cen ter ,Changzhou Baostee lRo l,l Changzhou 213019,Ch i n a) Abst ract :A ccor d i n g to the requ ire m ents for con ti n uously developm ent and variab le de m and in co l d roll i n g industry ,th i s paper intr oduces t h e changed progress process aboutm ateria,l qua lity requ ire m en,t m an u facturing technology o f forged steel co l d ro l,l and presents the quality de m and for a l u m i n u m r o lli n g w ork i n g ro ll and the applicati o n and deve l o p m ent ofm anufact u ring technology of for ged stee l cold ro l.l K ey w ords :for ged stee l cold ro l;l alu m i n um ro lling ;m ateria;l b lank quality ;heat treat m ent [收稿日期]2010-09-29 [作者简介]张 青(1978-),江苏丹阳人,工程师,硕士,从事新材料开发与技术服务工作,现任技术中心副主任。 葛浩彬(1966-),江苏溧阳人,研究员级高级工程师,大学本科,从事新材料开发与市场开拓工作,现任宝钢集团常州轧辊制造公司副总经理。 冷轧锻钢轧辊作为轧机的重要工具和消耗件,伴随着冷、热轧技术的进步和轧制装备的不断更新换代而发展。近年来,我国钢铁和有色金属冷轧业发展迅速,产量已经连续多年排名世界第一。全球金融危机以后,在需求多样化的拉动下,冷轧产品向多品种、高强度、薄规格、宽板幅、高表面质量方向发展;为了更好地调控板形和板断面形状,适应各类材料的轧制,轧机的类型越来越多,机型也愈来愈复杂。这些来自轧机和轧制产品的需求变化,促使我国的轧辊制造企业一直在密切关注和深入了解轧制行业的发展趋势和实际需求,不断开发新型冷轧辊制造和使用维护技术,为自身的发展和技术进步,不断调整和确定产品发展和服务方向。 铝冷轧工作辊作为冷轧辊的重要一支,其产品技术质量要求受到铝冷轧行业发展的重要影响。与钢铁冷轧工作辊相比,铝冷轧工作辊有如下特点: (1)高的表面硬度; (2)淬硬层硬度下降慢;(3)硬度均匀性要求高; (4)近乎苛刻的机械加工精度;(5)高的耐磨性;(6)载荷相对较轻。 冷轧行业的发展离不开轧辊工业的支撑。冷轧辊材质和制造技术的发展动力来自轧制现场对轧辊质量需求的扩展,更深、更耐磨、更均匀、更抗事故是轧机作业对轧辊质量要求持续的主题。同样,对于轧铝工作辊,特别是铝箔工作辊而言,轧辊的表面质量、硬度和尺寸精度要求随着产品档次的提高变化已近似苛刻,辊身表面的冶金质量要求高。 1 冷轧辊材质的发展与应用 轧辊材质的发展是冷轧辊技术发展的代表。目前,国内常用冷轧辊材质有2%C r 、3%C r 、5%C r 和S H SS(半高速钢)等4个主要系列。以前大体上冷轧辊材质的设计和制造工艺改进以钢铁行业为主要对象,首先考虑的是淬透性、抗事故性等问题,但随着钢铁冷轧行业的发展和细分,其在均匀性、高硬度及尺寸加工的高精度方面与铝冷轧辊的一些特征有了更多的相似性。 2%C r 材质目前在钢铁大型连轧机上已经淘 42

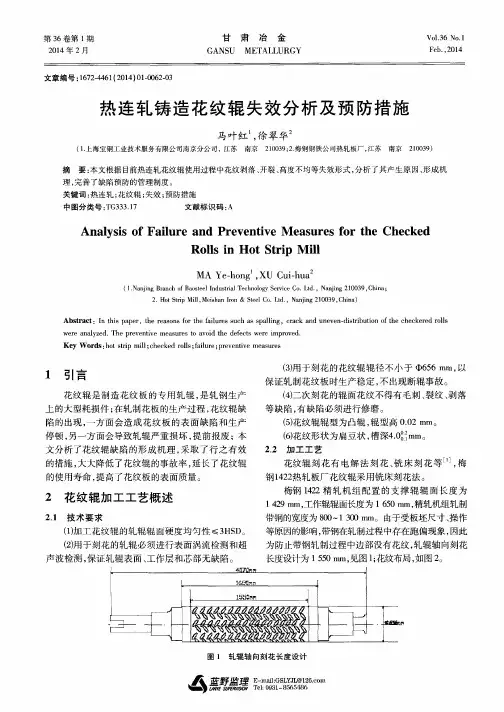

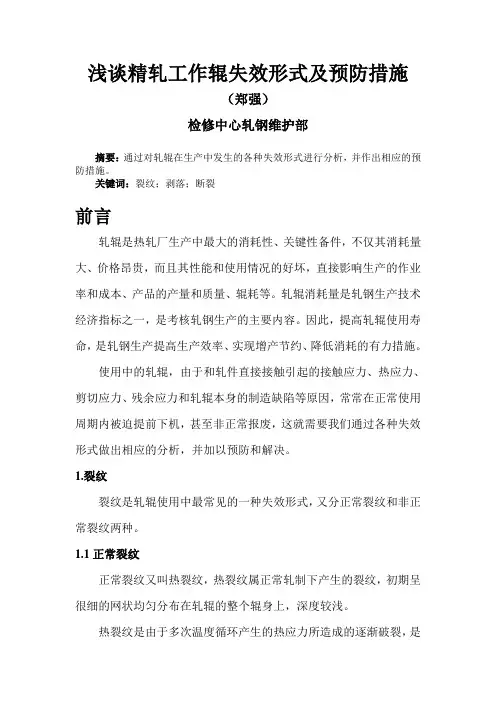

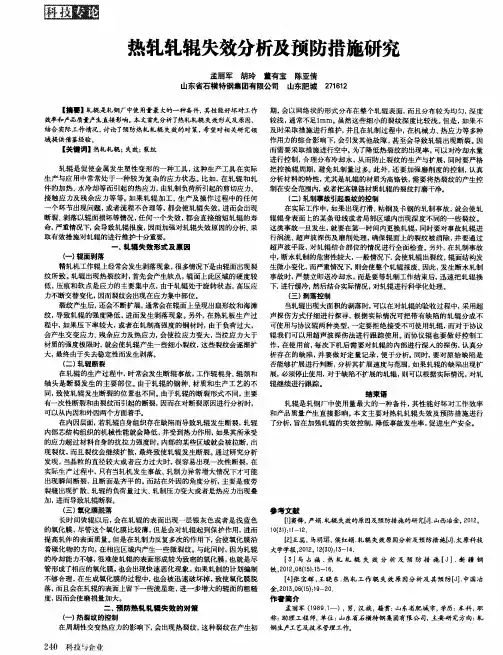

轧辊失效方式及其原因分析 轧机在轧制生产过程中，轧辊处于复杂的应力状态。热轧机轧辊的工作环境更为恶劣：轧辊与轧件接触加热、轧辊水冷引起的周期性热应力，轧制负荷引起的接触应力、剪切应力以及残余应力等。如轧辊的选材、设计、制作工艺等不合理，或轧制时卡钢等造成局部发热引起热冲击等，都易使轧辊失效。 轧辊失效主要有剥落、断裂、裂纹等形式。任何一种失效形式都会直接导致轧辊使用寿命缩短。因此有必要结合轧辊的失效形式，探究其产生的原因，找出延长轧辊使用寿命的有效途径。 1 、轧辊剥落(掉肉) 轧辊剥落为首要的损坏形式，现场调查亦表明，剥落是轧辊损坏，甚至早期报废的主要原因。轧制中局部过载和升温，使带钢焊合在轧辊表面，产生于次表层的裂纹沿径向扩展进入硬化层并多方向分枝扩展，该裂纹在逆向轧制条件下即造成剥落。 1.1 支撑辊辊面剥落 支撑辊剥落大多位于轧辊两端，沿圆周方向扩展，在宽度上呈块状或大块片状剥落，剥落坑表面较平整。支撑辊和工作辊接触可看作两平行圆柱体的接触，在纯滚动情况下，接触处的接触应力为三向压应力。在离接触表面深度为 0.786b 处 ( b 为接触面宽度之半 ) 剪切应力最大，随着表层摩擦力的增大而移向表层。 疲劳裂纹并不是发生在剪应力最大处，而是更接近于表面，即在 Z 为 0.5b 的交变剪应力层处。该处剪应力平行于轧辊表面，据剪应力互等定理，与表面垂直的方向同样存在大小相等的剪应力。此力随轧辊的转动而发生大小和方向的改变，是造成接触疲劳的根源。周期交变的剪切应力是轧辊损坏最常见的致因。在交变剪切应力作用下，反复变形使材料局部弱化，达到疲劳极限时，出现裂纹。另外，轧辊制造工艺造成的材质不均匀和微型缺陷的存在，亦有助于裂纹的产生。若表面冷硬层厚度不均，芯部强度过低，过渡区组织性能变化太大，在接触应力的作用下，疲劳裂纹就可能在硬化过渡层起源并沿表面向平行方向扩展，而形成表层压碎剥落。 支撑辊剥落只是位于辊身边部两端，而非沿辊身全长，这是由支撑辊的磨损型式决定的。由于服役周期较长，支撑辊中间磨损量大、两端磨损量小而呈 U 型，使得辊身两端产生了局部的接触压力尖峰、两端交变剪应力的增大，加快了疲劳破坏。辊身中部的交变剪应力点，在轧辊磨损的推动作用下，逐渐往辊身内部移动至少 0.5mm ，不易形成疲劳裂纹；而轧辊边部磨损较少，最大交变剪应力点基本不动。在其反复作用下，局部材料弱化，出现裂纹。 轧制过程中，辊面下由接触疲劳引起的裂纹源，由于尖端存在应力集中现象，从而自尖端以与辊面垂直方向向辊面扩展，或与辊面成小角度以致呈平行的方向扩展。两者相互作用，随着裂纹扩展，最终造成剥落。支撑辊剥落主要出现在上游机架，为小块剥落，在轧辊表面产生麻坑或椭球状凹坑，分布于与轧件接触的辊身范围内。有时，在卡钢等情况下，则出现沿辊身中部轴向长达数百毫米的大块剥落。 1.2 工作辊辊面剥落 工作辊剥落同样存在裂纹产生和发展的过程，生产中出现的工作辊剥落，
建筑行业四大伤害[建筑行业五大伤害预防措施] 建筑行业五大伤害及安全预防措施 五大伤害占建筑行业全部事故死亡人数的90%以上，其中高处坠 落45%以上、物体打击20%以上、机械伤害11%以上、坍塌6%以上、 触电6%以上 1、高处坠落 易发生高处坠落的部位或作业： 1、洞口临边作业的坠落 2、脚手架上坠落 3、卸料平台的坠落 4、悬空高处作业坠落 5、轻质板材断裂坠落 6、屋面临边坠落 7、物料提升机和塔机在安、拆过程中坠落8、在安、拆模板过 程中坠落 9、登高过程中坠落10、结构和设备安装时坠落 导致高处坠落的原因 人的因素： 1）作业人员安全知识缺乏，安全意识淡薄，自我保护能力不强，麻痹大意酿成事故； 2）作业人员违章作业，违反劳动纪律，管理人员违章指挥； 3）管理人员未按要求对作业人员进行必要及时的安全技术交底 或交底缺乏针对性； 4）监管人的监管工作未到位； 5）现场管理人员对工人作业点的安全检查不深、不细，对事故 隐患未及时发现，即使发现也未及时督促整改，甚至视而不见；有 的对一些重大事故隐患整改结果是否符合要求，也未认真及时进行 复查；
物的因素： 1）没有设置有效的安全防护设施，因而为事故埋下了隐患； 2）安全防护不到位，或者到位不及时； 3）安全设施，个人使用的安全防护用品不合格，不能有效的满 足施工安全需要； 4）作业环境不良，如照明亮度不够，作业面光滑（特别是外架 斜道、楼层临边、屋面临边）高温、严寒大风等恶劣气候条件等， 这些因素都将会导致事故发生； 预防高处坠落事故的安全措施 1）加强作业人员的安全意识教育，不断提高其自我保护能力， 切实做到“三不伤害”，即（不伤害自己，不伤害别人，不被别人 伤害）； 2）加强巡查督促，特别是危险点源应及时纳入重点监控对象； 3）各类脚手架应严格按照规范要求搭设，根据架体搭设规模及 施工需求，应及时组织整体或分部验收； 4）对施工过程中形成的各类预留洞口，应及时设置围拦或盖板，必要时应设置有效的、醒目的警示标识标牌； 5）对高处作业的人员要定期进行体检，杜绝患有禁忌病症人员 从事高处作业（如高血压，心脏病等）； 6）在无法搭设防护设施的地方或从事独立登高作业的人员在操 作过程中应正确佩带安全带和安全帽； 7）6级以上强风或大雨、雪、雾天不得从事高处作业； 8）认真落实各级安全生产责任制，特别是应加强生产班组的安 全管理，做到班前安全教育，班中安全喊话，班后安全检查（有无 遗留的不安全隐患）。 2、坍塌
提高冷轧辊的使用效率 摘要：本文介绍了冷轧薄板厂使轧辊的主要失效形式，分析了轧辊的断裂和裂纹产生原因，提出了具体改进措施。 关键词：轧辊失效硬度 1 前言 随着市场的发展,客户对冷轧薄板的质量要求不断提高,生产厂家必须适应市场的需求，生产更高质量的产品以满足用户的需要。在轧机所有备件中,轧辊是非常重要的备件。轧辊在工作中要承受高的轧制力、冲击载荷、疲劳和磨损等,因此冷轧辊的消耗非常大。统计资料表明,在冷轧生产过程中冷轧辊的消耗在生产成本中所占的比例达25%左右。冷轧薄板厂要想取得更好的经济效益, 一方面要生产适销对路的高附加值产品,另一方面要降低生产成本。因此,提高轧辊的使用效率是取得良好经济效益的重要手段之一，也是本文阐述的主要内容。 2 轧辊磨削设备及轧制产品 2.1 磨削设备 鄂钢采用MK8463/5000-H数控轧辊磨床用于加工冷轧板带生产线中的工作辊、支承辊修磨加工。机床可磨削圆柱形、具有中凸（凹）要求的任意曲线的辊面以及圆锥形的辊面等。可磨削正弦及抛物面曲线辊面、辊面端部倒角。机床总体布局如图1： 图 1 2.1.1 机床主要技术规格参数见表1
表1 最大磨削直径Ф630 mm 最小磨削直径（在最大砂轮情况下）Ф100 mm 顶尖距5000 mm 工件最大重量6000kg 中凸（凹）量（半径方向） 1.5 mm 中心架支承直径范围根据工件要求定 头架顶尖移动量150 mm 尾架顶尖移动量500 mm Z轴—拖板纵向移动速度10～5000 mm/min X轴—砂轮架横向进给速度1～2000 mm/min X1轴—测量臂调整速度0～1000 mm/min 数控最小分辨率（U轴）0.00001mm 数控最小分辨率（U1轴）0.0001mm 数控最小分辨率（X1轴）0.0001mm 数控最小分辨率（X轴）0.0001mm 数控最小分辨率（Z轴）0.0005mm 工件转速(无级) 8～80 r/min 砂轮规格Ф750×100×Ф305 mm 砂轮最大线速度(恒线速) 50m/s 冷却液箱流量300L/min 电机总功率约120kW 头架电机（西门子）22kW 砂轮架电机（西门子）30kW 机床总重量55t 2.1.2机床工作精度标准 1.圆柱面磨削见表2 表2 圆度≤0.002mm 辊形误差≤0.002mm 表面粗糙度≤Ra0.32μm 圆度≤0.002mm 纵截面上直径一致性≤0.002/1000 mm 表面粗糙度≤Ra0.2μm 2.中凸(凹)面磨削（半径上的中凸(凹)量为0.1mm。磨削技术要求见表3。 表3
轧辊失效方式及其原因分析 摘要：介绍了轧辊存在剥落、断裂、裂纹等几种失效方式，并重点分析了轧辊剥落和断裂产生的机理，为分析生产实践中轧辊失效原因和采取相应改进措施以提高轧辊使用寿命提供了依据。 关键词：轧辊；失效原因；剥落；断裂；裂纹 1 前言 轧机在轧制生产过程中，轧辊处于复杂的应力状态。热轧机轧辊的工作环境更为恶劣：轧辊与轧件接触加热、轧辊水冷引起的周期性热应力，轧制负荷引起的接触应力、剪切应力以及残余应力等。如轧辊的选材、设计、制作工艺等不合理，或轧制时卡钢等造成局部发热引起热冲击等，都易使轧辊失效。 轧辊失效主要有剥落、断裂、裂纹等形式。任何一种失效形式都会直接导致轧辊使用寿命缩短。因此有必要结合轧辊的失效形式，探究其产生的原因，找出延长轧辊使用寿命的有效途径。 2 轧辊的失效形式 2.1 轧辊剥落 轧辊剥落为首要的损坏形式，现场调查亦表明，剥落是轧辊损坏，甚至早期报废的主要原因。轧制中局部过载和升温，使带钢焊合在轧辊表面，产生于次表层的裂纹沿径向扩展进入硬化层并多方向分枝扩展，该裂纹在逆向轧制条件下即造成剥落。 2.1.1支撑辊辊面剥落支撑辊剥落大多位于轧辊两端，沿圆周方向扩展，在宽
度上呈块状或大块片状剥落，剥落坑表面较平整。支撑辊和工作辊接触可看作两平行圆柱体的接触，在纯滚动情况下，接触处的接触应力为三向压应力，如图1所示。在离接触表面深度（Z）为0.786b处(b为接触面宽度之半)剪切应力最大，随着表层摩擦力的增大而移向表层。 图1 滚动接触疲劳破坏应力状态 疲劳裂纹并不是发生在剪应力最大处，而是更接近于表面，即在Z为0.5b的交变剪应力层处。该处剪应力平行于轧辊表面，据剪应力互等定理，与表面垂直的方向同样存在大小相等的剪应力。此力随轧辊的转动而发生大小和方向的改变，是造成接触疲劳的根源。周期交变的剪切应力是轧辊损坏最常见的致因。在交变剪切应力作用下，反复变形使材料局部弱化，达到疲劳极限时，出现裂纹。另外，轧辊制造工艺造成的材质不均匀和微型缺陷的存在，亦有助于裂纹的产生。若表面冷硬层厚度不均，芯部强度过低，过渡区组织性能变化太大，在接触应力的作用下，疲劳裂纹就可能在硬化过渡层起源并沿表面向平行方向扩展，而形成表层压碎剥落。 支撑辊剥落只是位于辊身边部两端，而非沿辊身全长，这是由支撑辊的磨损型式决定的。由于服役周期较长，支撑辊中间磨损量大、两端磨损量小而呈U 型，使得辊身两端产生了局部的接触压力尖峰、两端交变剪应力的增大，加快了疲劳破坏。辊身中部的交变剪应力点，在轧辊磨损的推动作用下，逐渐往辊身内
建筑施工“五大伤害”的原因及预防措施- 建筑施工五大伤害的原因及预防措施 建筑施工属事故多发行业，综合分析建筑施工的特点是生产周期长，工人流动性大，露天高处作业多，手工操作多，劳动繁重，产品变化大，规则性差，施工机械品种繁多等动态变化，具有一定的危险性。而建筑施工的不安全隐患也多存在于高处作业、交叉作业、垂直运输以及使用各种电气设备工具上，事故类别主要发生在高处坠落、触电、物体打击、机械伤害及坍塌五个方面。从施工特点看，主要由于脚手架搭设不规范、高处作业防护不严、基坑及模板工程支护不牢、施工临时用电不规范、机械设备使用不当造成。究其根源，主要还是施工企业安全管理不善、教育培训不力、不文明施工等原因造成。根据有关资料统计，每年建筑施工在这五方面的事故是建筑业最常发生的事故，占总事故的85%以上，其中高处坠落事故占35%左右，触电事故占20%左右，物体打击占15%左右，机械伤害占10%左右，坍塌事故占5%左右，如果能采取措施消除这五个伤害，建筑施工伤亡事故将大幅度下降。 一、高处坠落事故 （一）高处坠落事故发生的原因 1、施工人员患有不适合高处作业的疾病，如高血压、心脏病、贫血等。 2、施工人员不注意自我保护，坐在防护栏上休息，在脚手架
上睡觉。 3、气候原因造成的事故，如突遇大风、暴雨，夏季高温中暑晕倒坠落，冬季、雨季、霜冻打滑摔倒坠落。 4、安全防护用品和材料质量不好，不符合安装和使用要求，或不按规定安装和使用。 5、提升机具限位保险装置失灵或带病工作。 6、洞口、临边防护措施不到位。 7、井架吊蓝载人上下；人货升降机超载运行。 （二）预防高处坠落事故的措施 1、对高处作业的人员上岗前必须进行体检，并定期检查。 2、遇有六级以上强风、浓雾时，不得进行高处作业：雨天和雪天必须采取可靠的防滑、防寒和防冻措施。凡水、冰、霜、雪、应及时清除。 3、对施工人员进行加强自我保护教育，自觉遵守施工规范。 4、危险地段或坑井边，陡坎处增设警示、警灯、维护栏杆，夜间增加施工照明亮度。 5、购进符合规范的三宝、围护杆、栅栏、架杆、扣件、梯材等，并按规定安装和使用。 6、洞口、临边、交叉作业、攀登作业悬空作业，必须按规范使用安全帽、安全网、安全带，并严格加强防护措施。 7、提升机具要经常维修保养、检查，禁止超载和违章作业。 二、触电事故 （一）触电事故发生的原因 1、电工不按规定穿戴劳动保护用品。 2、建筑物或脚手架与户外高压线距离太近，不设置防护网。 3、电气设备、电气材料不符合规范要求，绝缘受到磨损破坏。
危险源分析及预防措施 1概述 1.1锅炉的基本知识 1.1.1锅炉的定义 锅炉是能量转换设备，是把燃料燃烧（氧化反应），是燃料的化学能转换为热能的统一体。 1.1.2锅炉的工作过程 锅炉的工作过程包括三个部分： (1)燃料不断剧烈氧化的燃烧过程， (2)火焰和高温烟气不断把热量传递给锅内水的传热过程， (3)水在锅内不断流动循环，吸热、升温和汽化（热水锅炉达不到沸腾汽化温度）的过程。这三个过程在锅炉内不断进行，通过锅炉燃烧设备、附属设备及仪表附件三个工作系统来实行。 1.2锅炉行业概况 我国的工业锅炉制造业随着国民经济的蓬勃发展，取得了很大的进步，到目前为止，全国持有各级锅炉制造许可证的企业超过一千家，生产各种不同压力等级和容量的锅炉。 从八十年代起，我国开始对锅炉制造企业的管理实行许可证制度，许可证分为A、B、C、D、E（包括E1、E2）级。2000年国家对锅炉制造许可证等级的划分作了调整，同时对常压热水锅炉也采用了制造许可证制度，调整后新的许可证分为A、B、C、D四级。新的A级相当于原来的A、B级；B级相当于原来的C、D 级；C级相当于原来的E1级；D级相当于原来的E2级。级别调整前后企业的构成情况见表1-1。 表1-1
1.3锅炉制造业的发展特征 1）中国锅炉制造企业实行许可证制度。自锅炉制造企业实行许可证以来，锅炉制造业得到了规范并壮大，生产能力不断提高，但行业发展极不平衡，生产集中度不高，大而全、小而全的现象普遍存在。近十多年来，全国工业锅炉年产量一直在710万蒸吨间徘徊。行业规模却由1987年的551家企业增加到2001年的969家，扩大将近一倍，可见厂点太多，大多没有形成规模生产，而且所增加的企业绝大多数是规模很小的C、D 两级企业，锅炉年产量平均不过50万蒸吨左右。 2）1991-2001 年工业锅炉产品发展情况经过五十多年来的发展，中国工业锅炉行业已形成比较完整的产品体系，但近十年来，随着国民经济的蓬勃发展和人民生活的不断改善，同时受国家能源结构变化和日益严格的环境保护政策的制约，工业锅炉锄品发展出现了新的变化。无论从锅炉容量、参数、炉型还是从燃烧方式、燃料种类来看，中大容量锅炉所占比例显著上升( ≥10t/h 的锅炉由1991年的25 %增至2001年的54 %) ，热水锅炉产量的比例有所增长，水火管锅炉所占比例显著下降(在容量上由1991年的45%降至2001年的21%) ，流化床锅炉快速发展(在锅炉总容量中所占比例由1991 年的3 %增至2001 年的10 %以上) ，燃油气锅炉所占比例增加(由1991 年的不足6 %增高至2001 年的15 %以上) 。另外，电热锅炉及垃圾锅炉等特种锅炉开始出现，但所占比例不高1.4锅炉发生事故的原因 1.4.1锅炉本身有先天性缺陷 （1）结构不合理。如主要受压部件采用不合理的角焊连接形成，水循环不良，锅炉某些部位不能自由膨胀等。 （2）金属材料不符合要求，质量不合格。 （3）制造质量不好。如几何形状严重超差，焊接质量不合格等。 （4）受压元件强度不够。 （5）安装不合理。如最低安全水位低于最高火界，不能自由膨胀，该绝缘处未绝缘等。
