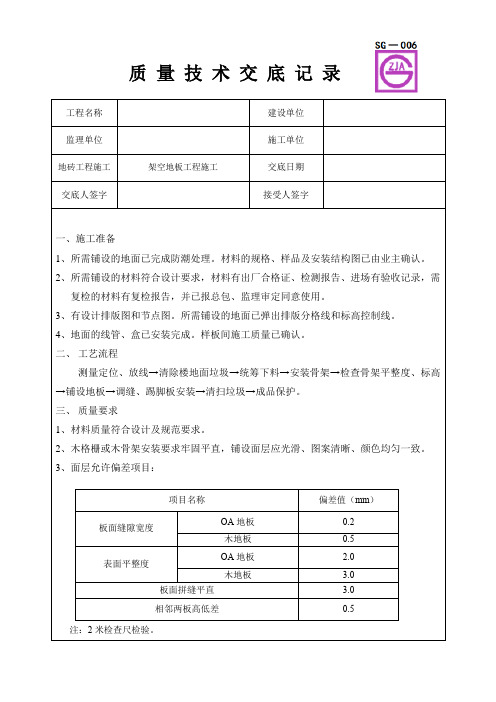

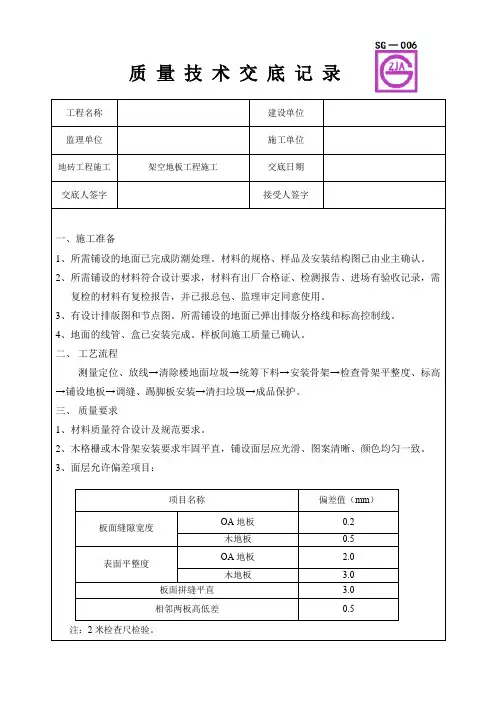

工程名称建设单位
监理单位施工单位
地砖工程施工架空地板工程施工交底日期
交底人签字接受人签字
一、施工准备
1所需铺设的地面已完成防潮处理。材料的规格、样品及安装结构图已由业主确认。2所需铺设的材料符合设计要求，材料有出厂合格证、检测报告、进场有验收记录，需复检的材料有复检报告，并已报总包、监理审定同意使用。
3、有设计排版图和节点图。所需铺设的地面已弹出排版分格线和标高控制线。
4、地面的线管、盒已安装完成。样板间施工质量已确认。
二、工艺流程
测量定位、放线一清除楼地面垃圾一统筹下料一安装骨架一检查骨架平整度、标高f铺设地板f调缝、踢脚板安装f清扫垃圾f成品保护。
三、质量要求
1材料质量符合设计及规范要求。
2木格栅或木骨架安装要求牢固平直，铺设面层应光滑、图案清晰、颜色均匀一致。
3、面层允许偏差项目：
项目名称偏差值（mm）
板面缝隙宽度OA地板
0.2木地板0.5
表面平整度
OA地板
2.0
木地板 3.0板面拼缝平直 3.0相邻两板高低差0.5
注：2米检查尺检验质量技术交底记录
①木地板材料应码放整齐，使用时轻拿轻放，不可以乱扔乱堆，以免损坏棱角。
②木地板上作业应穿软底鞋，且不得在地板面上敲砸，防止损坏面层。
③木地板施工应注意保证环境的温度、湿度。施工完应及时覆盖塑料薄膜，防止开裂变形。
④通水和通暖时应注意阀门及管道的三通、弯头等处，防止渗漏后浸湿地板造成地板开裂
和起鼓。
注：表格一式四份建设单位、监理单位、施工单位、城建档案馆各一份。
