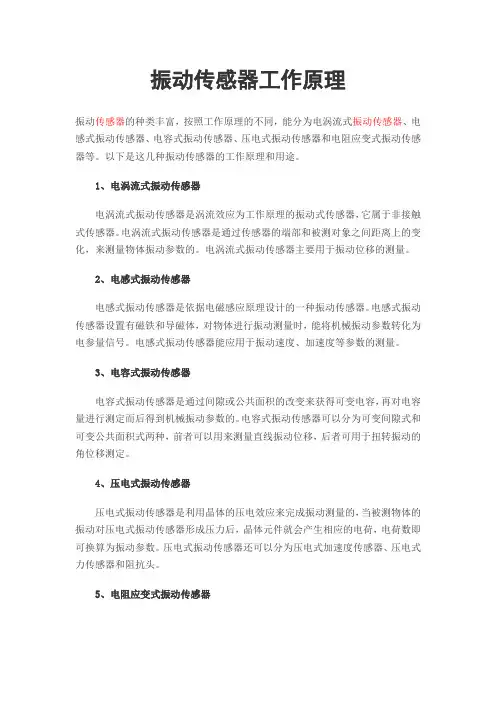

振动传感器有哪些类型
按机械接收原理分：相对式、惯性式；
按机电变换原理分：电动式、压电式、电涡流式、电感式、电容式、电阻式、光电式；
振动传感器按所测机械量分：位移传感器、速度传感器、加速度传感器、力传感器、应变传感器、扭振传感器、扭矩传感器。
以上三种分类法中的传感器是相容的。
1、相对式电动传感器
电动式传感器基于电磁感应原理，即当运动的导体在固定的磁场里切割磁力线时，导体两端就感生出电动势，因此利用这一原理而生产的传感器称为电动式传感器。相对式电动传感器从机械接收原理来说，是一个位移传感器，由于在机电变换原理中应用的是电磁感应电律，其产生的电动势同被测振动速度成正比，所以它实际上是一个速度传感器。
2、电涡流式传感器
电涡流传感器是一种相对式非接触式传感器，它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。电涡流传感器具有频率范围宽（0～10 kHZ），线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静位移的测量、振动位移的测量、旋转机械中监测转轴的振动测量。
3、电感式传感器
依据传感器的相对式机械接收原理，电感式传感器能把被测的机械振动参数的变化转换成为电参量信号的变化。因此，电感传感器有二种形式，一是可变间隙，二是可变导磁面积。
4、电容式传感器
电容式传感器一般分为两种类型。即可变间隙式和可变公共面积式。可变间隙式可以测量直线振动的位移。可变面积式可以测量扭转振动的角位移。
5、惯性式电动传感器
惯性式电动传感器由固定部分、可动部分以及支承弹簧部分所组成。为了使传感器工作在位移传感器状态，其可动部分的质量应该足够的大，而支承弹簧的刚度应该足够的小，也就是让传感器具有足够低的固有频率。
