汽车修补漆工艺流程简介
要知道汽车补漆要多久，让我们起首来懂得下汽车补漆工艺流程：
起首是做漆的工艺：
1）烤：原厂车出来都是烤漆，在800度高温下完成，色(sè)泽鲜亮，不易脱落和退色；
2）烘：喷好漆今后将车放入80度摆布的烘箱/烤房内烘干，光彩比拟好，可是漆质较软，易退色；因为已经装配好的整车无法蒙受高温，是以所有的补漆都是用的这个工艺，一般两三年今后会比拟显明的发明色彩发暗3）补：常温下用油漆直接喷或涂刷，一般自喷快干漆和补漆笔都是这种其次是调色：
1）汽车喷漆几乎都是调色调出来的，重要靠调色师得眼睛和经验，当然也有电脑调色，相对照较准确，可是可能会因为过于死板造成色差2）所谓的原厂漆几乎不存在，大大都4S也是请有经验的调色师调制漆水3）统一款车型只有在新车时色彩比拟一致，应用一段时光今后依据应用情形，如污染、磨损、腐化等情形，色(sè)彩会产生分歧水平(dù)的老化，是以可(kě)以说每一辆车分歧部位的色彩城市有色差
综上所述，不管应用哪种工艺，局部的补漆几多会存在色差
是今后补的漆非论从色彩、经久度等各方面都无法比上原厂漆，尤其是金属漆。
目录 油漆工艺技术 (2) 一油性涂料工艺 (2) 1.1深管孔封闭显纹面着色工艺 (2) 1.2浅管孔封闭显纹面着色工艺 (3) 1.3 开放实色显纹工艺 (4) 1.4封闭实色工艺 (4) 1.5 PU透明开放效果工艺 (5) 1.6 PU透明亮光全封闭 (6) 1.7 背面防潮 (7) 二水性涂料工艺 (7) 2.1 封闭不显纹 (PNT) (8) 2.2 开放显纹（SPF） (8) 三水性涂料产品实例 (9) 3.1 PNT产品实例 (10) 3.2 SPF产品实例 (11) 四色漆调配 (12) 4.1 调色 (12) 4.2 部分颜色配方 (12) 4.3 建议 (12) 五操作建议 (13) 5.1施工要求 (13) 5.2 注意事项 (13)
打磨 PU 透明底漆 PU 透明面漆 打磨 打磨 色漆 白胚封闭 刮灰 打磨 PU 透明底漆 打磨 PU 透明底漆 油漆工艺技术 一 油性涂料工艺 1.1深管孔封闭显纹面着色工艺 适用材质：桃花芯、树柳、沙比利、水曲柳、橡木、铁刀木、柞木等深木眼基材。 1.1.1 工艺路线 1.1.2 工艺说明 1、白胚封闭 采用紫荆花645型油漆，用量主剂56.5 g/m 2 ，固化剂28.5 g/m 2 ，稀释剂45.5 g/m 2 。十字喷涂均匀，待干6小时候后可打磨。 2、刮灰 刮涂时灰刀应施加一定的力度，尽量刮实、刮平，减少涂层砂眼。 3、打磨 采用320＃砂纸打磨，顺木纹打磨白胚，去毛刺。检查白坯质量，有问题及时处理。 4、PU 透明底漆 采用紫荆花645型油漆，用量主剂166 g/m 2 ，固化剂83g/m 2 ，稀释剂101 g/m 2 。一个半十字均匀喷涂，建议隔夜打磨。 5、打磨 采用240#/320＃砂纸打磨，顺木纹打磨白胚，使表面平整。 6、PU 透明底漆 采用紫荆花645型油漆，用量主剂166 g/m 2 ，固化剂83g/m 2 ，稀释剂101 g/m 2 。一个半十字喷涂均匀，建议隔夜打磨。 7、打磨 采用240#/320＃砂纸打磨，顺木纹打磨白胚，使表面平整。
汽车修补涂装的方法与技巧 汽车涂料常用的涂装方法有刷涂法、浸涂法、淋涂法、辊涂法、空气喷涂法、高压无气喷涂法、静电喷涂法、电泳涂装法和粉末涂装法。涂料的类型、品种不同，它们各自有着一定的涂装特点、涂装条件要求以及涂装方法。涂料的性能、用途、适应范围等又决定了涂料的涂装方法的适用范围。它们之间有着密切的关系，即可独立存在去完成相应涂料的涂装，又可用不同涂装方法组合配套进行涂装，根据被涂产品的质量要求施行复合涂层层次间的涂装。 一、汽车的涂装工艺特点 汽车是从制造各个零部件开始，然后把各个零部件装配、焊接成整体。汽车的涂装要根据制造的环节，与零部件制造平行涂装，使它们装配成整车后不会出现不能涂装或很难涂装的部位，避免造成遗漏或不符合要求的涂装而影响汽车产品的质量。 汽车的涂装工艺，一般可分为两大部分：一是涂装前金属的表面处理；二是涂装的施工工艺。表面处理主要包括清除工件表面的油污、尘土、锈蚀、以及进行修补作业时旧漆层的清除等，以改善工件的表面状态。包括根据各种具体情况对工件表面进行机械加工和化学处理，如磷化、氧化和钝化处理。 涂装的施工工艺根据汽车类型的不同而各有特点和侧重。载重汽车的主要涂装是前部驾驶室，涂装要求最高；其他部件如车厢、车架等涂装要求比驾驶室低。客车的涂装与载货汽车的涂装有较大区别。客车车身包括大梁、骨架、车厢内部、车身外表面，其中以车身外表面要求较高。车身外表面不但要求具有良好的保护性和装饰性，而且喷涂面积大、平面多，有两种以上的颜色，有时还有汽车色带。因此，施工周期比载货汽车长，施工要求比载货汽车高，施工过程也比载货汽车复杂。轿车和小型旅行车，不论在表面装饰性或底层保护性都比大型客车和载货汽车的要求高。它的表面涂层属于一级装饰精度，具有美丽的外观，光亮如镜或光滑的表面，无细微的杂质、擦伤、裂纹、起皱、起泡及肉眼可见的缺陷，并应有足够的机械强度。底面漆层属于优良保护层，应有优良的防锈性和防腐蚀性，很强的附着力；局部或全部刮涂附着力好、机械强度高的腻子，使用数年也不会出现锈蚀或脱落等现象。 二、珠光汽车漆施工时的特点及技巧 形成珠光和色彩的先决条件是片晶状态的珠光颜料互相平行并且沿着涂层表面排列成行。任意排列的颜料片晶不能产生最适宜的效果。 当清漆和色漆施工时，珠光颜料遵循物理学规律，即片晶状颜料在流动的液体中将按照流动方向自行排列成行。 喷涂色漆时在漆滴碰撞到被涂表面而展开的有限的很短的时限内发生的流动作用，通常已经能够满足片晶颜料自行排列的流动运动。 其他的施工方法为刷涂、浇涂或浸涂、也能有一个流动分力可满足片晶的取向作用。 在由于干燥、触变或化学反应而形成的粘度增加之后，颜料排列成行的状态被固定下来。如果是由于极厚的湿的色漆层、溶剂的低挥发速率、不适当的触变性或极低的施工温度而造成粘度增大太慢或过迟时，颜料片晶能够再回复到任意排列。这就造成光泽损失。相反，使溶剂挥发以缩短涂层的干燥时间是有益的。假若湿涂层不是达到一定厚度，颜料片晶的排列成行更为困难。 珠光颜料的光泽对方向性上的依赖性，从另外角度来讲，可用于创造许多不寻常的造型装饰效果，例如锤纹效果或木纹装饰用的明暗色调表面造型。 珠光汽车漆最好的施工方法是静电喷涂法，其施工后的珠光效果最优。施工时应注意的
喷漆车间喷漆工艺流程 一、除油 1、去除黑色金属工件在生产过程中表面的油污，用槽浸法。碱液清洗配方： 氢氧化钠4%、磷酸钠4%、磷酸三钠4%、OP-10乳化液0.3%、温度90~95℃，处理时间5~8分钟。处理后检查方法：水洗后用刷帚刷，目测油污是否去净。 2、去除有色金属工件表面的油污，用槽浸法。采用KL-13型除油除锈添加剂 处理（该添加剂为白色粉末），使用浓度：兑水比例2%，温度大于5℃（如加温处理速度加快），时间5~10分钟，槽液PH值：7。 3、塑料制品的表面除油，用槽浸法。选用KL-16型脱腊除油粉，使用浓度： 兑水比例5%，温度40~65℃，时间5~10分钟。 二、清洗（除油后用水清洗） 三、除锈 采用酸性除锈，去除钢铁表面的锈垢，用槽浸法。酸洗除锈液配方：浓度31%的工业盐酸、缓蚀剂3%，温度：常温。处理时间3~8分钟，处理后检查方法：水洗后目测是否有锈垢存在。 四、清洗（除锈后用水清洗）
五、表调 用于磷化前的表面处理，用槽浸法（表调剂为白色粉末）。配槽液时按每1~3公斤／吨的用量慢慢添加，搅拌使其溶解。表调剂的工作条件为PH值7.5~9.5，温度：常温，时间半分钟。 六、磷化 用锌系磷化液使钢铁表面磷化，用槽浸法。WF磷化剂分为：A剂——配槽剂，B剂——补加剂，C剂——促进剂。 1、槽液配制：槽内加水3／4体积，按每25~30公斤／吨的量加入A剂，然 后再添加用热水溶解的氢氧化钠（按每0.7公斤／吨的用量），最后加水至工作液面确认酸度。在即将开始磷化时，按每0.5~0.7公斤／吨的量加入C剂，搅拌均匀待用。 2、使用工艺参数：总酸度18~35点，游离酸度0.5~1.5点，促进剂2~3点， 温度35~45℃，浸磷时间5~10分钟，检查方法：水洗、干燥后目测磷化膜应呈瓦灰色、结晶细致、无斑点、以及未磷化到的部位无氧化物等固体沉积物残留于表面，磷化后水洗应彻底，清洗后应迅速干燥。 3、磷化液管理：磷化液连续使用后总酸度上升可用水稀释，总酸度下降时， 按每1.6公斤／吨补加B剂可上升1点。游离酸度上升时按每0.4公斤／吨加入氢氧化钠可降游离酸度1点，游离酸度下降可按每
车间内部工艺流程 一、油漆工艺流程 干砂磨边刮灰打灰擦底得宝擦色底油修补打磨底油修补打磨颜色面油 二、各工序工艺要求 封闭： 1、平砂必须平整、手感光滑、无木皮砂穿； 2、板面不得有污迹现象； 3、木皮刮灰注意浓度、毛孔必填平； 4、打干净水砂、灰擦底得宝； 5、擦色必均匀一致； 6、底油必须把毛孔全部填平，保证无洞钟孔现象； 7、打磨不得把底油打穿，不得波浪、粗砂痕边角，边角打变形等现象； 8、颜色对照标准色板（侧台对主台）； 9、台面面油后必须手感光滑，无明显颗粒、皱皮、流油、发白、油窝等不良现象。 开放： 1、干砂平整手感光滑、无木皮砂穿； 2、实木边水灰必须填满毛孔，木处不得有水灰； 3、打干净水灰，擦底得宝； 4、擦色必须均匀一致； 5、底油作业产品表面开放自然，周边封闭必须全部封闭； 6、打磨不得把底油磨穿，不得有波浪、粗砂痕等现象； 7、颜色对照标准色板；
8、面油作业注意开油浓度，保持板件干后，手感光滑、开放自然、均匀一致。 A．干砂操作方法： 1、首先检查砂带是否可正常使用，并拉紧砂带有少许绷紧状； 2、开启吸尘袋开关电源，把板件放在推动板上，木纹与砂带必须同一走向，然后调升降开关，把砂带距离调至离板约1.5mm左右； 3、开启砂带机电源，右手推动板件，右手握操纵杆向下稍压，并左右来回拉动互相配合，每次移动前后约50cm左右，右左移动20cm左右； 4、操纵杆必须从左到右或从前到后，有顺序的走动，直至板件光滑为止（木皮不砂穿）； 5、把砂好的板件有顺序整齐的堆放在叉板上，注意叉板必放平，并放上平衡板板面保持无砂粒、硬粒状物； 6、全部砂好点齐无漏板件时移交上一工序。 B．打白胚操作方法 1、把干砂好的产品边角用120#砂纸打光滑毛刺、收水线打磨要注意线条干净、流畅、线条不变形，边角打磨保持原现状； 2、分清施工要求，如浅色木皮则无须刮水灰，深色木皮则分清开放、封闭、开放只实木边刮灰、封闭则全部刮灰； 3、水灰浓度适当，稀则封闭不良，浓则不好打磨，把水灰用滚桶均匀涂在板面上，再用刮刀刮平，开放则需把实木封边用胶纸分起，再擦水灰，板面不得有水灰； 4、水灰干后有120#砂纸用木板包起或用手提打磨机，把水灰打干净，然后再擦底得宝；
案例六自己动手汽车漆面 划痕修补 Newly compiled on November 23, 2020
案例六自己动手汽车漆面划痕修补 一、汽车漆面划痕的产生和种类 （一）汽车漆面划痕的产生 汽车漆面划痕是漆面表面出现的线条痕迹。其产生的原因是： 1.擦洗不当 汽车在擦洗中,若清洗剂、水或擦洗工具（海绵、毛巾等）中有硬质颗粒，都会使漆面生划痕。 2.护理不当 在给漆面抛光时，若选择的打磨盘粒度较大，打磨用力较重或打磨失手，都会在漆面表面上留下了不同程度的划痕。还有在打蜡时，如蜡的品种选择错误，误把砂蜡用在新车上，会打出一圈圈的划痕。 3.刮擦 汽车在行驶中与其他汽车产生刮擦，与路边树枝产生刮擦，以及暴风、砂尘天气与“飞砂走石”产生刮擦都会造成漆面划痕。 （二）汽车漆面划痕的种类 汽车漆面划痕根据其深浅程度不同分为浅度划痕、中度划痕和深度划痕3种类型。浅度划痕指表面漆轻微刮伤，划痕穿过清漆层已伤及色漆层，但色漆层未刮透；中度划痕指色漆层已经刮透，但未伤及底漆层；深度划痕指底漆层已刮透，可见车身的金属表面。 二、浅度划痕的处理
对表层漆面轻微刮伤的车身，经检查未刮透面漆层。可采用下列修补工艺进行修复。 1.清洗 首先要将漆面表层的上光蜡薄膜层、油膜及其它异物除掉，方法是采用脱蜡清洗剂对刮伤部位进行清洗，然后晾干。 2打磨 根据刮痕的大小和深度，选用适当的打磨材料，如1500号磨石，9um的磨片或美容泥对刮伤的表面层进行打磨。打磨一般采用人工作业，也可以用研磨/抛光机或打磨机进行打磨抛光。打时要注意不能磨穿漆面层，如漆面层被磨穿，透出中涂漆层，必须喷涂漆面进行补救。 3.还原 经打磨抛光的漆面已基本清除浅度划痕，对打磨抛光作业中残留的一些发丝划痕、旋印等，可通过漆面还原进行处理。其方法是：用一小块无纺布将还原剂均匀涂抹于漆面，然后抛光至漆面层与原来的涂层颜色完全一致为止。4.上蜡 漆面还原后还应进行上蜡处理。其方法是：先将固体抛光蜡捣碎放入汽油中热溶后备用，修补部位用洁净的棉纱先蘸汽油润温，再蘸蜡涂满后进行擦拭，要反复多次擦拭至漆面平整光亮为止。

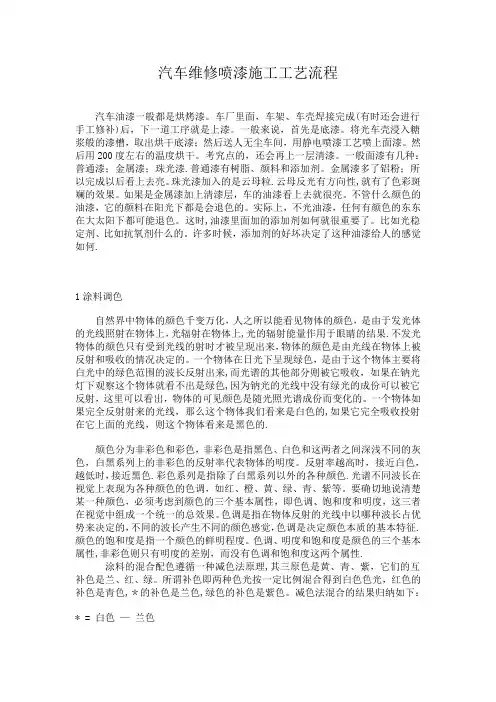

汽车维修喷漆施工工艺流程 汽车油漆一般都是烘烤漆。车厂里面，车架、车壳焊接完成(有时还会进行手工修补)后，下一道工序就是上漆。一般来说，首先是底漆。将光车壳浸入糖浆般的漆槽，取出烘干底漆；然后送人无尘车间，用静电喷漆工艺喷上面漆。然后用200度左右的温度烘干。考究点的，还会再上一层清漆。一般面漆有几种：普通漆；金属漆；珠光漆。普通漆有树脂、颜料和添加剂。金属漆多了铝粉；所以完成以后看上去亮。珠光漆加入的是云母粒。云母反光有方向性，就有了色彩斑斓的效果。如果是金属漆加上清漆层，车的油漆看上去就很亮。不管什么颜色的油漆，它的颜料在阳光下都是会退色的。实际上，不光油漆，任何有颜色的东东在大太阳下都可能退色。这时，油漆里面加的添加剂如何就很重要了。比如光稳定剂、比如抗氧剂什么的。许多时候，添加剂的好坏决定了这种油漆给人的感觉如何。 1涂料调色 自然界中物体的颜色千变万化，人之所以能看见物体的颜色，是由于发光体的光线照射在物体上，光辐射在物体上，光的辐射能量作用于眼睛的结果。不发光物体的颜色只有受到光线的射时才被呈现出来，物体的颜色是由光线在物体上被反射和吸收的情况决定的。一个物体在日光下呈现绿色，是由于这个物体主要将白光中的绿色范围的波长反射出来，而光谱的其他部分则被它吸收，如果在钠光灯下观察这个物体就看不出是绿色，因为钠光的光线中没有绿光的成份可以被它反射，这里可以看出，物体的可见颜色是随光照光谱成份而变化的。一个物体如果完全反射射来的光线，那么这个物体我们看来是白色的，如果它完全吸收投射在它上面的光线，则这个物体看来是黑色的。 颜色分为非彩色和彩色，非彩色是指黑色、白色和这两者之间深浅不同的灰色，白黑系列上的非彩色的反射率代表物体的明度。反射率越高时，接近白色，越低时，接近黑色。彩色系列是指除了白黑系列以外的各种颜色。光谱不同波长在视觉上表现为各种颜色的色调，如红、橙、黄、绿、青、紫等。要确切地说清楚某一种颜色，必须考虑到颜色的三个基本属性，即色调、饱和度和明度，这三者在视觉中组成一个统一的总效果。色调是指在物体反射的光线中以哪种波长占优势来决定的，不同的波长产生不同的颜色感觉，色调是决定颜色本质的基本特征。颜色的饱和度是指一个颜色的鲜明程度。色调、明度和饱和度是颜色的三个基本属性，非彩色则只有明度的差别，而没有色调和饱和度这两个属性。 涂料的混合配色遵循一种减色法原理，其三原色是黄、青、紫，它们的互补色是兰、红、绿。所谓补色即两种色光按一定比例混合得到白色色光，红色的补色是青色，*的补色是兰色，绿色的补色是紫色。减色法混合的结果归纳如下： * = 白色 - 兰色
油漆的生产制造过程 1、油漆工艺流程一般为： 配料→溶解→分散→研磨→检验→包装 2、关键过程及其有效控制方法 （1）关键过程及特殊过程： 关键过程：配料、分散 特殊过程：研磨 控制方法 a建立作业指导书 ①配料：配料过程本身并不复杂，关键在于各物料的正确掺加比例，这是影响产品性能的关键所在。物料的配比按不同产品、不同性能都不尽相同。，配料作业指导书只需给出各物料称量的先后秩序，注意事项，并给出各物料的掺量。各物料的掺量是根据生产的品种不同随时给出，但必须是经过批准的正式工艺配方。 ②分散：分散对成品质量的好坏起着重要作用，分散工序的作业指导书应给出操作方法，注意事项，就色漆本质而言，它是将颜料分散在漆料中，形成以颜料为分散相，因此，最终成膜这一系列过程保证颜料处于良好的分散状态，是色漆生产的首要问题。 ③研磨：研磨是产品生产的关键过程，又因其产品经研磨后即成为成品，则将研磨归属至特殊过程，不同产品研磨细度不同，作业指导书中应给出操作方法，注意事项，控制指标等。 b控制方法： ①配料:配料必须保证其称量的准确性，技术、质量部门应定期或不定期对计量设施进行抽查，以验证其称量的准确性，磅秤，则应由计量部门进行定期校验；配料应严格按给出的工艺文件进行，配料过程必须留有记录，以证实其配料过程符合要求。 ②分散：操作人员在生产过程中必须保证漆料、颜料搅拌均匀，其操作过程符合工艺要求。 ③研磨：研磨机设有冷却夹套，但研磨时操作温度均高于室温，温度对颜料
的分散有较大影响，由于研磨浆结构随温度升高而降低，因此在生产过程中操作人员应严格控制温度，研磨时细度、黏度直接影响产品质量，在研磨过程中采用刮板细度计、黏度计（涂-4）来对细度、黏度进行测定，以保证其操作过程符合工艺要求。 ④产品检验：建立检验规程（包括原料、半成品、成品），并有各工序的接收准则，每道工序都必须做到自检与专检相结合，每道工序的操作工人对自己生产的产品质量负责，首先进行自检，然后由质量检验人员按检验规程的要求进行检验，符合工序接收准则的半成品进入下道工序。检验必须留有记录，以证实其生产过程的产品符合工艺要求。 c适宜的设备： 关键过程、特殊过程应配备适宜的设备，设备的选用原则一、符合国家的产业政策（不能有列入国家明令淘汰的设备）；二、满足产品的质量要求，有了好的性能的设备，才能为获得质量好的产品打下基础。 3、主要测量点和控制点 a：主要测量点：配料、研磨 b：主要控制点：原料、配料、研磨、检验、包装 主要控制点要建立相应的检测项目，配备检验人员，建立检验规程。尤其要注重把好进厂原料关和成品出厂关。按国家标准生产的产品，其最终检测值应符合相应的国家标准。 4、下述情况即为不可接受： 配料过程未按配料方案执行或出入较大； 成品的抽查未按抽查方案执行； 成品的检验项目未按相应产品标准执行； 5、、相关主要法律法规 中华人民共和国工业产品生产许可证管理条例实施办法 油漆生产许可证实施细则 中华人民共和国产品质量法 1、相关主要标准 HG25-76-94 各色醇酸磁漆 HG/7 2454-2006 各色聚氨酯磁漆 HG/7 9755-1995 乳胶漆 HG/7 2009-91 各色醇酸防锈底漆
油漆的作用 汽车油漆涂层对于汽车起着很重要的作用，它不仅是车身防腐蚀的保护层，而且更能给汽车增添美感，满足人们的视觉享受。 （1）保护车身传统的车身主要是由钢板制成，空气中的氧和水分会与车身发生反应，从而导致锈蚀。油漆可以防止锈蚀的发生，从而保护了车身。 （2）增加美观车身形状是由表面造型和线条组成的，例如平面、曲面以及各种曲线。油漆可以使这些表面和线条更有立体感，增加车身的美观。 （3）标志作用用特定的颜色表明汽车用于特定的用途，这种作用在特种汽车上非常普遍。 （4）提高质量高性能的油漆不仅可以增加车身的美观，而且可以使车身经历更长的使用年限，所以汽车的质量和价值就会更高。 油漆的组成汽车油漆是由颜料、粘合剂、溶剂以及一些添加剂组成，这些成分在汽车面漆和底漆中都有，它们在油漆中起着不同的作用。 （1）颜料，油漆中的两种非挥发性成膜配料之一，它提供了油漆的颜色和耐久性，而且能够遮盖住下面的涂层。它也可以提高表面强度和粘合性，改善漆面光泽。颜料颗粒的大小和形状也很重要，颗粒的大小对遮盖能力有影响，颗粒的形状对漆面强度有影响。这些颗粒大致呈球状，有些也呈杆状，杆状颗粒可以使油漆膜的强度提高。 （2）粘合剂，它是油漆中的另一种非挥发性成膜配料，是油漆的主要成分，可以使颜料具有液体形态，耐用以及具有附着金属表面的能力。粘合剂一般是由植物油、天然树脂（松香等）或合成树脂（聚氯乙烯等）组成，它决定着油漆的类型，因为它直接影响着干燥机理。粘合剂一般用增强剂和催化剂来改性，可以改进耐久性、粘合性、抗腐蚀性以及耐擦伤性等。 汽车修补涂料及其颜色概述 1、汽车修补漆的组成 汽车修补漆顾名思义是指对汽车车身原厂漆进行重新修补用的油漆。它只能由工人用手工作业，喷涂必须在低温（60摄氏度以下）操作。修补漆必须具备两种功能：保护功能及美观功能。这两种功能不能由单个产品独立完成。因此，高质量的修补漆品牌一般都有系列产品来组合而成，它主要有： ＊腻子类：用于填补钣金缺陷。 ＊底漆类：用于防锈，促进漆层之间粘合力及增高漆膜厚度。 ＊面漆类：用于改善表面质量及增加耐候性。 鉴于汽车整车不能经受高温烘烤，一般汽车修补工厂涂装条件差，汽车修补漆和翻新涂装多采用自干型底漆，腻子、中间涂料、自干型合成树脂漆和挥发干燥型硝基漆、过氯乙烯漆。 硝基漆易施工、快干、能抛光，是比较理想的汽车修补用面漆。但一般硝基漆的耐候性较差，在南方，使用一个夏季就能严重失光，变色。而用优质树脂（丙烯酸树脂和有机硅树脂）改性的硝基漆则有较好的耐候性。但其固体含量低，需喷涂3~4道才能达到所要求的面涂层厚度，且价格较贵，因而修补成本较高。 醇酸漆的耐候性较优，一般喷涂两道厚度就能达到40um以上，涂层的光泽和丰满度较好。其缺点是干燥较慢，每道漆自干需16~24h，施工周期长，需要较清洁的涂装环境。另外醇酸漆耐湿热性差，易起泡，外观装饰性较差，不适合作为汽车的面漆。 目前，大多数成漆是采用双层漆，即金属层或珍珠层再外罩清漆，其余基本上为双组份纯色
油漆车间工艺流程 1.交接：要求上道工序产品，无划伤、无圆珠笔痕、 无胶水、无木皮起泡，产品结构按图纸。 2.整修：要求无划伤、无铅笔痕、无胶水、无木皮 起泡、线条与雕花顺畅层次分明、无钉涸，整件配套。 3.颜色：要求喷湿，拉出导管纹理、颜色均匀，不 能深于色板。 4.底漆：要求封闭底喷湿，不能重复喷涂。 5.打磨：要求320#砂纸轻砂打磨，不能砂穿底色。 6.擦色：要求颜色均匀无布印，无流色、边角均匀 无黑痕，面板进行旋转式操作，擦出木纹纹理，整体效果不能深于色板。30分钟进行下道工序。 7.底漆：喷涂二次底漆时，油量不能过大，防止导 管一下堵死，出现面板起泡现象。晒干4至6小时后进入下道工序。 8.打磨：进行寻找钉洞、缝隙，填补，待干后进行 240#砂纸研砂，要求底色不能砂穿。棱角砂光到位后进入下道工序。 9. 底漆：进行喷涂，把灰吹干净，自检产品上是否 有补土、砂光不到位，底色有无砂穿，观察再进
行喷涂。 10. 打磨：继续寻找钉洞、缝隙，进行填补，待干 后进行240#砂纸进行研砂。研砂时要求无底色 砂穿，棱角打磨不到位，无砂印、无底漆磨穿。 11. 品检：要求无底色砂穿、无底漆砂穿、无砂印、 无针孔、无底漆亮点，产品配套。 12. 造旧：严格要求照色板进行作业。均匀对称、 层次分明，产品配套。 13. 修色：严格要求照色板进行作业，无流色、无 色差，产品配套。 14.贴金：严格遵守按图纸进行作业。 15.面漆：要求无颗粒、无流油，漆膜流平均匀， 无桔皮、无渔眼。 16.成品出货：无流油、无色差、无颗粒、无桔皮、 无渔眼、漆膜流平均匀，光泽一致，产品配套。
汽车修补漆 优异的外观效果和良好的底材保护是汽车修补漆的主要要求。无论是溶剂型、水性的底漆二道浆，一道涂层面漆、底色漆还是清漆体系，毕克化学都可提供合适的助剂。通过使用毕克化学的助剂，可以得到无缺陷表面，良好的流平性以及优异的消泡和颜料稳定性（包括效应颜料）。 一》二道底漆， A。溶剂型 1.光泽，防沉，浮色/发花 当所有颜料和体质颜料用润湿和分散助剂解絮凝时可达到最高的光泽和最好的颜色稳定性。用这种方式所达到的流变性行为也促进了体系的优良流平。我们推荐Disperbyk?-163（用于彩色和深色二道底漆）和Disperbyk?-110 （用于白色和浅色系统）。采用对颜料和体质颜料进行絮凝控制及使用流变助剂可达到最好的防沉降性能。BYK?-P 104 就是在这种情况下所选择的产品。当使用解絮凝助剂时，结合使用流变助剂可改进防沉降性能。而且，当使用控制絮凝的BYK?-P 104 时，流变助剂能增强这种作用。对于流变控制来说，液体流变改性剂BYK?-410 或膨润土类以及气相二氧化硅均可使用。对于胶化膨润土来说，我们推荐使用ANTI-TERRA?-U（如果在同时使用解絮凝助剂来稳定颜料和体质颜料的话）或BYK?-P 104（在这种控制絮凝的助剂已用来使颜料稳定化的情况下）。这二种助剂均改进了膨润土的效果。如果采用气相二氧化硅来控制流变性的话，它们的效果可随Disperbyk?-110 的使用而增加。 2. 流平，缩孔，底材润湿 为了改善流动和流平，可使用丙烯酸酯助剂。我们推荐BYK?-355 和BYK?-358 。这二种助剂均有较好的相容性。此外，如果需要消泡作用的话，那么可用BYK?-354 。有机硅助剂（其表面张力必须调节至基料系统的表面张力，以避免产生鬼影）改善了底材润湿并起着防缩孔的作用。对二道底漆来说，推荐用BYK?-320 ，BYK?-322 和BYK?-315 。在许多情况下，将丙烯酸酯和有机硅产品二者结合起来可产生最佳的流平和无缩孔的表面。 3.消泡 推荐不含有机硅的消泡剂BYK?-052 在二道底漆中使用。如果此消泡剂与基料系统相容性不够，那么应使用较相容的消泡剂BYK?-051 。另一方面如果此消泡剂的消泡性能不够的话，则推荐更不相容的消泡剂BYK?-053 。高分子量丙烯酸酯流平助剂BYK?-354 也有助于消泡。 B.水性 1.光泽，沉淀，浮色/发花 使用润湿和分散助剂使颜料和体质颜料解絮凝是达到最高光泽和最佳颜色稳定性的先决条件，用这种方式所达到的流变行为也促进了体系的优良流平。Disperbyk?-182 用于水溶性树脂系统。对混合系统来说，推荐用Disperbyk?-184 和Disperbyk?-180 。当Disperbyk?-111 用配方中已使用的同一种胺（化学计量1:1）中和时也可用来作Disperbyk?-180 的替换物。 2.流平，底材润湿
喷漆工艺标准流程 1、检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2、打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3、清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4、中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5、打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6、补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7、研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8、喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9、底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10、吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11、涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12、喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。 C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13、打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光
漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。 注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为漆面长期与外界接触，受外部影响很大，紫外线、雨水、树枝、石块等均可对漆面造成伤害。为了保持汽车的整体美，必须注意随时上蜡保护，一般每2个月左右一次，根据气候等外部条件随时调整。
汽车喷漆工艺编辑。车厂里面，车架、车壳焊接完成（有时还会进行手工修补）汽车油漆一般都是烘烤漆后，下一道工序就是上漆。一般来说，首先是底漆。将光车壳浸入糖浆般的漆槽，取出烘度左右的温度烘干。干底漆；然后送入无尘车间，用静电喷漆工艺喷上面漆。然后用200 考究点的，还会再上一层清漆。这样，油漆工艺就大功告成了。中文名汽车喷漆工艺外文名Automobile painting process 汽车油漆烘烤漆工艺技巧调枪持枪走枪喷涂方法色漆，罩光清漆漆补 三个要点目录简介1 1. 工艺技巧2 2. 调枪? 3. 持枪? 4. 走枪? 5. 喷涂方法3 6. 色漆1. ?罩光清漆2. ?工艺流程4 3. 补漆5 4. 要点一? 5. 要点二6. ?要点三1. ?漆面保养6 2. 总结7 3. . . . . 冬季保4. 简介编辑一般面漆有几种：普通漆；金属漆；珠光漆。普通漆就不用说了，树脂、颜料和添加多了铝粉；所以完成以后看上去亮。珠光漆呢，加入的是云母粒。云母是很薄剂。金属漆的一片片的东西，因此，反光有方向性，就有了色彩斑斓的效果。如果是金属漆加上清漆层，车的油漆看上去就很亮，很漂亮。颜色上呢，白色无疑最便宜。打个比方，世界一流525倍；而白色油漆里钛白粉的用量是红颜料的品牌红颜料比世界一流品牌钛白粉大概贵倍。这就是为什么有些国产车倍左右。因此，红油漆用在颜色上的成本就比白油漆高了5 颜色品种那么少：简单，同时成本低。，任何有不管什么颜色的油漆，它的颜料在阳光下都是会退色的。实际上，不光油漆颜色的东东在大太阳下都可能退色。这时，油漆里面加的添加剂如何就很重要了。比如光稳定剂、比如抗氧剂什么的。很不幸，好的添加剂很贵很贵。许多时候，添加剂的好坏决5年就开始出现明显退色的油漆比定了这种油漆给人的感觉如何。人们肯定会认为某种2年还光亮如新的油漆差。但实际上，没有不退色的油漆。许多时候，厂方更关注的是：均匀地退色。尽量不使车的不同部分出现色差。新车到手，最容易损坏的就是油漆了。洗车不小心，油漆都会受伤。实际上，即使在生产线上装东西的时候，也有损坏油漆的事情。一般小的擦伤，油漆表面有伤痕，伤痕泛白。那个是油漆表面被刮毛了。没有什么必要补漆。轻的，用沙蜡打打或者多打几次蜡。重的，做个抛光也就可以了。。那么，请再看许多时候，底漆是深颜色的)严重一点的，能
快速补漆的工艺流程 （1）确定修补范围： 仔细查看伤损部位，如果伤损超过该部件的三分之一应采取过度修补的方法修复。过度修补就是清漆整部件喷涂，色漆从伤损处到原漆处过度，最大化的保留了原车色漆，同时也避免了色差的问题。因为三分之一的伤损经打磨、底漆、色漆、清漆及驳口就超过了该部件的三分之二，所剩部分已经很少，而失去修补的意义。 （2）确定伤损程度： 如果是浅划伤就不需要打腻子，可直接打磨直到没有痕迹就可进行下一步，如果是深度划伤或者小坑则需要打腻子，如果变形就需要做钣金处理。（原子灰使用进口快干原子灰一分钟即可干燥）。 （3）施工防护： 准备好相关的材料和工具，并对伤损部件以外的部件用胶带粘贴，尤其是边角部位更应注意，防止打磨时造成不必要的伤损。 （4）底层处理： 清洗掉伤损部位周围的泥沙，如果划伤较深就需要打腻子，打腻子时先用P240的砂纸把伤损处打磨粗糙提高腻子的附着力，根据伤损大小取适量的原子灰和固化剂均匀搅拌（比例：原子灰100:固化剂2-4可根据当时气温而定）刮灰时先挤实坑凹或伤痕然后将刮板呈45度刮平伤损部位要略高于部件表面，用碘钨灯烘烤提高干燥速度。待干燥后用P320砂纸打磨平整再用P800砂纸打磨光滑就可以了喷涂底漆了。如果是浅划伤可直接用P320砂纸（最好用无尘干磨设备以便提高速度和减少车间脏水问题）把伤损处打磨平整，伤损中心至羽状边边缘半径应在60-100MM为宜（用手米字型去摸不能有凹凸感觉），然后再用P800砂纸打磨光滑（以便提高底漆附着力和喷涂质量）。清理干净表面、缝隙间的水泽和灰尘，用遮蔽纸遮蔽好伤损部位以外半径80CM范围
就可以喷底漆了，喷涂底漆时要注意气压不要太大控制在2KPa内，湿碰湿二分之一喷涂(腻子必须干透，否则会咬漆)。底漆干燥后（可用碘钨灯哄烤以加快干燥速度）仔细检查有没有小沙眼，如果有就要用填眼灰处理，然后用1000#砂纸把底漆及要喷涂的范围打磨光滑，接口处要用P2000#砂纸仔细打磨以便接口更好的融合。（接口处应选在伤损部位旁边比较窄的地方，以能减少处理接口的时间，接口处应留在底漆边缘以外300MM处尽可能延伸打磨范围以预留足够的过度空间）。 （5）遮蔽除油： 先用风枪把部件缝隙的水泽及灰尘吹干净再用遮蔽纸把喷涂部件以外的部件仔细遮蔽好（遮蔽施工部件以外的所有部位，防止漆雾落在其它部件上带来不必要的清理工作），然后用纸巾蘸少许除油剂把喷涂部件擦拭一遍（清除表面的油渍，要大范围擦拭），再用除尘布配合气抢将喷涂部件认真擦一编就可以喷涂色漆了。 （6）喷涂色漆： 将调好的色漆稀释充分搅拌（色漆和稀释剂比例1：1 ）并过滤，喷涂时要注意控制范围，气压调在2 KPa要干喷，喷一遍要用专用除尘布擦一次（擦除表面悬浮银粉以及棱角处堆聚的银粉），先遮盖底漆逐步向外过渡（喷涂时可用碘钨灯观察是否完全遮盖），直到没有色差为止（快修必须使用单组分色漆。纯黑漆简单过渡即可）。（7）喷涂清漆： 确认色漆没有色差完全干燥后就可以喷涂清漆了，根据喷涂面积大小倒适量的亮油并加入引发剂（亮油10：引发剂1）喷涂气压2-2.5KPa，第一遍轻喷，根据温度静置1-2分钟（温度高静置时间就短温度底静置时间就长）然后再喷涂第二遍，喷涂第二遍时要压实走枪要慢二分子一重叠喷涂（走枪速度以每秒40-60CM视出漆量而定），喷完后对光检查有无漏喷的地方，尤其是边角部位，确认无误就可以进行驳口处理。（清漆不宜喷涂过厚否则会影响干燥速度和造成浪费）
喷漆工艺流程 喷漆工艺标准流程 1．检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2．打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3．清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4，中涂 尽量控制中涂底漆在较小的范围，并注意边缘位置要渐进，不要成台阶状。 5，打磨中涂 待中涂底漆干燥固化后，用砂纸打磨中涂底漆，并准备补土。 6．补土 将低凹处的汽车表面用原子灰将其补平，待干打磨。 7．研磨 根据不同的表面形状选择不同的打磨方式后将原子灰的边缘与原车旧漆平稳过渡至原车的流水线要求。 8．喷底漆或刮填眼灰 对补土处进行喷涂底漆或刮填眼灰并平整原子灰的一些小孔和涂物损坏处。 9．底漆打磨 对底漆或填眼灰进行打磨，平整后用砂纸扩大打磨范围，增强新漆面在旧漆膜上的附着力，完成打磨后便可进入喷漆前的准备。 10．吹水遮蔽 对要喷漆的范围内所有的边缘接口，用压缩空气的方式将边缝内的水吹干，对不喷漆的部位进行遮蔽。 11．涂油，涂尘 用除油剂清洁整个需要喷涂的工作，用粘尘布进行喷涂前涂尘工作。 12．喷漆面漆 喷漆面漆可分三个工序：A，单工序——单工序针对纯色漆。B，双工序——双工序针对金属漆。C，三工序——三工序针对白珍珠，变色龙。（注：针对不同色漆~所喷涂面漆的施工工艺流程不同。） 13．打磨抛光 用水磨砂纸，打磨漆面上面的尘点及橘皮纹后用腊抛光 漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。 抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 使用方法：使用时先用干净软布将抛光残留物清除干净，摇匀镜面釉，用软布或海绵将其涂在漆面上，停留60s后用手工或机器抛光。机器抛光保持转速在1000r／min以下，最后用干净软布擦去残留物。手工处理时，直线抛光、抛亮即可。注意事项： 控制抛光机的转速，不可超过选定的速度范围； 保持抛光方向的一致性，应有一定的次序； 更换抛光剂的同时更换海绵轮，不可混用海绵轮； 严禁使用羊毛轮进行镜面釉处理。 三、漆面护理 抛光后并做过镜面釉处理的漆面，必须再上蜡层才能完成最后的保护，这样才会更加充分地达到保护汽车的目的。因为
卓科工业汽车车身涂装工艺流程 主要内容； 1涂料和涂装基本知识； 2汽车及零部件涂装工艺； 3涂装工艺方法； 4涂装三废处理；涂料和涂装基本知识 1.1涂料和涂装的概念；涂料：是以高分子材料为主体，以有机溶剂、水或空气；涂装：将涂料均匀地涂布在基体表面并使之形成一层连；?§1涂料和涂装基本知识； 1.2涂料和涂装的作用；1.保护作用；主要是金属防腐蚀； 2.装饰作用；装饰产品表面，主要内容1 涂料和涂装基本知识2 汽车及零部件涂装工艺3 涂装工艺方法4 涂装三废处理涂料和涂装基本知识1.1 涂料和涂装的概念 涂料：是以高分子材料为主体，以有机溶剂、水或空气为分散介质的多种物质的混合物。 涂装：将涂料均匀地涂布在基体表面并使之形成一层连续、致密涂膜的操作工艺称为涂装。 1 涂料和涂装基本知识 1.2 涂料和涂装的作用
1.保护作用：主要是金属防腐蚀。 2.装饰作用：装饰产品表面，美化产品和生活环境。 3.标志作用：做色彩广告标志，起到警告、危险、安全、禁止等信号作用。 4.特殊作用：电气绝缘漆、船底防污漆、超温报警示温涂料、抗红外线涂料 1 涂料和涂装基本知识1.3 涂料的组成 1 涂料和涂装基本知识1.4 涂料的分类和命名 1.分类 一般可以下几种： 1.）根据组成形态分类（溶剂型、无溶剂型、粉末涂料、水性涂料、高固体份等） 2.）按用途分类（建筑涂料、汽车涂料、飞机蒙皮漆、木器漆等） 3.）按涂装方法分类（喷漆、浸漆、烘漆、电泳漆等） 4.）按涂装工序分类（底漆、面漆、腻子、罩光漆） 5.）按效果分类（绝缘漆、防锈漆、防污漆等） 6.）按成膜物质分类 以涂料基料中主要成膜物质为基础。分为18类（17类成膜
1
杜邦汽车修补漆涂装技术培训中心2005 杜邦汽车修补漆涂装技术培训中心2005
标准修补喷涂工序-底材处理
汽车修补涂装的几种类型
不需要使用涂料-打磨和抛光
汽车修 补涂装 的种类
新零件更换-相关材料 局部的金属漆修补和修补驳口处理 局部素色涂料的驳口处理 整车喷涂
2
杜邦汽车修补漆涂装技术培训中心2005
标准修补喷涂工序-底材处理
1. 严重损伤 (前处理为水磨或需大面积脱漆致裸金属底材)
深凹陷 钣金修整 清除旧漆及打磨羽状边缘 喷涂防锈底漆 腻子刮涂 腻子研磨
3 杜邦汽车修补漆涂装技术培训中心2005
浅凹陷 喷涂中间漆 研磨中间漆 涂抹车身封闭剂
面漆喷涂
标准修补喷涂工序-底材处理
2. 较重损伤 (前处理为干磨或深及金属)
深凹陷 钣金修整 清除旧漆及打磨羽状边缘 腻子刮涂 腻子研磨 喷涂防锈底漆
4 杜邦汽车修补漆涂装技术培训中心2005
浅凹陷 喷涂中间漆 研磨中间漆 涂抹车身封闭剂
面漆喷涂
标准修补喷涂工序-底材处理
3. 新组件喷涂:
A. 标准喷涂工序
清洁及打磨原厂电泳底漆 清洁及打磨原厂电泳底漆 喷涂中涂底漆 湿碰湿(免磨)喷涂中间漆 打磨中涂底漆 面漆喷涂 面漆喷涂
5 杜邦汽车修补漆涂装技术培训中心2005
B:湿碰湿工序
标准修补喷涂工序-底材处理
前处理材料---底漆
防锈
底漆功能 底材前处理 的材料 --底漆 底漆种类
? 使用环氧底漆时注意干燥时间 ? 通常通常薄喷一层,且无需打磨.
6 杜邦汽车修补漆涂装技术培训中心2005
增加附着力 侵蚀底漆 环氧底漆 聚氨酯底漆 硝基底漆
国内汽车修补漆国内品牌一览表 福田纳路（原福田化学工业）：KJL、翼彩、诺思、TMK（新） 银帆化学：银帆、闪彩、银迪https://www.doczj.com/doc/652643836.html,/ 雅图化工有限公司：皇冠、（冠鼎）盈通、金易达、千色、千色晶彩江门联合涂料：AK、ZK、TY、ST、BBC、施得丽广州 广州惠新汽车漆：惠新、新邦 广州保鸿科技：红日、奥神、锐志、迅耐 广州仕曼奇汽车油漆公司：菲尼克斯、锋途 肇庆华欣特涂料有限公司：华欣特 广东赢泽化学有限公司：长莹广东增城 顺德翔远化工：斯伯高 协和化工有限公司：星牌、城市猎人、东阳广东东莞 浩宇化工：戈马、凯蒂克、澳美克、222、博尔特广州 多贝特：多贝特、欧蓝雅广州 金敦汽车材料厂：新一族、金福莱、戈蓝、埃卡广州 施美克化工：施美克、贝尔、迪比克广东惠州 寰通涂料实业有限公司：ACB、吉臣、宝马 中翰民福：添美、黒狐 深圳正邦尼实业发展有限公司：正邦尼、德联、惠尔优、Q7 海粤化工涂料有限公司：海粤牌、甲虫王、风暴广东中山
明邦化工实业有限公司：邦派漆、N＆D、金霸王、百合彩、千色龙广东佛山 维新制漆维新TC深圳 聪锐化工：锐牌、泰利、芬得、明兰、瑞尔浙江上虞http://www.syc https://www.doczj.com/doc/652643836.html,/ 珠海三色：奥普、奥维、富士通、多利、雷诺 珠海广捷/广鑫化工有限公司：施耐美、美仕杰 珠海乐通化工股份有限公司：美得亮、新势力、耐力 东莞美洲豹：美洲豹、三益 福莱姆汽车涂料有限公司：福莱姆、福瑞雅、轲龙江苏常州 普兰纳汽车涂料有限公司：普兰纳、康丽莱、蓝丽、DFL江苏常州常州卡特尔化工有限公司：佩丽得、世特美 常州武进南方合成材料有限公司：菲玛斯 柏鹤涂料有限公司：柏鹤 江苏常州晨光涂料有限公司：金河江苏常州 兆邦涂料有限公司：中威优美、合邦、3E、欧蝶牛博士BSK 河北石家庄 秦皇岛大海汽车漆实业有限公司大海、高邦、海格尔、格瑞尼河北秦皇岛 大华涂料（中国）：宝岛昆山 东来科技：高飞上海 上海郝玛涂料：和牌、郝玛、郝巴克、飞鹏
