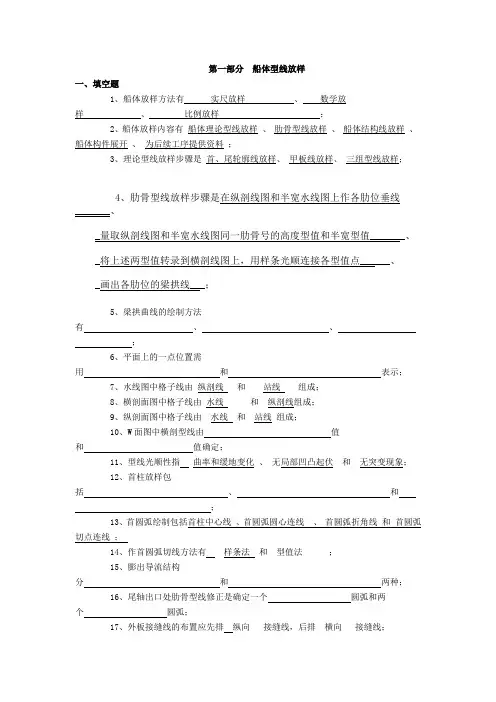

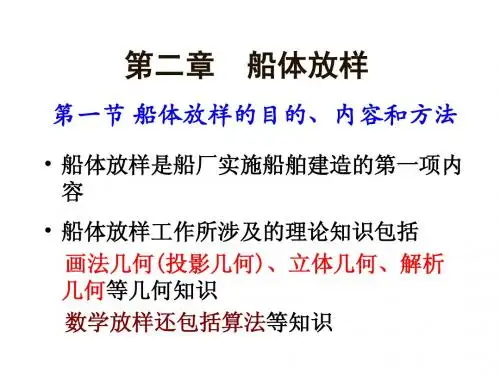

第一部分船体型线放样
一、填空题
1、船体放样方法有实尺放样、数学放
样、比例放样；
2、船体放样内容有_船体理论型线放样_、_肋骨型线放样_、_船体结构线放样_、_船体构件展开_、_为后续工序提供资料_；
3、理论型线放样步骤是_首、尾轮廓线放样、_甲板线放样、_三组型线放样；
4、肋骨型线放样步骤是在纵剖线图和半宽水线图上作各肋位垂线
_______、
_量取纵剖线图和半宽水线图同一肋骨号的高度型值和半宽型值_______、_将上述两型值转录到横剖线图上，用样条光顺连接各型值点______、
_画出各肋位的梁拱线___；
5、梁拱曲线的绘制方法
有、、
；
6、平面上的一点位置需
用和表示；
7、水线图中格子线由_纵剖线___和____站线____组成；
8、横剖面图中格子线由_水线______和__纵剖线组成；
9、纵剖面图中格子线由__水线__和__站线_组成；
10、W面图中横剖型线由值
和值确定；
11、型线光顺性指_曲率和缓地变化、_无局部凹凸起伏_和__无突变现象；
12、首柱放样包
括、和
；
13、首圆弧绘制包括首柱中心线、首圆弧圆心连线_、_首圆弧折角线_和_首圆弧切点连线_；
14、作首圆弧切线方法有__样条法__和__型值法______；
15、膨出导流结构
分和两种；
16、尾轴出口处肋骨型线修正是确定一个圆弧和两
个圆弧；
17、外板接缝线的布置应先排纵向___接缝线，后排__横向___接缝线；
18、纵向结构线放样就是在肋骨型线图上画出纵向构件与船体型表面__的交线、_纵向构件与各肋骨剖面___的交线，以及；
19、船体构件有构件、构件和 3类；
20、船体构件有___平面_____和___曲面_____两种；
21、求空间直线实长方法有_直角三角形法__、_旋转法_和__直角梯形法__；
22、柱面体展开用_十字线法__，锥面体展开用_十字线法__，任意可展曲面用_测地线法_；
二、选择题（单选或多选）
1、型线修正应保持不变的尺度
是（）
a.总长
b.设计水线长
c.垂线间长
d.首进水角
2、型线绘制，每对型值
应
（ A ）
a.型值应符合一致性
b.型值不要一致性
c.投影关系无关紧要
d.型线估计差不多就行
3、船体模表面
是
（ A ）
a.船体内表面
b.船体外表面
c.船体外板中性面
d.型表面加上板厚
4、同层甲板只
做
（ A ）
a.一块梁拱放样板
b.二块梁拱放样板
c.三块梁拱放样板
d.四块梁拱放样板
5、首柱放样应
先
（ A ）
a.画首圆弧
b.不画首圆弧
c.画圆心曲线
d.不画圆心曲线
6、尾轴出口处肋骨型线修正
应（）
a.不求正圆弧半径
b.先求出正圆弧半径
c.不求反圆弧半径
d.先求反圆弧半径
7、横中剖面将船体分
为（ B ）
a.左右两部分
b.首尾两半部
c.水上水下两部分
d.主体与上层建筑两部分
8、实尺放样时作基线的方法最好采
用（ D ）
a.角尺法
b.铅锤法
c.经纬仪法
d.激光经纬仪法
9、船体甲板的梁拱高度用下式计
算（ B ）
a.梁拱高度h=(1/5～1/10) ·B(型宽)
b.梁拱高度h=(1/50～
1/100) ·B(型宽)
c.梁拱高度h=(1/500～1/1000)·B(型宽)
d.梁拱高度h=(1/10～1/30)·B(型宽)
10、船体型线检验方法
是（ B ）
a.作对角线
b.作斜剖线
c.用尺量
d.用地规量
11、船体肋骨型线所在的剖面平行
于（ C ）
a.纵中剖面
b.基线平面
c.横中剖面
d.斜剖面
12、外板接缝线间的横向接缝线应当排
在（ A ）
a.1/4或3/4肋骨间距处
b.1/2肋骨间距处
c.1/5肋骨间距处
d.2/3肋骨间距处
13、纵中剖面将船体分
为
（ A ）
a.左右两部分
b.首尾两半段
c.水上水下两部分
d.以甲板为界上界下两部分
14、实尺放样时，船体三个投影图的布置最好选
择（）
a.横剖线图、纵剖线图、水线半宽图分别独立布置
b.水线半宽图与总剖线图重叠布置
c.横剖线图与纵剖线图重叠布置
d.三个投影图分别独立但首半段与尾半段重叠布置
15、船体甲板的梁拱高度用下式计
算（ B ）
a.梁拱高度h=(1/5～1/10)·B(型宽)
b.梁拱高度h=(1/50～
1/100)·B(型宽)
c.梁拱高度h=(1/500～1/1000)·B(型宽)
d.梁拱高度h=(1/1000～
1/1500)·B(型宽)
16、船体各横剖型线在舷侧的切点连线叫
做（）
a.舷侧边平线
b.船底底平线
c.斜割线
d.上昂线
17、船体肋骨型线所在的剖面平行
于（ C ）
a.纵中剖面
b.基线平面
c.横中剖面
d.斜剖面
18、船体外板接缝排列的顺序
是（ A ）
a.先排纵缝线，后排横缝线
b.先排横缝线，后排纵缝线
c.由两头向中间进行
d.自上而下进行
三、判断题（正打“√”错打“╳”）
1、不需先进行放样，可直接进行构件展
开；（X ）
2、曲面光顺是通过光顺三组型线来达到
的；（Y ）
3、只要型线光顺，投影关系的一致性可以不考
虑；（X ）
4、构件放样，只需进行纵向构件放
样；（X ）
5、从工艺上考虑，轴包板放样时，正圆弧半径线最好是曲
线；（X ）
6、斜剖线是用于修正船体型线
的；（X ）
7、首柱板最宽处是舷墙顶线与首柱相交线的展开
线；（Y ）
8、尾轴包板曲度最大处是最尾
端；（Y ）
9、平面上一点的位置需用2个坐标表
示；（Y ）
10、型线放样时，每组型线一定应协
调；（X ）
11、船体放样是造船工艺的第一道工
序；（Y ）
12、船舶建造可分为三种类型的生产作业，即船体建造、船舶舾装和船舶涂装；（Y ）
13、用几何作图法作垂线只能用垂直平分线法，不能用勾股弦
法；（X ）
14、甲板梁拱曲线通常为直线，而不是圆弧线或抛物
线；（X ）
15、甲板舷弧通常为首尾上翘的形
状；（Y ）
16、甲板边线是一条空间曲
线；（Y ）
17、首柱曲面的形成特点是由许多光顺连接的首圆弧曲线（各水线面和甲板面）构成的光顺空间曲
面；
（Y ）
18、首柱型线确定后，可以用作辅助线的方法来确定该处横剖线和肋骨线根部型线；
（Y ）
19、尾轴出口处肋骨型线修正的光顺条件是：横向的肋骨线与轴壳圆弧用圆弧光顺连接，纵向的线型可以不
管；（X ）
20、船体放样是造船工艺的第二道工
序；（X 第一）
21、船体建造可分为三种类型的生产作业，即船体建造、船舶舾装和船舶涂装；
（X ）
22、用几何作图法作垂线可以用垂直平分线法，两端部则可以用勾股弦法；
（Y ）
23、甲板梁拱曲线通常为抛物线或圆弧
线；（Y ）
24、甲板舷弧通常为首部上翘尾部下挠形
状；（X 首尾上翘）
25、甲板边线是一条平面曲
线；（X 空间）
26、首柱型线放样应满足的光顺条件中，有一条是通过首圆弧的任意斜剖线和纵剖线都必须是光顺
的；
（Y ）
27、尾轴出口处肋骨型线修正的光顺条件是：横向肋骨线与轴壳圆弧用反圆弧光顺连接，纵向不但轴壳要光顺，而且与船体线型光顺连通，反圆弧处也一
样；（）
四、问答题
1、简述船体放样工艺的主要作用和主要内容；
（１）暴露和修正初步设计时的型线误差
（２）补充和完善详细设计时的结构细节
（３）检验和纠正生产设计时的施工缺陷
（4）为后续工序提供施工资料
主要内容
船体理论型线放样
肋骨型线放样
船体结构线放样
船体构件展开（包括外板展开和纵向构件展开）
为后续工序提供资料（包括样板、样箱的订制和草图的绘制等）
2、简述首柱放样的主要步骤；
1）修改和确定首圆弧半径，绘制各水线、甲板边线、甲板折角线和舷墙顶线等的首圆弧
2）绘制首柱板与外板的接缝线
3）绘制与首柱相交的横剖线和肋骨线的根部型线
3、简述型线放样的主要步骤；
1）作基线和格子线
①作基线：基线是线型放样的第一条线，最好使用激光经纬仪制作。
②作格子线：作基线的站线、作水线与纵剖线，作横剖面上的格子线。
③检验格子线
2）作三个投影面的外轮廓线
①作首尾轮廓线、甲板边线、外板顶线、舷墙顶线和半宽水线图上的设计水线；
②绘制梁拱曲线及纵剖面上的甲板中线。
3）作三组型线
①作横剖面图上的各组剖线
②作半宽图上的各组水线
③作纵剖线图上的各纵剖线
4）型线检验
从型线的光顺性、协调性和投影一致性三个方面着手进行型线的精确性检验。
4、简述肋骨型线放样的主要步骤；
1）在纵剖线图和半宽水线图上，根据设计规定的肋骨位置，自0号肋位沿基线等分肋骨间距，然后过各肋位点作基线的垂线；
2）分别在纵剖线图和半宽水线图上录取同一肋骨号的高度型值和半宽型值；
3）将上述型值转录到横剖线图上，用样条光顺连接各型值点，求得该肋骨号的肋骨型线；
4）将纵剖线图上肋骨站线与甲板中线交点的高度值转画到横剖线图的中心线上，然后用梁拱样板连接中线交点与边线点，求得该肋骨号梁拱曲线。
5、简述尾轴出口处肋骨型线的修正方法；
6、理论型线？
7、肋骨型线？
8、型线图中型线是怎样形成的？它有什么作用？有什么特点？
9、全船只做一块梁拱样板行否？为什么？
不行，因为全船有多层甲板，每层甲板的梁拱曲线不一致。
10、从空间位置看，首圆弧折角线、首圆弧圆心曲线、首圆弧切线、首柱稳口线是什么曲线？
首圆弧折角线、首圆弧切线、首柱接缝线是空间曲线。
首圆弧圆心曲线是平面曲线
11、纵横构件放样主要指那些构件？
横向构件放样主要指：横梁、肋骨、、肋板、梁肘板、舭肘板、横舱壁等；
纵向构件放样主要指：中桁材、旁桁材、舷侧纵桁、甲板纵桁、各种纵骨、纵舱壁、内底边板、舭龙骨等。
五、应用题
1、用非圆曲线法和圆弧曲线法画一条梁拱曲线。（5分）
B=8cm H=0.48cm 按1：40画
2、求边平线（5分）
3、求底平线（5分）
4、尾轴出口处肋骨型线修正（10分）
5、按图中已给条件进行舷侧纵桁的放样（要求腹板的肋骨剖线与基线平行）（5分）
二船体构件展开
一、填空题
1、通常测地线法展开和；
2、扭曲纵桁展开方法有、；
3、测地线展开外板前两步为、；
4、柱面体展开法为，锥面体展开法为；
5、肋骨弯度由和确定；
6、外板展开除测地线法外，还
有和；
7、测地线展开外板前两步为、；
8、十字线法展开外板后两步为、；
9、金属构件的板厚处理应根
据、情况，进行板厚处理；
10、求空间直线线段实长的方法
有、、
；
11、求几何体截面真实形状的方法是；
12、求外板接缝线实长的方法是；
13、金属几何体展开方法
是、、；
14、船体外板展开方法
有、、、
；
15、展开外板三要素
是、、；
二、选择题（单选或多选）
1、垂直与基本投影面的平面构件相对于基本投影面的位置
为（）
a.平行于基本投影面
b.垂直于基本投影面
c.倾斜于基本投影面
d.与基本投影面夹角小于90度
2、天圆地方构件的展开方法叫
做（）
a.平行线法
b.放射线法
c.三角线
法 d.几何线法
3、首柱板和外板接缝线实长的求取原理
是（）
a.以正断线为基准的柱面展开法求空间曲线实长
b.以素线为基准的柱面展开法求空间曲线实长
c.以任意线为基准的柱面展开法求空间曲线实长
d.以顶线为基准的柱面展开法求空间曲线实长
4、直线可以
是
（）
a.两个或两个以上的几何形体在空间相交的交线
b.两个或两个以上的平面在空间相交的交线
c.两条线相交所成
d.线与面相交所成
5、倾斜于基本投影面的平面构件相对于肋骨剖面的位置
为（）
a.平行于肋骨剖面
b.垂直于肋骨剖面
c.倾斜于肋骨剖面
d.平行于水线面
6、锥面展开法叫
作
（）
a.平行线法
b.放射线法
c.三角线
法 d.综合法
7、外板纵向接缝线实长的求取原理
是（）
a.以正断线为基准的柱面展开法求空间曲线实长
b.以素线为基准的柱面展开法求空间曲线实长
c.以空间曲线为基准的柱面展开法求空间曲线实长
d.可任意求空间曲线实长
8、相贯线
是
（）
a.两个或两个以上的几何形体在空间相交的交线
b.两个或两个以上的平面在空间相交的交线
c.两个或两个以上的曲面在空间相交的交线
d.一个平面与几何形体在空间相交的交线
9、求空间直线实长可采
用
（）
a.变换投影面法
b.直角三角形法
c.纬线法
d.平行素线法
10、展开船壳外板采
用
（）
a.放射线法
b.测地线法
c.十字准线法
三、判断题（正打“√”错打“╳”）
1、柱面体最好用放射线法展
开；
（）2板厚＞2mm的板不需作板厚处
理；
（）
3、凡是又一根直线线段在空间沿着某一固定的折线或曲线而且平行于某一方向移动所形成的折面或曲面，均称为柱
面；
（）
4、上层建筑前端的倾斜式圆弧型前封头板与上下甲板曲面相交的交线不是相贯线；
（）
5、外板展开时，当肋骨号顺序相同时，其肋骨弯度方向在展开图上的凸出方向与肋骨型线图上的凸出方向应当相
反；
（
）
6、三角线法除了可以展开任意可展曲面外，还可以近似展开舷墙板、扭曲纵桁腹板等船体构
件；
（）
7、凡是由一根直线段在空间沿着某一固定的折线或曲线平行移动所形成的折面或曲面，均称为锥
面；
（）
8、上层建筑前端的倾斜式圆弧型前封头板与上下甲板曲面相交的交线是相贯线；
（）
9、船体外板展开时，其肋骨弯度方向在展开图上的凸出方向应当与肋骨型线图上的凸出方向一
致；
（）
10、三角线法只能展开任意可展曲面，不能近似展开舷墙板、扭曲纵桁腹板等船体构件；
11、柱面体适合用平行素线法展
（）
12锥面体适合用放射线法展
开；（）
13任意可展曲面体适合用撑线法展
开；（）
14空间曲线实长不能用三角形法
求；（）
15十字准线法展开外板可以不求冲
势；（）
16撑线法一般用于舷墙板和纵向构件展
开；（）17船体外板可以精确展
开；
（）
18规则几何体可以精确展
开；
（）
19轴包板可以用几何法近似展
开；（）
20首柱板展开方法是撑线法即直角三角形
法；（）
四、问答题
1、简述平行V面的甲板纵展开过程；
2、简述扭曲纵桁展开步骤；
3、直角三角形法、旋转法、变换投影面法原理是什么？
4、简述扇形板和菱形板展开的相同点和不同点；
5、外板展开三要素在展开中各起什么作用？
6、十字准线法适用于展开何种形式的外板？简述其展开过程；
7、定线法适用于何种形式的外板？简述其展开过程；
8、简述首柱板展开过程；
9、简述内倾的舷墙板的展开过程；
10、举例说明M＞K情况时冲势求法；
五、应用题
1、按图中已给条件进行舷侧纵桁的展开（要求腹板的肋骨剖线与基线平行）（5分）
2、对题1一步直接求出外口实长后展开构件，试与题1展开法比较：两种展开法哪一种方法对？为什么？（10分）
3、求图示A-A截面的真实形状（10分）
4、求图示旁桁材的展开图肋距=30mm（5分）
5、求图示相贯体矩形管的展开图（H面图自己画出）（10分）
6、展开图示扭曲纵桁肋距=30mm（10分）
7、用测地线法展开扇形外板（10分）
8、用测地线法展开菱形外板（10分）
9、展开图示有折角的平板龙骨板（10分）
三船体放样资料
一、填空题
1、按形状分，样板有、；
2、放样资料包
括、和；
3、立体样板又称或；
4、按用途分，样板
有、、、
和等；
5、按制作材料分，样板
有、、、
、
、等；
6、草图分
为、、三大类；
7、船体构件余量
为、、和
四大类；
二、选择题（单选或多选）
1、钉制作样板时必须（）
a.在样板上作出检验直线
b.在样板上不作出检验直线
c.在样间作出检验直线
d.在工具上作出检验直线
2 绘制草图
时（）
a.必须标明船体构件加放或不放余量的位置与大小
b.不必标明船体构件加放或不放余量的位置与大小
c.所绘草图可随手画出余量
d.余量画不画均可
3、绘制草图时（）
a.必须在草图上作出直角坐标系
b.不必在草图上作出直角坐标系
c.可在草图上作出任意坐标
d.是否作出坐标系无所谓
4、钉制样板时（）
a.不必标明加放工艺余量的位置与大小
b.必须标明加放工艺余量的位置与大小
c.随意标明加放工艺余量的位置与大小
d.标不标加放工艺余量的位置与大小均可
5、船体横向大接缝处需留余量是（）
a.20mm
b.100mm
c.50mm
d.80mm
三、判断题（正打“√”错打“╳”）
1、样箱是一种主要用作号料的立体样板；（）
2、草图绘制就是随手画；（）
3、样箱是一种主要用作船体构件加工的立体样板；（）
4、现代造船可以不留工艺余量；（）
5、尾轴包板是纵横向弯曲度严重的外板；（）
6、造船余量是对造船各阶段尺寸误差的补偿；（）
四、问答题
1、什么样的船体零件适用于样板？
2、钉制样板的作用有哪些？
3、简述立体样板的钉制过程；
4、简述草图绘制的优点；
5、简述草图绘制的原理；
6、简述船体结构工艺余量；
7、影响船体结构工艺余量的因素有哪些？
8、根据船体结构分类简述它们的余量大小关系；
综合题
1、什么是船体放样？船体放样的主要作用是什么？
2、叙述在三向光顺的船体型线图的基础上求取光顺的肋骨型线的方法、步骤。
3、下图为某船船首部分的型线图。
（1）求出图中A、B、C、D各点在另外两个投影图上的投影；
（2）已知曲线EE在半宽水线图上的投影，试求出其在另外两个投影图上的投影；
（3）已知40﹟肋骨位置，在横剖线图上画出40﹟肋骨线。
4、已知某实体长为120mm，下图是按1：1的比例绘制的该实体的横剖线图，请
画出其半宽水线图和纵剖线图，并且在纵剖线图上画出斜剖线，检验型线图是否光顺。
5、已知某船的型宽B＝2000mm，梁拱高H＝100mm，请选择适当的方法作出其抛
物线形梁拱曲线，用1：10绘制。
6、下图为某船首部甲板边线在纵剖线图上的投影，试用上题的梁拱曲线完成该
船首部甲板中心线的放样。各站号处的甲板半宽如下：
站号 5 6 7 8 9 10 半宽1000 940 870 800 700 430
易读文库
7、已知某船主轴中心线在船体中纵剖面上，且与基线平行，其轴线在横剖线图上的投影如下图所示。设计给出的轴壳半径为R4，轴
壳从＃9肋骨开始突出，试根据给定的肋距和肋骨型线进行轴壳板的放样。
8、船体纵向结构线放样的主要内容是什么？为什么要进行纵向结构线放样？
9、如图表示了外板纵缝线排列的两种方案，请指出哪一种方案好，为什么？
10、如图所示，已知肋骨型线、旁内龙骨下口线在半宽水线图上的投影和旁内
龙骨
的腹板高度，若旁内龙骨腹板的肋位剖面线均与基线垂直，要求：（1）进行旁内龙骨的放样；
（2）采用准线法展开此旁内龙骨。
11、已知舷侧纵桁的腹板的肋骨剖线与基线平行，请按下图给定的条件进行舷侧
纵桁的放样，并用适当的方法展开此舷侧纵桁。
12、用测地线法展开下图所示的扇形外板，要求所画图线细而清晰，并注明必要
的
文字符号。
