日本牧野
NC ELECTRICAL DISCHARGE MACHINE
数控计算机火花机
SIMPLE OPERATION MANUA L
简明操作手册
(M G H系统)
牧野机床(中国)有限公司
应用部编制
二零零四年二月二日
前言
MAKINO放电加工机MGH新系统已在二零零二年七月份向世界推出，为了配合客户更好的使用该机型,我公司技术部专门编制了这本手册,希望对您的使用有所帮助.如果您在使用中有任何疑问,欢迎致电牧野(中国)公司
本手册主要内容有﹕
一、机床简介
二、操作按钮键的使用
三、加工前的准备事宜
四、程序的编写
五、如何激活加工
六、机床各功能的使用
七、MODEL PLAN(数据模型)
八、摇动方式
九、加工方式
十、放电组合的选用
十一、扩孔加工
十二、精密加工定位技朮
十三、拋光加工(面积小于30×30mm,非镜面加工机)
十四、螺纹孔加工(I用G103扩镗，II用C轴头)
十五、C轴头的使用
十六、镜面机的加工(HQSF)
十七、ATC的使用
十八、连续加工的步骤
十九、IES程序自成
二十、G码和M码表
二十一警报以及消除
二十二日常保养
二十三附表
由于时间仓促，资料有限，错误在所难免，在内容和技朮上尚有不足、不当之处，恳请广大用户赐面给予斧正、以及提出宝贵意见，为以后的版本修订，提供更好的第一手的手册资料，精益求精，务求做到最好。
牧野机床(中国)有限公司
应用部
二○○四年二月二日
一、机床简介
2)机床性能指针
最小步进单位:0.001mm(C轴0.001度)，最小驱动单位:0.0025mm(C轴0.001度/0.0001turn)，
工件坐标系:80个，程序内存量:470KB，电池使用年限10年，三轴滑枕控制移动，行程限位保护
电极位置补偿32个，电极直径补偿99个，放电组合M100(其中10为用户自设)，

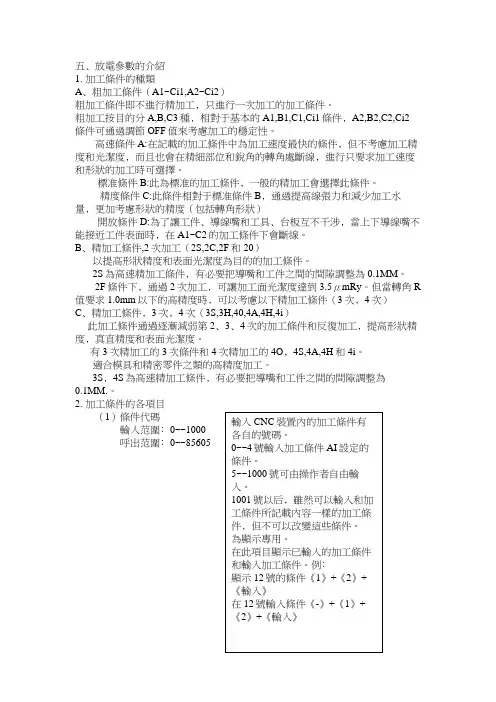

加工电压选择:8种，加工电流选择:90种，加工条件号码E2,000(其中1,000为用户自设)。
冷却系统:强压气冷，积碳跳逸保护，显示器:15"彩色夜光晶液显,可触幕。
3)主要功能
对话式编程model plan 摇动辅助orbital functions 牧野专家系统expert system 绘图graph 逸离和回复retract and return function 自动定位measuring function 时间控制time-controlled machining 加工监察系统machining progress monitor
加工时间显示machining time display
程序测试machining model override function 故障自诊Hitch auto diagnose
自动关机power supply off 帮助指导help function NC功能general NC function 程序自动生成programming support function 行程限位保护travels limit protect 仿真加工model machining no-effective 自动灭火automatic fire extinguisher
附配件功能optional:
自动转换电极ATC (automatic tool change)
镜面加工HQSF(high-quality high-speed finish machining)
电极旋转补偿electrode rotation compensation[必须配置C轴旋转头]
电极中心自动补偿electrode center automatic compensation
MAKINO STANDARD ELECTRODE REDUCTION标准火花位
二、常用机床按键
一、手动操作盒
1)ATC MAGAZINE 自动换刀库旋转盘转动
2)上油键
3)工作升/降按键
4)INTERRUPT 校工键
5)HOLDER-UNCLAMP 电极夹头键
6)速度调速键
7)翻页键: 翻页键是在放电组合等多页数据时用于翻页之用
8);回复键是机床复位之用
9)功能执行按钮
固化功能模式
MACH 自动回到机床原点(在每天旱晨关上电源，加工之前必须动作，这对加工精度很有利。 WORK 自动回到工件原点(X,Y为0，Z为5mm)。注意﹕坐标系。
ATC 自动回到自动换杆（电极）原点(optional)。
TANK ↑自动上缸。
TANK ↓自动下缸。
SEAL OFF工作缸的密封装置打开。
二、控制器上的按钮
1)紧急停止按钮是在发生特发情况下，将按钮按下去，整部机床停下来，回复将按钮按顺时
针旋转。
2)F‧1帮助键是在对话式编程(model plan)中,若在右下角出现一个[help]的符号时,表明此
按此键后出现解释对话条之用法.
3)删除键
4)回车键.
5)
6)清除键在键入数据或字符时用于消除.字符删除键相当于计算机中的退后键
7),如 %, *, ( ) 等.
8)鸣响清除键把警报的喇叭声消除
9)警报回复键清除普通的警报
10)OT‧
在不规范操作超程时，机床会自动锁住轴且出现ALRAM﹕0001，这时要使这功能解除锁定，将轴移回安全地方。
待一会儿红色ALRAM﹕0001消失变成黄色ALRAM超程警告后，松开键，在手动操作控制盒不能松开此功能键OT RELEAS,否则要从新做起。
11)用于保护显示器，廷长使用期。
方法:按隹此键一会儿后屏幕将熄灭，再按一下就能回复显示；同时它还有锁隹屏幕触摸按键，这样防止别人乱动机床，以至遭到伤害。
