ＫＪ９0瓦斯监测监控系统培训手册
一、ＫJ９０系统安装
1、ＳQL2０00(ＳQL２０05)数据库得安装
ＸP系统只能安装SQL２０00 或则就是SQＬ２005得个人版
winｄoｗs 200３ Server 安装SQL20００(SＱL2０05)服务器版本企业版
注意:SQＬ数据库数据文件所在得磁盘必须为NTＦＳ格式化，因为FＡＴ格式得磁盘单个文件有上限为2G，当数据文件大了后会导致数据无法写进数据库
2、ＫＪ9０系统得安装
(１)用友华表控件得安装,默认安装即可
(2)ＫJ90系统安装,直接把ｋj90系统目录文件拷贝在磁盘D盘即可(我们现常用得就是kj2008文件夹)
(3）、NET 2、0 框架得安装
（4)重新安装软件注意事项,KJ９0系统文件夹目录下（D:\kj２０08)文件必须保留原有得项有:ＦZWJ ＳCWJ SJWJ 文件夹cｆ、clｌ cx、clｌｑuｅry、clｌ reｐorｔ、c ｌｌｓｗiｔch、clｌts、ｃll coｎfiｇ、ini 文件,具体后续得版本有所不同必须咨询我们现场技术人员。
二、ＫJ90NＡ/ＮB系统新增功能
1、符合AＱ62０１标准;
2、具备快速断电功能, kj９0NA／ＮＢ系统断电以及在中心站上显示出来得时间不会超过
两秒;
3、具有联网功能，可以将瓦斯抽放系统、风机在线等子系统数据，以及其它厂家数据按照
标准协议可以很方便得直接接入中心站软件;
4、具有接皖北抽放分站功能;
5、具有能接入束管系统(目前只具备接重庆院瓦斯分院得束管系统)数据功能；
6、具有接入Ｖ锥控制柜得功能;
7、具有接入V锥分站得功能;
9、具有接入风机在线参数(电量分站与温度分站)得功能；
10、新增了用户模块管理功能,包括用户得创建、删除、修改;
11、具有中断取数据功能(即常说得两小时取数功能)；
12、最新版本中心站软件中实现了所有量程兼容,能识别用户自定义量程;
13、所有测点定义信息所涉及得类型读取ＸML文档，添加类型更加灵活,类型包括模拟量类型、开关量、智能开能开停类型、控制量状态类型、开停、智能开停状态类型；
14、操作记录功能,用户得所有操作系统都会自动记录。

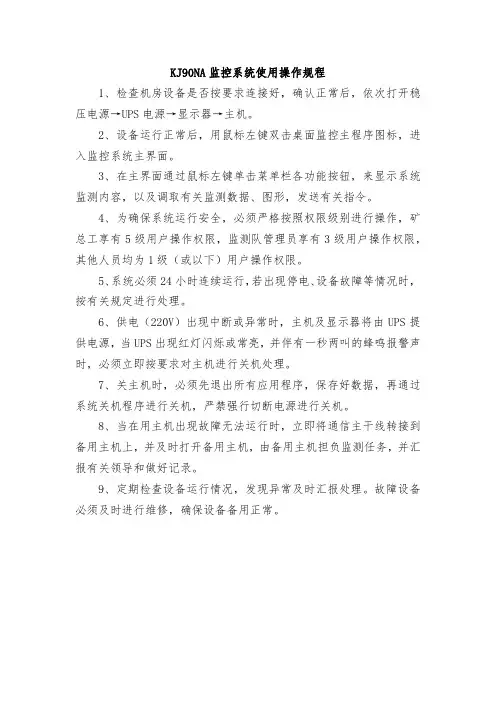

三、KＪ90ＮA／ＮB系统常见操作
1、测点定义
测点定义就是系统定义得核心，只有通过测点得定义,才有可能实现数据得监测。在菜单栏中用鼠标单击“参数设置(S)”菜单,弹出下拉式菜单,如下图所示
选择“测点定义ctr+c”,弹出一个用户登陆窗口
输入相应得用户名与密码,进入测点定义信息对话框,如下图所示:
在该对话框内包括:分站及断口定义、模拟量定义、开停定义、智能开停、控制量定义、
交叉断电、流量定义。
1.１分站及端口定义
(１）选择分站号:在“选择分站号”栏下拉式菜单中(数值范围:001~2５5)选择分站号,如:０03(若003后面有★符号表示003#分站已经定义）;
（2）设置分站IＰ地址：如0０3#分站得ＩＰ地址为:10.１.1、100; 另外分站得ＩP 地址得分配必须通过分站转换器设置程序来设置,用鼠标左键点击菜单“参数设置”——>“系统参数” ”ip地址管理”进入转换器设置程序,在这里就可以实现对分站得与地面得中心站之间得通信得设置。
(3)选择分站类型(与井下实物一一对应)：分站类型包括:抽放分站、八模八开六控、八模八开八控互换、四模四开四控互换、二模二开二控互换、提升分站、KFD—4(4路)、KFD —４（2路))：八模八开八控互换；
(4)输入分站位置（即井下分站安装位置）:如00３#分站得分站位置为:地面测试；最后把“响铃报警”、“运行记录”、“密采记录”选上。
(5)选择分站端口:
端口定义对话框包括对开关量与模拟量得配置。模代表模拟量如瓦斯、风速、温度等,开代表开关量如设备开停、风门开关、馈电等。根据井下实际安装得进行配置。例０0３＃分站得1＃、２#口接得就是瓦斯传感器,３#、4＃口接风门开关,其没有安装。配置如图,1#号口接模拟量(单击模即可选上)、２#口接模拟量(单击模即可选上)、3＃号口接开关量(单击开即可选上)、4#号口接开关量(单击开即可选上）
１.2模拟量定义
在“中心站主控软件—定义信息”对话框,单击“模拟量定义”,进入模拟量定义对话框,选择测点号、类型（井下对应得传感器及量程)、制式(包括:频率型、电流型、电压型)、单位,输入误差带、输入井下安装位置、上限断电值、上限报警值、上限断电恢复值、上限预警值,并根据井下实际情况选择上限断电值对应得控制口。在异常处理栏根据实际情况选择上溢对应控制口、断线对应控制口、,选上响铃报警、运行记录、密采记录，最后必须按下定义有效，分站信息定义完后点击“保存已定义信息(S）”保存定义信息。
例如我们定义了0０３＃分站得两个模拟量口１＃口与2#口，则在测点号下拉式菜单中会自动生成两测点号003Ａ01、０03Ａ０２，如对测点号0０3A0１(即３号分站1号口模拟量）得定义：选择测点号003Ａ０1,类型为:风速0—15,制式:频率型,单位：m/ｓ,误差带:0、4%(即波动范围达到0、06才给予记录）,上限断电值:１5对应控制口1、2口，上限报警值：10，上限断电恢复值:９,上限预警值：8，安装位置:炸药库风速,最后电击“定义有效”完成对测点号0０３A0１得定义,同理我们亦可对测点号003Ａ０2 定义。下图就是对测点号０03A0１定义得画面。
1.3开停定义
在“中心站主控软件—定义信息”对话框,用鼠标单击“开停定义”,便进入开停定义界面。选择对应得测点号、传感器类型、0态信息、1态信息、2态信息、并选择三态对应得控制口(设备开停若要故障闭锁就选择0态对应得控制口,风电闭锁就选择1态对应得控制口,其它设备开停就用控制）、输入传感器安装位置,最后选上响铃报警、运行记录,点击“定义有效”，完成对开停量得定义。
注意:所有得0态、1态、2态必须根据不同得传感器类型来定义。
例:在00５＃分站1１10掘进局扇处安装一台设备开停,并实现风电闭锁控制2,其定义如下图 ,选择测点号0０5D03（前提就是定义了０05#分站并且3#口定义得就是开关量),传感器类型选择设备开停，0态信息选择:断线(对应控制口没有),1态信息:停(对应控制口2),2态信息:开(对应控制口没有),安装位置:11１0掘进局扇,响铃报警、运行记录勾上,点击“定义有效”,测点号0０5D03得定义完成。（分站所有测点号定义完成后单击“保存已定义信息”完成对005#分站测点信息得定义)
1.4智能开停定义
用鼠标点击“智能开停”便进入智能开停定义界面。选择智能端口定义栏里面得端口号(智能开停有八个端口，如:选择01、０２号口),选择对应得测点号(01对应０03Z01、０2对应003Z0２)、传感器类型、0态信息、1态信息、2态信息、并选择三态对应得控制口、输入传感器安装位置,最后选上响铃报警、运行记录、累计钩数(计算次数),点击“定义有效”，完成对智能开停得定义。
注意:必须先选择端口号,再选择对应得测点号,所有得0态、1态、2态必须根据不同得传感器类型来定义。
例：在3#分站安装一台风门开关,如下图
1．５控制量定义
在“中心站主控软件—定义信息”对话框,单击“控制量定义”,进入控制量定义界面。选择测点号（对ＫFD—2型分站为八控制口)、并选择0态为复电、1态为断电(或者意思相近为宜)。并输入所控制开关得位置(与井下同步),勾上响铃报警、运行记录，单击“定义有效”按钮完成对控制量得定义。
２分站、测点删除
在菜单栏中用鼠标单击“设置(Ｓ）”菜单,弹出下拉式菜单，点击“测点定义ctr+c”，进入中心站主控软件—定义信息对话框,在分站定义栏里，选择所定义好了得分站如：分站003,再选择所要删除得测点号如:003A0２，然后单击“删除测点”按钮,则测点号003A02从定义信息对话框中删除。
如要删除003分站,只需要单击“删除当前分站”,则０03号分站得所有信息(包括０03号分站得所有测点定义信息）被删除。
3 交叉断电
交叉断电,它就是KJ90系统得一项强大功能,能很好满足煤矿井下各种超限断电需求,交叉断电也就是KJ90宽带系统优于其它系统得又一地方,可以通过一个测点状态来控制您想控制得通道。交叉断电定义主要就是对其断电逻辑进行设置,主控通道就是指模拟量超限要求执行交叉断电得通道。被控通道就是指被要求执行断电得通道。KJ9０宽带系统可要求同时为八个分站（每个分站有八个控制口)为其执行交叉断电,每个被选分站又可8个端口同时执行,具体情况可根据实际需要设置。
（1）异地断电：第一步:选择主通道;第二步:选择断电条件(有超限断电、异常断电、
0态断电、1态断电、2态断电);第三步：选择被控通道,一个主通道(即一个测点)可以同时控制任意8个分站得任意控制口;第四部：单击“存盘”按钮完成交叉断电得定义。如：001A01 (即00１＃分站１#口接得模拟量)如超限后想使０02＃分站得3、５、7、0０３#分站得1#口断电，其设置为：主通道选择：００１Ａ01,勾上“超限断电”,在被控通道输入0０2把其控制口3、5、7选上,输入003并把其控制口１选上,单击“存盘”完成交叉断电得定义,单击“浏览”按钮可以浏览您所控制得通道。
(2)本地断电:其实本地断电就就是交叉断电得一种特殊情况,它实现得对本分站得控制口进行得一种断电操作,其定义与异地断电一样,不同得地方就是本地断电实现得就是对测点号满足断电条件断得就是该测点所在分站得控制口。
若某一测点定义了交叉断电,现在不再对该点实现交叉断电,则选择该测点后,单击“删除”按钮即可。
4 时钟校正
分站时钟校正:其目得就是为了使井下分站与监控系统主机（即机房服务器)得时钟保持一致。因为,若监控系统主机与分站得时间不同步就有可能出现数据漏报或数据覆盖。在菜单栏用鼠标左键单击“控制”——>“操作”－→“时钟校正”,出现“分站时钟校对”界面,在其左面得“供选择分站”组合框内用鼠标选中分站号（选中将会反色显示，如:００１#分站)，单击按钮“”则００1#分站出现在右边得“已选择分站”组合框中,最后单击“执行”按钮就实现了001#分站与监控系统主机得时钟校对。同样得操作方法可以实现0０2#、0０3#等分站得时钟校对。
若用鼠标点击“全选”按钮则所有供选择得分站就出现在右边得组合框中,单击“执行”，实现所有分站得时钟校对。
若001#站已经被选择在“已选择分站”组合框内，而我们又不想对其执行时钟校对,则用鼠标在“已选择分站”组合框内选择０01#分站（选中将会反色显示),单击“”就删除所选择得分站001#分站;点击“全删”实现所有已选分站得删除。单击“返回”回到KJ90主监控系统软件主界面。
５分站复位
分站复位:对井下分站得重新启动，其目得就是为了使井下分站恢复到初始状态。在菜单栏用鼠标左键单击“控制”——>“操作”→“分站复位”，出现“分站复位”界面,在其左面得“供选择分站”组合框内用鼠标选中分站号(选中将会反色显示，如:001＃分站）,单击按钮“”则0０1#分站出现在右边得“已选择分站”组合框中,最后单击“执行”按钮
就实现了001#分站复位。同样得操作方法可以实现００2#、00３#等分站复位。
若用鼠标点击“全选”按钮则所有供选择得分站就出现在右边得组合框中,单击“执行”,实现所有分站得分站复位。
若001#站已经被选择在“已选择分站”组合框内,而我们又不想对其执行分站复位，则用鼠标在“已选择分站”组合框内选择001#分站（选中将会反色显示),单击“”就删除所选择得分站00１＃分站；点击“全删”实现所有已选分站得删除。单击“返回”回到KJ90主监控系统软件主界面。
6 显示编排
在菜单栏中用鼠标单击“第X页”选项,在其下拉式菜单中选择“显示编排”,进入文本显示编排对话框,把所定义得所有测点号进行编排。文本显示编排对话框由显示格式栏、编排栏、选择点号栏、一组按钮组成。显示格式默认选择点号、安装位置、单位、监测值。中间就是编排栏有1列、2列、3列、４列四个选项，其中选择１列表示在屏幕上只按一列显示、选择2列表示在屏幕上按两列显示、选择３列表示在屏幕上按三列显示、选择4列表示在屏幕上按四列显示。选择点号列出了我们定义好了得所有测点号。
根据自己得在屏幕上得显示需要，把定义好了得所有测点号一个一个添加到编排栏，单击左边编排栏第Ｘ列（X为1、２、３、４)得空白处，然后选中选择点号栏里面得某一测点号单击“添加”按钮,就把所选择得测点号加入编排栏中,重复上述操作可把所有得测点号添加进编排栏中,最后单击“应用”按钮,显示编排完成。例如：定义得001#分站得001０00、001A０1、00１A0２、001C0５、00１Ｃ０6，2#分站０02000、002A01,０0３#分站得0０３０00、0０３A01、003A0２，0０4#分站得00４０00、０04Ａ０1、004A0２，０05#分站得00５０00、0０5A01、00５A0２这些测点号一一加入编排中,添加完后点击“应用”，文本显示编排界面自动退出,在窗口中将按您所设置得显示。
7 手动控制
手动控制:手动控制就是用于特殊情况下(如未超限时实现断电等）得控制手段,其控制得优先级就是最高得。手动控制包括手动控制、手动复电、取消手动控制。当用户点取“控制”－>“操作”－ ”手动控制”菜单项，将弹出“手动控制”对话框。
（1）手动控制:用户在“选择分站号”文本框选择需要手动控制得分站如:０01#分站,然后在“手动控制”组合框内勾上(或选择)需要控制得控制口,如：1#口，选择完后按“控制执行”就实现了对井下分站得控制。若001#分站1#号口接得就是断电器则点击“控制执行”实现1＃口断电。
(2)手动复电:用户在“选择分站号”文本框选择需要手动控制得分站如：００1#分站，然后在“手动复电”组合框内勾上(或选择)需要控制得控制口,如：1#口、2＃、３#，选择完后按“控制执行”就实现了对井下0０1#分站得１#、２#、3#口复电。
(3）取消手动控制:用户在“选择分站号”文本框选择需要手动控制得分站如:001＃分站，然后在“取消手动控制”组合框内勾上(或选择)需要控制得控制口，如:1＃口、2#、３#,选择完后按右边得“控制执行”就解除了对井下0０１#分站得1#、2#、３#口手动。用鼠标单击“返回”回到ＫJ90主监控系统软件主界面。?凡曾做过手动控制得通道不再受程序控制与分站控制(手动控制得优先级高于程序控制与分站控制)，所以用户应尽快为控制得通道解除控制。用户可通过查瞧此控制量得状态以判断控制就是否成功,如未起作用,可重复手动控制。在程序退出时如有手动控制未解除,则提示用户就是否解除后再退出，如用户不解除手动控制而退出,则程序记录未解除得控制通道,待重新进入时会自动地重新控制这些通道。
8 抽放设置
本系统得又有主要得功能就是实现瓦斯得抽放。单击菜单栏“参数设置”——>“系统参数”——> “抽放设置”进入流量定义窗口,即瓦斯得抽放定义。
界面如下图。
抽放在井下实际上就就是一个抽放分站,与分站得设置差不多,选择安放得抽放得分站(与井下实物一一对应)，假如说001号分站就是抽放分站(即流量分站)则定义得时候在分站栏选择分站０0１，安装地址输入实际安装得位置即可。
9 报表编排与打印
KJ9０煤矿综合系统软件提供了强大得报表打印功能,按时间分有班报、日报、月报，按类型分有模拟量报表、开关量报表,按实际值有最大值报表、最小值报表、平均值报表。下面产要讲讲模拟量日报与开关量日报表得使用，其报表大同小异。用户点取“报表／模拟
量日报”“报表／开关量日报”“报表／模拟量班报”“报表/开关量班报”菜单项时，程序将打开报表系统程序,可以编辑、生成与打印报表。
９、1模拟量日报
用户点取“报表／模拟量日报”进入报表系统“模拟量日报表”。(1)选择打印模拟量日报表得数据日期,单击“某天数据”按钮弹出日期对话框，如:2005年1１月1１日(每次打开报表系统时默认为当天得日期),可以点击“前一天”(日期向前移动)或“后一天”（日期向后移动)按钮选择日期;（2）选择需要打印得测点号,单击“更新测点”打开点号编辑对话框,该对话框右边得文本框内显示得就是所有已经定义好得测点号，左边为需要打印得测点号,在右边得文本框内选择某测点（选中后反色显示),单击“添加”按钮添加需要打印得测点号,如果不需要打印某一测点号得信息可以从左边得文本框内删除,完成点号编辑后单击右上角关闭图标退出点号编辑。(3)单击“查询显示”显示所要打印测点号得信息;(4)打印设置。单击“打印设置”打开页面设置对话框,按照自己得需要与实际情况设置打印内容、打印机、页眉/页角、页边距、表首/表尾、表页选项。最后单击“确定”按钮完成页面得打印设置;(５)点击“打印预览”浏览打印页面，如果没有什么问题就可以进入下一步打印;（６)打印,如果您监控机上配置得有打印机,现在您就可以单击“打印”按钮打印模拟量日报表。
9、２开关量日报
用户点取“报表/开关量日报”进入报表系统“开关量日报表”。(1)选择日期;(2)选择需要打印得测点号;（３)单击“查询显示”显示所要打印测点号得信息;（４)打印设置；
(5)点击“打印预览”浏览打印页面,如果没有什么问题就可以进入下一步打印;（6)打印。
9、3模拟量班报
用户点取“报表/模拟量班报”进入报表系统“模拟量班报”。（１)选择日期;(2)选择需要打印得测点号;（3）选择班次，单击选择班次文本框中得班次(班次有一班、二班、三班,点击可得到相应一班、二班、三班得数据查询结果）。(4）单击“查询显示”显示所要打印测点号得信息;(5）打印设置;(6)点击“打印预览”浏览打印页面,如果没有什么问题就可以进入下一步打印;(7)打印。
9、4报警断电记录月报
９、5报表模板修改
首先关闭所有得报表程序,然后在KＪ2008安装目录里,找到ｒeｐort、cll文件并打开,如图:
在图页得最下面有模拟量日报,模拟量班报等属性页,想修改某个属性页就先选中某个,然后可以修改签名,表头等,还可删除不需要得列;
备注:报表编排规定说明
模拟量日报表
１、报表标题只能编排在第一行
2、第二行就是显示供显示数据日期与打印日期用
３、第三行为报表列名其汉字只能就是下面列出得项:
序号、点号、地点(安装位置)、单位、最大值、最大值时刻、最小值、设定断电、设定报警、报警时长(超上限时间）、报警次数(超上限次数)、断电时长(超上控时间）、断电次数（超上控次数）、故障时长（断线时长)、故障次数（断线次数)、类型 (物理量名称)、馈电异常次数、馈电异常时长
提示:地点（安装位置) 只能地址跟安装位置人选其一
４、第四行为用于设定报表打印时候显示得行距跟字体大小打印出来得报表根据您所设置得该行得行距与字体大小一致
5、第五行为签字栏,该行您可以根据得需求任意得更改初始得汉字
当只有5行得情况下模拟量日报在打印得时候将备注默认添加到后面
如果模板为6行
前四行同上
第5行为备注行距更具自己矿上得需求拖动更改
第6行为签字栏，该行您可以根据得需求任意得更改初始得汉字
如果有得矿不需要把备注打印在最后一行而就是要打印在最后一列处理办法:把备
注拖覆盖住不让其显示在最后一列加一列备注即可
模拟量月报表同日报表目前唯一不同得地方就是月报没有类型 (物理量名称)馈电异
常次数馈电异常时长
要在报表打印得时候使0次与00:０0:００以空白出现在报表中必须把下面几点加在
ｃonfig、ini文本得最后
[Reporｔ]
;当为1时在报表打印软件中出现如:报警次数为0次其报表中次数与时长将以空白显
示其它都将显示为次数0 时长０0：0０：00
DiｓＰlaｙStytle=1
１0数据、曲线查询
１０、1模拟量查询
模拟量数据查询窗口得数据显示就是按5分钟存一次,显示文本框得竖排表示小时（０
-23共24排）,横表示得就是分钟以5分钟为单位。例:若该窗口查询就是００１Ａ０1当天
得最大值，则该窗口中得数据就是把每5分钟出现得最大值以及出现最大值得时间记录下
来。即在该文本显示窗口中显示得就是当天得00:00:00～00:0５：0０、０0:05:00～00:10：
０0、……、23:55：0０～2３：59:59之间得每5分钟出现最大值得数据与时间。
（1) 在用户模式下用鼠标左键单击菜单上得查询－->历史数据,显示模拟量数据查
(2）选择日期,单击“某天数据”弹出一个日期选择窗口，选择您要对模询界面；?
拟量数据查询得日期,点击“前一天”按钮,日期向当天日期得前一天移动如当前得日期就
是2005年１１月11日，则“前一天”即为2０05年11月10日,点击“后一天”按钮,日期
往后移动;? (３）选择点号,在数据查询窗口得左上方，在当前点号得文本框内选择
要进行数据查询得模拟量测点号；;
(４)选择查询得数据该测点得最大值、最小值还就是平均值;? (5)若需要打
印测点得模拟量数据,单击“打印设置”可以对页面进行设置,单击“预览”按钮浏览当前
页面,单击“打印”打印当前页;? (6)单击“保存”,把当前数据以Micｒｏsoｆt Ｅ
xｃeｌ保存在KＪ2008系统目录下。
１０、２开关量查询
(2）（1）在数据查询窗口,用鼠标点击“开关量数据”项,显示开关量数据查询界面；?
选择日期，单击“某天数据”弹出一个日期选择窗口,选择您要对开关量数据查询得日期,点击“前一天”按钮,日期向前移动,点击“后一天”按钮,日期往后移动;?（３)选择分站号,数据查询窗口得左上方,在分站号得文本框内选择要查询开关量数据得模拟量测分站号,则该分站号得所有开关量信息显示在文本窗口;?(５)若需要打印开关量数据,单击“打印设置”对页面进行设置，单击“预览”浏览当前页面，单击“打印”打印当前页；?（6)单击“保存”,把当前数据以Miｃｒoｓｏft Excel保存在KＪ20０８系统目录下。
10、３运行报告
查询测点号得所有运行记录。用鼠标单击菜单栏“查询”——>“运行报告”打开数据查询界面运行记录项。该界面可以按点号、分站、类型(包括分站、模拟量、开关量、控制量)、所有异常查询某一天得运行记录。
(１）按点号类型查询:选择需要查询得日期,单击“某天数据”按钮弹出日期对话框,如:２005年1１月１1日
(每次打开运行报告记录日期默认为当天得日期)，可以点击“前一天”（日期向前移动)或“后一天”(日期向后移动)按钮选择日期。在“请选择查询类型”组合框内鼠标点击“点号”，
在组合框右边得点号下拉文本框内选择测点号如:００1A０1,则该测点号得当天得所有运行记录显示出来；
（2)按分站类型查询：选择需要查询得日期,在“请选择查询类型”组合框内鼠标点击“分站”,在组合框右边得分站下拉文本框内选择分站号如:00１００0,则该分站得当天得所有运行记录显示出来;
(３)按类型查询:选择需要查询得日期,在“请选择查询类型”组合框内鼠标点击“类型”，在组合框右边得类型下拉文本框内选择类型(有分站、模拟量、开关量、控制量四种类型)若选择“分站”,则所有分站得当天得所有运行记录显示出来；若选择“模拟量”则所有模拟量测点号得当天运行记录被显示出来。
(4)查询所有异常：选择需要查询得日期,在“请选择查询类型”组合框内鼠标点击“所有异常”,将显示当天得所有发生异常得记录。
(5)打印设置与打印预览:用鼠标单击“打印设置”按钮打开页面设置对话框,您可以设置打印内容、打印机、页眉/页角、页边距、表首/表尾、表页选项;用鼠标单击“打印预览”按钮就可以预览您所要打印得内容,感觉不好再进行打印设置。如果您已经设置好了打印内容并且装好了打印机,点击打印就可以把该页打印出来;单击“保存”按钮把该页内容以Microｓo ｆt Exｃel形式保存在KＪ９0系统目录下。
10、4历史曲线查询
曲线显示就是针对模拟量数据可视化显示得一种功能。用鼠标单击菜单栏“查询”——>“密采查询”打开曲线柱状查询界面窗口,在该窗口可以查询所有模拟量测点号某一天得模拟量曲线、模拟量柱状、模拟量多点曲线、密采曲线得图象记录,可以打印模拟量曲线图形。
模拟量得曲线显示:
（1)在曲线柱状查询窗口,用鼠标单击“模拟量曲线”项,模拟量数据得以曲线形式显示;
(２）选择日期,单击“请选择日期”弹出一个日期窗口，选择您要对模拟量曲线查询得日期，点击“前一天”按钮,日期向当天日期得前一天移动如当前得日期就是2005年1１月１1日，则“前一天”即为200５年11月1０日,点击“后一天”按钮,日期往后移动；
(３)选择点号,在曲线柱状查询窗口得左上方,在点号得文本框内选择要进行曲线显示得模拟量测点如:001A0１；
(４）选择刻度，在曲线柱状查询窗口得右上方一刻度文本框内可以选择曲线显示得刻度，例如:若测点号就是风速则刻度应该比较大一点(如:15),若测点号就是瓦斯则刻度就应较小为宜(如:２，因为瓦斯得量程都比较低,刻度太大,曲线就瞧不清楚)；
（5)选择曲线显示得就是该测点得最大值、最小值、平均值还就是三种值都显示。若选择三种值，则最大值、最小值、平均值将以不同得颜色曲线显示;
（6)若需要打印测点得曲线,单击“打印设置”可以对页面进行设置,单击“预览”按钮浏览当前页面，单击“打印”打印当前页。
模拟量柱状显示:
（1)在曲线柱状查询窗口,用鼠标单击“模拟量柱状”项,模拟量数据得以柱状形式显示;
(2)选择日期;
(３)选择点号;
(4)选择刻度;
(５)选择曲线显示得就是该测点得最大值、最小值、平均值;
(6)若需要打印测点得曲线,单击“打印设置”可以对页面进行设置,单击“预览”按钮浏览当前页面,单击“打印”打印当前页。
模拟量多点曲线显示:对多个模拟量测点号得数据以不同颜色得曲线在同一页面上显示,其目得就是可以直观得比较几个测点之间得关系。
(1)在曲线柱状查询窗口，用鼠标单击“模拟量多点曲线”项,多个模拟量数据得以曲线形式一起显示;
(2)选择日期;
(3)选择点号。在右边有一排文本框可供选择测点号,每一个文本框选择一个模拟量测点，当选定测点号后下面将把选择得测点号列出来并标以相应得曲线显示颜色;
(4)选择刻度；
(５）选择模拟量多点曲线显示得就是这些测点得最大值、最小值还就是平均值;
(6）单击“显示”按钮即可
（７)若需要打印测点得曲线,单击“打印设置”可以对页面进行设置，单击“预览”按钮浏览当前页面,单击“打印”打印当前页。
１１软件注册
点击帮助菜单—》系统注册,出现如图:
打电话注册,把本机ＩD告诉注册者；未注册得软件不能进行查询;软件得版本号可以在帮助菜单里面得关于对话框里查瞧
1２多风机控制
参数设置——>系统参数——＞风电闭锁设置,出现如下对话框:
首先选择分站号,再选择关联得开关量或则模拟量,模拟量得风电闭锁需要在测点定义中关联,同时可以设置四组开关量关联,关联完开关量后,再选择相应得控制口,最后保存并下发即完成风电闭锁设置;
１３两小时数据
控制——>操作——>中断取数,出现如下对话框:
左边会出现所有定义得分站列表,点击中断取数设置,
在左边选择需要中断取数得分站号，然后点击设置确认，最后点击保存，删除中断分站时可以删除全部,也可以删除某个分站,最后点击保存。
四、SQＬ2000数据库维护
1、sｑl简单工具介绍
企业管理器
企业管理器就是基于一种新得被称为微软管理控制台(Micrｏsoft Managemeｎt Consolｅ）得公共服务器管理环境,它就是SQＬＳerver中最重要得一个管理工具。企业管理器不仅能够配置系统环境与管理SQL Serｖｅr,而且由于它能够以层叠列表得形式来显示所有得SＱL Server对象,因而所有SQＬ Sｅrvｅr对象得建立与管理都可以通过它来完成数据管理器：服务要启动，当启动OS时自动启动服务要勾上
SＱL Serｖｅｒ服务管理器就是在服务器端实际工作时最有用得实用程序,其界面如下图所示。服务管理器用来启动、暂停、继续与停止数据库服务器得实时服务,其提供得服务包括:SQL Serveｒ、ＳＱL Serveｒ Aｇｅnt、MSDＴC(Microsｏft Distribｕtｅd Ｔransaｃtion Coｏrdinatｏr,微软分布式事务协调器）。
查询分析器SQL查询删除创建脚本都在此运行
SQL Ｓeｒver 2000新得图形化查询分析器用于输入与执行Transaｃｔiｏn-SQL语句,并且迅速查瞧这些语句得结果,以分析与处理数据库中得数据。这就是一个非常实用得工具,对掌握SQＬ语言，深入理解SＱL Server得管理工作有很大帮助。
导入导出数据
导入与导出数据采用ＤTC 导入／导出向导来完成。此向导包含了所有得ＤTC(Daｔa Trａnsformatioｎ Sｅrviｃes)工具,提供了在OLE DB数据源之间复制数据得最简捷得方法。
SQL 代理服务器
所有得设计到调度得操作都就是通过该代理服务器来实现得。
２、创建数据库
注册服务器,鼠标单击SＱLSＥＲVER 组单击鼠标右键在弹出来得对话框中选中sｑl sｅｖｅr注册
建立KJ2０06数据库在KＪ9０NA／NB系统中数据库都就是自动建好得
数据由两个文件数据文件kj2０0６、ｍdf与日志文件kｊ2006_Log、LDF
3、备份数据库
选中所要备份得数据库如:ｋj200６单击右键“所有任务”-＞“备份数据库”在弹出来得对话框中单击“添加”选择所要备份数据库所在得文件路径(包括文件名(自己输入))单击“确定”即可
备份单个表,不想备份所有得数据库把表备份成文件,如:、txt,、xls等格式
４、还原数据库
5、数据库得导入导出
注意:可能会改变数据库中表得结构(IＤ自动增长),可能存在数据重复(要实现数据一致性删除备机数据中数据再重主机道在备机)
6、数据库维护
数据库得收缩
数据库得定期收缩与备份
前提:必须把SQＬ代理启动,在桌面上右键“我得电脑”-－>“管理”-->服务与应用程序 ->“服务”-->"SQLSEＲVERＡGＥNＴ＂启动SQLＳERVERAGＥNT,启动类型为自动定期自动收缩加上时间调度定期自动备份加上时间调度
仅供参考[整理] 安全管理文书 安全监控系统安全操作规程 日期：__________________ 单位：__________________ 第1 页共4 页
安全监控系统安全操作规程 一、操作人员必须熟悉系统和设备的技术结构、主要功能、主要性能和指标及使用方法，严格遵守系统和设备的操作规程，同时还要有一定的电工和计算机基础知识，以及煤矿安全知识。 二、各类设备在开机前必须检查环境条件，电源电压和连接线缆等，符合要求后方可开机。开机必须按规定顺序和操作规程进行，并待设备稳定后方能进行工作。 三、所有设备必须进行定期维护保养，长期不用的库存设备必须定期通电检查。 四、安全监控系统的主机及系统联网主机必须双机或多机备份，24h 不间断运行。当工作主机发生故障时，备份主机应在5min内投入工作，使安全监控系统正常进行，确保矿井现场安全生产。中心站应双回路供电并配备不小于2h在线式不间断电源，电网停电后，备用电源不能保证设备连续工作1h时，应及时更换。 五、安全监控系统设置的瓦斯报警浓度数值为≧%，CO报警浓度数值为≧ppm，水泵房设置的水位超限报警数值为m。系统在数值超限后，自动通过屏幕显示及音箱报警。 六、安全监控系统和网络中心应每个月对数据进行备份，备份的数据介质保存时间应不少于3年。图纸、技术资料的保存时间应不少于3年。 七、当设备在运行中发生故障、系统发出报警、断电、馈电异常信息时，中心站值班人员必须立即通知矿井调度部门，查明原因，并按规定程序及时报上一级网络中心，处理结果应记录备案。值班人员对于无法处理的故障问题，应保护故障现场，并请专职维修人员检修。 第 2 页共 4 页
EF-ACS/B256型电气火灾监控设备操作说明 EF-ACS/B256型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点。该装置是在跟踪国际电气火灾探测报警技术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的 大量宝贵经验的基础上研制成功的。该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。 EF-ACS/B256型电气火灾监控主机采用RS485总线制数据传输方式，配接我公司的CS-R8型剩余电流式探测器、ACS-T8型温度式探测器和ACS-RT型剩余电流温度式探测器，组成大容量电气火灾监控报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，适用于高层建筑和工业场所的超早期电气火灾监控及自动灭火。 工作原理主机板主要由电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，消电池的自放电，保证电池供电时的容量。同时电源自行检测主、备电的工作状态，例如主电欠压、备电欠压、备电短路、备电断路等等。主机电路由单片机、程序存储器、数据存储器、接口电路组成。单片机采用16bits的PIC24F系列，功能强大，指令丰富，运算速度快是应用广泛的抗干扰能力强的优秀单片机。通讯接口电路由RS485专用通讯接口芯片实现与探测器通过RS485总线进行信息交互，监控设备循环对连接在RS485总线上的探测器按地址进行循检接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示及打印输出。显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。通过这些电路可输入操作指令，输出报警或指示信息。联动电路单片机和继电器组成，可实现自动控制和手动控制。监控设备可实现简单的联动输出功能。打印机采用汉字热敏打印机。主要技术指标■监控设备容量：可配接点探测器，提供组继电器输出；■与探测器的通讯距离：最长1200米；■报警时间：〈30秒继电器触点容量：AC250V/5A，
编号：SM-ZD-40341 煤矿安全监测监控系统操 作规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
煤矿安全监测监控系统操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 一、适用范围 第1条本操作规程适用于全国各类煤矿的安全监控工。 第2条安全监控工应完成下列工作： 1、负责管理范围内的矿井通风安全监控、装置的安装、调试、维修、校正、监测等工作。 2、应将在籍的装置逐台建账，并认真填写设备及仪表台账、传感器使用管理卡、故障登记表、检修校正记录。 3、负责矿井监控系统图的绘制、修正。 4、负责监控报表的打印、签字、送审等工作。 二、上岗条件 第3条安全监控工必须经专业技术培训，取得安全技术工种操作资格证后，持证上岗。 第3条安全监测工需要掌握以下知识： 1、熟悉井下人员的有关安全规定。
2、熟悉矿井通风安全监测系统、装置的工作原理。 3、掌握《煤矿安全规程》对矿井通风安全监测系统、装置的有关规定。 4、熟悉矿井通风安全监测系统、装置的安装要求。 5、了解矿井通风安全监测系统、装置的主要性能指标。 6、熟悉《煤矿安全规程》中对矿井气体指标的规定和超标时的处理方法。 7、了解有关煤矿瓦斯、煤尘爆炸的知识。 8、熟悉瓦斯检测仪的性能、参数及使用方法。 三、安全规定 第5条各类矿井必须装备矿井安全监控系统。 第6条必须对安全监控设备的种类、数量和位置、信号电缆和电源电缆的敷设、控制区域等绘制监控系统布置图和接线图。 第7条煤矿安全设备之间必须使用专用阻燃电缆或光缆连接，严禁与调度话缆或动力电缆等共用一条线路；防爆型煤矿安全监控设备之间的输入、输出信号必须为本质安全型信号。
编订：__________________ 单位：__________________ 时间：__________________ 视频监控安全操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-3774-54 视频监控安全操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1．目的 为了加强视频监控系统操作管理，确保监控值班人员正确操作，确保监视范围内情况得到及时处置、保证设备正常、安全运行，充分发挥视频监控的安全使用，特制订本规程。 2．适用范围 本规定适用于北京万意百货市场有限公司所使用的视频监控系统的管理。 3．职责及要求 3.1使用部门负责对视频监控系统的使用管理。 3.2各级安全监督管理部门负责对视频监控系统的监督管理。 3.3视频监控系统操作人员应接受相应的安全生
产教育和岗位技能培训，经考试合格上岗，未经岗位培训合格并获取相关资质的人员不得操作本设备。 3.4使用部门应定期组织操作人员学习本规程，必要时可请专业人员进行培训，并进行考核。 3.5新进员工经过安全知识教育并考核通过后，可在有操作资质人员的指导下对视频监控系统进行操作，但不得单独操作。 3.6操作人员必须对工作认真负责、遵守公司各类规章制度、按规定穿戴工作服、劳动保护用品。 3.7操作人员必须自觉遵守国家与企业的各项安全法规和安全制度，一切生产活动都必须约束在安全规范之内。 3.8保证安全作业，无责任设备事故，无工伤事故，无各种事故苗头。 3.9提高自我保护意识，切实做到“三不伤害”，即：不伤害他人，不被他人伤害，不伤害自己。 3.10操作人员有权拒绝执行或制止违反安全制度的指挥或操作。
KJ-254 电力自动化监控系统使用说明书 中国电光有限公司 日期：2007年3月8日
目录 一、系统安装 1．硬件安装 2．软件安装 二、运行环境的系统操作 1．开关主机 2．系统软件的启动 3．系统启动窗口 4．系统菜单 5．运行图 6．历史曲线 7．实时数据 8．实时棒图 9. 定值 10. 开关操作 11. 复归操作 12．历史SOE事件查询 13．操作记录查询 14．报表 15．修改密码 16．用户管理 三、组态环境的系统操作 1．修改定值设备描述 2．网络配置 四、OPC 1．OPC服务器使用 2．OPC服务器配置
一、系统安装 1. 硬件安装 主机部分及打印机的安装： 这部分的安装是指将工控PC机主机、显示器、键盘、鼠标，网络交换机、净化电源组装连接起来。各部分及附带的连接线、电源线详见装箱单。连接关系见主机连接示意图. 1)KJ-254监控系统主机位置的选择。监控主机与网络交换机的距离一般不应超 过100米。 2)主机安放环境：工控PC机对环境没有什么特殊要求，一般办公室即可.为增加 主机使用寿命和减少主机故障率，尽量选择远离强电场，强磁场和强脉冲源的地方，主机环境内有必要的防尘措施，保证主机中的线路板在清洁的环境中工作，防止积尘的静电干扰. 3)主机部分 的安装非常简 单，将主机各部 分按用户需要放 置于工作台上。 a、首先将键 盘的插头插入工 控PC机前面板 或后面板键盘专 用插孔中。将鼠 标的插头插到工 控PC机后面板的COM2口.或用工控机键盘鼠标分支器连接键盘和鼠标再将分支器插到工控机主板上的PS/2口. b、其次将显视器的信号线插头插人工控PC主机后面板的显视器接口中。 c、用打印机的打印电缆连接打印机至主机后面板上的打印接口.(详见工控机的 后面板图) d、最后用各自的电源连接线分别将工控PC机主机、显示器、打印机连接到净化 电源或配电盘即完成KJ-254监控主机部分的安装. e.应把铺好的带RJ插头的网线一端连到工控主机网卡的RJ插头孔中，另一端插 入井上光纤交换机的一个端口。井下分站网线和客户端计算机网线RJ插头插入该光端机。 f. 把铺好的带RJ插头的网线一端连到客户机网卡的RJ插头孔中，另一端插入 井上光纤交换机的一个端口。
文件编号：RHD-QB-K7068 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 安全监控系统安全操作规程标准版本
安全监控系统安全操作规程标准版 本 操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 一、操作人员必须熟悉系统和设备的技术结构、主要功能、主要性能和指标及使用方法，严格遵守系统和设备的操作规程，同时还要有一定的电工和计算机基础知识，以及煤矿安全知识。 二、各类设备在开机前必须检查环境条件，电源电压和连接线缆等，符合要求后方可开机。开机必须按规定顺序和操作规程进行，并待设备稳定后方能进行工作。 三、所有设备必须进行定期维护保养，长期不用的库存设备必须定期通电检查。
四、安全监控系统的主机及系统联网主机必须双机或多机备份，24h不间断运行。当工作主机发生故障时，备份主机应在5min内投入工作，使安全监控系统正常进行，确保矿井现场安全生产。中心站应双回路供电并配备不小于2h在线式不间断电源，电网停电后，备用电源不能保证设备连续工作1h时，应及时更换。 五、安全监控系统设置的瓦斯报警浓度数值为≧%，CO报警浓度数值为≧ppm，水泵房设置的水位超限报警数值为m。系统在数值超限后，自动通过屏幕显示及音箱报警。 六、安全监控系统和网络中心应每个月对数据进行备份，备份的数据介质保存时间应不少于3年。图纸、技术资料的保存时间应不少于3年。 七、当设备在运行中发生故障、系统发出报警、
文件编号：TP-AR-L7815 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 安全监测工安全技术操作规程正式样本
安全监测工安全技术操作规程正式 样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、适用范围 第一条本操作规程适用于全国各类煤矿的安 全监测工。 第二条安全监测工应完成下列工作： 1、负责管辖范围内的矿井通风安全监测系统、 装置的安装、调试、维修、校正、监测等工作。 2、应将在籍的装置逐台建账，并认真填写设备 及仪表台账、传感器使用管理卡片、故障登记表、检 修校正记录。 3、负责矿井监测系统图的绘制、修改。
4、负责监测报表的打印、签宇、送审等工作。 二、上岗条件 第三条安全监测工必须经过专业技术培训，取得安全技术工种操作资格证后，持证上岗。 第四条安全监测工需要掌握以下知识： 1、熟悉人井人员的有关安全规定。 2、熟悉矿井通风安全监测系统、装置的工作原理。 3、掌握《煤矿安全规程》对矿井通风安全监测系统、装置的有关规定。 4、熟悉矿井通风安全监测系统、装置的安装要求。 5、了解矿井通风安全监测系统、装置的主要性能指标。 6、熟悉《煤矿安全规程》中对矿井气体指标的
操作规程编号：LX-FS-A91197 安全监控系统操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
安全监控系统操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1. 系统管理、操作人员必须熟悉新出版的《煤矿安全规程》，并严格按照《规程》的要求谨慎操作和要求自己。 2. 监控系统主机严禁挪作他用和不用，严格实行“24小时开机” 3. 严禁利用监控系统主机播放影音文件、进行电脑游戏或上因特网。 4. 系统操作人员必须保持微机室良好的卫生环境，严禁吸烟，并定期清除工控机及键盘、鼠标的污垢。 5. 系统管理、操作人员必须严密保守自己的
“操作权限密码”，严禁越权对系统进行配置和操作。 6. 系统操作人员除及时向矿领导递交本矿需要的各种报表外，必须对系统所提示的“报警信息”、观察到的危险现象，及时向主管人员以及安全矿长如实汇报，同时作各种报警信息的处理方法的记录。 7. 监控人员人员每10天对井下相关瓦斯传感器进行断电实验。 请在该处输入组织/单位名称 Please Enter The Name Of Organization / Organization Here
电力监控系统 一、综述 (2) 二、解决方案 (2) 三、变电站监测总体解决方案 (3) 四监控系统整体结构图: (3)
一、综述 随着电力事业的快速发展，目前对于骨干输变电线路上的超高压变电站 （500KV,220KV,及绝大部分110KV变电站）大多已经建立起光纤传输连接，并在生产管理上建立了SCADA系统，可以进行中心调度、地区调度的多级监控、调度管理。但是对于数量快速增加的农网的变电站、开闭所，由于数量大、分布范围广而大多尚未纳入电力SCADA系统中，随着针对这类无人值守站的管理监控要求的不断提高，以及对供电质量提高的需要，势必要将这类数量较大的配电网变电站、开闭所纳入统一的监控管理。 推出的“A电力监控系统”解决方案是专门针对分布式的应用，通过IP网络对散布在较大区域的大量变电站的输变电线路进行集中监控。本系统可对 35KV以下变电站内输变电线路进行实时遥测、遥信、遥控、遥视，实时检测线路故障并即时报警，实时监测变电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音、电话语音、小灵通短信、手机短信等多种方式发出报警信息，及时告知维护管理责任人。 本系统的建设是为了提高变电站电网的管理水平，迅速而准确地获得变电站运行的实时信息，完整地掌握变电站的实时运行状态，及时发现变电站运行的故障并做出相应的决策和处理，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控合分闸、躲峰填谷，把握安全控制、事故处理的主动性，减少和避免操作、误判断，缩短事故停电时间，实现对变配电系统的现代化运行管理 二、解决方案 功能架构:
视频监控安全操作规程 1．目的 为了加强视频监控系统操作管理，确保监控值班人员正确操作，确保监视范围内情况得到及时处置、保证设备正常、安全运行，充分发挥视频监控的安全使用，特制订本规程。 2．适用范围 本规定适用于北京万意百货市场有限公司所使用的视频监控系统的管理。 3．职责及要求 3.1使用部门负责对视频监控系统的使用管理。 3.2各级安全监督管理部门负责对视频监控系统的监督管理。 3.3视频监控系统操作人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗，未经岗位培训合格并获取相关资质的人员不得操作本设备。 3.4使用部门应定期组织操作人员学习本规程，必要时可请专业人员进行培训，并进行考核。 3.5新进员工经过安全知识教育并考核通过后，可在有操作资质人员的指导下对视频监控系统进行操作，但不得单独操作。 3.6操作人员必须对工作认真负责、遵守公司各类规章制度、按规定穿戴工作服、劳动保护用品。 3.7操作人员必须自觉遵守国家与企业的各项安全法规和安全制度，一切生产活动都必须约束在安全规范之内。 3.8保证安全作业，无责任设备事故，无工伤事故，无各种事故苗头。 3.9提高自我保护意识，切实做到“三不伤害”，即：不伤害他人，不被他人伤害，不伤害自己。
3.10操作人员有权拒绝执行或制止违反安全制度的指挥或操作。 3.11未经上级设施部门同意，操作人员不得随意修改各设备系统的软件参数设置；不得下载、传输有关硬盘录像信息、数据；不得私自删除录像资料，必要时应经过有关领导批准； 3.12视频监控系统的安装、维护与调试检修由专职管理人员进行，专职管理人员必须经过技术培训，懂得仪器的工作原理、结构、日常维护，能熟练作业。 3.13严禁将视频监控系统软件关闭或将视频监控主机撤防和关闭。如遇设备故障应立即报修，严禁将视频监控设备系统断电。 3.14值班人员必须提高警惕，严格执行安保管理制度，做好人员的出入登记工作，不允许外来人员随意操作视频监控系统，当班人员应紧随监护；未经管理部门负责人同意，严禁擅自调取录像资料与他人观看或拷贝与他人；公安机关因取证须借用录像资料的，必须对查阅人证件进行登记，并逐级报告，经领导批准后方可提供。 3.15不得将视频监控工作站另作他用，以免外界计算机病毒侵入本系统。 3.16当发生紧急情况，涉及人员生命安全时，操作人员（值班人员）可关闭（断开）视频监控系统总电源，并立即报管理部门负责人等急救人员到来。发生火灾，. 应立即使用灭火器材实施灭火，火灾无法控制应及时执行《火灾应急预案》相关程序，在保证人身安全的情况下及时切断电源，疏散设备及隔离有关可燃物。 4．视频监控系统设备操作规程 4.1启动前： 4.1.1确定线路连接是否正常，供电系统是否完好； 4.1.2开机前，必须检查机器附件（鼠标、键盘等）是否完好无缺，若发现有异常（如机器被人为损坏或物品丢失等）情况，应及时上报；检查设备上是否摆放有禁止堆放的其它物品， 尤其是易产生电磁干扰的电子设备，以免影响监控系统的正常运行。 4.1.3启动时，应先打开显示器，然后按下主机启动按钮启动主机。 4.2运行维护： 4.2.1视频监控系统操作人员应保持监控室、监控设备、操作平台的清洁，每日定
操作规程编号：YTO-FS-PD967 视频监控系统安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
视频监控系统安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1目的 为了加强视频监控系统操作管理，确保监控值班人员正确操作，确保监视范围内情况得到及时处置、保证设备正常、安全运行，充分发挥视频监控的安全使用，特制订本规程。 2适用范围 本规定适用于黔南州烟草专卖局(公司)所使用的视频监控系统的管理。 3职责及要求 3.1使用部门负责对视频监控系统的使用管理。 3.2各级安全监督管理部门负责对视频监控系统的监督管理。 3.3视频监控监控系统操作人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗，未经岗位培训合格并获取相关资质的人员不得操作本设备。 3.4使用部门应定期组织操作人员学习本规程，必要时可请专业人员进行培训，并进行考核。
安全监控系统操作规程示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
安全监控系统操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 系统管理、操作人员必须熟悉新出版的《煤矿安全 规程》，并严格按照《规程》的要求谨慎操作和要求自 己。 2. 监控系统主机严禁挪作他用和不用，严格实行“24 小时开机” 3. 严禁利用监控系统主机播放影音文件、进行电脑游 戏或上因特网。 4. 系统操作人员必须保持微机室良好的卫生环境，严 禁吸烟，并定期清除工控机及键盘、鼠标的污垢。 5. 系统管理、操作人员必须严密保守自己的“操作权 限密码”，严禁越权对系统进行配置和操作。 6. 系统操作人员除及时向矿领导递交本矿需要的各种
报表外，必须对系统所提示的“报警信息”、观察到的危险现象，及时向主管人员以及安全矿长如实汇报，同时作各种报警信息的处理方法的记录。 7. 监控人员人员每10天对井下相关瓦斯传感器进行断电实验。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
KJ36A型电力监控系统 操 作 手 册 天地（常州）自动化股份有限公司 煤科科学研究总院常州自动化研究院 V1. 0 版
一、登录和退出系统 (1) 1.1登陆系统 (1) 1.2切换用户 (1) 1.3退出系统 (2) 二、查看实时监测信息 (2) 2.1进入主索引界面 (2) 2.2查看主要信息 (3) 2.3告警信息窗口 (4) 三、系统界面的主要操作 (4) 3.1设置和撤销工作牌 (4) 3.2遥控操作 (6) 3.3远程复位操作 (9) 3.4显示和隐去导航图 (10) 四、管理软件操作 (11) 4.1信息检索 (11) 4.2报表 (12) 4.3查看动态曲线 (14)
天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院 KJ36A 型电力监控系统操作手册 登录和退出系统 1.1登陆系统 1.2切换用户 若要退出当前用户，以另一用户名登录，先单击 待系统初始化完成以后，单击 ,出现用户登录界面，如图 1-2所示 输入用户名和口令，点 确认 ，若口令正确，登录成功，控制台按钮由灰色变为可 用户退出J ,确认后再进行登陆 在桌面上双击 ，出现控制台画面，如图1-1所示 图1-1 系统控制台（用户登录 前） 用户登录 __________ 图1-2 用户登录界面 用，如图1-3所示。（默认用户名为root ,口令为空） 图1-3 系统控制台（用户登录后）
天地（常州）自动化股份有限公司 煤炭科 学研究总院常州自动化研究院 注意：当前登录用户离开时，最好退出登录（点用户退出） 退出），防止别人用自己的用户名进行操作。 ,但不要退出系统（点系统 1.3退出系统 输入用户口令，点“系统退出”，若口令正确，则退出系统。（口令同系统的登陆口令） 查看实时监测信息 2.1 单击 ，出现主索引界面，如图 2-1所示 单击控制台 ,出现系统退出界面，如图 1-4所 示。 图1-4 系统退出界面 进入主索引界面
监控系统安全操作规程(试行) 1 范围 本规程规定了监控系统作业活动的管理。 本规程适用于监控系统专职操作人员。 2 规范性引用文件 无 3 术语和定义 3.1 监控系统设备：前端设备有：枪式摄像机、半球型摄像机、球形带云台摄像机以及设备附属电源、解码器和光纤转化器、网络交换机等组成；后端设备有：光纤转化器、网络交换机以及管理及存储服务器、管理电脑和解码器、显示大屏等组成；中间传输主要是电源线缆、网络跳线及光纤线缆。 3.2监控系统软件：主要安装在管理电脑上，对整套系统进行设备参数设置、视频信号监控、录像数据存储、调用等的运行平台软件。 4 职责 无 5 工作程序及要求 5.1 本岗位的主要危险源
5.2 作业活动禁止性要求 5.2.1 严禁在建筑物发生火灾、地震等不可控事件情况时，使用监控系统。 5.2.2 严禁电感性或者强磁性设备靠近监控系统设备使用。 5.2.3 严禁在监控系统靠近设备处放置水源、其他液体、导电物品、易燃、易爆等危险品。 5.2.4 严禁在监控系统供电回路上搭接其他系统设备。 5.2.5 严禁在系统正常运行期间关闭系统通信及供电设备。 5.2.6 严禁在检修、巡检时不正确关闭设备电源进行。 5.2.7 严禁在产品质保期内拆卸有问题设备外壳等自行修理行为。 5.2.8 严禁将监控系统设备及附属备件挪作它用。 5.2.9 严禁无关人员操作维修监控系统。 5.2.10严禁不采取安全保护措施的登高攀爬作业。 5.2.11严禁触碰带电线缆裸露金属部分。 5.3 劳动防护用品配备、维护及穿戴要求 5.3.1 在岗期间要求正确穿工作服，保持其整洁，并将领口、袖口、衣角扣上，避免穿戴过长、过大的饰品。 5.4 运行前安全操作要求 5.4.1 正常使用系统前检查电源开关、网络接线等是否在正确位置，连接插头是否有松脱等现象，发现情况及时处理或反映给相关维修、维护部门处理。 序号 设备设施 /场所 第一类 危险源 第二类 危险源 可能造成的 事故/伤害 可能伤害 的主要岗位 危险和有害 因素分类 控制措施 1 雨水井、 沟、手孔 井 人体势能 人员违章攀爬作业导致坠落 高处坠落 维修人员 违章作业 监控安全操作规程 2 远端摄像 机 人体势能 攀爬作业导致 坠落 高处坠落 维修人员 违章作业 监控安全操作规程 3 电源、接 地线 电能 检查电源、接地 线时漏电、短路 人身触电 维修人员、 操作员 违章作业 检查仪表使用说明 要求
监控系统安全操作规程 一、适用范围 第1条 本操作规程适用于煤矿的安全监控工。 第2条 安全监控工应完成下列工作： 1、负责管理范围内的矿井通风安全监控、装置的安装、调试、维修、校正、监测等工作。 2、置逐台建账，并认真填写设备及仪表台账、传感器使用管理卡、故障登记表、检修校正记录。 3、矿井监控系统图的绘制、修正。 4、监控报表的打印、签字、送审等工作。 二、上岗条件 第3条 安全监控工必须经专业技术培训，取得安全技术工种操作资格证后，持证上岗。 第4条 安全监测工需要掌握以下知识： 1.熟悉井下人员的有关安全规定。 2.熟悉矿井通风安全监测系统、装置的工作原理。 3.掌握《煤矿安全规程》对矿井通风安全监测系统、装置的有关规定。 4.熟悉矿井通风安全监测系统、装置的安装要求。 5.了解矿井通风安全监测系统、装置的主要性能指标。 6.熟悉《煤矿安全规程》中对矿井气体指标的规定和超标时的处理方法。 7.了解有关煤矿瓦斯、煤尘爆炸的知识。 8.熟悉瓦斯检测仪的性能、参数及使用方法。 三、安全规定 第5条 各类矿井必须装备矿井安全监控系统。 第6条 必须对安全监控设备的种类、数量和位置、信号电缆和电源电缆的敷设、控制区域等绘制监控系统布置图和接线图。 第7条 煤矿安全设备之间必须使用专用阻燃电缆或光缆连接，严禁与调度话缆或动力电缆等共用一条线路；防爆型煤矿安全监控设备之间的输入、输出信号必须为本质安全型信号。 第8条 安全监控设备必须具有故障闭锁功能：当与闭锁控制有关的设备未投入正常运行或故障时，必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁；当与闭锁控制有关的设备工作正
1.电力监控参数 电力监控系统由EDC8000和DLC1000组成。 2、接线指南 EDC8000最多可以挂接12块电力监控调理板，下图是EDC8000挂接一块电力监控板的接线图。接线按照以下步骤完成： （1）将EDC8000与电力监控板固定在电柜中。 （2）电力监控板A0~A4是通道选择控制引脚，A5是电力监控板的片选使能控制引脚。EDC8000输出端Q00~Q04选择电力监控调理板通道，Q05~Q07为调理板片选使能控制端，按照下图连线。 （3）电力监控板选中通道的模拟数据从AV+,AV-输出，分别连接在EDC8000的模拟量采集端0A，0B端子上，电压相位信号从Q00端子输出，电流相位信号从Q01端子输出，分别连接在EDC8000的数字量输入端I00，I01端子上。 （4）EDC8000设备将以太网，电源连接完毕后，应把+24与COM短接。 （5）电力监控板将V+与COM端连接好后，将需要测的三相电压、三相负载电流信号连入电力监控板。 （6）上述接线连接完毕后，闭合电源开关给设备上电。对每一路电流进行相位工程校准，如果发现测量的功率因数有负值的情况可能是电流输入信号正负接反了，则需要将该路电流的连接线正负交换位置接入电力监控板。
1 2 3 4 5 6 7 8 9 1021 111213141516171819200A 0B 0C 1A 1B 1C 2A 2B 2C 3A COM 3B 3C 4A 4B 4C 5A 5B 5C pt +241 2 3 4 5 6 7 8 9 1021 11121314151617181920Q00Q01Q02Q03Q04Q05Q06HQ0HQ1I00AQ1 - I01I02I03I04I05I06I07 AQ0+AQ0-AQ1+Ethernet +24GND T0-T0+T1-T1+EDC8000 1 2 3 4 5 6 7 8 9 1021 111213141516171819200A+0A-0B+0B-0C+0C-1A+1A-1B+1B-Q011C+1C-A0A1A2A3A4A5COM Q001 2 3 4 5 6 7 8 9 1021 111213141516171819202A+2A-2B+2B-2C+2C-3A+3A-3B+3B-V-3C+3C-SG VA VB VC N AV+AV-V+电力监控调理板 +24 GND 外部电源 A 相电压 B 相电压 C 相电压三相公共地 A 相电流0+ A 相电流0-C 相电流2-C 相电流2+ 图2.1EDC8000与电力监控调理板接线图 3、PLC_config 使用说明 EDC8000与电力监控调理板接线正确，用PLC_config 软件配置，监视。PLC_config 软件
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 安全监测工安全技术操作规程 (新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
安全监测工安全技术操作规程(新版) 一、适用范围 第一条本操作规程适用于全国各类煤矿的安全监测工。 第二条安全监测工应完成下列工作： 1、负责管辖范围内的矿井通风安全监测系统、装置的安装、调试、维修、校正、监测等工作。 2、应将在籍的装置逐台建账，并认真填写设备及仪表台账、传感器使用管理卡片、故障登记表、检修校正记录。 3、负责矿井监测系统图的绘制、修改。 4、负责监测报表的打印、签宇、送审等工作。 二、上岗条件 第三条安全监测工必须经过专业技术培训，取得安全技术工种操作资格证后，持证上岗。
第四条安全监测工需要掌握以下知识： 1、熟悉人井人员的有关安全规定。 2、熟悉矿井通风安全监测系统、装置的工作原理。 3、掌握《煤矿安全规程》对矿井通风安全监测系统、装置的有关规定。 4、熟悉矿井通风安全监测系统、装置的安装要求。 5、了解矿井通风安全监测系统、装置的主要性能指标。 6、熟悉《煤矿安全规程》中对矿井气体指标的规定和超标时的处理办法。 7、了解有关煤矿瓦斯、煤尘爆炸的知识。 8、熟悉瓦斯检测仪的性能、参数及使用方法。 三、安全规定 第五条各类矿井必须装备矿井安全监控系统。 第六条必须对安全监控设备的种类、数量和位置、信号电缆和电源电缆的敷设、控制区域等绘制监控系统布置图和接线图。 第七条煤矿安全监控设备之间必须使用专用阻燃电缆或光缆连
安全监控系统安全操作规程 (通用版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0253
安全监控系统安全操作规程(通用版) 一、操作人员必须熟悉系统和设备的技术结构、主要功能、主要性能和指标及使用方法，严格遵守系统和设备的操作规程，同时还要有一定的电工和计算机基础知识，以及煤矿安全知识。 二、各类设备在开机前必须检查环境条件，电源电压和连接线缆等，符合要求后方可开机。开机必须按规定顺序和操作规程进行，并待设备稳定后方能进行工作。 三、所有设备必须进行定期维护保养，长期不用的库存设备必须定期通电检查。 四、安全监控系统的主机及系统联网主机必须双机或多机备份，24h不间断运行。当工作主机发生故障时，备份主机应在5min内投入工作，使安全监控系统正常进行，确保矿井现场安全生产。中心
站应双回路供电并配备不小于2h在线式不间断电源，电网停电后，备用电源不能保证设备连续工作1h时，应及时更换。 五、安全监控系统设置的瓦斯报警浓度数值为≧%，CO报警浓度数值为≧ppm，水泵房设置的水位超限报警数值为m。系统在数值超限后，自动通过屏幕显示及音箱报警。 六、安全监控系统和网络中心应每个月对数据进行备份，备份的数据介质保存时间应不少于3年。图纸、技术资料的保存时间应不少于3年。 七、当设备在运行中发生故障、系统发出报警、断电、馈电异常信息时，中心站值班人员必须立即通知矿井调度部门，查明原因，并按规定程序及时报上一级网络中心，处理结果应记录备案。值班人员对于无法处理的故障问题，应保护故障现场，并请专职维修人员检修。 八、安全监控系统中心站必须向安全监控网络中心上传实时测控数据。 九、中心站值班人员发现煤矿瓦斯超限报警、一氧化碳超限报
电气火灾监控系统 用户手册 版本：1.0 广东雅达电子股份有限公司 https://www.doczj.com/doc/6512477489.html,
目录 第一章：概述 (3) 第二章：系统简介 (4) 第三章：系统实时数据查看 (12) 第四章：系统历史数据报表查看。 (14) 第五章：电气火灾监控系统日常使用的一般方法 (17)
第一章：概述 系统的数据采集环境ECR是整个系统的核心部分之一，是一个集数据采集、用户管理、变量配置为一体的集成环境，用户可在该环境中完成驱动管理、设备添加，变量配置，通信参数配置等工作。数据采集环境负责现场设备的数据采集和转换以及工程值的历史数据入库，采集值和工程值之间互相转换采用公式方式完成，驱动程序只需提供采集值即可。系统管理现场设备驱动，包括加载、卸载、配置驱动；定义实时库变量，获取现场设备数据，在工程值和采集值之间转换；提供其他客户程序访问现场设备接口；存盘历史数据。 使用对象：本手册适用于系统运行人员及管理人员。 图1 运行系统界面 注意;由于本系统使用的是可触控屏进行画面的显示，在未带鼠标的情况下，使用触控笔点击画面相当于使用鼠标的左键，使用触控笔长按某一点时，相当于使用鼠标右键的功能，如果需要进行文字输入可以使用系统自带的软键盘进行操作（以下介绍以使用鼠标操作为例）。
第二章：系统简介 按照本公司提供的软件进行安装，安装完后系统自动在本地磁盘内存入以下文件: 1)Report 2)Server 3)Hmi 系统共包含3个主要的文件夹。 第1）为驱动文件，用户可以不用设置; 第2）为数据库软件采集,包含以下文件 详明1.图标“”为数据库配置文件，用户只需把历史数据存盘路径配置正确，主要是在“D：\eccdata”新建一个名为”eccdata“的文件夹,建好后，历史数据每天都保存在些文件夹中,注：此“D：\eccdata”请勿删除，否则会删除历史数据。
监控系统操作规程示范文 本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
监控系统操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1．0系统概况 1．1系统由摄像机、矩阵主机、画面分割器、操作键 盘、显示器、录像机和红外线报警装置组成。 1．2画面分割器、显示器和分布在各点的摄像机都有 各自的编号，操作时用键盘选中摄像头、画面分割器及显 示器，即可将所需查看地点的画面显示在指定的显示器 上，具体操作如下。 2．0画面显示、调看操作 2．1调看画面 2．1．1在数字区按下所需显示的监视器编号。 2．1．2按操作键盘上的MONITOR键。 2．1．3在数字区按下与需调看画面对应的摄像机编
号。 2．1．4按操作键盘上的CAMERA键。如按错键时，按CLEAR键清除后重新输入。 2．2控制云台 2．2．1把欲查看并带有云台的摄像机调到指定的监视器上。 2．2．2然后用操作键盘上的操作杆操作云台上、下、左、右转动。 2．2．3按操作键盘上的IRIS区的OPEN键把自动光圈打开，按CLOSE键则关闭自动光圈。 2．2．4按操作键盘上的FOCUS区的NEAR键使镜头聚焦，按FAR键则反之。 2．2．5按操作键盘上的ZOOM区的WIDE键使镜头拉近，按TELE键则反。 2．3画面自动切换
