圆锥滚子轴承的选材热处理工艺分析
专业：机械设计与制造
班级：机械设计与制造2班
姓名：
学号：
成绩：

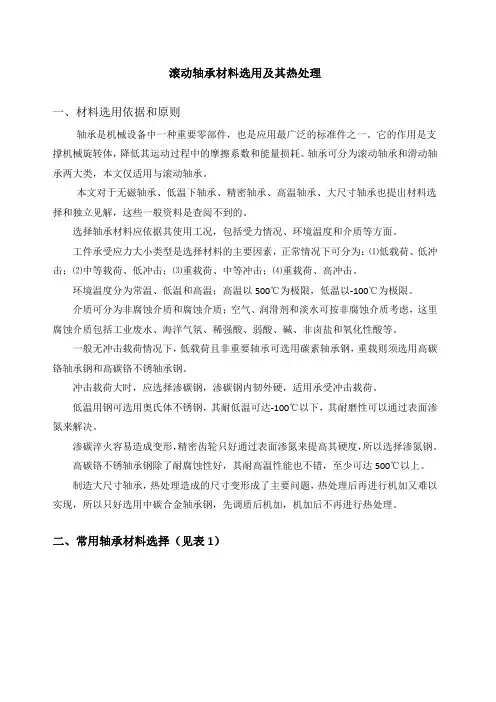

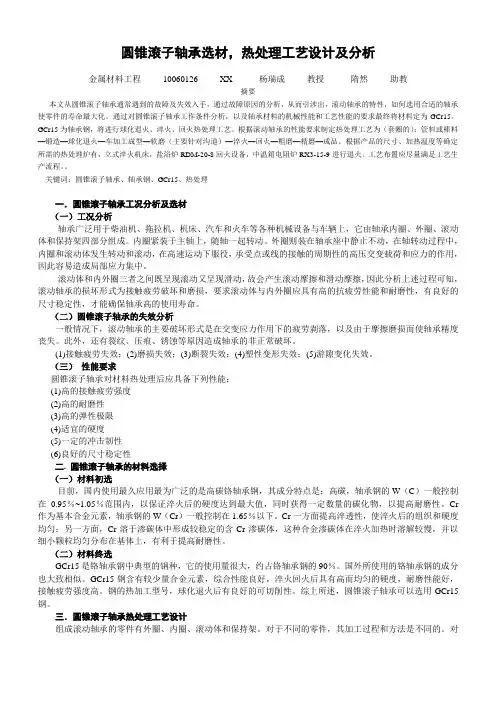

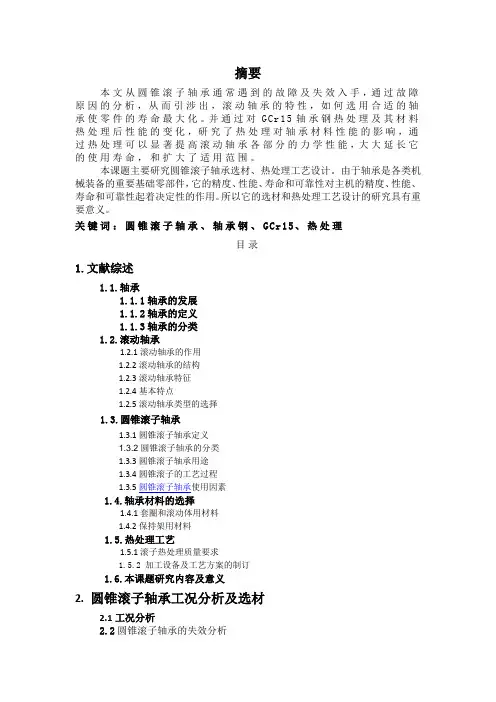

轴承广泛用于柴油机、拖拉机、机床、汽车和火车等各种机械设备与车辆上，它由轴承内圈、外圈、滚动体和保持架四部分组成。内圈紧装于主轴上，随轴一起转动。外圈则装在轴承座中静止不动，在轴转动过程中，内圈和滚动体发生转动和滚动，在高速运动下服役，承受点或线的接触的周期性的高压交变载荷和应力的作用，因此容易造成局部应力集中。
滚动体和内外圈三者之间既呈现滚动又呈现滑动，故会产生滚动摩擦和滑动摩擦，因此分析上述过程可知，滚动轴承的损坏形式为接触疲劳破坏和磨损，要求滚动体与内外圈应具有高的抗疲劳性能和耐磨性，有良好的尺寸稳定性，才能确保轴承高的使用寿命。
1.1.2圆锥滚子轴承的失效分析
一般情况下，滚动轴承的主要破坏形式是在交变应力作用下的疲劳剥落，以及由于摩擦磨损而使轴承精度丧失。此外，还有裂纹、压痕、锈蚀等原因造成轴承的非正常破坏。
图1-1圆锥滚子轴承图1-2圆锥滚子
常见的失效形式：
(1)接触疲劳失效；
(2)磨损失效；
(3)断裂失效；
(4)塑性变形失效；
(5)游隙变化失效。
1.1.3性能要求
圆锥滚子轴承对材料热处理后应具备下列性能：
(1)高的接触疲劳强度；
(2)高的耐磨性；
(3)高的弹性极限；
(4)适宜的硬度；
(5)一定的冲击韧性；
(6)良好的尺寸稳定性；
1.2.1材料初选
目前，国内使用最久应用最为广泛的是高碳铬轴承钢，其成分特点是：高碳，轴承钢的W（C）一般控制在0.95％~1.05％范围内，以保证淬火后的硬度达到最大值，同时获得一定数量的碳化物，以提高耐磨性。Cr作为基本合金元素，轴承钢的W（Cr）一般控制在1.65％以下。Cr一方面提高淬透性，使淬火后的组织
和硬度均匀；另一方面，Cr溶于渗碳体中形成较稳定的含Cr渗碳体，这种合金渗碳体在淬火加热时溶解较慢，并以细小颗粒均匀分布在基体上，有利于提高耐磨性。
GCr15是铬轴承钢中典型的钢种，它的使用量很大，约占铬轴承钢的90％。国外所使用的铬轴承钢的成分也大致相似。GCr15钢含有较少量合金元素，综合性能良好，淬火回火后具有高而均匀的硬度，耐磨性能好，接触疲劳强度高。钢的热加工型号，球化退火后有良好的可切削性。综上所述，圆锥滚子轴承可以选用GCr15钢。
表1-1碳铬滚动轴承钢的室温力学性能
组成滚动轴承的零件有外圈、内圈、滚动体和保持架。对于不同的零件，其加工过程和方法是不同的。对于同一种零件，若结构、公差等级不同，其加工过程和方法也有差异。轴承钢中应用最广泛的是GCrl5。以GCr15为钢的圆锥滚子轴承的热处理工艺。这里主要讨论一下套圈的热处理。
1.3.1套圈的加工工艺路线

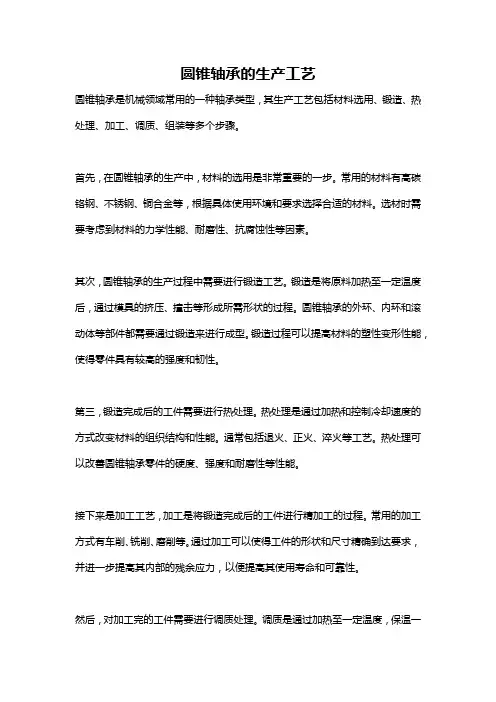

套圈热处理工序有退火、淬火、回火等，各工序对套圈材料性能的影响不同，所处在套圈整个工艺流程中的位置也不同。具体工艺路线为：管料或棒料—锻造—球化退火—车加工成型—软磨（主要针对沟道）—淬火—回火—粗磨—精磨—成品
轴承钢经过预备热处理后应得到均匀的细球状的珠光体组织，无片状和网状碳化物。该组织热处理后具有较高的接触疲劳强度、耐磨性和韧性等，同时其过热变形的倾向减小，故轴承钢进行球化退火。球化退火的目的是为了改善毛坯的组织，降低材料的硬度，便于切削加工，同时为后继的热处理工艺做好组织准备球化退火后片状碳化物变为均匀球状的碳化物，既有利于改善钢的切削加工性能，又能使钢的淬透性增加。退火温度是依据钢的临界点而定，GCr15的球化退火温度为780-810℃。

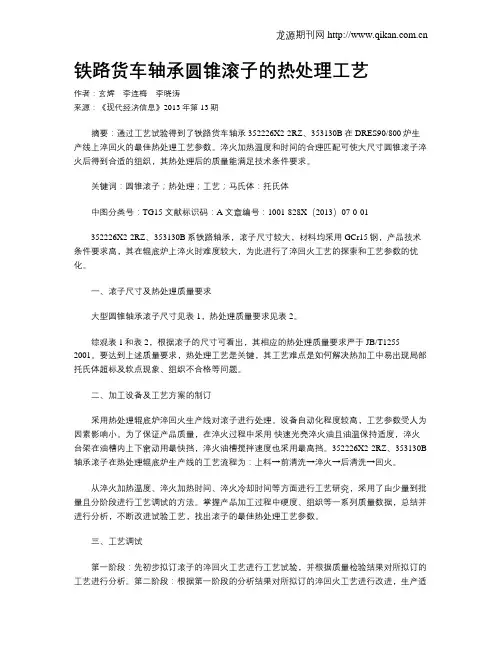

钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体1化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。一般而言，轴承钢进行淬火+低温回火即为最终热处理，GCr15淬火加热温度为830-860℃，冷却介质为10号或20号机械油，冷却介质的温度为30-80℃。
GCr15钢的淬火工艺：将试样加热到840℃保温20min,油冷，淬火工艺曲线如图所示。
淬火时间计算：t=aKD ①
式中t加热时间（min/mm）， a----加热系数（min/mm）通常取1.2-1.5，（取1.2），K装炉修正系数（取2.0）， D----零件有效厚度（mm）
所以代入经验公式得： t=aKD=1.2X2X20=48min 取50min 所以保温时间为50min。
图1淬火工艺曲线
说明：把工件先经两次次预热，第一次加热到550℃保温150分钟，第二次加热到850℃保温60分钟，然后加热到1010度左右油淬冷却最后700℃高温回火。
（2）回火
防止轴承零件的开裂，提高力学性能，一般根据零件的具体硬度要求来确定回火温度和时间，轴承零件的硬度一般为60-65HRC，GCr15的回火温度为150-170℃，中小型零件保温时间为2.5-3h。为确保回火均匀，通常回火在油浴炉或具有强制空气循环装置的空气炉内回火。
淬火+低温回火工艺
回火就是将淬火后的钢/铁，在AC1以下加热、保温后冷却下来的金属热处理工艺。
回火时间：t=aD+b ②
式中t回火保温时间（min），D工件有效尺寸（mm），a加热系数（min）
b附加时间，一般为10~20 min
井式回火炉（RJJ回火电炉）加热系数为：1.0—1.5min/mm在实际生产中，由于装炉量比较多，有时甚至要堆放，因此，必须在上述计算时间的基础上增加1—1.5倍，以保证工件在回火时得到充分的转变机会。所以
由以上经验公式计算得：t=1.5X20+20=50min 。
为了使工件完全焼透，在计算的保温时间基础上增加一倍，所以最终保温时间为:t=2X50=100min GCr15钢淬火+低温回火工艺曲线。
图2回火工艺曲线
1.4圆锥滚子轴承热处理的常见缺陷及防止方法
轴承零件经热处理后常见的质量缺陷有：淬火显微组织过热、欠热、淬火裂纹、表面脱碳、软点等。
（1）过热防止方法：提高或降低淬火加热温度。
（2）欠热与冷速不足防止方法：提高或降低淬火加热温度。
（3）淬火裂纹防止办法：降低温度、提高出油温度或加热油温、降低车加工的表面粗糙度、采用可控气氛或盐炉加热、正火后进行淬火、立即回火、采用符合要求的材料。
（4）表面脱碳防止方法:改进炉子使其内部具有还原性气体、除锈迹和清洗干净零件表面、严格执行工艺要求、粗车后再进行热处理。
（5）软点防止方法：
局部软点：控制锻造加热时间、提高加热温度或延长时间、增强介质的冷却能力。
表面软点：配置合格的冷却介质、使介质的温度控制在35℃以下、增加碳酸钠水溶液的浓度至15%-20%。
典型轴类零件的数控加工工艺编制数控技术是用数字信息对机械运动和工作过程进行操纵的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计确实是进行数控加工工艺设计典型轴类零件，要紧侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，要紧工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析咨询题和解决咨询题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
摘要 (1) 目录 (2) 1.引言 (3) 1.引言 (3) 2.零件分析 (4) 2.1毛坯的选择 (4) 2.2 机床的选择 (4) 3.零件图加工艺分析 (7) 3.1零件的工艺分析 (7) 3.2 零件的加工工艺设计 (11) 4.零件图加工程序编写 (21) 4.1零件左端加工程序编写 (21) 4.2零件右端加工程序编写 (22) 5. 程序调试 (25) 致谢 (26) 参考文献 (27)
数控技术集传统的机械制造技术、运算机技术、成组技术与现代操纵技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和进展及市场日益繁荣，其竞争也越来越猛烈，人们对数控车床选择也有了更加宽敞的范畴，对数控机床技术的把握也越来越高。随着社会经济的快速进展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的显现实现了宽敞人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产预备、打算调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了宽敞消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速进展，提高了企业的生产效率。 数控工艺规程的编制是直截了当指导产品或零件制造工艺过程和操作方法的工艺文件，它将直截了当阻碍企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了关于典型零件数控加工工艺分析的方法，关于提高制造质量、实际生产具有一定的意义。依照数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分表达了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际体会有限。在设计中会显现一些错误、缺点和疏漏，诚请各位评审老师提出批判和指正。
调心滚子轴承安装最后应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时，应进行试验确定。轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。 调心滚子轴承的安装必须在干燥、清洁的环境条件下进行。安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 调心滚子轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。调心滚子轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。 当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。 调心滚子轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，
典型轴类零件的数控加工工艺设计(doc 29页)
摘要 数控技术是用数字信息对机械运动和工作过程进行控制的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计就是进行数控加工工艺设计典型轴类零件，主要侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，主要工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
1.引言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和发展及市场日益繁荣，其竞争也越来越激烈，人们对数控车床选择也有了更加广阔的范围，对数控机床技术的掌握也越来越高。随着社会经济的快速发展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的出现实现了广大人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了广大消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速发展，提高了企业的生产效率。 数控工艺规程的编制是直接指导产品或零件制造工艺过程和操作方 法的工艺文件，它将直接影响企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了对于典型零件数控加工工艺分析的方法，对于提高制造质量、实际生产具有一定的意义。根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际经验有限。在设计中会出现一些错误、缺点和疏漏，诚请各位评审老师提出批评和指正。
金属热处理基础知识大全 金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。 1．金属组织 金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。 奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。 渗碳体：碳和铁形成的稳定化合物（Fe3c）。 珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%） 莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%）
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。 随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体(诸如氢气、煤气、一氧化碳等)进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。
论文题目：轴类零件加工工艺及夹具设计 学生姓名： 学号: 所在院部： 所学专业： 指导老师： 完成时间：2010年03月
摘要 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间；轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高。根据零件的结构及其功能，运用定位夹紧的知识完成了夹具设计。 关键词：轴类零件、轴颈、夹具
Abstract The machine shaft is often encountered in one of the typical components. It is mainly used for support in mechanical gears, pulleys, cams and connecting rods and other transmission parts, to transfer torque. Different forms according to the structure, the axis can be divided into stepped shaft, taper spindle, axis, hollow shaft, crankshaft, camshaft, eccentric shafts, all kinds of screw shaft such as short axis aspect ratio of less than 5 large known as the slender shaft 20, most shaft in between; shaft bearings bearing, and bearing with the shaft segment called the journal. Journal is the axis of the assembly base, and their general requirements for precision and high surface quality. According to parts of the structure and function, using the knowledge of locating and clamping fixture design completed. Key words：Shaft, journ
精心整理项目二十典型零件材料及热处理工艺选择 【内容简介】 本项目主要介绍轴类、齿轮类、弹簧类、箱体类选材及热处理工艺。 【学习目标】 (1)熟悉轴类零件、齿轮类零件、弹簧类零件、箱体类零件的技术要求、失效形式； (2)掌握轴类零件、齿轮类零件、弹簧类零件、箱体类零件的选材及热处理工艺。 §20.1 轴主要用于支撑传动零件并传递运动和动力。 工作条件和失效形式为： ● ● ● 性能要求： ? ? ? 1.机床主轴 当载荷和转速 钢，受冲击和交变载荷较大时，可选用20CrMnTi 渗碳钢。 备料—锻造—正火—机械粗加工—调质—机械半精加工—局部淬火+回火—粗磨——花键高频淬火+回火—精磨 2.航空发动机涡轮轴 这类轴在高温、高速和重载下工作，常用40CrNiMoA、18CrNiW钢等。 工艺路线为： 备料—模锻—正火+高温回火—机械粗加工—调质—机械精加工—磁力探伤—检验—发蓝§20.2齿轮类零件的选材及热处理工艺安排
精心整理 受力情况： ?由于传递扭矩，齿根部受交变弯曲应力； ?齿面相互接触滚动、滑动，承受大的接触应力并产生强烈的摩擦。 ?在换挡、启动和啮合不良时，轮齿承受一定的冲击载荷。 齿轮应满足的要求： ●高的弯曲疲劳强度和接触疲劳强度； ●齿面具有较高的硬度和耐磨性； ●齿轮心部具有足够的强度和韧性。 1.机床齿轮 工作平稳无强烈冲击，转速也不高。、42SiMn 等。 工艺路线一般为： 2.汽车、拖拉机、摩托车齿轮 频繁 +低温回火—机械精加工3. 除要求高的耐疲劳性外，还要求齿轮心部具有 或18Cr2Ni4WQA钢制造。 备料—模锻—正火+高温回火—机械粗加工—渗碳—高温回火—机械半精加工—淬火+低温回火—机械精加工
滚动轴承安装参考手册
1、概述 本文用于通用滚动轴承的安装参考，所有数据来自SKF公司的手册，当具体设备没有提供轴承安装的数据时，可以参考本文的数据。否则，以具体设备的技术文件为准。 2、轴承安装的重要性 统计数据表明，16%的轴承失效是由于安装不当引起的。 3、轴承的作用 A、减少摩擦 B、提供运动导向和支撑 4、轴承的种类 轴承的常见编码方式和轴承类型如下（见图1）： A、双列角接触球轴承（0**） B、自调心球轴承（1） C、球面滚子轴承和球面滚子推力轴承（2） D、圆锥滚子轴承（3） E、双列深沟球轴承（4） F、推力球轴承（5） G、单列深沟球轴承（6） H、单列角接触球轴承（7） I、圆柱轴向推力轴承（8） J、圆柱滚子轴承（N） K、四点接触球轴承（QJ） **注：扩号内的代码表示轴承编码的首位代码 常见的轴承代码表示 前坠（放在轴承编码的最前面，用“-”号隔开）： L 内圈或者外圈可以拆卸或者可分（不常用） 后坠： 内部设计方面： A、B、C、D、E、（表示内部设计的改进，例如E表示加强型的球和保持架） 外部设计方面 CA、独立导圈、内圈支持法兰 CB、 CC、改进的内部设计（相对于CA、CB） K、内孔带锥度 RS、单侧有摩擦密封（仅仅用于滚针轴承）
2RS、双侧有摩擦密封（仅仅用于滚针轴承） RS1、单侧有摩擦型密封 2RS1、双侧有摩擦型密封 Z、单侧有防尘盖 2Z、双侧有防尘盖 保持架方面： J、金属保持架（常用、一般省略） M、冲压黄铜保持架 P、塑料保持架 精度方面： P4、P4A、P5、P6 内部间隙方面： C1、C2、C3、C4、C5（间隙逐渐增大，正常值在C2和C3之间） 润滑脂方面： HT、LHT、LT、MT（适用于自润滑轴承，表示轴承内装的润滑脂适用的温度范围）
圆锥滚子轴承尺寸参数: 单列圆锥滚子轴承： 内径尺寸范围：20mm～1270mm 外径尺寸范围：40mm～1465mm 宽度尺寸范围：15mm～240mm 双列圆锥滚子轴承： 内径尺寸范围：38mm～1560mm 外径尺寸范围：70mm～1800mm 宽度尺寸范围：50mm～460mm 四列圆锥滚子轴承： 内径尺寸范围：130mm～1600mm 外径尺寸范围：200mm～2000mm 宽度尺寸范围：150mm～1150mm 公差 ZWZ公制圆锥滚子轴承具有普通级公差，也提供P6X、P6、P5、P4、P2级公差产品，全部与GB307.1相符合。 ZWZ英制圆锥滚子轴承具有普通级公差，根据需要也可提供CL2、CL3、CL0、CL00级公差产品。 径向游隙 ZWZ单列圆锥滚子轴承仅在安装后才有游隙，并在有另一个以相反方向定位的轴承进行调节后才能确定。 保持架
圆锥滚子轴承一般采用钢板冲压，筐形保持架，但尺寸较大时，亦采用车制实体支柱保持架。 1. 当轴承外径D≤650mm时，采用钢板冲压保持架，保持架后置代号均不标志 2. 当轴承外径D>650mm时，采用钢制实体支柱保持架，保持架后置代号不标志 允许误差 当量动载荷 P=Fr KN] 当Fa/Fr≤e时 P=0.4Fr +YFa [KN] 当Fa/Fr>e时 单列圆锥滚子轴承成对使用时（基本外形尺寸可不同），在计算轴承的当量动载荷时，必须计入径向载荷引起的附加轴向力。单列圆锥滚子轴承的附加轴向力S，可近似按下式计算：S= Fr/2Y 当量静载荷 单列圆锥滚子轴承 P0=0.5Fr +Y0Fa KN] 若P0
40Cr钢汽车半轴的热处理工艺 *** （中国矿业大学材料科学与工程学院江苏徐州 221116） 摘要: 制定40Cr 钢退火、正火、淬火、回火、调质热处理工 艺, 测定在各种热处理情况下试样的硬度和冲击韧性, 并进 行材料的金相组织分析, 得出了40Cr 钢调质处理具有良好综 合性能的结论。 关键词：汽车半轴；热处理工艺；金相组织；性能 1引言 汽车半轴是汽车的重要部件之一, 要求具有合理的最佳的静 扭强度和抗扭转疲劳性能. 是在汽车运行中承受自重和货物重量, 并传递扭矩的重要零件,常采用40Cr 钢制造, 其产品质量直接影 响着整车的性能。 40Cr 钢属于亚共析钢, 缓冷至室温后的显微组织为铁素体 加珠光体, 含有较少的合金元素, 属于低淬透性合金调质钢, 经 适当热处理后具有较高的强度、良好的塑性和韧性, 即具有良好 的综合力学性能, 常用于制造汽车的连杆、螺栓、传动轴及机床 主轴等机械零件。 2分析 汽车半轴的加工工艺流程如下：半轴材料采购→下料→花键 加热→锻造镦花键成形→另一端加热→锻造预镦制坯→加热→半 轴盘端摆辗成形→淬火→回火→校直→抛丸→铣端面钻中心孔→ 校正→粗车半轴法兰盘外端面和花键外圆→粗车法兰盘内端面和 外圆→精车法兰端和花键外圆→铣花键→清洗→中频淬火→回火 →校正→无损检测→钻半轴法兰盘孔→磨半轴法兰轴颈→精车半 轴法兰内端面→抛光→清洗→打标→包装。 对于40Cr的热处理，采用预备热处理和最终热处理。调质钢经热加工后, 必须经过预备热处理来降低硬度, 便于切削加工, 消除热加工时造成的组织缺陷,细化晶粒, 改善组织, 为最终热
处理做好准备。对于40Cr 钢而言, 可进行正火或退火处理。调质钢的最终热处理是淬火加高温回火。一般可以采用较慢的冷却速度淬火, 可以用油淬以避免热处理缺陷。当强度较高时, 采用较低的回火温度, 反之选用较高的回火温度。 铁碳合金相图 40Cr的化学成分及临界温度见表1 从铁碳合金相图可以看出：40Cr钢属于亚共析钢, 在缓慢冷却到室温后的组织为铁素体和珠光体。从钢的分类来看, 40Cr钢属于调质钢, 具有很高的强度及良好的塑性和韧性,也就是有良好的机械性能。40Cr钢主要应用于制造业，特别是机械类制造的材料。表1所示的是40Cr 的化学成分及临界温度。40Cr钢的热处理，各种参数都有规定，在实际操作中应注意： （1）40Cr 工件淬火后应采用油冷，40Cr 钢的淬透性较好，在油中冷却能淬硬，而且工件的变形、开裂倾向小，操作者要凭
1 轴类零件的功用、结构特点 轴类零件是机器中经常遇到的典型零件之一。它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。它主要用来支承传动零部件，传递扭矩和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 轴的长径比小于5 的称为短轴，大于20 的称为细长轴，大多数轴介于两者之间。 1.1轴类零件的毛坯和材料 1.1.1 轴类零件的毛坯 轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批生产多采用自由锻，大批大量生产时采用模锻。 1.1.2 轴类零件的材料 轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr 15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20Mn 2B、20Cr等低碳合金钢或38CrMoAI氮化钢。 45 钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45? 52HRC 40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。 轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50?58HRC
轴类零件的材料与热处理 一般轴类零件常用中碳钢，如45钢，经正火、调质及部分表面淬火等热处理，得到所要求的强度、韧性和硬度。 对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和表面淬火处理，使其具有较高的综合力学性能。对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的表面硬度，心部则获得较高的强度和韧性。对高精度和高转速的轴，可选用38CrMoAl 钢，其热处理变形较小，经调质和表面渗氮处理，达到很高的心部强度和表面硬度，从而获得优良的耐磨性和耐疲劳性。 附：钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。淬火能显著提高2钢的强度和硬度。如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。所以，淬火和回火是密不可分的两道热处理工艺。
车床主轴加工工艺过程分析 ⑴ 主轴毛坯的制造方法 锻件，还可获得较高的抗拉、抗弯和抗扭强度。 ⑵ 主轴的材料和热处理 45钢，普通机床主轴的常用材料，淬透性比合金钢差，淬火后变形较大，加工后尺寸稳定性也较差，要求较高的主轴则采用合金钢材料为宜。 ①毛坯热处理 采用正火，消除锻造应力，细化晶粒，并使金属组织均匀。 ②预备热处理 粗加工之后半精加工之前，安排调质处理，提高其综合力学性能 ③最终热处理 主轴的某些重要表面需经高频淬火。 最终热处理一般安排在半精加工之后，精加工之前，局部淬火产生的变形在最终精加工时得以纠正。 加工阶段的划分 ①粗加工阶段
用大的切削用量切除大部分余量，及时发现锻件裂纹等缺陷。 ②半精加工阶段 为精加工作好准备 ③精加工阶段 把各表面都加工到图样规定的要求。 粗加工、半精加工、精加工阶段的划分大体以热处理为界。 工序顺序的安排 毛坯制造——正火——车端面钻中心孔——粗车——调质——半精车表面淬火——粗、精磨外圆——粗、精磨圆锥面——磨锥孔。 在安排工序顺序时，还应注意下面几点：①外圆加工顺序安排要照顾主轴本身的刚度，应先加工大直径后加工小直径，以免一开始就降低主轴钢度。 ②就基准统一而言，希望始终以顶尖孔定位，避免使用锥堵，则深孔加工应安排在最后。但深孔加工是粗加工工序，要切除大量金属，加工过程中会引起主轴变形，所以最
电子科技大学。。。。。。学院 实验报告 （实验）课程名称典型轴类零件的数控车削工艺与加工 学生:……… 学号：10 指导教师：//// 日期：6-13周
电子科技大学 实验报告 学生：。。。。。。学号：11 指导教师：、、、 实验地点：工程训练中心114 实验时间：6-13周 一、实验室名称：工程训练中心 二、实验项目名称：典型轴类零件的数控车削工艺与加工 三、实验学时：32 四、实验原理： 用Mastercam软件设计图形并绘图，运用G代码，将工艺文件编制成数控加工程序，输入数控车床，加工出零件。 五、实验目的： （一）掌握轴类零件的结构特点、实际应用； （二）学习Mastercam软件绘图并进行粗工与精工程序编制； （三）掌握工艺制造工艺，学习对工程手册的使用； （四）掌握典型零件的毛培制造、热处理、机加工方法； （五）将传统加工与现代制造技术有机结合，合理制定数控加工工艺，正确使用数控设备及刀夹量具。 六、实验容： （一）、学习轴类零件的功用、结构特点及技术要求 轴类零件是机器中经常遇到的典型零件之一。它主要用来支承传动零部件，传递扭矩和承受载荷。轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、孔和螺纹及相应的端面所组成。根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。 轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。 轴用轴承支承，与轴承配合的轴段称为轴颈。轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：1、尺寸精度 起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。
调心滚子轴承的安装方 法 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-
调心滚子轴承安装最后应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时，应进行试验确定。轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。 调心滚子轴承的安装必须在干燥、清洁的环境条件下进行。安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 调心滚子轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。 调心滚子轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。 当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。
调心滚子轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。运转试验正常后方可交付使用。资深专家提醒一定要按照上为我们指出的安装方法进行，做到有循可依，使轴承得到长期运转。
第二节钢在热处理加热和冷却时的组织转变 在热处理过程中，由于加热、保温和冷却方式的不同，可以使钢发生不同的组织转变，从而可根据实际需要获得不同的性能。 一、钢在热处理加热与保温时的组织转变 ——钢热处理加热的目的是获得部分或全部奥氏体，组织向奥氏体转变的过程称奥氏体化。 加热至Ac1以上时：首先由珠光体转变成奥氏体（P→A）； 加热至Ac3以上时：亚共析钢中的铁素体将转变为奥体（F→A）； 加热至Ac cm以上时：过共析钢中的二次渗碳体将转变成奥氏体（Fe3C I→A） 1、奥氏体的形成过程 共析钢奥氏体化：热处理加热至Ac1以上时，将全部奥氏体化，过程如下图。 亚共析钢奥氏体化：原始组织为F+P，加热至Ac1以上时，P先奥氏体化，组织部分奥氏体化；加热至Ac3以上时，F奥氏体化，组织全部奥氏体化 过共析钢奥氏体化：原始组织为P+Fe3C，加热至Ac1以上时，P先奥氏体化，组织部分奥氏体化；加热至Ac m以上时，Fe3C奥氏体化，组织全部奥氏体化 2、奥氏体的晶粒大小
奥氏体晶粒对性能影响：奥氏体的晶粒越细小、均匀，冷却后的室温组织越细密，其强度、塑性和韧性比较高。 [奥氏体的晶粒度]：晶粒度是指多晶体内晶粒的大小，可以用晶粒号、晶粒平均直径、单位面积或单位体积内晶粒的数目来表示。GB/T8493-1987将奥氏体晶粒分为8个等级，其中1~4级为粗晶粒；5~8级为细晶粒。 4级5级6级7级 [本质粗晶粒钢]：热处理时随加热温度的升高，奥氏体晶粒迅速长大的钢。 [本质细晶粒钢]：热处理时随加热温度的升高，奥氏体晶粒不易长大的钢。一般完全脱氧的镇静钢、含碳化物元素和氮化物元素的合金钢为本质细晶粒钢。 3、影响奥氏体晶粒大小的主要因素 热处理工艺参数：加热速度、加热温度越、保温时间，其中加热温度对奥氏体晶粒大小的影响最为显著。 钢的化学成分：大多数合金元素（锰和磷除外）均能不同程度地阻止奥氏体晶粒的长大，特别是与碳结合能力较强的碳化物形成元素（如铬、钼、钨、钒等）及氮化物元素（如铌、钒、钛等），会形成难熔的碳化物和氮化物颗粒，弥散分布于奥氏体晶界上，阻碍奥氏体晶粒的长大。因此，大多数合金钢、本质细晶粒钢加热时奥氏体的晶粒一般较细。 原始组织：钢的原始晶粒越细，热处理加热后的奥氏体的晶粒越细。
轴类零件热处理工艺问题探析 摘要随着科学技术的不断发展，机械设备的大型化是发展的方向之一，尤其是在工程机械中，大截面的轴类零件得到广泛的应用。文章分析了两种典型轴类零件的热处理工艺，其一为大截面轴类零件，针对其两种不同的热处理方式进行了工艺比较，阐述了其各自不同的优点和缺点。同时，还对汽车前轴热处理工艺进行了较为简单的论述，以期对轴类零件的热处理工艺起到一定的参考作用。 关键词轴类零件；热处理；45钢 根据金属材料学基本原理，金属材料的组织结构直接决定了其力学性能，同时在热处理之后能否被淬透，得到马氏体组织，是决定材料力学性能的关键因素之一。而衡量钢材料经热处理之后获得马氏体组织能力的一个关键指标是钢的淬透性，同时钢的淬透性还直接决定了淬火之后所获得淬硬层的厚度。同时轴类零件的尺寸和材料性质等对热处理工艺的影响也很大，下面将从这两个角度，分别列举大截面45号钢轴类零件和汽车前轴零件的热处理工艺过程，来对轴类零件热处理工艺问题进行分析。 1大截面45号钢轴类零件热处理试验分析 钢热处理力学后的力学性能除了受到其淬透性的影响外，还受到其他相关因素的影响，包括尺寸和零件的结构等因素，其中尺寸是一个比较重要的因素。对于45号钢而言，其在水中的淬透临界直径为14~22 mm。这就使得在进行大直径、大截面45号钢零件进行淬火时，其淬硬层的深度一直是热处理工艺中最为关心的问题之一，它直接关系到热处理之后工件的相关性能是否能达到设计的要求。因此，对大截面的45号钢轴类零件的热处理工艺路线及关键的工艺步骤进行分析具有现实的意义。 1.1试验方法 实验中所采用的零件材料为在生产现场进行调质处理的45号钢，其主要的化学成分为：C 0.43％-0.51％、Si 0.18％-0.38％、 Mn 0.49％-0.79％，S 0.04％-0.056%、P 0.040%。零件的直径为这样六种：40 mm、60 mm、80 mm、100 mm、120 mm和150 mm，同时其长度均大于直径的2.5倍，棒材在剥去外表层1 mm厚的表皮之后留待备用。试验中零件进行淬火的温度为845℃，而淬火介质是浓度为10％的盐水，回火温度为200~600℃。在进行热处理之后，需要磨去其表面的氧化皮，确保接下来的硬度测试的准确性及表面积碳对工件硬度造成的影响。每个试样进行热处理之后，在其长度的二分之一处用砂轮机在水冷的条件下进行剖开，沿同心圆对硬度进行测定，以确保数据的可靠程度。 1.2试验结果及分析
圆锥滚子轴承的安装 一、轴承的安装： 轴承的安装必须在干燥、清洁的环境条件下进行。安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺，铸件未加工表面必须除净型砂。 轴承安装前应先用汽油或煤油清洗干净，干燥后使用，并保证良好润滑，轴承一般采用脂润滑，也可采用油润滑。采用脂润滑时，应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。润滑脂填充量为轴承及轴承箱容积的30%-60%，不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂，用户可直接使用，不可再进行清洗。 轴承安装时，必须在套圈端面的圆周上施加均等的压力，将套圈压入，不得用鎯头等工具直接敲击轴承端面，以免损伤轴承。在过盈量较小的情况下，可在常温下用套筒压住轴承套圈端面，用鎯头敲打套筒，通过套筒将套圈均衡地压入。如果大批量安装时，可采用液压机。压入时，应保证外圈端面与外壳台肩端面，内圈端面与轴台肩端面压紧，不允许有间隙。 当过盈量较大时，可采用油浴加热或感应器加热轴承方法来安装，加热温度范围为80℃-100℃，最高不能超过120℃。同时，应用螺母或其它适当的方法紧固轴承，以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙。 单列圆锥滚子轴承安装最后应进行游隙的调整。游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时，应进行试验确定。双列圆锥滚子轴承和水泵轴连轴承在出厂时已调整好游隙，安装时不必再调整。 轴承安装后应进行旋转试验，首先用于旋转轴或轴承箱，若无异常，便以动力进行无负荷、低速运转，然后视运转情况逐步提高旋转速度及负荷，并检测噪音、振动及温升，发现异常，应停止运转并检查。运转试验正常后方可交付使用。 二、轴承的拆卸：
齿轮材料的选择及其热处理工艺 1、齿轮材料的选择原则 齿轮材料的种类很多，在选择时应考虑的因素也很多，下述几点可供选择材料时参考： 1）齿轮材料必须满足工作条件的要求。例如，用于飞行器上的齿轮，要满足质量小、传递功率大和可靠性高的要求，因此必须选择机械性能高的合金银；矿山机械中的齿轮传动，一般功率很大、工作速度较低、周围环境中粉尘含量极高，因此往往选择铸钢或铸铁等材料；家用及办公用机械的功率很小，但要求传动平稳、低噪声或无噪声、以及能在少润滑或无润滑状态下正常工作，因此常选用工程塑料作为齿轮材料。总之，工作条件的要求是选择齿轮材料时首先应考虑的因素。 2）应考虑齿轮尺寸的大小、毛坯成型方法及热处理和制造工艺。大尺寸的齿轮一般采用铸造毛坯，可选用铸钢或铸铁作为齿轮材料。中等或中等以下尺寸要求较高的齿轮常选用锻造毛坯，可选择锻钢制作。尺寸较小而又要求不高时，可选用圆钢作毛坯。 齿轮表面硬化的方法有：渗碳、氨化和表面淬火。采用渗碳上艺时，应选用低碳钢或低碳含金钢作齿轮材料；氨化钢和调质钢能采用氮化工艺；采用表面淬火时，对材料没有特别的要求。 3）正火碳钢，不论毛坯的制作方法如何，只能用于制作在载荷平稳或轻度冲击下工作的齿轮，不能承受大的冲击载荷；调质碳钢可用于制作在中等冲击载荷下工作的齿轮。 4）合金钢常用于制作高速、重载并在冲击载荷下工作的齿轮。 5）飞行器中的齿轮传动，要求齿轮尺寸尽可能小，应采用表面硬化处理的高强度合金钢。 6）金属制的软齿面齿轮，配对两轮齿面的硬度差应保持为30～50HBS或更多。当小齿轮与大齿轮的齿面具有较大的硬度差（如小齿轮齿面为淬火并磨制，大齿轮齿面为常化或调质）；且速度又较高时，较硬的小齿轮齿面对较软的大齿轮齿面会起较显著的冷作硬化效应，从而提高了大齿轮齿面的疲劳极限。因此，当配对的两齿轮齿面具有较大的硬度差时，大齿轮的接触疲劳许用应力可提高约20％，但应注意硬度高的齿面，粗糙度值也要相应地减小。 2、齿轮材料的选择 齿轮齿条是现代机械中应用最广泛的一种机械传动零件。齿轮传动通过轮齿互相啮合来传递空间任意两轴间的运动和动力，并可以改变运动的形式和速度。齿轮传动使用范围广，传动比恒定，效率较高，使用寿命。在机械零件产品的设计与制造过程中，不仅要考虑材料的性能能够适应零件的工作条件，使零件经久耐用，而且要求材料有较好的加工工艺性能和经济性，以便提高零件的生产率，降低成本，减少消耗。如果齿轮材料选择不当，则会出现零件的过早损伤，甚至失效。因此如何合理地选择和使用金属材料是一项十分重要的工作。 满足材料的机械性能，材料的机械性能包括强度、硬度、塑性及韧性等，反映材料在使用过程中所表现出来的特性。齿轮在啮合时齿面接触处有接触应力，齿根部有最大弯曲应力，可能产生齿面或齿体强度失效。齿面各点都有相对滑动，会产生磨损。齿轮主要的失效形式有齿面点蚀、齿面胶合、齿面塑性变形和轮齿折断等。因此要求齿轮材料有高的弯曲疲劳强度和接触疲劳强度，齿面要有足够的硬度和耐磨性，芯部要有一定的强度和韧性。 例如，在确定大、小齿轮硬度时应注意使小齿轮的齿面硬度比大齿轮的齿面硬度高30-50HBS，是因为小齿轮受载荷次数比大齿轮多，且小齿轮齿根较薄，强度低于大齿轮。为使两齿轮的轮齿接近等强度，小齿轮的齿面要比大齿轮的齿面硬一些。 另一方面，根据材料的使用性能确定了材料牌号后。要明确材料的机械性能或材料硬度，然后我们可以通过不同的热处理工艺达到所要求的硬度范围，从而赋予材料不同的机械性能。如材料为40Cr合金钢的齿轮，当840-860℃油淬，540-620℃回火时，调质硬度可达28-32HRC，可改善组织、提高综合机械性能；当860-880℃油淬，240—280℃回火时，硬度可达46-51HRC，则钢的表面耐磨性能好，芯部韧性好，变形小；当500-560℃氮化处理，氮化层0.15 -0.6mm时，硬度可达52-54HRC，则钢具有高的表面硬度、高的耐磨性、高的疲劳强度，较高的抗蚀性和抗胶合性能且变形极小；当通过电镀或表面合金化处里后，则可改善齿轮工作表面摩擦性能，提高抗腐蚀性能 3、齿轮常用材料 齿轮常用材料摘要：齿轮依靠结构尺寸材料强度承受载荷要求材料具有强度韧性耐磨性齿轮形状复杂齿轮精度要求要求材料工艺常用材料锻钢铸钢铸铁锻钢硬度分为大类HB称为软齿称为硬度HB工艺过程锻造毛坯正火粗车调质加工常用材料SiMnCr 液体动静压轴承常用轴壳配轴承轴承的密封类型精密轴承工序间防锈新工艺轴承寿命强化
1定义 圆锥滚子轴承属于分离型轴承，轴承的内、外圈均具有锥行滚道。该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。当轴承承受径向负荷时，将会产生一个轴向分力，所以当需要另一个可承受反方向轴向力的轴承来加以平衡。单列圆锥滚子轴承承受轴向负荷的能力取决于接触角，即外圈滚道角度，角度越大，轴向负荷能力也越大。圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。在轿车的前轮轮毂中，用上了小尺寸的双列圆锥滚子轴承。四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。 2结构特点 圆锥滚子轴承的类型代号为30000[1]，圆锥滚子轴承为分离型轴承。一般情况下，尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。 外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。不允许在设计制造时更改。以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。 圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。与角接触球轴承相比、承载能力大，极限转速低。圆锥滚子轴承能够承受一个方向的轴向载荷，能够限制轴或外壳一个方向的轴向位移。 3分类 单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492 （GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。[1]
第四章金属材料的基础知识和热处理的基本知识 第一部分：学习内容 1、钢的分类：|（1）-碳钢:含碳量低于2%的铁碳合金;-合金钢:在钢中特意加入一种或几种其它合金元素组成的钢;-生铁:含碳量高于2%的铁碳合金.,可通过铸造方法制造零件,所以又称铸铁. （2）按化学成分分类： 碳钢-低碳钢:含碳量小于0.25%;-中碳钢:含碳量为0.25~0.55%;-高碳钢:含碳量大于0.55%. 合金钢-低合金钢:合金元素总含量小于3.5%;-中合金钢:合金元素总含量3.5~10%;-高合金钢:合金元素总含量大于10%; 2、洛氏硬度与布氏硬度值近似关系： HRC≈1/10HB 3、热处理及其常用工艺方法 热处理的定义-利用钢在固态下的组织转变,通过加热和冷却获得不同组织结构,从而得到所需性能的工艺方法统称热处理. 常用热处理工艺方法：退火-将钢加热到一定温度,保温一段时间,然后随炉一起缓慢冷却下来,以期得到接近平衡状态组织的一种热处理方法. 4、完全退火:AC3以上30~50℃,用于消除钢的某些组织缺陷和应力,改善切削加工性能; 等温退火:加热到AC3,以上30~50℃,较快的冷却到略低于Ar1的温度,并在此温度下等温到奥氏体全部分解为止,然后出炉空冷.适用于亚共析钢、共析钢，尤其广泛用于合金钢的退火。优点是周期短，组织和硬度均匀。 5、正火-正火和退火加热方法相似，只是冷却速度比退火稍快（空冷），得到的是细片状珠光体（索氏体），强度、硬度比退火的高，与退火相比，工艺周期短，设备利用率高。主要用于低碳钢获得满意的机械性能和切削性能、过共析工具钢消除网状渗碳体、中碳钢代替退火或作为淬火前的预先热处理。 6、淬火-将钢加热到AC1以上30~50℃(共析钢、过共析钢）或AC3以上30~50℃（亚共析钢），保温一段时间，然后快冷得到高硬度的马氏体组织的工艺方法。用以提高工件的耐磨性。 7、回火-将淬火后的工件加热到A1以下某一温度，保温一段时间，然后以一定的方式冷却（炉冷、空冷、油冷、水冷等） -目的：1）降低淬火工件的脆性，消除内应力（热应力和组织应力），使淬火组织趋于稳定，同时也使工件尺寸趋于稳定；2）获得所需的硬度和综合机械性能。 8、焊后消除应力热处理(PWHT、ISR):目的是消除应力、降低硬度、改善组织、稳定尺寸,避免制造和使用过程产生裂纹; 9、试述T8A的含义：含碳量为8‰的高级优质碳素工具钢。 10、怎样区别无螺纹的黑铁管与直径相似的无缝钢管？ 答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝和管子直径来判断。 11、何谓钢的热处理？ 答：所谓钢的热处理就是在规定范围内将钢加热到预定的温度，并在这个温度保持一定的时间，然后以预定的速度和方法冷下来的一种生产工艺。 12、试述T7的含义。 答：T7的含义为：含碳量为7‰的碳素工具钢。 13，退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢
