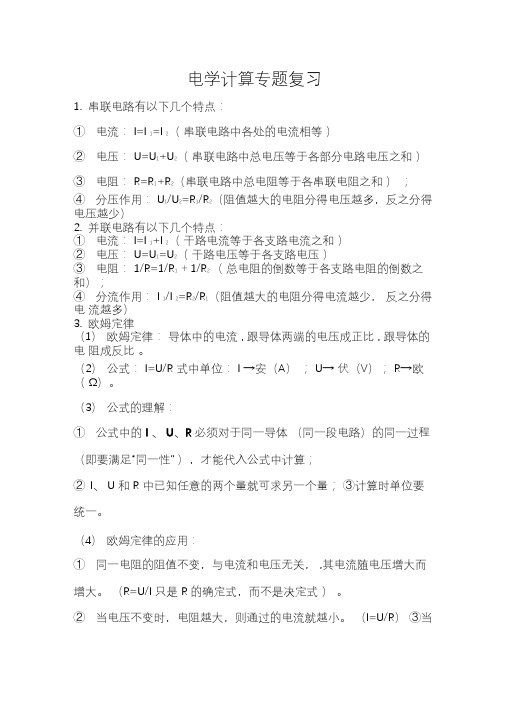

电学计算专题复习
1.串联电路有以下几个特点：
①电流：I=I1=I2(串联电路中各处的电流相等)
②电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和)
③电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；
④分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少）
2.并联电路有以下几个特点：
①电流：I=I1+I2(干路电流等于各支路电流之和)
②电压：U=U1=U2(干路电压等于各支路电压)
③电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；
④分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多）
3.欧姆定律
(1)欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
(2)公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)。
(3)公式的理解：
①公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；
②I、U和R中已知任意的两个量就可求另一个量；
③计算时单位要统一。
(4)欧姆定律的应用：
①同一电阻的阻值不变，与电流和电压无关，,其电流随电压
增大而增大。(R=U/I只是R的确定式，而不是决定式) 。
②当电压不变时，电阻越大，则通过的电流就越小。(I=U/R)
③当电流一定时，电阻越大，则电阻两端的电压就越大。(U=IR)
4、电表的使用
电流表电压表使用与用电器串联与用电器并联
量程0~0.6A、0~3A 0~3V、0~15V
最小分度
0.02A、0.1A 0.1V、0.5V
值
1．在图13（a）所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器上标有“20Ω1A”字样，闭合电键S，当滑动变阻器R2的滑片P移到某一位置时，电流表A的示数为0.4安。
①求R1两端的电压U1。
②求此时R2消耗的电功率P2。
③现有一个表盘如图13（b）所示的电压表可接入电路。
当选用挡量程，并把电压表接入两点时，在移动滑动变阻器滑片P的过程中电压表指针偏转变化角度最大。求此时滑动变阻器接入电路的阻值范围。
21．①U1＝R1I1 1分
＝10欧×0.4安＝4伏1分
②P2＝U2I2＝（U?U1）I1 1分
＝（6伏?4伏）×0.4安＝0.8瓦1分
③3V CD 2分
U2＝0 R2＝0 1分
U2＝3V R1∶R2＝U1∶U2
R2＝（3V/3V）×10欧＝10欧1分
R2的范围是0欧—10欧。
2．在图12（a）所示的电路中，电阻R1的阻值为10欧，所用电表均为图12（b）所示规格。
①若电源电压为3伏，闭合电键S，求通过电阻
R1的电流I1。
②现电路中的电源电压
可变：
(a) 若滑动变阻器R2标
有“50Ω1A”的字样，求
为保证通过干路的电流达到最大时，电源所需的最小电压U min。
(b) 若滑动变阻器R2标有“5Ω3A”的字样，求在电源电压可变范围内，通过电阻R1的最大电流I1max。
①I1＝U1/ R1＝3伏/10欧＝0.3安3分
②(a) I1＝I－I2＝3安－1安＝2安1分
U1＝I1R1＝2安×10欧＝20伏2分
上海市各区县2017届初三物理试题电学实验专题分类精编 一、伏安法测电阻 1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。 ⑴小徐同学连接的电路如图15所示，图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。（用2B 铅笔在答题纸的相应位置连线） ⑵ 在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。 2、（2017崇明第23题）测定某导体 （1） 最基本的方法叫做是伏安法；其实验原理是根据 （2） ；实验时所用的两个电表在接入电路时应注意：①选择适当的 （3） 、②正确连接 （4） 。 实验次 数 导体 ______ _ ________ 1 甲 ／ ／ 2 ／ ／ 3 ／ ／ 4 乙 ／ ／ 5 ／ ／
3、（2017虹口第26题） 小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R x 、电流表、电压表、滑动变阻器两个（甲：“20? 2A ”，乙：“50? 2A ”）、电键以及导线若干。小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示。小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。 ① 若小华选择的变阻器为________，他实验所用电源的电压为________。 ② 实验中他们分别移动变阻器的滑片P 到某一位置时，观察到电流表示数均如图12所示。他们继续移动滑片P ，发现当电压表示数最大时，电流表指针在图12的位置上恰好都偏转了8格。请将他们的实验数据填写在表一、表二的实验序号2中。________ ③ 小华和小明都只测量了两组数据，不符合实验要求，两位同学讨论后找到了解决问题的办法。请简要说明他们的解决办法，并通过计算求出R x 的阻值（计算电阻时精确到欧）。________ 4、（2017奉贤第26题） 小陈同学做“用电流表、电压表测电阻”实验，电源电压保持不变，现有待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元 表一：小华的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2 3 表二：小明的实验记录 实验 序号 电压表示数 （伏） 电流表示数 （安） 1 2 3
22．（2018?烟台） 神奇的光伏高速公路 全球首段承载式光伏高速公路2017年12月28日在山东济南通车，光伏路面全长1120米，路面顶层是类似毛玻璃的新型材料，摩擦系数高于传统沥青路面，保证轮胎不打滑的同时，还拥有较高的透光率，让阳光穿透它：使下面的太阳能把光能转换成电能，发电装机容量峰值功率为．预计年发电量约100万千瓦，参与测试的一名中巴车司机说：“路面的感觉和平常高速一样，刹车距离和平常路面一样。”在冬季，这段路面还可以将光能转化为热能，消融冰雪，确保行车安全。 报道称，这光伏滑路面还预留了电磁感应线圈，随着电动汽车无线技术的配套，未来可实现电动车边跑边充电，预留的信息化端口还可接入各种信息采集设备：车辆信息、拥堵状况等信息将汇聚成交通大数据，构建大数据驱动的智慧云控平台，通过智能系统，车辆管控等措施，能更有效的提升高速公路的运行效率。 晒晒太阳就能发电，公路变成”充电宝”，自行融化路面积雪…，这就是智见公路的先行案例。 阅读上文，回答下列问题： （1）交章中有个物理量的单位有误，请你指出来并改正； （2）简要描述“新型材料”的特性； （3）光伏高速公路的设计应用了哪些物理知识（回答三点即可）。 【分析】（1）功率的单位是W、kW；电功、电能的单位是千瓦时； （2）根据题中信息从摩擦、透光率、能量转化、电磁感应几方面分析解答； （3）增大摩擦力的方法：增大压力、增加接触面的粗糙程度； 太阳能电池板可以把光能转化成电能； 电磁感应线圈：机械能转化成电能。 【解答】答：（1）功率的单位是W、kW；电功、电能的单位是千瓦时，故题目中的错误
“预计年发电量约100万千瓦”，应该为“100万千瓦时”； （2）有题中信息知：“新型材料”的特性为：摩擦力大，保证轮胎不打滑； 透光率高使下面的太阳能把光能转换成电能； 还可以将光能转化为热能，消融冰雪，确保行车安全电； 磁感应线圈可实现电动车边跑边充电； （3）①路面顶层是类似毛玻璃的新型材料，是在压力一定时，通过增大接触面的粗糙程度来增大车辆行驶时与地面的摩擦力； ②阳光穿透它达到中层的光伏发电组件时，消耗太阳能，产生电能，即将太阳能转化为电能。 ③太阳能电池板可以把光能转化成电能，若将预留的金属线圈与太阳能电池相连，线圈中会用电流，电流周围就会产生磁场，当电动汽车内的线圈随汽车运动时，线圈在磁场中做切割磁感线运动，会在汽车的线圈中产生感应电流，从而实现运动中的无线充电，解决电动汽车充电难的问题。 【点评】考查了物理量的单位、增大摩擦力的方法、能量转化以及发电机的工作原理，理解电磁感应现象的运用。 18．（2018·潍坊）北京8分钟 2018年平昌冬奥会闭幕式上，“北京8分钟”表演惊艳全世界，同时宣告冬奥会进入北京时间。短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”闭幕式上，演员穿着目前国内最大尺寸的熊猫木偶道具进行轮滑表演，给人留下了深刻印象。为达到最佳表演效果，需要严格控制道具的质制作团队在原有工艺的基础上不断改良和创新，经过反复对比和测试，最终确定用铝合金管材和碳纤维条作为制作材料。最终版的熊猫木偶道具质量仅为10kg装载着大屏幕的机器人与轮滑舞者进行了互动表演，为体现冰雪主题，大屏幕也使用了新技术，让它们看起来像是用冰雪制成的“冰屏”，每块“冰屏”长3m。为保证“冰屏”具有较强的抗风能力，“冰屏”的整个结构非常精密，卡槽与屏之间的距离达到微米级，经过风洞测试，每块“冰屏”都能承受15m/s
题型复习(四)综合计算题 第1讲力学计算 题型之一压强和浮力的综合计算 1．(2017·威海)夏鸥在研究某种物质的属性时发现该物体要浸没在煤油中保存．于是他将体积为1×10－3 m3、重为6 N的该物体用细线系在底面积为250 cm2的圆柱形容器的底部，并浸没在煤油中，如图所示．(煤油的密度为0.8×103kg/m3，g取10 N/kg)求： (1)细线受到的拉力是多大？ (2)若细线与物体脱落，待物体静止后煤油对容器底的压强变化了多少？ 2．(2017·咸宁)底面积为100 cm2的平底圆柱形容器内装有适量的水，放置于水平桌面上．现将体积为500 cm3、重为3 N的木块A轻放入容器内的水中，静止后水面的高度为8 cm，如图甲所示，若将一重为6 N的物体B用细绳系于A的下方，使其恰好浸没在水中，如图乙所示(水未溢出)，不计绳重及其体积，ρ水＝1.0×103kg/m3，g取10 N/kg，求： (1)图甲中木块A静止时浸入水中的体积． (2)物体B的密度．甲乙 (3)图乙中水对容器底部的压强．
3．(2017·天水 ) 如图甲所示，不吸水的长方体物块放在底部水平的容器中，物块的质量为0.2 kg ，物块的底面积为50 cm 2，物块与容器底部用一根质量、体积均忽略不计的细绳相连，当往容器中缓慢注水至如图乙所示位置，停止注水，此时，物块上表面距水面10 cm ，绳子竖直拉直，物块水平静止，绳子的拉力为2 N ．已知ρ水＝1.0×103 kg /m 3，g 取10 N /kg .求： (1)物块的重力． (2)物块的密度． 甲 乙 (3)注水过程中，绳子刚好竖直拉直时到图乙所示位置时，水对物块下表面压强的变化范围． 4．(2017·贵港)如图甲所示，放在水平桌面上的圆柱形容器的底面积为100 cm 2，装有20 cm 深的水，容器的质量为0.02 kg ，厚度忽略不计．A 、B 是由密度不同的材料制成的两实心物块，已知B 物块的体积是A 物块体积的1 8.当把A 、B 两物块用细线相连放入水中时，两物块恰好悬浮，且没有水溢出，如图乙所示，现剪断细线，A 物块上浮，稳定后水对容器底的压强变化了60 Pa ，物块A 有1 4 体积露出水面．已知水的密度为1.0×103 kg /m 3，g 取10 N /kg .求： (1)如图甲所示，容器对水平桌面的压强． (2)细线被剪断前后水面的高度差． 甲 乙 (3)A 、B 两物块的密度．
上海中考物理电学计算专题训练 【题型一：电源可变-电流范围】 例1．在如图所示电路中，电源电压可在4~8伏范围内调节，变阻器R 2上标有“20Ω 2Α”字样。当电路中的电流 为0.4安时，R 1两端的电压为2伏。 ③若在变阻器R 2两端并联一个电压表，所用量程为0~3伏，求该电路正常工作情况下，电路中的电流可调到的最大值和最小值。 例2.在如图所示电路中，定值电阻R 1=10欧，滑动变阻器R 2标有“50Ω 1A ”字样。当闭合电键S 时，若电源电压 为12伏，通过R 1的电流为0.4安。 ③若电源电压在6伏～15伏间可变，在确保电路正常工作前提下，当电源电压为_________伏时，通过移动变阻器滑片的位置，可使电路中电流的变化量为最大，并求出这个最大值。 练习: 1．在如图（a ）所示的电路中，电阻R 1的阻值为10欧，所用电表均为如图（b ）所示规格。 ② 现电路中的电源电压可变： (a) 若滑动变阻器R 2标有“50Ω 1A ”的字样，求为保证通过干路的电流达到最大时，电源所需的最小电压U min 。 (b) 若滑动变阻器R 2标有“5Ω 3A ”的字样，求在电源电压可变范围内，通过电阻R 1的最大电流I 1max 。
2.如图所示，灯L 上标有“12V 3.6W ”，定值电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 1A ”。 （2）断开S 1、S 2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A ，0～3V 。移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。求允许替换电源的范围。 3．在如图所示的电路中，电阻R 1的阻值为20欧，滑动变阻器R 2上标有“10 2.5A ”字样。闭合电键S ，电流表A 的 示数为0.9安。 （2）若电源电压可变，电流表A 选接“0~3A ”量程。现用定值电阻R 0替换R 1，要求：电源电压取6~12伏之间任一值，在移动变阻器滑片P 的过程中，电流表A 的指针能达到满刻度处。 第一，现有阻值为10欧和15欧的两个电阻，满足上述要求时应选择的电阻阻值为_______欧。 第二，满足上述要求时替换的定值电阻R 0的取值范围为_______欧至_______欧。 【题型二:指针偏转】 例3. 在如图所示的电路中，电源电压为18伏且不变，电阻R 1的阻值为15欧，滑动变阻器R 2上标有“50Ω 1.5A” 字样，所用电表为学校实验室常用电表。闭合电键S 后，电流表的示数为0.4安。 ③如果要使两电表的指针偏离零刻度线的角度相同，且电路能正常工作。 第一，不改变电表量程，移动滑片P 能否满足上述要求；若能，请说明滑片P 应向哪个方向移动；若不能，请简要说明理由。 第二，选择合适的电表量程，满足上述要求共有______种可能。请另选一种满足上述要求的情况：电流表量程0~____安，电压表量程0~_____伏，并计算当满足上述要求时，电路中的电流大小I 。
2017中考物理分类汇编：质量和密度 一、选择题 1．（2017?）根据生活经验，以下估测最接近实际的是（） A．人感觉舒适的环境温度为37℃ B．中学生的质量约为500kg C．人正常步行的速度约为1.1m/s D．中学生的鞋长约为42cm 【答案】C 2.（2017?）为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。根据建议，你估计中学生肩负的书馆总质量通常不要超过（） A. 9t B. 9kg C. 9g D. 9mg 【答案】B 3．（2017?）如图所示的测量结果记录正确的是 A．物体长度为1.45cm B. 物体质量为6.6g C.温度计示数为16℃ D.电流表示数为0.32A 【答案】A 4．（2017?龙东）（选）入春以来气候干燥，龙东地区多处发生火灾．如若被困火灾现场，建筑物受困人员应捂鼻、弯腰迅速撤离火场，这是因为燃烧产生的有毒有害气体与空气相比（） A．温度较低，大量聚集在房间下方 B．密度较大，大量聚集在房间下方 C．温度较高，大量聚集在房间上方 D．密度较小，大量聚集在房间上方 【答案】CD 5．（2017?）有四个容量均为200ml的瓶子，分别装满酱油、纯水、植物油和酒精，那么装的质量最多的是（ρ酱油＞ρ纯水＞ρ植物油＞ρ酒精）（） A．纯水 B．酱油 C．酒精 D．植物油 【答案】B
6．（2017?）学习质量和密度的知识后，小明同学想用天平、量筒和水完成下列实践课题，你认为能够完成的是（） ①测量牛奶的密度②鉴别金戒指的真伪③测定一捆铜导线的长度 ④鉴定铜球是空心的还是实心的⑤测定一大堆大头针的数目． A．①② B．①②④ C．①②④⑤D．①②③④⑤ 【答案】C 【解析】 ①测量牛奶的密度：需要用天平测量牛奶质量，用量筒测量牛奶的体积，用密度公式求出密度，可以完成； ②用天平测量戒指的质量，用量筒和水测量戒指的体积，用密度公式求出密度，可以鉴别金戒指的真伪，可以完成；③取一小段铜导线，可以测它的质量、体积，算出它的密度，但无法测铜导线的直径、总质量，就无法得出它的长度，不能完成实验；④鉴别铜球是空心的还是实心的：用天平测量铜球的质量，用量筒和水测量体积，用密度公式求出密度，然后和铜的密度比较，可以完成实验；⑤用天平称出一堆大头针的数目：先用天平测量50个大头针的质量，求出一个大头针的质量，再用天平测量一堆大头针的总质量，求出一堆大头针的数量，可以完成；故应选C。 7、（2017?）甲、乙两种物质的m-V图象如图所示，分析图象可知（） A、若甲、乙的质量相等，则甲的体积较大； B、若甲、乙的体积相等，则甲的质量较小； C、两物质的密度之比为4：1； D、两物质的密度之比为1：4。 【答案】C 8. （2017?）图6是标准大气压下，质量为1g的某液体的体积---温度图，以下说确的是（）
2019年上海中考物理电学计算冲刺复习 1.在图9所示的电路中，电源电压恒定为6伏，定值电阻R 1阻值为10欧，闭合电键S ，电流表的示数为0.9安。R 1R 2 A S ①求通过电阻R 1的电流。 ②求10秒内电流通过电阻R 2做的功。 ③现用一只标有“50欧2安”的滑动变阻器替换定值电阻R 1或R 2。要求：替换后，电源的最大功率不小于15瓦。 i ）为满足上述要求，应选用滑动变阻器替换定值电阻 （选填“R 1”或“R 2”），并说明理由。 ii ）求替换后电源的功率范围。2.如图（a ）所示电路，电源电压为12伏且不变，R 1的阻值为20欧，滑动变阻器R 2是规格为“20欧3安” 和“60欧2安”中的一个，闭合开关S 后。S a R 2P R 1（a ）（b ） ①求通过R 1的电流I 1。 ②求10秒内电流通过R 1做的功W 1。 ③若将一个表盘如图（b ）所示的完好的电流表接入电路某处，在电路安全工作的情况下，移动变阻器的滑片P ，使电路消耗的最大功率与最小功率的比值最大。 （a ）请判断符合上述要求所用变阻器的规格是 ；电流表连接在(选填“a”、“b”、“a 或b”)处。（b ）求此功率的最大值P 最大。b
3.在图所示的电路中，电源电压恒定为6伏，定值电阻R 1阻值为10欧。电键S 闭合时，电流表示数为1安。求： ①通过R 1的电流。 ②电源的电功率； ③现有三个滑动变阻器，A ：50欧2安；B ：100欧 1.5安；C ：150欧1安，请选择其中一个替换定值电阻R 1或R 2。要求：闭合电键S ，在保证各元件都能正常工作的情况下，移动滑动变阻器的滑片分别在滑动变阻器上的三个不同位置a 、b 、c 时，电流表示数情况如下表所示。 为满足上述要求，应选用滑动变阻器 （填写代表滑动变阻器的字母）替换定值电阻（选 填“R 1”或“R 2”），并说明理由。S 图9R 1 R 2 A 4.在图15（a ）所示的电路中，电源电压为6伏且保持不变，电阻R 1的阻值为5欧，闭合电键S 。求： ①通过电阻R 1的电流I 1。 ②10秒内电流通过R 1做的功W 1。（a ） （b ）S R 1 R 2S 1 P A 图15- ③将电流表A 1串接在电路某处，闭合电键S 1和S ，保证电路各元件都正常工作的情况下，移动变阻器的滑片P ，发现电流表A 示数与A 1示数比值最大为6，比值最小为2。电流表A 、A 1表盘均如图15（b ）所示， （a ）请判断：电流表A 1串接在（选填“R 1支路”、“R 2支路”或“干路”）上。 （b ）通过计算判断滑动变阻器R 2的规格“ 欧，安”。滑片位置 电流表示数（安）a 0.5b 1.1c 1.4
2017年中考物理专题《开放类型题》 【题型概述】 题型特征:所谓开放性试题，即把题目的封闭性问题变为开放性问题，其开放可能在于条件、结论、解法，也可能在于问题的设问角度、方式的变化，有的问题答案也不唯一从试题的内容来分类，又可分为情景信息开放题、综合计算开放题和实验开放题，它涉及面广，在填空、探究、计算、作图中都会出现. 此类试题选取的材料一般都是常见的，但角度翻新，重在考查学生综合探究和创新设计的能力，百花齐放，使得学生的个性得到了张扬，从而实现了思维的创新. 解题策略:解答此类题目时，思维要不拘一格，从所给出的信息中尽可能扩展、朝各个方向去探寻各种不同的解决途径和答案.挖掘题目中的隐含条件是解答这类试题的关键，对问题要从不同角度进行探索，从不同层面上进行分析，从正反两极进行比较，要克服思维定式，避免思维僵化及单一另外，由于开放题的难度与题中所提供的情景和学生所熟悉程度有关，因此在日常生活中一定要做有心人，注意观察身边的各种物理现象，思考各种现象之间涉及的物理知识，加深对物理概念、规律的理解. 【真题精讲】 类型一提问型开放性题 典例1.如图所示是用来演示惯性小实验的示意图，请你根据所观察到的现象提出两个问题，并用所学的物理知识加以解释. 示例:弹片为什么会弯曲? 力可以使物体的形状发生改变. 【解析】(1)弹性钢片在力的作用下发生弯曲，说明:力可以使物体发生形变; (2)由于小砝码具有惯性，要保持原来的静止状态，所以小砝码不会随小木片飞出. (3)弹性钢片打击小木片时，小木片受到力的作用，在力的作用下小木片飞出去，小木片的运动状态发生改变，这说明:力可以改变物体的运动状态. (4)飞出去的小木片在运动过程中受到竖直向下的重力作用，小木片下落. (5)弹性钢片将小木片弹走时，弹性钢片的弹性势能转化为小木片的动能. 【答案】1.纸片为什么会向前运动?力可以改变物体的运动状态. 2. 砝码为什么落在原处?因为砝码具有惯性. 1. 如图所示是女排运动员打排球拦网时的场景.请你从力学角度提出一个问题并回答.
2017中考物理力学综合试题 1、如图29所示为沈阳自动化研究所研制的救援机器人，在雅安地震救援现场首次进行作业。 若 该机器人的质量为18kg，履带与地面接触的总面积为0.6m2。求： （1）该机器人的重力； （2）该机器人对水平地面的压强。 图29 2、核潜艇是潜艇中的一种类型，指以核反应堆为动力来源设计的潜艇。核潜艇水下续航能 力能达到20万海里，自持力达60—90天。某核潜艇排水量(排水量指潜艇潜行时排开水的质量)：6500吨；航速：水上最大16节，水下最大22节；潜深：300m。（ρ海水=1.03×103kg/m3，g取10N/kg）求： （1）22节相当于多少千米/小时？（1节是指1小时行驶1海里，1海里等于1852米）（2）该核潜艇在水下航行时受到的浮力是多少？ （3）核潜艇潜入水下300m时，受到海水的压强是多少？
3、图是某车站厕所的自动冲水装置，圆柱体浮筒A的底面积为400cm2，高为0.2m，盖片B 的面积为60cm2（盖片B的质量，厚度不计）。连接AB是长为0.3m，体积和质量都不计的硬杆。当流进水箱的水刚好浸没浮筒A时，盖片B被撇开，水通过排水管流出冲洗厕所。（已知水的密度为1×103kg/m3,g=10N/kg） 请解答下列问题： （1）当水箱的水刚好浸没浮筒A时，水对盖片B的压力是多少？ （2）浮筒A的重力是多少？ （3）水箱中水多深时盖片B又自动关上？ 4、有一根绳子，通过如图甲所示的滑轮组，能够提起的最重物体是A，物体再重绳子将断裂(不计绳重和摩擦)。求： (1)将A匀速提高2m做的有用功为740J，则物重G A=? (2)若此时滑轮组机械效率为92.5%，人的体重为600N，每只脚与地面接触面积为2×l0－2m2，则人对地面的压强p 地=? (3)若用这根绳子和这些滑轮，组成图乙所示滑轮组，利用它从水中缓慢匀速提起(不计水的阻力)一个边长为3×l0－1m的正方体B，当提到B的下表面所受水的压强为2×l03Pa时,绳子断裂。则正方体B的密度ρB=?
电学计算专题 1、(奉贤)如图11 所示，电源电压为12伏不变，电阻R1的阻值为30欧，电阻R2的阻值为10 欧，闭合 电建S 后，求： （1）通过电路的电流I1： （2）电路消耗的功率P： （3）现用标有“20Ω0.5A”字样的滑动变阻器替换R1或R2，使移动变阻器滑片的过程中电流表示变化量△I 的值最小，求变阻器连入电路的阻值范围。 2、(崇明)在图15 所示的电路中，电源电压为18 伏保持不变，电阻R1的阻值为10 欧．闭合电键S 后，电流表A 的示数如图16(a)所示． （1）求电阻R1两端的电压U1； （2）求电阻R2的阻值； （3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R2，并将一个表盘如图16(b)所示的电压表并联在R1或R2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。 ①选择的变阻器是，电压表接在两端； ②求电压表示数的最大变化量 U ． R1R2 A 图 15 (a)(b) 图 16 3、（杨浦）在图12（a）所示的电路中，电源电压为24 伏保持不变，电阻R1的阻值为10 欧，滑动 S
2A”字样，所用电表的表盘如图（b）所示。闭合电键S 后，电流表A 的示数为1 安。变阻器有“50 求： ①电压表V1的示数U1； ②在电路各元件都正常工作的情况下，移动变阻器滑片P 的过程中电流表示数的最大值。 4、(黄浦) 在图12（a）所示的电路中，电源电压为6 伏且不变。闭合电键S 后，电压表的示数为2 伏，电流表的示数为0.2 安。 ①求电阻R1的阻值。 ②通电10 秒，求电流通过变阻器R2 所做的功W2 。 ③小红将R1和R2按图12（b）所示接入相同电源的电路，她设想通过移动变阻器R2的滑片P，使（a）、 （b）两电路消耗的总功率相等。请判断她的方案是否可行，并说明理由。
湖北省鄂州市2017年中考物理真题试题 13．在学校、医院和科学研究部门附近，有如图所示禁鸣喇叭的标志。在下列措施中，与这种控制噪声的方法相同的是 A．工人戴上防噪声耳罩 B．在道路旁设置隔声板 C．上课时关闭教室的门窗 D．在摩托车上安装消声器 【答案】D 【解析】 试题分析：图示含义为静止鸣笛，禁鸣鸣笛是在声源处减弱噪声。工人戴上防噪声耳罩，是有人耳处减弱，故A不合题意；在道路旁设置隔音屏，是在传播过程中减弱，故B不合题意；上课时关闭教室的门窗，是在传播过程中减弱，故C不合题意；在摩托车上安装消声器，是在声源处减弱噪声，故D符合题意，故选D。考点：防治噪声的途径 14．下列数据最符合实际的是 A．一名中学生的质量约500kg B．人的正常体温约为37℃ C．家用轿车发动机的最大功率为0.1kW D．初中物理课本的长为27dm 【答案】B 考点：质量的估测；温度；功率的概念；长度的估测 15．2017年5月16日，ofo共享单车2万辆投放鄂州，极大地便利了鄂州市民的出行。使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用。关于单车的使用过程，下列说法正确的是 A．车牌上的二维码是光源 B．二维码上白色部分反射白光，黑色部分吸收光
C．手机上的摄像头相当于一个放大镜 D．扫码时二维码要位于摄像头一倍焦距以内 【答案】B 考点：凸透镜成像的应用；物体的颜色 16．2017年6月3日上午，我市举办了生态鄂州—环洋澜湖健步走活动。已知路线全长6km，其中湖面栈桥长1km。通过栈桥时，小丹和小蓝并肩同行，前一半路程以3m/s的速度慢跑，后一半路程以2m/s的速度快走。则下列说法正确的是 A．通过栈桥时小丹和小蓝之间相对静止 B．小丹和小蓝在湖面的倒影是光的折射形成的 C．小丹和小蓝看到水中的鱼儿是光的反射形成的 D．小丹和小蓝通过栈桥的平均速度是2.5m/s 【答案】A 【解析】 试题分析：小丹和小蓝并肩同行，没有发生相对位置的变化，故A正确；小丹和小蓝在湖面的倒影是光的反射形成的，B不正确；小丹和小蓝看到水中的鱼儿是光的折射形成的，C不正确；前一半路程以3m/s的速度慢跑，所用时间t1=3m/3m/s=1s；后一半路程以2m/s的速度快走，所用时间t2=3m/2m/s=1.5s，通过栈桥的平均速度是：v=s/t=6m/2.5s=2.4m/s，D错误，故选A。 考点：参照物，光的反射，光的折射，平均速度 17．我们餐桌上常见的美食都包含有物理知识，下列说法正确的是 A．蒸包子时看到的腾腾热气是汽化现象 B．红烧排骨香气四溢说明分子在做无规则运动 C．番茄炒蛋是通过做功的方式使番茄和蛋的内能增加 D．煲鸡汤时，当汤沸腾以后，把炖汤的火调小是为了降低汤的温度 【答案】B
1、小亮家有一个容积为2L的水壶，水壶里装有初温为25 C的水，在1标准大气压下小亮用天然气炉具对水进行加热.［已知天然气的热值q = 8.4 x 10 7J/ m3,水的比热容c水 3 =4.2 X 10 J / ( kg「C )］求： (1 )烧开1 L水，水需要吸收多少热量？ 2 )若天然气炉具的效率是30 %,则烧开1L水需要完全燃烧多少立方米的天然气？ 2、)某工厂利用地热温泉水辅助冬季供暖。地热温泉每天出水量为2.5 X 104kg，温泉水的初温是80 C ,供暖后温度降低到40 C。温泉水的比热容是4.2 X 103J/ ( kg ?C )。试求： 1 )这些温泉水每天放出的热量是多少？ (2)若这些热量由热值为3.0 X 107J/kg的焦炭提供，至少需要完全燃烧多少千克的焦炭？ 3、(辽阳)如图是某品牌韩式电火锅，其额定电压为220V,将它单独接入电路中正常工作时，向锅内加入初温为25 C 的水2 kg,加热到35 C用时1 mi n ,此过程中观察到标有3000revs/( kW- h)的电能表的转盘转过了 1 10revs［c 水=4. 2 x 10 j/ (kg - C )］求； (1)加热过程中水吸收的热量是多少？ (2)此过程中电火锅消耗的电能是多少焦耳？ )电火锅加热电阻的阻值是多少？
4、(本溪)如图所示是翊童家新买的一款多功能电热锅，该电热锅有加热、定时、测温 等多种功能，下表是该锅的部分参数.翊童想了解该锅的性能，于是他在锅里装了 1kg 温度为20 C 的水，接入家庭电路，闭合开关，将这些水加热到100 C 用了 500 s [ c 水=4.2 X 103J / ( kg ?C )].求： (1 )电热锅正常工作时的电阻.(2)水吸收的热量.(3)电热锅烧水时的热效率. 5、(丹东)“吃火锅”是人们喜爱的一种饮食方法.火锅里装有2L 、60 C 的水，要把这 些水加热到100 C ,求： (1 )水吸收了多少焦的热量？ [c 水=4.2 X 103J / ( kg ?C )] (2)若由阻值为24.2 Q 的电热丝接入家庭电路来加热，使锅内的水由60 C 加热到100 C , 且电热丝产生热量的80 %被水吸收，则电热丝需正常工作多长时间？ 6、(盘锦)储水式电热水器具有安全、热效率高等优点，深受人们的喜爱。如图所示是其铭牌，当热水 器中按额定容量储满15C 的水时，请计算： ⑴ 将水加热到设定的最高温度时水吸收的热量。 ⑵ 热水器正常工作，将水加热到设定的最高温度所需的时间。 3 [水的比热容 c = 4.2 X 10 J/(Kg ?C )] 7、(鞍山)某电水壶的铭牌如表所示，装水达到额定容量，此时水温为20 C ,如果加热 3 7 3 5min 之后，水温达到 100 C ,贝U ： [ c 水=4.2 X 10 J / ( kg ?C ) , q 煤气=4.0 X 10 J / m ] 储水武电熬水器 5 歼 UW * JVMV 4UUV GB4T0? 产品虫号：CD-50JPS05C ass ■: SOL sort ； F 类 型号 XX X 额定电 压 220V 额定功 率 800W 额定容 量 1.2L
1. 如图2所示，电阻R l、R2和R3接到电压为12V的电路中，电压表V l的示数是6V，电压表V2的示数是8V，电路消耗的总功率是 2.4W。则电阻R2__________Ω；经过10s，电阻R3消耗的电功是__________J。 2．在图4所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，电阻R处发生故障，使得电路中一个电压表的示数变大，此时电阻R可能出现________。（填“短路”或“断路”） 3. 已知电阻R1＝3Ω，R2＝6Ω。当它们并联在电路中时，等效电阻R＝ ________Ω。一个10Ω的电阻，通电10s钟产生的热量是400J。在这段时间内通过电阻横截面的电量是_____C。灯L1标有“6V 6W”，灯L2标有“6V 3W"。把它们串联在电压为9V的电源上，灯L 1的功率是______W。 4. 如图6所示，要使灯泡L2发光，必须闭合的开关是（）A．S2 B．S2、S3 C．S1、S3 D．S1、S2、S3 图2 图4 图6 5．如图8所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是（） A．V1减小，V2减小，A增大 B．V1增大，V2减小，A增大C．V1增大，V2减小，A减小 D．V1减小，V2增大，A减小 6. 在图9所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R 一、选择题： 1．（2017?丽水）下列由光沿直线传播形成的现象是（） A．水中倒影 B．平面镜成像 C．杯中笔弯折 D．手影游戏 【答案】D 【解析】 A.水中倒影属于平面镜成像，是由于光的反射形成的，故A不符合题意。 B．平面镜成像是由于光的反射形成的，故B不符合题意。 C．杯中笔弯折，是水下笔反射出的光线由水中斜射进入空气时在水面发生折射，折射光线偏离法线，人逆着折射光线看去，看到的是变折的虚像，是光的折射现象，故C不符合题意。 D．手影游戏是由于光的直线传播形成的，故D符合题意为答案。 2．（2017?泰安）如图所示的四种现象中，属于光的折射现象的是（） A．山在水中形成“倒影”B．景物在观后镜中成像 C．月食现象的形成D．钢勺好像在水面处“折断” 【答案】D 3．（2017?泰安）下列成语所反映的情景中，属于光的反射现象的是（） A．水中捞月 B．坐井观天 C．一叶障目 D．海市蜃楼 【答案】A 【解析】水中捞月，属于平面镜成像，是由于光的反射形成的，符合题意；坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，不符合题意；一叶障目，就是因为光是沿直线传播的缘故．不符合题意；海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，不符合题意；故应选A。4．（2017?泰安）关于光现象，下列说法正确的是（） A．开凿隧道时用激光束引导掘进机，利用了光的直线传播 B．验钞机利用红外线辨别钞票的真伪 C．自行车的尾灯是靠光的折射来引起后方车辆司机注意的 D．漫反射不遵守光的反射定律 【答案】A 5．（2017?烟台）“五?一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（） A．都是折射而成的像 B．分别是反射和折射而成的像 C．都是反射而成的像 D．分别是折射和反射而成的像 【答案】B 【解析】看到的水中的鸟是空中的鸟以水面为反射面在水中形成的虚像；看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的，是鱼的虚像；故应选B。 6、（2017?自贡）对下列图示中光现象的描述正确的是（） A、图甲中，漫反射的光线杂乱无章不遵循光的反射定律； 2017中考物理计算题专题训练 第1课时力学计算题 —、密度 1.每节油罐车的容积为50n?,从油罐中取出20 cn?的油，质量为17g,则一满罐的油的质量是多少吨？ 二、速度 2.从遵义到重庆江北机场的路程为296 km, 一辆小车以74 km/h的平均速度行驶了一半路程后, 又以100 km/h的平均速度行驶完后一半路程.求： (1)这辆小车从遵义到重庆江北机场所需的时间是多少？ (2)这辆小车从遵义到重庆江北机场的平均速度是多少？ 三、压强 3.如图X5-1-1所示，水平桌面的正中央放着一个圆形鱼缸，重为30N,其底面积为1 200cn?. 鱼缸内装有0.2 m深的水，水的质量是27 kg, g取10N/kg,计算： (1)鱼缸内所装水的重力； (2)鱼缸底部受到的水的压强； (3)鱼缸对桌面产生的压强. 图X5-1-1 4.我国从20世纪70年代开始大规模研制潜水器，现已达到国际领先水平.2010年7月下水的“蛟 龙号”深海潜水器，是我国自主研制的，其设计的下潜深度达7 000 m. 2011年7月己完成5 000 m级深海潜海和科学探测.若“蛟龙号”潜水器下潜至5 000 m,求： ⑴它受到海水的压强大约是多少？。海水=1.03Xl()3 kg/n?,取g=10N/kg) (2)若观察窗的面积为300 cm2,则海水对观察窗的压力大约是多少？ 四、浮力 5.有一木板漂浮在水面上，己知木板重1 800 N,体积为0.3m3.g取10N/kg,求: (1)木板的密度； (2)木板所受的浮力； (3)有一个人重700 N,通过计算说明他能否安全地躺在木板上？ 3 6.在水中放入质量为3 kg的木块，木块静止时有寻的体积浸入水中.求: (1)木块静止时所受的浮力. (2)木块的体积. 五、机械效率 7.如图X5-1-2所示，工人用滑轮组提升重240 N的物体，所用的拉力为150N,物体在5 s内匀速上升1 m.求： (1)有用功；峨斜 (2)滑轮组的机械效率；《为 (3)拉力的功率. Y\ 8.如图X5-1-3所示，小王站在高3 m、长6 m的斜面上，将重200 N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N,所花的时间是10 s.求： (1)木箱力沿斜面方向的运动速度. (2)小王对木箱A做功的功率. (3)斜面的机械效率. 图X5 六、功、功率 9.图X5-1-4所示的是某品牌小汽车，下表列出了有关它的部分数据: 小汽车质量700 kg 小汽车额定功率60 kW 每个轮胎与地面的接触面积500 cm100 km耗油量10L 汽油的密度0.71 X伸kg/n? 汽油价格5.0元/L 求：(1)该小汽车静止在水平地面上时，对地面的压强是多大.？ (2)若该小汽车行驶100 km,则需耗油多少千克？ (3)假若该小汽车在水平路面上以额定功率匀速直线行驶，速度为20m/s.请计算该车10 min内牵引力所做的功和小汽车受到的阻力.(g取10N/kg, lL=10~3m3) 2017年甘肃中考卷电学冲刺精选题 1．生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求： (1)当锅内气压为110千帕时，锅内 气体对锅盖(400厘米2)的压力多大？ (2)正常工作时，R1阻值多大？ (3)若用此电压力锅煮骨头汤，S2限 时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能？ 2．(6分)如图20所示电路中，R l=2Ω，R2=3Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。求：(1)电源电压；(2)灯泡的额定功率；(3)当S1、S2、S3都闭合时，通电l min，电流通过电阻R2所做的功。(设电源电压不变) 3、（6分）小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。（1）当L1正常发光时通过的电流多少A？（2）如图9甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图9乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少A？电源的电压是多少？电路消耗的总功率为多少？ 4．(6分)如图甲所示，电源电压为4．5V 且保持不变，小灯泡上标有“2．5V” 的字样，图乙是通过小灯泡的电流与它 两端的电压关系的图像。求： (1)当小灯泡两端的电压为2V时，灯丝 的电阻。 (2)当小灯泡正常发光时，电路消耗的总电功率。 5．某物理兴趣小组同学设计了如图22（甲）所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“０～15”，电流表量程为“0～0.6A”，小灯泡标有“6V 1.2W”字样,R0为20Ω的定值电阻.小组根据记录的电流表和电压表示数变化，描绘出U－I关系图,如图22(乙)所示. (1)求灯泡正常发光时的电阻。 (2)求当电压表示数为1V时，通过Ro的电流 （3）调节电源电压，求当小灯泡与定值电阻R0消 耗的总功率为0。8W时，小灯泡的实际电功率。 6、(6分)冬天，李霞同学使用电热毯时，发现电热毯有高温档和低温档，她找来说明书，发现电热毯的电路图如下图所示，电热毯工作时电路要么处于A状态：S1闭合，S2断开，S3接1；要么处于B状态：S1闭合，S2闭合，S3接2。 ⑴判断A、B状态分别对应电热毯哪个档，并说明理由； ⑵已知电热毯在220V电压下工作时，低温档工作时消耗的功率是48.4W，高温档工作时电路的总电阻是160Ω，试求R1、R2分别为多少？(已知R1＞R2)？ 故障分析 1.（徐汇）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片， 则一定是 A ．变阻器R 1短路 B ．变阻器R 1断路 C ．电阻R 2短路 D ．电阻R 2断路 2.(宝山)在图6所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障。闭合电键S 后： ①若各电表示数出现__________________________现象，说明电阻 R 2断路； ②若各电表示数出现__________________________现象，说明电阻 R 1和R 2 都断路。 3.（崇明）在图1所示的电路中，闭合电键S ，电路正常工作．一段时间后灯L 熄灭，一个 电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两故障是 A ．灯 L 断路 B ．灯L 短路 C ．电阻R 断路 D ．电阻R 短路4.（嘉定）如图6所示电路中电键S 闭合后，只有一个电表指 针发生偏转，故障可能出现在电阻R 或灯L 上，它们有可能断路或 短路，若灯L 不发光则故障不可能．．． 是 （16） 。若灯L 发光，则故障一定是 （17） 。（均选填“L 断路”、“L 短路”、“R 断路”或“R 短路”） 5.（闵行）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R 或灯泡L 处。当电键S 由断开到闭合，两个电表示数均不变。则下列判断正确的是 A.若灯泡L 发光，电阻R 断路 B.若灯泡L 发光，电阻R 短路 C.若灯泡L 不发光，灯泡L 断路 D.若灯泡L 不发光，灯泡L 短路 (22) (23) 图6 图1 图2 2017年中考物理试题分类汇编—浮力 2017年中考物理试题分类汇编—浮力 （2017青岛）有边长为 a 的正方体木块A 和小铁块B 。如图所示，将A 放入盛有适量水的烧杯中，浸入深度为h 1；再将B 叠放在A 上，A 浸入深度变为h 2。下列判断错误的是： A.A 的质量3A m a ρ=水 B.A 与B 的总质量22= =gV F G m a h g g g ρρ==水排总 浮总总总水 C.求解A 得密度的思路 D.将叠放在A 上的B 取下，放入水中，待A 、B 均静止后 V h p gh F pS ρ↑→↑→↑=→↑=水杯排总水面高度水对烧杯底的压强水对烧杯底的压力 （2017呼和浩特）将一密度均匀的正方体轻轻放入盛满浓盐水的大烧杯中，静止后有72g 浓盐水溢出；若将该物体轻轻放入盛满煤油的大烧杯中，靜止后有64g 煤油溢出（浓盐水密度为1.2×103 kg/m 3 ，煤油密度为0.8×103 kg/m 3 、水银密度为13.6×103 kg/m 3 ），则（ ） A ．该物体前后两次所受浮力之比为9：8 B ．该物体前后两次排开液体体积之比为4：3 C ．该物体的密度为0.9×103 kg/m 3 D ．若将该物体分别浸没在水银和纯水中，则除重力和浮力外还需施加第三个力方能靜止，静止时这个物体在这两种液体中受到的第三个力分别是F 1和F 2，则F 1和F 2大小之比为12：7 盆外侧面作记号线①、②、③，如图所示，当花盆放置于水中漂浮时，盆内土壤不同干湿状态，会导致不同的记号线与水面重叠。下列对应关系中正确的是（） A、①偏干，②正常，③偏湿 B、①偏干，②偏湿，③正常 C、①偏湿，②偏干，③正常 D、①偏湿，②正常，③偏干（2017常州）2016年9月，三峡升船机投入使用，如图所示，升船机能将船只从下游以“坐电梯”的方式抬升至上游；船只在下游驶入钢箱，抬升机构把钢箱匀速竖直托举至上游，抬升大小不同的船只时，钢箱内水深均相等，则抬升机构托举刚箱的力（） （2017成都）将一小石块浸没在水中，放手后小石块沉入水底，在小石块下沉过程中，下列分析正确的是（） A．浮力变大 B．浮力变小 C．浮力大于重力D．浮力小于重力 （2017泰安）有甲、乙两个溢水杯，甲溢水杯盛满酒精，乙溢水杯盛满某种液体．将一不吸水的小球轻轻放入甲溢水杯中，小球下沉到杯底，溢出酒精的质量是40g；将小球从甲溢水杯中取出擦干，轻轻放入乙溢水杯中，小球漂浮且有的体积露出液面，溢出液体的质量是50g，已知ρ酒精=0.8×103kg/m3，下列计算正确的是（） ①小球的质量是40g ②小球的体积是50cm3 ③液体的密度是1.1×103kg/m3(完整版)2017年中考物理分类汇编-《光现象》(解析版)
