模架的选取方法
模架的选取方法是作为一名模具设计师必须要掌握和熟知的，模架的大小选取的合理与否将直接影响模具的质量，例如，如果制件需要模架才能满足模具设计的所有需求，而设计者在选取模架时却购买了两板模模架，则将导致制件无法顺利开模，模架也造成报废。模架在实际中的选取一般依据设计者在工作中所得到的经验以及工厂标准。
１,模架选取的基本准则
选取模架时应从零件结构，模具分型要求和经济成本多个方面考虑，选取模架的原则如下所示。
**当模胚整体尺寸在250mm（包括250mm）以下时，用工字型模模架。
模架在250~350mm时，用直身有面板模架（T型）。模架在400mm以上并且有滑块时用直身有面板模架（T型），没有滑块时用直身无面板模架（H 型）。
**当A板开框深度较深（一般大于60mm）时，可考虑开通框或选用无面板的模架；有滑块或母模滑块的模架，A板不应开通框，当A板开框深度较深（一般大于60mm）时，可考虑不用面板。
**有推板的模架一定不可以母模导柱后模导套。
**当模仁是圆形时，选用有托板的模架。
**当有滑块或母模滑块时导柱一定要先入10~15mm到斜导柱才可以顶入滑块内，即当导柱特别长时，应母模导柱，公模导套，以方便加长导柱。２,选取模架的计算方法

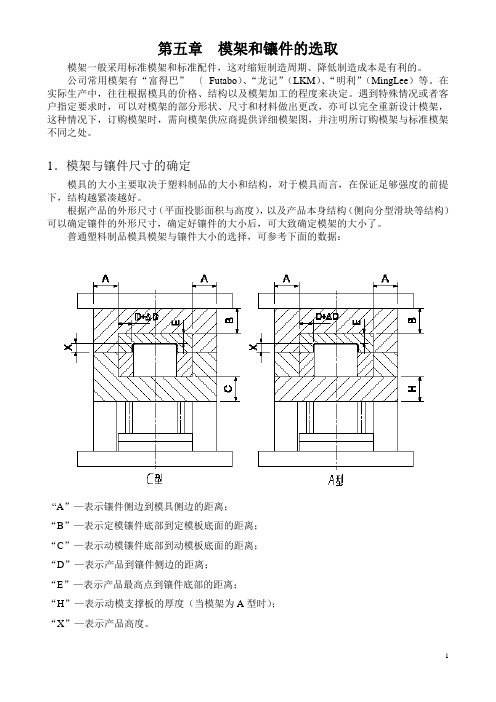

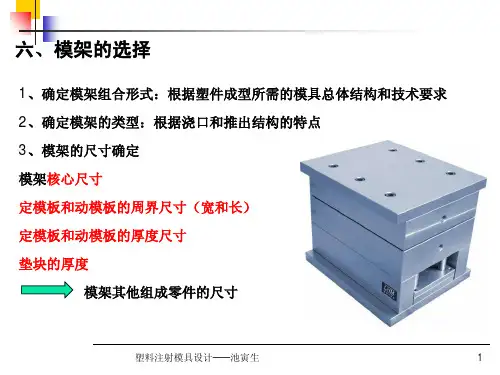

模架的形式确定后接着开始确定模架的尺寸大小，模架尺寸大小主要取决于模仁尺寸。模仁尺寸越大，模架尺寸相对也比较大，两者之间成正比关系。
１）确定模架宽度方向尺寸
模架顶针板宽度尺寸应与模仁宽度尺寸相当。两者的相差单边应在５
~10mm之间。
２）确定模架长度方向尺寸
模仁长度边沿至回针外圆边之间的距离应大于10~15mm，40以上的模架最好取15mm.
3)确定模架高度尺寸
模架高度尺寸主要指A板、B板和方铁高度，其他模板之间的厚度都是标准件，选取或计算模
架无须进行调整。
（１）A板高度：有面板的模架一般等于A板开框深度20~30mm；无面板系列模架一般等于开框深度加30~40mm。
（２）B板高度：一般等于B板开框深度加加30~40mm；如果公模仁开通框，需要添加托板，托板高度尺寸已经标准化。
（３）C板高度：方铁高度需要计算零件顶出行程才能得出，必须能保证顺利顶出制品。一般等于零件顶出行程加10~15mm的预留间隙，
不可以当顶针板顶到托板时才能顶出制品，因此制品较高时，应加
高方铁。
**使用顶针板导柱时，必须配置相应的铜质导套中托司，顶针导柱的直径口一般与标准模架的回针直径相同，但也取决于导柱的长度，导柱的长度以伸入托板或B板10mm为宜。
**A板（B板）要有4条25.4mm x450mm的撬模坑，撬模坑深度一般为5mm.
