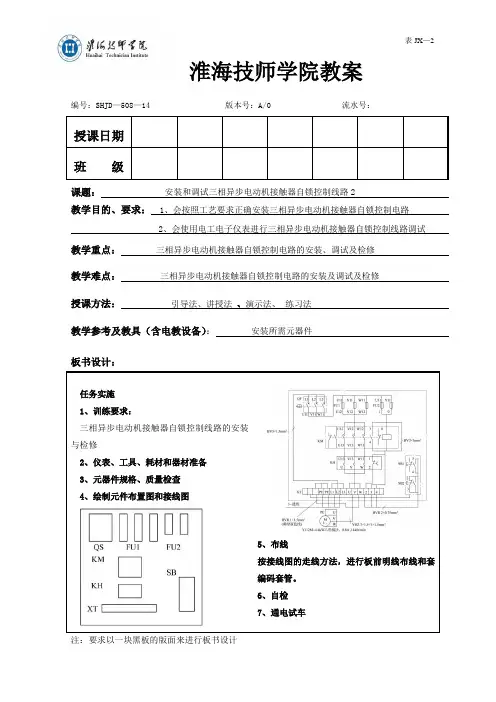

实习课教案
备注
（1分钟）
（1分钟） 提问启发法
（1分钟） 问题导入法
（1分钟）
心操作的工作习惯。
（2）电动机自锁控制线路的组成:
左边为电动机点动控制线路，右边为电动机自锁控制线路；
电动机自锁控制线路的主电路和电动机点动控制线路一模一样，
控制电路与点动控制电路比较，不同点在于和启动按钮SB1多并联了一个KM 常开辅助触头（起到自锁作用）；和一个停止按钮SB2 （起到停止作用）。
为什么多了一个KM常开辅助触头就能让电机持续运转呢？我们来学习自锁控制电路的工作原理。
（3）电动机自锁控制线路的工作原理：
启动：合上电源开关QF—按下启动按钮SB1,有电流通过KM线圈—KM线圈得电一KM的主触头闭合、KM辅助常开触头闭合（自锁）一电机保持运转；
停止：按下停止按钮SB1-KM线圈失电一KM的主触头断开、KM辅
（1分钟）
归纳法
（4分钟）展示课件电化教学法讲授法提问启发法
助常开触头断开一电机失电停转。
的检测”视 频
展示教学课 件 电化教学法 讲授法
展示“电路
的检测”视
频 电化教学法 讲授法
学习―一好资料
