主板维修之入门和关键点测试
主板维修之入门和关键点测试北桥的工作电压南桥工作电压时钟+3.3v +3.3V 32.768 南桥 +1.5V +5V 14.318 基本时钟+1.0v Vtt参考电压 +1.8V 33mhz pci+1.8V hub link线 +0.9V 66mhz 总线 +0.9v 不要忽视 +2v(有的有) 48mhz usb+.25V 负载电压 +1.75V(核心电压)+0.5V 参考+1.75V

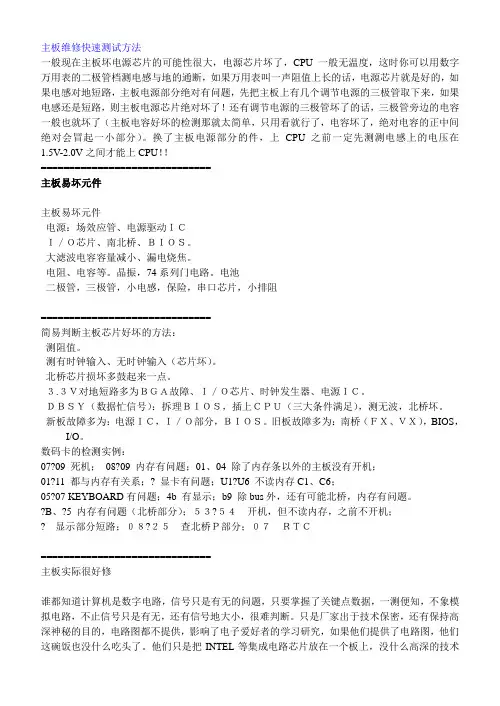

测量NB SB旁或背面的电容....bios:方BIOS只针对intel的芯片长bios(只针对via,sis方形的bios 按长bios看待)1,25,27脚 vcc +3.3v 1pin 编程脚2pin 复位 2pin-12pin,23,25pin-30pin 地址线31pi n 时钟 13pin-15pin 17pin-21pin 数据线13,14,15,17 4条AD线 16pin 接地23pin 片选 22pin 片选2 4pin 初始化脚 24pin 内存读16pin 接地 21pin 内存写32pin vcc+5V供电pci的关键点1,供电 A2 +12 V A62 +5v B2 -12V A53 +3.3v2,时钟 B16 33Mhz 由时钟IC发出3,复位 A15 由南桥发出4,Frame A34 帧信号,表示允许总线传输和片选一样在触发和复位瞬间可测5,32条AD线 A 20,22,23,25,28,29,31,32, 44,46,47,49,54,55,57,58B 20,21,23,24,27,29,30,45,47,48,52,53,55,56,58(各对地阻值电压要基本一至)AGP的关键点1,供电 A1 +12V B2 +5V A9 +3.3v B24 +3.3v2,vddQ B40 A40 既AGP槽的到数第二脚主板维修快速测试方法主板维修快速测试方法主板烧cpu的维修方法主板插上cpu就烧1、先查主板共电给cpu的几只mos管有无烧坏 2、主板不插cpu开电测cup旁的几个电感线圈其中有一个电感线圈共cpu电与cpu 工作电压相同，不同可能电源IC坏主板南桥损坏的一般判断主板南桥损坏的一般判断南桥坏不能一概而论它里面集成很多模块有主管POWER 部分的；有主管RESET 部分的。。。。。所以说假如是南桥的一部分模块坏那就难判断了：一般判断南桥坏的简单方法：BIOS 的AD 线 PCI 的 AD 线无电位等等方法。南桥的电压有很多种：810 系列和845 系列又不一样：815 主板一般有：1VREF 、1。5V、1。8V、5VSB、3。3V 、3V 有些有2。5V、0。5V、1。25V 还有CMOS 2V 等一般现在主板坏电源心片的可能性很大，电源心片坏了，CPU一般无温度，这时你可以用数字万用表的二极管档测电感与地的通断，如果万用表叫一声阻值上长的话，电源心片就是好的，如果电感对地短路，主板电源部分绝对有问题，先把主板上有几个调节电源的三极管取下来，如果电感还是短路，则主板电源心片绝对坏了！还有调节电源的三极管坏了的话，三极管旁边的电容一般也就坏了（主板电容好坏的检测那就太简单，只用看就行了，电容坏了，绝对电容的正中间绝对会冒起一小部分）。{BR}怎么样，够简单吧！哦，还有一点，换了主板电源部分的件，上CP U之前一定先测测电感上的电压在1.5V-2.0V之间才能上CPU！！！
主板维修关键测试点的频率以及电压值主板维修关键测试点的频率以及电压值可POWER ON 时先量测基本电压各项CLK 基本之RESET1.基本电压含:VCC3: 3.3V
VTT: 1.5V
VCC25: 2.5V
VCC333: 3.3V
VCC: 5V
VCORE: CPU之工作电压(是CPU OR 电压治具而定) POWER_OK OR POWER_GOOD: 3.3V
CPU 之参考电压: EX: VGTL:1V可POWER ON 时先量测基本电压 VIA SOCKET462 系列2.各个RST含:PCIR ST : 由HI准位到LOW准位 (5V or 3V) AGPRST : 由HI准位到LOW准位 (5V or 3V) CPURST:可分 (1)5 86 : 由LOW准位到HI准位 (3V) (2)686 : 由HI准位到LOW准位 (1.5V) (3)Socket 462系列: 由HI准位到LOW准位 (1.7V)(4)Socket 478 系列: 由HI准位到LOW准位(1.5V)CRESET : 由HI准位到LOW准位( 3.3V) RST_BT : 由HI准位到LOW准位 (3V) IDE_RST : 由HI准位到LOW准位 (5V) 3.各项CLK含:(1) ISA: 14.318MHz(OSC 由CLKGEN来)8MHz(BCLK 由南桥产生)(2)PCI: 33MHz
(3)AGP: 1X: 33MHz
2X: 66MHz
4X: 133MHz(UAGP 有132PIN)(4)DIMM: 66MHz ,100MHz ,133MHz.
(5)DDR: 100MHz,133MHz,166MHz,200MHz.
(6)CPU: 66MHz,100MHz ,133MHz.
(7)北桥: 66MHz,100MHz,133MHz,200MHz.(南桥: 14.318MHz. 48MHz. 33MHz.(9)I/ 48MHz or 24MHz
INTEL 478 系列:(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz,133MHz
(4)CPU: 100MHz,133MHz
(5)北桥: 66MHz ,100MHz ,133MHz(5)南桥: 14.318MHz48MHz
33MHz
66MHz
(6)LPC I/ 33MHz,24MHz,48MHz.
*以上皆正常后才上CPU AND DIMM 测试是否开机 Socket 462 系列:(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz
(4)DDR: 100MHz,133MHz,166MHz,200MHz.
(5)CPU: 100MHz or 133MHz
(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz
33MHz
66MHz
(LPC I/ 33MHz AND 24MHz
*以上皆正常后才上CPU AND DIMM 测试是否开机
(1)PCI: 33MHz
(2)AGP: 4X: 133MHz(UAGP 有132PIN)(3)DIMM: 100MHz or 133MHz
(4)DDR: 100MHz,133MHz,166MHz,200MHz.
(5)CPU: 100MHz or 133MHz
(6)北桥: 100MHz or 133MHz(7)南桥: 14.318MHz48MHz
33MHz
66MHz
主板维修之入门主板维修之入门
★主板维修精华★1． BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。2． RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚）3． CLK产生过程晶振门电路南桥 ISA 20脚 PCI 的D8 AGP的D4 OSC 基本时钟开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏4．主板不能触发电源排线的灰线经过一个三极管或门电路（244，245）受IO芯片控制和南桥，再从IO 和南桥到PW—ON 插针。（ATX 电源可以强行短路8脚与地来触发主板）5．判断主板的故障时，一定要测C PU 三组电压3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6．实时时钟的晶振坏只是时间不走.7． CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给C PU 剩下的2.0V 内核由旁边的一个小管子供给.8．有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI 9．电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。主板上印制线曲曲折：是为了满足信号同步的需要。１０．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS的２２脚。１１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。１２．若不能触发，查灰
线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。１３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。１４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。ＣＰＵ上的ＣＬＫ是时钟发生器经过北桥到ＣＰＵ座上的。１５．新板故障多在①电源ＩＣ②Ｉ／Ｏ芯片③ＢＩＯＳ。旧板故障多在①南桥（ＦＸ，ＶＸ）②ＢＩＯＳ③Ｉ／Ｏ芯片。１６．不能显示①电源部分②时钟发生器③Ｉ／Ｏ芯片。１７．ＩＤＥ不能检测→多是ＩＤＥ口旁边小排坏了。１８．开机不显示→ＣＰＵ可工作（即ＰＯＳＴ显示到达２６）→ＢＩＯＳ坏（换）。１９．ＰⅡ，ＰⅢ死机①主芯片散热不良②时钟发生器或晶振坏③ＣＰＵ供电不正常④ＣＰＵ座接触不良。２０．电源插座上绿色线５Ｖ，一路到Ｉ／Ｏ芯片，一路经过门电路到南桥。２１．待命电压由电源紫色线→电容，电阻→一路到Ｉ／Ｏ芯片，一路到南桥，一路到北桥。注：待命电压５Ｖ，只要是电源插头插到主板上，北桥，南桥或Ｉ／Ｏ芯片就有５Ｖ电压，主板如果不触发它，南北桥不应有温度。２２．Ｉ／Ｏ芯片也有几脚连接到北桥。２３．ＣＰＵ发出ＣＳ（片选）信号→北桥→南桥→ＢＩＯＳ２２脚，当ＢＩＯＳ的２２脚收到ＣＳ信号后，２４脚就输出一个ＯＥ（允许输出）信号。２４．检查ＲＥＳＥＴ复位信号故障时，不但要检测时钟信号产生电路，还要检测ＰＧ信号和ＲＣ电路。２５．①内存二排二行１０脚ＣＳ片选是由北桥提供的。②ＢＩＯＳ２２脚上的ＣＳ产生过程是由ＣＰＵ→北桥→南桥→ＢＩＯＳ的２２脚。
^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^补充一下:1、主板主要由以下几部分构成：CPU供电管理、南桥时钟、总线时钟（现在有的板增加了独立的内存时钟芯片）、输入输出接口管理、音频放大电路2、PCI由南北桥共同管理，AGP、CPU和内存由北桥控制，USB接口由南桥控制维修我这里分简单维修、一般维修、高级维修所谓一般维修指最常见的硬损伤，例如电容爆裂，供电管烧毁等，这类明显损坏元件有两种原因----A元件本身老化失效；B因其都在供电级，他们下一级的元件击穿或软击穿引起电流电压突变，超过其最高工作范围引起烧毁属于后者单纯更换烧毁元件是没有用的，于是进入一般维修。那么一般维修是指什么呢？比如：更换了电容CPU还不工作，那么我们可以先接入CPU模拟器（可以让主板误认为有CPU，也称之为假负载），这时根据CPU工作必须的3组电压首先判断CPU管理电路有无故障，如正常再看总线时钟是否起振，逐一测量CPU-内存-PCI-AGP 是否复位脚有无复位电压跳变，哪里没有查哪里。简单说就是除了更换478CPU插槽、南北桥以外的维修都属一般维修，包括更换AGP、PCI、内存插槽。（差点忘了，BIOS的刷写是很重要的，简单易行，多数自己可以完成）再者特殊维修指什么呢？这就是针对BGA封装的南北桥和类似的478CPU座的维修与更换。这类元件将晶片封装在一小块电路板上，通过阵列焊点以锡珠悬浮连接的方式与主板上的焊点一一对应，通常北桥的焊接用0。76的锡珠、南桥的则是0。60的锡珠（我公司各有一瓶，有兴趣的可以来看看），因南北桥封装的陶瓷和PCB基板的热膨胀系数有差别，所以厂家有专用的BGA贴装设备，可以很容易的控制温度加热曲线，根本目的就是不让芯片炸裂，且在最佳温度予以焊接。焊接良好的芯片，芯片与主板间的锡珠应为椭圆形，而不是圆形，加热时间过长、过高都会损坏内部电路。更换的难点就是如何控制加热温度、最佳焊接时间、如何在看不见的情况下让锡珠和焊点对应及如何判断焊接是否良好（返工可不是好的选择）。
本文导航
南桥则主要负责I/O总线之间的通信，如PC I总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，比如ICH9、ICH10R、SB750、SB850等。这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。 一般来说，芯片厂商的芯片组更新换代速度不会很快，而且芯片组驱动体积比较小，所以他们会把前后几代芯片组的所有驱动打包放在一起，而且这些驱动会同时兼容微软各种版本的操作系统，用户下载安装都非常方便。 ● Intel北桥驱动：Intel Chipset Device Software 这款体积不大的软件兼容Intel从8XX、9XX、3系列、4系列、5系列全系列所有北桥芯片，可以支持微软Win2000、XP、Vista、Win7（32bit/64bit）全系列操作系统，通吃一切芯片和系统，Intel平台用户只要看到这款软件更新了就下载安装，一般没什么问题。 ● Intel南桥驱动：Rapid Storage Technology Intel在其北桥驱动当中附带了南桥的AHCI驱动，所以不需要Raid的用户无用安装南桥驱动就能使用。但如果您需要更高级的功能的话，那么单独下载南桥驱动还是有必要的，可以提供更灵活的Raid功能。这款小软件体积稍微大一点，支持Intel从ICH7开始到现在ICH10R还有P55/H55等所有南桥，也支持微软从Win2000开始的所有操作系统。 如果您使用的是不带R的南桥，那么安装此驱动时就会提示不符合最低要求，不需要安装该驱动。 ●AMD南北桥驱动： AMD的芯片组驱动是南北桥合一的，而且AMD本身芯片组历史并不久远，北桥以整合芯片组为主，集成显卡的驱动需要单独下载。而南桥的驱动主要是AHCI。 只有Win7 32bit和64bit版本，需要其他系统驱动的请自行查找 声卡：常见板载音频芯片介绍和驱动下载 在早期的电脑中是没有板载声卡，都是靠独立声卡来发出声音，但随着整和主板技术的不断提高以及CPU的性能逐渐强大，同时为厂商降低成本也为消费者减少购买成本，整和音频芯片越来越多出现在整合主板上，现在的板载声卡也几乎成了整合主板的标准之一了，在如今科技发达的社会，音频芯片除了ALC系列之外，有的还用ADI，以及创新的X-Fi 的，当然ALC系列是整合主板中最常用到的HD规格最多的。它的优势有成本较低，开发性强的特点。音频芯片现在的主板绝大多数都集成有声卡了，规格也由过去的AC97全面升级为HD声卡，性能已经足够强劲，可满足普通用户的需求。不过也有少部分针对发烧玩家的高端主板采用附送独立声卡，而非板载声效芯片。
电路板维修的检测方法 伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。 其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。 工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。现在的电子产品往往由于一块电路板维修板的个别配件
损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。那我们如何对电路板维修检测呢? 电路板维修现与大家分享下电路板维修检测的经验。 通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。 现以汇能IC在线维修测试仪检测为例，介绍其具体方法。我们都知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。由于电路板维修内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各
一、主板图解一块主板主要由线路板和它上面的各种元器件组成: 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 ????主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂
“压合”起来就行了。接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Holetechnology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
主板维修思路 首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。 一．常用的维修方法： 1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。 2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。还有各插槽有无明显损坏。3．电阻测量法：也叫对地测量阻值法。可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。 4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。 二．主板维修的步骤： 1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。 2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。 3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。 4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。 如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。 5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。 6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。），如果复位正常再进行下一步。 7．首先测BIOS的CS片选信号（为CPU第一指令选中信号），低电平有效，然后测试BIOS的CE信号（此信号表示BIOS把数据放在系统总线上）低电平有效。 8．若以上步骤后还不工作，首先目测主板是否有断线，然后进行BIOS程序的刷新，检查CPU插座接触是否良好。 9．若以上步骤依然不管用，只能用最小系统法检修。步骤为：更换I/O南桥北桥
笔记本主板维修关键测试点六项详解（维修人员必知）公共点关键测试点 公共点对地打阻值正常在400---600欧之间，这个数值能反映出各个单元电路是否正常，通过公共点可以快速检测笔记本主板上的主供电是否短路。 1.公共点阻值为0 。这种情况为严重短路，各个元件之间任意一 个点都会短路。排除方法：将与主供电相连的滤波电容一个个 地断开排查，根据主板上各个单元电路，可以先找单元电路所 在电容较少的开始查起，像CPU供电的滤波电容，有20多 个，一般不会容易击穿。这类故障只要找到引起短路的原件， 更换之后就好了。 2.公共点对地阻值为几十欧到一百欧左右。这种情况为微短路， 可能是某个单元电路与主供电相连的场管击穿或阻值偏小所 致。排除方法：把与主供电相连的单元电路电感测试一下，看 哪个与公共点阻值接近，这就是重点排查对象，看一下场管是 否击穿或阻值变小，最后更换。 3.公共点对地阻值为200欧左右。这种情况一般为单元电路中 的供电芯片损坏或是相连的场管损坏，阻值偏低。排除方法： 把各单元电路中与主供电相连的场管的D极和S极之间的阻
值都测试一遍，看是否是500---600左右，然后供电芯片测 试一下，是不是短路所致。 3V和5V单元电路的电感 3V和5V单元电路的电感正常的对地读值在80---120欧之间，他们可以反映出与此相连的各个芯片、单元电路、元件是否正常，还可以快速判断3V5V是否短路造成不输出。 1.电感的对地读值为0。说明单元电路严重短路，3V、5V保护 状态，无法工作。排除方法：将与3V5V相连的电子元件一一 拿掉，或者可以按照经验，排查故障高的，比如场管、供电芯 片、网卡声卡芯片。 2.电感对地阻值为7-30欧。说明单元电路有微短路的地方。 排除方法：将相连电子元件一一拿掉，或者根据经验，排查故 障高的，如：场管、电容、供电芯片等。 CPU单元电路的电感
电脑维修基础知识 第一部分：主板维修知识主板， 1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。 2． RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚） 3． CLK产生过程晶振 门电路 南桥 ISA 20脚 PCI 的D8 AGP的D4 OSC 基本时钟主板芯片级维修论坛,硬盘芯片级维修论坛,数码相机芯片级论坛维修,办公设备芯片级维修论坛( B8 ^$ `7 u, l7 E8 | 开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏中国IT硬件芯片级维修联盟, [ d2 N3 V k# r$ M. @4 ]8 B3 @ 4．. @, J4 b. p' [ 主板不能触发https://www.doczj.com/doc/6510050643.html,6 t8 Y W i+ @' A O 电源排线的绿线经过一个三极管或门电路（74HCT74,14,07）受IO芯片控制或南桥，再从IO或南桥到PW—ON 插针。（ATX 电源可以强行短路绿线与地来触发主板）易损元件1、电池没电2、跳线错误3、实时晶振或谐振电容4、74门电路 5、IO 6、南桥 5． 判断主板的故障时，一定要测CPU 三组电压2。5V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因. 6. CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.这2个管子只给CPU和北桥供电 7． 有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI 中国IT硬件芯片级维修联盟$ m9 b& Q: `9 k$ y8 ` b4 y 8．主板芯片级维修论坛,硬盘芯片级维修论坛,数码相机芯片级论坛维修,办公设备芯片级维修论坛& E2 [( n' n0 @2 t( H% F5 } 电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。主板上印制线曲曲折：是为了满足信号同步的需要。9．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS 的２２脚。 10．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首
主板维修中常用到的VCC，VDD，VTT，CS等含义 主板维修中常用到的VCC，VDD，VTT，CS等含义 VCC------>为直流电压。在主板上为主供电电压或一般供电电压。例如一般电路 VCC3--+3V供电。 VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V VCC---模拟电路中的电源电压正端 VDD------>只是一个通称。普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。 VDD---数字电路中的电源电压正端 VCC，C=circuit ，线路的意思，指连接到一个完整电路的电源输入正端， VDD，D=device，应该说是连接到元件的意思，如：指某IC的工作电压，不排除部分IC 同时接VCC、VDD Vcc 来源于集电极电源电压, Collector Voltage, 一般用于双极型晶体管, PNP 管时为负电源电压, 有时也标成 -Vcc, NPN 管时为正电压. Vdd 来源于漏极电源电压, Drain Voltage, 用于 MOS 晶体管电路, 一般指正电源. 因为很少单独用 PMOS 晶体管, 所以在 CMOS 电路中 Vdd 经常接在 PMOS 管的源极上. GND------>模拟电路中的电源电压的接地端 VSS------>数字电路中的电源电压接地端 VCORE------>CPU核心电压转 VID------>是CPU电压识别信号。以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。通过控制电源IC输出额定电压给CPU。 VTT------>是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了 CS------>片选 CAS------>行选通 RAS------>列选通 VDIMM------>内存槽的电源。 5VSB------>5V待机电源,待机电源是指电脑未开机,但插着外部电源,主板上有一部分供着电,可以做唤醒等作用的电。 3VSB------>3V待机电源 Vref------>有两点作用，1、数字电路，就是逻辑参考用的，如cpu、chipset、内存等上面都有Vref引入，就靠它来参考判断信号电压是高电平还是低电平。2、模拟电路，模拟量上控制一些功能，IO对主板电压的监测、稳压电路上的参考点等
主板维修教程 维修部分 不开机故障的检测方法及顺序 1. 检查CPU 的三大工作条件 l 供电 l 时钟 l 复位 2. 取下BIOS 查22脚片选信号是否有跳变 3. 试换BIOS，查跟BIOS 相连的线路 4. 查ISA，PCI上的数据线，地址线（及AD），中断等控制线（这样可直接反映南北桥问题） 5. 查AGP，PCI，CPU座的对地阻值来判断北桥是否正常 l 供电CPU内核电压 2 场效应管坏，开路或短路 2 滤波电容短路（电解电容） 2 电压IC 无输出 ü 无12V 供电 ü 电压IC 坏 ü 断线 2 CPU 工作电压相关线路有轻微短路 2 场效应管坏了一个，输出电压也会变低 2 反馈电路无作用 2 电压IC输出电压低 l VID 0—4，（+5V电压） 2 电压IC 无输出 2 和CPU座相连的排阻坏 2 断线 l VTT 1.5V 2 供电场效应管坏 2 VTT1.5V 有对地短路 2 场效应管供电不正常 2 场效应管坏 l 时钟 2 CPU座与时钟IC 之间开路 2 时钟IC 无输出 2 和输出连接的滤波电容坏（10皮法） 2 供电是否正常3.3V 2.8V 2.5V 2 全部无输出或一半无输出 2 晶振是否起振22皮法是否坏 2 有供电，IC 坏 2 无供电，查供电相关线路 2 IC 坏 2 查不正常的一半供
2 复位电压低：北桥坏 2 有电压无复位 ?北桥假焊或北桥无复位 ?与北桥相连的线路断开 2 有复位：与北桥间断线 2 无复位：查复位的产生电路 开机显示内容及相关故障判断 1. 显示显卡的资料及显存的容量 2. 显示主板的型号、出厂日期、BIOS版本内容 3. 显示CPU的主频、（外频和倍频） 1) CPU座坏 2) 跳线设置错误 3) 北桥和CPU座之间的线路 4. 内存的容量 1) 内存条坏 2) 内存槽坏 3) 北桥坏 4) 内存槽接触不良 5. IDE接口的状况 1) 检测不到 i. 信号线及硬盘、光驱 ii. IDE 接口断针 iii. 南桥坏，断线 2) 检测错误 i. 硬盘、光驱信号线 ii. IDE接口问题 iii. 南桥坏 iv. 清除CMOS 6. 软驱 1) 设置错误 2) 信号线及软驱 3) 软驱接口 4) I/O坏 5) 南桥坏 7. 键盘、鼠标 1) 键盘、鼠标坏 2) 相关线路（排阻、排容、电感、电阻、I/O） 3) 键盘锁（CMOS、键盘锁相关线路） 4) 南桥或到南桥之间断线或短路
近几年生产的新型空调机均采用电脑板控制，它通过接收到的各种电信号，用微处理器(CPU)进行处理，然后发出相应的控制指令对执行器件进行控制，使空调机根据人的操作指令实行制冷或制热，同时在室内机液晶屏上作出相应的显示。 电脑板的控制结构分为电源电路、红外遥控与接收电路、显示电路、执行电路、信号检测电路、振荡电路和复位电路。其功能分为延时(3min)、开关、定时、睡眠和自动运行等。室内外空调机的电路结构不尽相同，但控制原理大同小异，检修电脑板时应掌握以下方法和技巧。 (1)电脑板交流部分的检修方法和技巧。当空调机接通电源后，用遥控器开机，如果室内、室外机都不运转，且听不到遥控开机时接收红外信号的“嘀—嘀”声，说明电源部分有故障。电脑板的交流进线电路如图6-7所示。 首先对照进线电路检测电源插座L、N端220V交流市电供电是否正常，再检测插座是否正常，卸下室内机外壳，测量接线子板(1)、(2)端是否有220V交流电压输入，如果没有电压，说明从插头到接线有断路故障。应
首先检查插头是否松脱、电线是否折断。如均正常，再检查电脑板的3A熔断器是否熔断，压敏电阻是否击穿。压敏电阻是由两个二极管对接而成的，正常时其阻值很大，流过它的电流很小，当电源电压超过245V时，压敏电阻立即由截止变为导通，由于它与电源并联，所以很快将电源保安器熔断，以防止烧坏电脑板。若压敏电阻击穿应及时更换。 如检查上述元件均正常，可用万用表测量变压器初级是否有220V交流电压输入，次级是否有交流电压输出(一般为14V)。如果没有交流电压输出，可把空调机电源插头拔下，卸下变压器插件，用万用表测量变压器初级和次级线圈电阻值。如果测量时表针不偏转，阻值为无穷大，说明变压器线圈存在断路故障。 部分空调机的电源变压器内设有内嵌式温度保安器，当线圈温度过高时，保安器跳开切断供电，温度保安器从跳开到复位需要30min的时间。因此，必须待30min后才能进行检查。不要盲目更换温度保安器。 (2)室内机电脑板的检测方法和技巧。室内机电脑板故障有下面几种，应根据故障现象，结合本机的电路利用故障代码和自诊断功能进行判断和检修。 第一种——供电电源正常，遥控和手动开机无效，蜂鸣器不响，所有指示灯不亮。这种情况是电脑板的5V供电电路、CPU复位电路或晶振电路有故障，可从下面的几个方面进行分析、判断和检修。 第一步，检查5V输出电压是否正常，若不正常，可能是稳压块7805性能变差，供电电路有虚焊，步进电动机短路等等，造成5V电压小稳定，CPU死机。
主板：英文“mainboard”，它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子组件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。它的性能好坏对电脑的总体指标将产生举足轻重的影响。 CPU(Central Processing Unit:中央处理器）：通常也称为微处理器。它被人们称为电脑的心脏。它实际上是一个电子组件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。 BIOS（Basic-Input-&-Output-System基本输入/输出系统）：直译过来后中文名称就是“基本输入输出系统”。它的全称应该是ROM-BIOS，意思是只读存储器基本输入输出系统。其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。 CMOS：CMOS是电脑主板上的一块可读写的RAM芯片，用它来保护当前系统的硬件配置和用户对某些参数的设定。现在的厂商们把CMOS程序做到了BIOS芯片中，当开机时就可按特定键进入CMOS设置程序对系统进行设置。所以又被人们叫做BIOS设置。 芯片组（Chipset）：是构成主板电路的核心。一定意义上讲，它决定了主板的级别和档次。它就是“南桥”和“北桥”的统称，就是把以前复杂的电路和组件最大限度地集成在几颗芯片内的芯片组。 北桥：就是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。 南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。 MCH（memory controller hub）：内存控制器中心，负责连接CPU，AGP总线和内存。 ICH（I/O controller hub）：输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。 FWH（firmware controller）：固件控制器，主要作用是存放BIOS。 I/O芯片：在486以上档次的主板，板上都有I/O控制电路。它负责提供串行、并行接口及软盘驱动器控制接口。 PCB：也就是主板线路板它由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线做出修正。而好的主板的线路板可达到六层，这是由于信号线必须相距足够远的距离，以防止电磁干扰，六层板可能有三个或四个信号层、一个接地层、以及一个或两个电源层，以提供足够的电力供应。 AT板型: 也就是“竖”型板设计，即短边位于机箱后面板。它最初应用于IBM PC/A T机上。AT主板大小为13×12英寸。 Baby-AT板型: 随着电子组件和控制芯片组集成度的大幅提高，也相应的推出了尺寸相对较小的Baby AT主板结构。Baby AT大小为×英寸。
电脑维修教程 一、主要学习内容： 1、电脑配件全面认识。 2、电脑的拆卸与安装。 3、操作系统的安装，硬件驱动程序安装。 4、DOS命令详解。 5、BIOS详解。 6、网络基础及原理，网络组建，网吧安装。 7、单机软硬件维护，网络系统维护。 8、常见硬件维护、维修。 第一节电脑配件认识 一、电脑的主要硬件： 1、显示器 2、鼠标 3、键盘 4、主机 5、音箱 6、宽带网的ADSL调制解调器，（宽带上网设备） 7、打印机 8、扫描仪 9、数码相机/摄像头 10、手写笔 4、主机： 1)主板 2)CPU（中央处理器） 3)内存条 4)显示卡、网卡、声卡 5)硬盘、软盘、软驱、光驱 二、详细认识显示器： 1、认识实物：（见插图）
2、显示器有一个电源接口，还有一条显示信号线，要接到显卡上，才会 有显示。（接头是梯形接口，有方向性，有三行针，不能插错，很容易认出，见图） 3、分类： 1)按大小分：14、15、17、19 2)按屏幕分：球面、柱面、平面直角、纯平、液晶 3)按内部电路分：模拟电路，数字电路/数控 4、显示器的主要性能： 1)最大分辨率（像素：800×600、1024×768）：越大越好。 2)点距：屏幕上显示的两个像点之间的距离，越小越好。单位是毫米 （mm），如0.28、0.25、0.24、0.20等。 3)刷新速度（场频，带宽）越大越好。特别注意：刷新速度一般要比 较好的显示器才可能调高一些，对于旧的显示器，调高会烧坏显示器， 一般75Hz为标准，更高的有85Hz、90Hz、100Hz、110Hz等。 5、显示器的使用： 1)学会调整显示器的各个参数，有旋钮式，按钮式，屏幕菜单式几种。 2)\图形标志如下： 3)屏幕宽度调节： 4)高度调节： 5)左右偏移： 6)上下偏移： 7)亮度调节： 8)对比度调节： 9)枕形失真： 10)倾斜调整： 11)梯形调整： 三：键盘： 1、认识实物：（见插图） 2、键盘的接口：键盘有一条信号线接到主板的键盘接口上，接口有几种， 都有方向性，不能乱插错，否则会引起针弯曲或断针，见图示：
电脑主板诊断卡显示代码故障维修中的经验 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
对于不同的主板BIOS，检测卡检验出来的代码是不一样的，但是检测卡也不是十全十美，所以他只是提供给我们一个参考！ 现在话不多说，直接把自己曾经见过的故障码给大家看看 C0：开机检测代码显示C0，这为主板BIOS故障或者主板芯片已坏 C1：C1本为检测是否内存通过，停止即为不过，但是主板也有故障嫌疑的 C3：内存问题 D3、D4：此都为内存问题，但是主板内存插槽也有可能，多数出在AMD的板上，这时可以把CPU风扇拿出来，上紧CPU再进行通电测试 25: 25为显卡或插槽问题，一般清过主板BIOS就能亮机。不然就换过显卡 26或者2b：亮机，不亮机考虑显卡 31：显卡或插槽问题 45:显卡问题 00：刚开机就直接到00或者FF是CPU或者主板芯片坏 FF：刚开机就直接到00或者FF是CPU或者主板芯片坏,也可能是供电不足(20楼提出,表示感谢) 13：在AMI BIOS13是正常 75：BIOS故障，重设BIOS即可 00:开机代码转到最后显示为这个为正常已经亮机 FF:开机代码转到最后显示为这个为正常已经亮机 目前写到这里，今晚再想下维修中显示的代码那些，希望各位朋友也帮忙补充！！
原:检测卡说明书代码含义 代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS 00 . 已显示系统的配置；即将控制INI19引导装入。 . 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。 CPU寄存器测试正在进行或者失败。 02 确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。 CMOS写入／读出正在进行或者失灵。 03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。 ROM BIOS检查部件正在进行或失灵。 04 使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。 05 如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。 DMA初如准备正在进行或者失灵。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。 DMA初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。 ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。 . 08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。 RAM更新检验正在进行或失灵。
[维修主板]电脑主板开机电路检测..... 电脑主板开机电路检测..... 一、判断电脑电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。 判断电脑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。把主板放好，插上假负载，插好电源，测试卡，做好检修准备。 二、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。也就是说直接短路接绿线和黑线。如果此时可以加电开机说明故障在软开机电路本身。如果此时不可以加电，说明有严重的短路现象。ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。 对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。 对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。 对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。 对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。对于P4的主板，CPU主供电短路也有可能是北桥短路。测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件换掉。 三、如果强行加电可以加电，则故障在软开机故障本身，此时应重点检查软开机电路本身和软开机电路有联系的其他一些电路。 1、COMS电池,有些主板,电池电力不足也不能开机，但大部份的主板没电池也不影响开机。正常情况下COMS电池它是一个2.6V 以上的电压，有时候是2.6V—3.3V左右的电压，这个也应该注意一下。 2、COMS跳线，COMS跳线不正确也不能开机，一般是跳在一二根上是正确的，第三根是接地，如果跳在第二第三针上就不能开机，注意。有的主板跳线跳错以后，可以开机，因为时实晶振供电是由紫线提供的。 3、测POWER开关针有无3.3V或5V电压，POWER开关针一针是接地,一针由紫5V供电，中间会经过一些门电路，电阻等电子元件，如果没有5V或3.3电压到开关针，跑电路，从ATX电源紫5V到POWER之间的元器件看那个损坏，换掉． 4、测南桥旁边的晶振，看是否起振，起振电压为0.5和1.6V左右，如果没有，就更换晶振旁边的滤波电容以及晶振本身。还有一种用手去处摸，时实晶振的两引脚，手处摸主板可以加电，可以工作。但是时实晶振损坏以后，你摸到时实晶振你可以加电，但是CPU 不工作。这时候还是继续用手处碰，使时实晶振两个引脚它又不过内存，再用手处摸时实晶振的两个引脚，又会过内存。这种就是典型的时实晶振外围电路损坏的现象。
电脑维修知识1 1:主板故障 2:显卡故障 3:声卡故障 4:硬盘故障 5:内存故障 6:光驱故障 7:鼠标故障 8:键盘故障 9:MODEM故障 10:打印机故障 11:显示器故障 12:刻录机故障 13:扫描仪故障 14:显示器抖动的原因 15:疑难BIOS设置 16:电脑重启故障 17:解决CPU占用率过高问题 18:硬盘坏道的发现与修复 19:网页恶意代码的手工处理 20:集成声卡常见故障及解决 21:USB存储设备无法识别 22:黑屏故障
23:WINDOWS 蓝屏代码速查表 24:WINDOWS错误代码大全 25:BIOS自检与开机故障问题 下面是相关的故障速查与解决问题 电脑出现的故障原因扑朔迷离，让人难以捉摸。并且由于Windows操作系统的组件相对复杂，电脑一旦出现故障，对于普通用户来说，想要准确地找出其故障的原因几乎是不可能的。那么是否是说我们如果遇到电脑故障的时候，就完全束手无策了呢,其实并非如此，使电脑产生故障的原因虽然有很多，但是，只要我们细心观察，认真总结，我们还是可以掌握一些电脑故障的规律和处理办法的。在本期的小册子中，我们就将一些最为常见也是最为典型的电脑故障的诊断、维护方法展示给你，通过它，你就会发现——解决电脑故障方法就在你的身边，简单，但有效～ 一、主板 主板是整个电脑的关键部件，在电脑起着至关重要的作用。如果主板产生故障将会影响到整个PC机系统的工作。下面，我们就一起来看看主板在使用过程中最常见的故障有哪些。 常见故障一:开机无显示 电脑开机无显示，首先我们要检查的就是是BIOS。主板的BIOS中储存着重要的硬件数 据，同时BIOS也是主板中比较脆弱的部分，极易受到破坏，一旦受损就会导致系统无法运行，出现此类故障一般是因为主板BIOS被CIH病毒破坏造成(当然也不排除主板本身故障导致系统无法运行。)。一般BIOS被病毒破坏后硬盘里的数据将全部丢失，所以我们可以通过检测硬盘数据是否完好来判断BIOS是否被破坏，如果硬盘数据完好无损，那么还有三种原因会造成开机无显示的现象:
主板维修基础知识 1、跑线路 主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件 万用表蜂鸣二极管档，表笔接线路的两端，表响 2、找线 主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线 3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过 4、对地打阻值 对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等 对地打阻值可以判断南北桥的好坏 电阻： 电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260
欧，误差率为5％。(具体参数见附表。) 色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金 银本色 对应数值 0 1 3 3 4 5 6 7 8 9 0 应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109×0.1 ×0.01 误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm 电容： 电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。但一些小容量的电容采用的是数字标示法，一般有三位数，第一、二位数为有效的数字，第三位数为倍数，即表示后面要跟多少个0。例如：343表示34000pF，另外，如果第三位数为9，表示 10－1，而不是10的9次方，例如：479表示4.7pF。 更换电容时主要应注意电容的耐压值一般要求不低于原电容的耐压 要求。在要求较严格的电路中，其容量一般不超过原容量的±20％即可。在要求不太严格的电路中，如旁路电路，一般要求不小于原电容的1/2且不大于原电容的2倍～6倍即可。
主板维修关键测试点的频率以及电压值 2006-4-9 8:13:45来源: 进入论坛添加到收藏夹 可POWER ON 時先量測基本電壓各項CLK 基本之RESET 1.基本電壓含: VCC3: 3.3V VTT: 1.5V VCC25: 2.5V VCC333: 3.3V VCC: 5V VCORE: CPU之工作電壓(是CPU OR 電壓治具而定) POWER_OK OR POWER_GOOD: 3.3V CPU 之參考電壓: EX: VGTL:1V 可POWER ON 時先量測基本電壓 VIA SOCKET462 系列 2.各個RST含: PCIRST : 由HI準位到LOW準位 (5 V or 3V) AGPRST : 由HI準位到LOW準位 (5V or 3V) CPURST:可分 (1)586 : 由LOW準位到HI準位 (3V) (2)686 : 由HI準位到LOW準位 (1. 5V) (3)Socket 462系列: 由HI準位到LOW 準位 (1.7V) (4)Socket 478 系列: 由HI準位到LOW 準位(1.5V) CRESET : 由HI準位到LOW準位 ( 3. 3V) RST_BT : 由HI準位到LOW準位 (3V) IDE_RST : 由HI準位到LOW準位 (5V) 3.各項CLK含: (1)ISA: 14.318MHz(OSC 由CLKGEN來) 8MHz(BCLK 由南橋產生) (2)PCI: 33MHz
(3)AGP: 1X: 33MHz 2X: 66MHz 4X: 133MHz(UAGP 有132PIN) (4)DIMM: 66MHz ,100MHz ,133MHz. (5)DDR: 100MHz,133MHz,166MHz,200MHz. (6)CPU: 66MHz,100MHz ,133MHz. (7)北橋: 66MHz,100MHz,133MHz,200MHz. (南橋: 14.318MHz. 48MHz. 33MHz. (9)I/O: 48MHz or 24MHz INTEL 478 系列: (1)PCI: 33MHz (2)AGP: 4X: 133MHz(UAGP 有132PIN) (3)DIMM: 100MHz,133MHz (4)CPU: 100MHz,133MHz (5)北橋: 66MHz ,100MHz ,133MHz (5)南橋: 14.318MHz 48MHz 33MHz 66MHz (6)LPC I/O: 33MHz,24MHz,48MHz. *以上皆正常後才上CPU AND DIMM 測試是否開機Socket 462 系列: (1)PCI: 33MHz (2)AGP: 4X: 133MHz(UAGP 有132PIN) (3)DIMM: 100MHz or 133MHz (4)DDR: 100MHz,133MHz,166MHz,200MHz. (5)CPU: 100MHz or 133MHz (6)北橋: 100MHz or 133MHz (7)南橋: 14.318MHz 48MHz 33MHz 66MHz (LPC I/O: 33MHz AND 24MHz *以上皆正常後才上CPU AND DIMM 測試是否開機
主板维修基础知识 1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件 万用表蜂鸣二极管档，表笔接线路的两端，表响 2、找线 主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线 3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过 小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点 主板上地线：主板的镙丝口、金属外壳、大焊点等 对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260 欧，误差率为5％。（具体参数见附表。）
色环电阻识别对应表 颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银 本色 对应数值 X 1 X 10 X 100 X 1000 X 104 X 105 X 106 X 107 X 108 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm 电容： 电容常见的标记方式 是直接标记，其常用的单位有 pF , U F 两种，很容 易认出。但一些小容量的电容采用的是数字标示法，一般有三位数，第 一、二位数为有效的数字, 第三位数为倍数, 即表示后面要跟多少个 0。 例如：343表示34000pF ,另外，如果第三位数为9,表示10 — 1,而不 是10的9次方，例如： 479表示 4.7pF 。 更换电容时主要应注意 电容的耐压值一般要求不低于原电容的耐压要 求。在要求较严格的电路中,其容量一般不超过原容量的± 20％即可。 在要求不太严格的电路中,如旁路电路,一般要求不小于原电容的 且不大于原电容的2倍?6倍即可。 晶体管： 彩显中使用的晶体管主要有 晶体二极管、 晶体三极管、 可控硅和场效应 管等等，其中最常用的是三极管和二极管，如何正确地判断二、三极管 的好坏等是学维修显示器的关键之一。 1 晶体二极管： 首先我们要知道该二极管是硅管还是锗管的，锗管的正 向压降一般为0.1伏?0.3伏之间，而硅管一般为0.6伏?0.7伏之间。 应乘位数 X 109 X 0.1 X 0.01 误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 1/2
