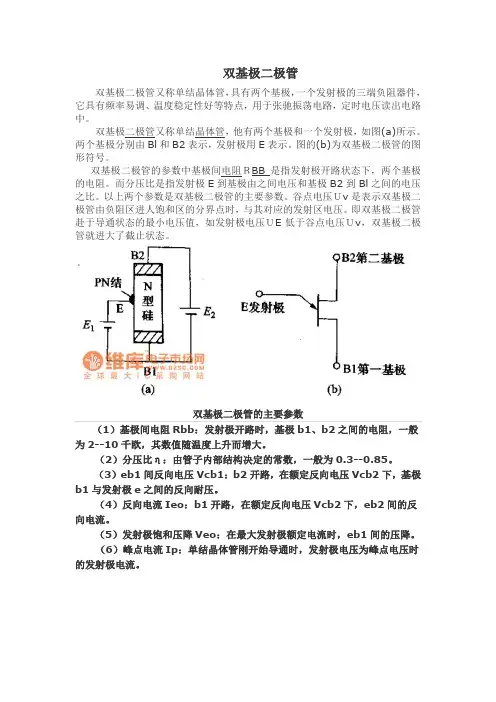

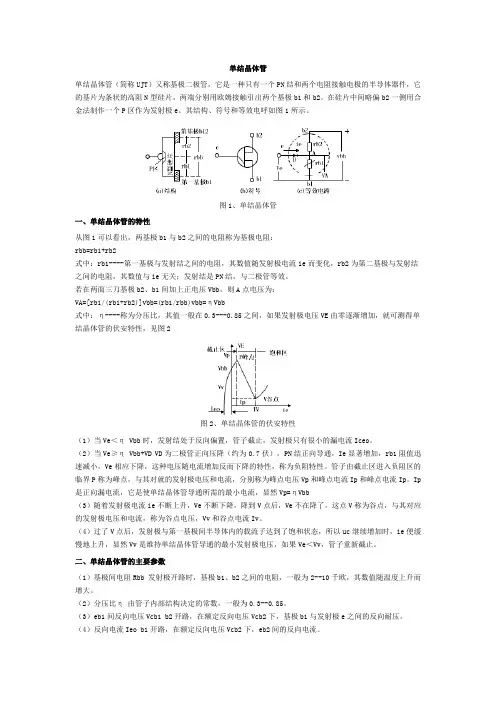

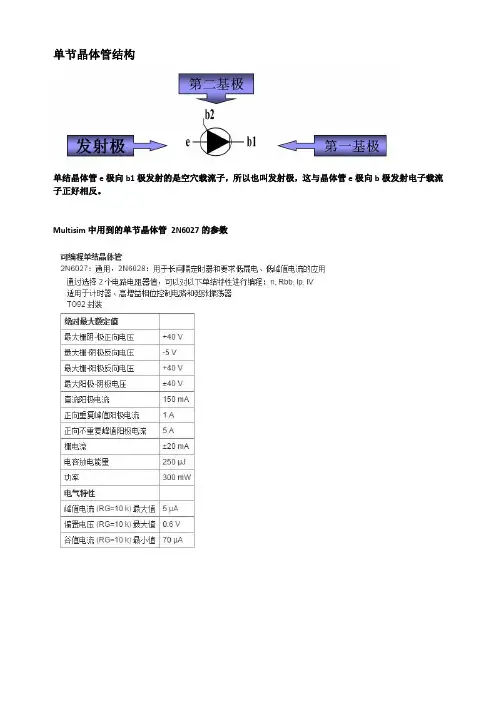

单结晶体管的主要参数
基极间电阻Rbb：发射极开路时，基极b1、b2之间的电阻，一般为2--10千欧，其数值随温度上升而增大。
分压比η：由管子内部结构决定的常数，一般为0.3--0.85。
eb1间反向电压Vcb1：b2开路，在额定反向电压Vcb2下，基极b1与发射极e之间的反向耐压。
反向电流Ieo：b1开路，在额定反向电压Vcb2下，eb2间的反向电流。
发射极饱和压降Veo：在最大发射极额定电流时，eb1间的压降。
峰点电流Ip：单结晶体管刚开始导通时，发射极电压为峰点电压时的发射极电流。
晶体二极管的主要参数： 1 电阻 ⑴直流电阻 在晶体二极管上加上一定的直流电压V，就有一对那个的直流电流I，直流电压V与直流电流I的比值，就是晶体二极管的等效直流电流。 ⑵动态电流 在晶体二极管上加一定的直流电压V的基础上，再加上一个增量电压，则晶体二极管也有一个增量电流△I。增量电压△V与增量电流△I的比值，就是晶体二极管的动态电阻，即动态电阻为晶体二极管两端电压变化与电流变化的比值。 二极管的正向直流电阻和动态电阻都是随工作点的不同而发生变化的。 普通晶体二极管反响运动时，其直流电阻和动态电阻都很大，通常可以尽是为无穷大。 2 额定电流 晶体二极管的额定电流是指晶体二极管长时间连续工作时，允许通过的最大正向平均电流。在二极管连续工作时，为使PN结的温度不超过某一极限值，整流电流不应超过标准规定的允许值。 例如：2AP1 的额定电流为12mA; 2AP5为16mA；2AP9为5mA。 对于大功率晶体二极管，为了降低它的温度，增大电流，必须加装散热片。 3 反向击穿电压 反向击穿电压是指二极管在工作中能承受的最大反向电压，它也是使二极管不致反响击穿的电压极限值。在一般情况下，最大反向工作电压应小于反向击穿电压。选用晶体二极管时，还要以最大反向工作电压为准，并留有适当余地，以保证二极管不致损坏。 例如：2AP21型二极管的反向击穿电压为15V最大反向工作电压小于10V；2AP26的反向
击穿电压为150V，最大反向工作电流小于100V。 4 最高工作频率 最高工作频率是指晶体二极管能正常工作的最高频率。选用二极管时，必须使它的工作频率低于最高工作频率。 例如：2AP8BD 最高工作频率为150MHz；2CZ12的最高工作频率为3kHz；2AP16的最高工作频率为40MHz。 晶体二极管的分类： 按用途分： 检波二极管
晶闸管的主要参数 (1) 断态不重复峰值电压U DSM 门极开路时，施加于晶闸管的阳极电压上升到正向伏安特性曲线急剧转折处所对应的电压值UDSM 。 它是一个不能重复，且每次持续时间不大于10ms的断态最大脉冲电压。 UDSM 值应小于转折电压U b0 。 (2) 断态重复峰值电压U DRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的正向断态最大脉冲电压。 每秒50次每次持续时间不大于10ms， 规定U DRM 为U DSM 的90%。 (3) 反向不重复峰值电压U RSM 门极开路，晶闸管承受反向电压时，对应于反向伏安特性曲线急剧转折处的反向 峰值电压值U RSM 。 它是一个不能重复施加且持续时间不大于10ms的反向脉冲电压。反向不重复峰 值电压U RSM 应小于反向击穿电压。 (4) 反向重复峰值电压U RRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的反向最大脉冲电压。 每秒50次每次持续时间不大于10ms。 规定U RRM 为U RSM 的90%。 (5) 额定电压UR 断态重复峰值电压UDRM和反向重复峰值电压URRM两者中较小的一个电压值规定为额定电压U R 。 在选用晶闸管时，应该使其额定电压为正常工作电压峰值U M 的2~3倍，以作为安全裕量。 (6)通态峰值电压U TM 规定为额定电流时的管子导通的管压降峰值。 一般为~，且随阳极电流的增加而略为增加。 额定电流时的通态平均电压降一般为1V左右。 (7) 通态平均电流I T (AV） 在环境温度为+40℃和规定的散热冷却条件下，晶闸管在导通角不小于170°电阻性负载的单相、工频正弦半波导电，结温稳定在额定值125°时，所允许通过的最大电流平均值。 ——允许流过的最大工频正弦半波电流的平均值。 选用一个晶闸管时，要根据所通过的具体电流波形来计算出容许使用的电流有效值，该值要小于晶闸管额定电流对应的有效值。晶闸管才不会损坏。 设单相工频正弦半波电流峰值为Im时通态平均电流为： 正弦半波电流有效值为： 有效值与通态平均电流比值为： 则有效值为： 根据有效值相等原则来计算晶闸管的额定电流。 若电路中实际流过晶闸管的电流有效值为I，平均值I d ，
晶闸管二极管主要参数及其含义 IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍 1、正向平均电流I F(AV) (整流 管) 通态平均电流I T(AV) (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大正弦半 波电流平均值此时器件的结温已达到其最高允许温度T jm 仪元公司产品手册中均 给出了相应通态电流对应的散热器温度T HS 或管壳温度 T C 值用户使用中应根据实 际通态电流和散热条件来选择合适型号的器件 2、正向方均根电流I FRMS (整流管) 通态方均根电流I TRMS (晶闸管) 是指在规定的散热器温度T HS 或管壳温度 T C 时,允许流过器件的最大有效电 流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值 3、浪涌电流I FSM (整流管)I TSM (晶闸管) 表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许 结温下施加80% V RRM 条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象
4、断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件 5、断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压 6、断态重复峰值漏电流I DRM 反向重复峰值漏电流I RRM 为晶闸管在阻断状态下承受断态重复峰值电压V DRM 和反向重复峰值电压V RRM 时流过 元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出 7、通态峰值电压V TM (晶闸管) 正向峰值电压V FM (整流管)
晶闸管参数名词解释 1. 反向重复峰值电压（VRRM）：反向阻断晶闸管两端出现的重复最大瞬时值反向电压，包括所有的重复瞬态电压，但不包括所有的不重复瞬态电压。 注：反向重复峰值电压（VRRM）是可重复的，值大于工作峰值电压的最大值电压，如每个周期开关引起的毛疵电压。 2. 反向不重复峰值电压（VRSM）：反向阻断晶闸管两端出现的任何不重复最大瞬时值瞬态反向电压。 1）测试目的：在规定条件下，检验晶闸管的反向不重复峰值电压额定值。 2）测试条件：a）结温：25℃和125℃；b）门极断路；c）脉冲电压波形：底宽近似10mS 的正弦半波；d)脉冲重复频率：单次脉冲；e)脉冲次数：按有关产品标准规定；f)测试电压：反向不重复峰值电压 注：反向不重复峰值电压（VRSM）是外部因素偶然引起的，值一般大于重复峰值电压的最大值电压。通常标准规定VRSM =1.11VRRM。应用设计应考虑一切偶然因素引起的过电压都不得超过不重复峰值电压。 3. 通态方均根电流（IT(RMS)）：通态电流在一个周期内的方均根值。 4. 通态平均电流(IT(AV))：通态电流在一个周期内的平均值。 5. 浪涌电流（ITSM）：一种由于电路异常情况（如故障）引起的，并使结温超过额定结温的不重复性最大通态过载电流。 1）测试目的：在规定条件下，检验晶闸管的通态（不重复）浪涌电流额定值。 2）测试条件：a)浪涌前结温：125℃；b)反半周电压：80％反向重复峰值电压；d)每次浪涌的周波数：一个周波，其导通角应在160度至180度之间 6. 通态电流临界上升率（di/dt）：在规定条件下，晶闸管能承受而无有害影响的最大通态电流上升率。 1)测试目的：在规定条件下，检验晶闸管的通态电流临界上升率额定值。 2）测试条件：a)加通态电流前结温：125℃；b)门极触发条件：IGM =3～5IGT；c)开通前断态电压VDM=2/3VDRM ；d)开通后通态电流峰值：2 IT（AV）～3IT（AV）；e)t1≥1us；f)重复频率：50HZ；g)通态电流持续时间：5s。 7. I2t值：浪涌电流的平方在其持续时间内的积分值。 1）测试目的：在规定条件下，检验和测量反向阻断三级晶闸管的I2t值 2）测试条件：a)浪涌前结温：125℃；b)浪涌电流波形：正弦半波； 3) I2t测试实质是持续时间小于工频正弦波（1-10ms范围）的一种不重复浪涌电流测试。通过浪涌电流it对其持续时间t积分∫it2dt，即可求得I2t值。 8. 门极平均值耗散功率（PG（AV））：在规定条件下，门极正向所允许的最大平均功率。 1) 测试目的：在规定条件下，检验反向阻断三级晶闸管的门极平均功率额定值 2) 测试条件：a)结温：125℃；b)门极功率：额定门极平均功率；c)测试持续时间：3S；d)主电路条件：阳，阴极间断路。 3）测量程序：a)被测器件加热到规定结温；b)从零缓慢调整电源的输出，使电流表和电压表指示的数字的乘积达到额定门极平均功率PG（AV），并保持3S时间，然后将电源的输出调回零；c)测试后，进行门极触发电流和电压测量，如无异常，则PG（AV）额定值得到确认。 9. 反向重复峰值电流（IRRM）：晶闸管加上反向重复峰值电压时的峰值电流。 10. 断态重复峰值电流（IDRM）：晶闸管加上断态重复峰值电压时的峰值电流。
齐纳二极管(稳压二极管)工作原理及主要参数 齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。 齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数. 齐纳二极管工作原理 齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。 齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。 在通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直
晶闸管的主要参数 作者：jesse 文章来源：本站原创点击数：273 更新时间：2007-12-6 ★★★【字体：小大】 晶闸管的主要电参数有正向转折电压VBO、正向平均漏电流IFL、反向漏电流IRL、断态重复峰值电压V DRM、反向重复峰值电压VRRM、正向平均压降VF、通态平均电流IT、门极触发电压VG、门极触发电流IG、门极反向电压和维持电流IH等。 （一）正向转折电压VBO 晶闸管的正向转折电压VBO是指在额定结温为100℃且门极（G）开路的条件下，在其阳极（A）与阴极（K）之间加正弦半波正向电压、使其由关断状态转变为导通状态时所对应的峰值电压。 （二）断态重复峰值电压VDRM 断态重复峰值电压VDRM，是指晶闸管在正向阻断时，允许加在A、K（或T1、T2）极间最大的峰值电压。此电压约为正向转折电压减去100V后的电压值。 （三）通态平均电流IT 通态平均电流IT，是指在规定环境温度和标准散热条件下，晶闸管正常工作时A、K（或T1、T2）极间所允许通过电流的平均值。（四）反向击穿电压VBR 反向击穿电压是指在额定结温下，晶闸管阳极与阴极之间施加正弦半波反向电压，当其反向漏电电流急剧增加时反对应的峰值电压。 （五）反向重复峰值电压VRRM 反向重复峰值电压VRRM，是指晶闸管在门极G断路时，允许加在A、K极间的最大反向峰值电压。此
电压约为反向击穿电压减去100V后的峰值电压。 （六）正向平均电压降VF 正向平均电压降VF也称通态平均电压或通态压降VT，是指在规定环境温度和标准散热条件下，当通过晶闸管的电流为额定电流时，其阳极A与阴极K之间电压降的平均值，通常为0.4~1.2V。 （七）门极触发电压VGT 门极触发VGT，是指在规定的环境温度和晶闸管阳极与阴极之间为一定值正向电压的条件下，使晶闸管从阻断状态转变为导通状态所需要的最小门极直流电压，一般为1.5V左右。 (八)门极触发电流IGT 门极触发电流IGT，是指在规定环境温度和晶闸管阳极与阴极之间为一定值电压的条件下，使晶闸管从阻断状态转变为导通状态所需要的最小门极直流电流。 （九）门极反向电压 门极反向电压是指晶闸管门极上所加的额定电压，一般不超过10V。 （十）维持电流IH 维持电流IH是指维持晶闸管导通的最小电流。当正向电流小于IH时，导通的晶闸管会自动关断。（十一）断态重复峰值电流IDR 断态重复峰值电流IDR，是指晶闸管在断态下的正向最大平均漏电电流值，一般小于100μA （十二）反向重复峰值电流IRRM 反向重复峰值电流IRRM，是指晶闸管在关断状态下的反向最大漏电电流值，一般小于100μA。
1N 系列常用整流二极管的主要参数
反向工作 峰值电压 URM/V 额定正向 整流电流 整流电流 IF/A 正向不重 复浪涌峰 值电流 IFSM/A 正向 压降 UF/V 反向 电流 IR/uA 工作 频率 f/KHZ 外形 封装
型 号
1N4000 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5100 1N5101 1N5102 1N5103 1N5104 1N5105 1N5106 1N5107 1N5108 1N5200 1N5201 1N5202 1N5203 1N5204 1N5205 1N5206 1N5207 1N5208 1N5400 1N5401 1N5402 1N5403 1N5404 1N5405 1N5406 1N5407 1N5408
25 50 100 200 400 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000 50 100 200 300 400 500 600 800 1000
1
30
≤1
＜5
3
DO-41
1．5
75
≤1
＜5
3
DO-15
2
100
≤1
＜10
3
3
150
≤0.8
＜10
3
DO-27
常用二极管参数： 05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW,

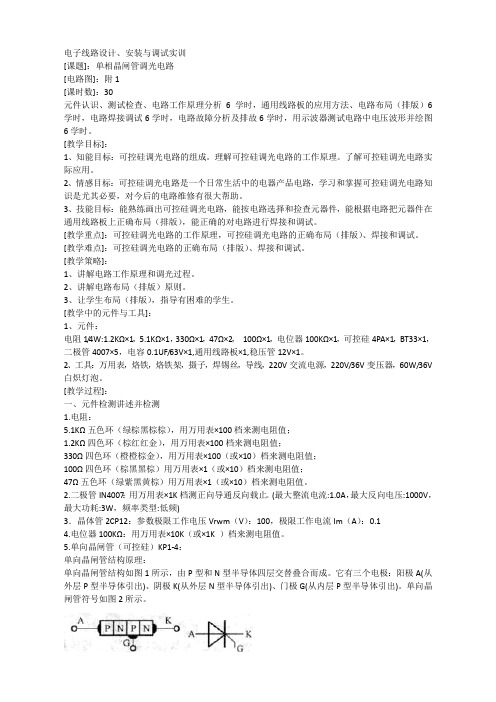

可控硅 可控硅是硅可控整流元件的简称，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。家用电器中的调光灯、调速风扇、空调机、电视机、电冰箱、洗衣机、照相机、组合音响、声光电路、定时控制器、玩具装置、无线电遥控、摄像机及工业控制等都大量使用了可控硅器件。按其工作特性，可控硅（THYRISTOR)可分为普通可控硅（SCR）即单向可控硅、双向可控硅（TRIAC)和其它特殊可控硅。 可控硅的主要参数 非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过可控硅的主要参数 1、额定通态平均电流IT在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。 2、正向阻断峰值电压VPF 在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值。 3、反向阴断峰值电压VPR当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值。 4、控制极触发电流Ig1 、触发电压VGT在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。
5、维持电流IH在规定温度下，控制极断路，维持可控硅导通所必需的最小阳极正向电流。 近年来，许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。 可控硅的触发 过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅。 非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出百分比。 可控硅的主要参数 可控硅的主要参数: 1 额定通态电流（IT)即最大稳定工作电流，俗称电流。常用可控硅的IT一般为一安到几十安。 2 反向重复峰值电压（VRRM)或断态重复峰值电压（VDRM），俗称耐压。常用可控硅的VRRM/VDRM一般为几百伏到一千伏。 3 控制极触发电流（IGT)，俗称触发电流。常用可控硅的IGT一般为几微安到几十毫安。可控硅的常用封装形式
IEC标准中用来表征晶闸管、二极管性能、特点的参数有数十项，但用户经常用到的有十项左右，本文就晶闸管、二极管的主要参数做一简单介绍。 1．正向平均电流I F(A V)( 整流管) 通态平均电流I T(A V)( 晶闸管) 是指在规定的散热器温度THS或管壳温度T C时,允许流过器件的最大正弦半波电流平均值。此时，器件的结温已达到其最高允许温度Tjm。台基公司产品手册中均给出了相应通态电流对应的散热器温度THS或管壳温度T C值，用户使用中应根据实际通态电流和散热条件来选择合适型号的器件。 2．正向方均根电流I F（RMS）( 整流管) 通态方均根电流I T（RMS）( 晶闸管) 是指在规定的散热器温度THS或管壳温度TC 时,允许流过器件的最大有效电流值。用户在使用中，须保证在任何条件下，流过器件的电流有效值不超过对应壳温下的方均根电流值。3．浪涌电流I FSM(整流管)、I TSM(晶闸管) 表示工作在异常情况下，器件能承受的瞬时最大过载电流值。用10ms底宽正弦半波峰值表示，台基公司在产品手册中给出的浪涌电流值是在器件处于最高允许结温下，施加80% V RRM条件下的测试值。器件在寿命期内能承受浪涌电流的次数是有限的，用户在使用中应尽量避免出现过载现象。 4．断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压，一般用单脉冲测试防止器件损坏。用户在测试或使用中，应禁止给器件施加该电压值，以免损坏器件。 5．断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时，断态和反向所能承受的最大重复峰值电压。一般取器件不重复电压的90%标注（高压器件取不重复电压减100V标注）。用户在使用中须保证在任何情况下，均不应让器件承受的实际电压超过其断态和反向重复峰值电压。 6．断态重复峰值（漏）电流IDRM 反向重复峰值（漏）电流IRRM 为晶闸管在阻断状态下，承受断态重复峰值电压VDRM和反向重复峰值电压VRRM时，流过元件的正反向峰值漏电流。该参数在器件允许工作的最高结温Tjm下测出。 7．通态峰值电压V TM(晶闸管) 正向峰值电压V FM(整流管) 指器件通过规定正向峰值电流I FM(整流管)或通态峰值电流I TM(晶闸管)时的峰值电压，也称峰值压降。该参数直接反映了器件的通态损耗特性，影响着器件的通态电流额定能力。器件在不同电流值下的的通态（正向）峰值电压可近似用门槛电压和斜率电阻来表示： V TM=VTO+rT*I TM V FM=VFO+rF*I FM 台基公司在产品手册中给出了各型号器件的最大通态（正向）峰值电压及门槛电压和斜率电阻，用户需要时，可以提供该器件的实测门槛电压和斜率电阻值。 8．电路换向关断时间t q（晶闸管） 在规定条件下，在晶闸管正向主电流下降过零后，从过零点到元件能承受规定的重加电压而不至导通的最小时间间隔。晶闸管的关断时间值决定于测试条件，台基公司对所制造的快速、高频晶闸管均提供了每只器件的关断时间实测值，在未作特别说明时，其对应的测试条件如下： l 通态峰值电流ITM等于器件ITA V；
1.塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs 1 1A1-1A7 1A 50-1000V 1.1 R-1 2 1N4001-1N4007 1A 50-1000V 1.1 DO-41 3 1N5391-1N5399 1.5A 50-1000V 1.1 DO-15 4 2A01-2A07 2A 50-1000V 1.0 DO-15 5 1N5400-1N5408 3A 50-1000V 0.95 DO-201AD 6 6A05-6A10 6A 50-1000V 0.95 R-6 7 TS750-TS758 6A 50-800V 1.25 R-6 8 RL10-RL60 1A-6A 50-1000V 1.0 9 2CZ81-2CZ87 0.05A-3A 50-1000V 1.0 DO-41 10 2CP21-2CP29 0.3A 100-1000V 1.0 DO-41 11 2DZ14-2DZ15 0.5A-1A 200-1000V 1.0 DO-41 12 2DP3-2DP5 0.3A-1A 200-1000V 1.0 DO-41 13 BYW27 1A 200-1300V 1.0 DO-41 14 DR202-DR210 2A 200-1000V 1.0 DO-15 15 BY251-BY254 3A 200-800V 1.1 DO-201AD 16 BY550-200～1000 5A 200-1000V 1.1 R-5 17 PX10A02-PX10A13 10A 200-1300V 1.1 PX 18 PX12A02-PX12A13 12A 200-1300V 1.1 PX 19 PX15A02-PX15A13 15A 200-1300V 1.1 PX 20 ERA15-02～13 1A 200-1300V 1.0 R-1 21 ERB12-02～13 1A 200-1300V 1.0 DO-15 22 ERC05-02～13 1.2A 200-1300V 1.0 DO-15 23 ERC04-02～13 1.5A 200-1300V 1.0 DO-15 24 ERD03-02～13 3A 200-1300V 1.0 DO-201AD 25 EM1-EM2 1A-1.2A 200-1000V 0.97 DO-15 26 RM1Z-RM1C 1A 200-1000V 0.95 DO-15 27 RM2Z-RM2C 1.2A 200-1000V 0.95 DO-15 28 RM11Z-RM11C 1.5A 200-1000V 0.95 DO-15 29 RM3Z-RM3C 2.5A 200-1000V 0.97 DO-201AD 30 RM4Z-RM4C 3A 200-1000V 0.97 DO-201AD 2.快恢复塑封整流二极管 序号型号IF VRRM VF Trr 外形 A V V μs （1）快恢复塑封整流二极管 1 1F1-1F7 1A 50-1000V 1.3 0.15-0.5 R-1 2 FR10-FR60 1A-6A 50-1000V 1. 3 0.15-0.5 3 1N4933-1N4937 1A 50-600V 1.2 0.2 DO-41 4 1N4942-1N4948 1A 200-1000V 1.3 0.15-0. 5 DO-41 5 BA157-BA159 1A 400-1000V 1.3 0.15-0.25 DO-41 6 MR850-MR858 3A 100-800V 1.3 0.2 DO-201AD
March 2008 Rev. 21/9 AN2703 Application note Parameter list for SCRs, TRIACs, AC switches, and DIACS Introduction All datasheet parameters are rated as minimum or maximum values, corresponding to the product parameter distribution. In each datasheet, two classes of parameters are available:■ Absolute ratings, corresponding to critical parameters, not to be exceeded for safe operation. If the absolute rating is exceeded, the component may be damaged.■Electrical, thermal and static characteristics, defining limits on product https://www.doczj.com/doc/649933620.html,
Parameters AN2703 1 Parameters 2/9
AN2703Parameters 3/9I GM Peak gate current This is the maximum peak current allowed through gate and cathode, defined for a 20 μs pulse duration. If the absolute rating is exceeded, the component may be damaged. P G(AV)Average gate power dissipation This is the maximum average power that can be dissipated by the gate junction. If the absolute rating is exceeded, the component may be damaged. V RGM Peak reverse gate voltage This parameter is only defined for SCRs. It is the maximum reverse voltage than can be applied across gate and cathode terminals, without risk of destruction of the gate to cathode junction. V GM Peak positive gate voltage (with respect to the pin "COM") This parameter is only defined for ACSs. It is the maximum voltage than can be applied across gate and COM terminals without risk of destruction of the gate to COM junction.Table 2.Electrical characteristics parameters Parameter Name and description P Average power dissipation This is the average power dissipated by current conduction through the device for one full cycle operation. I GT Triggering gate current This is the current to apply between gate and cathode (or gate and electrode A1 for TRIAC) to turn-on the device. This parameter defines the sensitivity of the component. For a SCR, the gate current has always to be sunk by the gate. For a TRIAC, I GT is define for 3 or 4 quadrants corresponding to the different polarities of A2, A1 and gate: - Q1: I g sunk by the gate, V A2-A1 > 0 - Q2: I g sourced by the gate, V A2-A1 > 0 - Q3: I g sourced by the gate, V A2-A1 < 0 - Q4: I g sunk by the gate, V A2-A1 < 0 The I GT value is higher in Q4 quadrant. For ACS types, I GT is defined in two quadrants (Q2 and Q3). V GT Triggering gate voltage This is the voltage to apply across gate and cathode (or gate and electrode A1 for TRIAC) to reach the IGT current and then to trigger the device. V GD Non-triggering gate voltage V GD is the maximum voltage which can be applied across gate and cathode (or gate and electrode A1 for TRIAC) without causing undesired turn-on. This parameter is specified, for the worst case scenario, at the maximum junction temperature.Table 1.Absolute ratings parameters (continued) Parameter Name and description
晶闸管的主要参数
晶闸管的主要参数 (1) 断态不重复峰值电压U DSM 门极开路时，施加于晶闸管的阳极电压上升到正向伏安特性曲线急剧转折处所对应的电压值UDSM 。 它是一个不能重复，且每次持续时间不大于10ms的断态最大脉冲电压。 UDSM 值应小于转折电压U b0。 (2) 断态重复峰值电压U DRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的正向断态最大脉冲电压。 每秒50次每次持续时间不大于10ms， 规定U DRM 为U DSM 的90%。 (3) 反向不重复峰值电压U RSM 门极开路，晶闸管承受反向电压时，对应于反向伏安特性曲线急剧转折处的反向峰值电压值U RSM。
它是一个不能重复施加且持续时间不大于10ms的反向脉冲电压。反向不重复峰值电压U RSM应小于反向击穿电压。 (4) 反向重复峰值电压U RRM 晶闸管在门极开路而结温为额定值时，允许重复加于晶闸管上的反向最大脉冲电压。 每秒50次每次持续时间不大于10ms。 规定U RRM 为U RSM 的90%。 (5) 额定电压UR 断态重复峰值电压UDRM和反向重复峰值电压URRM两者中较小的一个电压值规定为额定电压U R。 在选用晶闸管时，应该使其额定电压为正常工作电压峰值U M 的2~3倍，以作为安全裕量。 (6)通态峰值电压U TM 规定为额定电流时的管子导通的管压降峰值。 一般为1.5~2.5V，且随阳极电流的增加而略为增加。 额定电流时的通态平均电压降一般为1V左右。 (7) 通态平均电流I T (AV） 在环境温度为+40℃和规定的散热冷却条件下，晶闸管在导通角不小于170°电阻性负载的单相、工频正弦半波导电，结温稳定在额定值125°时，所允许通过的最大电流平均值。 ——允许流过的最大工频正弦半波电流的平均值。
二极管的主要参数 正向电流IF：在额定功率下，允许通过二极管的电流值。 正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。 最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。 反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。 正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。 反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。 结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。 2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。2.常用二极管 （1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。 通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。 （3）开关二极管 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。 开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。 4）稳压二极管 稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4 稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。制作时，可参考图示参数选择器件。由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。 电路见图1a。电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。在NE555的3脚输出低电平期间，双向开关关断，风扇停转。 MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用 MOC3061的内部双向开关来控制电风扇电机的运转。RW为占空比调节电位器，
RC电路用来降低DV/DT防止误触发 MOC3061参数：技术文档数据： 触发电流在Ift=15mA到maxIf=60mA之间。 Led触发电流：Ift=15mA, A ll d evices a re gu a r a ntee d to trigger a t a n I F v a lue less th a n or equ a l to m ax I FT.Therefore,recommen d e d oper a ting I F lies b et w een m ax I FT(15m A for MOC3061-M, 10m A for MOC3062-M&MOC3162-M,5m A for MOC3063-M&MOC3163-M)a n d ab solute m ax I F(60m A). D v/D t=Pe a k B locking Current 保持通态的最小电流：IH=500u A，MT1-MT2volt a ge ab ove w hich d evice w ill not trigger 抑制电压：VINH=12(T Y P)-20(M AX)MT1-MT2VOLT A GE AB OVE W HICH D EVICE W ILL NOT TRIGGER 通态重复峰值电压V D RM=600v D V/D T=600V/US(MIN),1500(T Y P). The39ohm resistor a n d0.01μF c a p a citor a re for snu bb ing of the tri a c a n d is often,b ut not a l way s, necess a r y d epen d ing upon the p a rticul a r tri a c a n d lo ad use d. Suggeste d metho d of firing t w o,ba ck-to-ba ck SCR’s B T A16-800B:负载电流IT=16A. 维持通态电流：IH=50m A 断态电压临界上升率：D v/D t=250v/us Igt=50m A, V D RM,VRRM=800V Vgt=1.5v
作者：广州晶泰电子来源：https://www.doczj.com/doc/649933620.html, 发布时间：2012年01月28日 一、晶闸管定义： 晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅. 1957年美国通用电器公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极；晶闸管工作条件为：加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。 晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
二、主要参数及含义 1．正向平均电流I F(AV)( 整流管) 通态平均电流I T(AV)( 晶闸管) 是指在规定的散热器温度T HS或管壳温度T C时,允许流过器件的最大正弦半波电流平均值。此时，器件的结温已达到其最高允许温度T jm。广州晶泰产品手册中均给出了相应通态电流对应的散热器温度T HS或管壳温度T C值，用户使用中应根据实际通态电流和散热条件来选择合适型号的器件。 2．正向方均根电流I F（RMS）( 整流管) 通态方均根电流I T（RMS）( 晶闸管) 是指在规定的散热器温度T HS或管壳温度 T C时,允许流过器件的最大有效电流值。用户在使用中，须保证在任何条件下，流过器件的电流有效值不超过对应壳温下的方均根电流值。 3．浪涌电流I FSM(整流管)、I TSM(晶闸管) 表示工作在异常情况下，器件能承受的瞬时最大过载电流值。用10ms底宽正弦半波峰值表示，晶泰电子在产品手册中给出的浪涌电流值是在器件处于最高允许结温下，施加80% V RRM条件下的测试值。器件在寿命期内能承受浪涌电流的次数是有限的，用户在使用中应尽量避免出现过载现象。 4．断态不重复峰值电压V DSM 反向不重复峰值电压V RSM 指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压，一般用单脉冲测试防止器件损坏。用户在测试或使用中，应禁止给器件施加该电压值，以免损坏器件。5．断态重复峰值电压V DRM 反向重复峰值电压V RRM 是指器件处于阻断状态时，断态和反向所能承受的最大重复峰值电压。一般取器件不重复电压的90%标注（高压器件取不重复电压减100V标注）。用户在使用中须保证在任何情况下，均不应让器件承受的实际电压超过其断态和反向重复峰值电压。 6．断态重复峰值（漏）电流I DRM
二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。 1、常用的整流二极管 电子制作中常用二极管的主要参数及封装丝印 1N4001整流二极管 1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。 电子制作中常用二极管的主要参数及封装丝印 贴片1N4001二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N4007整流二极管 1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 贴片1N4007二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5408整流二极管
1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx 的整流二极管。其中1N5408是该系列中最常用的二极管。该管的耐压值可达1000V。 电子制作中常用二极管的主要参数及封装丝印 ▲ 6A10整流二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 10A10整流二极管 若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。 2、常用的肖特基二极管 肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5819肖特基二极管 1N5819肖特基二极管高频性能良好，正向压降低（在左右），在一些输出电流1A以下的锂电池充电器中很常见。1N5819的耐压值为40V，整流电流为1A。 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5819肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 1N5822肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5822肖特基二极管
