视频闯红灯自动监测系统
一、概述
闯红灯自动监测系统又称电子警察系统，是一项集电子、计算机和光学技术于一体的现代高新技术，安装于城市交通路口，24小时全天候对路口进行监测，对违章闯红灯的机动车进行抓拍。公安交通部门将依据抓拍的违章照片对违章者进行处罚和教育，可大大提高机动车驾驶员的自觉性，增强安全意识，减少因闯红灯违章行为而造成的事故、堵塞和混乱，提高交通路口的车辆通行速度，保证道路畅通。因此，电子警察系统是建设畅通工程的重要措施之一。
目前市场上正在使用的系统类型主要有：
1、感应线圈检测+光学胶卷相机式；
2、感应线圈检测+摄像机式；
3、感应线圈检测+数码相机式；
4、视频检测+摄像机式；
5、视频检测+摄像机+数码相机式。
这几种系统类型各有一定的优缺点，目前没有哪一种是绝对先进的，即使采用同一种类型，也会因设备供应商的技术水平和工程经验的不同，而导致其技术性能指标产生很大的差异。
下面，对这几种系统类型进行比较：
注：1)违章车辆捕获率：即实际安装电子警察系统的路口，在一定时间内(一般以连续24小时为测试基准)，系统抓拍到的违章车辆数与实际发生违章车辆数的百分比，用于衡量系统的检测灵敏性和反应速度。2)违章抓拍成功率：是指一定时间内抓拍到的违章照片中可用于违章处罚(一般指车牌清晰、停车线、红灯、违章行为明显等)的照片数占总抓拍照片数的百分比，用于衡量系统的抓拍准确性和可用性。
通过以上的比较，我们推荐用视频检测+摄像机式的系统类型，下面就这种类型进行系统方案的设计。
二、系统设计原则
1、经济实用性，本系统充分考虑用户的需求和情况，以实用为原则，根据
用户的情况进行设计和实施，同时在满足用户总体需要的前提下，充分体现设备资源共享性，最大程度地降低系统造价。
2、稳定可靠性，本系统从设备的选型到具体的实施方案，都考虑系统的可
靠性问题，确保系统正常、稳定、可靠、连续运行。
3、方便性，本系统将充分考虑使用和维护的方便性，提供友好，简便的用
户操作界面。
4、先进性，采用先进的技术和先进的设备产品，构建出先进的系统，使其
在数年内，保持其先进性，不会被淘汰。
5、可扩展性，系统可扩展性主要体现在系统功能的可扩展性，在实现闯红
灯自动监测的功能的基础上，可以增加用户需要的其它功能，以达到保护用户投资的目的。
三、系统组成
视频闯红灯自动监测系统由前端视频图像检测系统、抓拍主机系统、照片传输与控制系统和违章管理软件系统四部分组成，如图：
1、前端视频图像检测系统
该检测系统由远景摄像机(视频检测器)，近景摄像机和车牌补光灯组成，路口的每一个方向设置1台远景摄像机，每个车道设置1台近景摄像机和1个车牌补光灯。为保证摄像机在各种恶劣的条件下能正常工作，摄像机防护罩内
还具有加温和排风功能，其配置图如下：
2、抓拍主机系统
该主机系统主要由工业控制计算机，检测控制单元，闪光灯驱动单元组成。
检测控制单元对视频检测器进行设置和控制，设定虚拟线圈的位置，
当红灯亮时，信号机给视频检测器抓拍一个触电信号，使其进入抓拍状态。在工业控制计算机上设置抓拍区域只要物体进入抓拍区域对前端摄像机送回来的视频信号进行抓拍。一般抓拍三张照片，分别为车牌特写、未违章全景、违章全景，工业控制计算机将会把抓拍到的图片存储下来，并通过照片传输与控制系统将图片传回车辆违章管理中心。
该主机系统还装有网卡，便于用笔记本电脑进行调度，当通信线路或是通信设备发生故障时，可用笔记本电脑下载照片。
考虑到夜晚和阴雨天光线不足的情况，增加了闪光灯驱动单元，当光线不足时，自动控制闪光灯，以补充光线，使所抓拍到的图片清晰。此外，为保证主机在各种条件下都能正常工作，还配备了加热排风、漏电保护器、防雷等组件，机柜采用全密封设计，预留通讯设备安装位置。
3、照片传输与控制系统
该系统主要由通信控制软件，通信线路或无线网络，光端机或无线上网卡，网卡组成。
该传输系统由两种传输形式，一种是利用有线网络，可以通过拨号网络方式，使用Modem作为通信设备，利用电话线或是ISDN线进行连接，如果条件允许，也可以通过光纤进行连接，利用光端机，就可以构筑一个快速的传输网络，和车辆违章管理中心进行连接，这样每个电子警察系统的主机即成为该网
络的一个节点；另一种是利用无线网，用无线Modem，通过中国联通的CDMA 或中国移动的GRPS进行传输。
在工业控制计算机上运行前端通信软件，24小时不间断地监测摄像机所抓拍到的图像，并定时地将其暂存在工业控制计算机的存储单元中，按用户设定的时间间隔将照片数据向车辆违章管理中心发送，由安装在车辆违章管理中心上的中心通信软件监听各个运行前端通信软件所送来的数据，若有数据传来，则接收并将其存存储在车辆违章管理中心的数据库中，以供使用。
4、违章管理软件系统
该软件主要由照片信息管理，照片信息查询统计，违章单打印，用户权限管理，参数管理，数据库管理这六部分组成。
1)照片信息管理，是针对抓拍回来的照片图像和与其相关的信息进行管理，可以对照片图像进行浏览，筛选，并把筛选出来的图片存放到另一个目录下，也可以对图片的相关信息如车牌号，抓拍时间等进行更正、修改。
2)照片信息查询统计，是对照片信息进行各种查询，用户可能方便快捷地得到自己所想知道的信息；通过对各种指标进行统计对比，使用户对总体的情况以及一些情况的趋势能简单明了的掌握。
3) 违章单打印，对违章的情况，可以根据车牌号找到车主的信息，自动生成违章处罚单，并可能直接打印出来。
4)用户权限管理，对使用该管理软件的用户以其权限进行管理，可能添加、修改、删除用户，可用对用户的权限进行设置和修改。
5) 参数管理，对系统用到的相关参数进行设置和修改。
6) 数据库管理，可以对数据库进行备份、恢复、导出、导入。
四、系统主要特点
1、采用视频检测技术，不需要在路面上施工安装“线感线圈”，只需在计算
机界面上设置虚拟线圈，不用破路，不影响交通，延长了路面的寿命，减少了工程量，同时，虚拟线圈可以无数次设置和使用，不用维护。
2、视频检测区的大小、数量和位置，可能根据路口的情况，在计算机界面上
进行方便、灵活的设定。
3、采用近景和全景撮像机，抓拍到的车牌清晰，还可以抓拍到车辆闯线过程，
能过一张近景和两张全景照片，法律依据更为充分，解决了交警部门与车主之间的不必要纠纷。
4、配有大功率的车牌补灯光，即使在夜间和阴雨天，也能抓拍到清晰的照片。
5、可能自动过滤混合车流中的右转车和逆行车辆，通过抓拍参数的设置，还
可以实现超速抓拍。
6、可以自动记录闯红灯时的日期、时间、地点以及红灯的开始和结束时间，
车辆超速时，还可以测量其车速，并记录下来，与所设置的允许车速进行比较。
7、可以通过多种传输方式，如电话线、ISDN线、光纤和无线网络，或是移
动硬盘、手提电脑等，将抓拍到的照片和相关信息传输到车辆违章管理中心，并可自行设定传输时间，传输过程稳定可靠，数据损失率极低。
8、系统提供了多种保护措施如加热排风、漏电保护器、防雷等，保证系统在
各种恶劣的环境下长期，正常的工作。
9、违章管理软件将和车辆违章管理中心现有的数据库进行联网，从而共享现
在的信息，实时查询车辆和车主的信息，别的系统也可以共享违章管理软件的数据库，从中取得违章的信息和照片。
10、违章管理软件有友好的用户界面，可靠的权限管理和数据保护功能，并
为用户提供方便、灵活的查询和统计功能。
11、违章管理软件可自动生成违章处罚单，并支持批量打印，对逾期未处理
的违章车辆，自动向用户提醒。
五、系统性能
1、抓拍照片清晰，包含违章三要素；
2、照片颜色：24位真彩色；
3、照片分辨率：752×582；
4、拍摄范围：单路口方向≥6车道；
5、抓拍车道：1—26车道；
6、连续间隔时间：≤1.0秒；
7、拍摄车速范围：≤150公里/小时;
8、违章车辆捕获率：≥98%
9、误拍率：≤10%
10、工作环境温度：-30℃~+50℃；
11、工作环境湿度：10%~95%；
12、工作电压：220V±44V AC，50±5Hz；
13、功能耗：≤200W（不包括加热器）。
六、系统设备配置
●摄像机
●视频检测器
●车牌补光灯(闪光灯)
●摄像机防护罩
●补光灯(闪光灯)罩
●工业控制计算机
1、工控主板
2、DDR521M 内存
3、迅驰1.5G CPU
4、80G硬盘
5、视频采集卡
6、液晶显视屏
7、网卡
8、电源
9、键盘、鼠标
10、机箱
11、其它附件
●检测控制器
●补光灯控制器
●通信软件
●采集软件
●全天候室外机箱(带温度控制器) ●其它附件
●违章管理软件系统
电子警察系统（路口违章车辆抓拍系统） 1、系统主要需求（系统介绍、系统作用等）； 2、系统组成及网络结构 3、系统工作流程描述 4、系统功能体现 5、主要性能指标 6、前端抓拍设备技术指标和参数 7、电气安全 8、环境适应性 9、其它 10、电子警察系统主要组成部分的设计与选择 1)车辆检测方式的选择 2)抓拍方式的选择
电子警察系统（抓拍红绿灯设备） 闯红灯自动抓拍记录系统（俗称“电子警察系统”）是利用车辆检测技术、信号控制技术、计算机技术、图像处理技术、通信技术等现代高科技在交通管理中的应用，是检测机动车闯红灯违法行为的有效手段。该系统应24小时不间断全天候工作，将对遏制机动车闯红灯违法行为起到重要的作用。 一、系统主要需求： (一)系统应具有良好的可扩充性、可移植性和兼容性，充分考虑到了系统的发展因素，系统设计方案充分利用现有的信息化建设成果和路口资源，并预留扩展接口。 (二)系统功能全面、完善、安全、稳定而可靠。确保系统指挥中心管理部分、通信网络部分和路口控制部分等一系列的设备和信息传输链路24小时不间断应用。不受天气变化的影响（包括台风、暴雨和打雷等）。 (三)违法照片中需要记录清晰地车牌、停车线、信号灯以及完整的违法过程。具体要求如下： 1)第一张全景图片应包含并能清晰辨别红灯信号（或倒计时灯）、车辆类型、车身颜
色且显示的机动车车头（整个车身的前三分之一）处在停车线后（没有越过停车线）或压在停车线上。
2)第二和第三张全景图片应包含并能清晰辨别红灯信号（或倒计时灯）、车辆类型、车身颜色且能无可争辩的显示红灯期间该车整个车身已经越过停车线的情况。 3)手动鼠标进行框选车牌特写部位，所选图片信息应能清晰辨别车牌号码和车牌颜色。 4)对于路口信号灯是箭头灯的拍摄点，要求拍摄效果能清楚地在后端看清箭头所指方向。 二、系统组成及网络结构 1)电子警察系统由路口抓拍设备、传输系统、中心处理系统（后台集成管理系统）三部分组成。其示意图1如下： 图1 电子系统组成结构图 2)网络结构 典型的系统结构如图所示：
高清晰超速抓拍视频监测系统 技 术 方 案 沈阳科消电子工程有限公司
第1章前言 1.1项目概述 随着全国公路交通建设的快速发展和机动车辆的普及，厂内公路的不断加宽，路口的增多，机动车的行驶速度也不断加快，这些都增大了交通事故发生的几率，也为管理部门提出了更高的要求。 公路车辆智能监测记录系统，是智能交通系统的一个重要的组成部分。系统利用先进的视频、通讯、微机控制、网络、图像处理、信息处理等技术实现对监控路面的车辆通过时间、地点、车速、行驶方向、号牌号码、号牌颜色、车辆图像等车辆信息进行自动采集和处理，通过对运行车辆的构成、流量分布、违章情况进行常年不间断的记录与分析，为交通规划、交通管理、道路养护部门提供重要的基础和运行数据。 公路车辆智能监测记录系统作为智能交通的一个重要组成部分，主要应用于重要路段路面监控、实现道路安全管理的智能化和自动化。 该系统不仅能够抓拍高清晰的车牌图像还能够抓拍高清晰的车辆全景图图像和司乘人员面部图像，为管理部门加强管理提供了丰富的信息，同时该系统的识别率和抓拍率均高于基于普通摄像机的抓拍系统。 1.2建设目标 智能抓拍识别 采用视频摄像机抓拍技术，能全天候24小时不间断地对出城车辆自动进行实时监测抓拍，实时自动识别机动车辆牌照号码，并记录显示车辆号牌的图片。将图像存储到磁盘相应目录下,车辆通过的信息写入相关数据库,并在全景图像中标明车辆通行数据,如时间、地点、车型、车辆号牌、车牌颜色、车速、方向等。 大容量自动溢出存储 采取循环覆盖技术，单套系统配备大容量硬盘，可存储车辆不低于80万辆。当超出80万辆车时，自动对最前面的图片数据依次进行覆盖，整个系统始终保留至少80万
交通管理闯红灯自动记录系统解决方案
正文目录 第一章概述 (1) 1.1 应用背景 (1) 1.2 设计原则 (1) 1.3 设计依据 (3) 1.4 设计目标 (4) 第二章总体设计 (5) 2.1 设计思想 (5) 2.2 技术路线 (6) 2.2.1系统前端设备技术路线 (6) 2.2.2中心管理平台技术路线 (7) 2.3 系统结构 (8) 2.4 系统组成 (9) 2.5 系统工作流程 (9) 2.5.1卡口过车抓拍流程 (9) 2.5.2闯红灯违法取证流程 (11) 2.5.3其它违法行为取证流程 (15) 2.5.4人脸取证工作流程 (15) 2.6 系统功能 (16) 2.6.1闯红灯违法抓拍功能 (16) 2.6.2卡口监测记录功能 (17) 2.6.3其他交通违法行为记录功能 (17) 2.6.4驾驶人面部特征记录功能（人脸取证电警） (17) 2.6.5人脸卡口功能（人脸取证电警） (17) 2.6.6车辆牌照自动识别功能................................. 错误!未定义书签。 2.6.7背向车型识别功能 (18) 2.6.8智能补光功能 (20)
2.6.10车辆稽查布控功能 (20) 2.6.11高清录像功能 (20) 2.6.12交通参数采集功能 (21) 2.6.13数据断点续传功能 (21) 2.6.14时间校准功能 (21) 2.6.15图像防篡改功能 (21) 2.6.16网络远程维护功能 (21) 2.7 系统性能 (22) 第三章视频电警前端设计 (24) 3.1 前端子系统结构 (24) 3.2 前端子系统工程布局 (25) 3.3 前端子系统工程实施要点 (27) 3.3.1工程实施细则 (27) 3.3.2立杆安装位置与停止线距离计算依据 (29) 3.4 设备安装效果图 (30) 3.5 前端子系统设备选型 (32) 3.5.1一体化电警抓拍单元 (32) 3.5.2终端服务器（二选一） (40) 3.5.3交通灯信号检测器 (41) 3.5.4环境补光灯 (42) 第四章人脸取证电警前端设计 (44) 4.1 前端子系统结构 (44) 4.2 前端子系统工程布局 (45) 4.3 前端子系统工程实施要点 (47) 4.3.1工程实施细则 (47) 4.3.2立杆安装位置与停止线距离计算依据 (49) 4.4 设备安装效果图 (50)

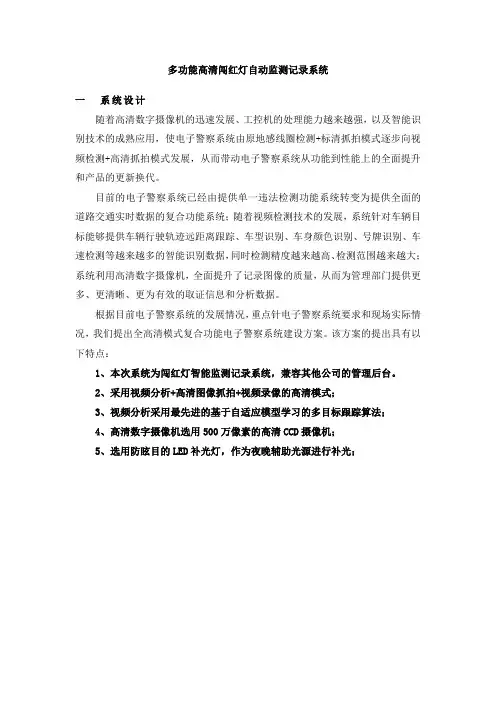

多功能高清闯红灯自动监测记录系统 一系统设计 随着高清数字摄像机的迅速发展、工控机的处理能力越来越强，以及智能识别技术的成熟应用，使电子警察系统由原地感线圈检测+标清抓拍模式逐步向视频检测+高清抓拍模式发展，从而带动电子警察系统从功能到性能上的全面提升和产品的更新换代。 目前的电子警察系统已经由提供单一违法检测功能系统转变为提供全面的道路交通实时数据的复合功能系统；随着视频检测技术的发展，系统针对车辆目标能够提供车辆行驶轨迹远距离跟踪、车型识别、车身颜色识别、号牌识别、车速检测等越来越多的智能识别数据，同时检测精度越来越高、检测范围越来越大；系统利用高清数字摄像机，全面提升了记录图像的质量，从而为管理部门提供更多、更清晰、更为有效的取证信息和分析数据。 根据目前电子警察系统的发展情况，重点针电子警察系统要求和现场实际情况，我们提出全高清模式复合功能电子警察系统建设方案。该方案的提出具有以下特点： 1、本次系统为闯红灯智能监测记录系统，兼容其他公司的管理后台。 2、采用视频分析+高清图像抓拍+视频录像的高清模式； 3、视频分析采用最先进的基于自适应模型学习的多目标跟踪算法； 4、高清数字摄像机选用500万像素的高清CCD摄像机； 5、选用防眩目的LED补光灯，作为夜晚辅助光源进行补光；
