GW9-10-400A隔离开关

GW9-10/400A 隔离开关

一、产品型号及符号含义

GW9-10/400A 型户外单极隔离开关(以下简称为开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。开关供三相线路系统单相使用，其结构简单、经济，使用方便。开关的额定电流有：200；400；600和1000安。它们皆由底座、支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度对以得到开关闸刀所需要的接触压力。开关分合闸时用绝缘钩棒操作机构部分便可以进行会闭运动。闸刀有自锁装置。开关的外形见图一所示。

二、使用环境条件和主要技术参数

1、使用环境条件:

1.1海拔高度不超过1000米；

1.2环境温度：最高环境温度不高于+40℃

最低环境温度不低于-30℃

l.3户外风速不超过35米/秒；

1.4地震烈度不超过8级；

1.5 安装场所应无严重影响开关绝缘和导电能力的气体，蒸气，化学性质沉积、盐雾、灰尘污垢及其他爆炸性、侵蚀性介质

1.6、安装场所应无频繁的剧烈振动。

三、安装、使用和调整

3、安装方式和安装尺寸见图一和图二所示

4、安装前的工作

4.l 清除另件上的灰尘、污物，并仔细擦除绝缘瓷瓶的表面，擦洗接地螺钉的接线表面。

4.2在转动部位和接触处涂一层工业凡士林。

4.3检查接触面，调节压缩弹簧的高度，使接触压力符合表二。

4.4本开关只适用于吊装使用如图二所示，它一般与线路上的变压器配合使用。

4.5本开关额定电流在200-400安时一般只使用三个安装孔。600-1000安的使用三个安装孔。

4.6每年定期检查开关下列部位。

4.6.l清除尘垢，特别是导电部分，接触面处和绝缘瓷瓶表面等。

4.6.2、检查各另作部件有无损伤，特别注意检查绝缘瓷瓶有无损失，破裂现象。

4.6.3、检查导电部分的接触面是否良好。

8、拆箱后，检查产品及随附的产品合格证，安装使用说明书等是否齐全。

9、检查开关各另部件有无损伤和绝缘瓷瓶碎裂现象。

10、若开关不马上使用，应作定期检查，并在接触面处和转动部分涂一层工业凡士林。

高压隔离开关的安装方法.

户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。 隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。 隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至 5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于 160MM，或者动触头与静触头之间拉开角度不应小于65度。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/644976205.html,/

隔离开关作业指导手册

精心整理变电所新建工程 编号：DNA/GK01--35 隔离开关安装调整作业指导书 受控状态： 1总则 1. 1. （包1. 2. 3.作业前的准备 3.1技术交底 3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行技术交底，并做 好技术交底记录，参加交底人员应由本人签字。 3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。

3.2设备到货检验及保管 3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平 整无积水的场地。设备及瓷件应无裂纹及破损。 3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属 3.3 4 4. 4.2 4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm， 220KV及以下不应大于20mm，相间连杆应在同一水平线上。 4.2.2支持绝缘子应垂直于底座平面（V型隔离开关除外）且连接牢固，同一绝缘子柱的各绝缘子中心线应在同一垂直线上，同相各绝缘子柱的中心线应在同一垂直面内

4.2.3隔离开关的各支柱绝缘子间应连接牢固，安装时可用金属垫片校正其水平或垂直偏差，使触头相互对准，接触良好，其缝隙应用腻子没抹平后刷油漆。 4.2.4均压环（罩）和屏蔽环（罩）应安装牢固，平整。 4.3转动装置的安装与调整应符合下列要求： 4.3.1拉杆应校直，其与带电部分的距离应符合现行国家标准 ，连 4.4 4.4.2电动或气动操作前，应先进行多次手动分合，机构动作正常后方可操作。 4.4.3电动机构的转向应正确，机构的分合闸位置指示应与设备的实际分合位置相符。 4.4.4机构动应平稳，无阻卡、冲击等异常情况。 4.4.5限位装置应准确可靠，到达规分合极限位置时，应切除电源惑气源。

GW4隔离开关使用说明书

G W4隔离开关使用说明 书 -CAL-FENGHAI.-(YICAI)-Company One1

一、产品概述 型系列户外交流高压隔离开关适用于频率为50Hz，额定电压为的电力系统中，作为有电压无负荷时分合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效的解决隔离开关在运行中出现的污闪问题。产品分不接地、单接地、双接地。 本系列隔离开关满足GB1985《交流高压隔离开关与接地开关》、IEC60129《交流隔离开关与接地开关》和IEC60694《高压开关设备和控制设备共用条款》等标准的相关要求。 二、使用环境 1. 海拔不超过1000米； 2. 周围空气温度不高于+40℃及不低于-10℃； 3. 空气相对温度不大于90%的户内场所（当温度为+25℃）； 4. 无导电性尘埃的环境中；无破坏金属和绝缘的腐蚀性气体的物体；无剧烈震动和冲击的地方；无燃烧与爆炸危险的环境中。 三、型号及定义 四、技术参数 五、结构简介 隔离开关本体 隔离开关均为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关（不接地除外）及传动系统组成： 1)底架：底架一端或两端焊有接地开关支座，备装接地开关。隔离开关有不接地、单接地及双接地三种形式；

2)支柱绝缘子：每级有两柱，按使用条件分为普通型与耐污型及高原型三种。支柱绝缘子下端固定在轴承座的转动板上，支柱绝缘子上端固定主导电部分。 3)导电系统：导电部分固定在支柱绝缘子的上端，主闸刀分成两半，接触部分在中间，接触部分触头合闸时圆柱形触头嵌入两排触指内，630A、1250A、1600A结构型式基本相同、仅导电杆截面及表面处理有所区别。 4)接地开关：产品所配装的接地刀组装于底座转动轴上，静触头装于主导电系统导电杆上，接地开关分Ⅰ型（单接地）与Ⅱ型（双接地）。 5)传动系统：配用CS系列机构。 六、外形及安装尺寸图

隔离开关、断路器、空开区别

隔离开关、断路器、空开这三个有什么区别啊 断路器高压断路器，和低压断路器是一种电气保护装置，它的种类非常多都有灭弧装置 空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中， 因为它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关 隔离开关是一种高压开关电器主要用于高压电路中 它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。在合闸状态时能可靠地通过正常负荷电流及短路故障电流。因它没有专门的灭弧装置，不能切断负荷电流及短路电流。因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。 电力应用中大多是用断路器和隔离开关联用，用断路器投、切负荷（故障）电流，用隔离开关形成明显断开点

首先说一下断路器和空开统称断路器下面解释一下隔离开关和断路器的区别 1.隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；不能断开负荷电流和短路电流 2.断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流； 隔离开关只起到隔离作用，后面的电路有故障了不能自动断开，但是在检修时可以手动断开电路，确保检修人员的人身安全 断路器不仅能起到隔离作用，可以保护后面的线路和设备，里面有热磁保护元器件，可以增加多种附件，可远程控制 空开一般是对断路器的俗称 隔离开关一般用在高压侧，起隔离电路作用，主要在检修安装给一个明显分隔点，一般与短路器配合使用； 断路器用在高压、低压，有保护作用，有些高压带灭弧功能； 空开低压侧居多，像一般家用开关、照明控制开关，也带有过流保护、漏电保护功能。

隔离开关安装措施方案

怀安220kV变电所工程 隔离开关安装施工安全技术措施 批准： 审核： 编写： 怀安220kV变电所工程项目经理部 2007年06月

一、概述： 怀安220kV变电所位于怀安县城西，北侧100m左右为X454县级公路，东距西外环约1.5公里，西距沙家屯1公里，交通便利。地貌比较破碎，沟坎较多，场地平均高程853米左右，地震烈度7度，最大冻土深度1.4米，污秽等级Ⅲ级。 主变容量：本期2×120MVA；220kV出线：本期2回，至万全2回；110kV 出线：本期6回，分别至郭磊庄2回、柴沟堡2回、左卫2回；35kV出线：本期2回。无功补偿容量：规划每台主变35kV侧设5组8016kvar电容器。 本期每台主变设3组8016kvar电容器。怀安220kV变电所扩建怀安电厂两个220kV出线间隔工程量列入本工程量。 220kV主接线规划为双母线接线，本期一次建成，每回220kV出线A相装设单相电压电容式电压互感器。 110kV主接线规划为双母线接线，本期一次建成，取消线路电压互感器。 35kV主接线本期采用单母线分段，预留第3台主变为独立单母线，无出线。 本期共安装：220kV隔离开关18组，110kV隔离开关28组。 编写依据： 1）GW16型隔离开关安装使用说明书。 2）GW7型隔离开关安装使用说明书。 3）JW6型接地开关安装使用说明书。 4）GW4型隔离开关安装使用说明书。 5）GW22型隔离开关安装使用说明书。 6）JW10型接地开关安装使用说明书。 7）《电气装置安装工程高压电气施工及验收规》（GBJ147-90） 8）《电力建设安全工作规程》（变电所部分）（DL 5009.3－1997）二、工程量 本工程在220kV隔离开关18组，GW16A-252DW/1600 2组，GW16A-252W/1600 4组，GW7-252DW/1600 4组，JW6-252W/40 2组，GW7-252IIDW/1600 6组；为长高高压开关集团股份公司制造。

隔离开关的常见问题及解决方法 民熔

隔离开关 常见问题 1常见故障有哪些？ A：隔离开关常见故障如下： （1）接触部过热。 （2）瓷绝缘损坏和闪络放电。 （3）拒绝拉或打开电源。 （4）拉错了开关。 2是什么原因导致隔离开关触头过热？ 答：隔离开关操作时过热主要是由于操作时过载、接触电阻增大、合闸不彻底引起的。 三。隔离开关接触电阻增大的原因是什么？ A：接触电阻增大的原因是刀片与刀尖接触处的斥力很大，刀口闭合不严，造成表面氧化，接触电阻增大。其次，当隔离开关被拉或合上时，会产生电弧，接触电阻增大。 4如何判断隔离开关触头是否过热？ 答：根据隔离开关接触部位的颜色变化或温度试件的颜色变化，也可根据刀片颜色的暗度来确定。一般根据红外测温结果确定。 5如何处理接触过热和隔离开关接触？

答：当隔离开关触头和触头过热时，应先向调度员报告，尽量减少或转移负荷，加强监视，然后根据不同的接线方式进行处理： （1）双总线连接。如果母线侧闸刀开关过热，过热的隔离开关将因母线倒转而停止运行，并切断电源进行检修。 （2）单总线连接。要降低负荷，加强监测，采取降温措施。如果条件允许，尽量停止使用。 （3）带旁路断路器的旁路断路器可以切换。 （4）如果线路侧隔离开关过热，处理方法与单母线基本相同，应尽快安排停电检修。运行期间应降低负荷，加强监测。 （5）一个半断路器连接的开环操作。 （6）对于母线侧隔离开关的接触过热和接触，在隔离开关分闸后，经现场检查符合带电作业安全距离后，可对母线侧引下线接头进行电解处理。6如何检查和处理隔离开关的电气操作故障？ 答：隔离开关电动操作失败后，首先检查操作是否有误，然后检查操作电源电路和电源电路是否完好，保险丝是否熔断或松动。电气闭锁回路是否正常。 7如何处理隔离开关触头焊接变形、绝缘子损坏、严重放电？ A：在这种情况下，应立即切断电源，并在停电前加强监测。 8隔离开关拒开拒合如何处理？ 答：（1）由于轴销脱落、楔形螺栓脱落、铸铁断裂或电路故障等机械故障，刀杆可能与操作机构断开，导致隔离开关拒合。此时应使用绝缘棒进行操作，或在保证人身安全的情况下，用扳手转动各相隔离开关的转轴。

GW4—40.5GD型户外高压隔离开关安装使用说明书

For personal use only in study and research; not for commercial use GW4—40.5D型 户外高压隔离开关 安装使用说明书 1. 概述 GW4-40.5 (D) 型户外交流高压隔离开关(以下简称隔离开关)，是三相交流50HZ户外高压开关设备，供高压线路在有电压无负荷时分合线路之用，宜作变电站出线隔离开关。 该型产品下列技术标准： GB1985—89《交流高压隔离开关和接地开关》 GB/T11022—1999《高压开关设备和控制设备标准的共同技术要求》 IEC129（1984）《交流隔离开关与接地开关》 2. 使用环境条件 a. 海拔高度普通型≤1000m、高原型≤4000m。 b. 覆水厚度10

5. 主要结构 隔离开关为单极双柱式水平旋转结构，三极成组配套使用，亦可单极使用。隔离开关单极由底架、轴承座、支柱绝缘子、导电主回路、机械连杆等组成。隔离开关的三极用接头、联动拉杆、管接头、轴销、钢管（用户自备）、以及手力操动机构（以下简称操动机构）等连接成组。 隔离开关的底架一端或两端均可装设接地开关。隔离开关两端的接地开关由手力操动机构联锁控制，从而使隔离开关与接地开关按主分—地合—地分—主合的顺序实现防误动操作，产品外形参见图1、图2。 5.1 底架：由GB9787—88热轧角钢构成，在底架的两端安装有轴承座，内置2个圆锥滚子轴承以保证轴装配转动灵活，其结构和安装尺寸见图1、图2。 5.2 支柱绝缘子：有普通型、耐污型、高原型三种，其性能符合GB8287.1《高压支柱瓷绝缘子技术条件》、GB8287.2—87《高压支柱瓶绝缘子尺寸与特性》。耐污型还符合GB127744—91《耐污型户外棒型支柱绝缘子》。每极隔离开关配用支柱绝缘子两只，支柱绝缘子竖立安装在轴装配上，其上端固定导电主回路。 5.3 导电主回路：由接线座及左、右触头装配所组成。630A与3150A之结构基本相同，仅有导电管截面、表面镀层、触指数目及软导线上的区别。接线座内装导电杆及软导线装配，比传统滚动接触方式电阻小、导电性能好，如图3所示。左、右触头装配的构造及合闸到位后的接触状态见图4。 5.4 接地开关：接地开关装在隔离开关底架的端部，接地开关的静触头装在导电主回路的导电管上。 5.5 机械连杆：隔离开关由操动机构通过装在底架中间的操动轴操动，经过主轴拉杆驱动左触头侧支柱绝缘子旋转90°。联动拉杆驱使三极隔离开关联动分合闸。接地开关由操动轴带动地刀拉杆驱使地刀，向上（向下）旋转一定角度，完成合闸（分闸）。三极接地开关的每极之闸用φ32×3钢管连接实现三极联动。三极隔离开关联动φ25×2.5钢管连接实现三极联动。三极隔离开关联动用φ25×2.5钢管连接实现三极联动。隔离开关与操动机构用φ42×3钢管连接，钢管用户自备。 5.6 操动机构：隔离开关出厂时配用CS17手力操动机构。机构由底座、联锁板、手柄及辅助开关组成。辅助开关有4极、8极两种规格，分别有2对与4对常开常闭触点。供联锁及

隔离开关的安装和调试的主要工序

隔离开关的安装和调试的主要工序 1、施工准备 （1）技术资料准备 1）隔离开关安装使用说明书及出厂试验报告。 2）隔离开关安装作业指导书和施工图纸。 3）电气装置安装工程高压电器施工及验收规范。 （2）人员准备 1）施工人员须先熟悉安装图纸及产品安装使用说明书，必须参加过专业技术方面的培训，并经考试合格后方可上岗进行作业。 2）根据工程量的大小配备足够人员，施工现场明确施工负责人和安全、质量专责人。施工负责人要求具备变电一次安装专业高级工及以上资格。 （3）工器具及材料准备。 1）按照施工技术措施要求准备施工工器具，力矩扳手、吊装绳索、其重工具等重要工具应校验合格。 2）施工测量用仪器、仪表等应校验合格。 3）隔离开关安装所需耗材应充分准备，所需螺栓规格应齐全，质量检验合格。 2、安装位置复测 （1）安装前，仔细阅读产品说明书，查看施工图纸，检测基础误差应满足设备安装要求。 （2）如无特殊要求，设备基础或者基坑的误差应满足要求：水平误差不大于±5mm、基础中心线误差小于±5mm、高低误差小于±5mm。 3、设备开箱检查 （1）设备开箱应根据装箱清单进行核对、清点，检查设备及附件外包装应完好，

按照图纸核对规格、尺寸，核对操动机构的电源参数符合图纸要求。 （2）检查机构内部有无受潮，所有部件，包括瓷件应完好无损。 （3）包装箱内的产品说明书、合格证、试验报告、装箱清单等资料应妥善保管。（4）开箱检查时，如发现设备质量问题，应立即上报有关部门，并保留图像资料。 4、设备支架安装 （1）独立设备支架安装，其倾斜度应小于支架高度的‰。 （2）设备支架同轴误差不大于±15mm，水平误差不大于±10mm， （3）设备支架同组水平误差不大于±5mm，同相水平误差不大于±。 5、隔离开关安装、调整 (1)隔离开关检查 A、检查接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。 B、载流部分的可挠连接不得有折损；连接牢固，接触应良好，载流部分表面应无严重的凹陷及锈蚀。 C、绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合牢固。 D、检查隔离开关瓷瓶两端胶合剂外露表面应平整，无水泥残渣及露缝等缺陷，胶装处均匀涂以防水密封胶，胶装后在结合处应明显可见均匀露砂。 E、隔离开关底座转动部分灵活，并涂以适合当地气候的润滑脂。 F、操动机构固定连接部件应紧固，转动部分应涂以适合当地气候的润滑脂。（2）隔离开关的组装 A、隔离开关相间连接杆应在同一水平线上，相间距离误差：110kV及以下不大于10mm；220kV及以下不大于20mm。 B、支柱绝缘子应在垂直于底座平面（V型隔离开关除外），且连接牢固；同一绝

高压隔离开关和高压负荷开关和高压真空断路器的区别

定义： 高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和 负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。

关于高压隔离开关常见故障原因及处理方法的调研报告

关于高压隔离开关安装、调试的调研报告 调研时间：2011年9月20日 调研单位：平禹煤电公司白庙矿 调研课题：高压隔离开关安装、调试过程及安装过程中存在的风险 前言 隔离开关是高压开关的较简单的一种，它的用量很大，约为断路器用量的3一4倍。隔离开关的作用是在线路上基本没有电流时，将电气设备和高压电源隔开或接通。由于有明显的断开点，比较容易判断电路是否已经切断电源。为保障安全检修工作，高压隔离开关的安装将有大量工作。本文就高压隔离开关安装过程中问题进行探讨，以期提高高压隔离开关安装速度与质量。 高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。因隔离开关具有明显的分段间隙，因此它通常与断路器配合使用。在高压隔离开关安装过程中应注重安全、焊接、调试等问题，从而提高高压隔离开关安装速度与质量。 内容 一、高压隔离开关简介 以GW4系列隔离开关为例：GW4系列隔离开关为户外双柱式隔离开关，它由底座、棒型瓷柱和导电部分组成。每极有两个瓷柱，分装在底座两端的轴承座上，并用交叉连杆相连，可以转动。导电闸刀分成相等的两段，分别固定在瓷柱的顶端。触头由柱形触头、触子、触头座、弹簧组成，其上装有防护罩，用于防雨、冰雪及尘土。隔离开关的分、合操作，由传动轴通过连杆机构带动两侧棒型瓷柱沿相反方向各自回转90°，使闸刀在水平面上转动，实现分、合闸。在底座两端可以装设一把或两把接地闸刀，当主闸刀分开后，利用接地刀闸将待检修设备或线路接地，以保证安全。为防止误操作，在主闸刀和接地刀闸之间加操作闭锁。 二、高压隔离开关安装

高压隔离开关的用途,结构,操作 图文 民熔

高压隔离开关 ―、高压隔离开关的用途室外型的液压隔离开关，包括甲极隔离开关及三极隔离开关， 常用做供电线路与用户分开的第一断路隔离开关，室内型的高压隔离开关往往与高压断路器串联连接，配套使用，用以保证停电的可靠性。 此外,在高压成套配电设备装置中，隔离开关往往用做电压互感器、避雷器、配电所用变压器及计量柜的高压控制电器。 二、高压隔离开关的结构常用的高压隔离开关有GN19-10、 GN19-10C两种型号。 相对应，类似的老产品有GN6-10.GN8-10两种型号。 以GN 6 - 10T型号为例，如图6 - 1所示，主要有下述部分：

（1）导电部分：由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉和母线相连接，叫连接板，另一端较短，合闸时它与动力片（动触头）相接触。 两条铜板组成接触条（又称为动触头），可绕轴转动一定的角度，合闸时它吸合静触头。两条铜板之间有夹紧弹簧用以调蓄动、静触头间的接触压力，同时两条铜板流过相同方向的电流时，它们之间产生相互吸引的电动力，这就增大了接触压力,提高了运行可靠性。 在接触条两端安装有镀锌钢片(叫做磁锁)，它保证在流过短路故障电流时，磁锁磁化后产生相互吸引力，加强触头的接触压力，提高隔离开关的动、热稳定性。 （2）绝缘部分:动、静触头分别固定在支持瓷瓶或套管瓷瓶上。为了能够使动触头与金属接地的传动部分绝缘,采用了瓷质绝缘的传 动绝缘。 （3）传动部分:主轴、拐臂、拉杆绝缘子等。

（4）底座部分:由钢架构成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分、合状态很直观。 三、高压隔离开关的型号及技术数据隔离开关的型号，如GN6 - 10T/400,由六部分组成。 从左至右:第一位，该设备的名称,G 代表隔离开关;第二位,设备的使用环境，W表示户外,N表示户内;第三位，设计序号，有6、8、 19等;第四位(横线后)，工作电压等级，以kV为单位，工作电压等级用数字表示； 第五位，其他特征,G表示改进型,T表示统一设计,D表示带接地刀闸，K表示快分式，C表示瓷套管出线;第六位，额定电流，以A为单位。 隔离开关在单线系统图中的图形符号有旧的和新的两种，常用高压隔离开关的主要技术数据见表6-l。 四、离压隔离开关的技术性能隔离开关没有灭弧装置，不可以带负荷进行操作。对于10kV的隔离开关，在正常情况下，它允许的操作范围是:

高压隔离开关和高压负荷开关和高压真空断路器的区别

高压断路器：高压断路器它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。 高压隔离开关：高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用，其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用于切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。 高压负荷开关：高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 区别： 1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。 2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。 3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分断路器

不具隔离功能，也有少数断路器具隔离功能。 4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流 5、高压断路器的开断容量可以在制造过程中做的很高。主要是依靠加电流互感器配合二次设备来保护。可具有短路保护、过载保护、漏电保护等功能。

GW5-35DW高压隔离开关使用说明书

一、概述： GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地，双接地两种。接地开关按承受的短路电流能力又分ⅠⅡⅢ型。 二、使用条件： + 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。 GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。 GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。 GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。 1．隔离开关结构 单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。 每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。 每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。 每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管，导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧（紧固力矩为7-10 N·m,不允许超过10 N·m），左、右触头通过导电管在两个绝缘支柱中间接触。 主回路导电结构为铜管式软连接结构，中间触头为“握手”式结构，其结构采用专利技术的触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运行安全可靠。 不同电流规格产品的结构型式及底座、支柱绝缘子等部件相同，只是主导电回路稍有差别．2．接地开关的结构 接地开关静触头固定在隔离开关的接线座上，动触头安装在底座上的接地闸刀铝管的端部。 3．隔离开关与接地开关的机械联锁 90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。 180°传动的隔离开关与接地开关的机械联锁部分是通过传动箱的联锁来实现的。 4．手动机构的结构 本系列隔离开关配用CS17（90°传动）和CS17-G（180°传动）两种手动机构。 CS17型手动机构(见图6)分为不接地、单接地、双接地三种。其操作手柄为水平旋转，转动角度

高压隔离开关安装过与调试

高压隔离开关安装过程 摘要：隔离开关是高压开关的较简单的一种，它的用量很大，约为断路器用量 的3一4倍。隔离开关的作用是在线路上基本没有电流时，将电气设备和高压电源隔开或接通。由于有明显的断开点，比较容易判断电路是否已经切断电源。为保障安全检修工作，高压隔离开关的安装将有大量工作。本文就高压隔离开关安装过程中问题进行探讨，以期提高高压隔离开关安装速度与质量。 【关键词】：隔离开关动静触头三相同期调试操作 一、引言

高压隔离开关具有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。它没有专门的灭弧装置，因此不允许切断正常的复合电源，更不能用来切断短路电流。因隔离开关具有明显的分段间隙，因此它通常与断路器配合使用。在高压隔离开关安装过程中应注重安全、焊接、调试等问题，从而提高高压隔离开关安装速度与质量。 二、高压隔离开关简介 以GW4系列隔离开关为例：GW4系列隔离开关为户外双柱式隔离开关，它由底座、棒型瓷柱和导电部分组成。每极有两个瓷柱，分装在底座两端的轴承座上，并用交叉连杆相连，可以转动。导电闸刀分成相等的两段，分别固定在瓷柱的顶端。触头由柱形触头、触子、触头座、弹簧组成，其上装有防护罩，用于防雨、冰雪及尘土。隔离开关的分、合操作，由传动轴通过连杆机构带动两侧棒型瓷柱沿相反方向各自回转90°，使闸刀在水平面上转动，实现分、合闸。在底座两端可以装设一把或两把接地闸刀，当主闸刀分开后，利用接地刀闸将待检修设备或线路接地，以保证安全。为防止误操作，在主闸刀和接地刀闸之间加操作闭锁。 三、高压隔离开关安装

隔离开关安装过程细节

第五节-高压断路器和隔离开关的选择

第五节 高压断路器和隔离开关的选择 一、高压断路器选择 1.种类和型式 高压断路器应根据断路器安装地点、环境和使用条件等要求选择其种类和型式。真空断路器在35kV 及以下电力系统中得到了广泛应用，有取代油断路器的趋势。SF 6断路器也已在10~35kV 的城乡电网建设和改造中得到应用。 高压断路器的操动机构，大多数是由制造厂配套供应，仅部分少油断路器有电磁式、弹簧式或液压式等几种型式的操动机构可供选择。一般电磁式操动机构需配专用的直流合闸电源，但其结构简单可靠；弹簧式结构比较复杂，调整要求较高；液压操动机构加工精度要求较高。操动机构的型式，可根据安装调试方便和运行可靠性进行选择。 2.额定开断电流 在额定电压下，断路器能保证正常开断的最大短路电流称为额定开断电流ⅠNbr 。在高压断路器中其值不应小于实际开断瞬间短路电流周期分量Ⅰk ~ ，即 我国生产的高压断路器在做型式试验时，仅计入了20%的非周期分量。一般中、慢速断路器，由于开断时间较长(>0.1s)，短路电流非周期分量衰减较多，能满足国家标准规定的非周期分量不超过周期分量幅值20%的要求。使用快速保护和高速断路器时，其开断时间小于0.1s ，当在电源附近短路时，短路电流的非周期分量可能超过周期分量的20%，因此需要进行验算。 3.短路关合电流 在断路器合闸之前，若线路上已存在短路故障，则在断路器合闸过程中，动、静触头间在未接触时即有巨大的短路电流通过（预击穿），更容易发生触头熔焊和遭受电动力的损坏。 断路器在关合短路电流时，不可避免地在接通后又自动跳闸，此时还要求能够切断短路电流，因此，额定关合电流是断路器的重要参数之一。为了保证断路器在关合短路时的安全，断路器的额定关合电流i Ncl 不应小于短路电流最大冲 击值i ch ， 即 二、高压隔离开关的选择 ～ k Nbr I I

高压隔离开关选型指南

高压隔离开关选型指南 本资料高压隔离开关使用于交流50Hz，额定工作电压6~66kV，额定工作电流200~3150A等电力系统中，作为有电压无负荷情况下的分断、闭合电源的开关设备使用。型号说明如下图： 图（1）隔离开关型号意义 选型须知： 一、适用工作条件： （1）环境温度-40~40℃。 （2）海拔高度不超过1000m（改进型可在3000m以内）。 （3）风速不大于35m/s，地震烈度不超过8度。 （4）无燃烧和爆炸危险，无剧烈振动和冲击，无严重腐蚀金属

和绝缘材料的化学物质的场所。 （5）防污式开关允许在潮湿多雾、污秽和多雷场所使用。 二、主要技术特征 （1）型号 （2）额定工作电压(kV) （3）最高工作电压（kV） (4)额定工作电流(A) （5）极限通过电流（kA）:1、有效值；2、峰值。 （6）热稳定电流（kA）:1、5s内；2、10s内。 （7）泄漏比距（cm/kV）。 （8）单极质量（kg）。 注：操作机构分手动操作机构和电动操作机构，选型时需根据客户需要与隔离开关配套使用。工频耐压和雷击耐压参考6、10、35kV 电压等级参数要求。

参照规范： 高压输变电设备的绝缘配合 绝缘材料电气强度试验方法第1部分：工频下试验 GB1985 高压交流隔离开关和接地开关 GB3309 高压开关设备常温下的机械试验 GB4208 外壳防护等级（IP代码） GB7354 局部放电测量 GB/T156 标准电压 GB/电工名词术语基本术语 GB/电工名词术语高压开关术语 GB/T5273 变压器、高压电器和套管的接线端子 GB/T5582高压电气设备外绝缘污秽等级 GB/T8287 标称电压高于1000V系统用户内和互外支柱绝缘子GB/T11022高压开关设备和控制设备标准的共用技术要求 DL/T486 交流高压隔离开关和接地开关订货技术条件 DL/593高压开关设备和控制设备标准的共用技术要求

隔离开关作业指导书

变电所新建工程 编号：DNA/GK01--35 隔离开关安装调整作业指导书 受控状态： 发放编号：0 6 齐齐哈尔德恩电力集团安装公司

1 总则 1.1为了使变点所达到精品工程标准，明确施工方法和质量标准， 确保施工安全，特制定本作业指导书。 1.2隔离开关是变电所重要一次设备，安装的隔离开关主要有沈 阳高压开关厂和平顶山高压开关厂及西安高压开关厂和其它 小型开关厂生产的负荷开关等（包括国外产品），它们的安装 过程有相似性。 1.3施工中除尊守本作业指导书外，还应遵守国家现行有关标准， 规格及设计图纸的规定。 2.适应范围 本作业指导书适用于500KV及以下变电所的隔离开关的安装。 3.作业前的准备 3.1技术交底 3.1.1隔离开关安装调整前，对参与施工的全体作业人员应进行 技术交底，并做好技术交底记录，参加交底人员应由本人签 字。 3.1.2作业人员必须掌握主要技术资料，安装时严格遵守。 3.2设备到货检验及保管 3.2.1隔离开关，负荷开关运到现场后，应按其不同保管要求置 于屋内或屋外平整无积水的场地。设备及瓷件应无裂纹及破 损。

3.2.2隔离开关、负荷开关运到现场后，应按其不同保管要求置于屋内或屋外平整无积水的场地。设备及瓷件应安置稳妥，不得倾倒损坏，触头及操动机构的金属传动部件应有防锈措施。 3.3工器具准备 按工器具配备表中所列工器具进行配备。 4 施工工艺及技术要求 4.1隔离开关、负荷开关安装前应符合下列要求： 4.1.1接线端子及载流部分应清洁，接触良好，触头镀银层无脱落。 4.1.2绝缘子表面应清洁，无裂纹破损，无焊接残留斑点等缺陷，瓷铁粘和应牢固。 4.1.3隔离开关底座转动部分应灵活，并应涂上适合当地气候的润滑油。 4.1.4操动机构的零部件应齐全，所有固定连接部件应紧固，转动部分应涂上适合当地气候的润滑油。 4.1.5在室内间隔墙的两面，以共同的双头螺栓安装隔离开关时应保证其中一组隔离开关拆除时不影响另一侧隔离开关的固定。4.2隔离开关的组装时应符合下列要求： 4.2.1隔离开关相间距离的误差，110KV及以下不一应大于10mm，220KV及以下不应大于20mm，相间连杆应在同一水平线上。4.2.2支持绝缘子应垂直于底座平面（V型隔离开关除外）且连接牢固，同一绝缘子柱的各绝缘子中心线应在同一垂直线上，同相各绝缘子柱的中心线应在同一垂直面内

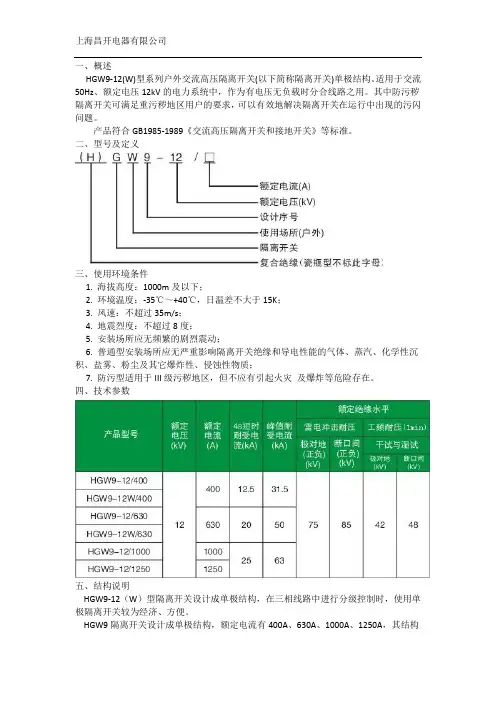

HGW9高压隔离开关GW9说明书

一、概述 HGW9-12(W)型系列户外交流高压隔离开关(以下简称隔离开关)单极结构。适用于交流50Hz、额定电压12kV的电力系统中，作为有电压无负载时分合线路之用。其中防污秽隔离开关可满足重污秽地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。 产品符合GB1985-1989《交流高压隔离开关和接地开关》等标准。 二、型号及定义 三、使用环境条件 1. 海拔高度：1000m及以下； 2. 环境温度：-35℃～+40℃，日温差不大于15K； 3. 风速：不超过35m/s； 4. 地震烈度：不超过8度； 5. 安装场所应无频繁的剧烈震动； 6. 普通型安装场所应无严重影响隔离开关绝缘和导电性能的气体、蒸汽、化学性沉积、盐雾、粉尘及其它爆炸性、侵蚀性物质； 7. 防污型适用于III级污秽地区，但不应有引起火灾及爆炸等危险存在。 四、技术参数 五、结构说明 HGW9-12（W）型隔离开关设计成单极结构，在三相线路中进行分级控制时，使用单极隔离开关较为经济、方便。 HGW9隔离开关设计成单极结构，额定电流有400A、630A、1000A、1250A，其结构

均由支柱绝缘子、导电部分（触刀、触座）及钩板等组成。 本隔离开关采用闸刀式结构，单极由两片触刀组成，触刀两端靠近触座处装有压缩弹簧，并有调节螺母，以形成良好的接触压力，闸刀上装有钩板，合闸后即自锁，因而无论本身白重，震动或电动力的作用，都不会使其自动分闸，在正常运行或短路状态下，均能保证其电动稳定性及热稳定性。 本隔离开关用绝缘钩棒操动。 本产品外形尺寸及安装尺寸图见图1、图2及图3。

六、订货须知 额户订货时请注明： *产品型号、规格、额定电压及电流； *使用条件、普通型或防污型； *如有其他特殊要求可与本公司协商解决。上海昌开电器有限公司

隔离开关安装、调试、性能试验、试运行和验收

隔离开关安装、调试、性能试验、试运行和验收 供货人必须提交的技术参数和信息 1.6.1技术参数响应表、技术参数偏差表及相关技术资料。 1.6.2供货产品的特性参数和特点。 1.6.3与其他电气设备配合所需的相关技术文件和信息。 1.7备品备件 1.7.1卖方应提供必备和推荐的备品备件，并分别列出其单价（商务部分填写）。 1.7.2所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。 1.7.3所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运，并标注“备品备件”，以区别本体。 1.8专用工具与仪器仪表 1.8.1卖方应提供必备和推荐的专用工具和仪器仪表，并列出其单价（商务部分填写）。 1.8.2所有专用工具与仪器仪表必须是全新的，并附详细的使用说明资料。 1.8.3专用工具与仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。 1.9隔离开关安装、调试、性能试验、试运行和验收 1.9.1合同设备的安装、调试将由买方根据卖方提供的技术文件和

说明书的规定在卖方技术人员指导下进行。 1.9.2合同设备的性能试验、试运行和验收根据本协议规定的标准、规程规范进行。 1.9.3完成合同电气设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。 1.9.4设备安装、调试和性能试验合格后方可投入试运行。试运行后买卖双方应签署合同电气设备的验收证明书（试运行时间在合同谈判中商定）。该证明书共两份，双方各执一份。 1.9.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。

高压隔离开关结构及说明书

高压隔离开关的结构以及说明书 学习目标： 通过本单元的学习，掌握各种隔离开关工作原理、构造，并能处理常见的故障和异常现象。 学习内容： 1、隔离开关的种类、构造、原理、型号及参数。 2、隔离开关的更新、运行与维护，检修与调试，及故障处理 隔离开关用途： 1、隔离开关实现电气隔离（隔离电源）有明显可见的足够大的断开点，确保运行和检修的安全。 2、隔离开关没有灭弧室，所以不能用来直接接通、切断负荷电流和短路电流。（运行证明，可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流，开闭阻抗很低的并联电路的转移电流。也可开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A。）。有压无载 其主要用途是保证电路中的检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。 隔离开关拉闸前，必须在断路器切断电路之后才能进行再拉隔离开关，合闸前，先合隔离开关再用断路器接通电路。 功能作用及类型 （一）主要功能

1、在分闸时：高压隔离开关是明显显示出电路的断开，并保证触头间的开距符合电气距离。 2、在合闸时高压隔离开关能承载正常的工作额定电流及在规定时间内的短路故障电流。 （二）主要作用 1、隔离电源：在电气设备停电或检修时，用隔离开关将需停电设备与电流隔离，形成明显可见的断开点，以保证工作人员和设备安全。 2 、倒闸操作（改变运行方式）：将运用中的电气设备进行三种形式状态（运行、备用、检修）下的改变，将电气设备由一种工作状态改变成另一种工作状态。 3、拉合无电流或小电流电路的设备 高压隔离开关虽然没有特殊灭弧装置，但触头间的拉合速度及开距应具备小电流和拉长拉细电弧灭弧能力，对以下电路具备拉合。 （1）拉、合电压互感器与避雷器回路。 （2）拉、合空母线和直接与母线相连接设备的电容电流。 （3）拉、合励磁电流小于2A的空载变压器：一般电压为35kV，容量为1000KV A及以下变压器；电压为110kV容量为3200KV A及以下变压器。 （4）拉、合电容电流不超过5A的空载线路，一般电压为10kV，长度为5km及以下的架空线路；电压为35kV，长度为10km及以下的架空路线。
