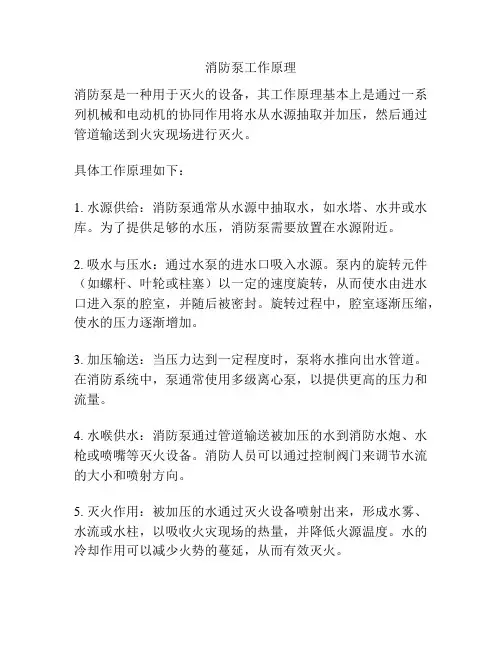

消防泵工作原理
1、主线路采用软启动，消防泵30KW，软启动选型30KW；
2、转换开关选用三校式型号为LW8（郑老板处有购是专用的）；
3、将开关打至“2”档，图中黑点5、6和7、8点接近，按ISB2、KA5自保启
动，经过约16S’时间，软启动（1、2）转启动点闭合KM1工作；
4、将开关打至“1”档，图中黑点1、2和3、4（转换开观点）闭合，这时为用
1#泵备2#泵。其动作过程如下：如消火栓按钮启泵（可能是远程）节点闭合，KA1得电，经回路，KA5工作，软启动，电机1工作，这时如果1#泵有故障无法启动，KA5断电，KA5闭合看备用泵2#控制回路KT2得电，经时间设定，看KT2常开触点延时闭合，电源经【（3、4）转换开关】KA6得电，2#泵工作。看图消防应急控制按钮（远程）可直接启动软启动工作。
5、将开关打至“3”档，用2#泵备1#泵。其工作原理与第4条相同。
6、消防反馈信号，如果1#泵工作KM1闭合，此时KM1闭合，将触点信号反馈
到主控制室，以示1#泵工作。如果2#泵工作KM2闭合，此时KM2闭合。
将触点信号反馈到主控制室，以示2#泵工作，如果水箱水位很低以示，水位传感器有信号变为闭合即：101、005闭合这时KA4闭合，经反馈信号以示水箱缺水，同样软启动RQ1、RQ2损坏，导致KA4工作，返回信号至控制室。
7、和软启动的连线详见相关说明书。
8、消防外控信号来自于模块，此电路为有源控制，如外界有信号，KA1得电常
开变为常闭，详见电路，在自动状态下，泵即可工作。如为无源信号，这时加24V直流电源来实现控制。
备注：一、消防泵来的信号：
1、远程启动
2、模块来的信号，分：有源和无源。
二、喷淋泵的信号：
1、压力开关的启动。（正常为常开接点）
2、电接点压力表
a、低于4kg的压力开
b、高于6kg的压力停
