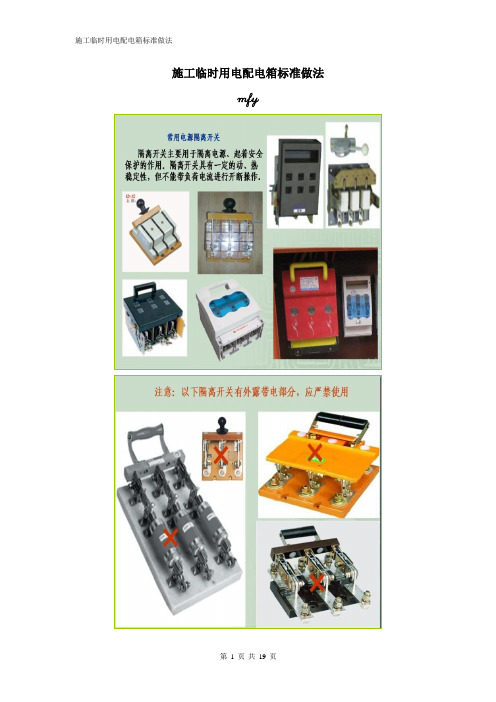

1.常用隔离开关
2.施工临时用配电箱严禁使用的隔离开关
3.透明断路器
4.常用漏电保护器（断路器）和其主要用途
5.常用漏电断路器
6.总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7.三相220/380V接零保护系统图
8.配电箱的电气安装板上必须分设N线端子板和PE线端子板。
9.导线分支连接法
10.导线分支连接搪锡及绝缘包扎
11.母线涂色
12.配电箱、开关箱内的连接
13.总配电箱
14.总配电箱实例（采用可见分段点的断路器）
15.总配电箱实例（采用普通的熔断式隔离开关）
16.变压器的原理
17.总配电箱中漏电保护器设置于总路。
18.配电箱中的隔离开关
19.漏电保护器设置于总路，总路和分路都采用了有透明盖的、有隔离作用的断路器，总路上设置了一个漏电保护器。
20.总路中的断路器设有透明盖和隔离功能。
21.总配电箱，三相四线供电时TN-C-S接零保护系统。
22.供电电源为三相四线时在总相处变为三相五线制时的接线图
23.供电电源为三相四线时在总相处变为三相五线制时的接线图
24.分配箱实例
25.断路器和隔离开关的安装
26.照明开关箱
27.隔离变压器和自耦变压器原理图
28.电焊机械开关箱
29.钢接地体和接地线的最小规格
30.漏电断路器和触电保护器
31.多股铜芯导线应压接端子或拧紧搪锡后，与设备器具的端子连接，每个设备和器具的端子不多于2根导线，导线与端子应匹配，导线压接应牢固。
32.配电箱、开关箱应有名称、用途、分路标记及系统接线图。
34.配电箱、开关箱的电源进线端子严禁采用插头和插座做活动连接。
35.总配电箱和分配电箱出线也不得采用插头和插座做活动连接。
36.配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应。
施工现场临时用电配电箱（柜） 标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属
电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
配电箱安装施工要点 （1）设备要求 1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。 （2）作业条件 配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。 （3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。 （4）基础型钢安装 1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。 2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。
（5）配电柜（盘）安装 1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。 2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。 3）安装配电箱应预埋套箱，安装后面板应与墙面平。 4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。 6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。 7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。 8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最
本施工工艺标准适用于电气配电箱安装工程 材料要求: 1.1铁质配电箱（盘）:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于1.5mm,但不得采用阻燃型塑料板做二层底板,箱内各种器具应安装牢固,导线排列整齐,压接牢固,应为两部定点厂产品,并有产品合格证. 1.2配电箱（盘）安装要求:配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，其底口距地不得小于 1.8m。在同一局房内，同类箱（盘）的高度应一致，允许偏差为10mm。安装配电箱（盘）所需的木砖及铁件等均应预埋。挂式配电箱（盘）应采用金属膨胀螺栓固定。铁质配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆两道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。配电箱
（盘）带有器具的铁质盘面和状有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE为黄绿相间的双色线，也可采用编制软裸铜线），但PE保护地线不允许利用箱体或盒体串接。 1.3配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便检修。导线剥削出不应伤纤芯或纤芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。 1.4配电箱（盘）的盘面上安装各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接符合。 1.5配电箱（盘）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相对应，其下面应装设卡片框，表明路别集容量。TN-C低压配电系统中的中性线N 应在箱体或盘面上，引入接地干线处做好重复接地。PE保护地线若不是供电电缆和电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：有机械性保护时为 2.5平方毫米；无机械性保护时为4平方毫米。 1.6配电箱（盘）上的母线其相线影涂颜色标出，A相（11）应涂黄色；B相（12）应涂绿色；C相（13）应涂红色；中性线N相应涂淡蓝色；保护地线（PE）应涂黄绿相间双色。配电箱（盘）上电具，仪
施工现场临时用电配电 箱要求
施工现场临时用电配电箱/柜要求 标准化配置图集 中储粮精炼项目临时用电：配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十二五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；
PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十二五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
配电箱安装施工要点 电气工程加入时间：2008-3-29 16:25:32 点击：431 （1）设备要求 1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。 2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。 （2）作业条件 配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。 （3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。 （4）基础型钢安装 1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。 2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。 配电箱安装施工要点 电气工程加入时间：2008-3-29 16:25:32 点击：432 （5）配电柜（盘）安装
1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。 2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。 3）安装配电箱应预埋套箱，安装后面板应与墙面平。 4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。 5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。 6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。 7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。 8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应涮锡，不准有断股。 （6）柜（盘）试验调整 1）高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。 2）试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各类开关等。 3）调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。 4）二次控制小线调整及模拟试验，将所有的接线端子螺丝再紧一次。 5）绝缘测试：用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻，电阻必须大于0.5MΩ。 6）二次小线回路如有晶体管，集成电路、电子元件时，应使用万用表测试回路是否接通。 7）接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。 8）模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠。 9）拆除临时电源，将被拆除的电源线复位。 (7）送电运行的条件 1）安装作业应全部完毕，质量检查部门检查全部合格。试验项目全部合格，并有试验报告单。
编订：__________________ 单位：__________________ 时间：__________________ 临时用电施工配电箱及开关箱的设置要求(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5814-89 临时用电施工配电箱及开关箱的设 置要求(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、配电系统应设置实行分级配电。即分为总配电箱、分配电箱、开关箱三级。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电 2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。动力开关箱与照明开关箱必须分设。 3、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
配电箱的安装规范及注意事项 一级箱一般要靠近变压器或者配电室就近安装，如果工地据变压器或者配电室远，则要考虑把一级箱安装到工地用电机械相对中心位置（不影响物质运输和存放），为下步配二级箱做考虑。 二级配电箱一般在塔吊与搅拌机中间位置（不影响物质运输和存放），钢筋制作区，混凝土泵站各放置一台。 三级配电箱装设在用电设备负荷相对集中的地区，二级配电箱与三级箱的距离不超过30米。 一些规则1动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力与照明线路分路设置，照明线路接线接在动力开关的上侧。 2.三级箱是末级配电箱配电，箱内一机一闸一漏，每台用电设备有自已的开关，严禁用一个开关电器直接控制两台以上的用电设备。 3。购置配电箱要符合安检质量合格产品。购置漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。 ①配电箱内的电器首先安装在金属板或安装条上，然后整体固定在配电箱箱体内，金属板与配电箱体作电气连接。 ②配电箱、开关箱内的各种电器按规定位置紧固，在安装板上不得歪斜和松动，并用电器设备之间，设备与板四周的距
离符合有关工艺标准的要求。
③配电箱内的工作零线通过接线端子板连接，并与保护零线（地线）线端子板分设。 ④箱内的连接线采用绝缘导线，导线的型号及截面严格执行临时图纸的标示截面。各种仪表之间的连线使用截面不小于2.5㎜2的绝缘铜芯导线，导线的接头不得松动，不有外露带电部分。⑤各种箱体的金属构架，金属箱体，门以及箱体内电器的金属底座，外壳等作保护接零，保护接零应通过接线端子连接。 ⑥配电箱后面排线需要排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余量，以方便其检修。 ⑦导线剥削处不伤线过长，导线压头牢固可靠，多股导线不盘圈压接，加装压线端子，并且挂锡。 ⑧配电箱安装平整牢固,用角铁焊安装架, 配电箱中心线距地1.4米, 安装架刷红白相间油漆。 4.施工现场配电线路施工现场采用TN-S系统供电，现场中所有的配线均采用三相五线制，铠装电缆可以挖深0.7米，上下各覆100mm的细沙后盖砖埋设，橡胶电缆穿管后埋设，严禁沿地面明设，并应避免机械操作和介质腐蚀。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2M高度到地下0.2M处，必须加设防护套管。室内配线：进户线过墙应穿管保护，距地面不得少于2.5M，并采取防雨措
配电箱、柜安装要求 配电箱柜产品要求 1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C认证，出场检验报告。 2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。进、出线开孔与线槽、导管管径匹配，护口齐全。 3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。 4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。 5、导线分色一致，成排导线平行、顺直、整齐。分回路绑扎固定牢固，绑扎带间距均匀一致。 6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。 7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。 标识 1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。 2、开关等标识清晰、规整，字体大小与柜体相匹配。 3、标识粘贴牢固，使用的材质应具备较长的使用年限。 4、各支路电缆应有电子版标识牌，标识字迹清晰。 5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线
号编码齐全，字迹清楚，不易退色。 配电柜、控制柜安装 1、配电柜、控制柜和基础型钢用螺栓固定牢固。配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。 2、柜间接缝均匀一致，不大于2mm。 3、并排安装的配电柜应平行，柜间间距符合要求。 4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。 5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。 6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。 7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。并应涂以电力复合脂。 8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。 9、配电柜内应设通长PE排，且不少于2处与接地引入线有效连接，并做好标识。 10、配电柜柜体，带电器可开启的门，带接地端子的电器均应与PE母排有效连接，且线径符合规范要求。门上的接地线应套阻燃黄
3.2开关柜装配 1、总则 本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。 2、设备和工具 2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。 2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。 3、装配规范 3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。 3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。 3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2㎜。 3.1.3门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。 3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。 3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。 3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。 3.2 元器件选择及安装 3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。 3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。 3.2.3产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003的规定，或符合原理图或接线图的规定。 3.2.4 所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证开关的电弧对操作者不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。 3.2.5所有元器件均应牢固的固定在骨架或支架上，每个元器件应标注醒目的符号，使用的符号或代号必须与原理图或接线图一致。 3.2.6 辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。 ★3.2.7按装的元件应操作方便，操作时不受到空间的妨碍，不能触及到带电体。 ★3.2.8安装在同一支架（安装板、安装框架）上的电器元件、单元和外接导线的端子的布置应使其在安装、接线、维修和更换时易于接近。尤其是外部接线端子应位于地面安装成套设备基础面上方至少0.2m，并且，端子的安装应使电缆易于与其连接。必须在成套设备内进行调整和复位的元件应是易于接近的。对于地面安装的成套设备，由操作人员观察的指示仪表不应安装在高于成套设备基础面2m处。操作器件，如手柄、按钮等等，应安装在易于操作的高度上；其中心线一般不应高于成套设备基础面2m。
施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。 一、临时用电 该视频内容包括： 1、施工现场临时用电配电系统； 2、临时用电作业人员； 3、临时用电接地措施； 4、电线电缆的固定及导管敷设； 5、配电箱； 6、漏电保护器的设置； 7、建筑机械操作； 8、用电设备的检查及使用； 9、临时照明； 10、临时用电工程的验收； 11、常见违章作业； 12、临时宿舍用电违章现象； 13、电气灭火器的选择； 14、触电急救； 15、临时用电资料归档管理。 一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。 二级配电箱是从一级配电箱电源线至临时用电现场。 二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。 二级配电箱要离地1.5M放置 总开关60A——DZ47-63 100A 照明开关16A——DZ47-63 16A 两相漏电开关 空调1.5P—20A——DZ47-63 20A两相漏电开关 电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的） 插座开关16A ——DZ47-63 16A 主要用电器为冰箱、电磁炉、微波炉 总开关不用带漏电，分支开关最好带漏电保护。因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

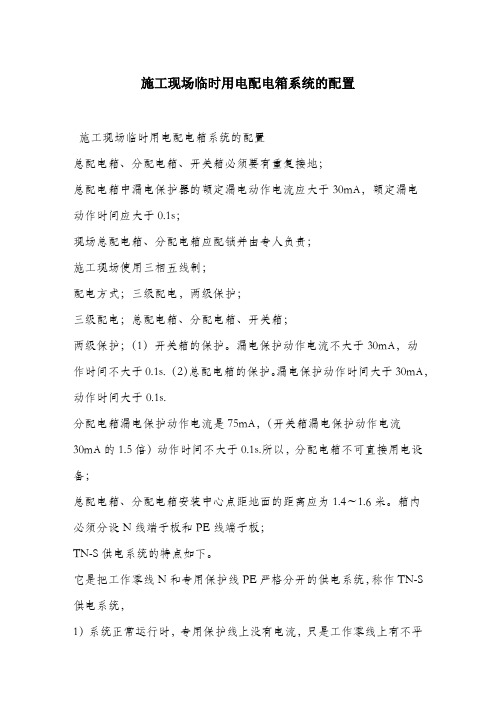

建筑施工现场临时电箱 为了对施工现场安全用电的管理，现要求施工现场内所有用电需要实行“三级配电、二级保护”以及“TN-S 三相五线制供电系统”。“一机、一箱、一闸、一漏”的四个装设原则。 变压器低压侧出线有配电柜，属于一级配电，常把施工总配电箱作为一级配电，分配电箱作为二级，设备控制箱作为三级。 三相五线制，要求从总箱到设备，所有线路都应有专用PE线（与N分开）。 配电系统实行分级配电，即分为总配电箱，分配电箱和开关箱三级。总箱靠电源，分箱设置在负荷较集中的地方，开关箱由末级分配电箱供电，二者间距不得超过30m，三级箱与设备间距不得超过3m。总开关箱和开关箱必须装置漏电保护器。要求进线有透明总断路器或负荷开关，出线用[漏电断路器]，设备控制箱要求“一机一箱”（即一台控制箱控制一台设备）。 总配电箱的保护区域较大，停电后的影响范围也大，主要是提供间接保护和防止漏电火灾，其漏电动作电流和动作要大于后面的保护。因此，总配电箱和开关箱中两级漏电保护器的额定电流动作和额定漏电动作时间应作合理配合，使之具有分级分段保护的功能。 动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。 1、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。 2、配电箱、开关箱应安装端正、牢固，移动式配电箱、开关箱应安装在牢固的支架上。固定箱的下底与地 面垂距为1.3-1.5m，移箱下底与地面垂距宜为0.6-1.5m。 3、箱体内的工作零线和保护零线应分别与接线端子相连接，金属箱体、金属电器安装板、电器金属底座、 外壳必须保护接零（通过保护零线端子板）。 4、箱内配电线应采用绝缘铜导线，与活动门之间的连线应采用绝缘软线，绝缘层颜色：相线A、B、C分 别为黄、绿、红色，工作零线N为兰色，PE线为黄绿相间色。 5、开关箱内的漏电保护器动作电流应不大于30mA（潮湿或有腐蚀介质场所应≯15mA），额定漏电动作时 间应不小于0.1S。 6、.配电箱、开关箱的导线进出线口应设在箱体下底面，进出线应加护套分路成束并作防水弯。 7、移动式配电箱和开关箱的进出线必须采用橡胶绝缘电缆，进出开关箱的电源线严禁用插销连接。 8、所有电箱应标记名称、用途并作分路标记，箱门应加锁。 9、所有配电箱、开关箱的送电操作顺序为：总配电箱---分配电箱---开关箱，停电顺序正相反。 10、.配电箱、开关箱内不得放置杂物，不得通过箱门挂临时线，箱内开关电器要完善，且保持整洁。
电控柜的安装接线的规范 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 ?? 适用条件 ?? 需要的灭弧距离 ?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装(如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯0.6-2.0 电能计量仪表0.6-1.8 控制开关、按钮0.6-2.0 紧急操作件0.8-1.6 组装产品应符合以下条件： ?? 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 ?? 维修容易。能够较方便地更换元器件及维修连线。 ?? 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 ?? 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法
