自动卸螺纹模具设计初级教程 塑胶产品螺纹分外螺纹和内螺纹两种，精度不高的外螺纹一般用哈夫块成型，而内螺纹则大多需要卸螺纹装置。这里简单介绍内螺纹脱模方法，重点介绍齿轮的计算和选择。 一、卸螺纹装置分类 1、按动作方式分 ①螺纹型芯转动，推板推动产品脱离； ②螺纹型芯转动同时后退，产品自然脱离。 2、按驱动方式分 ①油缸+齿条 ②油马达/电机+链条
③齿条+锥度齿轮 ④来福线螺母
二、齿轮的参数和啮合条件 模具的卸螺纹机构中大多应用的是直齿圆柱齿轮，而且一般都是渐开线直齿圆柱齿轮，因此下面就以渐开线直齿圆柱齿轮为研究对象。 1、轮传动的基本要求 ①要求瞬时传动比恒定不变 ②要求有足够的承载能力和较长的使用寿命 2、直齿圆柱齿轮啮合基本定律 两齿轮廓不论在何处接触，过接触点所作的两啮合齿轮的公法线，必须与两轮连心线相交于一点“C”，这样才能保证齿轮的瞬时传动比不变。将所有“C”点连起来就成了2个外切圆，称之为分度圆，分度圆圆心距即齿轮圆心距。详见下图 3、渐开线直齿圆柱齿轮参数 分度圆直径------“d”表示 分度圆周长--------“S”表示 齿轮齿距--------“p”表示 齿轮齿厚--------“sk”表示 齿轮齿槽宽--------“ek”表示
齿轮齿数--------“z”表示 齿轮模数--------“m”表示 齿轮压力角--------“ɑ”表示 齿轮传动比--------“i”表示 齿轮中心距--------“l”表示 4、计算公式如下： ①齿距 = 齿厚 + 齿槽宽即：p = sk + ek ②模数的由来 因为S = Z x P = π x d d = P / π x Z π是无理数，为计算方便，将P / π规定为常数，即模数，用m 表示，故有公式如下： d = m ×Z. 即：分度圆直径等于模数乘以齿数。 我国规定模数有2个系列，优先采用第一系列。 模数第一系列：1、1.25、1.5、 2、2.5、3、4、5、6 、8 、10… 模数第二系列：1.75、2.25、2.75、3.25、3.5、4.5、5.5、7… ③压力角 我国规定：分度圆处的压力角为标准压力角，其值20°。 ④传动比 当模数一定时，传动比就等于齿数比，即 i = Z1 / Z 2 ⑤中心距 当齿数确定时，中心距I = (Z1+Z2) * m / 2 5、齿轮啮合条件 模数和压力角相同的齿轮都可以正确啮合。 三、设计步骤 1、必须掌握产品的以下数据（见下图） ①“D”——螺纹外径 ②“P”——螺纹牙距 ③“L”——螺纹牙长 ④螺纹规格/方向/头数 ⑤型腔数量 2、确定螺纹型芯转动圈数 U=L/P + Us U ……螺纹型芯转动圈数 Us……安全系数，为保证完全旋出螺纹所加余量，一般取0.25~1 3、确定齿轮模数、齿数和传动比 模数决定齿轮的齿厚，齿数决定齿轮的外径，传动比决定啮合齿轮的转速。 （1）．齿数 当传动中心距一定时，齿数越多，传动越平稳，噪音越低。但齿数多，模数就小，齿厚也小，致使其弯曲强度降低，因此在满足齿轮弯曲强度条件下，尽量取较多的齿数和较小的模数。为避免干涉，齿数一般取Z≥17，螺纹型芯的齿数尽可能少，但最少不少于14齿，且最好取偶数。 （2）．模数
第1章UG模具设计入门 MoldWizard（注塑模具向导，以下简称MW）是针对注塑模具设计的一个专业解决方案，它具有强大的模具设计功能，用户可以使用它方便地进行模具设计。MW配有常用的模架库与标准件库，方便用户在模具设计过程中选用，而标准件的调用非常简单，只需设置好相关标准件的关键参数，软件便自动将标准件加载到模具装配中，大大地提高了模具设计速度和模具标准化程度。MW NX 4.0还具有强大的电极设计能力，用户可以使用它快速地进行电极设计。简单地说，MW NX 4.0是一个专为注塑模具设计提供专业解决方案的集成于UG NX 4.0的功能模块。 1.1 模具设计的主要工作阶段 使用MW NX 4.0进行模具设计的主要工作阶段如下： 1．模具设计准备阶段 ?装载产品模型：加载需要进行模具设计的产品模型，并设置有关的项目单位、文件路径、成型材料及收缩率等。 ?设置模具坐标系：在进行模具设计时需要定义模具坐标系，模具坐标系与产品坐标系不一定一致。 ?设置产品收缩率：注塑成型时，产品会产生一定量的收缩，为
了补偿这个收缩率，在模具设计时应设置产品收缩率。 ?设定模坯尺寸：在MW中，模坯称之为工件，就是分型之前的型芯与型腔部分。 ?设置模具布局：对于多腔模或多件模，需要进行模具布局的设计。 2．分型阶段 ?修补孔：对模具进行分型前，需先修补模型的靠破位，包括各类孔、槽等特征。 ?模型验证（MPV）：验证产品模型的可制模性，识别型腔与型芯区域，并分配未定义区域到指定侧。 ?构建分模线：创建产品模型的分型线，为下一步分型面的创建作准备。 ?建立分模面：根据分型线创建分型面。 ?抽取区域：提取出型芯与型腔区域，为分型作准备。 ?建立型芯和型腔：分型——创建出型芯与型腔。
按键类模具设计
Ⅱ按键类模具设计总则 一、树立正确的观念 （一）什么是模具：模具就是用来生产某种指定产品的工具。即然模具只是生产产品的工具。所以制作模具并不是制模人员的目标。作业合格的产品才是我们一切努力的最终目标，而模具制作是这一过程中至关重要的环节。只有得到合格的产品，模具和模具设计才实现其价值。 （二）什么是按键模：按键模就是用来生产按键类产品的工具，按键类产品有如下共同的特点： 1 产品的尺寸相对较小，而尺寸精度要求高 2 产品一般有较高的表面要求 3 产品结构相对简单，但单件产品要求产量高 4 产品有诸如：电镀，印刷等后道工序 相对应于上述按键类产品的特点，按键类模具也有其相对应的特点： 1 模具精度要求高，一般重要尺寸控制为0.02MM 2 型腔、型芯的强度和表面质量要求高：一般型腔都要做到镜面抛光，故我们在选择工件 材料和加工工艺也要相应选用性能好的S136钢材，热处理后硬度为48-52HRC 3 在产品排布设计时，要设计边框和定位柱，以利于注塑工艺调整，以及产品后加工的固 定，产品运输过程中的包装和保护。 （三）按键类产品使用的材料： 1 ABS 用于空心电镀KEY或空心电镀 2 PC 用于空心透明KEY或实心透明KEY 3 PMMA 用于实心透明KEY 4 按键类产品成型后的处理程序以及模具设计时应注意的地方。 （1）表面电镀 1 整个表面都可以被电镀 （2）侧面和顶面可被电镀而底面不可以电镀 针对表面电镀的产品，模具设计时主要要考虑以下几点 1 产品的底面尽量设计成平面
2 LAYOUT 设计时,KEY间距有适当距离 3 流道上要设计挂点,方便电镀时固定产品, 挂点距离为40-50MM 4 在边框及流道上设计一小平面,方便电镀后检测电镀层的厚度 5 定位柱应朝向产品侧,以保护电镀KEY的表面 2 表面印刷: 1 定位柱的设计应朝向KEY的反面,以保证定位柱不刮破印刷丝网 2 流道边框等不能高于产品的KEY 顶面,以免干涉印刷 3 按键KEY与硅胶产品的装配 大多的按键KEY做好之后,都要装配到硅胶产品上, 装配一般是通过用胶水将按键KEY 粘在硅胶上来完成.所以,产品结构设计时必须设计合适的装配间隙和防呆结构. 二、模具设计: 在完成对产品的分析之后,我们要进入正式的模具设计。因按键类模具属于精度要求较高的模具，故模具设计应从以下几个方面着手分析： ㈠按键类模具的设计精度： 模具精度虽然与加工和年装配密切技术相关，但首先应具有较高的设计精度。如果在设计时没有提出恰当的技术要求，或模具结果本身设计不合理，则无论加工和装配技术有多高，模具的精度永远不可能得到保证，所以： 1．按键模各零部件的设计精度和技术要求要与产品精度相适应。按键模型腔、型芯以及分型面的精度相适应。一般模具的尺寸公差应小于产品公差的三分之一，按公司目前的要求，模具的设计和制造公差应控制在±0.02mm以内。 2．按键模的标准通用零部件，虽然不直接参与注射成型，但其精度却能够间接影响产品精度。为此，按键类模具的模架使用龙记标准模架，顶针及司筒使用进口顶针及司筒、浇口套、定位圈也可使用标准件。 3．按键模的结构必须要具有足够的刚度，防止它们在注射压力和合模力的作用下，发生大的弹性变形，影响产品的精度，故： ①模架及板模框适当加厚，并适当增加支撑柱，以防止模架变形 ②镶块选用优质的S136钢材，粗加工后进行热处理，其硬度达到48-52HRC ③设计合理的结构，比如锥面配合，设计凸块咬合结构类加强整体的刚度。 4．按键模应确保动、定模的对合精度。
冲压模具设计方法与步 骤 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
冲压模具设计的方法与步骤 1、冲压零件的冲压工艺性分析冲压零件必须具有良好的冲压工艺性，才能 以最简单、最经济的方法制造出合格的冲压零件，可以按照以下的方法完成冲压件的工艺性分析： a.读懂零件图；除零件形状尺寸外，重点要了解零件精度和表面粗糙度的要求。 b.分析零件的结构和形状是否适合冲压加工。 c.分析零件的基准选择及尺寸标注是否合理，尺寸、位置和形状精度是否适合冲压加工。 d.冲裁件断面的表面粗糙度要求是否过高。 e.是否有足够大的生产批量。 如果零件的工艺性太差，应与设计人员协商，提出修改设计的方案。如果生产批量太小，应考虑采用其它的生产方法进行加工。 2、冲压工艺方案设计及最佳工艺规程设计： a.根据冲压零件的形状尺寸，初步确定冲压工序的性质，如：冲裁、弯曲、拉深、胀形、扩孔。 b.核算各冲压成形方法的变形程度，若变形成度超过极限变形程度，应计算该工序的冲压次数。 c.根据各工序的变形特点和质量要求，安排合理的冲压顺序。要注意确保每道工序的变形区都是弱区，已经成形的部分（含已经冲制出的孔或外形）在以后的工序中不得再参与变形，多角弯曲件要先弯外后弯内，要安排必要的辅助工序和整形、校平、热处理等工序。
d.在保证制件精度的前提下，根据生产批量和毛坯定位与出料要求。确定合理的工序组合方式。 e.要设计两个以上的工艺方案，并从质量、成本、生产率、模具的刃磨与维修、模具寿命及操作安全性等各个方面进行比较，从中选定一个最佳的工艺方案。 f.初步确定各个工序的冲压设备。 3、冲压零件毛坯设计及排样图设计： a.按冲压件性质尺寸，计算毛坯尺寸，绘制毛坯图。 b.按毛坯性质尺寸，设计排样图，进行材料利用率计算。要设计多种排样方案，经过比较选择其中的最佳方案。 4、冲压模具设计： a.确定冲压加工各工序的模具结构形式，并绘制模具简图。 b.对指定的1—2个工序的模具进行详细的结构设计，并绘制模具工作图。设计方法如下： ※????确定模具的种类：简单模、连续模还是复合模。 ※???模具工作零件设计：计算凸、凹模刃口尺寸和凸、凹模长度，确定凸、凹模结构形式和连接固定方式。 ※??确定毛坯的定位和定距方式，并对相应的定位、定距零件进行设计。※??确定压料、卸料、顶件及推件方式，并对相应的压料板、卸料板、推件块等进行设计。 ※??模架设计：包括上下模座及导向方式的设计，也可以选用标准模架。

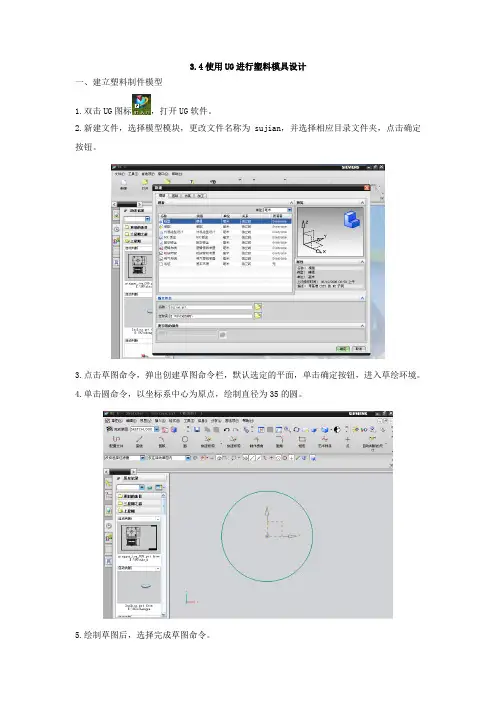

3.4使用进行塑料模具设计 一、建立塑料制件模型 1.双击图标，打开软件。 2.新建文件，选择模型模块，更改文件名称为，并选择相应目录文件夹，点击确定按钮。 3.点击草图命令，弹出创建草图命令栏，默认选定的平面，单击确定按钮，进入草绘环境。 4.单击圆命令，以坐标系中心为原点，绘制直径为35的圆。 5.绘制草图后，选择完成草图命令。
6.在工具栏中点击拉伸命令，之后弹出拉伸命令工具栏，选择草绘的圆，设置拉伸高度为18，拔模角度为5，点击确定。 7.移动坐标系位置。点击命令，在弹出命令栏中将改为1.5，其余默认，点击确定。此时坐标系原点向上移动1.5。 8．选则平移后的作为草绘平面，绘制直径为32的圆，点击完成草图。 9.点击拉伸按钮，原则上步草绘曲线作为拉伸曲线，在限制中将结束改为直至选定对象，选择实体上表面作为终止面，将布尔运算改为求差，拔模角度为5。
3 / 26 10．单击倒圆角命令，选择零件底面外圆，倒角大小为3，单击应用；选择零件底面内圆，倒角大小为1.5，单击确定。完成零件体建立。 二、创建模块（型芯和型腔） 1.点击开始—所有应用模块—注塑模向导，进入模具设计。此时弹出注塑模工具条。
2.点击项目初始化项目，进行初始设计，将材料改为，其余默认，点击确定。 3.由于注塑时候型腔保持不变，型芯运动，因此需要改变分型方向。点击动态，将Z 轴改为向下，点击鼠标中键确定。
5 / 26 4.建立模具工作坐标。点击模具，弹出对话框，选择选定面的中心命令，选择口的圆环表面，单击确定，此时模具坐标就移到分模面了。 5.点击工件按钮，将开始设为15，结束设为25，单击确定。 6.点击分型工具按钮，弹出分型管理器，对工件进行分型，建立模具型芯和型腔。
第一章 UG模具设计概述 1.1 MoldWizard简介 UG软件中有一个专门用于注塑模具设计的模块——MoldWizard。在UG环境下可通过三条途径进入MoldWizard模块。 ●UG主界面上已有【注塑模向导】。 ●在零件造型结束后，单击【开始】——【应用所有模块】——【注塑模向导】。 ●在UG主界面菜单栏的空白处单击右键，打开如下菜单： 选中【注塑模向导】。 【注塑模向导】的工具栏如下：
1.2 UG模具设计一般过程 第二章 三 四 五 六、八 七、八
第二章模具设计项目的初始化 2.1 装载塑件（Load Products） 【注塑模向导】——【项目初始化】——【打开部件文件】（选择目标塑件）——【项目初始化】 ●【设置项目路径和名称】 单击“设置项目路径和名称”按钮，将打开“选择项目路径和名称”对话框，通过浏览目录来设置所设计的模具结构的存储位置和名称。 注塑模向导自动将文件放置在项目初始化对话框里设置的项目路径(Project Path)的目录下。要确认该路径的确是存储你模具设计项目的位置。如果要改变该项目路径和名称，请点击项目初始化(Project Initialize)对话框里的设置项目路径和名称(Set Project Path and Name)按钮，来显示设置项目路径和名称(Set Project Path and Name)对话框。然后你可以选择或创建一个目录来存储你的模具设计项目的文件。 在“项目路径”和“项目名”文本框中分别输入项目路径和项目名称，所设计的项目将以设定的名称和路径保存。如果所设置的文件路径不存在，系统将创建该文件路径。 一般情况下，项目名称的长度限制在10个字符以内，系统默认的项目名称为所选产品零件的文件名。 ●【重命名对话框】 重命名对话框用于改变项目文件默认的命名规则，使用户可以重新设置项目中的文件名称。 打开重命名对话框的开关后，左键单击啊“确定”按钮或“enter”键，打开如下对话框。 【部件名管理】——【下一个数】——输入26（数字用于区分文件，各家有各家的命名规则）——【设置所有名称】（重命名生效） 片刻，又弹出【部件名管理】——【下一个数】——输入51 ——【设置所有名称】（另一个塑件部件名重命名生效） ●【部件材料】（设置或重新设置材料）； 部件材料是指所设计的产品使用何种材料。在“部件材料”列表中显示系统提供的几种材料，选择所需的材料后，同时“收缩率”文本栏数值将变换为相应的大小。 ●【收缩率】（系统根据所选材料自动设置收缩率）。 mold.V1—— ●【配置】？ ESI—— 原先的——
图文并茂的模具设计练习教程山东UG网模具设计练习教程 第一部分：分模设计 第一步－进入分模设计 第二步－快速断开 第三步－拔模角分析 第四步－预览分模线 第五步－创建内分模线 第六步－创建内分模面 第七步－创建外分模面 第八步－重新附属分模面 第九步－创建工件坐标系 第十步－保存文档 第二部分：模具设计 第一步－进入模具工程 第二步－进入分模环境 第三步－创建分模面零件 第四步－定义激活、创建激活。 第五步－加载模架 第六步－创建毛坯 第七步－切槽操作 第八步－产品零件装配 第九步－浇道设计 第十步－顶杆设计
第十一步－水道设计 第十二步－侧滑块和斜导柱设计 第十三步－行位揳紧块设计 第十四步－行位限位装置设计 本练习以客户实际零件lamp.elt为例讲解模具分模和模具设计的整个设计过程。 第一部分：分模设计 第一步－进入分模设计 选择分模设置图标, 分模设置向导即被打开。 选择文档：lamp.elt。 勾选创建新文件夹复选框。 勾选应用收缩命令改变工作模型复选框，收缩比例设置成1.008。 第二步－快速断开 选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。 注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿x轴反方向，确定。 重新附属曲面，选择下图所示的应该被分配到SPLIT-3部分的曲面，然后在特征树中选择SPLIT-3特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3部分了。 结果如下： 重命名分模特征：
欢迎共阅 第一章UG模具设计概述 1.1 MoldWizard简介 UG软件中有一个专门用于注塑模具设计的模块——MoldWizard。在UG环境下可通过三条途径进入MoldWizard模块。 ●UG主界面上已有【注塑模向导】。 ●在零件造型结束后，单击【开始】——【应用所有模块】——【注塑模向导】。 ● 选中【注塑模向导】。
1.2 UG模具设计一般过程
第二章模具设计项目的初始化 2.1 装载塑件（LoadProducts） 【注塑模向导】——【项目初始化】——【打开部件文件】（选择目标塑件）——【项目初始化】 ●【设置项目路径和名称】 单击“设置项目路径和名称”按钮，将打开“选择项目路径和名称”对话框，通过浏览目录来设置所设计的模具结构的存储位置和名称。 ( 径和名称 ● ——【设置所有名称】（另一个塑件部件名重命名生效） ●【部件材料】（设置或重新设置材料）； 部件材料是指所设计的产品使用何种材料。在“部件材料”列表中显示系统提供的几种材料，选择所需的材料后，同时“收缩率”文本栏数值将变换为相应的大小。 ●【收缩率】（系统根据所选材料自动设置收缩率）。 mold.V1—— ●【配置】？ESI——
原先的—— ●【属性】？ ●【设置】 在完成工程初始化之后，点击【确定】。注塑模向导将自动创建模具设计的装配结构。 注塑模具是由零件装配而成的。当开始创建一个注塑模向导的项目时，会生成一系列的文件并自动命名。命名的结构与规则如下： 2.2 设置模具坐标系 模具坐标系用于确定分型面和装配定位。 模具坐标系的定义过程就是将产品子装配从WCS（工作坐标系）移植到模具装配的绝对坐标系（ACS），并且以该绝对坐标系作为模具坐标系（模具CSYS）。 模具坐标系： 原点——放置模架的中心点 x-y平面——分型面 z轴正向——拔模方向。
冲压工艺与模具设计的内容及步骤 冲压工艺与模具设计是进行冲压生产的重要技术准备工作。冲压工艺与模具设计应结合工厂的设备、人员等实际情况, 从零件的质量、生产效率、生产成本、劳动强度、环境的保护以及生产的安全性各个方面综合考虑,选择和设计出技术先进、经济上合理、使用安全可靠的工艺方案和模具结构, 以使冲压件的生产在保证达到设计图样上所提出的各项技术要求的基础上,尽可能降低冲压的工艺成本和保证安全生产。 一般来讲,设计的主要内容及步骤包括: 1?工艺设计 (1零件及其冲压工艺性分析 根据冲压件产品图,分析冲压件的形状特点、尺寸大小、精度要求、原材料尺寸规格和力学性能,并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因素,分析零件的冲压工艺性。良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而寿命高、产品质量稳定、操作简单。(2 确定工艺方案,主要工艺参数计算在冲压工艺性分析的基础上,找出工艺与模具设计的特点与难点,根据实际情况提出各种可能的冲压工艺方案,内容包括工序性质、工序数目、工序顺序及组合方式等。有时同一 种冲压零件也可能存在多个可行的冲压工艺方案,通常每种方案各有优缺点, 应从产品质量、生产效率、设备占用情况、模具制造的难易程度和寿命高低、生产成本、操作方便与安全程度等方面进行综合分析、比较,确定出适合于现有生产条件的最佳方案。此外,了解零件的作用及使用要求对零件冲压工艺与模具设计是有帮助的 工艺参数指制定工艺方案所依据的数据,如各种成形系数(拉深系数、胀形系数等、零件展开尺寸以及冲裁力、成形力等。计算有两种情况 第一种是工艺参数可以计算得比较准确,如零件排样的材料利用率、冲裁压力中心、工件面积等;
第一章UG模具设计概述 1.1 MoldWizard简介 UG软件中有一个专门用于注塑模具设计得模块——MoldWizard。在UG环境下可通过三条途径进入MoldWizard模块。 ●UG主界面上已有【注塑模向导】。 ●在零件造型结束后,单击【开始】——【应用所有模块】——【注塑模向导】。 ●在UG主界面菜单栏得空白处单击右键,打开如下菜单: 选中【注塑模向导】。 【注塑模向导】得工具栏如下:
1.2 UG模具设计一般过程 第二章
第二章模具设计项目得初始化 2.1 装载塑件(Load Products) 【注塑模向导】——【项目初始化】——【打开部件文件】(选择目标塑件)——【项目初始化】 ●【设置项目路径与名称】 单击“设置项目路径与名称”按钮,将打开“选择项目路径与名称”对话框,通过浏览目录来设置所设计得模具结构得存储位置与名称。 注塑模向导自动将文件放置在项目初始化对话框里设置得项目路径(Project Path)得目录下。要确认该路径得确就是存储您模具设计项目得位置。如果要改变该项目路径与名称,请点击项目初始化(Project Initialize)对话框里得设置项目路径与名称(Set Project Path and Name)按钮,来显示设置项目路径与名称(Set Project Path and Name)对话框。然后您可以选择或创建一个目录来存储您得模具设计项目得文件。 在“项目路径”与“项目名”文本框中分别输入项目路径与项目名称,所设计得项目将以设定得名称与路径保存。如果所设置得文件路径不存在,系统将创建该文件路径。 一般情况下,项目名称得长度限制在10个字符以内,系统默认得项目名称为所选产品零件得文件名。 ●【重命名对话框】 重命名对话框用于改变项目文件默认得命名规则,使用户可以重新设置项目中得文件名称。 打开重命名对话框得开关后,左键单击啊“确定”按钮或“enter”键,打开如下对话框。 【部件名管理】——【下一个数】——输入26(数字用于区分文件,各家有各家得命名规则) ——【设置所有名称】(重命名生效) 片刻,又弹出【部件名管理】——【下一个数】——输入51 ——【设置所有名称】(另一个塑件部件名重命名生效)
第1章UＧ模具设计入门 MoldＷizard（注塑模具向导，以下简称MW）是针对注塑模具设计的一个专业解决方案,它具有强大的模具设计功能，用户可以使用它方便地进行模具设计。ＭW配有常用的模架库与标准件库，方便用户在模具设计过程中选用，而标准件的调用非常简单,只需设置好相关标准件的关键参数,软件便自动将标准件加载到模具装配中，大大地提高了模具设计速度和模具标准化程度。MW ＮX ４．0还具有强大的电极设计能力，用户可以使用它快速地进行电极设计。简单地说，MＷNX 4．0是一个专为注塑模具设计提供专业解决方案的集成于ＵG NＸ4.０的功能模块。 1.１模具设计的主要工作阶段 使用MＷNＸ4.0进行模具设计的主要工作阶段如下: 1.模具设计准备阶段 ?装载产品模型:加载需要进行模具设计的产品模型，并设置有关的项目单位、文件路径、成型材料及收缩率等。 ?设置模具坐标系：在进行模具设计时需要定义模具坐标系,模具坐标系与产品坐标系不一定一致。 ?设置产品收缩率：注塑成型时,产品会产生一定量的收缩，为了补偿这个收缩率,在模具设计时应设置产品收缩率。 ?设定模坯尺寸：在MW中，模坯称之为工件,就是分型之前的型芯与型腔部分。 ?设置模具布局:对于多腔模或多件模,需要进行模具布局的设计。 2．分型阶段 ?修补孔：对模具进行分型前，需先修补模型的靠破位,包括各类孔、槽等特征。 ?模型验证(MPＶ):验证产品模型的可制模性,识别型腔与型芯区域,并分配未定义区域到指定侧。
?构建分模线:创建产品模型的分型线，为下一步分型面的创建作准备。?建立分模面：根据分型线创建分型面。 ?抽取区域:提取出型芯与型腔区域,为分型作准备。 ?建立型芯和型腔:分型——创建出型芯与型腔。
五金模具加工流程_五金模具制作工艺流程及步骤【图文】 五金冲压行业的涉及的领域是非常多的，但是对于五金冲压件加工的制作过程一般企业是不会轻易透露的，五金模具的制作不是我们想象中的那么简单,我们必须一步一步的按照流程来做,所以很多朋友想要了解也无从下手，下面深圳机械展的来给大家介绍一下。 五金模具加工流程_五金模具制作工艺流程及步骤 一．毛胚材料加工： 1.铣六面对角尺（垂直度误差不大于0.1/300），同一付模具材料长宽尺寸一致即可，厚度留0.2mm磨量（需淬火件留0.5mm磨量）；棱边倒角。 2.磨上下两平面，（需淬火工件留0.3mm） 二．机加工： 1.根据图纸分别钻、攻各螺钉牙孔及过孔以及穿丝孔等； 2.铣各漏料孔或成形部分； 3.热处理后，工件需磨上下两平面及基准边； 4.车加工各回转件，公差按图要求。☆☆所有销钉孔都不能先加工：需热处理的钻穿丝孔，其余都在装配是配钻、铰 三.线割：按图纸规定的配合要求线割各个成型部分。导柱、导套与模架紧配合；冲头与固定板过渡配合；销钉与各孔均为过渡配合。 四．装配： 1.先按图装配模架，确保导柱、导套与模架垂直并运动顺畅； 2.在模架上先固定凹模，按图纸给定间隙将相应厚度的铜皮均匀地放在凹模周边，再装入凸模，试冲纸片确定四周毛刺均匀后，紧固凸、凹模并配打销钉。（如果是复合模，还需对好冲头间隙再固定凸、凹模）。 3.之后再装好卸料及顶出机构 五．模具整体加工顺序： 1.优先加工需要热处理的工件 2.其次加工.需要线切割的工件 3.然后加工模架部件即上托和底座 4.再后加工其它部件。 5.装配、试模 五金冲压件加工的制作过程： 1、备料：我们首先要根据所在制作的产品选取五金冲压模具钢材物料等，如模柄、脱料板、下模板、上盖板及上公夹、垫板及底板等。 2、进行粗加工：我们用铣床加工平面及侧面加工，一般的加工需要用到公夹板，脱料板，下模板及垫板，底板，上盖板及顶料板等。
SolidWorks模具设计 1.拔模分析 为了创建可以实现注塑的模具，塑料产品必须被设计和拔模正确才能从围绕在周围的模具中顶出。要对模型产品进行拔模分析，使用拔模分析命令有助于发现拔模和设计的错误。对前视面进行向上拔模分析。 来看看各分析面的含义：跨立面：是横跨分型线的面。用户必须把跨立面分割成两块以分开模具的表面。 跨立面可以通过跨立面命令手工处理或者通过单击分型线命令中的分割面选项 自动完成。 正陡面：这些表面中包含部分拔模量不够的区域。如果整个面的拔模量都不够，它将被归类为【需要拔模】这些面能在模具中的正侧找到。负陡面：这些表面 包含部分拔模量不够的区域。这些面能在模具中的负侧找到。 2.调整收缩率 模具上产品型腔部分的加工要略微比从模具中生产出来的塑料件大些。这样做是为了补偿高温的被顶出的塑料件冷却后的收缩率。在通过塑料产品创建模具之前，模具设计者需要放大塑料产品来解决收缩率。不同的材料，收缩率也是不同的，SolidWorks用比例缩放命令在解决这个问题。这个零件我们以ABS材料来做, 5%的收缩率。
3.确定分型线分型线是注塑类塑料产品中型腔与型心曲面中相互接触的边界。分型线是那些用来分割型心和型腔曲面的边界。它们也构成了分型面的内部边界。 型腔面（正拔模）是绿色的，型心面（负拔模）是红色的。任何一条被红色和 绿色面共用的边都是分型线边界。 当拔模分析完成后，所有的被绿色和红色边共用的边被自动选中并被添加到分 型线列表中。单击确定。 手动添加分型线：在这个例子中，当分型线命令运行时，分型线边被自动的选中。因为这是一个简单的分型线边界，这些边界被自动添加到位于分型线PropertyManager的边线列表中。有时分型线可能会更复杂以致于软件无法自动搜索到分型线。当这种情况发生时，使用位于边线列表框下方的边线选择按钮去选择分型线。 4.关闭孔和开口 在分型线建立后，下一步是决定塑料产品上哪些开放的成型区域需要关闭曲面。一个开放的成型区域或者是一个孔或者是一个开口，在注塑产品上就是模具型心型腔完全吻合形成的孔。如图所示一个简单的关闭曲面。它创建在拔模后开口较小的一侧。关闭曲面命令自动关闭塑料产品中的开放孔。
