电工电子实验教学中心实验报告
电路实验
学生姓名学号班级
实验成绩5教师签字
实验四 三相交流电路的研究
一.实验概况：分数：0.5
1．三相电源输出特性分数：1.5（1）实验步骤：
①学习MULTISIM软件中三相电源的使用。
②利用示波器观察三相电源的输出特性
分析电源相位、有效值、峰值、峰峰值之间的关系。
插入仿真电路
2．星形负载三相电路分数：1.5（1）实验步骤：
①根据实验台器件数据，选择仿真器件，搭建电路。
②分别记录电路中电流与电压的值，分析中线作用，计算电压电流关系。
插入仿真电路器件名称电流探针对称三相
3．三角形负载三相电路分数：1.5（1）实验步骤：
①根据实验台器件数据，选择仿真器件，搭建电路。
②分别记录电路中线、相电流的值，计算电流关系。
插入仿真电路
《单相、三相交流电路》功率计算公式 1 / 8
三相电源一般都是对称的，多用三相四线制 三相负载包括：星型负载和三角形负载 不对称时：各相电压、电流单独计算，对称时：只需计算一相。 千瓦电流值：220v阻性： 1000w/220v=4.5A 220v感性：1000w/(220*0.8)=5.5A 380v阻性：1000w/3/220v=1.5A 380v感性：I线=1000w/(380*1.7*0.8)=1.9A 三相四线制中的零线截面通常选为相线截面的1/2左右。在单相线路中，零线与相线截面相同。 U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角：线电压=相电压=380v) 相电流：(负载上的电流)，用Iab、Ibc、Iac表示。相电压：任一火线对零线的电压U A、U B、U C 线电流：(火线上的电流)，用I A、I B、I C表示。线电压：任意两火线间的电压U AB、U BC、U CA 星形：I线(IA、IB、IC)=I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V)， P相=U相×I相， P总=3P相=√3×U线×I相=√3×U线×I线； 三角：I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC)， 2 / 8
P相=U相×I相，P总=3P相=√3×I线×U相=√3×I线×U线。 单相电有功功率：P= U相I相cosφ 1千瓦=4.5-5.5A 三相电有功功率： P总=3U相I相cosφ=3x220xI相cosφ P总=√3U线I线cosφ=1.732x380xI线cosφ三相电1千瓦线电流：IA、IB、IC：=P总/√3U线cosφ=1000kw/(380x√3x0.8)=2A 铜线的安全截流量为5-8A/平方毫米，铝线的安全截流量为3-5A/平方毫米。 在单相电路中，每1平方毫米的铜导线可以承受1KW功率负载； 三相平衡电路，每1平方毫米的铜导线可以承受2-2.5KW的功率。 相电压：三根火线中任意相线与零线之间的电压叫相电压Ua.Ub,Uc 线电压：三相电路中A、B、C三相引出线相互之间的电压,又称线电压。 不论星形接线还是三角形接线,三个线电压分别是UAB、UBC和UCA, 3 / 8
交流电高考复习题 一、填空题 1. 三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120° 的三相交流电压。 2.三相电源的相序有 正序 和 反序 之分。 3. 三相电源相线与中性线之间的电压称为 相电压 。 4. 三相电源相线与相线之间的电压称为 线电压 。 5.有中线的三相供电方式称为 三相四线制 。 6.无中线的三相供电方式称为 三相三线制 。 7.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。（220、380） 8.在三相四线制电源中，线电压等于相电压的倍 3 ，相位比相电压 超前30o 。 9.三相四线制电源中，线电流与相电流 相等 。 10. 三相对称负载三角形电路中，线电压与相电压 相等 。 11.三相对称负载三角形电路中，线电流大小为相电流大小的 3 倍、线电流比相应的相电流 滞后30o 。 12. 当三相负载越接近对称时，中线电流就越接近为 0 。 13.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流I P =___ __2A___，线电流I L =___ 23A __。 14.对称三相电路Y 形连接，若相电压为() οω60sin 220-=t u A V ，则线电压 =AB u () ο-ω30t 380sin V 。 15.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为__220V__；若负载作三角形联接，负载相电压为__380V__。 16. 对称三相电路的有功功率?cos 3l l I U P =，其中φ角为 相电压 与 相电流 的夹角。 17.负载的连接方法有 星形连接 和 三角形连接 两种。 18.中线的作用就在于使星形连接的不对称负载的 相电压 对称。 19.在三相四线制供电线路中，中线上不许接 熔断器 、 开关 。 20.三相电路星形连接，各相电阻性负载不对称，测得I A =2A,I B =4A,I C =4A ，则中线上的电流为 2A 。 21．在三相正序电源中，若A 相电压u A 初相角为45o，则线电压u AB 的初相角为 75o 。 22．在三相正序电源中，若B 相电压u B 初相角为-90o，则线电压u AB 的初相角为 60o 。
1. 正弦交流电的三要素是______、______、______。 2. 三相电源线电压U l ＝380V ，对称负载阻抗为Z ＝40＋j30Ω，若接成Y 形，则线电流I l ＝______A，负载吸收功率P ＝______W；若接成Δ形，则线电流I l ＝ ______A，负载吸收功率P ＝______W。 3. 一批单相用电设备，额定电压均为220V ，若接在三相电源上工作，当电源线电压为380V ， 应如何联接？若电源线电压为220V ，又该如何联接？ 4. 三相负载每相阻抗均为Z P ＝(8＋j6 Ω，电源相电压U P ＝220V ，若接成Y 形则线电流I l ＝______A，吸收的有功功率P ＝______W，无功功率Q ＝______var；若接成Δ形则线电流I l ＝______A，有功功率P ＝______W，无功功率Q ＝ ______var。 5. 当发电机的三相绕组联成星形时，设线电压(V 30sin 2?-=t u AB ω，试写出相电压u A 的三角函数式。 6. 有220V ，100W 的电灯66个，应如何接入线电压为380V 的三相四线制电路？求负载在对称情况下的线电流。 7. 有一三相对称负载，其每相的电阻R ＝8Ω，感抗X L ＝6Ω。如果将负载联成星形接于线电压U l ＝380V 的三相电源上，试求相电压、相电流及线电流。 8. 有一台三相发电机，其绕组联成星形，每相额定电压为220V 。在第一次试验时，用电 压表量得相电压U A ＝U B ＝U C ＝220V ，而线电压则为U AB ＝U CA ＝220V ，U BC ＝380V ，试问这种现象是如何造成的？
第六章 三相交流电路 §6-1 三相交流电源 一、填空题 1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。 2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。三相电动势到达最大值的先后次序称为相序。 3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。这两种电压的数 U 线超前U 相30°。 4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6 )V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。 二、判断题 1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。 ( × ) 2．三相负载越接近对称，中线电流就越小。 ( √ ) 3．两根相线之间的电压叫相电压。 ( × ) 4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。 ( × ) 三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。 A ．380 2 B ．380 3 c ．380 6 D ．38023 2．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。 A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3 ) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3 ) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3 ) 3．三相交流电相序U-V-W-U 属( A )。 A ．正序 B ．负序 C ．零序 4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果
《单相、三相交流电路》功率计算公式
三相电源一般都是对称的，多用三相四线制 三相负载包括：星型负载和三角形负载 不对称时：各相电压、电流单独计算，对称时：只需计算一相。 千瓦电流值：220v阻性： 1000w/220v=4.5A 220v感性：1000w/(220*0.8)=5.5A 380v阻性：1000w/3/220v=1.5A 380v感性：I线=1000w/(380*1.7*0.8)=1.9A 三相四线制中的零线截面通常选为相线截面的1/2左右。在单相线路中，零线与相线截面相同。 U相220v×√3=U线380v U相380v×√3=U线660v 220v×3=660v (三角：线电压=相电压=380v) 相电流：(负载上的电流)，用Iab、Ibc、Iac表示。相电压：任一火线对零线的电压U A、U B、U C 线电流：(火线上的电流)，用I A、I B、I C表示。线电压：任意两火线间的电压U AB、U BC、U CA 星形：I线(IA、IB、IC)=I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=√3×U相(UA、UB、UC=220V)， P相=U相×I相， P总=3P相=√3×U线×I相=√3×U线×I线； 三角：I线(IA、IB、IC)=√3×I相(Iab、Ibc、Iac)，U线=380V(UAB、UBC、UCA)=U相(UA、UB、UC)，P相=U相×I相，P总=3P相=√3×I线×U相=√3×I线×U线。
单相电有功功率：P= U相I相cosφ 1千瓦=4.5-5.5A 三相电有功功率： P总=3U相I相cosφ=3x220xI相cosφ P总=√3U线I线cosφ=1.732x380xI线cosφ三相电1千瓦线电流：IA、IB、IC：=P总/√3U线cosφ=1000kw/(380x√3x0.8)=2A 铜线的安全截流量为5-8A/平方毫米，铝线的安全截流量为3-5A/平方毫米。 在单相电路中，每1平方毫米的铜导线可以承受1KW功率负载； 三相平衡电路，每1平方毫米的铜导线可以承受2-2.5KW的功率。 相电压：三根火线中任意相线与零线之间的电压叫相电压Ua.Ub,Uc 线电压：三相电路中A、B、C三相引出线相互之间的电压,又称线电压。 不论星形接线还是三角形接线,三个线电压分别是UAB、UBC和UCA,
第3章 三相交流电路习题参考答案 一、 填空题： 1. 接在380V 的三相四线制电源上。此时负载 倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。 2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为(工频下) 42mH 。 二、 判断题： 1. 中线的作用就是使不对称Y 接负载的端电压保持对称。 （对 ） 2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。 （错 ） 3. 三相负载作三角形联接时，总有成立。 （错 ） 4. 负载作星形联接时，必有线电流等于相电流。 （对） 5. 三相不对称负载越接近对称，中线上通过的电流就越小。 （对） 6. 中线不允许断开。因此不能安装保险丝和开关，并且中线截面比火线粗。（错） 三、选择题： 1. 三相对称电路是指（ C ） A 、 三相电源对称的电路； B 、三相负载对称的电路； C 、三相电源和三相负载均对称的电路。 2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ） A 、30安； B 、10安； C 、27.32安。 3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ） A 、100W 灯泡最亮； B 、25W 灯泡最亮； C 、两只灯泡一样亮。 P 3I I l
单相、三相交流电路功率计算公式
相电压：三相电源中星型负载两端的电压称相电压。用UA、UB、UC 表示。 相电流：三相电源中流过每相负载的电流为相电流，用IAB、IBC、ICA 表示。 线电压：三相电源中，任意两根导线之间的电压为线电压，用UAB、UBC、UCA 表示。线电流：从电源引出的三根导线中的电流为线电流，用IA、IB、IC 表示。 如果是三相三线制，电压电流均采用两个互感器，按V/v接法，测量结果为线电压和线电流； 如果是三相四线制： 1、电压可采用V/v接法，电流必须采用Y/y接法，测量结果为线电压和线电流，线电流也等于相电流。 2、电压和电流均采用Y/y接法，测量结果为相电压和相电流，相电流也等于线电流。Y/y接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。 每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。
电压V/v接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量 另一个线电压，可将两个互感器的二次输出的n端连接在一起，a、b端连接第三个电压 表。 电流V/v接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分 别接一个电流表，如需测量第三个线电流，可将两个的s2端连接在一起，与 两个互感器的s1端一起共三个端子，另外，将三个电流表的负端连在一起， 其它三个端子分别与上述三个端子连接在一起。 三相电流计算公式 I=P/(U*1.732)所以1000W的线电流应该是1.519A。 功率固定的情况下，电流的大小受电压的影响，电压越高，电流就越小，公式是I=P/U当电压等于220V时，电流是4.545A，电压等于380V时，电流是2.63A，以上说的是指的单相的情况。380V三相的时候，公式是I=P/(U*1.732)，电流大小是1.519A 三相电机的电流计算I=P/(1.732*380*0.75)式中：P是三相功率(1.732是根号3)380是三相线电压(I是三相线
第3章三相交流电路 3.1 三相交流电源 判断题 1. 三相电源的相序就是交流电的瞬时值到达最大值的顺序。（√） 2. 三相电源有正序（顺序）和反序（逆序）之分。（√） 3. 相线与中性线之间的电压称为相电压。（√） 4. 相线与相线之间的电压称为线电压。（√） 5. 相线与中性线之间的电压称为线电压。（×） 6. 相线与相线之间的电压称为相电压。（×） 7. 三相四线制电源中，相电压等于线电压的3倍。（×） 8．三相四线制电源中，线电压等于相电压的3倍。（√） 9. 线电压是指火线与零线之间的电压。（×） 10. 相电压是指火线与零线之间的电压。（√） 11. 三相对称电压就是三个频率相同、幅值相等、相位互差120°的三相交流电压。（√） 选择题 1．(2分) 已知对称三相电源的相电压u A=10sin(ωt+60°)V，相序为A-B-C，则当电源星形联接时线电压u AB为_____V。 A. 10sin(ωt+90°) B. 17.32sin(ωt+90°) C. 17.32sin(ωt-30°) D. 17.32sin(ωt+150°) 正确答案是B，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 2．(2分) 对称正序三相电源作星形联接，若相电压u B=100 sin(ωt- 30°)V，则线电压u AB=__ V。 A. 100 3sin(ωt+120°) B. 1003sin(ωt-60°) C. 1003sin(ωt-150°) D. 100 3sin(ωt-150°) 正确答案是A，本题涉及的知识点是：三相交流电源线电压与相电压的关系。 3．(2分)在正序对称三相电压中，u A=U2sin(ωt-90°)，则接成星形时，其线电压u AB为_____。 A. U6sin(ωt+30°) B. U6sin(ωt-60°) C. U2sin(ωt-30°) D. U2sin(ωt+60°)
电工电子技术实验报告 实验题目：三相交流电路电压、电流的分析与测量成绩： 学生姓名：赵荣淇学号：20151060209 指导老师：聂仁灿 学院名称：信息学院专业：通信工程年级：2015级 实验时间：2016年4月15日10时30分 实验地点：信息学院3103 一、实验目的 1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。 2．充分理解三相四线供电系统中中线的作用。 二、原理说明 1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)，当三相对称负载作Y 形联接时，线电压U l是相电压U p I l等于相电流I p，即 U l p I l＝I p 当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。 当对称三相负载作△形联接时，有 I1U1=Up 2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y0接法。 3．当不对称负载作△接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 三、实验设备及器件
6 电门插座 3 DGJ-04 四、实验内容 1．三相负载星形联接（三相四线制供电） 按图6-3-3-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。 三相负载星形联接的实验线路 测量 数据 负载 情况 开灯盏数线电流（A）线电压（V）相电压（V） 中线 电流 I0(A ) 中点 电压 UNO (V) A 相 B 相 C 相 IA IB IC UAB UBC UCA UA UB UC Yo接平 衡负载 3 3 3 0.15 0.150.15220 220 220 125 125 125 0.01 5 0 Yo接不 平衡负 载 1 2 3 0.05 0.10 0.15220 220 220 125 125 125 0.08 5 Yo接B 相断开 1 断 3 0.0500.15220 220 220 125 125 125 0.13 0 Y接不 平衡负 载 1 2 3 0.050.100.15220 220 220 170 140 90 0 48 Y接平 衡负载 3 3 3 0.150.150.15220 220 220 125 125 125 0 0 Y接B 相断开 1 断 3 0.0500.15220 220 220 195 210 30 0 100 Y接B 相短路 1 断 3 0.06 0.240.21 220 220 220 220 0 220 0 130
第五章 三相电路 [练习与思考] 5-1-1 对称三相电源的三相绕组作星形联结时，设线电压u AB =380sin(ωt+30o )V ，试写出相电压u B 的三角函数式及相量式。 解：V t u B )120sin(220?-=ω V U B ?-∠=? 1202110 5-1-2 三角形联结的对称三相电源，空载运行时三相电源会不会在三相绕组所构成的闭合回路中产生电流如果一相电源电压极性接反，则闭合回路中是否有电流通过 解：空载运行时，电源回路中无电流通过。如果一相电源电压极性接反，则闭合回路中有电流通过。 5-2-1 为什么电灯开关一定要接在相线（火线）上 解：因为电灯是单相负载，当开关断开时，电灯灯头不带电，以便于安全维修和更换。如果开关接在零线上，当其断开时，电灯灯头依然带电（接在火线上），作业时会造成触电事故。 5-2-2 三相四线制电路中，中线阻抗为零。若星形负载不对称，则负载相电压是否对称如果中线断开，负载电压是否对称 ） 解：三相四线制电路中，若星形负载不对称，负载相电压仍然对称；如果中线断开，负载电压将不对称。 5-2-3 三相四线制电路中，电源线的中性线上规定不得加装保险丝，这是为什么 解：如果电源线的中性线上加装保险丝，一旦由于某种原因造成保险丝熔断，接成Y 型的各组单相负载上的各相相电压将不会对称，有的相电压可能会超过单相负载的额定电压，造成损坏；有的相电压可能会低于额定电压，使得负载不能正常工作。因此源线的中性线上规定不得加装保险丝。 5-3-1 三相负载对称是指下述三种情况下的哪一种：⑴|Z AB |=|Z BC |=|Z CA |；⑵φAB =φBC =φCA ；⑶Z AB =Z BC =Z CA 。 解：三相负载对称是指（3）,阻抗模相等，阻抗角相等。 5-3-2 已知对称三角形联结的三相电路中A 相负载线电流A 010 ∠=? A I ，试写出其余各相线电流与相电流。 解:A I B ?-∠=? 12010

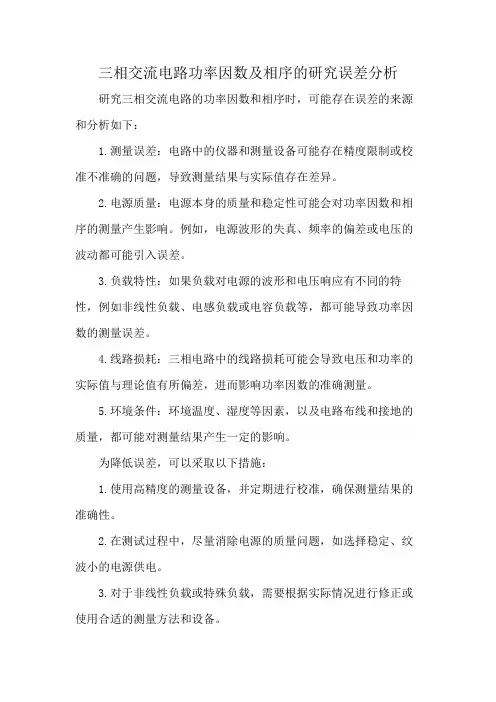

实验十一三相交流电路的研究 一、实验目的 1. 掌握三相负载作Y接、△接的方法，验证这两种接法下线、相电量之间的关系。 2. 充分理解三相四线供电系统中中线的作用。 二、原理说明 在三相电源对称的情况下，三相负载可以接成星形（Ｙ接)或三角形(△接)。三相四线制电源的电压值一般是指线电压的有效值。如“三相380V电源”是指线电压380V，其相电压为220V；而“三相220V电源”则是指线电压220V，其相电压为127V。 1. 负载作Y形联接 当负载采用三相四线制(Yo)联接时，即在有中线的情况下，不论负载是否对称，线电压Ul 是相电压UP的倍，线电流Il 等于相电流Ip，即 U1=Up，I1=Ip 当负载对称时，各相电流相等，流过中线的电流Io＝0，所以可以省去中线。若三相负载不对称而又无中线(即三相三线制Y接)时，UP≠1/3Ul ，负载的三个相电压不再平衡，各相电流也不相等，致使负载轻的那一相因相电压过高而遭受损坏，负载重的一相也会因相电压过低不能正常工作。 所以，不对称三相负载作Y联接时，必须采用三相四线制接法，即Yo接法，而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 2. 负载作△形联接 当三相负载作△形联接时，不论负载是否对称，其相电压均等于线电压，即Ul＝Up；若负载对称时，其相电流也对称，相电流与线电流之间的关系为：Il ＝ 3Ip；若负载不对称时，相电流与线电流之间不再是关系即：Il≠Ip 当三相负载作△形联接时，不论负载是否对称，只要电源的线电压Ul对称，加在三相负载上的电压Up仍是对称的，对各相负载工作没有影响。 3. 三相电源及相序的判断 为防止三相负载不对称而又无中线时相电压过高而损坏灯泡，本实验采用“三相220V电源”，即线电压为220V，可以通过三相自耦调压器来实现。 三相电源的相序是相对的，表明了三相正弦交流电压到达最大值的先后次序。判断三相电源的相序可以采用图12-1所示的相序指示器电路，它是由一个电容器和两个瓦数相同的白炽灯联接成的Y接不对称三相电路。假定电容器所接的是Ａ相，则灯光较亮的一相接的是电源的B相，灯光较暗的一相即为电源的C相(可以证明此时B相电压大于C相电压)。
第三章 三相交流电路 第一节 三相交流电源 由三个幅值相等、频率相同、相位互差1200 的单相交流电源所构成的电源称为三相电源。由三相电源构成的电路称为三相交流电路。目前，发电厂均以三相交流电方式向用户供电。遇到有单相负载时，可以使用三相中的任一相。 三相交流电源一般来自三相交流发电机或变压器副边的三相绕组。三相交流发电机的基本原理如图3-1所示。 发电机的固定部分称为定子，其铁心的内圆周表面冲有沟槽，放置结构完全相同的三 相绕组U 1U 2、V 1V 2、W 1W 2。它们的空间位置互差1200，分别称为U 相、V 相、W 相。引出线 L 1、L 2、L 3对应U 1、V 1、W 1为三个绕组的始端，U 2、V 2、W 2为绕组的末端。 转动的磁极称为转子。转子铁心上绕有直流励磁绕组。当转子被原动机拖动做匀速转动时，三相定子绕组切割转子磁场而产生三相交流电动势。 若将三个绕组的末端U 2、V 2、W 2连在一起引出一根连线称为中性线N （中性线接地时又称为零线），三个绕组的始端U 1、V 1、W 1分别引出称为端线（中性线接地时又称为火线），这种联接称为电源的星形联接。如图3-2所示。 图3-1 三相交流发电机原理图 图3-2 电源的星形联接 由三根端线和一根中性线所组成的供电方式称为三相四线制。只用三根端线组成的供电方式称为三相三线制。 电源每相绕组两端的电压称为电源相电压。参考方向规定为从绕组始端指向末端，分别用U u 、V u 、W u 表示。其有效值用P U 表示。 三相电源相电压的瞬时值表达式为 t U u P U ωsin 2= (3-1) )120sin(20-=t U u P V ω
一、有功功率 在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能、光能或机械能）称为有功功率，简称“有功”，用“P”表示，单位是瓦（W）或千瓦（KW）。 它反映了交流电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值。实际上它是交流电在一个周期内瞬时转变为其他能量形式的电能数值。实际上它是交流电在一个周期内瞬时功率的平均值，故又称平均功率。它的大小等于瞬时功率最大值的1/2，就是等于电阻元件两端电压有效值与通过电阻元件中电流有效值的乘积。 二、无功功率 在交流电路中，凡是具有电感性或电容性的元件，在通过后便会建立起电感线圈的磁场或电容器极板间的电场。因此，在交流电每个周期内的上半部分（瞬时功率为正值）时间内，它们将会从电源吸收能量用建立磁场或电场；而下半部分（瞬时功率为负值）的时间内，其建立的磁场或电场能量又返回电源。因此，在整个周期内这种功率的平均值等于零。就是说，电源的能量与磁场能量或电场能量在进行着可逆的能量转换，而并不消耗功率。 为了反映以上事实并加以表示，将电感或电容元件与交流电源往复交换的功率称之为无功功率，简称“无功”，用“Q”表示。单位是乏（Var）或千乏(KVar)。 无功功率是交流电路中由于电抗性元件（指纯电感或纯电容）的存在，而进行可逆性转换的那部分电功率，它表达了交流电源能量与磁场或电场能量交换的最大速率。 实际工作中，凡是有线圈和铁芯的感性负载，它们在工作时建立磁场所消耗的功率即为无功功率。如果没有无功功率，电动机和变压器就不能建立工作磁场。 三、视在功率 交流电源所能提供的总功率，称之为视在功率或表现功率，在数值上是交流电路中电压与电流的乘积。视在功率用S表示。单位为伏安（VA）或千伏安（KVA）。它通常用来表示交流电源设备（如变压器）的容量大小。 视在功率即不等于有功功率，又不等于无功功率，但它既包括有功功率，又包括无功功率。能否使视在功率100KVA的变压器输出100KW的有功功率，主要取决于负载的功率因
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。 二、主要仪器设备 1.实验电路板 2.三相交流电源 3.交流电压表或万用表 4.交流电流表 5.功率表 6.单掷刀开关 7.电流插头、插座 三、实验内容 1.三相负载星形联结 按图3-2接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图3-2 三相负载星形联结 (1))。 表3-1 (2)按表3-2内容完成各项测量，并观察实验中各白炽灯的亮度。表中对称负载时为每相开亮三只
表3-2 2.三相负载三角形联结 按图3-3连线。测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3-4所示。接好实验电路后，按表3-3内容完成各项测量，并观察实验中白炽灯的亮度。表中对称负载和不对称负载的开灯要求与表3-2中相同。 图3-3 三相负载三角形联结 图3-4 两瓦特表法测功率 表3-3

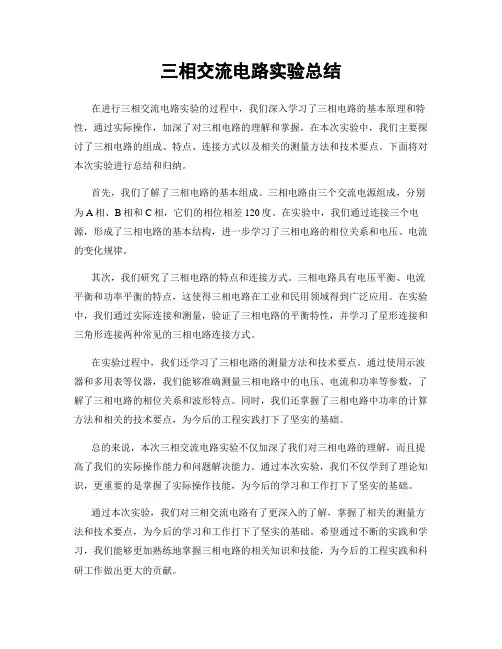

四、实验总结 1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。 (1).星形连结： 根据表3-1，可得：星形联结情况下，不接负载时，各路之间的线电压和各分电源的相电压都分别相同，即U UV = U VW =U WU =(218+219+220)/3=219V ；U UN =U VN =U WN =127V(本次实验中这三个电压为手动调节所得)。可以计算：219/127=1.7244≈3，即：线电压为相电压的3倍，与理论相符。 根据表3-2，可得：星形联结情况下，接对称负载时，线电压不变，仍为表3-1中的数据；而相电压在有中线都为124V ，在无中线时分别为125V 、125V 、123V ，因此可认为它们是相同的。由此，得到的结论与上文相同，即：有中线时，219/124=1.7661≈3，线电压为相电压的3倍；无中线时，(125+125+123)/3=124.3，219/124.3=1.7619≈3，线电压为相电压的3倍。 综上所述，在对称负载星形联结时，不论是否接上负载(这里指全部接上或全部不接)、是否有中线，线电压都为相电压的3倍。 (2).三角形联结 2.根据表3-2的数据，按比例画出不对称负载星形联结三相四线制(有中线)的电流向量图，并说明中线的作用。 3.根据表3-3的电压、电流数据计算对称、不对称负载三角形联结时的三相总功率，并与两瓦特表法的测量数据进行比较。 根据本实验电路，可知负载电路均为电阻性，不对电流相位产生影响，因此功率因素为1，由此，可得：P= I UV ×U UV ＋I VW ×U VW ＋I WU ×U WU 因而据表3-3得： 不对称负载星形联结三相四线制(有中线)电流向量 图如左图所示，根据I U +I V +I W =I N ，且根据对称关系三个 相电流之间的夹角各为120o，因而根据几何关系画出I N 。 可见，I N 在数值的大小上和三个相电流并不成线性关系， 而在角度(相位)上也没有直观的规律。这是因为I N 是由三 个互成120o的相电流合成的电流，是矢量的，与直流电 路的电流有很多不同性质，因而要讲大小与方向结合计算 才有意义。 中线的作用：由左图可知，在不对称负载星形联结(有 中线)电路中，中线电流不为0，因而如若去掉中线必会 改变电路中电流的流向，导致各相负载电压不同(即表3-2 中不对称且无中线的情况)，这时部分负载可能会由于电 流过大而烧毁。因此中线起到了电路中作为各相电流的回 路的作用，能够保证各相负载两端的电压相同(据表3-2 也可看出)，就能够保证负载正常运行，不致损坏。因此 中线在星形联结中是至关重要的，因而在通常的生产生活 中的星形联结三相电路都是有中线的。
5.1 有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电动机的转差率为0.02求电动机的同步转速、转子转速和转子电流频率。 n0=60f/p S=(n0-n)/ n0 =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f2=Sf1=0.02*50=1 H Z 5.2将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？ 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机，其n N=1470r/min,电源频率为50H Z。设在额定负载下运行，试求： ①定子旋转磁场对定子的转速； 1500 r/min ②定子旋转磁场对转子的转速； 30 r/min ③转子旋转磁场对转子的转速； 30 r/min ④转子旋转磁场对定子的转速； 1500 r/min ⑤转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？
因为负载增加n减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化？如何变化？ 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机，其技术数据如下表所示。 试求：①线电压为380V时，三相定子绕组应如何接法？ ②求n0,p,S N,T N,T st,T max和I st； ③额定负载时电动机的输入功率是多少？ ①线电压为380V时，三相定子绕组应为Y型接法. ②T N=9.55P N/n N=9.55*3000/960=29.8Nm Tst/ T N=2 Tst=2*29.8=59.6 Nm T max/ T N=2.0 T max=59.6 Nm I st/I N=6.5 I st=46.8A 一般n N=(0.94-0.98)n0n0=n N/0.96=1000 r/min SN= (n0-n N)/ n0=(1000-960)/1000=0.04 P=60f/ n0=60*50/1000=3 ③η=P N/P输入 P输入=3/0.83=3.61 5.7三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？ 电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.
三相交流电路电压实验报告 一、实验目的和要求 1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。 2 、充分理解三相四线供电系统中中线的作用。 二、基本原理 1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的 倍。线电流I l 等于相电流I p ，即 在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。 当对称三相负载△形联接时，有，。 2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。 3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 三、实验步骤 1 、三相负载星形联接（三相四线制供电）
联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为 0V 的位置（即逆时针旋到底）。经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。 表（一） 开灯盏数 线电流（ A ） 线电压（ V ） 相电压（ V ） 中线电流 I 0 （ A ） 中点 电压 U N0 （ V ） A 相 B 相 C 相 I A I B I C U A B U B C U CA U A0 U B0 U C0 Y 0 接平 衡负载 Y 接平衡 负载 Y 0 接不 平衡负载 Y 接不平 衡负载
第3章复习练习题 一、填空题 1. 三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120° 的三相交流电压。 2.三相电源的相序有 正序 和 反序 之分。 3. 三相电源相线与中性线之间的电压称为 相电压 。 4. 三相电源相线与相线之间的电压称为 线电压 。 5.有中线的三相供电方式称为 三相四线制 。 6.无中线的三相供电方式称为 三相三线制 。 7.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。（220、380） 8.，相位比相电压 超前30o 。 9.三相四线制电源中，线电流与相电流 相等 。 10. 三相对称负载三角形电路中，线电压与相电压 相等 。 11. 倍、线电流比相应的相电流 滞后30o 。 12. 当三相负载越接近对称时，中线电流就越接近为 0 。 13.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流I P =___ __2A___，线电流I L 。 14.对称三相电路Y 形连接，若相电压为() οω60sin 220-=t u A V ，则线电压 =AB u () ο -ω30t 380sin V 。 15.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为__220V__；若负载作三角形联接，负载相电压为__380V__。 16. 对称三相电路的有功功率?cos 3l l I U P =，其中φ角为 相电压 与 相电流 的夹角。 17.负载的连接方法有 星形连接 和 三角形连接 两种。 18.中线的作用就在于使星形连接的不对称负载的 相电压 对称。 19.在三相四线制供电线路中，中线上不许接 熔断器 、 开关 。 20.三相电路星形连接，各相电阻性负载不对称，测得I A =2A,I B =4A,I C =4A ，则中线上的电流为 2A 。 21．在三相正序电源中，若A 相电压u A 初相角为45o，则线电压u AB 的初相角为 75o 。 22．在三相正序电源中，若B 相电压u B 初相角为-90o，则线电压u AB 的初相角为 60o 。
第4章 三相电路 复习练习题 一、填空题 1. 三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120° 的三相交流电压。 2. 三相电源相线与中性线之间的电压称为 相电压 。 3. 三相电源相线与相线之间的电压称为 线电压 。 4.有中线的三相供电方式称为 三相四线制 。 5.无中线的三相供电方式称为 三相三线制 。 6.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。（220、380） 7.，相位比相电压 超前30o 。 8.三相四线制电源中，线电流与相电流 相等 。 9. 三相对称负载三角形电路中，线电压与相电压 相等 。 10. 倍、线电流比相应的相电流 滞后30o 。 11.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流I P =___ __2A___，线电流I L 。 12.对称三相电路Y 形连接，若相电压为() οω60sin 220-=t u A V ，则线电压 =AB u () ο-ω30t 380sin V 。 13.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为__220V__；若负载作三角形联接，负载相电压为__380V__。 14. 对称三相电路的有功功率?cos 3l l I U P =，其中φ角为 相电压 与 相电流 的夹角。 二、选择题 1．下列结论中错误的是____。 A A.当负载作Y 联接时，必须有中线。 B.当三相负载越接近对称时，中线电流就越小。 C.当负载作Y 联接时，线电流必等于相电流。 2．下列结论中错误的是____。A
实验报告 课程名称：电工电子学指导老师：张伯尧成绩：___ _实验名称：三相交流电路 一、实验目的和要求二、实验设备 三、实验内容四、实验结果 五、心得 一、实验目的 一、实验目的 1．学习三相交流电路中三相负载的连接。 2．了解三相四线制中线的作用。 3. 掌握三相电路功率的测量方法。 二、主要仪器设备 1. 实验电路板 2. 三相交流电源（220V） 3. 交流电压表或万用表 4. 交流电流表 5. 功率表 6. 单掷刀开关 7. 电流插头、插座 三、实验内容 1. 三相负载星形联结 按图1接线，图中每相负载采用三只白炽灯，电源线电压为220V。 图1
1) 测量三相四线制电源各电压（注意线电压和相电压的关系）。 U UV/V U VN/V U WU/V U UN/V U VN/V U WN/V 217．0218．0217．0127．0127.0127.3 2)按表2内容完成各项测量，并观察实验中各电灯的亮度。表中对称负载时为每相开亮三 只灯；不对称负载时为U相开亮1只灯，V相开亮2只灯，W相开亮3只灯。 测量值 负载情况相电压相电流中线电 流 中点电 压 U UN’/V U VN’/ V U WN’/ V I U/A I V/A I W/A I N/A U N’N/V 对称负载有中线1241241240.2630.2630.26500无中线126.1126.8126.50.2630.2630.2660 1.1 不对称负载有中线1241251240.0920.1760.2660.1560无中线168144770.1050.1880.216051.9 2. 三相负载三角形联结 按图2接线。测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3所示。接好实验电路后，按表3内容完成各项测量，并观察实验中电灯的亮度。 表3中对称负载和不对称负载的开灯要求与表2中相同。 三相负载三角形联结记录数据
三相交流电路习题及参考答案 一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。此时负载端的相电压倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。 2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。 二、 判断题： 1. 中线的作用就是使不对称Y 接负载的端电压保持对称。 （对 ） 2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。 （错 ） 3. 三相负载作三角形联接时，总有P 3I I l =成立。 （错 ） 4. 负载作星形联接时，必有线电流等于相电流。 （对） 5. 三相不对称负载越接近对称，中线上通过的电流就越小。 （对） 6. 中线不允许断开。因此不能安装保险丝和开关，并且中线截面比火线粗。（错） 三、选择题： 1. 三相对称电路是指（ C ） A 、 三相电源对称的电路； B 、三相负载对称的电路； C 、三相电源和三相负载均对称的电路。 2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ） A 、30安； B 、10安； C 、7.32安。 3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ） A 、100W 灯泡最亮； B 、25W 灯泡最亮； C 、两只灯泡一样亮。 四、计算题 3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。 解：先由题意画出电路图（如下图），以帮助我们思考。 因三相交流电动机是对称负载，因此可选一相进行计算。三相负载作星接时 p l U U 3= 由于U l =380(V)，I L =2.2(A) 则 U P =220(V), I p =2.2(A), 1002 .2220 == = p p U U Z （Ω） 由阻抗三角形得
