泥水平衡式顶管施工专项方案1 泥水平衡式顶管工艺简介泥水平衡顶管机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。
挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。
在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。
掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。
掘进机在掘进过程中，采用了激光导向控制系统。
位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。
操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。
在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向5cm内的偏离精度。
当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。
随后，微型掘进装置上。
2 顶管施工方式选择根据本工程的特点，我司拟采取以下对策：1、采用泥水平衡顶管机械进行顶进。
2、在顶管顶进过程中采用管外壁注触变泥浆的措施从而降低顶进时的摩阻力,施工工程中严格控制膨润土的浓度来达到最好的减阻效果, 施工现场按重量计的触变泥浆配合比为：水：膨润土＝8：1，膨润土：CMC＝30：1；3、对穿越轴线上路面变化进行跟踪监测，一旦发现异常情况，马上停工，采取补救措施；4、科学合理的配备顶管设备，采用先进的管理手段，加强工程计划管理，合理安排施工顺序，加快施工进度；5、重点工序均需编制专项施工方案，并严格执行施工方案的审批制度。
泥水平衡机械顶管施工专项方案讲义(doc 63页)***************************************顶管施工专项方案编制：审核：审批：****************************年月日目录第一章、编制依据 (3)第二章、工程概况 (4)一、工程概况 (4)二、气象水文 (5)三、工程地质 (5)四、地下管线调查 (6)第三章、现场平面布置 (9)一、施工总平面布置原则 (9)二、施工总平面布置 (9)第四章、工作井施工方案 (11)一、施工工艺流程 (11)二、施工方法 (11)第五章、顶管施工方案 (26)一、顶管工艺的选择 (26)二、泥水平衡顶管施工 (27)第六章、质量保证措施 (45)一、质量目标 (45)二、质量保证体系 (45)三、顶管质量控制措施 (45)第七章、安全保证措施 (47)一、安全管理体系 (47)二、安全管理措施 (47)第八章、施工安全用电方案 (53)第九章、应急预案 (55)一、应急预案原则 (55)二、应急救援小组 (55)三、应急救援 (55)第十章、施工进度计划 (62)第十一章、文明施工及环保措 (63)一、文明施工措施 (63)二、环保措施 (63)第一章编制依据1、施工图设计；2、岩土工程勘察报告；3、《混凝土结构工程施工质量验收规范》GB50204-2011；4、《给水排水管道工程施工及验收规范》GB50268-2008；5、《给水排水工程顶管技术规程》CECS246:2008；6、《建筑基坑支护技术规程》JGJ120—2012；7、《湿陷性黄土地区建筑基坑工程安全技术规程》JGJ167—2009；8、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；9、《湿陷性黄土地区建筑规范》（GB50025—2004）；10、《混凝土管道基础及接口04S531、06MS201》；11、《建筑地基基础设计规范》GB50007—2011；12、《建筑地基处理技术规范》JGJ79—2012；13、《混凝土结构设计规范》GB50010—2010；14、《地下建筑工程逆作法技术规程》JGJ165—2010；15、《施工现场临时用电安全技术规范》JGJ46-2012；16、《建筑基坑工程监测技术规范》GB50497-2009；17、《顶管施工技术及验收规范》；第二章工程概况一、工程概况工程地点位于******************，合同工期为***日历天。
泥水平衡顶管施工方案目录1. 方案概述 (3)1.1 工程背景 (4)1.2 方案目的与意义 (5)1.3 方案适用范围 (6)2. 施工准备 (6)2.1 设备选型与配置 (8)2.2 材料准备 (9)2.3 人员组织与培训 (10)2.4 现场勘查与安全防护 (11)3. 泥水平衡顶管施工原理与工艺流程 (12)3.1 泥水平衡顶管施工原理 (13)3.2 工艺流程详解 (14)3.2.1 管道铺设 (16)3.2.2 泥水平衡系统安装 (17)3.2.3 顶管作业实施 (18)3.2.4 排泥与清洗 (20)4. 关键施工技术 (21)4.1 泥水平衡系统设计要点 (22)4.2 顶管作业关键技术与操作要点 (24)4.3 隔离与防污染措施 (25)4.4 施工监控与质量保证 (26)5. 施工现场管理 (28)5.1 施工进度计划制定与执行 (29)5.2 安全文明施工管理 (30)5.3 环境保护与水土保持 (31)5.4 应急预案与救援措施 (32)6. 工程验收与质量评定 (33)6.1 工程验收标准与程序 (34)6.2 质量评定方法与标准 (35)6.3 工程质量合格证书获取 (36)7. 成本控制与效益分析 (37)7.1 成本预算与控制措施 (38)7.2 投资效益评估与分析 (40)7.3 合同管理与费用支付 (41)8. 案例分析与经验总结 (44)8.1 已完工程案例回顾 (46)8.2 遇到的问题与解决方案 (47)8.3 经验教训与改进措施 (48)8.4 未来发展趋势探讨 (49)1. 方案概述泥水平衡顶管施工方案是一种先进的地下管道施工方法，主要用于穿越各种复杂地层和建筑物，实现管道的铺设与连接。
本方案旨在确保施工过程的安全、高效与稳定，同时最大限度地减少对周边环境的影响。
泥水平衡顶管机通过液压驱动，利用压力差将泥浆从管道前端注入，使管道在顶进过程中能够自适应地调整自身的直径，以适应不同的土壤条件和施工要求。
一工程概况二、顶管方案其基本原理是泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的刀盘由设在主轴左右两侧的电动机驱动。
电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。
大齿轮与主轴及轧辊联接成一体。
这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。
在掘进机工作时，刀盘在一边旋转切削土块，还能通过刀盘后的网片把大土块轧碎。
被轧碎的土块只能进入与泥水仓联接的进出水管，然后从后续连接的排泥管中被排出。
9.管接口质量控制本工程所用管节为“F”管，“F”管受力性能好，接头稳定性高，接口处止水密封性能好。
选用优良管材并处理好管子接口顶管施工是十分重要的。
要按有关规范对管材作现场检查验收，如发现不合格品坚决予以退回。
管材运送、起吊均应有专用夹具，搁置时应用方木垫高，防止“F”型管接口的套环受压变形。
接管前再次检查管子接头的承插口尺寸，橡胶圈和衬垫板的外观和质地。
确认合格后可在接口处均匀涂抹薄层硅油等对橡胶无侵蚀性的润滑材料以减少摩阻力。
承插接管时要保证与上节管的钢套环同轴度，并且加力要均匀，应保证橡胶圈不移位，不反转，不露出管外。
顶管结束后要按设计要求在管内间隙处填充弹性密封膏，并与管口抹成—个光滑的渐变面。
密封圈的胶结应在使用前两天完成并检查其牢固性。
管材供应在顶进过程中，管材的供应是非常重要的，如果供应不及时造成顶进停止，后果是非常严重的，由于机头重量一般较大，长时间的滞留会造成机头沉降，使轴线发生偏差；或已顶好的管子和周围土体固结，使得摩阻力增大。
因此，在开始顶进前，需指定详细周全的供应计划，现场应备有足够余量。

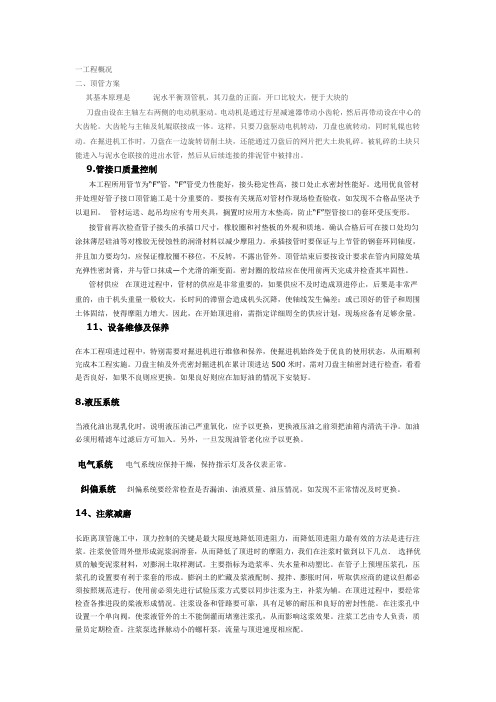

11、设备维修及保养在本工程项进过程中，特别需要对掘进机进行维修和保养，使掘进机始终处于优良的使用状态，从而顺利完成本工程实施。
刀盘主轴及外壳密封掘进机在累计顶进达500米时，需对刀盘主轴密封进行检查，看看是否良好，如果不良则应更换。
如果良好则应在加好油的情况下安装好。
8.液压系统当液化油出现乳化时，说明液压油己严重氧化，应予以更换，更换液压油之前须把油箱内清洗干净。
C 3000泥水平衡顶管施工方案工作井施工完成后，开始顶管施工，针对施工地区的土质情况，我方计划采用泥水平衡顶管施工方案。
1、泥水平衡顶管施工工艺一、泥水平衡式顶管微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。
挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。
在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。
掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。
掘进机在掘进过程中，采用了激光导向控制系统。
位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。
操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。
在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向5cm内的偏离精度。
当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。
随后，微型掘进装置上。
泥水平衡式顶管突出的优点:（1）适用的土质范围比较广，如在地下水压力很高，以及变化范围很大的条件下，它都适用。
（2）可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，因而由顶管引起的地面沉降较小。

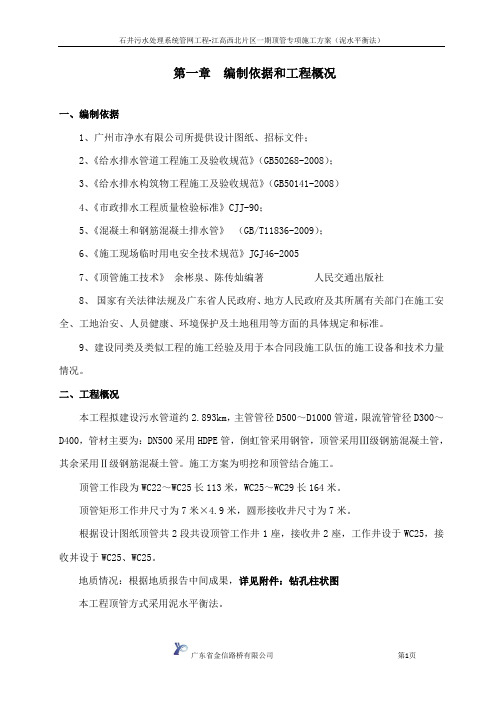

第一章编制依据和工程概况一、编制依据1、广州市净水有限公司所提供设计图纸、招标文件；2、《给水排水管道工程施工及验收规范》（GB50268-2008）；3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）4、《市政排水工程质量检验标准》CJJ-90；5、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；6、《施工现场临时用电安全技术规范》JGJ46-20057、《顶管施工技术》余彬泉、陈传灿编著人民交通出版社8、国家有关法律法规及广东省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定和标准。
9、建设同类及类似工程的施工经验及用于本合同段施工队伍的施工设备和技术力量情况。
二、工程概况本工程拟建设污水管道约2.893km，主管管径D500～D1000管道，限流管管径D300～D400，管材主要为：DN500采用HDPE管，倒虹管采用钢管，顶管采用Ⅲ级钢筋混凝土管，其余采用Ⅱ级钢筋混凝土管。
施工方案为明挖和顶管结合施工。
顶管工作段为WC22～WC25长113米，WC25～WC29长164米。
顶管矩形工作井尺寸为7米×4.9米，圆形接收井尺寸为7米。
根据设计图纸顶管共2段共设顶管工作井1座，接收井2座，工作井设于WC25，接收丼设于WC25、WC25。
地质情况：根据地质报告中间成果，详见附件：钻孔柱状图本工程顶管方式采用泥水平衡法。
第二章工程特点和施工前的准备工作一、工程特点1、本工程平面位置按排水工程管道走向依次布置，施工线路较长，施工放线及结构的模板、钢筋施工的方案必须周密，重点控制。
2、由于本工程为全现浇钢筋混凝土结构，因此混凝土质量直接关系到结构的安全和质量情况，因此必须确保混凝土的工程质量。
3、本工程施工历经雨季，所以抓好雨季施工是重点。
4、本工程施工场地要根据工程施工需要迁移，在每相临两座工作坑之间进行流水施工是本工程的施工特点。
泥水平衡式顶管主要施工方法方案4.1概述采用机械式泥水平衡顶管机的优点：(1)适用土质范围广，如在地下水压力很高以及变化范围较大的条件下，它也能适用。
(2) 可有效的保持挖掘面的稳定，对所顶管子周围的土体扰动比较小。
(3)工作坑内的作业环境比较好，作业也比较安全。
(4)由于泥水输送弃土的作业是连续不断的进行的，所以它作业时的进度比较快。
泥水平衡顶管机4.2顶管施工的主要配套设备4.2.1主顶设备每个工作面配用四只千斤顶。
主顶油泵选用液压柱塞泵，工作压力45Mpa，额定流量18L/min 。
4.2.2导轨导轨承托顶管机、顶进环、中继顶、混凝土管节，导轨顶部设内、外两副轨道作顶管机、中继顶、混凝土管节的承托及导向之用，外轨作顶进环往复行走之用，因此导轨应具足够的强度和钢度。
本工程导轨由型钢和钢板焊接而成，在工作井底板基础上事先预埋钢板，预埋钢板的位置与导轨相吻合，以便导轨与之焊接。
预埋钢板上的锚固钢筋要焊牢并有足够的锚固强度，导轨安装后，还应在两侧用型钢支撑好，必要时再浇混凝土，确保导轨在受撞击力的作用下，不走动、不变形。
4.2.3油缸架油缸架是拼装式结构，主顶油缸架的安装必须定位准确，保证油缸受力点的位置正确，其高程和平面安装误差<5mm。
4.2.4承压壁管节顶进时，油缸的反力通过钢后靠均匀地传递到工作井井壁上，避免井壁受力不均或局部受力过大造成井壁结构破坏，本工程的承压壁设计先用混凝土浇平，然后用钢板紧贴在混凝土上。
4.2.5顶环由顶环和顶座组成，顶环用螺栓固定在顶座上，顶座底设有滚轮，可沿底架上的外侧轨道往复运行，顶进时，油缸将顶环顶入混凝土管节尾部，与管节端部环垫板相贴，起对向和导向作用，并传递油缸顶力，均匀作用在砼管节。
4.3顶进施工工艺4.3.1顶管工艺原理敷设管道前，先建造一个工作井和一个接收井。
在工作井内的顶进轴线后方，按需要对称布置若干只主千斤顶，将需要敷设的管节，放在千斤顶前面的导轨上，主千斤顶推进时，以机头开路将管节压入土中，一根管节被压入土中后，吊入下一管节连接，继续顶进，反复循环顶进至预定长度，管道敷设完成。
TPN2000泥水平衡机械顶管施工方案一．泥水平衡机械顶管施工工艺流程二．机头选型本工程由于本工程工期紧，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用镇江宏宇工程机械有限公司生产的TPN2000 型泥水平衡顶管掘进机。
机头壳体内的泥土仓是一个前面大、后面小的喇叭口，安装在壳体泥土仓内的刀座是一个前面小、后面大的旋转锥体，切削刀排成辐条状焊接在该锥体上。
本机刀盘由4台22kw电机驱动。
动力通过减速器带动小齿轮、再驱动大齿轮旋转，大齿轮通过主轴带动刀盘旋转，刀排的正面焊有坚固耐磨的切削刀头，从而构成一个刀盘整体。
前后壳体之间由四组纠偏油缸连接为了防止纠偏过程中前后壳体间的相对偏转较大，后壳体前端设有两个防转舌。
顶管机工作时，刀盘在一边旋转切削泥土的同时,一边作偏心旋转运动把石块轧碎。
被轧碎的石块只有比泥土仓与刀盘锥体之间的间隙小时才能进入泥水仓，从排泥管中排出。
两根浆管一路进, 进排浆系统是由球阀和并排的两根浆管组成．水,另一路排浆,通过球阀可交替进排浆,防止一路管道由于长时间出浆造成堵塞。
顶管过程中如果顶管机偏离了预定的位置，可利用纠偏系统进行纠偏。
纠偏系统由液压动力源、控制阀和四组油缸组成，工作压力为30.5Mpa纠偏时相邻的两组油缸同时动作，使机头回到正确的轨道。
此机型在现今使用较广，我们有着成功施工经验、技术成熟、可靠，对土层扰动少的特点。
因此特别适应本工地基顶管的施工。
三．施工方案1.平面布置、井内布置及管内布置1）在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。
布局要合理，环境整洁、卫生，并有专职人员进行管理。
2）现场布置采用30t汽吊，设备进场时，采用100t汽车吊车。
3）管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。
4）井内布置工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。
