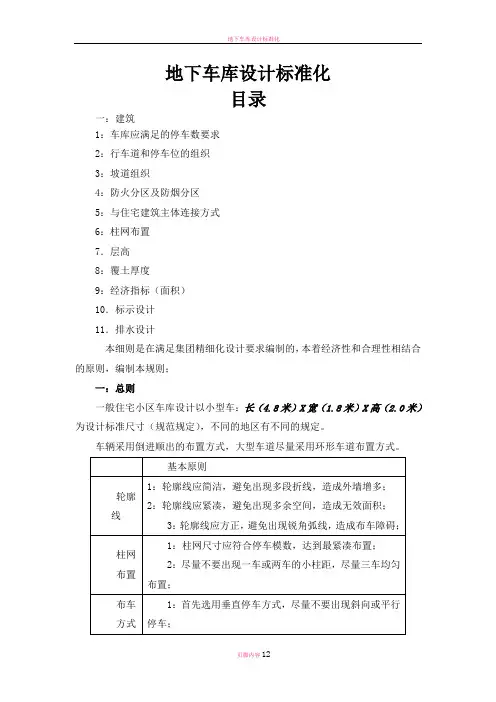

地下车库设计标准化
目录
一：建筑
1：车库应满足的停车数要求
2：行车道和停车位的组织
3：坡道组织
4：防火分区及防烟分区
5：与住宅建筑主体连接方式
6：柱网布置
7．层高
8：覆土厚度
9：经济指标（面积）
10．标示设计
11．排水设计
本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；
一：总则
一般住宅小区车库设计以小型车：长（4.8米）X宽（1.8米）X高（2.0米）为设计标准尺寸（规规定），不同的地区有不同的规定。
车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。
管线综合应遵循的原则：
1：尽量使主风道，靠近车道边侧设置；
2：风道宽度尽量控制在1.2米以，使风道下面不设喷淋；
3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。
4：各类管线交叉点不要设置在主车道处；
第一部分：建筑
一：单库应满足的停车数要求
单库应满足的停车数要求：满足经济性要求(主要考虑消防要求)。
在符合规划的基础上，单库停车的数量：
IV类为50辆（约1600㎡）III类为99辆（约3100㎡）
II类为260~270辆（约8000㎡）I类为不小于400辆（约12000㎡）二：行车道及停车带组织
1：经济布置车位，垂直行车道双侧布置车位。
行车道宽度为5500~6000m。以车辆设计车型外廓尺寸（ｍ）
为4800（长）X1800（宽）X2000（高）
以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）
2：坡道组织
北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。
（1）50辆以下设一单车道坡道。 （2）50~99辆设一条双车道坡道。 （3）100~300辆设两条单车道坡道。 （4）300~500辆设两条双车道坡道。 （5）500辆以上设三条双车道坡道。 坡道坡度：
直线坡道： 等坡度为15%； 缓坡坡度为7.5% ,长度为3.6米。 曲线坡道： 等坡度为12%； 缓坡坡度为6% ,长度为3.6米 横向坡道： 坡道横向设置超高。坡度：5%。 坡道宽度参考值：（出口宽度）
三：防火分区及防烟分区
IV约1600㎡不设机械排烟，III类约3100㎡，设两个防烟分区。II类和I类为按照规要求取4000㎡。
四：与住宅建筑主体的连接方式、
与住宅建筑连接方式，优先选用与主体直接连通的方式。车库结构利用后浇带与主体结构连接，
如无条件整体连通的，可以采用地下通道连接或地上人行出口方式，采用地下通道应避免地下通道过窄过长，光线阴暗，影响品质。采用地上人行出口方应结合景观设置人行出口。
五：柱网布置
车位大小以2500x5300进行设计。柱网尺寸以8100X8100为宜。
车位大小以2600x5300进行设计。柱网尺寸以8400X8400为宜。或8400X8100。在建筑周围或车库的周边适当布置的大停车位。
柱网：柱网按
7800~8400x（2a+b）
/2布置。沿行车道方向
柱距8000，垂直行
车道方向柱距
（2a+b）/2，其中：a 为停车位深度，b为行车道宽度。
设计车型的外轮廓尺寸：《汽车库建筑设计规》中4.1.1规定（坡道式停车库）
外轮廓尺寸（m）
车型总长总宽总高
微型车 3.50 1.60 1.80
规：5.1.2中规定（机械式停车库）
《市建设工程配建停车库（场）规划设置标准》济规政[2007]13号规定：停车库（场）的设计应采用标准车型，并符合下表的规定。
常见几种车辆基本数据：
规4.1.4条：汽车与汽车﹑墙﹑柱﹑护栏最小距离：
六：结构形式及层高
通行道的净空高度不小于2.2米，
汽车库层高=停车库净高2.2米+通风高度（D米）+喷淋高度（E米）+电缆桥架（F米）+顶板梁高+预留100富余量
无人防车库：井字梁（十字梁）结构层高3.6米（无给排水管道及供热管道）。
密勒梁及无梁楼盖层高3.5米
井字梁（十字梁）结构层高3.9米（有给排水管道及供热管道）。
有人防车库：井字梁（十字梁）结构层高3.8米（无给排水管道及供热管道）。
七：覆土厚度
覆土厚度考虑种植要求按照1.2m考虑，如景观有特殊要求，应在方案阶段提出覆土要求，经评估后，车库施工图设计单位根据要求设计。
八；经济指标
地下车库停车率指标：
适应围：适用住宅楼下的普通地下车库，不包括机械式立体停车库、复式停车库、别墅TH私家车库等特殊的地下车库
九：设备用房：
1：泵房设计1):生活泵房和消防泵房一般应合建；
2）：多层地下室，水泵房和水池应建在底层地下室；
3）：水泵房避免在住宅下设置，减少对住宅的影响；
水泵房面积（平方米）
建筑层数
无喷淋系统有喷淋系统9层35~40 70~80
18层50~55 90~110 18层以上110~130
2：水池布置原则：
生活水池和消防水池布置在一起，生活水池和车库结构完全脱开，必须设顶板，消防水池和车库结构可不脱开，可不设顶板；池壁厚不宜大于200。
一般一个10万平米规模的住宅小区，设备房面积约700～800平米左右：其中：变配电房：约150平米水泵房：约120平米；公变房：约50平米；生
活水池：约100平米；柴油发电机房：约100平米；消防水池：约150平米；其他：约50平米
注：
（1）小区规模每增加10万平米，设备房约会增大30%左右；
（2）设备房不包括车库进排风机房、消防控制室（80平米左右）以及无实际用途的假设备房；
（3）设备房的布置不应影响车道两侧的停车位，设备房面积勉强够用即可，不可随意多做。
十：车库的防水与排水
1：地下车库出入口起坡处作一定的抬高处理，并设置第一道集水明沟，以阻断室外地坪瞬时积水的侵入。通常做法为：在坡道起坡处设置一坡度为7.5﹪，高出室外地面150mm的斜坡。在最高处设置第一道集水明沟，明沟雨水排入雨水管网，明沟采用净宽为300mm,深为300mm，上设钢制或铸铁篦子。见排水沟（一）大样图
出入口坡道最低处设置第二
道集水明沟，以拦截坡道处的雨水
2：地下车库地坪排水，不宜设明沟排水，
直接采用地面坡度坡向地漏，再通过排水管汇集至集水井，地漏及排水管采用
DN100。
在设置集水井时，应尽量利用地下车库底板的混凝土厚度，安排排水埋地管。如地下车库的底板厚度通常为500~600mm，除去上下钢筋和保护层距离250mm，尚有205~350mm的空间，可使排水埋地管从中穿越。设计时应利用这一高度，将排水埋地管的坡度尽可能采用最小，排水埋地管采用最小设计坡度，以延长排水埋地管的长度，扩大集水井的汇水面积。
3: 集水井的设计
集水井的平面尺寸宜为：1200x1500。深度根据计算确定。
（1）淹没部分：即最低水位线以下。对于小功率潜水泵，其电机无水套冷却装置，而靠淹没在周围的污水冷却。这部分高度即为潜泵保护高度。这一数
值一般在潜水排污泵说明书中针对每一型号均
有规定。对于2.2kW左右的潜水泵，其高度约
在300~400mm.
（2）调节部分：即有效高度。地下车库排
水流量不稳定，为保证潜水排污泵不因频繁启
停而损坏电机，根据《建筑给水排水设计规》要求，这部分贮水容积不宜小于井最大一台泵在自控状态下5min的出水量。同时这一高度将对集水井的设计深度起到决定的作用。设计中，在满足控制设备的灵敏要求下，通常尽量压缩这一高度，取500~600mm以减少集水井的总深度，以利于结构设计并适当降低造价。（3）超高部分：一般取300~400mm，
该部分要满足控制系统装置的要求及盖板的厚度。
地下车库设计规范 地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。 1.总平面设计 地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。 2.平面设计 汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图: 出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶,双车行驶。《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行,双行。因此,汽车坡道最小宽度,取上限,单车道不小于,双车道约为为宜。曲线坡道还应满
足小型车转弯半径不小于的要求。通过计算得知,曲线坡道内径最小约为,舒适内径约为～6m。 平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。 3.剖面设计 小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:,曲线坡道12%(1:。当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。缓坡直线坡段水平长度不应小于,曲线坡段水平长度不应小于,且曲线半径不应小于20m。大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～%),而不是其它值。实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡比直线缓坡可以更短,二是曲线缓坡更平滑,更舒适。通过计算得知,当直线坡道高差大于时,曲线坡道高差大于时,设计缓坡距离会更短,更经济。当条件允许时,汽车坡道的舒适坡度应设计在8%～10%之间。曲线坡道还应在横向设计2%～6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。超高设计要明确外环高,内环低,是由外环坡向内环。 汽车坡道最小净高《汽设规》规定不小于。因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房设备安装进出口,所以此时设计净高应大于为宜。汽车坡道应有良好的排水措施,通过实践,汽车坡道
小区地下车库结构设计一章编制依据及工程概况 第一节编制依据
四.主要图集、规范、规程、标准 4.1图集 4.2规范、规程、标准
国家国
五.企业管理文件
第二节工程概况 一.工程总概况 1. 1.建筑概况 (1). 本工程为小区地下车库1，工程位于辽宁省东戴河新区山海同湾小区内，工程场地开阔。工程总建筑面积为9881平方米，地下1层，层高为3.6m。 (2).该工程按半地下车库进行设计，设置2个汽车坡道和5个踏步楼梯。建筑耐火等级为一级。地下防水设防等级：Ⅰ级。建筑主要结构形式：现浇钢筋混凝土框架剪力墙结构。建筑结构耐久年限：3类，50年。抗震设防烈度：6 度。基础类型；独立基础。 2.结构概况： (1).本工程拟建场地地形基本平坦，场地类别Ⅰ类，场地内不存在影响整体稳定性的不良地质作用。基础根据相邻楼房的勘察报告进行设计。据相邻楼房的勘察报告，勘察范围内未见地下水，可不考虑抗浮水位。拟建场地可不考虑地震液化影响。建议的地基基础承载力：天然地基，基础持力层为②层强风化花花岗岩持力层。 (2).车库结构形式为钢筋混凝土全现浇框架剪力墙结构，基础为独立基础。建筑抗震设防类别为丙类，建筑结构安全等级为二级；所在地区抗震设防烈度为6度；设计基本地震加速度为0.05g；设计地震分组为第三组；建筑场地类别为Ⅰ类；场地标准冻深：1.10m，地面粗糙程度：B类,本工程设计使用年限为 50年，地基基础设计等级：二级。 3.现场情况： (1).现场整体地势较平坦。 (2).现场位于小区院内，现场设置两个出入口分别设于现场东北角和西南角，现场周边交通条件较为便利。 (3).现场周围属于正在建设中小区，工程建设过程中，扰民和民扰问题影响比较小。 (4).工人居住区和办公区均设在场外。 (5).施工现场电源、水源条件：现场电源及水源均从12#楼西南侧甲方给
地下车库设计规范 地下车库得汽车坡道，就是地下车库重要组成部分,就是连接地下车库室外与室内,地上与地下得竖向交通枢纽.合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。 1、总平面设计 地下车库在总平面中得位置，应以方便进出，与人行道严格分离,远离场地主干道为原则,汽车坡道得位置应尽可能靠近出入口，以减小汽车噪声影响及夜晚汽车光线干扰。地下车库汽车坡道得数量不少于两个,当停车数量少于100辆时可设计一个。当停车数量大于50０辆时不应少于三个,如条件允许,小于1００辆大于５0辆最好也设进口出口两个汽车坡道。 2、平面设计 汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等，见下图: 出入口汽车坡道最小净宽度，《汽车库建筑设计规范》（下简称《汽设规》）规定，小型车（如无特殊说明下均以小型车为例),单车行驶3、5ｍ，双车行驶6、0m。《汽车库、修车库、停车场设计防火规范》（下简称《汽防规》)规定,汽车坡道得疏散宽度单行4、0m,双行7、0ｍ。因此,汽车坡道最小宽度，取上限,单车道不小于４、0m,双车道约为9、0ｍ为宜.曲线坡道还应满足小型车转弯半径不小于6、0m得要求。通过计算得知,曲线坡道内径最小约为4、0ｍ,舒适内径约为5、5~６m.
平面设计中因曲线坡道对驾车司机视线有影响，所以应尽量多采用直线坡道，少采用曲线坡道．混合坡道中，直线与曲线相接部分一定要就是相切得关系，不应有折线。 3、剖面设计 小型车汽车坡道得最大坡度《汽设规》规定，直线坡道15%(１:6、6７),曲线坡道12％（1:8、33)。当汽车坡道得纵向坡度大于10%时，坡道上、下端均应设相当于正常坡道1／2得缓坡。缓坡直线坡段水平长度不应小于3、6ｍ,曲线坡段水平长度不应小于2、４m,且曲线半径不应小于２0m。大于10%得坡道设缓坡，就是为了防止汽车得车头、车尾与车底擦地。缓坡坡度一定要保证就是与它相连接得正常坡度得1/2(６％~7、5%)，而不就是其它值。实践中直线缓坡不如曲线缓坡实用，一就是因为曲线缓坡(2、4m)比直线缓坡（３、６ｍ）可以更短，二就是曲线缓坡更平滑，更舒适。通过计算得知,当直线坡道高差大于０、７２m时，曲线坡道高差大于1、０8m时,设计缓坡距离会更短,更经济。当条件允许时，汽车坡道得舒适坡度应设计在8％~1０％之间。曲线坡道还应在横向设计2%～6％得超高坡度,利用汽车重力平衡向心力,增加舒适性。超高设计要明确外环高,内环低,就是由外环坡向内环。 汽车坡道最小净高《汽设规》规定不小于2、2m。因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻，汽车坡道同时会兼做设备用房设备安装进出口，所以此时设计净高应大于2、5m为宜。汽车坡道应有良好得排水措施,通过实践，汽车坡道如设三道截水沟
地下车库的结构设计 在普通地下车库设计中,合理选取结构类型和符合实际的计算模型是合理设计和准确计算的前提;合理设计地基基础是结构安全经济的重要指标;防渗漏防开裂技术则是保证建筑物正常使用的重要措施。本文就以上问题进行了探讨,供结构设计者参考。 【关键词】地下车库;独立柱基; 防水板;裂缝控制 1. 前言 目前,城市建设特别是住宅小区的建设中,地下车库越来越多,在地下车库设计中,如何使结构设计更科学、合理,如何采用新技术显得尤为重要和迫切。 2. 结构布置与计算 2.1 柱网、梁板体系的合理布局。 目前,车库顶板常用的结构型式有无梁楼盖,无粘结预应力无梁楼盖、双向密肋及预应力双向密肋楼盖、主次梁楼盖等。当为方形柱网或接近方形柱网时,可采用前四种楼盖,各种楼盖的经济跨度如下:普通钢筋混凝土无梁楼盖为4.5m~7.2m;无粘结预应力无梁楼盖为7.2m~10.5m;普通双向密肋楼盖为9m~12m;预应力双向密肋楼盖为12m~21m。当为矩形柱网时,以短跨为主梁,长跨为次梁,且短跨与长跨比小于0.75比较经济,一般常用的主次梁跨度比为0.65~0.70,这样主次梁截面高度能协调一致,做到梁底平齐,从而能保证楼盖得结构高度最小。注意这里所说的双向密肋不是指与柱连接的都是大截面尺寸的“框架梁”开间内为井字梁的传统的结构型式,而是将柱顶网格填实成与梁同高的实心板,这样柱上实心板带承担大部分荷载,并直接将荷载传给柱子,而且实心板能有效地加大这些梁的刚度。另外能提供更大的空间高度和最大限度的减小板厚。 2.2 挡土墙的设计与计算。 地下车库的外墙应按挡土墙进行设计。挡土墙的内力与侧向土压力、水压力、垂直荷载以及边界条件有关。当垂直荷载较大时,垂直荷载作用引起的挡土墙内力将占很大比重,垂直荷载不可忽略,不能只考虑水平荷载,这时如要取得较精确的内力,应取封闭刚架结构模型来分析。当垂直荷载较小时,可以根据边界条件作简化计算,支承条件应按相对刚度比而定。有的工程外墙配筋计算中,凡外墙带扶壁柱的,不区别扶壁柱尺寸大小,一律按双向板计算配筋,而扶壁柱按地下室结构整体电算分析结果配筋,又未按外墙双向板传递荷载验算扶壁柱配筋。按外墙与扶壁柱变形协调的原理,其外墙竖向受力筋配筋不足、扶壁柱配筋偏少、而外墙的水平分布筋则偏于保守。只有垂直于外墙方向有钢筋混凝土内隔墙相连的外墙板块或外墙扶壁柱截面尺寸较大时,外墙板块按双向板计算配筋外,其余的外墙宜按竖向单向板计算配筋为妥。挡土墙
▌一、停车位指标 停车位的确定为停车场建筑面积进行估算提出一定依据，小型车每车位约30～40㎡。以上指标均包括--停靠位和车道以及墙、柱等建筑构件面积。 实际工程统计表明，地下停车库平均每车位约37～47㎡，室外停车场平均每车位约27～37㎡。 【案例】恒大停车位尺寸要求 中高端/中端楼盘：一个车位保证满足2400mm×5300mm。 高端楼盘：一个车位保证满足2700mm×5700mm（在人行出入口附近考虑5%数量的2700mm ×6000mm车位）。 ▌二、防火设计 1.防火分区 大型高层建筑的地下车库往往规模较大，为了将火势控制在发生范围内，避免向外蔓延，需将地下车库按一定面积划分为防火分区。 《规范》规定地下车库不设自动灭火系统时，其防火分区最大建筑面积为2000㎡，设有自动灭火系统时，其防火分区最大建筑面积可增加一倍，为4000㎡。 各防火分区以防火墙进行分隔，当必须在防火墙上开设门、窗、洞口时，应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。 2.安全疏散 《汽车库、修车库、停车场设计防火规范》对地下车库的安全疏散做了如下规定： （1）地下车库人员安全出口应和汽车疏散出口分开设置。这是因为不论平时还是在火灾情况下，都应做到人、车分流，各行其道，避免造成交通事故，不影响人员的安全疏散。 （2）地下车库的每个防火分区内，其人员安全出口不应少于两个，目的是能够吸效地进行双向疏散。但若不加区别地多设出口，会增加车库的建筑面积及投资。因此，符合下列条件之一的可设一个出口。 a.同一时间车库人数不超过25人。 b.IV类汽车库，即停车数不超过50辆的汽车库。 c.当地下车库规模较大，划分为两个以上的防火分区，且相邻防火分区之间的防火墙上设有防火门时，每个防火分区可分别设一个直通室外的安全出口。
【导读】本文针对地下车库结构设计中的常见问题进行了分析和总结，并对此类问题提出了一些看法，可供设计者参考。 一．引言： 近年来，在大中城市的住宅小区设计中，根据有关规划的要求，车库经常是必备的项目，而为满足园林绿化的需要，车库经常设计成地下车库，车库顶板上往往回填2～3米覆土，车库的结构型式为框架结构，柱网一般为8×8m，而且是顶板采用无梁楼盖，基础底板一般采用筏板基础（有梁或无梁），也常采用独立基础加防水板做法，这需要根据工程的实际情况通过进行经济性比较后加以确定。总的说来，符合下列条件之一时，可优先考虑独立柱基加防水板方案：1、地下车库与高层建筑整体相连，为调整高层与车库沉降差而有意加大车库沉降量时；2、地下水位较低，无需在底板上增加压重，就能满足抗浮要求，且地基承载力较高时；3、在仅有防水要求而无水浮力作用的地下室。独立柱基加防水板的做法见图1。根据笔者近年来的设计实践，发现在结构设计中经常使设计人员感到困惑的主要是以下几类问题：1. 地基承载力的确定。2. 挡土外墙的基础型式。3. 防水板的内力计算。4. 挡土外墙内力计算。本文结合笔者自身的设计实践，就以上几类问题谈谈自己的看法。 图1：独立柱基加防水板示意图 二．地下车库设计中的常见问题分析 (一) 地基承载力修正深度 根据文［1］的规定，建筑物地基承载力应进行深宽修正： fa＝fka＋ηbγ(b－3)＋ηdγo(D－1.5) (1) 式中：fa--修正后地基承载力标准值 fka--修正前地基承载力标准值 D--基础埋置深度 其余参数的物理意义详见文［1］。 在确定地基承载力参数的过程中，最让设计者把握不定的是埋置深度D，事实上，这在文［1］中早有规定，那就是对于采用无梁楼盖之满堂基础，其埋置深度从室外地坪算起，即D＝D1。但当采用独立柱基加防水板时，则应按下列规定取值：1）外墙基础埋置深度：D ＝(D1＋D2)/2。2）内柱基础：一般第四纪沉积土：D＝(3D1＋D2)/4；新近沉积土及人工填土：D=D1。式中D1、D2分别为从室外地面和地下室地面起算时的基础埋置深度。需要特别指出的是：在北京地区，当车库基础与主体高层建筑之基础整体相连，为使车库沉降量不致过小，应尽量提高车库地基土的计算承载力，此时，基础埋置深度不分内、外墙（柱），一般取：D＝(D1＋D2)/2，详见文［2］。一旦确定了D值，修正后的地基承载力也就不难计算了。 （二）挡土外墙基础型式的确定
万科地下车库设计省钱心法 在目前房地产市场以“现金为王”的开发形势下，对于地下车库开发成本的节约就很有必要了，省下来的可都是白花花的银子。 一、规划要求：控制车位比例 地下车库的造价比较高，普通地下车库的造价一般是地上住宅土建造价的两倍左右。所以，为了节约成本，必须减少造价，做经济型的地下车库。 从规划的角度针对无锡万科魅力之城五期与无锡万科金域蓝湾为例分析： 无锡万科魅力之城五期：地处新兴片区，客户定位为首次置业，小户型产品为主流，其新政比例仅为90/20（90平米以下的户数占总户数的20%），为平衡无锡万科金域蓝湾，可以加大小户型的比例到90/70。规划设计要求车位比例为辆/户，最后通过与规划局沟通，最后按辆/100平米考虑，就此一项为魅力五期节约投资1785万，如下表： 无锡万科金域蓝湾：地处市中心核心地段，客户以再次改善居住为主，但项目受新政比例90/35（90平米以下的户数占总户数的35%）的影响，全区90户数很多，导致要考虑的停车位过多。规划设计要求车位比例为辆/100平米，通过与规划局沟通，最后按辆/户考虑，就此一项为金域蓝湾节约投资7100万，如下表：
可见，小区规划争取最有利于开发需求的车位比例，是解决地库经济性问题的根本。首次置业以小户型为主的居住小区，宜按每百平米来控制车位比较合理；再次改善以大户型为主的居住小区，宜按每户来控制车位比较合理。 二、地库设计范围5个要素 设计地库首先要考虑其可实施的范围，掌握好了设计范围，才能使地库的利用率达到最大化，否则既浪费了空间又节约不了成本。影响地库设计范围的因素大概有如下几种： 1.上部建筑是否要连通 在做地库范围的设计时，要考虑地下车库与住宅主体是否要在地下层连通，要否设计地下大堂等。地库和住宅尽可能的保持一定的距离，要基础保证施工的操作面，特别是基础有高差时，更应根据土的力学性质，留不同的距离，减少基坑维护费用，档次要求高的小区一般考虑住宅地下入户。 2.销售和开发分期 当整个小区要做分期开发时，地库的设计也要考虑分期建设，否则会对下一期的建设和前一期的销售带来麻烦，分期建设就要设缝，带来部分建设成本的增加。 3.规划停车总量扣除地面停车数量 首先我们要根据规划要求计算出需要的总停车数量，然后减去地面的停车数量就是需要建设的地下停车数量了，再结合住宅的主体进行地库的范围设计，在地库设计时做到心中有数。
地下车库设计规范 悬赏分：0 |解决时间：2010-10-19 22:47 |提问者：dongyacong 最佳答案 地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地 上与地下的竖向交通枢纽。合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。 1.总平面设计 地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道 为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。 2.平面设计 汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图: 出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。曲线坡道还应满足小型车转弯半径不小于6.0m的要求。通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。 平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。 3.剖面设计
小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。缓坡坡度一定要保证是与它相连接的正常坡度的 1/2(6%～7.5%),而不是其它值。实践中直线缓坡不如曲线缓坡实用,一是因为曲线缓坡(2.4m)比直线缓坡(3.6m)可以更短,二是曲线缓坡更平滑,更舒适。通过计算得知,当直线坡道高差大于0.72m时,曲线坡道高差大于1.08m时,设计缓坡距离会更短,更经济。当条件允许时,汽车坡道的舒适坡度应设计在8%～10%之间。曲线坡道还应在横向设计2%～6%的超高坡度,利用汽车重力平衡向心力,增加舒适性。超高设计要明确外环高,内环低,是由外环坡向内环。 汽车坡道最小净高《汽设规》规定不小于2.2m。因地下汽车库经常与地下锅炉房、水泵房、变电站等设备用房毗邻,汽车坡道同时会兼做设备用房设备安装进出口,所以此时设计净高应大于2.5m为宜。汽车坡道应有良好的排水措施,通过实践,汽车坡道如设三道截水沟效果非常好,如下图所示: 在坡道开始站设一道截水沟,在设计0.1m～0.15m高反坡段,有效防止室外水漫流进车道内。中间坡道开口部位以内设计一道截水沟,把开口部位的雨水排出,坡道末端设一道截水沟,把其它溅进或汽车带进的雨水排出。 4.汽车坡道做法设计 汽车坡道的做法在图集88J1-1(工程做法)和88J9-2(室外工程)中有很多种,从面层上区分有混凝土坡道、水泥金钢砂防滑坡道、铺台工砖坡道、花岗岩坡道、环氧防滑涂料坡道等几种。汽车坡道面层的主要做用是防滑,防滑做法不外乎三种情况:(1) 材质本身外麻面,利用材质的凹凸不平达到防滑效果,如麻矿场砖面层、毛面花岗石面层,环氧防滑涂料等面层,防滑效果一般;(2) 材质本身平滑,设计中 通过特殊处理或嵌入水泥砂浆、缸砖面层等防滑效果中等;(3) 材质本身平滑,设计施工中做出宽度和深度不同的凹槽,以此达到防滑效果,如凹线细石混凝土坡道,开凹槽花岗石坡道等防滑效果好。实践中这三种面层做法的防滑效果越好的,其舒适性越差,使用时做凹槽的坡道噪声很大,行车时的振动也很利害,不很舒服。前两种做法在雨雪天气,特别是冬天汽车坡道上有积雪时,行车有打滑现象,地下车 库的有安全隐患。目前很多汽车坡道在开口部位加阳光板罩棚等屋盖措施,可有效避免有雪残留在汽车坡道上,所以设计中如果汽车坡道开口部位有盖时,应采用前两种做法,最好是第一种做法;当开口无盖时,应采用由凹槽的第三种做法。如果开口无盖也采用前两种做法,需要车库值班人员及时清理积雪。 这种做法用于人行坡道还可以用于汽车坡道很不可取。噪声大,振动大不说,凸出的尖角很快就有很多被汽车压坏,减弱防滑效果。这样的做法在设计中不宜采用。正确的做法如上图2所示,横向做出凹槽。凹槽的间距不宜过密。实践中凹槽间距100～170mm,深度60～70mm为宜。
地下室结构设计要点和易错总结 1、暗梁当楼面梁使用. 这是最常见的错误.暗梁之所以不能当楼面梁是因为其刚度不够,荷载不能按自己设想的方式传递,即楼面荷载-板-暗梁-柱的传递方式几乎是不可能的.这样将大大低估板的内力.根据内力按最短距离传递的原则,用暗梁代替梁只有在板受集中力时, 在集中力处沿板的最短方向（双向板沿两个垂直方向）设置暗梁,可以认为集中力由暗梁承受以满足抗弯强度和裂缝要求,此时板的计算跨度绝对不能按支承于暗梁来考虑.但很多时候,这种做法也没有必要,直接加大板的受力钢筋即可,除非因抗剪（冲切）需要箍筋而使用暗梁. 2、与上一个问题相对应的是,在刚度发生较大突变（增加）处,应视为梁. 典型的问题是不同高程的板之间出现的错台,错台本身平面外刚度比较大,而板的平面外刚度较小,不管你是否愿意,板上的荷载都要传递到错台上,因此应当按梁来设计,尤其是抗剪钢筋应满足要求.地下通道、车站遇到的这种情况较多,其荷载又比较大,但大多数人对错台的处理却非常草率,这很令人担忧.
3、框架结构形成事实上的铰接. 最常见的是梁刚度比柱大的多,使柱对梁的约束作用较弱,形成事实上的铰.这样减少了超静定次数,于抗震不利,也难以形成“强柱弱梁”.日本坂神地震时,地铁车站柱的破坏相当严重,也提醒我们不能忽视这个问题. 地铁车站顶底板可看作筏板,其梁的刚度当然大于柱,但中板处不宜将梁的刚度做得较大. 另外,地下工程如通道、涵洞、地铁车站等,有时不小心也容易作成刚度较大的顶底板和刚度较小的侧墙,这样横剖面就形成铰接的四边形,两侧墙土压力相差较大时很容易失稳,也不利于抗震. 4、板墙受力钢筋置于分布钢筋的内侧. 很多人总把分布钢筋想象成类似梁的箍筋,因此配筋不小心就这样倒置.分布钢筋的作用在于固定受力钢筋位置,传递受力及防止温度收缩裂缝,它不需要象梁柱箍筋那样外包以防止钢筋受压向外鼓出,更重要的是,板墙截面高度较小,为增加有效高度发挥受力筋作用,一般情况下应当外置受力钢筋.某些特殊情况,如地下连续墙,由于施工方便原因可牺牲板有效高度,将受力钢筋内置. 5、在紧靠柱的位置框架梁上搭梁.
