《机械设计基础论文》
（2013—2014上学期）
题目：工程机械的发展史现状及未来发展趋势姓名：杨婷
学号：1209034228
班级：2012级食品科学系生物工程（2）班
授课教师：李书环
时间：2013年12月10日
工程机械的发展史现状及未来发展趋势
摘要:对工程机械的发展现状及未来的发展方向进行了介绍。采用新技术与新结构设计工程机械产品,提高整机可靠性。开发智能化、多功能、多机型的产品,提高电子信息技术含量,完善产品的成套化,系列化和通用化,并向安全舒适的操作环境和节能环保的绿色型工程机械方向发展。
关键词:工程机械智能化节能与环保
前言：工程机械是装备工业的重要组成部分。概括地说，凡土石方施工工程、路面建设与养护、流动式起重装卸作业和各种建筑工程所需的综合性机械化施工工程所必需的机械装备，称为工程机械。它主要用于国防建设工程、交通运输建设，能源工业建设和生产、矿山等原材料工业建设和生产、农林水利建设、工业与民用建筑、城市建设、环境保护等领域。
一、工程机械的发展
人类采用起重工具代替体力劳动已有悠久历史。史载公元前1600年左右中国已使用桔槔和辘轳。前者为一起重杠杆，后者是手摇绞车的雏形。古代埃及和罗马，起重工具也有较多应用。近代工程机械的发展，始于蒸汽机发明之后，19世纪初，欧洲出现了蒸汽机驱动的挖掘机、压路机、起重机等。此后由于内燃机和电机的发明，工程机械得到较快的发展。第二次世界大战后发展更为迅速。其品种、数量和质量直接影响一个国家生产建设的发展，故各国都给予很大重视。而如今，在各种工程机械上都可以看到无线控制功能，厦门微特科技有限公司。从事无线工业控制系统多年，承接各种无线自动话设备、工程机械的改装及维护，让控制无线可能。
二、工程机械的现状及未来的发展方向
随着现代社会经济建设的快速发展,工程机械车辆使用的普及率越来越高。它已从过去的港口码头和基建工地,进入到了整个社会,成为当今社会生产和人们生活中不可缺少的工具。工程机械车辆在我国有一定的市场需求,并愈来愈显示出它的重要作用。近年来,国家和地方性工程建设项目投资来源呈多元化发展趋势,国家投资、地方投资、世行贷款、国际财团、民营资本等为国产工程机械车辆发展提供了良好的外部环境。近几年我国工程机械车辆销售出现了井喷现象,各主要类型产品的销售均出现了较大的增幅。
工程机械车辆在工程建设领域代替了人的体力劳动,并扩展了人的手脚功能。尤其是现代化的工程机械车辆都被赋予了灵性,智能化的工程机械车辆是具有思维头脑、感觉器官、神经网,五脏六腑及手足骨骼的机电信一体化系统。新的工程机械车辆产品在工作效率、作业质量、环境保护、操作性能及自动化程度诸多方面都是以往的车辆产品所不可比拟的,并且在向着进一步的智能化和机器人化方向迈进。
在基础建设中,新材料、新结构和新问题的出现,必将带来建筑工程施工工艺技术的发展和变化,还会对工程机械产品提出新的要求,促使工程机械行业的新技术不断出现。因此工程机械行业的技术变革将成为今后机械产品技术进步比较活跃的一个因素。为了提高工程机械产品的作业生产率,近年来,国外工程机械生产厂商以信息技术为先导,在广泛采用新技术、新结构的基础上,经过努力,相继研制出许多超强功能的系统。在发动机燃料燃烧与电控、液压控制系统、自动操纵、可视化驾驶、精确定位与作业、故障诊断与监控、节能与环保等方面,进行了大量的研究,开发出许多新结构和新产品。提高了工程机械的高科技含量,促进了工程机械的发展。随着微电子技术向工程机械的渗透,现代工程机械日益向智能化和机电一体化方向发展。进入21世纪以来,国外工程机械进入了一个新的发展时期,在广泛应用新技术的同时,不断涌现出了新结构和新产品。继完成提高整机可靠性任务之后,技术发展的重点放在增加产品的电子信息技术含量和智能化程度,努力完善产品的标准化、系列化和通用化,改善驾驶人员的工作条件,向节能、环保方向发展。
三、采用新技术与新结构打造工程机械产品
3.1高压水射流切割机械技术
高压水射流切割机械技术首次出现于2000年美国拉斯维加斯工程机械博览会上,被评为公路维修作业中的一个创新。切割机器在路桥的维修中采用高压水射流为切割动力,完成对水泥构件的切割。其主要特点是作业中对相邻的无需维修的构件不造成损害,且施工噪声低、无灰尘。
3.2纯水介质作液压传动
以液压油为介质的液压传动在工程机械中得到了广泛应用,但液压油的渗漏会对主机和环境产生污染。这一问题一直困扰着研究人员和使用者。美国一家
公司试验研究采用纯水代替液压油作传动介质,并取得了阶段性的研究成果。现已将其应用到道路清扫车的侧刷和卧刷驱动、垃圾料箱的倾卸及箱门的关闭等系统上。清扫车的功率为50kW,行走为机械驱动,集尘方式为机械式。纯水传动技术必将会对工程机械行业带来新的技术变革。
3.3机型向多用途、超小化、微型化发展
为了全方位地满足不同用户的需求,国外工程机械在朝着系列化、特大型化方向发展的同时,也进入了多用途、超小型化、微型化的发展阶段。推动这一发展的首个因素是液压技术的发展通过对液压系统的合理设计,使得工作装置能够完成多种作业功能。其次是快速可更换连接装置的诞生###安装在工作装置上的液压快速可更换连接器,能在作业现场完成各种附属作业装置的快速装卸及液压软管的自动连接,使得更换附属作业装置的工作在司机室通过操纵手柄即可快速完成。一方面,工作机械通用性的提高,可使用户在不增加投资的前提下充分发挥设备本身的效能,能完成更多的工作;另一方面,为了尽可能地用机器作业替代人力劳动,提高生产效率,适应城市狭窄施工场所以及在货栈、码头、仓库、舱位、农舍、建筑物层内和地下工程作业环境的使用要求,小型及微型工程机械有了用武之地,并得到了较快的发展。为适应市场的需求,各生产厂商都相继推出了多用途的小型和微型工程机械。如卡特彼勒公司生产的汀系列综合多用机、克拉克公司生产的山猫牌产品等。目前国际上推出微型工程机械的公司主要有Komatsu、Textron等公司。Caterpillar公司是国际微型工程机械的带头人,其涉及的产品主要有:挖掘机、挖掘装载机、振动压路机、冲击锤、高空作业车等。
四．工程机械的自动化、智能化、模块化和组合化
4.1遥控与无人驾驶工程机械
遥控与无人驾驶工程机械主要用于完成有害及危险环境下的施工作业。美国及日本均拥有此类产品并仍在研究该项技术。在垃圾填埋场的压实推土机械中,美国一工程机械公司采用了无线遥控技术及卫星定位系统,控制机械设备的作业。采用该技术可提高作业效率,保障了人身安全与健康。日本一工程机械公司最近研制成功出一种在断崖体上作业的挖掘机。机器体积较小,采用了遥控驾驶技术,可彻底避免人身伤害,提高了作业效率。
4.2车载计算机辅助土方作业系统技术
20世纪90年代中期,国外开始研究工程机械车载计算机辅助土方作业系统技术。这项技术的核心的是研究土方机械动力学控制系统,运用车辆的行驶理论,
通过数学算法和控制逻辑,监测行走系统的滑转率及发动机的功率输出。系统利用电子计算机技术,将土方机械的作业工况、作业介质和机器状况,由计算机进行动态的评估计算,实现土方机械作业的最佳输出功率,并通过显示器提供给驾驶员,达到最佳的作业生产率控制。这样可使土方机械在环境恶劣的作业场地中产生最大的驱动力。
五．节能与环保的绿色工程机械
为提高产品的节能效果和满足日益严格的环保要求,国外工程机械公司主要从降低发动机排放、提高液压系统效率和减振、降噪等方面入手。目前,卡特彼勒公司生产的功率为15kW~150kW的柴油发动机中,6缸、7.2L、自重588Kg、功率为131kW~205kW的3126B型环保指标最好,满足了EPATier)和EUStage)排放标准。卡特彼勒3516B型发动机装有电子喷射装置及ADEM模块,可提高22%的喷射压力,便于燃油完全高效的燃烧,燃烧效率可提高5%,NoX下降40%,扭矩增加35%。有些厂家生产的工程机械产品,机外噪声已降至72dB(A)。绿色环保型工程机械理念
已经显露。
六．总结
2000年及以后的较长一段时期内，工程机械具有广阔的国内外市场。具体来说，工程机械的市场可分为五大块。
1、在国家西部大开发战略的引导下，西部经济建设将掀起高潮，这是工程机械的新市厂需要注意的是，在西部高原及沙漠地区，其独特的自然条件要求使用高原型工程机械。国外发达国家的高原型工程机械已形成定型的机种，而中国不少工程机械企业对高原型工程机械的开发研究尚未进行，或处于起步阶段，现有机种难以适应西部的特殊要求。
2、为了保护生态环境，全国七大水系河道的清淤，几大湖泊的退田还湖，几万公里堤坝的加固，需要较多的通用工程机械和一些特殊的工程机械（如长臂挖掘机、清淤船等）。另外，抢险抗灾用的特殊工程机械（如高通过性微型挖掘机、危岩挖掘机等）的需求也日益增多。
3、随着农业结构的调整，农村需要小型、简单、实用、价廉的农用工程机
械来从事农业基础设施建设和农业产业化生产。
4、小城镇建设，园林绿化及维护，林业开发，港口、铁路、机场高速公路的维护，工厂生产等建设或非建设行业，也日益广泛使用通用或专用工程机械。
5、工程机械是国际贸易中的主要机械产品之一，年贸易额约350亿美元。其中美国和日本占世界市场份额的50%以上。中国工程机械的总体水平与发达国家相比，落后10～15年，但也有少量产品接近国际水平，且因价格低廉而受发展中国家欢迎。一些节省劳动力、提高劳动生产率、降低作业成本的产品（如叉车、小型搬运车等）也受欧美市场欢迎。中国工程机械产品年出口额仅为2.5亿～3亿美元，所以出口潜力很大。
工程机械具有广阔的国内外市场前景。
参考文献：纪名刚，机械设计（第七版），高等教育出版社，2005
朱龙根，机械系统设计（第二版），机械工业出版社，2002
《现代工程机械液压与液力使用技术》
《现代工程机械液压系统分析》
《机械发展轨迹》
《机械工程概论》
《工程机械理论》
宾夕法尼亚州立大学并联式混合动力电动汽车wattmuncher的设计与开发
《全美经典》机械振动书(中文的）
工程机械发展前景（百度百科）
《毛泽东思想和中国特色社会主义理论体系概论》论文（2013—2014上学期）
题目：贯彻落实科学发展观推进社会主义新农村建设姓名：杨婷
学号：1209034228
班级：2012级食品科学系生物工程（2）班
授课教师：王淑娟
时间：2013年12月
一、填空题 1 作平面运动的三个构件共有___3__个瞬心，它们位于_ 一条直线__ 上。 2带传动工作时，带中的应力由以下三部分组成（1）紧边和松边拉力产生的拉应力、（2）离心力产生的拉应力、（3）弯曲应力。最大应力发生在紧边进入小带轮处。 3 带传动的主要失效形式是打滑和疲劳破坏___ 。 4 一对渐开线直齿圆柱齿轮正确啮合条件是：模数相等__ 和分度圆压力角相等。 5 在矩形螺纹、锯齿形螺纹和三角形螺纹三种螺纹中，传动效率最高的是矩形 螺纹，自锁性最好的是三角形螺纹，只能用于单向传动的是锯齿形 螺纹。 6螺纹的公称直径是大径，确定螺纹几何参数关系和配合性质的直径是中径。 7普通平键的工作面为键的__侧__面，楔键的工作面为键的_上下表___面，普 通平键的截面尺寸h b 是根据___轴径_ 确定的。 8代号为62308的滚动轴承，其类型名称为深沟球轴承，内径为 40 mm，2 为宽度系列代号， 3 为直径系列代号。 9在凸轮机构四种常用的推杆运动规律中，等速运动规律有刚性冲击；等加速等减速运动规律和余弦加速度运动规律有柔性 冲击；正弦加速度运动规律无冲击。 10自由度数目为 1 的周转轮系称为行星轮系。 11在齿轮传动设计时，软齿面闭式传动常因_____齿面点蚀_ 而失效，故通常先按__齿面接触疲劳__ 强度设计公式确定传动的尺寸，然后验算齿轮的 ____齿根弯曲疲劳____ 强度。 二、问答题 1．按轴工作时所承受的载荷不同，可把轴分成几类如何分类 答：根据轴工作时承受的载荷情况，可以将轴分成三类： 一、转轴：既承受转矩也承受弯矩； 二、心轴：只承受弯矩不承受转矩； 三、传动轴：只承受转矩不承受弯矩
机械设计基础期末试卷A（含参考答案） 一、填空题( 每空1分, 共分) 2. 一般闭式齿轮传动中的主要失效形式是( )和( )。 齿面疲劳点蚀, 轮齿弯曲疲劳折断 3. 开式齿轮的设计准则是( )。 应满足，σF≤σFP 一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数 d 决定的承载能力，仅与齿轮的( )或( )有关。 分度圆直径d1或中心距 5. 在斜齿圆柱齿轮设计中，应取( )模数为标准值；而直齿锥齿轮设计中，应取( )模数为标准值。 法面；大端 6. 润滑油的油性是指润滑油在金属表面的( )能力。 吸附 7. 形成流体动压润滑的必要条件是( )、( )、( )。 ①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。 8. 滑动轴承的润滑作用是减少( )，提高( )，轴瓦的油槽应该开在( )载荷的部位。 摩擦：传动效率；不承受 9. 蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力 F rl的方向总是( )。 与其旋转方向相反，指向圆心 10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的( )和( )性能。通常蜗杆材料选用( )或( )，蜗轮材料选用( )或( )，因而失效通常多发生在( )上。 相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮 11. 当带有打滑趋势时，带传动的有效拉力达到( )，而带传动的最大有效拉力决定于( )、( )、( )和( )四个因素。 最大值；包角；摩擦系数；张紧力及带速 12. 带传动的最大有效拉力随预紧力的增大而( )，随包角的增大而( )，随摩擦系数的增大而( )，随带速的增加而( )。 增大；增大；增大；减小 13. 在设计V带传动时，为了提高V带的寿命，宜选取( )的小带轮直径。 较大

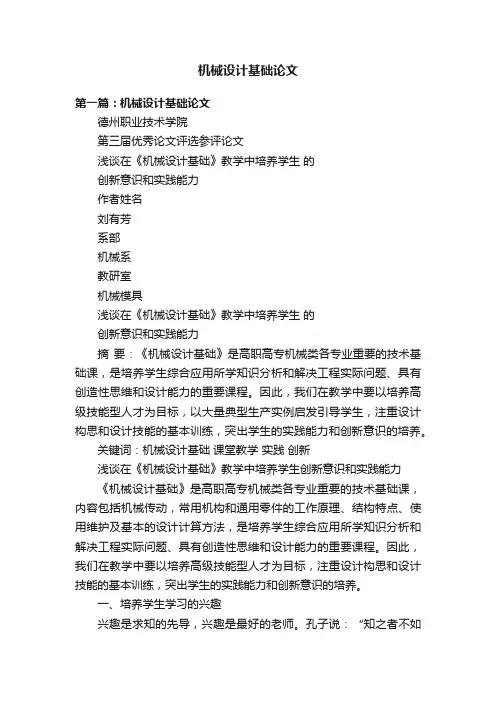

德州职业技术学院 第三届优秀论文评选参评论文 浅谈在《机械设计基础》教学中培养学生 的 创新意识和实践能力 作者姓名刘有芳 系部机械系 教研室机械模具
浅谈在《机械设计基础》教学中培养学生 的 创新意识和实践能力 摘要：《机械设计基础》是高职高专机械类各专业重要的技术基础课，是培养学生综合应用所学知识分析和解决工程实际问题、具有创造性思维和设计能力的重要课程。因此，我们在教学中要以培养高级技能型人才为目标，以大量典型生产实例启发引导学生，注重设计构思和设计技能的基本训练，突出学生的实践能力和创新意识的培养。 关键词：机械设计基础课堂教学实践创新
浅谈在《机械设计基础》教学中培养学生创新意识和实践能力 《机械设计基础》是高职高专机械类各专业重要的技术基础课，内容包括机械传动，常用机构和通用零件的工作原理、结构特点、使用维护及基本的设计计算方法，是培养学生综合应用所学知识分析和解决工程实际问题、具有创造性思维和设计能力的重要课程。因此，我们在教学中要以培养高级技能型人才为目标，注重设计构思和设计技能的基本训练，突出学生的实践能力和创新意识的培养。 一、培养学生学习的兴趣 兴趣是求知的先导，兴趣是最好的老师。孔子说：“知之者不如好之者，好之者不如乐之者”。在当前的高考政策下，进入职业学校学习的学生大多基础理论知识较为薄弱，只所以进入职业学校学习，目的是想学一技之长，而《机械设计基础》公式多，系数多、图表多，概念多，内容抽象，具有理论性、系统性、实践性强等特点，学习难度大，学生不太爱学，因此培养学生学习的兴趣显得尤其重要。 为了使学生对《机械设计基础》产生兴趣，在课程的绪论部分，我都要生动讲述该学科的产生、发展、应用及由此产生的影响；讲清该课程的课程体系、学习规律，使学生知道应该学什么，怎样学；讲学科热点问题，使学生了解学科发展动态，从而产生强烈的求知欲望，和浓厚的兴趣。每次授课前我精心设计一个与主要内容相关的导入案例，创设一个良好的问题情景，让学生带着问题去学习和思考。比如学习螺旋传动时，让学生观察水杯的杯体与杯盖之间的配合，并思考用的是单线螺纹还是多线螺纹以及为什么；学习自锁现象时问学生卷扬机在提升货物之后，尽管机器已经停止工作，但货物却为什么不会下降，而是稳稳地停在空中﹖引人入胜的导入，像一块磁铁一样，一下子把学生的心吸引过来，可以唤醒学生的求知欲，激发学习兴趣。同时结合课堂教学，也要把机械优化设计和现代设计方法及大学生创新设计的相关知识灌输给学生，使学生了解学科前沿知识，对学习发生兴趣，而这种兴趣，又将转化为学生继续去创新的一种动力。 我们在教学中要善于发掘每个学生身上的闪光点，及时表扬与鼓励，使学生时时尝到成功的快乐。如学完四杆机构，一个同学根据折叠伞的防风性能差设计了防风伞，虽有不少缺陷，但他的构思很有创意，我及时表扬了他，从此这名同学自觉预习课堂内
7-1解：（1）先求解该图功的比例尺。 （2 ）求最大盈亏功。根据图7.5做能量指示图。将和曲线的交点标注， ，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-” 号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做 ，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭 矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为： （3 ）求飞轮的转动惯量 曲轴的平均角速度：； 系统的运转不均匀系数：； 则飞轮的转动惯量：
图7.5图7.6 7-2 图7.7 图7.8 解：（1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱
动力矩所作的功为，它相当于一个运动循环所作的功，即： 因此求得： （2）求最大盈亏功。根据图7.7做能量指示图。将和曲线的交点标注， ，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏 功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功； 其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。 由图知该机械系统在区间出现最大盈亏功。 欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中， 相当于该三角形的中位线，可知。又在中，，因此有： ，则
根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则 。 （3）求飞轮的转动惯量和质量。 7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮 安装在电动机轴上，飞轮的转动惯量为： 7-4解：（1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小 动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此： 则飞轮的转动惯量： （2）求飞轮的最大转速和最小转速。
《 机械设计基础 》试卷第1页（共6页） 《 机械设计基础 》 试卷第2页（共6页） XX 学院2014年1月院考试A 卷 机械设计基础 考试专业：08数控专业 考试时间：100分钟 一．填空题（每小题1分,共15分） １．平面机构中，两构件通过点、线接触而构成的运动副称为 。 ２．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 。 ３．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向 转动。 ４．滚子链传动中，链节距越 ，传递的功率越大。 ５．带动传动中，带轮直径越小，带的弯曲应力就越 。 ６．用范成法切制正常齿标准齿轮时，产生根切与否取决于被切齿轮的 。 7．带传动的主要失效形式是 和打滑。 8．工作时既承受弯矩又 传递转矩的轴叫 轴。 9．初步估算阶梯轴的最小直径，通常按 强度进行计算。 10．键的截面尺寸通常是根据 按标准选择的。 11．滚动轴承中，代号为6116的轴承，其内径为 。 12．普通平键的工作面是 面。 13．斜齿圆柱齿轮以 模数为标准模数。 14．为了不产生过大的轴向力，在斜齿轮的基本参数中， 不宜过大。 15．根据滑动轴承工作时的润滑状态不同， 可分为不完全液体润滑滑动轴承和 滑 动轴承。 二．选择题 （每小题2分 共30分） 1．当机构中主动件数目（ ）机构自由度数时，该机构具有确定的相对运动。 A 、大于 B 、等于 C 、小于 D 、大于或等于 2．一对标准齿轮啮合传动时，其啮合角（ ）其分度圆压力角。 A 、大于 B 、等于 C 、小于 D 、可能等于，也可能大于 3．欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足（ ）条件。 A 、ε=1 B 、1 ＞ε＞0 C 、ε＞1 D 、ε≥1 4．（ ）是带传动中所固有的物理现象，是不可避免的。 A 、打滑 B 、松驰 C 、弹性滑动 D 、疲劳破坏 5．在标准直齿外啮合圆柱齿轮传动中，齿形系数Y Fa 只取决于（ ）。 A 、齿形 B 、模数 C 、精度 D 、材料 6．键的长度主要根据（ ）从标准选定。 A 、传递功率的大小 B 、传递转矩的大小 C 、轮毂的长度 D 、轴的直径 7．对于螺旋转动来说，其传动效率η与螺旋升角ψ及当量摩擦角λV 有关，下述说法中正确的是（ ）。 A 、ψ越大，η越高 B 、ψ越小，η越高 C 、λV 越大，η越高 D 、λV 越小，η越低 8．当铰链四杆机构各杆长度的关系为：L AB =L BC =L AD ＜L CD （AD 为机架），则该机构是（ ）。 A 、曲柄摇杆机构 B 、双曲柄机构 C 、双摇杆机构 D 、转动导杆机构 9．型号为6315的滚动轴承，其内径是（ ）。 A 、15mm B 、60mm C 、75mm D 、90mm 10．在下列联轴器中，属于刚性联轴器的是（ ）。 A 、万向联轴器 B 、齿式联轴器 C 、弹性柱销联轴器 D 、凸缘联轴器 11．型号为7310的滚动轴承，其类型名称为（ ）。 A 、深沟球轴承 B 、调心球轴承 C 、滚针轴承 D 、角接触球轴承 12．选择齿轮精度的主要依据是齿轮的（ ）。 A 、圆周速度 B 、转速 C 、传递功率 D 、传递扭矩 13．选择蜗杆材料通常根据蜗杆的传动的（ ）。 A 、传动功率 B 、滑动速度 C 、传动比 D 、效率 座位号和姓名务必正确清楚填写。因填写错误或不清楚造成不良后果的，均由本人负责；如故意涂改、乱 答 题 请 勿 超 过 此 密 封 线 ， 否 则 视 为 无 效 。
机械设计基础期中考试题目 题1已知图示六杆机构，原动件AB作等速回转。试用作图法确： （1）滑块5的冲程H； （2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值； （3）滑块处机构的最小传动角γmin 答案 （1）H=μl· F1F2=34mm （2）不相等，K=（180°+42°）/（180°-42°）=1.61 （3）γmin=69° 题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s转动，转向为顺时针方向，圆
盘半径R=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。 答案 (1)凸轮偏心距。利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。 e/sinαk =R/sinθ； 当θ=90°时，αk达到最大值。 αk=arcsin(e/R)=30° （3）凸轮转过90°时，从动件的位移为h K。 （4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。
题3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F 为凸轮与滚子的两个接触点。求 （1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE；(3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。
答案 题4图示锥齿轮组成的差速器。已知Z1=48，Z2=42，Z2’=18，Z3=21，n1=100r/min，n3=80r/min，转向如图所示。求nH 1 2 2' 3 H 答案
浅谈基于工作过程的机械设计基础课程教学设计 引言 基于工作过程的教学模式，突出了教学的目标和重点，有利于提高教学的针对性，并且在教学任务和学习任务的引导下，学生学习会更加明确，对于学生实际的机械设计能力提升，有着很大的帮助作用。 1实施工作过程导向下教学设计的原因 从机械设计专业属性来看，该课程主要是关于机械类相关专业的基础理论课程，对于学生建立机械设计理念和专业思维有着很重要的作用。具体来说，机械设计课程综合了理论力学、材料力学、机械原理、机械设计、机械制造、工程材料等相关学科知识。从学生的实际反馈经验来看，该课程的学习难度是相当大的。可以说，传统的教学模式，在这类理论性强，对学生的抽象思维和空间逻辑能力要求很高，因此，在教学过程中，可以尝试使用工作过程模式导向的教学设计。 2机械设计课程实施工作过程导向模式教学设计 在对传统的机械基础课程教学模式进行分析的基础上，应该结合专业发展的方向和趋势，并同当前实际工业生产、应用中的前沿知识相结合，提升专业课程教学的实践性。从企业用人的角度思考，要注意培养学生的设计能力。要从本课程在专业岗位群中的培养目标要求出发，精心设计教学任务，结合工作过程导向目标，充分发挥学生的自主学习和探究能力。把握学生的学习习惯和思维意识转变情况。工作导向任务的制定，要注意遵循由易到难的顺序，减轻因任务过重、过难导致的学生学习兴趣下降。使学生通过一个个的工作来学习，是融教学做一体化的课程，按照典型工作任务展开课程，让学生尽快进入职业角色，通过一个个工作过程的学习，边练边学、边学边练，则能激发他们潜藏已久的学习兴趣，从实践中体验到学习的成功感，从而激发出学习动机;同时，通过实践让他们深刻感受到理论学习的必要性，进而激发其理论学习的动机。在教学过程中以项目为主体，将相关的知识点融入项目的各个环节中，使学生掌握机械设计方面的应用技能。使学生具有整机意识，增强学生对实际问题的分析能力、解决机械工程难题的能力。 3注意事项 第一，保持良好的实践纪律，防止发生危险事故。在工作过程任务导向模式下，学生在实践学习过程中，会用到相关的机械器材，这些器材的使用，一定要按照规定的程序和标准。教师要注意引导学生正确的使用机械器具，防止危险事故的发生。第二，注意工作过程任务设置的合理性。在设置相关的工作任务时，教师要进行对比分析，把专业领域内重要的、典型的案例，融合成合适的任务，让学生在完成任务的同时，掌握知识，提高自己的动手实践能力。第三，学习企业一线的生产管理经验。机械设计专业，在企业的实际应用水平和层次，都比较高。机械设计加工企业的一线生产线，是学生学习的良好场所。其中，一些教材上没有的知识，可以在企业一线生产领域学习到。 4结束语
机械设计基础试题一参考答案 复习题答案（经典） 一、单选题： 1.B 2.B 3.A 4.C 5.A 6.A 7.A 8.C 9.A 10.C 11.B 12.B 13.B 14.A 15.B 16.B 17.A 18.C 19.A 20.B 21.A 22.A 23.A 24.B 25.B 26.A 27.A 28.C 29.C 30.B 二、判断题： 1.正确 2.错误 3.错误 4.错误 5.错误 6.正确 7.正确 8.正确 9.错误 10.错误 三、填空题： 1. 通用化 2 剧烈 3. F ＞o ，且机构的自由度数等于原动件个数 4. 转动 移动 5. 等速运动 等加速一等减速运动 余弦加速度运动 正弦加速度运动 6. 长度 7. 紧边上进入小轮 8. A 系列滚子链，节距为25.4mm ，单排链，链节数为100节 9. 弯曲 平直 不能 10. 疲劳折断 11. 节点 齿根受拉的一边 1 2. 中 1 3. 基圆 14. 热平衡 胶合 15. 轮齿啮合时的摩擦损耗 轴承摩擦损耗 传动件的搅油损耗 16. 上下 17. 大径 小径 侧面 18. 碳钢 45 19. 低碳钢和45钢 20. 标准直径 21. 退刀槽 越程槽 22.弯矩 转矩 23. 接合元件工作表面间的摩擦力 24. 通过分别具有凸槽和凹槽的两个半联轴器的相互嵌合来）对中；另一种是（通过铰制孔用螺栓与孔的紧配合 25. 传递运动和扭矩，用来联接两轴，使一起回转，在停机时，才能使两轴分开 26. 离合器可在机器工作中随时完成两轴的结合或分离，联轴器一定要停机后才能完成两轴的接合或分离 2７在机器运转时，能否随时将二轴接合或分离 ２８. 传递运动和扭矩，机器运转过程中随时能将主动、从动轴接合或分离 四、简答题： 1. 链传动的润滑方式是根据链速和链节距的大小推荐的润滑方式选取。 常用润滑装置：油壶或油刷，油杯，油池，甩油盘，油泵。 常用润滑油：采用全损耗系统用油：LA —N32，LA —N46，LA —N68，LA —N100，LA —N150。温度低用粘度小的油（前者）。温度高用粘度大的油。对于开式及重载低速传动，可在润滑油中加入2MoS 、2WS 或2MoSe 、2Wse 等添加剂。
机械设计试题[1] 一、单项选择题 1.在如图所示的齿轮—凸轮轴系中，轴4称为( ) A.零件 B.机构 C.构件 D.部件 2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副
D.螺旋副 3.渐开线齿轮的齿廓曲线形状取决于( ) A.分度圆 B.齿顶圆 C.齿根圆 D.基圆 4.机构具有确定相对运动的条件是( ) A.机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目 C.机构的自由度数目小于主动件数目 D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( ) A.进行静强度计算 B.进行极限转速计算 C.进行疲劳寿命计算 D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( ) A.整体式滑动轴承 B.部分式滑动轴承 C.深沟球轴承 D.圆锥滚子轴承 7.螺纹联接的自锁条件为( ) A.螺纹升角≤当量摩擦角 B.螺纹升角>摩擦角 D.螺纹升角≥当量摩擦角螺纹升角≥摩擦角C. ( ) 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为???minmax B. A.???????minmax 2 ??????minminmaxmax C. D. ????????minmaxm) ( 9.铰链四杆机构的死点位置发生在从动件与连杆共线位置A. B.从动件与机架共线位置 D. 主动件与连杆共线位置C. 主动件与机架共线位置) ( 当轴的转速较低，且只承受较大的径向载荷时，宜选用10. A.深沟球轴承 B.推力球轴承 C.圆柱滚子轴承 D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( ) A.对称循环 B.脉动循环 C.恒定不变 D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( ) A.圆型带传动 B.同步带传动 C.V型带传动 D.平型带传动 13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( ) A.最短杆 B.最短杆的相邻杆 C.最短杆的相对杆 D.任何一杆 14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( ) A.将产生刚性冲击 B.将产生柔性冲击 C.没有冲击 D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y值有关的参数是( ) FS A.工作齿宽b B.模数m C.齿数z D.压力角α
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
第一章 平面机构的自由度和速度分析 题1-1 在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。试绘制该机构的运动简图，并计算其自由度。 题1—2 图示为冲床刀架机构，当偏心轮1绕固定中心A 转动时，构件2绕活动中心C 摆动，同时带动刀架3上下移动。B 点为偏心轮的几何中心，构件4为机架。试绘制该机构的机构运动简图，并计算其自由度。 题1—3 计算题1－3图a ）与 图b ）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。 A B C 1 2 3 4 a) 曲柄摇块机构 A B C 1 2 3 4 b) 摆动导杆机构 题解1－1 图
题1－3图a）题1－3图b） 题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。 题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。 题1—5图题解1—5图
题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。 第二章 连杆机构 题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。试问： （1）若此机构为曲柄摇杆机构，且AB 为曲柄， 求l AB 的最大值； （2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。 题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由； （2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。 题2-3 图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置， 并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。 A C D 题2-1图
机械设计基础典型试题1 一、填空 1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取 d杆为机架时，则为_曲柄摇杆机构__________。 2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。 （A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为 3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。 （A）压力角（B）传动角（C）极位夹角 4._____B______决定了从动杆的运动规律。 （A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状 5.凸轮机构中，凸轮基圆半径愈_____大______，压力角愈_____小______ ，机构传动性能愈好。 6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有_____C______。 (A) 压紧力 (B) 轴向力 (C) 摩擦力 7.链“B18X80”的含义是________B型链宽度b=18mm，长度L=80mm_____________。 8.螺纹联接是指___利用螺纹零件把需要固定在一起的零件固连起来 __ 螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动 9.螺纹的公称直径是指它的__外径_____，螺纹“M12X1.5”的含义为_____细牙螺纹外径12mm，螺距1.5__________________。 10.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B ___________________。用于薄壁零件联接的螺纹，宜采用____D___________________。 (A) 螺栓联接(B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙 螺纹 (E) 三角形粗牙螺纹 (F) 矩形螺纹 11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移 动12mm， 则螺杆应转___2______圈。
XX 学院2014年1月院考试A 卷 一．填空题（每小题1分,共15分） １．平面机构中，两构件通过点、线接触而构 成的运动副称为 。 ２．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 。 ３．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向 转动。 ４．滚子链传动中，链节距越 ，传递的功率越大。 ５．带动传动中，带轮直径越小，带的弯曲应力就越 。 ６．用范成法切制正常齿标准齿轮时，产生根切与否取决于被切齿轮的 。 7．带传动的主要失效形式是 和打滑。 8．工作时既承受弯矩又 传递转矩的轴叫 轴。 9．初步估算阶梯轴的最小直径，通常按 强度进行计算。 10．键的截面尺寸通常是根据 按标准选择的。 11．滚动轴承中，代号为6116的轴承，其内径为 。 12．普通平键的工作面是 面。 13．斜齿圆柱齿轮以 模数为标准模数。 14．为了不产生过大的轴向力，在斜齿轮的基本参数中， 不宜过大。 15．根据滑动轴承工作时的润滑状态不同，可分为不完全液体润滑滑动轴承和 滑动轴承。 二．选择题 （每小题2分 共30分） 1．当机构中主动件数目（ ）机构自由度 数时，该机构具有确定的相对运动。 A 、大于 B 、等于 C 、小于 D 、大于或等于 2 ．一对标准齿轮啮合传动时，其啮合角（ ）其分度圆压力角。 A 、大于 B 、等于 C 、小于 D 、可能等于，也可能大于 3．欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足（ ）条件。 A 、ε=1 B 、1＞ε＞0 C 、ε＞1 D 、ε≥1 4．（ ）是带传动中所固有的物理现象，是不可避免的。 A 、打滑 B 、松驰 C 、弹性滑动 D 、疲劳破坏 5．在标准直齿外啮合圆柱齿轮传动中，齿形系数Y Fa 只取决于（ ）。 A 、齿形 B 、模数 C 、精度 D 、材料 6．键的长度主要根据（ ）从标准选定。 A 、传递功率的大小 B 、传递转矩的大小 C 、轮毂的长度 D 、轴的直径 7．对于螺旋转动来说，其传动效率η与螺旋升角ψ及当量摩擦角 V 有关，下述说法中正确的是（ ）。 A 、ψ越大，η越高 B 、ψ越小，η越高 C 、 V 越大，η越高 D 、 V 越小，η越低 8．当铰链四杆机构各杆长度的关系为：L AB =L BC =L AD ＜L CD （AD 为机架），则该机构是（ ）。 A 、曲柄摇杆机构 B 、双曲柄机构 C 、双摇杆机构 D 、转动导杆机构 9．型号为6315的滚动轴承，其内径是（ ）。 A 、15mm B 、60mm C 、75mm D 、90mm 10．在下列联轴器中，属于刚性联轴器的是（ ）。 座位号和姓名务必正确清楚填写。因填写错误或不清楚造成不良后果的，均由 答 题 请 勿 超 过 此 密 封 线 ， 否 则 视
《机械设计基础》 一、选择题： 1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为 （）度。 a）20 b）30 c）60 d）90 2. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶高系数为（），顶隙系 数为（）。 a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.25 3. 渐开线直齿圆柱齿轮的正确啮合条件是（） a）模数相等 b）压力角相等 c）模数和压力角分别相等且为标准值 d）a，b，c都 不对 4.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20°,齿顶系数为 1时,不根切的最少齿数是多少?（） a） 15 b）16 c） 17 d）18 5.平面机构自由度的计算公式为（）。 a）3n-2P L-P H b）3n- P L- P H c）2n- P L -P H d）n- P L- P H 6. 构件是机构的基本（）单元。 a）运动b）制造c）联结d）a）b）c）都不对 7.平面四杆机构的压力角和传动角的关系为（）。 a）互为余角 b）互为补角 c）a，b都可能 d）a，b都不可能 8. 带传动的最大应力发生在（）。 a)紧边与小轮的切点 b)紧边 c)松边 d)松边与小轮的切点 9.V带的截面形状为（）。 a）V形 b）梯形 c）圆形 d）矩形 10.用范成法切制齿轮时，只要两齿轮（），就可以用同一把滚刀。 a) 模数相等b）压力角相等c)模数和压力角分别相等d)齿数相等 二、填空题： 1．闭式硬齿面齿轮传动常按强度设计，然后校核 强度。
2．预紧后受轴向变载荷的螺纹联接，为提高联接的疲劳强度，应尽量减小的刚度，以及提高的高度。 3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。 4．直齿圆锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础的。 5．阿基米德蜗杆与蜗轮正确啮合的条件是。 6._______是机器与机构的统称。 7.包角是指带与带轮接触弧所对的圆心角。对于平带传动，一般要求包角 α≥________；对于V带传动，一般要求包角α≥________。 8.凸轮基圆半径是从到的最短距离。 9.凸轮机构从动件的两种常用运动规律中，________________运动有刚性 冲击，这是因为其____________有突变,________________运动有柔性冲击，这是因为其____________有突变。 三、简答题：本大题共4题，每题6分，共24分。 1.影响带传动中摩擦力大小的主要因素是什么？ 2.试给出三种平面连杆机构演化的方法。 3.简述配合螺栓联接（绞制孔用）传递横向载荷的工作原理？ 4.零件和构件的区别是什么？ 、计算题：本大题共3个小题，共26分 2.图示铰链四杆机构，试问：当以杆AD为机架时，称为何种机构？（8分）
机械设计基础复习试题一 一、单项选择题(本大题共20小题，每小题2分，共40分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（ A ） A.机构 B.构件 C.零件 D.部件 2.机构具有确定相对运动的条件是( A ) A.机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目 C.机构的自由度数目小于主动件数目 D.机构的自由度数目大于等于主动件数目 3.在下列平面四杆机构中，无急回性质的机构是（ C ）。 A.曲柄摇杆机构 B.摆动导杆机构 C.对心曲柄滑块机构 D.偏心曲柄滑块机构 4.滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是（D） A.增大滚子半径 B.增加从动件长度 C.减小基圆半径 D.增大基圆半径 5.在设计直动滚子从动件盘形凸轮机构时，若出现运动失真现象，则应（ B ） A．减小凸轮基圆半径B．增大凸轮基圆半径 C．增大滚子半径D．增大从动件长度 6.在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为（C） A.扭切应力 B.拉应力 C.扭切应力和拉应力 D.扭切应力或拉应力 7.普通平键传递扭矩是靠键的（ C ） A．顶面B．底面 C．侧面D．端面 8.带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是（ B ） A.υ1=υ2=υ B.υ1>υ>υ2 C.υ1<υ<υ2 D.υ1=υ>υ2 9.带传动正常工作时不能保证准确的传动比是因为（ A ） 1
一、填空题 1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由 度。 2. 在凸轮机构四种常用的推杆运动规律中，等速运动规律运动规律有刚性冲击; 等加速 等减速运动规律和余弦加速度运动规律有柔性冲击; 正弦加速度运动规律无冲 击。 3. 带传动工作时，最大应力发生在在紧边进入小带轮处，带传动的主要失效形式是 打滑和疲劳破坏。 4. 一对渐开线直齿圆柱齿轮正确啮合条件为：模数相等和压力角相等，齿轮连续啮 合传动条件为：重合度大于1 。 5. 在齿轮传动设计时，软齿面闭式传动常因_ _齿面点蚀而失效，故通常先按齿面接触 疲劳强度设计公式确定传动的尺寸，然后验算齿轮的齿根弯曲疲劳强度。 6. 齿轮传动以及蜗杆传动的效率均包括：（1）轮齿啮合效率n 1 、（2）搅油效率n 2 、（3）轴承效率n 3 ;总的传动效率为：n =n 5 ?n 3 ___________________________ 。7?在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是 _矩 形螺纹；双向自锁性最好的是三角形________________ 螺纹；只能用于单向传动的是_______ 锯齿形螺纹。 8. 普通平键的工作面是两侧面；楔键的工作面为键的一上下—面,平键的剖面 尺寸b x h按轴径d 来查取。 9. 代号为 72308的滚动轴承，其类型名称为角接触球轴承_____________ ，内径为 40 mm _2 ________ 为宽度系列代号， 3 _______ 为直径系列代号。 10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧_______________ 。 二、问答题 1. 请说明平面机构速度瞬心的概念，并简述三心定理。 答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合 点。或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点） 三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。
机械设计概述 1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？ 答：机械设计过程通常可分为以下几个阶段： 1.产品规划主要工作是提出设计任务和明确设计要求。 2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。 3.技术设计完成总体设计、部件设计、零件设计等。 4.制造及试验制造出样机、试用、修改、鉴定。 1.2常见的失效形式有哪几种？ 答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。 1.3什么叫工作能力？计算准则是如何得出的？ 答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。对于载荷而言称为承载能力。 根据不同的失效原因建立起来的工作能力判定条件。 1.4标准化的重要意义是什么？ 答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
摩擦、磨损及润滑概述 2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？ 答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。 干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。液体摩擦的特点是两摩擦表面不直接接触，被液体油膜完全隔开，摩擦系数极小，摩擦是在液体的分子间进行的，称为液体润滑。边界摩擦的特点是两摩擦表面被吸附在表面的边界膜隔开，但由于边界膜较薄，不能完全避免金属的直接接触，摩擦系数较大，仍有局部磨损产生。混合摩擦的特点是同时存在边界润滑和液体润滑，摩擦系数比边界润滑小，但会有磨损发生。 2.2磨损过程分几个阶段？各阶段的特点是什么？ 答：磨损过程分三个阶段，即跑合摩合磨损阶段、稳定磨损阶段、剧烈磨损阶段。各阶段的特点是:跑合磨损阶段磨损速度由快变慢；稳定磨损阶段磨损缓慢，磨损率稳定；剧烈磨损阶段，磨损速度及磨损率都急剧增大。 2.3 按磨损机理的不同，磨损有哪几种类型？ 答：磨损的分类有磨粒磨损、粘着磨损、疲劳磨损点蚀、腐蚀磨损。 2.4 哪种磨损对传动件来说是有益的？为什么？ 答：跑合磨损是有益的磨损，因为经跑合磨损后，磨损速度减慢，可改善工作表面的性质，提高摩擦副的使用寿命。 2.5如何选择适当的润滑剂？ 答：选润滑剂时应根据工作载荷、运动速度、工作温度及其它工作条件选择。 当载荷大时，选粘度大的润滑油，如有较大的冲击时选润滑脂或固体润滑剂。高速时选粘度小的润滑油，高速高温时可选气体润滑剂；低速时选粘度小的润滑油，低速重载时可选润滑脂；多尘条件选润滑脂，多水时选耐水润滑脂。 2.6润滑油的润滑方法有哪些？ 答：油润滑的润滑方法有分散润滑法和集中润滑法。集中润滑法是连续润滑，可实现压力润滑。分散润滑法可以是间断的或连续的。间断润滑有人工定时润滑、手动油杯润滑、油芯油杯润滑、针阀油杯润滑、带油润滑、油浴及飞溅润滑、喷油润滑、油零润滑等几种。 2.7接触式密封中常用的密封件有哪些？ 答：接触式密封常用的密封件有O形密封圈，J形、U形、V形、Y形、L形密封圈，以及毡圈。 2.8非接触式密封是如何实现密封的？ 答:非接触式密封有曲路密封和隙缝密封，它是靠隙缝中的润滑脂实现密封的。
机械设计基础试题库 一、判断(每题一分) 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√） 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×） 4、机构是具有确定相对运动的构件组合。………………………………（√） 5、构件可以由一个零件组成，也可以由几个零件组成。………………（√） 6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×） 7、连杆是一个构件，也是一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×） 二、选择(每题一分) 1、组成机器的运动单元体是什么（ B ） A．机构 B．构件 C．部件 D．零件 2、机器与机构的本质区别是什么（ A ） A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成 C．各构件间能否产生相对运动 D．两者没有区别 3、下列哪一点是构件概念的正确表述（ D ） A．构件是机器零件组合而成的。 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元 4、下列实物中，哪一种属于专用零件（ B ） A．钉 B．起重吊钩 C．螺母 D．键 5、以下不属于机器的工作部分的是（ D ） A．数控机床的刀架 B．工业机器人的手臂 C．汽车的轮子 D．空气压缩机 三、填空(每空一分)
1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。 3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有用的__机械功___或实现转换__能量___。 2 平面机构 一、填空题(每空一分) 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。 4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph 。 5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为 1 。 6.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是 高副。 7.计算平面机构自由度的公式为F= F=3n-2Pl-Ph ，应用此公式时应注意判断：A. 复合铰链，B. 局部自由度，C. 虚约束。 二、选择题(每空一分) 1.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。 A. 0 B. 1 C. 2 2.在机构中原动件数目 B 机构自由度时，该机构具有确定的运动。 A. 小于 B. 等于 C. 大于。
