质量流量计工作原理
流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。
质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。
1．间接式质量流量计
间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。
（1）节流式流量计与密度计的组合
由前述知，节流式流量计的差压信号P
qρ，如图1所示，密度计
?正比于2
v
连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为
（1-1）靶式流量计的输出信号与2
qρ也成正比关系，故同样可按上述方法与密度计组合
v
构成质量流量计。密度计可采用同位素、超声波或振动管式等连续测量密度的仪表。
图1 节流式流量计与密度计组合
（2）体积流量计与密度计的组合
如图2所示，容积式流量计或速度式流量计，如涡轮流量计、电磁流量计等，
q成正比，这类流量计与密度计组合，通过乘测得的输出信号与流体体积流量
v
法运算，即可求出质量流量为
（1-2）（3）体积流量计与体积流量计的组合
如图3所示，这种质量流量检测装置通常由节流式流量计和容积式流量计或速度式流量计组成，它们的输出信号分别正比于和通过除法运算，即可求出质量流量为
（1-3）
图2体积流量计和密度计组合图3 节流式流量计和其他体积流量计组合除上述几种组合式质量流量计外，在工业上还常采用温度、压力自动补偿式质量流量计。由于流体密度是温度和压力的函数，而连续测量流体的温度和压力要比连续测量流体的密度容易，因此，可以根据已知被测流体密度与温度和压力之间的关系，同时测量流体的体积流量以及温度和压力值，通过运算求得质量流量或自动换算成标准状态下的体积流量。但这种测量方式不适合高压或温度变化范围大的情形，因为在此条件下自动补偿检测出来的温度、压力很困难。
2．直接式质量流量计
直接式质量流量计的输出信号直接反映质量流量，其测量不受流体的温度、压力、密度变化的影响。直接式质量流量计有许多种形式。
（1）热式质量流量计
热式质量流量计的基本原理是利用外部热源对管道内的被测流体加热，热能随流体一起流动，通过测量因流体流动而造成的热量（温度）变化来反映出流体的质量流量。
如图4所示，在管道中安装一个加热器对流体加热，并在加热器前后的对称点上检测温度。设p c 为流体的定压比热，T ?为测得的两点温度差，则根据传热规律，对流体的加热功率P 与两点间温差的关系可表示为 （1-4） 由上式可写出质量流量的方程式 （1-5）
图4 热式质量流量计结构示意图
当流体成分确定时，流体的定压比热为已知常数。因此由上式可知，若保持加热功率P 恒定，则测出温差T ?便可求出质量流量；若采用恒定温差法，即保持两点温差T ?不变，则通过测量加热的功率P 也可以求出质量流量。由于恒定温差法较为简单、易实现，所以实际应用较多。这种流量计多用于较大气体流量的测量。
为避免测温和加热元件因与被测流体直接接触而被流体玷污和腐蚀，可采用非接触式测量方法，即将加热器和测温元件安装在薄壁管外部，而流体由薄壁管内部通过。非接触式测量方法，适用于小口径管道的微小流量测量。当用于大流量测量时，可采用分流的方法，即仅测量分流部分流量，再求得总流量，以扩大量程范围。
图5为热式质量流量计的外观图。
图5 热式质量流量计外观图
（2）差压式质量流量计
差压式质量流量计是以马格努斯效应为基础的流量计，实际应用中利用孔板和定量泵组合实现质量流量测量。常见的有双孔板和四孔板与定量泵组合两种结构。
双孔板结构形式如图6所示，在主管道上安装结构和尺寸完全相同的两个孔板A 和B ，在分流管道上装置两个流向相反、流量固定为q 的定量泵，差压计连接在孔板A 入口和孔板B 出口处。设主管道体积流量为v q ，且满足v q q >，则由图可知，流经孔板A 的体积流量q q v -，流经孔板B 的流量为q q v +，根据差压式流量测量原理，孔板A 和B 处压差分别为
（1-6） （1-7） 式中，K 为常数；ρ为流体的密度。由上式可得
（1-8） 可见，孔板A 、B 前后的压差31p p p -=?与流体质量流量v m q q ρ=成正比，测出压差p ?便可以求出流体质量流量。
图6 双孔板差压式质量流量计结构原理图
由于双孔板质量流量计的定量泵流量必须大于主管道流量，并且要用两个定量泵，在主管道流量较大时比较困难。因此，提出采用一个定量泵和四个孔板组合的改进方案。如图7所示，从主管道流入的流量v q 分成两路，并在支路安装相同的孔板A 、C 和B 、D ，两个支路间安装一个定量泵，流量为q 。设流过孔板A 的体积流量为A q ，流过孔板B 、C 、D 的体积流量如图7中所示。用与上述计算相同的方法，在v q q >时，可求出如下关系
（1-9） 如果v q q <，则变成如下关系 （1-10） 可见，四孔板与定量泵组合结构不论v q q >或v q q <均可测量。
这种测量方法，适于测量液体的质量流量，测量范围为0.5～250 kg/h ，量程比为20：1，测量准确度可达0.5％。
图7 四孔板差压式质量流量计结构原理图

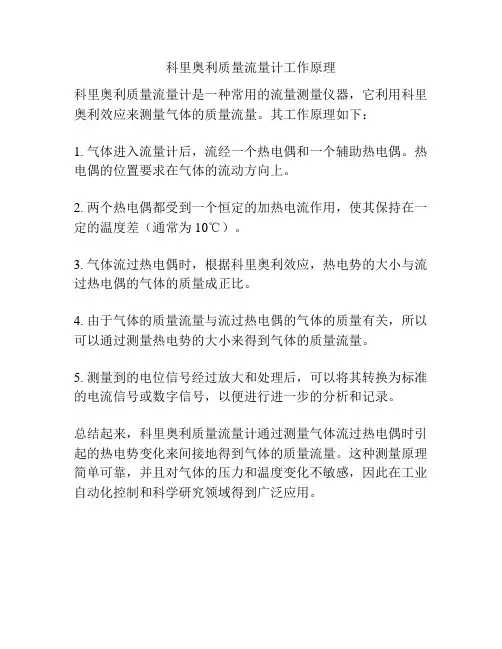

（3）科里奥利质量流量计
科里奥利质量流量计（简称科氏力流量计）是一种利用流体在振动管中流动而产生与质量流量成正比的科里奥利力的原理来直接测量质量流量的仪表。
科氏力流量计结构有多种形式，一般由振动管与转换器组成。振动管（测量管道）是敏感器件，有U形、Ω形、环形、直管形及螺旋形等几种形状，也有用双管等方式，但基本原理相同。下面以U形管式的质量流量计为例介绍。
图8 科氏力流量计测量原理
图8所示为U形管式科氏力流量计的测量原理示意图。U形管的两个开口端固定，流体由此流入和流出。U形管顶端装有电磁激振装置，用于驱动U形管，使其铅垂直于U形管所在平面的方向以O-O为轴按固有频率振动。U形管的振动迫使管中流体在沿管道流动的同时又随管道作垂直运动，此时流体将受到科氏力
的作用，同时流体以反作用力作用于U形管。由于流体在U形管两侧的流动方向相反，所以作用于U形管两侧的科氏力大小相等方向相反
，从而使U 形管受到一个力矩的作用，管端绕R —R 轴扭转而产生扭转变形，该变形量的大小与通过流量计的质量流量具有确定的关系。因此，测得这个变形量，即可测得管内流体的质量流量。
设U 形管内流体流速为u ，U 形管的振动可视为绕O-O 为轴的瞬时转动，转动角速度为ω若流体质量为m ，则其上所作用的科氏力为
2F m u ω=? （1-11） 式中，F 、ω、u 均为矢量，ω是按正弦规律变化的。
U 形管所受扭力矩为
112224M F r F r Fr m ur ω=+== （1-12） 式中12F F F F ===，12r r r ==为U 形管跨度半径。
因为质量流量和流速可分别写为：/m q m t =，/u L t =，式中t 为时间，则上式可写为
4m M rLq ω= （1-13） 设U 型管的扭转弹性模量为s K ，在扭力矩M 作用下，U 型管产生的扭转角为θ。故有
（1-14）
因此，由上两式得
4s m K q rL θω= （1-15） U 型管在振动过程中，θ角是不断变化的，并在管端越过振动中心位置Z-Z 时达到最大。若流量稳定，则此最大θ角是不变的。由于θ角的存在，两直管端1P 、2P 将不能同时越过中心位置Z-Z ，而存在时间差t ?。由于θ角很小，设管端在振动中心位置时的振动速度为p u ，（p u L ω=），则
2sin 2p r r t u L
θθω?== （1-16） 从而
（1-17） 将上式代入式（1-15），得
（1-18） 对于确定的流量计，式中的s
K 和r 是已知的，故质量流量m q 与时间差t ?成正比。如图8所示，只要在振动中心位置Z-Z 处安装两个光电或磁电位移传感器，测出时间差t ?，即可由式（1-18）求得质量流量。
科氏力流量计能直接测得气体、液体和浆液的质量流量，也可以用于多相流测量，且不受被测介质物理参数的影响。测量精度较高，量程比可达l00：1。
图9为科里奥利质量流量计的外观图。
图9 科里奥利质量流量计外观图
（注：可编辑下载，若有不当之处，请指正，谢谢!）
流量计的分类和工作原理 一．流量计的分类 按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。 按流量计的结构原理进行分类，即分为：容积式流量计、压差式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。 二．常用流量计的工作原理及应用 1.压差式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的集合尺寸来计算流量的仪表。 应用：差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、洁净、脏污、粘性流等；工作方面：常压、高压、真空、常温、高温、低温等；管径方面：从几毫米到几米；流动方面：亚音速、音速、脉动流等。它在各工业部门的用量约占流量计全部用量的1/4～1/3。 2.浮子流量计 浮子流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力式由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。 应用：浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用 3.容积式流量计
容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类，它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。 应用：容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计，常应用于昂贵介质（油品、天然气等）的总量测量。 4.涡轮流量计 涡轮流量计是速度式流量计中的主要种类，它采用多叶片的转子（涡轮）感受流体平均流速，从而且推导出流量或总量的仪表。一般它由传感器和显示仪器两部分组成，也可做成整体式。 应用：涡轮流量计在测量石油、有机液体、无机液、液化气、天然气和低温流体获得广泛应用。 5.电磁流量计 电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体的仪表。 应用：电磁流量计有一系列优良特性，可以解决其它流量计不易应用的问题，如脏污流、腐蚀流的测量。电磁流量计应用领域广泛，大口径仪表较多应用于给排水工程；中小口径常用于高要求或难测场合，如钢铁工业高炉风口冷却水控制，造纸工业测量纸浆和黑液，化学工业的强腐蚀液，有色冶金工业的矿浆；小口径、微小口径常用于医药工业、食品工业、生物化学等有卫生要求的场所。 6.涡街流量计 涡街流量计是在流体中安放一根非流线型游涡发生体，流体在发生体两侧交替地分离释放出两串规则地交错排列的游涡的仪表。当通过流截面一定时，流速与导容积流量成正比。因此，测量振荡频率即可测得流量。
质量流量计工作原理的学习 质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。质量流量计是一种重要的流量测量仪表。质量流量计是采用感热式测量。 流体的体积是流体温度和压力的函数，它是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。如前所述，常用的流量计中，如孔板流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P ?正比于2 qρ，如图1所示，密度计 v 连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为
科里奥利质量流量计 科里奥利质量流量计（Coriolis Mass Flowmeter）简称科氏力流量计，是利用流体在振动管中流动时，将产生与质量流量成正比的科里奥利力的原理测量的。由于它实现了真正意义上的高精度的直接流量测量，具有抗磨损、抗腐蚀、可测量多种介质及多个参数等诸多优点，现已在石油化工、制药、食品及其他工业过程中广泛应用。 科氏力质量流量计计量准确、稳定、可靠，在需要对流体进行精确计量或控制的场合选用较多，但其售价较高，在不需要精确计量及控制的场合一般选用其他质量流量计代替。科氏力质量流量计对于液体和气体都可选用，但是在现场应用中，氢气流量的精确测量一般都选用热式质量流量计。 在我国，艾默生高准公司的科里奥利质量流量计已在兰州石化、安庆石化、新疆塔河油田、中国海洋石油等中低压天然气中的流量计量得到良好的应用。2007年末，高准公司的科里奥利质量流量计，顺利通过了中国最权威的原油大流量计量站成都天然气流量分站（CVB）的天然气实流测试，测量精度达到0.5％，并具有良好的重复性。 1 科里奥利质量流量计的工作原理 科氏力流量计由传感器和变送器两大部分组成。其中传感器用于流量信号的检测，主要由分流器、测量管、驱动、检测线圈和驱动、检测磁钢构成，如图1所示。 变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出，变送器主要有电源、驱动、检测、显示等部分电路组成。所有流量计都必须人为地建立一个旋转体系，以双“U”型测量管传感器为例，用电磁驱动的方法使“U”型测量管的回弯部分作周期性的微小振动。这相当于使“U”型管绕一个固定轴（OO 轴）作周期性时上时下的旋转，其旋转方向周期性的变化，像钟摆一样运动。“U”型管的出入口段被固定，这样就建立一个以“U”形管出入口段为固定轴的旋转体系。传感器力学分析如图2所示。
超声波流量计工作原理及常见问题概述 一、工作原理 1、概述 超声流量计是一个测量仪表，它利用声学原理来测定流过管道的流体的流速。在气体的测量现场主要的检测元件包括一对或几对超声传感器。这些传感器都安装在管壁上，每一组传感器的表面都彼此具有规定的几何关系。 由一个传感器发射的超声脉冲由同一组内另一个传感器接收，反过来也如此。Q.Sonic-3 采用了一个单反射声道的方案，在对面的管壁处声脉冲有一次反射。此方案使声道的总长度增加，从而能改善分辨率（灵敏度）并拓宽流量计的范围度，如图2-1所示。 图2-1 信号反射路径 2 、流速的测量 超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；这样就有： L tD = ——————— -------------- (2.1) C + V ? cos 和 L tU = ——————— -------------- (2.2) C — V ? cos 式中，L代表两个传感器之间声道的直线长度，可按下式确定L： L D —— = ———— -------------- (2.3) 2 sin ^ 采用电子学手段来测量此传输时间。根据时间倒数的差，可按下式计算流速V ^ L 1 1 V = ————(—————)-------(2.4)
科氏力质量流量计的工作原理和典型结构特性 中国计量研究院流量室李旭 一、工作原理 如图一所示，截取一根支管，流体在其内以速度V从A流向B，将此管置于以角速度ω旋转的系统中。设旋转轴为X，与管的交点为O，由于管内流体质点在轴向以速度V、在径向以角速度ω运动，此时流体质点受到一个切向科氏力Fc。这个力作用在测量管上，在O点两边方向相反，大小相同，为： δFc ＝ 2ωVδm 因此，直接或间接测量在旋转管道中流动的流体所产生的科氏力就可以测得质量流量。这就是科里奥利质量流量计的基本原理。 图1 科里奥利力的形成图2 早期科氏力质量流量计 二、结构 早期设计的科氏力质量流量计的结构如图2所示。将在由流动流体的管道送入一旋转系统中，由安装在转轴上的扭矩传感器，来完成质量流量的测量。这种流量计只是在试验室中进行了试制。 在商品化产品设计中，通过测量系统旋转产生科氏力是不切合实际的，因而均采用使测量管振动的方式替代旋转运动。以此同样实现科氏力对测量管的作用，并使得测量管在科氏力的作用下产生位移。由于测量管的两端是固定的，而作用在测量管上各点的力是不同的，所引起的位移也各不相同，因此在测量管上形成一个附加的扭曲。测量这个扭曲的过程在不同点上的相位差，就可得到流过测量管的流体的质量流量。 我们常见的测量管的形式有以下几种：S形测量管、U形测量管、双J形测
量管、B形测量管、单直管形测量管、双直管形测量管、Ω形测量管、双环形测量管等，下面我们分别对其结构作一简单介绍。 1． S形测量管质量流量计 如图3所示，这种流量计的测量系统由两根平行的S形测量管、驱动器和传感器组成。管的两端固定，管的中心部位装有驱动器，使管子振动。在测量管对称位置上装有传感器，在这两点上测量振动管之间的相对位移。质量流量与这两点测得的振荡频率的相位差成正比。 图3 S形质量流量计结构 这种质量流量计的工作原理及工作过程，如图4所示。 图4 无流动时位移传感器的输出 当测量管中流体不流动时，两根测量管在驱动力作用下（作用在每根管子上的力大小相等、方向相反）作对称的等振幅运动。由于管子两端是固定的，在管子中间振幅最大，到两端逐渐减为零。这时在两个传感器上测得的相位如图4B 所示，由图中可以看出，两传感器测得的相位差为零。当测量管内流体以速度V 流动时，流体中任意值点的流速，可认为是两个分流速的合成：水平方向Vx及垂直方向Vy（与振动方向相同）。在恒定流条件下，流体沿水平方向的流速Vx 保持恒定。从图5中可以看出，管子的进、出口处振幅为零，流体质点垂直移动 速度Vx为零；
流量计是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理！ 1. 孔板流量计 孔板流量计 工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。 2. 电磁流量计 电磁流量计
工作原理：基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。 工作特点：①具有双向测量系统；②传感器所需的直管段较短，长度为5倍的管道直径。③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。 3. 涡轮流量计 涡轮流量计 工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。
电磁流量计的工作原理 电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点，电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。 在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。电磁流量计的基本原理 一、测量原理 根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则e＝Blu。与此相仿，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD。式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝πDUˉ。由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理。需要说明的是，要使式qv＝πDUˉ严格成立，必须使测量条件满足下列假定： ①磁场是均匀分布的恒定磁场； ②被测流体的流速轴对称分布； ③被测液体是非磁性的； ④被测液体的电导率均匀且各向同性。 二、励磁方式 励磁方式即产生磁场的方式。由前述可知，为使式qv＝πDUˉ严格成立，第一个必须满足的条件就是要有一个均匀恒定的磁场．为此，就需要选择一种合适的励磁方式。目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁。现分别予以介绍。 1．直流励磁 直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场。这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子。在电场力的作用下，负离子跑向正极，正离子跑向负极。这样，将导致正负电极分别被相反极性的离子所包围，严重影响电磁流量计的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属等。 2．交流励磁 目前，工业上使用的电磁流量计，大都采用工频50Hz电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场。交变磁场变送器的主要优点是消除了电极表面的极化于扰。另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多。
标 题： 科里奥利质量流量计工作原理和基本结构 说明：众所周知，当一个位于旋转系内的质点作朝向或者离开旋转中心的运动时，将产生一惯性力。如 图6-1所示，当质量为(δm的质点以匀速u在一个围绕旋转轴P以角速度ω旋转的管道内轴向移动时，这个质点将获得两个加速度分量： (1)法向加速度a r （向心加速度)，其值等于ω2r，方向指向P轴。 (2)切向加速度a t (科里奥利加速度)，其值等于2ωu，方向与a r 垂直，正方向符合右手定则，如图6-1所示。 为了使质点具有科里奥利加速度a t ，需在a t 的方向上加一个大小等于2ωuδm的力，这个力来自 管道壁面。反作用于管道壁面上的力就是流体施加在管道上的科里奥利力F c 。 方向与α t 相反。 从图6-1可以看出，当密度为ρ的流体以恒定流速u沿图6-1所示的旋转管流动时，任一段长度ΔX的管道都将受到一个大小为ΔF e的切向科里奥利力： 式中，A为管道内截面积。由于质量流量q m =ρuA，因此： 基于上式，只要能直接或者间接地测量出在旋转管道中流动的流体作用于管道上的科里奥利力，就可以测得流体通过管道的质量流量。 在过程工业应用中，要使流体通过的管道围绕P轴以角速度ω旋转显然是不切合实际的。这也是早期的质量流量计始终未能走出实验室的根本原因。经过几十年的探索，人们终于发现，使管道
绕P轴以一定频率上下振动，也能使管道受到科里奥利力的作用。而且，当充满流体的管道以等于或接近于其自振频率振动时，维持管道振动所需的驱动力是很小的。从而从根本上解决了CMF 的结构问题。为CMF的迅速商用化打下了基础。 经过近二十年的发展，以科里奥利力为原理而设计的质量流量计已有多种形式。根据检测管的形状来分，大体上可以归纳为四类，即：直管型和弯管型；单管型和多管型(一般为双管型)。 弯管型检测管的仪表管道刚度低，自振频率也低，可以采用较厚的管壁，仪表耐磨、耐腐蚀性能较好，但易存积气体和残渣引起附加误差。直管型仪表不易存积气体，流量传感器尺寸小，重量轻。但自振频率高，为使自振频率不至于太高，往往管壁做得较薄，易受磨损和腐蚀。单管型仪 表不分流，测量管中流量处处相等，对稳定零点有好外，也便于清洗，但易受外界振动的干扰，仅见于早期的产品和一些小口径仪表。双管型仪表由于实现了两管相位差的测量，可降低外界振动干扰的影响。 科氏力质量流量计的性能特点： 与传统的流量测量方式相比，该流量计具体优点有如下几个方面: 直接测量管道内流体的质量流量 测量准确度高、重复性好，可在较大量程比范围内，对流体质量流量实现高准确度直接测量。 计量的准确度高 该流量计的质量流量测量准确度是0.2级；同时，它还能准确地测出流体介质的温度和密度。 工作稳定可靠 流量计管道内部无障碍物和活动部件，因而可靠性高、寿命长、维修量小；使用方便、安全。 适应的流体介质面宽 除一般粘度的均匀流体外，还可测量高粘度、非牛顿型流体；不仅可以测量单一溶液的流体参数，还可以测量混合较均匀的多相流；无论介质是层流还是紊流，都不影响其测量准确度。 广泛的应用领域 可在石油化工、制药、造纸、食品、能源等多种领域实施计量和监控。 防腐性能好 能适用各种常见的腐蚀性流体介质。 多种实时在线测控功能 除质量流量外，还可直接测量流体的密度和温度。智能化的流量变送器，可提供多种参数的显示和控制功能，是一种集多功能为一体的流量测控仪表。 可扩展性好 公司可根据用户需要,专门设计和制造特殊规格型号和特殊功能的质量流量计；还可进行远程监控操作等。 两相分离计量的另一种形式的计量设备由两相分离器、质量流量计和气体流量计组成。质量流量计测量分离出的液量，并计算出其中的含水率，从而测量出油井的油、气、水产量。这种计算装置投资较少、操作简便，在我国油田中获得了较多的应用。 由这一段话可以看出液体和气体的计量是有区别的。 点击下面的文字可以看清楚的。
简述各种流量计原理及特点（1） 1. 简述 目前工程实际中，流量测量方法及流量仪表的种类繁多，至今为止，可供工业用的流量仪表种类多达数十余种。在流量仪表的家族中，每种产品都有它特定的适用性及使用局限性。按测量对象划分就有封闭管道和明渠两大类：按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。 本文简要介绍目前最常用流量计分类法，主要有：差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。 2. 差压式流量计 差压式流量计是通过安装于是工业管道中流量检测元件产生的差压，将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。 差压式流量计由一次检测件及二次仪表（差压转换器或变送器和流量显示仪表）组成。以检测件形式划分差压式流量计分类，有孔板流量计、文丘里流量计、均速管流量计等。二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表，目前国内外已系列化、通用化、标准化，差压式流量计既可单独测量流量参数，也可测量其它参数（压力、物位、密度）等。差压式流量计的检测件按其作用原理可分为：节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。 检测件有标准化型式或非标准两大类。标准型检测元件是以标准文件设计、制造、安装和使用，无需经实流标定即可确定其流量值和估算测量误差。而非标型检测元件一般尚未列入国际标准中检测元件。差压式流量计也是应用最广泛的一种流量仪表，在各种流量计使用量中占据首位。 主要优点是：(1)应用最多的孔板式流量计结构牢固，性能稳定可靠，使用寿命长;(2)应用范围广泛，至今尚无任何一流量计可与之比拟；(3)检测件与变送器、显示仪表分别由不同厂家生产，便于规模经济生产。 主要缺点是：(1)测量精度普遍偏低：(2)范围度窄，一般仅3：1～4：1； (3)现场安装条件要求高；(4)压损大（指孔板、喷嘴等）。
质量流量计工作原理 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P qρ，如图1所示，密度计 ?正比于2 v 连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为 （1-1）靶式流量计的输出信号与2 qρ也成正比关系，故同样可按上述方法与密度计组合 v 构成质量流量计。密度计可采用同位素、超声波或振动管式等连续测量密度的仪表。 图1 节流式流量计与密度计组合 （2）体积流量计与密度计的组合
如图2所示，容积式流量计或速度式流量计，如涡轮流量计、电磁流量计等， q成正比，这类流量计与密度计组合，通过乘测得的输出信号与流体体积流量 v 法运算，即可求出质量流量为 （1-2）（3）体积流量计与体积流量计的组合 如图3所示，这种质量流量检测装置通常由节流式流量计和容积式流量计或速度式流量计组成，它们的输出信号分别正比于和通过除法运算，即可求出质量流量为 （1-3） 图2体积流量计和密度计组合图3 节流式流量计和其他体积流量计组合除上述几种组合式质量流量计外，在工业上还常采用温度、压力自动补偿式质量流量计。由于流体密度是温度和压力的函数，而连续测量流体的温度和压力要比连续测量流体的密度容易，因此，可以根据已知被测流体密度与温度和压力之间的关系，同时测量流体的体积流量以及温度和压力值，通过运算求得质量流量或自动换算成标准状态下的体积流量。但这种测量方式不适合高压或温度变化范围大的情形，因为在此条件下自动补偿检测出来的温度、压力很困难。 2．直接式质量流量计 直接式质量流量计的输出信号直接反映质量流量，其测量不受流体的温度、压力、密度变化的影响。直接式质量流量计有许多种形式。
电磁流量计工作原理 电磁流量计(ElectromagneticFlowmeters，简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表，目前，这种仪表多应用在自来水、生活用水、污水等方面，在我们的生活中发挥着巨大作用。那么，电磁流量计是怎样安装使用的呢?电磁流量计安装规范有哪些呢?今天我就在此为大家介绍电磁流量计安装及规范的相关知识，希望能够帮助到有这方面需求的朋友们！ 【电磁流量计工作原理】 电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm 的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。 当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定： Ex=BDv-----------------式(1) 式中Ex—感应电势，V; B—磁感应强度，T D—管道内径，m v—液体的平均流速，m/s 然而体积流量qv等于流体的流速v与管道截面积(πD2)/4的乘积，将式(1)代入该式得： Qv=(πD/4B)*Ex---------式(2) 由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。 据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：
质量流量计工作原理精 编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
质量流量计工作原理 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P qρ，如图1所示，密度计连 ?正比于2 v 续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为 （1-1）靶式流量计的输出信号与2 qρ也成正比关系，故同样可按上述方法与密度计组合构 v 成质量流量计。密度计可采用同位素、超声波或振动管式等连续测量密度的仪表。 图1 节流式流量计与密度计组合 （2）体积流量计与密度计的组合 如图2所示，容积式流量计或速度式流量计，如涡轮流量计、电磁流量计等， q成正比，这类流量计与密度计组合，通过乘法运测得的输出信号与流体体积流量 v 算，即可求出质量流量为 （1-2）（3）体积流量计与体积流量计的组合 如图3所示，这种质量流量检测装置通常由节流式流量计和容积式流量计或速度式流量计组成，它们的输出信号分别正比于和通过除法运算，即可求出质量流量为
第一节节流式流量检测 如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。 作为流量检测用的节流件有标准的和特殊的两种。标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。 标准节流装置9.1 图 圆缺喷特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标 准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。一、检测原理
设稳定流动的流体沿水平管流经节流件，如刚在节流件前后将产生压力和速度的变化，流在截面 1处流体未受节流件影响，所示。9.2，流体静压力为p，束充满管道，管道截面为A11?是经节，流体密度为平均流速为v2。截面11，A流件后流束收缩的最小截面，其截面积为2?。图，流体密度为，平均流速为压力为Pv222中的压力曲线用点划线代表管道中心处静9.2流体的静压力压力，实线代表管壁处静压力。充分地反映和流速在节流件前后的变化情况，流体向中心在节流件前，了能量形式的转换。． 9.2 流体流经节流件时压力和流速变化情况图处，流束截面收缩到最小，流速达到最大，静压力最低。然后流束扩加速，至截面2处。由于涡流区的存在，导致流体能量张，流速逐渐降低，静压力升高，直到截面3?。P不等于原先静压力p，而产生永久的压力损 失损失，因此在截面3处的静压力13p设流体为不可压缩的理想流体，在流经节流件时，流体不 对外作功，和外界没有热 处沿管中心的流线、2能交换，流体本身也没有温度变化，则根据伯努利方程，对于截面1 有以下能量关系：22ppvv10201020???（9-1） ??2221?????。由于流速分布的不均匀，因为是不可压缩流体，则2处平均流速与截面1、21管中心的流速有以下关系：vCv,v?v?C） （ 9-222110120处流速分布不均匀的修正系数。1、2式中C，C为截面2112??v为能 量其损失的能量为，考虑到实际流体有粘性，在流动时必然会产生摩擦力，22损失系数。处的能量关系可写成：在考虑上述因素后，截面1、222?ppCC222102021v?v?v??） （9-3 212??222根据流体的连续性方程，有??vAvA? 9-4）（2211?，(9-2)-A 。／A ，收缩系数联解式=A／。又设节流件的开孔面积为A 定义开口截面比m=A 0210）可得式（9-421??p?pv?9-5）（20210?2222??mC?C?12的位置随流速而变，而实际取压点的位置是固定的；另外实际取2因为流束最小截面 压是在管壁取的，所测得的压力是管壁处的静压力。考虑到上述因素，设实际取压点处取??p
科氏质量流量计 传 感 器 使用说明书 ２００３年８月 １．０版 四川中测科技发展有限公司
科氏质量流量计 传 感 器 公司所在地：四川省成都市玉双路１０号 电 话：８６－２８－８４４０－３７３６，８４４０－４０９５（市场部） 传 真：８６－２８－８４４０－４９２６，８４４０－４０９５（市场部） 邮 编：６１００２１ 网 址：ｗｗｗ．ｎｉｍｔｔ－ｋｊ．ｃｏｍ 电 子邮 件：Ｔｅｃｈ＠ｎｉｍｔｔ－ｋｊ．ｃｏｍ 四川中测科技发展有限公司版权所有，２００３年８月 注册商标
目录 １． 概述 １．１ 简介………………………………………………………………．４ １．２ 工作原理…………………………………………………………．４ １．３ 特点………………………………………………………………．４ １．４ 技术规格…………………………………………………………．５ ２．传感器的安装 ２．１ 传感器安装位置的选择…………………………………………．７ ２．２ 传感器安装方式的选择…………………………………………．７ ２．３ 传感器安装示意图………………………………………………．９ ２．４ 传感器安装过程中其它注意事项………………………………．１０ ２．５ 减振的具体办法…………………………………………………．１１ ２．６ 传感器管道的清洁………………………………………………．１１ ３． 传感器与变送器的连接 ３．１ 传感器与变送器的连接方式……………………………………．１２ ３．２ 接线端子盒接线…………………………………………………．１２ ３．３ 电气接线的具体要求……………………………………………．１３ ４．传感器的工作 ４．１ 电源………………………………………………………………．１５ ４．２ 调零………………………………………………………………．１５ ５．保养维修 ５．１ 保养………………………………………………………………．１６ ５．２ 维修………………………………………………………………．１６ ６．包装及附件 ６．１包装………………………………………………………………．１７ ６．２附件………………………………………………………………．１７ 附录Ⅰ 传感器安装尺寸图…………………………………………．．１８ 附录Ⅱ 质量流量系数和密度系数…………………………………．．２１ 附录Ⅲ 电缆准备说明………………………………………………．．２２
一、按测量原理分类 (1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。 (2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。 (3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击波式)等。 (4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。 (5)光学原理：激光式、光电式等是属于此类原理的仪表。 (6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。 (7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。 二、按流量计结构原理分类 按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型： 1. 容积式流量计 容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。流量越大，度量的次数越多，输出的频率越高。容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等． 2．叶轮式流量计 叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。 3．差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。发电厂主蒸汽、给水、凝结水等的流量测量
科氏质量流量计简述 北京航空航天大学仪器科学与光电工程学院王帅 1.科氏质量流量计的意义 质量流量测量技术发展的重点是质量流量直接式测量方法，以提高测量准确度，实现对各种介质在复杂环境条件下的高准确度、高可靠的测量。在质量流量直接式测量方法中，科里奥利质量流量计已经受到各方面用户的青睐。这是因为它能够高准确度的直接测量管道内流体的质量流量，而且稳定度高，可靠性好，量程比大，又适合应用于高粘度流体。 2.科氏质量流量计的原理 科氏流量计（Coriolis MassFlowmeter,CMF） 是基于科里奥利力的原理而设计的。流体流过测量 管时，如果测量管以某一频率振动，则振动的测量 管相当于一个匀速转动的参考系，由于流体与测量 管具有相对运动，所以会受到科里奥利力的作用， 如图1所示。这个力作用在测量管的两边上方向是 相反的，使测量管发生扭曲，流体的质量流量与这个扭转角是成正比的，因此只要测出这个扭转角，就可以得到流体的质量流量。二次仪表就是通过适当的测量电路和处理方法设计，测得扭转角并由此得出流体质量等参数[1]。 科氏流量计由一次仪表和二次仪表组成，其中一次仪表包括测量管、传感器和激振器，二次仪表则是一次仪表输出信号的处理系统[2] （如图2）。目前市场上科氏流量计的种类很多。 从一次仪表的结构来看，有直管、U形管、S 形管、Ω形管、双梯形管、螺旋形管、Δ形管 等（如图3所示）。每一种形状的测量管又有单 管、双管和多管之分。每一种管形的适用场合、 测量精度及价格水平各不相同。用户可以从安 装环境、清洗方式及对压力损失的要求等方面 作出选择[3] 。 图3科氏质量流量计的部分管型 科里奥利质量流量计具有其它流量计无可比拟的优点[4]： （1）其抗腐蚀、抗污、防爆、耐磨等问题已经满意地得到解决，因此可以测量范围广泛的介质，如油品、化工介质、造纸黑液、浆体、气体、固体颗粒的流体以及高粘度的物体。 （2）管道内无障碍物，无可动部件，故障因素少，便于清洗、维护和保养。 （3）安装简便，各种尺寸的传感器管子的进出口方向可随意调动安装：调整、使用方便，不必配置进出口的直管段。 （4 ）能较容易地测量多相流体。 图2双U 形管的科氏质量流量计原理 图1科氏流量计测量管受力原理图

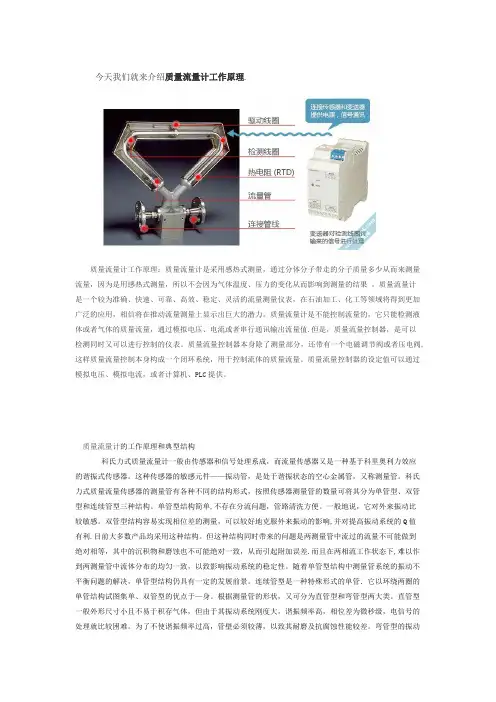

今天我们就来介绍质量流量计工作原理。 质量流量计工作原理：质量流量计是采用感热式测量，通过分体分子带走的分子质量多少从而来测量流量，因为是用感热式测量，所以不会因为气体温度、压力的变化从而影响到测量的结果。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表，在石油加工、化工等领域将得到更加广泛的应用，相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的，它只能检测液体或者气体的质量流量，通过模拟电压、电流或者串行通讯输出流量值。但是，质量流量控制器，是可以检测同时又可以进行控制的仪表。质量流量控制器本身除了测量部分，还带有一个电磁调节阀或者压电阀，这样质量流量控制本身构成一个闭环系统，用于控制流体的质量流量。质量流量控制器的设定值可以通过模拟电压、模拟电流，或者计算机、PLC提供。 质量流量计的工作原理和典型结构 科氏力式质量流量计一般由传感器和信号处理系成，而流量传感器又是一种基于科里奥利力效应的谐振式传感器。这种传感器的敏感元件——振动管，是处于谐振状态的空心金属管，又称测量管。科氏力式质量流量传感器的测量管有各种不同的结构形式，按照传感器测量管的数量可将其分为单管型、双管型和连续管型三种结构。单管型结构简单，不存在分流问题，管路清洗方便。一般地说，它对外来振动比较敏感。双管型结构容易实现相位差的测量，可以较好地克服外来振动的影响，并对提高振动系统的Q值有利。目前大多数产品均采用这种结构。但这种结构同时带来的问题是两测量管中流过的流量不可能做到绝对相等，其中的沉积物和磨蚀也不可能绝对一致，从而引起附加误差。而且在两相流工作状态下，难以作到两测量管中流体分布的均匀一致，以致影响振动系统的稳定性。随着单管型结构中测量管系统的振动不平衡问题的解决，单管型结构仍具有一定的发展前景。连续管型是一种特殊形式的单管．它以环绕两圈的单管结构试图集单、双管型的优点于-身。根据测量管的形状，又可分为直管型和弯管型两大类。直管型一般外形尺寸小且不易于积存气体，但由于其振动系统刚度大，谐振频率高，相位差为微秒级，电信号的处理就比较困难。为了不使谐振频率过高，管壁必须较薄，以致其耐磨及抗腐蚀性能较差。弯管型的振
