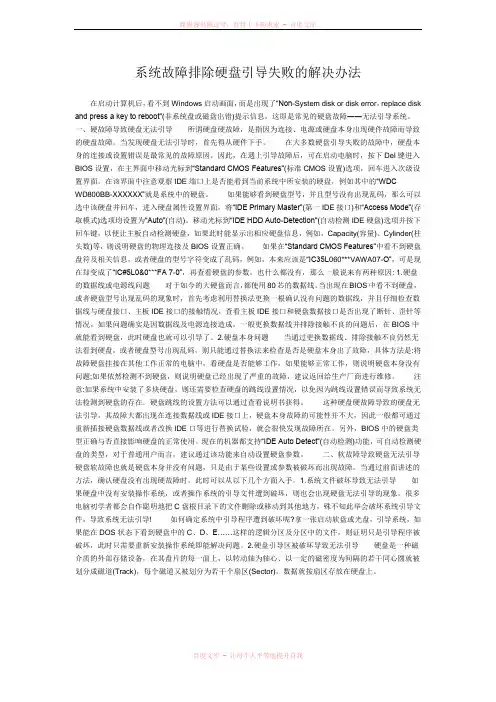

【关于硬盘引导失败的解决办法】硬盘安装系统引导失败在启动计算机后，看不到Windows启动画面，而是出现了“Non-System disk or disk error，replace disk and press a key to reboot”(非系统盘或磁盘出错)提示信息，这即是常见的硬盘故障――无法引导系统。
(一) 硬故障导致硬盘无法引导
所谓硬盘硬故障，是指因为连接、电源或硬盘本身出现硬件故障而导致的硬盘故障。当发现硬盘无法引导时，首先得从硬件下手。
在大多数硬盘引导失败的故障中，硬盘本身的连接或设置错误是最常见的故障原因。因此，在遇上引导故障后，可在启动电脑时，按下Del键进入BIOS设置，在主界面中移动光标到“Standard CMOS Features”(标准CMOS设置)选项，回车进入次级设置界面。在该界面中注意观察IDE端口上是否能看到当前系统中所安装的硬盘，例如其中的“WDC WD800BB-XXXXXX”就是系统中的硬盘。
如果能够看到硬盘型号，并且型号没有出现乱码，那么可以选
中该硬盘并回车，进入硬盘属性设置界面，将“IDE Primary Master”(第一IDE接口)和“Aess Mode”(存取模式)选项均设置为“Auto”(自动)。移动光标到“IDE HDD Auto-Detection”(自动检测IDE硬盘)
选项并按下回车键，以便让主板自动检测硬盘，如果此时能显示出相应硬盘信息，例如，Capacity(容量)、Cylinder(柱头数)等，则说明硬盘的物理连接及BIOS设置正确。
1.硬盘的数据线或电源线问题
对于如今的大硬盘而言，都使用80芯的数据线。当出现在BIOS 中看不到硬盘，或者硬盘型号出现乱码的现象时，首先考虑利用替换法更换一根确认没有问题的数据线，并且仔细检查数据线与硬盘接口、主板IDE接口的接触情况，查看主板IDE接口和硬盘数据接口是否出现了断针、歪针等情况。如果问题确实是因数据线及电源连接造成，一般更换数据线并排除接触不良的问题后，在BIOS中就能看到硬盘，此时硬盘也就可以引导了。
2.硬盘本身问题
当通过更换数据线、排除接触不良仍然无法看到硬盘，或者硬
盘型号出现乱码，则只能通过替换法来检查是否是硬盘本身出了故障，
具体方法是：将故障硬盘挂接在其他工作正常的电脑中，看硬盘是否能够工作，如果能够正常工作，则说明硬盘本身没有问题；如果依然检测不到硬盘，则说明硬盘已经出现了严重的故障，建议返回给生产厂商进行维修。
(二) 软故障导致硬盘无法引导
硬盘软故障也就是硬盘本身并没有问题，只是由于某些设置或参数被破坏而出现故障。当通过前面讲述的方法，确认硬盘没有出现硬故障时，此时可以从以下几个方面入手。
1.系统文件破坏导致无法引导
如果硬盘中没有安装操作系统，或者操作系统的引导文件遭到破坏，则也会出现硬盘无法引导的现象。很多电脑初学者都会自作聪明地把C盘根目录下的文件删除或移动到其他地方，殊不知此举会破坏系统引导文件，导致系统无法引导！
如何确定系统中引导程序遭到破坏呢？拿一张启动软盘或光盘，引导系统，如果能在DOS状态下看到硬盘中的C、D、E……这样的逻辑分区及分区中的文件，则证明只是引导程序被破坏，此时只需要重新安装操作系统即能解决问题。
2. 硬盘引导区被破坏后的故障现象
主引导区记录被破坏后，当启动系统时，往往会出现
“Non-System disk or disk error，replace disk and press a key to reboot”(非系统盘或磁盘出错)、“Error Loading Operating System”(装入DOS引导记录错误)或“No ROM Basic，System Halted”(不能进入ROM Basic，系统停止响应)等提示信息，在比较严重的情况下，则不会出现任何信息。
3. 修复硬盘主引导区
通过Fdisk修复硬盘主引导区。用Windows 98启动盘启动系统后，在提示符下输入“Fdisk /mbr”命令回车即可。通过FDISK加“/mbr”参数能覆盖主引导区记录的代码区，但不重建主分区表。因此只适用于主引导区记录被引导区型病毒破坏，或主引导记录代码丢失但主分区表并未损坏的情况下。
注意：“Fdisk /mbr”命令并不适用于清除所有引导型病毒，因此要慎用。
通过Fixmbr修复硬盘主引导区。Fixmbr工具专门用于重新构造主引导扇区。该软件只修改主引导区，对其他扇区不进行写操作，其基本命令格式如下：
Fixmbrprivel[/A][/D][/Z][/11]
/A Active DOS partition //激活基本DOS分区
/D Display MBR //显示主引导区内容
/P Display partition //显示DOS分区的结构
/Z Zero MBR //将主引导区清零
/H Help //帮助信息
用启动盘引导系统后，直接运行Fixmbr，它将检查MBR结构，如果发现系统不正常则会出现是否进行修复的提示。如果回答“Yes”，它将搜索分区，当搜索到相应的分区以后，系统会提示是否修改MBR，
回答“Yes”则开始自动修复。默认状态下Fixmbr能够搜索到所有已经存在的分区，并完成修改操作。如果发现最后得到的结果不对，可以用“/Z”参数将结果清空后重新启动，这样就能还原到初始状态了。
内容仅供参考
