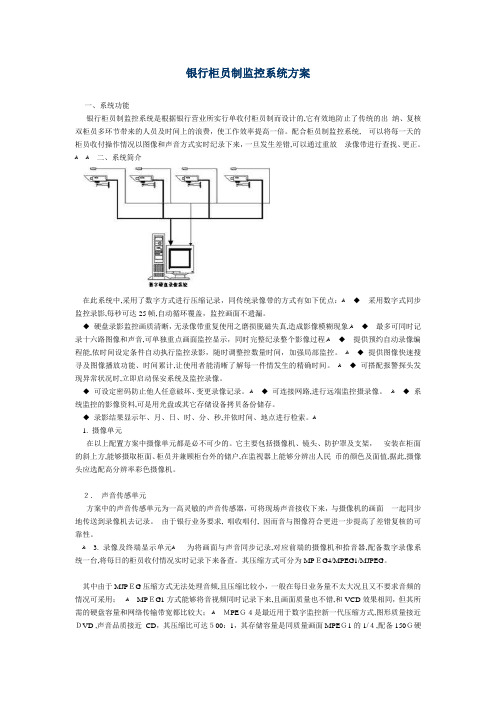

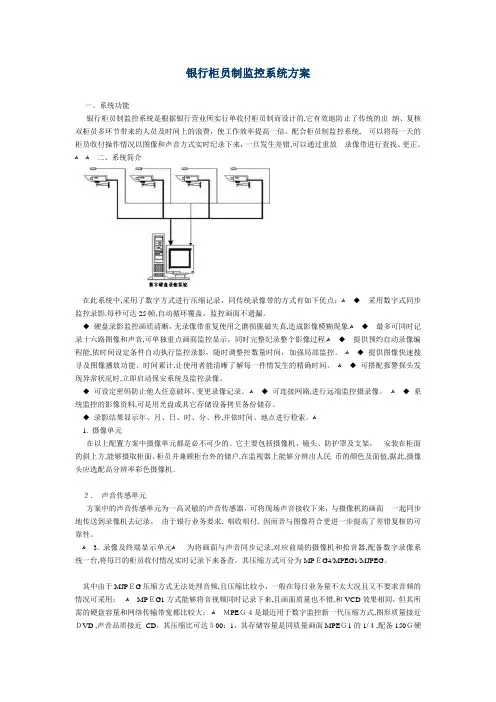

银行柜员制监控系统方案
—、系统功能
银行柜员制监控系统是根据银行营业所实行单收付柜员制而设计的,它有效地防止了传统的岀纳、复核双柜员多环节带来的人员及时间上的浪费,使工作效率提高一倍。配合柜员制监控系统,可以将每一天的柜员收付操作情况以图像和声音方式实时纪录下来,一旦发生差错,可以通过重放录像带进行查找、更正。
在此系统中,采用了数字方式进行压缩记录,同传统录像带的方式有如下优点:
?采用数字式同步监控录影,每秒可达25帧,自动循环覆盖,监控画面不遗漏。
?硬盘录影监控画质清晰,无录像带重复使用之磨损脱磁失真,造成影像模糊现象
?最多可同时记录十六路图像和声音,可单独重点画面监控显示,同时完整纪录整个影像过程.
?提供预约自动录像编程能,依时间设定条件自动执行监控录影,随时调整控数量时间,加强局部监控
?提供图像快速搜寻及图像播放功能、时间累计,让使用者能清晰了解每一件情发生的精确时间。
?可搭配报警探头发现异常状况时,立即启动保安系统及监控录像。
?可设定密码防止他人任意破坏、变更录像记录。
?可连接网路,进行远端监控摄录像。
?系统监控的影像资料,可是用光盘或其它存储设备拷贝备份储存。
?录影结果显示年、月、日、时、分、秒,并依时间、地点进行检索。
1. 摄像单元
在以上配置方案中摄像单元都是必不可少的。它主要包括摄像机、镜头、防护罩及支架,安装在柜面的斜上方,能够摄取柜面、柜员并兼顾柜台外的储户,在监视器上能够分辨出人民币的颜色及面值,据此,摄像头应选配高分辨率彩色摄像机。
2. 声音传感单元
方案中的声音传感单元为一高灵敏的声音传感器,可将现场声音接收下来,与摄像机的画面一起同步地传送到录像机去记录。由于银行业务要求,唱收唱付,因而音与图像符合更进一步提高了差错复核的可
靠性。
3. 录像及终端显示单元
为将画面与声音同步记录,对应前端的摄像机和拾音器,配备数字录像系统一台,将每日的柜员收付情
其中由于MJPEG 压缩方式无法处理音频,且压缩比较小,一般在每日业务量不太大况且又不要求音频的情况可采用;
MPEG1 方式能够将音视频同时记录下来,且画面质量也不错,和 VCD 效果相同,但其所需的硬盘容量和网络传输带宽都比较大;
MPEG4 是最近用于数字监控新一代压缩方式,图形质量接近 DVD ,声音品质接近 CD ,其压缩比可达 500:1,其存储容量是同质量画面 MPEG1 的 1/4,配备 150G 硬盘即可满足银行 4 个柜员一个月的声音和图像存储的需要。在视频网络传输方面,其优越性是其它压缩方式无法比拟的,可在 1M 带宽上实时传输 4 路音视频。
三、综合方案
在实际应用场合 ,银行柜员制监控系统还有多种选配的扩充方案,如在营业厅 :
1、增加全方位摄像机。
2、增加大屏幕彩电(用于柜员制监控画面的回放)。
3、增加紧急报警及联动功能等。
四、 EM4000AV 系列 MPEG4 数字硬盘录像机在银行柜员监控中的应用
一)概述众所周知银行等金融营业场所,由于属于特殊行业,其安全防范系统的建立是非常重要的,也是必需的。随着以计算机技术为代表的科学技术的发展进步,新产品、新设备的面世,极大地丰富了安全防范系统的技术手段,适应了当前条件的变化,使安全防范系统、安全防范产品具有了更高的性能,发挥有效的作用。
在经济发展的新形势下,银行的业务发展极为迅速,各种形式的自助银行、无人值守银行的建立方便了银行客户的业务需要,但银行的地理环境也较以前更为复杂,各种犯罪的技术手段也在更新,种种因素使得银行营业场所的安全防范系统的建设中要突破一些传统观念的束缚,融合进新产品、新技术,以适应当今及未来社会经济发展的需要。
以下结合银行系统的安全防范要求介绍 EM400 系列 MPEG4 数字硬盘录像机在视频安防监控系统中的应用。
在银行安防系统中,视频录像监控只是一部分,其重要的一部分是以防入侵的报警,将罪犯阻截在银行之外,音视频监控配合各种防入侵设备,可以第一时间将现场情况传送到报警网络中的指定位置。
二)主要应用
1、银行环境的视频监控,包括银行周围环境的图像,办公场所、营业场所的音视频信息;
2、银行柜员的音视频监控,对每笔业务交易有实时的录像,起到内部监督及防止业务纠纷作用;可以实现很好的实时性,每路 25 帧/秒,满足 3 个月长时间录像文件存储;
3、ATM 机的监控,银行的 ATM 机分散,使用时间长,人工巡视管理不能做到及时有效,要远程查看相应机器状态,及时将相关报警信息发出,记录每次交易取款人的图像声音信息;
4、自助银行的应用,由于日常人为干预少,因此既要有业务记录功能,又要有安全防护的措施,并在异常情况发生时报警;
5、金库的防范,除了有必须的全景现场录像外,各种防护技术的探测器、报警器综合运用,最大限度增加金库的安全保险系数并减少误报警、漏报警;
以上应用系统,用传统的模拟设备可以实现,但网络功能及应用前景很弱,所以基于低码流率,高压缩比的音视频流的应用有很大的发展趋势,数字化、网络化产品可以在银行系统内部广域网络跨区域实现
各种管理要求,管理人员在控制中心可方便调用各路音视频信息,直观,结合银行业务需求,提供方便快捷的手段,提高管理能力。
基于此,深圳市威视讯电子有限公司自主研发的基于 MPEG4 硬件压缩的硬盘录像系统,可以对防护目标进行准确、实时的监控。提供高清晰的现场显示和记录防护目标的数字图像,每路图像均可实现音视频同步,最大限度保证图像信息和声音信息的原始完整和实时性。
三)EM4000A V 系列 MPEG4 数字硬盘录像机
1 、显示功能
* 为全中文操作界面,符合中国人的操作习惯,它集多画面处理、硬盘录像、回放和报警控制四大功能于一体。
* 图像复用及切换功能
* 多画面分割显示现场视频图像
* 可支持 1,4,7,9,10,13,16,25 和 36 路图像显示、回放
* 支持双显,可绘制地图
* 可在地图上标明摄像机图标位置,方便选择、确认和操作
* 单画面 / 多画面切换显示现场视频图像
* 高分辨率实时显示现场图像,显示分辨率达 640*480(PAL)
* 16 路实时视频分割显示,显示帧率达400 帧 /秒
* 16画面分割显示,每路帧率》 25帧/秒
2、录像功能
* 可实现 16 路实时录像达 400 帧 /秒
* 多种录像方式:时间表录像、预置报警、即时录像和报警录像,每路录像帧率可调(1/60 帧/秒--- 2 5 帧/秒)
* 报警录像:报警发生时,自动转入实时录像模式
* 预报警录像:可录下报警全过程,包括报警发生前几秒录像
* 支持多个热插拔硬盘不停机热转换延长录像时间
3、回放功能
* 可以允许对视频图像的亮度(灰度)、对比度、颜色饱和度进行调整,亮度鉴别(灰度)等级大于或
等于 9 级;
* 整个系统允许进行多种方式的快速检索查询,允许跨路组合回放等功能
* 具有正常速度、快进、快退、慢进、慢退、单帧进退、暂停及组合分割显示各视频通道图像及全屏回放等功能* 可按录像时间日期进行选择回放
* 在监视和记录同时进行的状态下,单路监视(或回放)图像水平清晰度大于或等于240 电视线;(针对 PAL 制)
* 采用 MPEG4 压缩的 AVI 格式存储文件,可不进入应用软件系统,直接在 Windows 操作系统下进行录像回放* 可捕捉单帧图像打印或进行电子放大
* 录像与回放可同时进行
4、联动功能
* 常规入侵报警控制
* 可连接 32 路常规报警器(主动红外、被动红外探头等)
* 发生报警自动联动摄像机进行报警录像
* 报警录像时间可调
* 提供 3 路报警输出,可联动控制灯光、警号等外部设备
* 视频移动探测报警功能
* 每路图像均可设置视频移动探测报警功能
* 在每路视频图像范围内可任意设置移动探测区域及探测灵敏度,实现动态、静态检测
* 视频移动探测发生报警时自动联动报警录像
5、控制功能
*支持多种摇摄/倾斜/放缩控制协议(如联视、飞利浦、PELCO、VICON、KALATEL
PANASONIC&ULTRAK 等)
* 可进行多路手动、自动摄像机、云台、镜头、防护罩等各种动作进行遥控
* 可以手动切换或编程自动切换,对所有视频输入信号在指定画面进行固定或时序显示
* 设置信息存储功能,可对编程设置信息自动保存
* 可以根据人员权限,在网络上远程控制摄像机的动作
6、网络功能
* 远程传输不受本地录像和操作的影响
*可通过LAN > INTERNET、ISDN、PSTN及无线网同时多达 36路在线观看记录、回放
* 以 WEB 浏览器访问即时录像
* 从网络任何一台远程工作站接受报警器的报警通知
* 配合 VST 数字矩阵,利用 EM4000 软件,可进行多种形式的远端不同点摄像机的顺序奇幻切换
* 远程查看密码、优先级和用户控制管理
7、安全保密功能
* 采用系统日志、用户日志将系统信息、用户操作过程信息进行自动记录存档
* 采用 128 位的加密算法,对系统口令、用户口令进行单向加密,确保系统的安全性及权威性,且当三次错误输入口令时进行声光报警
* 可以允许对重要视频数据进行水印加密保护,防止恶意篡改
* 当采用分段记录视频信息时,相邻视频数据文件间的最大记录间隔时间小于0.4 秒
* 当硬盘磁盘空间不够时(例如,剩余10%时),系统可以通过各种方式向系统管理员示警,当空间用
完时,系统可以循环覆盖最先未加锁保护的视频数据文件
* 针对用户对计算机死机的顾虑, MP4NET 视频服务器可以加配硬件监控卡,可由实现死机重启,来电恢复等功能,保证系统的稳定性。
综上所述, EM400 系列 MPEG4 数字硬盘录像机主要优势在于图像的高压缩比和高清晰度,强大的网络功能可以使图像集中管理、远程调度成为现实,方便灵活的管理和控制整个视频监控网络,保障系统的有效性和可靠性,是在金融行业进行视频监控的高性价比的产品。
8、系统结构示意图
9、主要功能特点>>
独家开发最新技术,与市场上同类MPEG产品相比,图像清晰10%压缩比增加30%
一套系统支持36路
局部遮盖功能,适合保密性的需要
控制矩阵和快球的功能,远程监看及控制轻而易举
网络双向对讲和聊天室功能,主控与分控之间轻松联系
更换录像文件时采用无缝连接技术,以保证视频不丢帧
可调用系统软键盘,无需外接键盘工作
支持多种语言(中文、英文和中文繁体)
“硬盘实时检测卡”随时监测硬盘,死机自动重启
配备“系统恢复盘”,5分钟内即可恢复“崩溃系统”
其它常用功能:
多画面实时显示/录像/回放功能,支持多种云镜控制
连续录像、定时录像、动态录像、事件录像、联动报警录像等录像方式
视频录像图像质量有多种等级可调,以改变存储文件大小,方便不同场合应用
智能检索,可按摄像镜头年/月/日/查找任意通道的录像和回放,也可连续播放。自动检索报警录像, 能区分录像事件
回放时可选不同的回放速度、快进快退、画面可单帧前进后退,回放时可进行图片抓拍并保存打印视频移动报警录像功能,报警录像灵敏度、延迟时间可调
电子地图功能,有报警触发时自动跳岀电子地图,并有语音提示报警位置
报警电话上传及图像IP上传
可进行远程监控,远程控制云镜、灯光等工作,远程设置,远程录像
支持现今最大容量的硬盘,并支持安装多个大容量的硬盘
硬盘管理可以通过对最大使用硬盘和硬盘最小预留空间的设置使硬盘能够得到充分合理的使用
自动创建日志文件,便于查询操作记录
系统可任意设置定时关机、定时重启功能,保证系统运行的高稳定性
可设定是否开机自动运行监控软件,断电自动关闭程序,来电自动重启,自动恢复录像即时抓图,看图时可无级放大图像,即时打印图片
系统硬件配置要求低,36路同时录像显示时,CPU勺占用率不到5% 该系统能有效防止用户多次重复运行监控系统导致系统死机的情况
技术参数
11、系统特点>>
O实时性
使您不用亲临现场,就可以看到现场的实际情况,为您的远程指挥提供准确的数据。
O灵活性
只要您拥有一台能上网的笔记本电脑或台式机,无论您身在何地,都可以对监控点进行实时监控。O安全性
监控设备采用密封设计,安全性高。
O高速性
基于移动GPRS网络性能,视频传输速率现为 1帧/3秒,以后可达3帧/1秒。
O实用性
系统通过GPRS网络传输,永远在线,收费标准低。
O稳定性
采用工业监控专用主机,插槽设计符合国际标准,系统集成度高,稳定性强。
12、网络结构图
