冷热湿负荷计算公式及示例
1围护结构传热
1.1 建筑结构组成及传热系数的确定：
外墙：水泥砂浆+砖墙（240mm）+内粉刷（5mm）
内墙：内粉刷（5mm）+砖墙（240mm）+内粉刷（5mm）
地面：大理石（20mm）+钢筋混泥土（100mm）+内粉刷（5mm）
屋面：预制细石混泥土板（25mm），表面喷白色水泥浆+通风层（≥200mm）
+卷材防水层+水泥沙浆找平层（20mm）+保温层（沥青膨胀珍珠岩100mm）+隔汽层+现浇钢筋混泥土板+内粉刷（5mm）。
外窗：单层钢窗，6mm厚普通玻璃，窗高2 .4m。
内门：木门，高2.1m，大堂外门为玻璃门。
由以上建筑结构查得传热系数：
外墙K=1.97 W/（m2·o C）内墙K=1.73 W/（m2·o C）
地面K=3.12 W/（m2·o C）屋面 K=0.55 W/（m2·o C）
内门K=2.90 W/（m2·o C）
1.2 外墙和屋面瞬变传热形成的冷负荷：
Qc(τ) =KA（t’c(t)-t R）ka kρ
式中：Qc(τ)—通过外墙和屋面的得热量所形成的冷负荷，W
K —外墙和屋面的传热系数，W/（m2·oC）
F —外墙和屋面的面积，m2
tc(t)—外墙或屋面冷负荷逐时计算温度，oC
tn —室内设计温度，oC
t’c(t)= tc(t)+td
t’c(t)—经过修正的本地外墙或屋面计算温度逐时值，o C
td —地点（福州市）修正值
ka —外表面放热系数修正值
kρ—吸收系数修正
1.3 外窗瞬时传热冷负荷：
Qc(τ) =K w A W C W△t
式中：Qc(τ) —通过外墙和屋面的得热量所形成的冷负荷，W
A W —外墙和屋面的面积，m2
K w —玻璃窗传热系数，单层窗玻璃，取6.15W/（m2·o C）
△t—计算时刻下，结构的负荷温差
1.4 内墙、内门、地面楼板传热形成得冷负荷：
Qc(τ) =KF△t1s
式中：K —内结构传热系数，W/（m2·o C）
F —内结构面积，m2
△t1s—计算温差，空调房间邻室为通风较好、散热量较大的非空调房间，按外墙计算冷负荷。
2 过玻璃窗的日射得热引起的冷负荷
Qc(τ) =CaA w CsCiD j,max C LQ
式中：Qc(τ) —各小时的日射得热冷负荷；
A w —窗户面积，m2；
Ca—有效面积系数，单层钢窗取0.85；
C b —窗玻璃修正系数，0.89,查空气调节设计手册；
C i —窗内遮阳设施的遮阳系数。采用内活动百叶，朝阳面颜色为浅色，取0.65；
C LQ —窗玻璃冷负荷系数；
Dj,max—夏季各纬度带的日射得热因数最大值，W/m2 ；
3 人员散热引起的冷负荷
Qc(τ) =Qc(τ) x+Qc(τ) q
人体显热散热引起的冷负荷：
Qc(τ) x=q x nΦC LQ
人体潜热散热引起的冷负荷：
Qc(τ) q=q q nΦ
式中：Qc(τ) x —人体显热散热引起的冷负荷，W
Qc(τ) q —人体潜热散热引起的冷负荷，W
n —室内全部人；
Φ—群集系数；
C LQ—人体显热散热引起的冷负荷系数。
q x —不同室温和劳动性质的成年男子显热散热量W，由《暖通空调》表2-13查得
q q —不同室温和劳动性质的成年男子潜热散热量W，同上。
4照明散热引起的冷负荷
CL=1000n1n2NC LQ
式中：CL —照明散热形成的冷负荷，W
n1 —消耗功率系数，暗装荧光灯，镇流器装在顶棚内，取1.0
n2 —隔热系数，灯罩上有通风孔，取0.6
N —照明灯具所需功率，W，
C LQ —照明散热冷负荷系数，由教材《暖通空调》附录2-22查得
5设备散热冷负荷
祥见冷负荷计算表
6新风冷负荷
新风全冷负荷Qq(W)按下式计算:
Qq=ρmx(iw - in)/3.6
式中：ρ-- 夏季空调室外计算干球温度下的空气密度，1.2kg/m^3；
mx -- 新风量，m3/h；
iw -- 夏季室外计算参数下的焓值，kJ/kg；
in -- 室内空气的焓值，kJ/kg。
其中新风量= 空调房间人数* 房间中的人均新风量

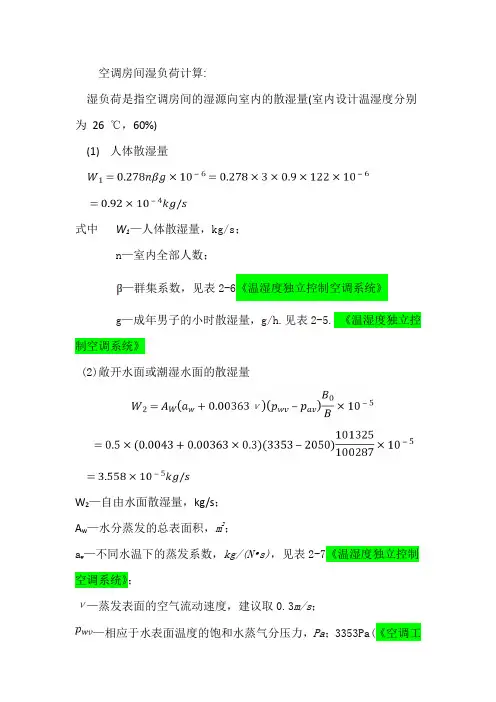

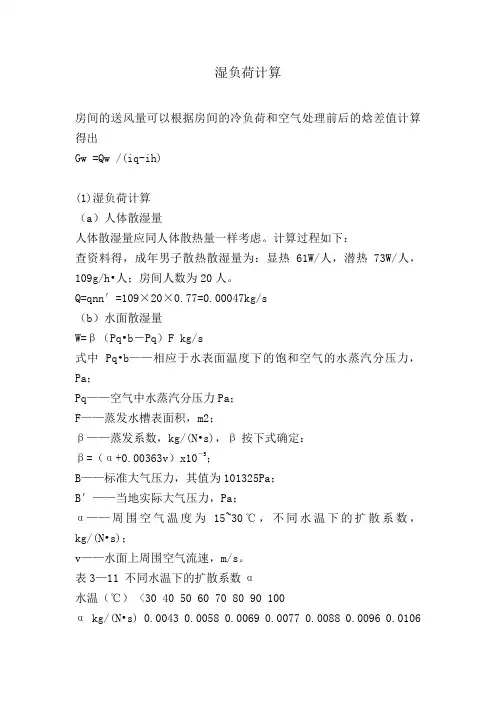

5.2 湿负荷计算
5.2.1 人体散湿量
Mw=0.001nΦg
式中：Mw —人体散湿量,kg/h
n —室内全部人数
Φ—群集系数,
g —成年男子的小时散湿量,g/h
5.2.2 食物散湿量
按最大值计算，取11.5g/h.人
说明:设备的散湿量不予考虑，仅有人员散湿量。
5.2.3 新风湿负荷
新风湿负荷Dx(kg/h)按下式计算:
Dx=ρm x(d w-d n)0.001
式中：m x -- 新风量，m3/h；
d w -- 夏季空调室外计算参数时的含湿量，g/kg；
d n -- 室内空气的含湿量，g/kg。
5.3 冷负荷计算
5.3.1逐时冷负荷系数法计算冷负荷
包厢1负荷计算结果如下表
表5-1逐时冷负荷
一层客房1～2
北外墙冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
t c(τ)36.3
35.9
35.5
35.2
34.9
34.8
34.8
34.9
35.3
35.8
0 36.50
td 0.00 kα 1.03 kρ0.90
t′c(τ)33.6
5
33.2
8
32.9
1
32.6
3
32.3
5
32.2
6
32.2
6
32.3
5
32.7
2
33.1
9 33.84
t R26.00
△t7.65 7.28 6.91 6.63 6.35 6.26 6.26 6.35 6.72 7.19 7.84 K 1.50
A 9.72
Q c(τ)
墙112 106 101 97 93 91 91 93 98 105 114
北外窗瞬时传热冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
t c(τ)29.9
30.8
31.5
31.9
32.2
32.2
32.0
31.6
30.8
29.9
0 29.10
td 1.00
t′c(τ)30.9
31.8
32.5
32.9
33.2
33.2
33.0
32.6
31.8
30.9
0 30.10
t R26.00
△t 4.90 5.80 6.50 6.90 7.20 7.20 7.00 6.60 5.80 4.90 4.10 c w 1.00
K w 6.15
A W 4.32
Q c(τ)
窗130 154 173 183 191 191 186 175 154 130 109
北外窗透入日射得热冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
C LQ0.24 0.25 0.38 0.61 0.78 0.80 0.71 0.40 0.13 0.12 0.11 Cα0.89
A w 4.32
C s0.86
C i0.65
D jmax580.00
Q c(τ)
日299 312 474 760 972 997 885 499 162 150 137
照明冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
C LQ0.74 0.76 0.79 0.81 0.83 0.84 0.86 0.87 0.89 0.90 0.92 n1 1.00
n20.60
N 120.00
Q c(τ) 53.2
8
54.7
2
56.8
8
58.3
2
59.7
6
60.4
8
61.9
2
62.6
4
64.0
8
64.8
0 66.24
人体显热散热形成的冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
C LQ0.40 0.33 0.28 0.24 0.21 0.66 0.74 0.79 0.82 0.85 0.87 q x58.00
n 2.00
Φ 1.00
Q c(τ)
显46.4
38.2
8
32.4
8
27.8
4
24.3
6
76.5
6
85.8
4
91.6
4
95.1
2
98.6
100.9
2
【备注】：客房使用时间为16：00～10：00
人体潜热散热形成的冷负荷
时间11.0
12.0
13.0
14.0
15.0
16.0
17.0
18.0
19.0
20.0
0 21.00
q x123.00 n 1.00
【备注】：客房使用时间为24小时，最大负荷出现时间为16：00。
5.3.2 新风负荷
Qq=ρmx(io- in)/3.6
式中：ρ-- 夏季空调室外计算干球温度下的空气密度，1.2kg/m^3；
mx -- 新风量，8212m3/S；
io—工程所在地夏季室外计算参数下的焓值，88.41kJ/kg；
in -- 室内空气的焓值，61.87kJ/kg。
△ Qq=1.2×8212×(88.41-61.87)/3.6=72.6(KW)
