2012年中考物理试题分类汇编力学作图题汇总 班别 姓名 (— ) 杠杆的力臂相关作图题
1在下面各图中作出力臂。
2.作出图中杠杆的力，力臂
3.作出下列图中所用最小力的示意图。
4.（1）如图是活塞式抽水机的摇柄，AOB
是一杠杆（2
）一个瓶盖起子，请标出支点
O 和阻力F2
（3
）在图中作出阻力
F2
、动力臂L1。13.作出定滑轮和动滑轮的杠杆示意图.
O
(二)、滑轮组绕线
1、按要求串绕滑轮组。（起作用的绳子根数分别是
2、
3、
4
、
4）
1 (1)
站在地面上的人想用尽可能小的力提升水桶请在图丙中画出．(2).
车子陷
在坑里画出图中滑轮组拖车的最佳绕法。（3）一位同学站在地面上，要利用如图所示的滑轮组提升重物。已知物重1000N，而绳子最多只能承受400N的拉力。请你帮他在图17中画出符合要求的绳子绕法。
（三）力的示意图作图．
1（1）重为1ON的木球静止在水面上，在图中画出它所受力的示意图．（2）在图中画出鸡蛋上浮时的受力示意图；( 3)小球正从斜面上加速滚下，在图中用力的图示法画出小球受到的力。
。
2（1）请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。(2)在图中画出小球受力的示意图．( 3)作出吸附在竖直磁性黑板上静止的棋子所受力的示意图（4）一物体A随着传送带一起沿水平方向向右做匀速运动，不计空
气阻力，请画出它受力情况的示意图。
3（1）物体受到两个力的作用处于平衡状态，其中一个力已画出，试画出另一个力的示意图。（2）小车受到200牛与水平方向成30度的斜向上的力，作出该力的示意图(3)如上图所示，工人用水平推力推水平地面上的货箱而未推动，请画出货箱所受其它力的示意图
4（1）玩具“不倒翁”被扳倒后会自立起来。请在图9中画出此时“不倒翁”所受重力支撑力的示意图，并画出重力相对于O点的力臂。（黑点表示“不倒翁”的重心）(2)如图斜面上一容器中盛水，左边的液面已经画好请画出右边的水面。
（四）仪器的读数及其基本使用
1（1）图8所示的刻度尺的最小分度值是______木块的长度为_____cm．（2）用A刻度尺测物块的长度是 cm。用B刻度尺测物块的长度是 cm（3）图示是测量乒乓球直径的一种方法它的直径是_______ cm．
2 (1)如图所示，弹簧秤的量程为________N所用拉力为_____________N.(2)用天平和量简测定矿石的密度．当天平平衡时右盘中砝码以及游码在标尺上的位置如图所示，矿石的质量是________g；矿石放入量筒前后，量筒中水面位置如图11一22所示，矿石的体积是______________cm3，密度是__________Kg/m3．
3 (1)某同学在做“研究杠杆平衡条件”的实验时，已在调节好的杠杆左端A点处挂上了两个钩码。为使杠杆处于水平平衡状态，应在杠杆上如何悬挂钩码？请在图14中分别画出两种不同挂法。(2)如图，自来水管中的水正在流淌，请大致画出B管中水面的位置。
1、一个重100牛的物体放在水平地面上保持静止，分别画出物体所受示意图。 ⑴重力示意图，⑵压力示意图，⑶支持力示意图，⑷物体受力示意图 2、用50牛的水平向右的力F在P处推小车，在图1中用力的示意图法画出力F。 图1 4、足球在各种状态时，忽略空气的阻力，完成力的示意图。 ⑴静止时受力示意图⑵静止时对地面压力示意图 ⑶在空中飞行时受力示意图⑷在草地上滚动时受力示意图⑸在光滑水平面滚动式受力示意图 5、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图中画出该物体的受力图。 6、按要求完成作图 ⑴木块静止在斜面时⑵木块匀速下滑时⑶当斜面光滑时 画出受力示意图画出受力示意图画出受力示意图 ⑷小球被挡板挡住，静止时画出小球受力示意图。 7、按要求完成示意图。
⑴当小球悬浮时⑵当小球加速上浮时⑶小球漂浮时， 画出受力示意图画出受力示意图画出受力示意图 8、在易拉罐内装进适量的水，能使罐侧立而不倒下。请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。 9、在图中画出小球受力的示意图． 10、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 11、一重为G的物体A随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请画出它受力情况的示意图。 8题图9题图10题图11题图 12、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受力的示意图。 13、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 14、小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重为和支持力的示意图。 15、如图车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 12题图13题图14题图15题图 16、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 17、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 18、如下图所示，唐师傅想用最省力的方法把一个油桶推上台阶。请你在图中画出这个力的示意图。 19、如图所示，物体A的质量是5kg，与A相连的细绳平行于水平桌面，当悬挂在滑轮下的物体B的质量是2kg时，它恰能匀速下降(不计滑轮重及滑轮与轴之间的摩擦，g=10N/Kg)，则A若要使B物体匀速上升，需要在A物体上施加一个水平向左的力。请在图中画出物体A匀速向右运动时的受力示意图。
初中物理 一、速度V（m/S）v=S/t S：路程t：时间 重力G（N）G=mg m：质量 g：重力加速度，常数，9.8N/kg或者10N/kg 密度ρ（kg/m3）ρ=m/v m：质量 V：体积 合力F合（N）方向相同：F合=F1+F2 方向相反：F合=F1-F2方向相反时，F1>F2 浮力F浮(N)F浮=G物-G视G视：物体在液体的重力 浮力F浮(N)F浮=G物 此公式只适用物体漂浮或悬浮 浮力F浮(N)F浮=G排=m排g=ρ液gV排 G排：排开液体的重力 m排：排开液体的质量 ρ液：液体的密度 V排：排开液体的体积(即浸入液体中的体积) 杠杆的平衡条件F1L1=F2L2F1：动力L1：动力臂 F2：阻力L2：阻力臂 定滑轮F=G物 S=hF：绳子自由端受到的拉力 G物：物体的重力 S：绳子自由端移动的距离 h：物体升高的距离 动滑轮F=（G物+G轮)/2 S=2hG物：物体的重力 G轮：动滑轮的重力 滑轮组F=（G物+G轮） S=nhn：通过动滑轮绳子的段数 机械功W（J）W=Fs F：力 s：在力的方向上移动的距离
有用功W有=G物h 总功W总W总=Fs适用滑轮组竖直放置时 机械效率η=W有/W总×100% 功率P（w）P=w/t W：功 t：时间 压强p（Pa）P=F/s F：压力 S：受力面积 液体压强p（Pa）P=ρgh ρ：液体的密度 h：深度（从液面到所求点的竖直距离） 热量Q（J）Q=cm△t c：物质的比热容 m：质量 △t：温度的变化值 燃料燃烧放出 的热量Q（J）Q=mq m：质量 q：热值 常用的物理公式与重要知识点 一．物理公式(单位）公式备注公式的变形 串联电路电流I（A）I=I1=I2=……电流处处相等 串联电路电压U（V）U=U1+U2+……串联电路起分压作用 串联电路电阻R（Ω）R=R1+R2+…… 并联电路电流I（A）I=I1+I2+……干路电流等于各支路电流之和（分流）并联电路电压U（V）U=U1=U2=…… 并联电路电阻R（Ω）1/R=1/R1+1/R2+…… 欧姆定律I=U/I 电路中的电流与电压成正比，与电阻成反比 电流定义式I=Q/t Q：电荷量（库仑） t：时间（S）
力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F 在P 处推小车，在图3中用力的示意图法画出力F 。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A 点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 图5 图6 7、图7所示，一辆重为240牛的小车受到60牛的 水平向右的拉力作用，在水平地面上作匀速直线运动。 请用力的示意图法在图中画出物体受到的摩擦力f （f 的 作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 图7 8、如图8所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 A B 图8 图9 图10 11、如图11所示已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、如图12所示作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 13、如图13所示作出在斜面上匀速下滑物块的受力示意图。 图1 图2 图3 图4
力学作图 1．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点） 2．（2019·孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B 受到的重力和摩擦力的示意图（两力均画在重心上）。 3（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。 4．(2019·德州)如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。 5.(2019·青岛)如图，物体A、B 在力F 作用下，以相同的速度在水平面上向右做匀速直线运动。请画出物体B 在水平方向上的受力示意图。 6. (2019·安徽)如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。
7．（2019·贵港）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。 8．(2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。 9．（2019·德阳）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。 10．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。其以快速、平稳、舒适为世界所称道。如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。请作出硬币在竖直方向受力的示意图（O为重心）。 11. (2019·遂宁)在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。 【
中考复习之作图专题 力学作图题专题训练 作图题解题技法 1．作图题的特点 作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是： (1)规律性 作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平． (2)量化性 作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在 图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同 时也能展现学生在学习过程中各学科的综合能力． (3)需求性 作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力． 2．作图题的解答方法 作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法． (1)力的示意图 作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故 的添加和省去一个力。 例1．画出图所示斜面上小球所受重力的示意图． 分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力， 而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的三 要素，才能准确地用力的示意图表示这个力。而力的示意图只要求画出力的 作用点和方向即可，力的大小可标可不标。 （2）光学作图 根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容。利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解． 例2．如图所示，太阳光与水平面成60o角，要利用平面镜使太阳光沿竖直方向 照亮井底，请通过作图确定平面镜位置，镜面与水平面所成角的度数应等 于· 分析：此题描述的是关于光的反射现象的问题，应该以光的反射定律为依据， 作出合理的图解．题目中给出了光路要求；这样就可以确定反射光线和入射光线之间的夹角
力学作图专题 1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。 7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 图29 图30 图31 8、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 图25图26 图27 图28
9、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、物体随水平传送带匀速移动，作出物体所受力的示意图。 13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。 16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
2.4 力学作图题 1. (2019·安徽)如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。 【答案】如图所示： 【解析】忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示。 2．（2019·贵港）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。 【答案】如图所示 【解析】小球离开弹簧后，由于惯性原因，小球会在空中继续向上运动，其受力情况是只受到重力的作用。根据重力的方向竖直向下即可画出它的示意图，如图所示。 G 3．(2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。
【答案】见解析 【解析】货物随传送带一起水平向右做匀速直线运动，货物与传送带间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力；重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，画出表示重力和支持力的射线标出箭头、字母，具体作图如下： 4．（2019·德阳）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。 【答案】见解析 【解析】 雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。过雨燕重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F 表示，注意两条线段长度要相等，如图所示： 5．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。其以快速、平稳、舒适为世界所称道。如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。请作出硬币在竖直方向受力的示意图（O为重心）。
2017年上期八年级物理力学作图专题 1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F在P处推小车，在图3中用力的示意图法画出力F。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。（作用点在A点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。 7、图7所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点） 如下图所示，做出木块和小球受力示意图。 8、如图8所示，物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图9所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 10、如图10所示物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、如图11所示，物体随水平传送带匀速移动，作出物体所受力的示意图。
12、物体甲重40牛，物体乙重70牛，如图12所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 13、如图13所示，作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 14、粗细均匀重为3N的木棒靠在墙上如图14所示，请你在图上作出木棒所受重力的示意图。 15、如图15是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 16、如图16，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 17、如图17所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 18、一个足球沿如图18所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 19、如图19所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。 20、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图20所示。当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。 21、作出图21中物体对各支持面的压力的示意图。 22、请分别画出如图22所示下列各图中杠杆的动力臂和阻力臂。
力学作图题练习 1、如下面左图所示，小明用100N的力推墙壁，请画出该力的示意图 2、小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在上面右图中作出他所受重力和支持力的示意图。 3、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计） 4、传送带上有一个物体M，质量为2kg,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上面右图中画出M受力情况的示意图． 5、画出图甲杠杆的支点、动力、阻力、动力臂和阻力臂． 甲乙丙丁 6、玩具“不倒翁”被扳倒后会自动立起来。请你在图乙中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。（黑点表示“不倒翁”的重心） 7、画出使杠杆AB在图丙所示位置静止时，需在A点加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂。 8、图丁中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。 9、用滑轮组拉出陷人泥中的汽车。在图中画出最省力的绳子绕法。 10、某人站在地上，用一根只能承受600N的绳子提起1700N的重物，应该怎样装配滑轮组（不计滑轮重）？（请在上面右边的方框内画出装配图） 11、下面左图中重为3N的玩具小车沿斜面向上运动，请画出小车所受重力的示意图。
12、一木块静止在斜面上，在上面中间的图中画出这个木块所受各力的示意图。 13、在上面右图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。 14、下面左图为空中飞行的足球，请在图中画出球所受重力的示意图。 15、在上面中间的图中，物体静止放在水平桌面上，请作出物体所受各力的示意图． 16、在上面右边的图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。 17、如下面左图所示，在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它受到的摩擦力的示意图.。 18、在上面中间的图中，电灯静止不动，画出电灯所受各力的示意图。 19、斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在上面右图中画出这两个力的示意图。 20、在下面右图中,一个小球正在下沉，请用力的示意图画出木球所受到的各力。 21、上面中间的图为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图。 22、画出上面右图中斜面上小球所受重力的示意图 23、如图所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）。 24、如图所示，一根细绳把重为G的小球挂在墙上，试画出小球受力的示意图。 25、如图所示，一小球悬浮于盛水杯中，在图中画出小球所受各力的示意图。 26、、在水平地面上有一辆小车，甲用6 N的力水平向右推车；乙用9 N的力向右上方与水平面成30°角拉车，在上面的右图中作出这两个力的示意图。 27、在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你在上面中间的图中画出汽车受力的示意图。 M

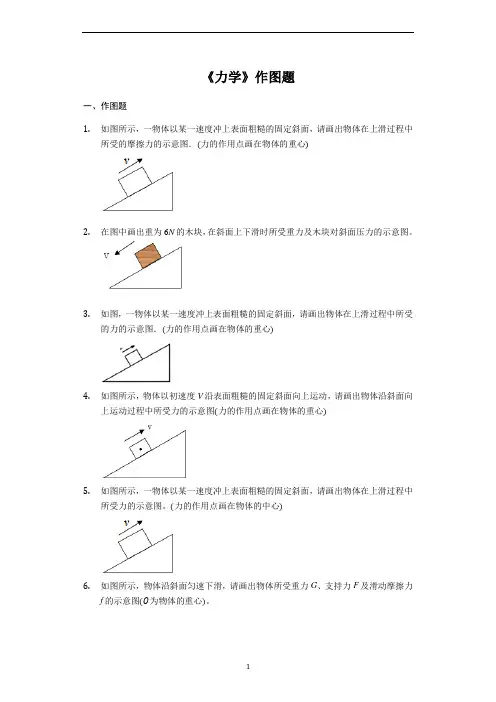

1 期中作图训练题 1、如图所示，物体A 置于小车上随小车一起在平直路面上向右做匀速直线运动。请在图中画出这一过程中物体A 所受力的示意图（忽略空气阻力）。 2、滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示。滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图 3、一物体置于小车上，随小车一起在平直的路面上向左运动，当小车遇障碍物受阻停止后，物体在小车上仍向左运动，且速度越来越慢，请在图中画出这一过程中物体在水平方向．．．． 上所受力的示意图 4．一个作圆周运动的小球，请画出它所受重力和绳子对它的拉力．．．．．．．．．． 的示意图 5、如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图。（力的作用点画在物体的重心,G ＞ｆ） 6、氢气球下吊一小重物G 在空气中做匀速直线运动，若不计空气阻力和风力影响，小重物G 恰沿MN 方向匀速上升，请在甲乙两图中选出正确的图，并在正确的图上画出小重物．．．．．．．．．．．．G ．的受力示意图．．．．．． 7、如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速．． 运动，不考虑空气阻力，请画出此时小球的受力示意图。 8、从斜面上A 点下滑的物体，在粗糙的水平面上滑行到C 点静止， 请作出物体在C 点受到的力的示意图。 9、如图所示，小芳在做“探究影响滑动摩擦力大小因素”的实验时， 操作的错误是＿＿＿＿＿＿＿。纠正错误后，若在木块上再放一个砝 码，则木块运动时受到的滑动摩擦力将＿＿＿＿（选填“变大”、“变小” 或“不变”）。请在图上画出木板．． 所受摩擦力的示意图。 1题图 2题图 3题图 4题图 5题图 6题图 7题图 8题图 9题图
力学作图专项练习题 1、如下面左图所示,小明用100N的力推墙壁,请画出该力的示意图 2、小华就是一位喜欢运动的学生,她现在正在斜坡上滑雪,请在上面右图中作出她所受重力与支持力的示意图。 3、某同学在体育锻炼时,推出一个重为40牛顿的铅球,请在下面左图中作出这个铅球在空中运动时,所受各力的示意图(空气阻力不计) 4、玩具“不倒翁”被扳倒后会自动立起来。请您在左图中画出此时“不倒翁”所受重力的示意图,并画出重力相对于O点的力臂。( 黑点表示“不倒翁”的重心) 5、画出使杠杆AB在中图所示位置静止时,需在A点加一个力F,要使这个力最小,请在图上画出F的示意图,并标明它的力臂。 6、右图中ABO可瞧成杠杆,O 为支点,请在图中画出该杠杆的动力臂与所受阻力的示意图。 7、传送带上有一个物体M, 质量为2kg ,它与传送带一起以 lm/s的速度在水平方向向右匀速 运动,不计空气阻力.请在上面右 图中画出M受力情况的示意图. 8、用滑轮组拉出陷人泥中的汽车。在图中画出最省力的绳子绕法。 9、某人站在地上,用一根只能承受600N的绳子提起1700N的重物,应该 怎样装配滑轮组(不计滑轮重)？(请在右边的方框内画出装配图) 10、下面图中重为3N的玩具小车沿斜面向上运动,请画出小车所受重力的示意图。 11一木块静止在斜面上,在图中画出这个木块所受各力的示意图。 12、在图中,用50N的水平向右的力作用在质量为2kg的砖块A上时,砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。 13、下面左图为空中飞行的足球,请在图中画出球所受重力的示意图。 14、在图中,一物体以某一初速度冲上光滑斜面, 请作出该物体受力的示意图。 15、在右图中,重2N的水杯放在水平桌面上静止不动,试画出水杯对桌面压力的示意图。

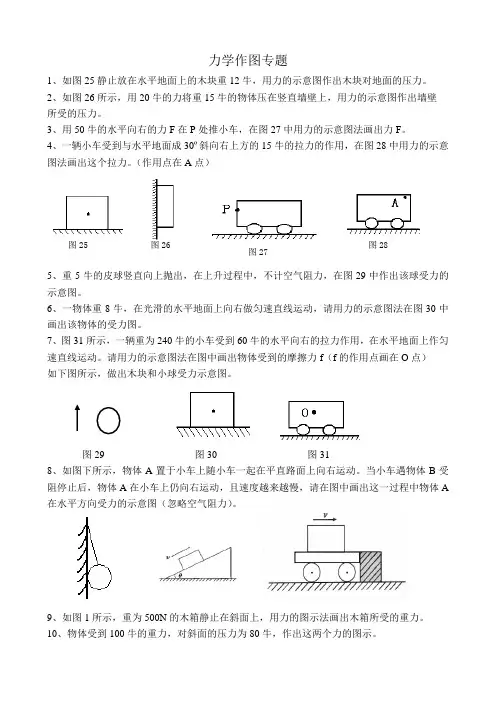

初中物理力学作图题 力学作图专题 1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 3、用50牛的水平向右的力F 在P 处推小车，在图27中用力的示意图法画出力F 。 4、一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在A 点） 5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的 示意图。 6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。 7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f （f 的作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 图29 图30 图31 8、如图下所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 9、如图1所示，重为500N 的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 图25 图26 图27 图28
10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 12、物体随水平传送带匀速移动，作出物体所受力的示意图。 13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。 16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。 19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。 20、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。 21、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。 22、如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。
力学作图专题复习 知识储备： 1、力的、和叫做力的三要素。 2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的，线段的起点或终点表示力的，在同一个图中，力越大，线段应该越。有时还可以在力的示意图旁用数字和单位标出力的。 3、物体由于而产生的力叫弹力。 4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。 5、地面附近的物体由于地球的而使物体受到的力叫重力。重力的方向是，重力的作用点 在。 6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种相对运动的力，这种力叫摩擦力。 7、摩擦力的方向总是与物体相对运动的方向。 8、一个物体在两个力的作用下，如果保持状态或状态，我们就说这两个力平衡。 9、二力平衡的条件是。 10、杠杆绕着的点叫做支点；使杠杆转动的力叫；阻碍杠杆转动的力叫。 11、通过力的作用点沿力的所画的直线叫做力的作用线。 12、从支点到叫动力臂；从支点到叫阻力臂。 13、杠杆的平衡条件是。 14、使用滑轮组时，若有n段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的。 15、浮力的方向是。 16、浸没在液体中的物体，当F浮G物时，下沉；当F浮G物时，悬浮；当F浮G物时，上浮，最后漂浮，此时F浮G物。 一、力的示意图作图： 1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。具体方法请按以下三步进行。 (1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上） (2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。） (3). 明确表示力的字母；（如上所示） 2、练习： 1、下面左图中重为3N的玩具小车沿斜面向上运动，请画出小车所受重力的示意图。 2、一木块静止在斜面上，在上面中间的图中画出这个木块所受各力的示意图。 3、在上面右图中，用50N的水平向右的力作用在质量为2kg的砖块A上时，砖块处于静止。在图中画出砖块在竖直方向所受各力的示意图。 3、在上面中间的图中，物体静止放在水平桌面上，请作出物体所受各力的示意图． 4、在上面右边的图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。
力学作图题专题练习 1（眉山12）.小钟同学在做模拟引力实验时，用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动。如图所示，请你画出橡皮受到的重力和拉力的示意图。 2、（眉山09）.如图所示,地球上几个地方的苹果都可以向“下”落,请在图中画出A树上某一苹果所受重力的示意图。 3.(11乐山）如图所示，一个物体沿光滑斜面下滑，请作出物体所受重力和支持力的示意图。 4)如图所示，长方体木块静止在水平地面上，请画出木块受到所有力的示意图． 5)悬挂的小球摆动到图11所示位置，请画出这时小球所受重力和托力的示意图 6)图10是福娃踢出去的足球，请在图中画出足球在空中飞行时的受力示意图。（不考虑空气阻力） 7)如图所示小物块A在固定的斜面B上恰能匀速下滑，请在图中画出A下滑时受到斜面的摩擦力的示意图。 8)图5是地球表面附近的一些物体，请画出飞机所受重力的示意图。 9)（2分）如图7所示，一辆小汽车在水平公路上沿直线匀速行驶，请以0点为力的作用点画出小汽车在水平方向受到的牵引力F和阻力的示意图。 10)如图所示，小物块A在固定的斜面B上恰能匀速下滑， 请在图中画出A下滑时受到斜面的摩擦力的示意图。 11)如图所示，是在2008年5月24日四川汶川抗震救灾中，一架沿水平直线匀速飞行的直升机A用悬索将质量为m的大型机械B吊到唐家山堰塞湖坝顶的情景，请画出机械B的受力示意图（不计空气阻力和浮力）。 12)（1）请在图l1中画出小鸟受到的重力的示意图。 A B 1３．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近 铁块时，铁块所受摩擦力的示意图。（图中已标出摩擦力的作用 点） 1４)粗细均匀重为3N的木棒靠在墙上如图6所示，请你 在图上作出木棒所受重力的示意图。
图25 图26 力学作图专题 如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。 如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁 所受的压力。 用50牛的水平向右的力F 在P 处推小车，在图27中用力的示意图法画出力F 。 一辆小车受到与水平地面成30o斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。（作用点在 A 点） 重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。 一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。 图29 图30 图31 如图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f （f 的作用点画在O 点） 如下图所示，做出木块和小球受力示意图。 如图下所示，物体A 置于小车上随小车一起在平直路面上向右运动。当小车遇物体B 受阻停止后，物体A 在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。 V 图27 图28
如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。 物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。 已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。 物体随水平传送带匀速移动，作出物体所受力的示意图。 物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。 粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。 如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图． 如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
个性化教学辅导教案 力学作图涉及的知识点主要有：物体所受的重力、弹力、摩擦力的示意图；综合分析物体所受到的力作图；杠杆所受到的力及力臂作图；滑轮组的绕线。 一、指定力的示意图 1.【题型纵览】作重力、弹力（拉力、压力、支持力推力、与水平方向成某一角度的拉力或推力）、摩擦力、浮力等的示意图。 2.【作图技法】1.确定受力物体、力的作用点和方向（只画出题目中要求的力）。 2.在箭头附近标明力的符号，如果已知力的大小要标明力的数值和单位。 3.同一物体受到两个或两个以上的力，作用点一般取在同一个点上（若作用点不明确，通常都取在物体的重心上）。 4.在同一个图中，力越大，表示力的线段越长。 特别提醒：①画重力的示意图时，作用点必须画在重心上，且方向一定是竖直向下； ②画压力示意图时，压力的作用点务必画在受力物体表面上，且压力作用线与接触面垂直关系画垂直符号；③画与水平方向成一定角度的拉力或推力时，一定要标注角度。 ④画力的图示时，一定要画出标度，线段的总长度是标度的整数倍。 3.【典例剖析】 例1：如图所示，小车在水平面上运动，受到与水平面成30°角的斜向右上方100N的力，画出小车受到的拉力的示意图．
【解析】拉力的作用点在小车右边缘的中点，方向与水平方向成30°角斜向右上方，大小为100N；如下图所示： 例2：如图所示，橡皮用细线拴住作圆周运动，请画出橡皮所受重力的示意图． 【解析】橡皮所受的重力竖直向下，从橡皮的重心向下作重力的示意图，如图所示： 例3如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图． 【解析】受力物体是托盘，故苹果对托盘的压力F的作用点在托盘上，压力的方向是竖直向下的．如图所示： 例4：如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．
专题训练八作图题 一、光学部分(25分) 1．(4分)物体AB放在平面镜前，AB的像． 2．(3分)物体AB放在平面镜前，画出能看到AB像的范围． 3．(3分)在图中画出合适的透镜． 4．(3分)利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件． 5．(4分)图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′． 6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么 (1)把烛焰放在______点，图上出现的像最小； (2)把烛焰放在______点，屏上出现的像最大； (3)把烛焰放在______点，屏上不出现烛焰的像； (4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”) 二、力学部分(35分)
7．(5分)沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力． 8．(5分)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示． 9．(5分)一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝10 N/kg) 10．(5分)重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力． 11．(5分)小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？ 12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向． 13．(5分)在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂． 三、电学部分(电和磁、家用电路设计题) (40分) 14．(5分)请在图中标出条形磁体的两极． 15．(5分)已知通电螺线管中的电流方向，标出小磁针的N极．
杠 杆 作 图 一、作力臂 1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。 2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。 3．（1）如左图所示，杠杆AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂． （2）右图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂 F 2 F 1 O
F2 F1O （3）右图是一台简易吊车的示意图，请画出F1、F2的力臂L1、L2。 （4）如左图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。 4．生活中有许多的器械利用杠杆原理来工作的： （1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。 （2）抽水机如右下图所示，O为支点，请画出力F1 和F 2 的力臂． （ 3）铁锹是一种杠杆，请在右图中画出 F1和F2的力臂L1和L2。 二、作五要素 5．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂 6．如左图所示，请你画出这根钓鱼竿杠杆五要素。 7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O点转的杠杆，画出这时的杠杆五要素。 8．下图为一指甲刀的示意图，它由三个杠杆组成，若用F l的力剪指甲时，试画出三个杠杆的五要素。 三、已知力臂作力 9．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。 , 1
2012年中考物理试题分类汇编力学作图题汇总 班别 姓名 (— ) 杠杆的力臂相关作图题 1在下面各图中作出力臂。 2.作出图中杠杆的力，力臂 3.作出下列图中所用最小力的示意图。 4.（1）如图是活塞式抽水机的摇柄，AOB 是一杠杆（2 ）一个瓶盖起子，请标出支点 O 和阻力F2 （3 ）在图中作出阻力 F2 、动力臂L1。13.作出定滑轮和动滑轮的杠杆示意图. O
(二)、滑轮组绕线 1、按要求串绕滑轮组。（起作用的绳子根数分别是 2、 3、 4 、 4） 1 (1) 站在地面上的人想用尽可能小的力提升水桶请在图丙中画出．(2). 车子陷 在坑里画出图中滑轮组拖车的最佳绕法。（3）一位同学站在地面上，要利用如图所示的滑轮组提升重物。已知物重1000N，而绳子最多只能承受400N的拉力。请你帮他在图17中画出符合要求的绳子绕法。 （三）力的示意图作图． 1（1）重为1ON的木球静止在水面上，在图中画出它所受力的示意图．（2）在图中画出鸡蛋上浮时的受力示意图；( 3)小球正从斜面上加速滚下，在图中用力的图示法画出小球受到的力。 。 2（1）请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。(2)在图中画出小球受力的示意图．( 3)作出吸附在竖直磁性黑板上静止的棋子所受力的示意图（4）一物体A随着传送带一起沿水平方向向右做匀速运动，不计空 气阻力，请画出它受力情况的示意图。
3（1）物体受到两个力的作用处于平衡状态，其中一个力已画出，试画出另一个力的示意图。（2）小车受到200牛与水平方向成30度的斜向上的力，作出该力的示意图(3)如上图所示，工人用水平推力推水平地面上的货箱而未推动，请画出货箱所受其它力的示意图 4（1）玩具“不倒翁”被扳倒后会自立起来。请在图9中画出此时“不倒翁”所受重力支撑力的示意图，并画出重力相对于O点的力臂。（黑点表示“不倒翁”的重心）(2)如图斜面上一容器中盛水，左边的液面已经画好请画出右边的水面。 （四）仪器的读数及其基本使用 1（1）图8所示的刻度尺的最小分度值是______木块的长度为_____cm．（2）用A刻度尺测物块的长度是 cm。用B刻度尺测物块的长度是 cm（3）图示是测量乒乓球直径的一种方法它的直径是_______ cm． 2 (1)如图所示，弹簧秤的量程为________N所用拉力为_____________N.(2)用天平和量简测定矿石的密度．当天平平衡时右盘中砝码以及游码在标尺上的位置如图所示，矿石的质量是________g；矿石放入量筒前后，量筒中水面位置如图11一22所示，矿石的体积是______________cm3，密度是__________Kg/m3．
