一、编制依据
1、工程施工图纸
2、工程合同条款
3、xx市建委相关文件
4、xx市建筑工程质量监督站《建筑工程质量监督文件汇编》
5、现行《建筑安装工程施工规范》和《建筑安装工程质量评定
标准》
二、工程概况
本工程位于xx市共青团路与中心路交界、xx饭店对面，工程为办公、公寓、商店、超市集一体的综合性商务楼建筑总面积62950m2，办公楼地下二层，地上二十八层（不包括顶层机房和水箱间），其总高度到屋面钢架顶米，公寓楼地下一层，地上十八层，其总高度到屋面女儿墙顶米，裙房为四层，完全把办公楼和公寓楼融合为一个连体；所以本工程地下二层为水泵房和消防水池、换热站、配电房，地下一层为汽车库，局部战时作为人防建筑，一层为沿街商店及消防控制中心，二层为办公，三、四层为办公及超市，主楼分为两个部分：西部五～二十八层为商务办公，局部二十九层为电梯机房，三十层为水箱间，东部五～十八层为公寓。该工程主要设置配置有：
1、电气部分：
动力、照明、弱电（电话综合布线系统、消防报警联动系统、有线电视系统、广播系统、电视保安监控系统）、防雷接地系统等。
2、管道部分：
生活冷水系统、生活污水系统、雨水系统、消火栓系统、自动喷淋系统、空调系统、采暖系统。
3、暖通部分：
空调风系统、排风系统、送风系统、防排烟系统。
三、工程特点：
1、本工程为新建综合楼，楼内设施较完善，功能齐全，技术含量高。为此我们将在安装施工过程中，结合本工程的特点，配合好土建施工，统筹安排，协调配合，优质高效的完成任务。
2、本工程施工工期紧，专业交叉施工多，技术难度大，工程量大，劳动力组织及管理机构配备是否合理，将影响建设方的社会效益。因此，我们将发挥各职能部门的积极性，精心施工，以竣工验收日期不变为基准，全部实行倒排计划，投入最精干的队伍，以严密的组织机构落实详细的施工计划，强化管理，严格执行质量管理制度，保证工程施工质量。
四、施工准备
（一）、施工布置原则
1、集中力量保重点、保工期，在人力、物力、机械上给安装工程以充分保证，专业技术人员协助指导项目施工班组组织好施工工作，并做好各方面的协调配合。
2、学习和熟悉图纸，及时预审、会审图纸，组织各专业与设计、监理、建设单位共同协商解决工程上的问题，以保证工程的顺利进行。
3、组织各专业人员学习合同有关内容，学习施工规范、学习市质、安监督站相关文件和《条例》。编制有权威性的施工组织设计，严格按照操作规程进行施工。
4、做好施工预算工作，按时上报材料计划并及时组织进场。
5、做好临电布置，机械设备的排布，使施工现场规划合理布置有序。
（二）、施工组织
组织强有力的安装管理班子，负责本工程安装施工的组织与管理。鉴于本工程质量要求高、工艺复杂、工作量大等特点，我们选拔一批吃苦耐劳、能打硬仗、操作技能高的人员组成精良职工队伍。在项目经理和各职能部门的领导下，优质高速低耗地完成安装任务。现场质量管理网络如下：
（三）、施工配合
1、安装各工种之间的配合:
（1）、通风空调工程与管道、强电、弱电配合：
根据各专业设计图纸，各工种本着小管道让大管道，有压管让无压管的原则，依风道的布置，确定和调整本工程管道和电气线路的走向及支架、灯具的位置，风管尽早安装，以便给其它工种创造更有利的施工条件。
（2）、保温配合：隔热保温施工，按施工作业分段、分系统，管道安装后及时试压，合格验收后交保温作业。安装一个系统试压一个系统，验收一个系统，保温一个系统。
（3）、油漆配合：施工中各种管道、支架，先除锈刷底漆，待交工前按统一色泽规定刷面漆，个别情况需全部刷完的由现场情况确定。
（4）、设备安装与管道、电气的配合：设备订货尽快就位，为管道配管、电气接线创造条件。
（5）、设备试运转与空调调试的配合：设备试运转由电工先将电机调试合格，设备试运转以设备钳工为主，强、弱电配合，空调调试则以专业技术人员为主，组成各工种参加的调试小组，统一安排试车试调工作。
（6）、自动消防系统调试的配合，自动消防调试以管道和弱电配合进行，消防栓由管道组确定调试方案，并为主操作，消防报警调试由弱电组提出方案，并为主操作。
2、安装与土建配合：
（1）、预埋预留配合：预留人员按设计图纸进行预埋预留，预留中不得随意损伤建筑结构，与土建结构矛盾处，由项目技术负责人协调处理。在楼板、地面、墙体内，错、漏、堵塞或设计增加的埋管，在未隐蔽前补埋，板上、墙上留设备进入孔，孔的大小与位置由设计确定或各工种技术负责人在现场与土建协商确定。
（2）、安装施工的配合：
1）、卫生间施工配合：在土建主体施工时配合留洞，安装施工时按土建标高与图纸对照施工。器具安装前要求先做好墙面防水，进行内装修，土建施工不得损坏安装管口。
2）、暗设箱盒以及墙面上开关插座的配合：暗设箱盒安排在土建抹灰前，确定抹灰厚度基准后进行，开关、插座在装饰面层时配合施工。
3）、设备基础留孔的配合：设备基础尽早浇灌，未达到百分之七十强度，不得安装设备，基础尺寸、位置及留孔要详细检查和复查，并进行检查后的上下道工序移交。
4）、施工用电及场地使用配合：因施工人员多，穿插作业多，对施工用电、现场交通及场地使用由施工负责人统一安排，协调解决；对于现场施工用电，严格按本方案进行布置（见附图），其费用按相关规定计取。
5）、灯具、开关、插座面板安装配合：灯具、开关、插座面板做到位置正确，施工时不损坏墙面，如孔洞较大先作处理，在装饰完后再装箱盖面板。
6）、成品保护配合：安装施工不随意在墙体上打洞，因特殊原因必须打洞时，与土建协商确定位置和孔洞的大小，安装施工中注意对墙面的保护，以防污染。
通过甲方与各单位协调共同搞好安装成品的保护，施工人员不得随意扳动已安装好的管道线路、开关、阀门等，不得随意取走预埋管的管堵，未交工的厕所不得使用。
3、安装与二次装修的配合
（1）、吊顶内主体安装与装修的配合：为了尽快给二次装修提供条件，我们在吊顶内主体安装前先作好吊顶检查工作，再突击力量安装，并做到施工一层，完善一层，移交一层。
（2）、灯具、灯头盒安装与吊顶的配合：灯具、灯头盒、烟感、温感、接线盒等先在预埋阶段固定，吊顶前确定孔位、孔的大小再配管接线，烟感、探头待吊顶完工后安装，其布局与装修协调。
4、安装与建设单位的配合
（1）、图纸及设计变更资料，由甲方按规定数量及时提供，安装与设计有关的事宜由监理单位协调。
（2）、本工程由监理单位现场对各专业进行施工监理，我们将认真服从监理单位的监督指令，接受监理单位的质量监督管理，在工程进度、材料管理、质量管理、工程验收等各方面都为监理单位开展工程监督提供方便条件。
（3）、对于甲方指定的分包工程项目，在工作范围和职责分清的情况下，认真完成好自身负责的各项工作，积极给对方创造便利条件。
（4）、施工过程中甲方及监理对安装质量进行监督。设备开箱检查、隐蔽验收、试车、测量、试压均约请甲方及监理单位有关人员参加验收。
（四）、施工进度控制计划
根据建设单位和施工合同，我公司本着为社会服务、为业主服务的原则，尽快发挥大厦的功能。积极统筹安排，注重整体协调，努力加快工程进度，确保工程如期竣工，力争提前交付使用。为确保目标的实现，使土建、安装、装修能展开立体交叉作业面，本工程设置以下各个主要进度控制阶段：
第一个控制阶段：年6月15日～年6月20日预留预埋完成
第二个控制阶段：年8月20日～年8月31日全面进行安装
第三个控制阶段：年9月1日～年11月10日进行各专业系统调试、清理、试车。
第四控制阶段：年11月1日～年12月20日竣工验收
五、劳动力计划安排
预留预埋阶段：
电工：10人；焊工：5人；
管道： 3人；通风工：2人。
安装阶段：
电工：80人；焊工：18人；
管道：85人；通风工：30人。
我济南分公司（注：xx地区属济南分公司管辖之内）安装人员共750人，其中电工250人，管道工350人，通风工110人，电焊工65人，分布在济南市及周边县市各个项目，具体根据本工程的施工进度随时调整劳动力。
六、主要工序施工技术措施
1、预留、预埋这一阶段解决全部混凝土板、墙内的预埋管、预留孔洞、预埋件、预留套管等项工作。做好预埋、预留，避免打洞剔凿，是保证工程主体顺利竣工的重要工序，也是以后安装顺利进行的基础工序。预留、预埋工程的质量是整个安装工程质量的重要组成部分，也是整个工程质量和功能的重要保证条件。预留预埋重点抓好以下几点：
（1）、依据设计图纸及会审确定的意见，各专业绘制施工草图，标好预留预埋管、预留洞的详细坐标、标高。主要包括电气管及接线箱（盒）的预埋，暗装配电箱、消防箱，穿越楼板及现浇楼板、
板墙管道的孔洞预留，坚决做到不漏埋、不漏留、不影响施工进度及结构质量，每层和每个部位，经监理或甲方验收合格后，再进行下一层和下一个部位施工。当电气预埋管一次不能到位的，用木方块预留管槽或开关、插座预留洞，没有吊顶的地方预埋各种器具的接线盒、配电箱、消防箱等其它较大的预留洞，均采用相应尺寸的木盒留设预留洞，并配合土建做好结构加固。所有墙体内管道工程在装修前敷好。对水、暖专业所有穿越楼板、板墙的管道需要预留时均采用相应大小木盒或钢管进行预留或预埋，水暖专业所有穿越楼板和墙体的管道，均预埋套管。由于墙体部分为钢筋混凝土结构，开关插座盒埋深受结构钢筋限制，为保证结构质量，由技术负责人协调配置，严禁私自随意割断钢筋，进盒钢管一般煨制“一字”弯，保证盒面与结构墙面水平，对由于钢筋间距小，无法提弯的，使盘面与墙面保持最小距离。拆模后根据现场尺寸加套相应尺寸的校正盒，保证墙面抹完灰后盘面与墙面距离不大于5毫米。
（2）、保证预埋的管材、套管、预埋件等材料符合设计要求和规范规定。选材不准以小代大，以次充好。
（3）提前做好预留、预埋管件的加工制作。保证制作质量，及时运至现场，保证工程正常进行。
（4）、预埋管、预留洞和模具，经审核符合质量要求后使用，按技术负责人绘制的施工草图进行安装，安装平整、牢固，并保证焊接的质量和接地性能良好。严格按图施工，重点是坐标、标高、埋设深度、牢固性、平整度。土建打混凝土浇筑前全面检查，做好记录，防止预埋管件的位移、堵塞、孔洞的变形和坐标、标高不准确。为保
证将来安装顺直，成排的套管、孔洞拉线验证，并按层次、部位做详细的隐蔽工程记录，请建设单位及监理单位验收。
（5）、土建混凝土施工时派专人看护，防止位移、堵塞等现象发生，并在土建拆模后立即进行复查及时纠正不足。
（6）、防雷接地系统按图纸确定的点及位置，认真焊接，保证焊接质量，逐级检查，请建设单位及监理单位验收，做好记录，按规定进行摇测，保证电阻值符合设计和规范要求。
2、工程施工遵守的技术标准、规范如下：
（1）、GB50242——2002《给排水、采暖工程施工及验收规范》（2）、GB50303——2002《建筑电气工程施工及验收规范》
（3）、GB50243——2002《通风与空调工程施工及验收规范》
（4）、GB50300——2001《建筑工程施工质量验收统一标准》
（5）、GBJ302——88《建筑采暖与煤气工程质量检验评定标准》
（6）、GBJ304——88《通风与空调工程质量检验评定标准》
（7）、《消防质量通病措施》
（8）、GB/510P01001-88《建筑安装工艺标准及操作规程》
（9）、《建筑安装工人安全技术操作规程》
（10）、GBJ33——86《建筑机械使用安全技术规程》
（11）、GBJ59——86《施工现场临时用电安全生产管理制度》（12）、xx市地区的有关规定
七、电气工程施工
电气工程施工程序及施工方法、技术要求
本工程为一类高层建筑。电气专业分为强弱电两部分，强电分为变配电系统、照明系统、动力供配电系统、建筑物防雷及接地、等电位系统，弱电分为消防报警及联动系统、广播系统、综合布线系统、有线电视系统、保安监控系统。
（一）、强电部分
1、主要施工程序：
本工程电气安装工程量大，质量要求高，很大部分配合土建预留、预埋，为确保工程质量和进度，施工前认真熟悉图纸，施工中精心组织，合理安排，并密切配合好土建施工进度，做到预留预埋一次到位，且位置正确，防止漏留少埋。其施工程序如下：
预留预埋——明管敷设——管内穿线——基础支架制作与安装——配电箱柜安装——桥架安装——电缆敷设——灯具开关插强电设备安装及调试——灯具、电机试调试压——单机调试——联动试车调试——竣工验收。
2、主要施工方法及技术要求：
A、电气配管
本工程?40以下采用焊接钢管套式连接，消防报警及联动系统在现浇砼楼板内及砖墙和砼墙内暗敷，动力、照明干线强电井，弱电在弱电井，污水泵控制箱与电缆井内的电箱均为明装，其余在吊顶内明敷或沿砖墙和砼墙体内暗敷。
平台暗配管安排在模板支好后进行画线定位，在底层钢筋绑扎完成后，上层钢筋未绑扎之前，按施工图纸进行施工。
在墙体钢筋网绑扎后，对墙体进行配管，在砖墙上敷设线管时应先定位，然后弹线，再用云石切割机切割墙槽，最后敷设线管。
1）、切断钢管：用钢锯或切割机断管，钢管无折扁和裂缝，切断口锉平，管口刮光，杜绝毛刺现象。
2）、弯管：管径为20mm及其以下，用手扳弯管器，先将管子插入煨弯器，逐步弯出所需角度。管径为25mm及其以上时，使用液压弯管器，先将钢管放入模具，然后启动煨弯器，逐步弯出所需角度。其要求：a、弯曲处不出现凹凸不平和裂缝，弯曲程度不大于管外径的10%。b、埋入混凝土内的钢管弯曲半径r≥10d（r为弯曲半径，d 为钢管直径）。对于管径较大的钢管煨弯，采用加热煨弯，灌砂后塞上木塞，再加热煨弯。
3）、连接：管子之间连接采用套管式连接，进入线盒在现浇平台采用插入式连接，进入线盒在砼墙内暗敷时采用琐母连接，在焊接套管时应满焊，以免浇砼时砼进入线管，造成管路堵塞。
4）、敷设：根据土建进度密切配合，暗配的电线管按设计图纸沿最近的线路敷设并减少弯曲，埋入墙或混凝土的管子离表面的净距不小于15mm。
在土建结构具备明管敷设时，根据施工图纸在顶板上定位弹线，用电锤钻眼，用尼龙胀管及马鞍卡固定线管，线管进入灯盒应弯乙字弯，
线管交叉处应煨弯为欧姆弯，明管敷设时的切管、弯管、同暗管敷设，明管连接方式为丝口连接。
5)、质量要求：
在浇灌混凝土之前，先将管子用垫块垫高15mm以上，使管与模板间保持足够的保护层距离，再将管子用钢丝绑扎在钢筋上。接线盒紧贴墙面，做到拆模后盒边与砼墙面相平。
①、电线管超过下列长度时，中间加装接线盒或拉线盒，其位置便于穿线：
a、管子长度每超过30米，无弯曲；
b、管子长度每超过20米，有一个弯曲；
c、管子长度每超过15米，有两个弯曲；
d、管子长度每超过8米，有三个弯曲；
②、垂直敷设的电线保护管遇下列情况之一时，增设固定导线用的拉线盒：
a、管内导线截面为50mm2及以下，长度每超过30米；
b、管内导线截面为70——95mm2，长度每超过20米；
c、管内导线截面为120——240mm2，长度每超过18米；
③水平或垂直敷设的明管允许偏差2米内≤3mm，全长不应超过管内径的1/2。
B、金属软管敷设：
钢管与电气设备、器具间的电线保护管宜采用金属软管或金属电线保护管；在动力工程中金属软管的长度不大于，在照明工程中金属软管的长度不大于。
金属软管无退绞、松散，中间无接头，与设备、器具连接时，采用专有接头，连接处密封可靠。
金属软管的安装按下列要求：
弯曲半径不小于软管外径的6倍。
固定点间距不大于1m，管卡与终端、弯头中点的间距宜为300mm。
与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，安装在自灯具、器具边缘起沿软管长度的1m处。
金属软管做可靠接地，且不作为电气设备的接地导体。
C、管内穿线与接线
管内穿线在建筑物的抹灰及地面工程结束后进行。在穿线前，先将管中的积水及杂物清除干净，较短并便于活动的场所采用扫管的方法，使用吹管方法时，采用空压机，将压力保持在，将送气软管插入需要吹扫的管路一端，吹管时，两人进行，注意保护出口端的建筑成品和他人的安全，吹管完毕，向管内吹入少量滑石粉，将管子端安上护口。
导线的分色：为了保证安全和施工方便，各用电回路接线色标要求A相为黄色，B相为绿色，C相为红色，N（中性线）为淡蓝色，PE 保护线为绿/黄双色。
施工前根据设计图纸要求选择导线，采用ф的钢丝作为带线穿入管路，并在管路两端留有15cm的余量，在管路较长或转弯较多时可在敷设管路的同时将带线一并穿好。
断线时导线的预留长度按下列四种情况考虑：
a、接线盒、开关盒、灯头盒、插座盒内的导线预留长度应为15cm。
b、配电箱内的导线预留长度为配电箱箱体周长的1/2。
c、出户导线的预留长度为米。
d、公用导线的分支处，可不剪断导线而直接穿过。
导线的连接按下列规定：
a、截面为10mm2及以下的单股铜芯导线和单股铝芯导线可直接与设备、器具的端子连接。
b、截面为及以下的多股铜芯导线线芯先拧紧搪锡或压接端子后与设备、器具的端子连接。
c、截面大于的多股铜芯导线的终端，除设备自带插接式端子外，焊接或压接端子后再与设备、器具的端子连接。
导线在管内不得有接头和扭结，其接头在接线盒内连接，导线穿入钢管内，在导线出口处，加装保护导线。在不进入盒（箱）内的垂直管口，穿入导线后，将管口作密封处理，铁制接线盒刷防锈漆两遍。
导线连接采用压接帽，压接帽采用阻燃性压接帽，在压接过程中，一定要采用专用压接钳进行压接，确保压接质量。
质量要求：
a、穿在管内绝缘导线的额定电压不应低于500V。
b、不同回路，不同电压等级和交流与直流的导线不得穿入同一根管子内，但下列几种回路除外：
①电压为65V及以下的回路；
②同一台设备的电机回路和无抗干扰要求的控制回路；
③照明花灯的所有回路；
④同类照明的几个回路，但管内导线总数不应多于8根；
c、同一交流回路的导线必须穿于同一根管内；
d、管内导线的总面积（包括外保护层）不应超过管子截面积的40％；
e、电缆管的内径与电缆线径之比不得小于倍，每根电缆的弯头不得超过3个。
D、基础及支架安装
设备基础型钢安装前首先除锈、找平，然后根据土建及设备底座几何尺寸加工并刷好防锈漆。按施工图所标位置，将预制好的基础型钢架放在预埋铁件上。
用水准仪或水平尺找正、找平。将基础型钢架、预埋铁件、垫片用电焊焊牢，使基础安装后其顶部高于抹平地面10mm，基础型钢安装时，其允许偏差应符合：
支架所用型钢平直，无明显扭曲，下料后长短差在5mm范围内，切口处无卷边毛刺，地下室支、托、吊架征求甲方同意后，可作特殊防锈处理，支持点的位置按设计要求，无设计要求时按规范规定。
E、桥架安装与配线
桥架安装在土建主体施工、设备及其钢结构安装后进行，桥架按施工图及供货方提供需安装资料所要求的进行施工，并结合现场实际情况进行合理调整。
桥架应平整、无扭曲变形，内壁无毛刺，各种附件齐全。
桥架的接口平整，接缝处紧密平直，盖板无翘角，接口严密整齐，拐角、转角丁字连接正确严实，内外无污染。
根据设计图确定进盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用墨线沿墙壁、顶棚和地面等处，在线路的中心进行弹线，按照施工图的要求及施工规范规定，分匀档距并标出具体位置。
根据设计图标注的轴线部位，将预制好的木制框架，固定在标出的位置上，并进行调直找正，待混凝土模板拆除后，拆下框架，并抹平洞口。
金属膨胀螺栓安装要求：钻孔直径的误差不得小于+～，深度误差不得超过+3mm，钻孔后将孔内残存的碎屑清除干净。螺栓固定后，其头部偏差值不大于2MM。
金属膨胀螺栓安装方法：沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置，根据支架或吊架承重的荷重，选择相应的金属膨胀螺栓及钻头，打孔的深度适宜，保证螺栓的套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣，埋好螺栓后，可用螺母配上相应的垫圈将支架与吊架直接固定在金属膨胀螺栓上，不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。
桥架采用螺栓连接，固定时用平滑的半圆头螺栓螺帽，在桥架外侧进行固定，固定要牢靠。桥架安装排列整齐、横平竖直，拐弯时拐直角弯，其最小点的弯曲半径不大于槽内最粗电缆外径的倍，当直接由桥架引出电缆时，用机械加工法，用开孔器开孔，并采用合适的护圈保护。进入桥架的钢管用锁紧螺母内外固定。
金属桥架本身应加载跨接线，使之成为连续的导体，全长应不少于2处与接地（PE）或接零（PEN）干线相连接，但不作接地导体用。
桥架水平或垂直敷设，直线部分的平直度和垂直度允许偏差不超过5mm。
桥架与侧墙净距大于50mm，与一般工艺管道和通风管道平行净距大于40mm，交叉净距大于30mm，与热力管道水平净距、交叉净距大于50mm。
桥架穿过楼板及墙体时，应采用石棉枕或石棉绳等防火材料将桥架四周堵实。
配线前清除桥架内的积水及污物，在同一桥架内的导线截面积总和不超过内部截面积的40%，严禁强弱混用。
在穿过建筑物的变形缝时，增设过线盒，用金属软管连接，软管导线要留有补偿余量。
桥架内的导线理顺平直，并绑扎成束。
F、配电柜（箱）安装
动力配电柜（箱）具有产品合格证、准用证、说明书，并对实物进行检查验收，其金属柜（箱）无变形，油漆无脱落，表面平整，电气设备组件无缺损，导线排列整齐，压接牢固，附件齐全并会同甲方共同做好开箱验收记录。
高低压柜排列安装时，先从中间的一台就位，找正且达到要求后，将两侧柜靠紧，并用螺栓固定。其垂直度、水平度，盘柜面平直度及间接缝的允许偏差符合下表：
安徽长三角电商建材产业园1#、3#厂房 水 电 安 装 专 项 施 工 方 案 编制人： 审核人： 审批人： 湖北中梅建设工程有限公司 2016年8月21日
一、工程概况：工程名称：安徽长三角电商建材产业园1#、3#厂房 本建筑工程为钢结构，安徽马鞍山市和县乌江工业园区处。建筑层数为单层，檐口高度10.0m总高度12.0m。总建筑面积25920㎡。建筑结构类别：钢结构，建筑结构的安全等级为二级，地震设防烈度为6度，耐火等级二级。屋面防水等级Ⅱ级，设计合理使用年限50年。本工程相对标高±0.000相当于绝对标高12.000m。 二、项目管理机构 1、以贯彻执行最新颁布的水、电施工质量验收规范的有关质量要求作为施工的基本要求。 2、着重细部质量外观质量和水、电材料及分项做法、位置的思想。 四、给排水安装部分 1、PP-R给水管道安装 （1）给水管材料的型号、规格、标志、敷设位置应符合设计要求。 （2）室内明装PP-R给水管道，应在土建粉刷装饰完毕后进行，安装应配合土建按设计要求正确预留孔洞或预埋套管。 （3）管道穿过墙壁和楼板，应设置钢管或塑料套管。套管高出楼地面50mm，且必须采取防水措施。安装在墙体内的套管两端与粉刷面平齐，套管间隙应阻燃密实材料封堵。 （4）管道支架的固定应牢固，严禁用木塞固定管卡。管卡与管道接触紧密，管道用水点位置应使用闭合管卡固定。管卡与粗装修墙面应留有1.5～2.0cm的装饰间隙。管道支架间距应满足下表： (5)PP-R给水管道采用热熔连接，热熔连接接头处管道应顺直。管道安装要求横平竖直。 2、排水管道安装 （1）UPVC排水立管空楼板处可按省标准图进行施工。（不反对预埋套管进行防水处理）管道穿楼板封堵后应浇水养护，并做好蓄水试验。贯穿楼板管道的周围应做一个宽50mm，高20mm的圆形止水台阶。（可结合土建专业厨卫间蓄水试验同时进行）。 （2）通气管应按设计要求进行设置，出屋面通气管净高统一定为50mm。（坡屋面按低点设计。垂直度满足设计要求，中间不得有管箍接头）。 （3）检查口设置标高距地面1米，允许偏差±20mm，设在墙角上的检查口方向45度朝外，设在直墙上的检查口方向为90度朝外。
水电消防安装施工方案 单位（子单位）工程名称：实施规范化学校建设和中等职业技术学校宿舍楼及饭堂建设项目施工（BT） 工程地点：松柏中学、圭岗中学、河朗中学、中等职业技术学校校内总承包施工单位：（法人章） 施工单位：（法人章） 编制单位：浙江万里建设工程有限公司 编制人：黄建 编制日期： 2013 年 10 月 28 日 审核人： 审批人：（编制企业技术负责人）审批日期： 2113 年月日
建筑给排水安装施工方案 第一节工程简介 一、工程概况 工程名称：实施规范化学校建设和中等职业技术学校宿舍楼及饭堂建设项目施工（BT）工程。 建设单位：教育局 工程地点：、中等职业技术学校校内。 工程规模： 主要位于学校校内。项目总建筑面积为26462.3平方米，包括教学楼、学生饭堂、教师工作用房、学生素质等校舍和运动场、篮球场、校门校道、广场绿化、排水系统等配套设施。 二、工程主要内容 给水系统工程、排水系统工程、消防水系统工程、雨水系统工程。 三、工程特点 1、装修到位，内部设施完备、土建、安装施工要求质量合格，安装工程需要与土建互相配合、协调，方可确保工程按期交付使用。 2、本工程施工、专业多，不同专业交叉频繁，具有高度协调性。 3、本工程360个日历天，本工程给排水、消防水安装，为此其要求的施工工作人员必须具有高度的责任性、专业性。 四、编制依据 ●招标文件； ●给排水、消防水施工图； ●公司的《质量手册》、《程序文件》、《作业指导书》等质量保证体系文件；
●国家现有的给排水、消防水施工及验收规范； ●《建筑排水硬聚氯乙稀管道施工及验收规范》CJJ30-89； ●《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。 第二节工程管理目标及组织机构 一、管理目标 质量目标：工程竣工交验一次性合格率100%，确保达到合格工程标准。 工期目标：保证按总工期要求。 安全目标：安全事故为零。 二、管理原则 在项目部的统一领导下，严格按照合同精神，对本工程推行项目法管理。由项目部实行“统一组织、统一协调、统一结算”的三统一原则。 本工程将在现行标准的质量规范保证体系下，推行全面计划管理，全面质量管理，材料管理及施工技术事件控制等现代化的管理方法，确保管理目标的实现。 1、实行项目法管理 项目经理是公司的全权代表，设置项目的组织机构，对项目实行质量、进度、成本控制，负责履行合同。 项目经理参与组织编制施工组织设计，根据国家法规和有关标准、规范以及项目的特点、重点，依照公司的经营宗旨和质量方针，制订质量保证措施，安全文明施工等其他技术措施，编制施工计划安排进度，做好动态管理，每周召开生产协调会，解决生产和技术问题，合理调配劳动力，做到进度、质量两不误。对重大设计变更或其他方面的变动，及时调整计划，不得有违目标。 施工过程中要注意施工成品保护及与各专业的协调配合，对其在敞开式的施工产品纳入防护范围，协调各专业的交叉作业配合，强化计划管理，服从甲方、监理的指导和监督，按即定的质量目标、工期目标完成合同任
目录 一、编制依据 (2) 二、工程概况 (2) 三、工程特点 (2) 四、施工准备 (3) 五、主要工序施工技术措施 (6) 六、电气工程施工 (8) 七、管道工程施工 (22) 八、质量保证措施 (50) 九、安全技术措施 (52) 十、消防保卫措施 (53) 十一、现场文明施工管理措施 (54) 十二、成品及设备部件的保护措施 (55) 十三、现场的材料设备供应和管理措施 (56) 十四、降低成本技术措施 (56) 十五、技术保证措施 (57)
郴州市第一人民医院东院一期 安装工程施工组织设计 一、编制依据 1、工程施工图纸 2、工程合同条款 3、郴州市建委相关文件 4、现行《建筑安装工程施工规范》和《建筑安装工程质量评定标准》 二、工程概况 1、工程名称：郴州市一人民医院东院一期 2地理位置：郴州市苏仙区白露塘镇青年大道与白露塘路交汇处 3、工程规模：总建筑面积约80000m2；建筑高度最高为99.85米 4、工程特点：本工程为框剪结构；由医技楼5层，住院楼10层；专家楼11层组成。 1、电气部分： 动力、照明、弱电（电话综合布线系统、消防报警联动系统、有线电视系统、广播系统、电视保安监控系统）、防雷接地系统等。 2、管道部分： 生活冷水系统、生活污水系统、雨水系统、消火栓系统、自动喷淋系统。 三、工程特点： 1、本工程为新建公共建筑，楼内设施较完善，功能齐全，技术含量高。为此我们将在安装施工过程中，结合本工程的特点，配合好土建施工，统筹安排，协调配合，优质高效的完成任务。 2、本工程施工工期紧，专业交叉施工多，技术难度大，工程量大，劳动力组织及管理机构配备是否合理，将影响建设方的社会效益。因此，我们将发挥各职能部门的积极性，精心施工，以竣工验收日期不变为基准，全部实行倒排计划，投入最精干的队伍，以严密的组织机构落实详细的施工计划，强化管理，严格执行质量管理制度，保证工程施工质量。 四、施工准备 （一）、施工布置原则
水电工程施工方案 编制人： 审核人： 审批人：
水电安装工程施工方案 第一节：编制依据及原则 一、编制依据 1、由建设单位提供的给排水、电气施工图纸。 2、建设单位下发的招标文件的要求。 3、中华人民共和国《建筑法》。 4、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下： ○1《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 ○2《建筑电气工程施工质量验收规范》 GB50303-2002 ○3《建筑工程施工质量验收统一标准》 GB50300-2001 ○4《建筑施工安全检查标准》 JGJ59-99 ○5《施工现场临时用电安全技术规范》 JGJ46-88 ○6《建筑排水硬聚氯乙烯管道工程技术规格》 CJJ/T29-1998 ○7《给排水标准图集》 S1 、 S2 、 S3 ○8《建设工程项目管理规范》 GB/T50326-2001 《建筑给水排水设计规范》GB50015-2003（2009年版） 《住宅建筑规范》GB50368-2005 《高层民用建筑设计防火规范》GB50045-95（2005年版） 《建筑灭火器配置设计规范》（GB50140-2005） 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《采暖通风与空气调节设计规范》GB50019-2003 《民用建筑暖通空调设计技术措施》
二、编制原则 三、本施工组织设计方案在编制过程中以作为指导现场施工的依据。迅速组织具有丰富施工管理经验的项目管理班子和施工队伍进驻本安装工程现场，从机械设备、材料供应以及劳动力等多方面及时配备，确保各项目标的实现。我方将充分利用各种有利条件，以敬业、求实的工作作风，创一流的管理水平、一流的工程质量、一流的工程进度，优质、高速、安全地完成该工程的建设任务，向业主、向社会交一个满意的答卷。 四、三、编制内容 五、本工程招标范围内的所规定的给排水系统安装、电气系统安装、消火栓系统及灭火器配置共计三个分部工程的内容。主要内容为安装工程的质量保证体系、施工技术方案、保证质量的措施、施工进度保证措施、安全文明施工措施、施工配合管理措施、质量通病防治措施、现场消防措施等，并根据以上几方面内容进行编制。 六、根据安装工程自身的特点，在编制施工方案时，重点突出以下二方面的内容：一是施工准备工作，二是策划施工活动过程。 七、四、编制目的 八、编制施工组织设计方案的目的是：为了有效地指导和管理施工生产，保证安装工程的工期，提高安装工程的施工质量，实现工期和质量的控制目标。 工程概况: 一、概况 系统概况 本工程位于。
XXX工程二期水电安装专项施工方案 编制： 审核： 审批： 河北建工集团有限责任公司HEBEI CONSTRUCTION GROUP CO. LTD
目录 第一节：编制依据及原则 (1) 一、编制依据 (1) 二、编制原则 (1) 三、编制内容 (1) 四、编制目的 (2) 第二节：工程概况 (2) 一、概况 (2) 二、安装工程的主要特点 (2) 第三节：施工前期准备 (3) 一、技术准备 (3) 二、材料准备 (4) 三、劳动力组织和准备 (4) 四、机具的准备 (4) 主要施工机具、设备需用计划 (5) 第四节：安装工程质量保证体系 (5) 一、机电安装部组织机构的建立 (5) 二、管理人员的职责 (5) 三、质量目标管理 (6) 四、物资的管理和控制 (6) 五、文件和资料的控制 (8) 六、建立检验和试验制度 (8)
七、质量记录的控制和保存 (9) 八、持证上岗记录 (9) 第五节：安装工程施工方案及主要技术措施 (10) 一、给排水安装工程施工方案及主要技术措施 (10) 二、电气安装工程施工方案及主要技术措施 (14) 三、防雷接地工程施工方案及主要技术措施 (18) 第六节：安装工程质量保证措施 (19) 一、施工质量的控制措施 (19) 二、原材料或半成品的质量控制措施 (19) 三、安装工程观感质量的控制 (19) 四、加强对技术资料的收集整理和保管 (20) 第七节：安装工程施工进度计划保证措施 (20) 一、从技术管理方面进行控制 (20) 二、从劳动力管理方面进行控制 (21) 三、从机械操作和使用方面进行控制 (21) 四、从材料供应方面进行控制 (21) 五、从安装工程的施工过程进行控制 (21) 第八节：安装工程成品保护措施 (22) 一、给排水安装工程成品保护措施 (22) 二、电气安装工程成品保护措施 (22) 第九节：安装工程安全生产、文明施工措施 (23) 一、安全生产措施 (23)
第一章·编制综述 1.1、编制说明 1、本施工组织设计严格按照先锋国际时尚广场工程施工图纸，在对工程现场察勘基础上，结合有关技术规范、标准，在人员管理、设备配置、材料供应、质量要求、进度控制、安全文明施工等方面统一部署的原则下编制的安装专业施工组织设计。 2、根据本工程的设计特点、功能要求，本着对工程质量高度负责的原则，在“经济、优质、高效”的基础上编制。 3、本施工组织设计的编制融合了目前我公司类似工程的管理经验和先进的施工方法，力求重点突出、可行，并有针对性和侧重点。 4、根据工程特点，围绕工程重点周密部署，预留预埋、安装专业工序合理穿插。 1.2、编制依据 1、建设方提供的广东佛山市城协建筑规划设计有限公司设计的先锋国际时尚广场项目施工图及相关说明。 2、国家现行相关法律、法规及规范，行业标准、规范及图集，怀化市地方标准、规程。 （1）《中华人民共和国建筑法》、《建设工程质量管理条例》及《怀化市建筑管理条例》 （2）《建筑工程施工质量验收统一标准》（GB50300—2001） （3）《建筑施工安全检查标准》（JGJ59—99） （4）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
（5）《建筑电气工程施工质量验收规范》（GB50303-2002）1.3、编制原则 1、坚持科学的基本建设程序和施工顺序。 2、加强质量管理，确保工程一次交验合格。 3、分层分段流水作业法组织施工。 4、在确保工程质量、安全的前提下，加快施工进度。 5、从实际出发，做好人力、物力的综合平衡，做到均衡施工。 6、搞好安装与土建之间的协调配合，加快施工进度。 7、根据气候变化特点，恰当安排冬、夏季，雨季及夜间施工。 8、充分利用现有场地，做好生产、生活设施布置，充分利用本公司设备及材料组织施工。 第二章·工程概况及特点 2.1、综合概况 1、工程名称：先锋国际时尚广场 2、建设单位：湖南建峰置业有限公司 3、设计单位：广东佛山市城协建筑规划设计有限公司 4、勘察单位：湖南核工业岩土工程勘察设计院湘西分院 5、监理单位：辰溪县建筑工程质量安全监督站 6、施工单位：湖南宇泰建筑工程有限公司 7、结构类型：框剪结构 7、质量要求：达到国家有关施工质量验收规范要求，并一次性验收合格。 9、安全文明施工目标：杜绝一切伤亡事故，轻伤率控制在3‰内，争创

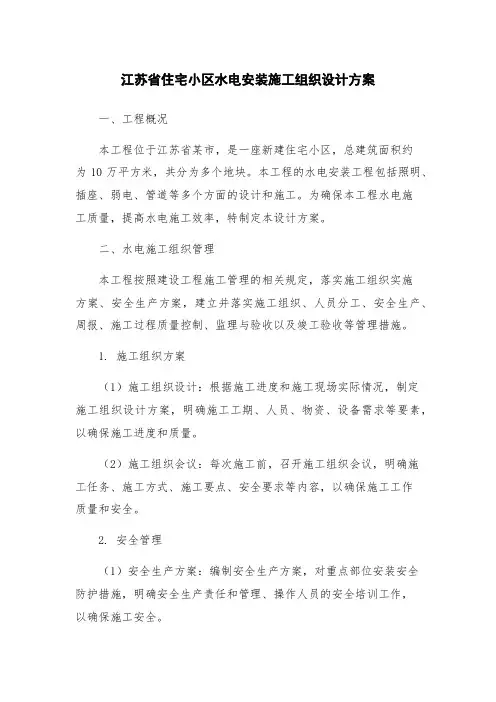

江苏省某住宅小区水电安装施工组织设计 开工日期: 2004-03-03 竣工日期：２004-0３-03
